Как выбрать настольный токарный станок: основные виды и возможности оборудования

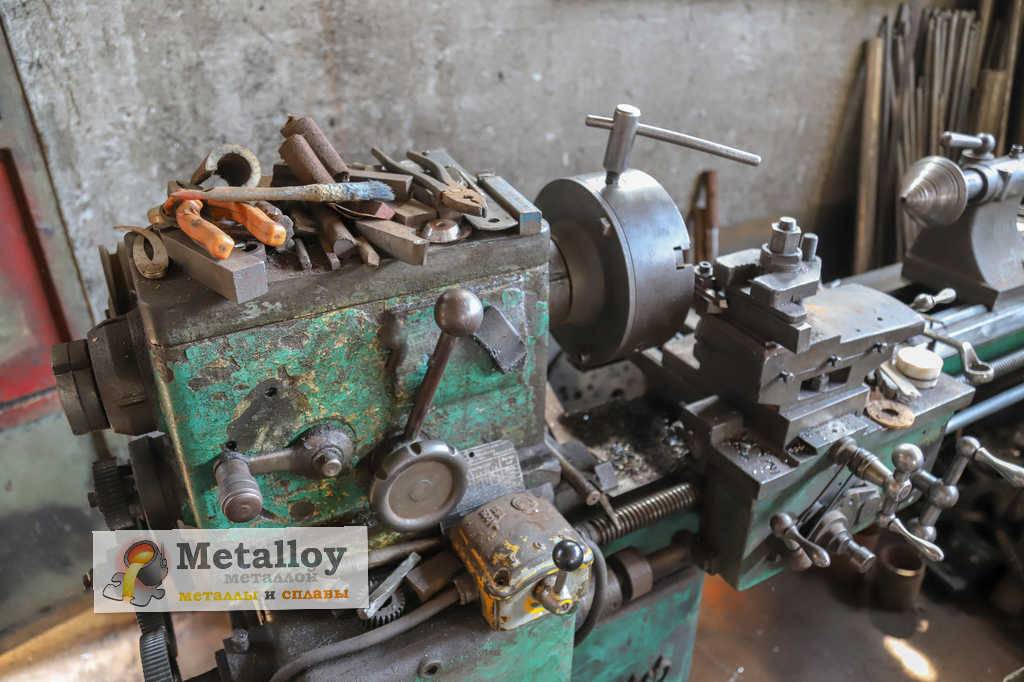

Старые советские модели станков по дереву и металлу

Советское оборудование все еще эксплуатируется на производстве. Некоторые принципиально предпочитают оборудовать домашние мастерские агрегатами из СССР.

Важно!

На советское оборудование иногда проблемно найти оснастку или комплектующие в случае поломки.

Токарно-винторезный станок ИТ-1М

Станок облегченного типа предназначался для наработки практики в мастерских. Позволяет обрабатывать цилиндрические заготовки снаружи, сверлить и растачивать, нарезать резьбу. В настоящее время снят с производства.

Токарно-винторезный станок ТВ-6

Появился на рынке в 80-х годах. Применяется в основном для обучения будущих токарей в мастерских и учебных центрах. Позволяет выполнять базовые операции.

Характеристики:

  • Диаметр шпинделя — 12 мм.
  • Частота вращения шпинделя — 130-170 об./мин.
  • Расстояние между центрами — 350 мм.
  • Максимальная длина обработки — 300 мм.

Токарные станки Универсал 2 и Универсал 3

Настольные станки для изготовления мелких деталей. Возможно выполнение большинства токарных работ. Максимальный диаметр и длина заготовки — 12,5 см и 18 см.

Токарный станок ТШ-3

Выполняет функцию точильного и шлифовального агрегата. Пригоден к эксплуатации в домашней мастерской и промышленных целях. Кроме классических токарных работ, агрегат пригоден для финишной шлифовки изделий и заточки режущих, а также слесарных инструментов.

1Е61М, 1Е61ПМ, 1Е61ВМ токарно-винторезные станки

Относятся к специальным станкам, обеспечивающим более высокую точность обработки. Все три модификации относятся к токарно-винторезной группе с высотой над центрами 175 мм.

Диаметр обрабатываемого прутка не превышает 32 мм. Максимальное расстояние перемещения суппорта составляет 200 мм.

Токарно-винторезный станок 1М63Н

Многофункциональный агрегат, предназначенный для выполнения всех типов токарных операций. Данная модель позволяет также работать с коническими поверхностями и нарезать многозаходные резьбы.

Буква Н в маркировке говорит о способности получить размеры нормальной точности. Возможна установка дополнительной оснастки при работе с крупногабаритными заготовками.

Токарно-револьверный станок 1341

Станок револьверной группы позволяет выполнять обработку с использованием нескольких инструментов одновременно. Доступные операции:

  • Обработка наружных и внутренних поверхностей.
  • Нарезка резьбы.
  • Сверловка, зенкование, развертывание.
  • Работа с фасонными поверхностями.

Обработка выполняется в автоматическом и полуавтоматическом режиме. Возможно изготовление деталей из прутка и штучных заготовок.

Токарно-винторезный станок 1Н65

Усовершенствованная модификация агрегата 1М65. Возможна обработка цилиндрических и конических деталей, а также сложных фасонных поверхностей.

Технические характеристики:

  • Высота центра над станиной и суппортом — 500 и 325 мм.
  • Диаметр шпинделя — 128 мм.
  • Максимальный вес заготовки — 5 т.
  • Максимальный диаметр заготовки в кулачках — 870 мм.

Токарно-винторезный станок 1М63

Разработан в 50-х годах для обработки заготовок из разного металла. По тем временам это был агрегат с уникальными характеристиками, и его закупали крупные промышленные предприятия. Он обеспечивал высокое качество и точность обработки при точении изделий любой сложности.

Станок токарно-винторезный 1А616

Агрегат выпущен в 50-х годах прошлого века. В ту эпоху технические характеристики были одними из лучших. На многих предприятиях станок успешно используется по сей день.

Оборудование предназначено для широкого спектра работ с небольшими заготовками. Буква А говорит про особо высокую точность обработки. Возможно нарезание модульной, дюймовой, питчевой резьбы без перестройки кинематики.

Токарный школьный станок ТВ-4

Разрабатывался для обучения токарному делу в школьных мастерских и учебных центрах. Универсальный станок, пригодный для выполнения базовых токарных операций. Имеет небольшой вес и габариты, из-за чего пользуется популярностью в домашних мастерских.

Токарный станок по металлу Школьник ТВ-7

Станок с ручным управлением, предназначен для обработки заготовок 100-300 мм. Поддерживает четыре скоростных режима. Позволяет выполнять базовые операции — наружное точение, расточка, нарезка метрической резьбы, обработка торца, сверление отверстий. Назначение — практическое обучение будущих токарей.

Настольный токарный станок по металлу ТВ-16

Станок с малыми габаритами для выполнения операций средней сложности. Доступно сверление отверстий, нарезка резьбы, наружное точение, расточка.

Параметры:

  • Расстояние между центрами — 250 мм.
  • Максимальный диаметр заготовки над станиной — 160 мм.
  • Диаметр отверстия шпинделя — 18 мм.
  • Мощность — 0,4-0,5 кВт.

Условия эксплуатации

Создание оптимальных условий для работы малогабаритного оборудования – залог его долгой и безотказной работы. Для этого требуется соблюдение ряда условий.

  • Поддержание температурного режима в мастерской от 1 до 35°C. После нахождения в условиях минусовой температуры, станок необходимо прогревать в течение 8 часов.
  • Осуществление контроля влажности. Она не должна превышать 80%.
  • Периодическая замена масла в коробке.
  • Регулярный осмотр электрической проводки и двигателя, удаление с них скопившейся грязи.
  • Очистка поверхности станка от стружки и пыли после окончания работ.

Техника безопасности

  • Работать в защитных очках и одежде, прилегающей к телу.
  • В рабочей зоне запрещено присутствие посторонних предметов.
  • Рукоятки управления и переключения располагаются за пределами опасных зон станка.
  • Проводится контроль надежности крепления заготовки в фиксаторе.
  • Запрещается удалять стружку руками и останавливать патрон во время движения.
  • Постоянно контролируется уровень охлаждающей жидкости, целостность электропроводки и отсутствие повреждений корпуса.

Нарушение перечисленных правил может привести к получению травмы рук и глаз. Пренебрежительное отношение к технике безопасности несет угрозу более серьезных повреждений с летальным исходом.

Рекомендуемые характеристики

Опираясь на ряд основных технических параметров, можно подобрать качественный токарный станок по вполне доступной цене:

Параметр
Пояснение
Дополнения
Габариты
по стандартам
ширина токарных станков должна варьироваться в пределах 200-3150 см
это основной параметр для выбора, каждая модель обладает своими габаритами, которые зависят от комплектации
Масса
в среднем вес токарного станка будет составлять около 2-2,2 кг
обращайте внимание и на указанную предельную массу обрабатываемых изделий, для детали, устанавливаемой в патроне, он будет составлять около 300 кг, а для центровых – доходить до 1,3 тонны
Диаметр заготовки
максимально допустимый (рекомендованный) размер заготовки, проходящей через шпиндельное отверстие должен составлять порядка 45 мм
учитывается и размер диаметра обрабатываемых деталей над станиной, он равняется 40 см, располагающихся над суппортом – 20-22 см, причем размер шпиндельного отверстия должен составлять порядка 45-47 мм
Межцентровой промежуток
от параметров межцентрового расстояние будут зависеть размеры самого станка и его габаритность
предусмотренные габариты устройства с расстоянием между центрами в 100 см будут составлять около 280 см по длине и 115 см по ширине, высота станка варьироваться в пределах 130-135 см

Выбирайте токарный станок с мощностью привода не менее 10 кВт.

Особое внимание необходимо уделить и двигателю. Чтобы сделать правильный выбор модели, определите область будущего использования агрегата, а с учетом этих данных сделайте выбор в пользу двигателя определенного типа:

  1. Асинхронные. Работает на преобразование тока в механическую мощность (энергию). У таких двигателей частота вращения стратора превышает показатели вращения ротора. Асинхронная модель двигателя обладает чугунной либо алюминиевой станиной. Этот класс отличается большим диапазоном мощности и популярностью. Чаще всего станки с асинхронным двигателем выбирают из-за отличной мощности, сравнительно малых размеров и высокой надежности.
  2. Коллекторные. В устройстве такого двигателя имеется датчик (щеточно-коллекторный узел) – регулятор положения роторов, а также и переключатель уровня мощности в обмотках. Работа двигателя обеспечивается за счет вращения вала, который в действие приводит подаваемое к нему напряжение.

Какие параметры нужно учитывать?

При выборе токарного станка для домашней мастерской нужно подбирать оборудование, которое будет соответствовать определенным параметрам:

Размер и вес оборудования. Существуют изделия как с малыми, так и большими габаритами. Конструкция небольших размеров проста в установке, но подвержена вибрации. Если вес достигает 100 кг, могут возникнуть проблемы с нехваткой места.
Значение имеет напряжение в сети помещения. Основная масса приборов работает при 220 В. Однако встречаются и трехфазные варианты

Это вызывает дополнительные сложности, связанные с прокладкой отдельного провода.
Обращается внимание на технические возможности станка. Имеется в виду, какого размера заготовка помещается в пространство между центрами

По мощности оборудование подбирается в пределах 500-750 Вт с асинхронным типом двигателя.
На точность обработки влияет величина разделения лимба. Более мелкая шкала увеличивает показатели точности. Обязательно ведется проверка на отсутствие люфта.
Присутствие режима обратного хода.
Дополнительная оснастка. С ее применением увеличиваются потенциал прибора, а значит и повышает качество работы. Приобретение узкоспециализированного прибора делает невозможным выполнения на нем разнообразных операций.
Разбег цен настольного токарного станка лежит в пределах 20–255 тыс. руб. Если выбор ведется по ценовому предложению, ориентир делается на сумму 40 тыс. За такие деньги можно приобрести оборудование, которое будет отвечать основным требованиям.
Скорость вращения закрепленной заготовки и возможность ее регулировки. Большие обороты позволяют увеличивать объем выполненной работы.

При выборе станка важно отличить фирменную конструкцию от подделки. Как правило, подделки можно определить по следующим особенностям:

  • основные рукоятки сделаны из пластика и быстро выходят из строя;
  • из пластика сделан защитный кожух шпинделя;
  • металлический задний кожух расположен так, что вся стружка будет сыпаться на станок;
  • задняя бабка фиксируется гайкой, что создает большие неудобства при ее перемещении и зажиме.

Какой токарный станок по металлу купить: рекомендации по выбору

Чтобы не зря вложить деньги, нужно знать, как выбрать токарный станок. Для домашней мастерской или гаража подойдёт малогабаритное оборудование с небольшой мощностью. Рекомендации по выбору:

Питание станка. Для домашних условий лучше выбирать модель, которую можно подключить к сети 220 вольт.
Наличие регулировки скоростей вращения шпинделя. Желательно чтобы эта функция присутствовала в выбираемой модели.
Масса до 80 кг. Этого веса будет достаточно для неподвижности станка во время обработки заготовок. Такие машины можно самостоятельно передвигать по мастерской.
Габариты. Размеры оборудования должны быть меньше свободного пространства в помещении

Важно оставить пространство для беспрепятственного доступа к любой части машины.
Наличие гарантии и возможности сдать станок в сервис при поломке.
Литая станина. Она должна изготавливаться из прочных материалов, чтобы выдерживать постоянные нагрузки.

Чтобы узнать устройство оборудования можно посмотреть схему токарного станка. На ней будут указаны ключевые узлы, соединительные элементы и механизмы для настройки.


Маленькие габариты станка

Наиболее популярные модели станков

Домашние мастера для собственного использования выбирают токарные станки по металлу от производителей JET и OPTIMUM. Эти компании считаются наиболее популярными в соотношении цены и качества. Они выпускают модели как для собственных мастерских, так и для заводов. Средняя цена на оборудование JET достигает 150000 рублей. За станок от компании OPTIMUM в среднем придётся заплатить около 250000 рублей.

Ленточные станки по дереву (пилы)

Ленточные станки (пилы) по дереву применяются для осуществления распила древесины и прочих древесных и деревосодержащих материалов. Станки способны выполнять как прямолинейный распил, так и криволинейный. При своих относительно небольших габаритах и прекрасной мобильности данный вид деревообрабатывающих станков обладает весьма внушительной производительностью, благодаря чему активно и повсеместно применяется в небольших столярных, мебельных и модельных производствах.

Ленточнопильные станки можно применять для выполнения торцевания больших заготовок, а так же для вырезания разнообразных фигурных изделий. На данном оборудовании, как правило, изготавливают ламели и разные детали к мебели. Ленточнопильные станки служат для ребрового деления брусьев, необрезных и обрезных досок.

Основной же функцией ленточнопильных станков является прямолинейный или криволинейный распил древесины. Обработка заготовок осуществляется с помощью стальных заостренных лент, другими слова пил, сваренных в цельные кольца. Сама ленточная пила надевается непосредственно на пильные шкивы, соприкасаясь с ободом боковой поверхности.

Ленточная пила является своего рода гибкой стальной лентой, у которой расположение зубьев идет только лишь по одному из ее краев. Ленту устанавливают на двух специальных шкива ленточного станка, каждый из которых вращается за счет работы электромотора передающего им энергию.

В зависимости от установленного типа механизма, ленточные пилы можно разделить на:

  • — зубчатые — при использовании данного типа пил в ленточнопильных станках по дереву пила производится замкнутой и имеет увеличенную длину;

  • — беззубые пилы трения —  отличается устройство данного вида пил, прежде всего, отсутствием зубьев привычного вида, в них назначение зубьев несколько иное, они позволяют увеличивать трение, что тем самым повышает производительность пилы;

  • — пилы электроискрового действия — пила электроискрового действия очень востребована в случаи необходимости распила заготовок имеющих толщину более 150 мм, ленточное устройство оснащенное данным видом пил великолепно справляется с заготовками диаметром более 300 мм.

Рабочий стол ленточных станков представляет собой мощную крепкую платформу, на которой установлены направляющие планки. Которые позволяют осуществлять движение заготовки ровно и четко вдоль линии разметки. Большинство моделей ленточных станков обладают возможность регулировки угла наклона стола и его поворота.

В большинстве станков используется электрический асинхронный двигатель, который за счет использования ременной передачи, которая подразумевает наличие нескольких рабочих скоростей, надежно защищен от перегрузок. Для достижения высокого уровня безопасности пользователя в станках данного типа, как правило, используется магнитный пускатель и концевой выключатель. Первый делает невозможным включение станка после временного отключения от электросети, второй автоматически выключает двигатель, как только открывается боковой кожух. Для вывода производственных отходов в станках предусмотрено наличие специального патрубка, к которому в большинстве случаев можно подключать производственный пылесос.

При выборе станка данного типа следует обращать внимание на такие важные технические характеристики:

  • — Глубина и ширина пропила. Эти параметры могу составлять от 80 до 360 мм и от 230 до 610 мм соответственно.

  • — Количество скоростей работы. Регулировка скоростей позволяет точно устанавливать рабочие режимы для определенного вида материалов.

  • — Наклон стола дает возможность производить раскрой под углом.

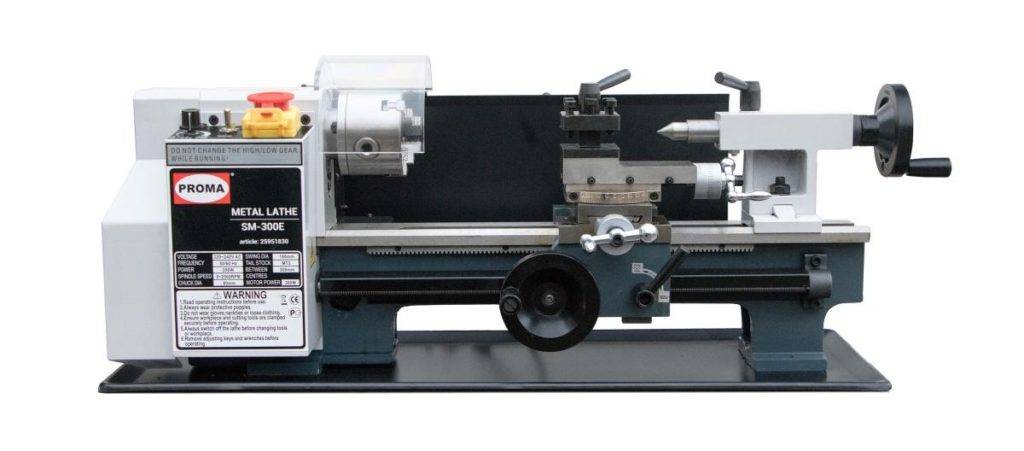

Конструкция токарных мини-станков по металлу

Полностью оправдывая своё название, мини-станок не отличается от своего полноразмерного собрата практически ничем, кроме габаритов.

Его главный элемент — это станина, к которой крепятся все остальные части. Она является основой всех узлов и имеет отверстия для крепления к столу. Обычно изготовлена из чугуна.

Следующий элемент — это суппорт, в который укрепляется сверло, резец или другой обрабатывающий инструмент.

Он же отвечает за перемещение сверла в нужном направлении, не отклоняясь от курса. Он передвигается при помощи вала хода и устройств передачи.

Деталь фиксируется на шпинделе — ещё одной части станка, выполненной в форме цилиндра. Именно от его параметров зависит качество работы всего устройства. Он питается энергией от электродвигателя.

На задней стойке есть специальный центр, удерживающий длинные детали во время их точения. Стойка приводится в движение специальным рычагом и фиксируется после установки необходимой позиции. Впрочем, такая тонкая регуляция есть не на всех аппаратах.

Привод у станка чаще всего бывает ременным — это наиболее удобный вариант, так как он более надёжен в случаях, когда заготовку заклинивает и механизм останавливается.

Самые маленькие станки имеют только одно место для резца в держателе, поэтому каждый раз перед сменой операции придётся вставлять его заново и регулировать высоту. Есть и возможность надстройки мини-станка — вы можете купить специальный держатель с поворотом. Но он может представлять опасность для начинающего токаря, рискующего наткнуться на один из не использующихся во время работы резцов, которые будут в это время торчать по сторонам.

Способы крепления деталей

Для разных деталей используются различные виды креплений.

  • Цанговый патрон — при помощи него крепят особенно тонкие детали.
  • Сверлильный патрон — подойдёт для деталей многих размеров и форм, но радиальные напряжения не выдержит.
  • Планшайба — используется в случае работы с крупными или сложными по форме деталями, но заготовку сложно закрепить в ней и центрировать относительно оси.

Разновидности

Есть много разновидностей токарных станков

Перед приобретением важно ознакомиться с особенностями каждого вида, чтобы сделать правильный выбор

Настольный для домашней мастерской

Небольшой станок фиксируется на специальном столике. Имеет небольшой вес и габариты, но позволяют выполнить большое количество операций. Помимо наружной обработки, можно выполнить сверление и расточку. Его преимущества — низкая стоимость и энергопотребление. Во время работы почти нет шума.

Бытовые, миниатюрные (мини), малогабаритные

Масса таких станков часто не превышает 50 кг, но технические характеристики многих моделей не уступают крупногабаритным аналогам. Станина выполнена в основном из чугуна — это снижает вибрацию во время работы. Рабочий диаметр патрона составляет 50–100 мм, частота вращения шпинделя 100–3800 оборотов в минуту, мощность двигателя варьируется от 0,55 до 2,25 кВт.

Винторезный

Распространенная группа токарных станков различной модификации. Пользовались популярностью еще во времена СССР на крупных производствах. Отличаются габаритами, длиной и диаметром обрабатываемых деталей. На заводах часто встречаются модификации 16К20, 1К62.

Автоматический с поперечной подачей

Используются в серийном производстве для разных операций с небольшими деталями, в том числе обработки фасонных поверхностей. На них практикуется также точение изделий из меди, латуни, легированной стали.

Универсальные

Распространенная группа станков, которые встречаются в серийном и массовом производстве. Сюда как раз входит токарно-винторезный станок. Такое оборудование отличается широким диапазоном режимов (частота вращения шпинделя, скорость подачи инструмента), а также возможностью выполнять работы разного профиля.

Классификация универсальных станков:

  • Тяжелые — на них можно обрабатывать крупногабаритные детали диаметром 1600–4000 мм.
  • До 15 тонн — предназначены для обработки деталей диаметром 600–1250 мм.
  • До 4 тонн — максимально допустимый диаметр заготовки составляет 500 мм.
  • Легкие — для работы с небольшими изделиями диаметром 100–200 мм.

К универсальным агрегатам относятся также токарно-револьверные станки. Они предназначены для массового и серийного изготовления деталей из прутка. Главное, его отличие от токарно-винторезного станка — наличие револьверной головки, к которой можно закрепить сразу несколько инструментов в необходимой для работы последовательности.

Мобильные

Переносные станки отличаются компактными размерами и мощной конструкцией с гидравлическим или пневматическим приводом. В зависимости от модификации возможна обработка наружных и внутренних цилиндрических поверхностей, труб, фланцев, канавок. Станок крепится к краю заготовки.

Особенности и преимущества:

  • Простая установка и фиксация детали.
  • Выполнение операций в труднодоступных местах.
  • Возможность использовать дополнительные приспособления.
  • Высокая точность и качество обработки.

Необычные

В промышленности встречаются необычные типы токарных станков. Это дорогостоящее узкопрофильное оборудование, которое обслуживают высококвалифицированные работники.

К ним относятся:

  1. Многошпиндельные — позволяют обрабатывать одновременно несколько деталей. Применяются в условиях серийного производства.
  2. Копировальные полуавтоматы — выполняют сложные операции с использованием нескольких инструментов.
  3. Лоботокарные — предназначены для деталей, диаметр которых во много раз превышает высоту (шкивы, фланцы, колеса).
  4. Карусельные — промышленные станки для точной обработки крупногабаритных деталей.
  5. Затыловочные — предназначены для заточки режущих инструментов (фрез, метчиков, разверток, зенковок).

Ручные

Группа объединяет типы токарных станков с ручным управлением (не ЧПУ). Они не оснащены автоматикой, все действия токарь выполняет вручную. Перемещение задней бабки и подача пиноли осуществляется рабочим без помощи дополнительных механизмов.

Автоматизирована только подача режущего инструмента. Ручные станки постепенно вытесняются аналогами с ЧПУ, автоматами и полуавтоматами.

Микро

Оборудование ограничивается весом 30–35 кг. Станки применяются для мелкосерийной работы в домашней мастерской. Питаются в основном от розетки 220 В. Малое энергопотребление и отсутствие шума позволяет работать, не мешая соседям.

Какие подобрать токарные станки для гаража

Станок для гаража — один из самых востребованных вариантов использования. Есть масса вариантов его применения как в работе с автомобилем, так и в процессе обустройства приусадебного участка. Иногда какую-то мелкую деталь невозможно найти ни в каких магазинах — а выточить ее самостоятельно легко и быстро.

Ключевые критерии при выборе:

  • Бюджетность. Как правило, приобретают базовую сборку, а при необходимости впоследствии докупают дополнительные компоненты.
  • Небольшие габариты. В гараже и так хранится много вещей, стоит автомобиль, поэтому станок не должен занимать большое пространство.
  • Проверенное качество. Вещь дорогостоящая, поэтому к выбору нужно подойти со всей серьезностью.

Основные варианты устройств для гаражной эксплуатации — настольные (часто без задней бабки и с минимальным функционалом), универсальные (с фрезером в комплекте), школьные (плавные регулировки скорости, реверс, небольшая масса) и токарно-винторезные (дорогие модели с минимальным биением шпинделя).

Примеры подходящих фирм:

  • Энкор — Корвет 407 и другие модификации. Полуавтоматические станки, в которых обдирку нужно производить вручную, а остальные операции — с автоматической подачей суппорта.
  • Optimum. Немецкий бренд, но производится в Китае.
  • Weiss. Настольные станки с минимальным уровнем вибрации. Их особенность — шпиндель после остановки вращения в роликовых подшипниках оставляет возможно реверса для перемещения суппорта.

Лучшие токарные станки по металлу

Для обработки металлов требуется высокая скорость вращения шпинделя. Для охлаждения заготовки в рабочую зону подают СОЖ. Высокие требования предъявляются к точности настроек, качеству кулачковых зажимов.

Jet BD-8VS 50000911M

Швейцарский мини токарный станок по металлу укомплектован коллекторным электродвигателем мощностью 600 Вт, который вращает шпиндель со скоростью до 2500 об/мин. Параметры вращения плавно регулируются в двух диапазонах. На лицевой панели расположены кнопки управления и метрические таблицы для настройки на резьбу. Скорость вращения выводится на дисплей, позволяет точно контролировать базовые параметры. В стандартной комплектации установлен трехкулачковый патрон с диаметром 100 мм.

Модель имеет две продольные подачи, работающие в автоматическом режиме. В резцедержатель можно установить до 4 резцов. Вращение этого узла производится точно перпендикулярно оси вращения. Все шестерни гитары изготовлены из закаленного металла, имеют продолжительный срок службы и высокую устойчивость к истиранию.

Достоинства:

  • Все органы управления расположены удобно в одном месте;
  • Заготовка позиционируется с высокой точностью;
  • Массивная задняя бабка;
  • Рабочая зона имеет длину 400 мм;
  • Надежный защитный экран;
  • Прямой привод шпинделя.

Недостатки:

Небольшой вес.

Для исправления недостатка необходимо внимательно отнестись к рекомендациям производителя по монтажу. Токарно-винторезный станок через поддон для сбора стружки прикручивается к верстаку. Это заметно снижает вибрацию и позволяет выполнять обработку металла с высокой точностью.

Proma SM-300E 25951830

Легкий настольный токарный станок известного чешского бренда предназначен для обработки цилиндрических и конических поверхностей. Коллекторный двигатель разгоняет шпиндель до 2500 об/мин. Скорость плавно регулируется в широком диапазоне. Легко справляется с нарезкой резьбы на металле и пластике. Заготовка позиционируется с высокой точностью, это способствуют направляющие с идеальной геометрией. При небольших размерах длина рабочей зоны составляет 250 мм.

Пользователи отмечают плавный ход задней бабки и суппорта, отсутствие люфтов. По этим показателям станок не отличается от профессионального оборудования. Модель предназначена для подключения бытовой электросети, а экономичный двигатель потребляет в среднем не более 300 Вт энергии. Качественно обрабатывает любой металл.

Достоинства:

  • Ровная станина;
  • Две скорости;
  • Информативное управление;
  • Защитный кожух;
  • Удобная регулировка для дюймовой резьбы.

Недостатки:

Небольшой вес.

Ferrox ML 110×125 Vs 44924

Мини станок по металлу весит всего 13 кг. Производитель установил компактный коллекторный электродвигатель мощностью 250 Вт. Мотор легко разгонят шпиндель до скорости в 3600 об/мин, что является высокими показателями для своего класса. Предназначен для обработки цилиндрических заготовок, можно выполнять шлифование и сверление.

Скорость шпинделя варьируется в широком диапазоне, для регулировки на панели управления предусмотрены удобные рычаги. Обороты увеличиваются плавно, что гарантирует высокое качество обработки. Способствует этому и хорошо отшлифованные направляющие суппорта. При небольших размерах устройства, на нем обрабатываются детали, длиной до 125 мм.

Достоинства:

  • Экономичность;
  • Занимает мало места в мастерской;
  • Не нуждается в сложном техническом обслуживании;
  • Прочный корпус;
  • Станина изготовлена из чугуна.

Недостатки:

Нет метрической и дюймовой резьбы.

Triod Lamt-500P/400 113016

Шесть скоростей и расстояние между центрами в 550 мм делает этот токарный станок для дома универсальным. Двигатель мощностью 370 Вт разгоняет шпиндель в диапазоне от 170 до 1950 об/мин, позволяя использовать твердосплавные резцы. Удобно расположенные рычаги управления скоростями помогают выбрать оптимальный режим быстро и с высокой точностью. Пиноль задней бабки выдвигается и позволяет надежно зафиксировать заготовку. Подача суппорта вперед и вбок расширяет возможности, позволяет выполнять мастеру фигурную проточку.

Резцедержатель четырехсторонний, в нем устанавливается 4 режущих инструмента, что помогает увеличить производительность. Защитный экран прочный, устойчивый к динамическим нагрузкам и не мешает обзору. При желании можно изменить величину подачи, установив другие шестерни гитары, которые идут в комплекте.

Достоинства:

  • Точность при обработке;
  • Хорошая комплектация;
  • Устойчивость;
  • Метрическая и динамическая резьба.

Недостатки:

  • Высокая цена;
  • Требуется подключение к трехфазной электросети.

Что такое токарный станок по металлу?

Устройство представляет универсальный агрегат, с помощью которого вытачиваются детали, сверлятся и зенкеруются отверстия, создается резьба и выполняются другие операции. В последнее время помимо производства часто можно встретить токарный станок по металлу для дома. Это не дешевая покупка, поэтому перед окончательным решением нужно взвесить все «за» и «против», и точно понимать какое оборудование купить. С помощью подобных станков можно:

  • вытачивать канавки;
  • осуществлять рифление сетчатой матрицей;
  • обрезать разные части изделий;
  • проводить сверление;
  • делать точение торцов;
  • проводить обработку разных отверстий;
  • выполнять резьбу с помощью плашки, резца и метчика;
  • нарезать резьбу.

Устройство токарного станка по металлу

Подобное оборудование имеет практически одинаковую систему размещения узлов. Рассмотрим, из чего состоит токарный станок по металлу:

  • станина – на ней закрепляются все узлы и детали;
  • ближняя бабка – внутри нее находится шпиндель;
  • дальняя бабка с пинолью – подвижная часть, используемая для закрепления детали;
  • суппорт – элемент, помогающий совершать резку движения;
  • фартук – изменяет в поступательное движение в переданное;
  • электромотор – наделен приводным ремнем;
  • скоростная коробка – изменяет движение от суппорта к шпинделю.

Принцип работы токарного станка по металлу

Данное оборудование является незаменимым помощником не только на многих предприятиях и заводах, но и в домашних мастерских. Настольный токарный станок по металлу функционирует следующим образом:

  • изделие крепят в патроне или среди его центров;
  • нужное количество резцов устанавливают в специальном суппорте;
  • инструмент для обработки врезают внутрь бабки расположенной сзади;
  • обработка заготовок производится за счет сплетения нескольких движений;
  • вращательные движения комбинируются с поступательными;
  • благодаря этому производится обработка разных изделий.

Основные параметры токарного станка

Как выбрать токарный станок? Есть важные характеристики, на которые следует обратить внимание

Первый параметр – это расстояние между центрами передней и задней бабки (РМЦ). От него зависит наибольшая длина детали, которую можно обрабатывать на данном станке. Ось вращения между центрами является основной осью станка.

Второй параметр – максимальный диаметр обработки над станиной, измеряемый в миллиметрах. По нему определяют максимальный диаметр детали, которую можно установить в станок.

Как шпиндель, так и пиноль задней бабки должны быть хорошо отцентрованы и вращаться ровно, с минимальным биением

Для маленького домашнего станка это особенно важно

Станина должна быть устойчивой и прочной, тогда вибрации, возникающие при работе станка, будут сведены к минимуму, и можно будет качественно обрабатывать на нем детали.

Хорошие станки оснащены коробкой передач на несколько скоростей (чаще всего – на две).

Некоторые станки имеют переключатель реверса. Реверс – это возможность менять направление движения резца. Такая функция бывает полезной во многих случаях.

Заглянув в инструкцию по эксплуатации токарного станка, предназначенного для работ по металлу, можно найти и другие технические характеристики:

Габариты (длина, ширина) и масса (в килограммах). Как правило, длина станков, которые можно поставить в своей домашней мастерской, не превышает 170 сантиметров, а ширина – 60 сантиметров. Весят «домашние» станки максимум 200 килограммов.

Мощность привода в киловаттах (до 0,6 кВт). Питающее напряжение в вольтах (В) и тип подключения к сети. К сожалению, не все станки работают от обычной трехфазной сети переменного тока.

Включение станка – осуществляется с помощью кнопки, а у некоторых моделей – с помощью реостата.

Число оборотов. У односкоростных станков оно варьируется от 0 до 1500 оборотов в минуту. У двухскоростных – 0-500 об/мин на первой скорости, и 0-2500 об/мин на второй скорости.

Рейтинг лучших станков

МестоМодельДостоинстваНедостатки
1JET GHB-1330A DROУниверсальность Надежность

Легко настраивается

Система цифровой индикации

Высокая стоимость
2STALEX C0632D/1000Многофункциональность Высокая точность

Удобный

Высокая стоимость
3METALMASTER MML 2870M (15461)Работает от 220В Многофункциональность

Плавная регулировка фрезера

Отсутствует система подачи смазывающей жидкости
4JET BD-12G 220B 50000913MКачественное исполнение Безопасность

Автоматическая подача

Надежность

Высокая стоимость Маленький набор доступных функций
5JET BD-X7 50000900MXКомпактность и легкость Наличие автоматизации продольной подачи

Хорошая точность

Отсутствует система подачи смазывающей жидкости Ручная поперечная подача
6STALEX D250X400CКачественное исполнение Наличие защитного экрана

Высокая точность

Тяжелый для своих размеров Ручная поперечная подача
7КАЛИБР СТМН-550/350Дешевый Малые габариты

Почти бесшумный

Низкое качество сборки
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
