Навес из поликарбоната: выбор, расчет и постройка Великого Неизвестного

Плюсы и минусы поликарбоната

Преимущества:

  • легкий;
  • надежный;
  • с высокой несущей способностью;
  • прочный;
  • гибкий;
  • эластичный;
  • устойчивый к воздействию палящих лучей солнца или леденящих трескучих морозов и их резким перепадам;
  • длительно сохраняющий форму и структуру;
  • красивый полупрозрачный и устойчивый к износу;
  • изолирующий тепло и освещенность;
  • относительно недорогой;
  • практичный;
  • прост в установке и уходе;
  • не требует покраски;
  • не горит;
  • безопасен при падении и плавлении.

Специальное современное покрытие полимера исключает нагрев воздушного пространства и возникновение парникового эффекта в закрытых помещениях. Светопропускание экономит электроэнергию, затрачиваемую на осветительные приборы.

Перечень качеств, характеризующий поликарбонатный навес с положительной стороны, кажется бесконечным.

Однако, существуют и некоторые негативные стороны использования такого материала в качестве навеса, хотя их относительно немного. И в большей степени это относится к монтажу и креплению кровли.

Свежие записи Бензопила или электропила — что выбрать для сада?4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйкиСекреты выращивания рассады от японцев, которые очень трепетно относятся к земле

Недостатки:

  • при установке нужно внимательно смотреть за целостностью пленки, защищающей поликарбонат, иначе в будущем высока вероятность снижения прочности материала и увеличение процента пропускания ультрафиолета, приводя к излишней хрупкости покрытия;
  • при неправильном закручивании саморезов и креплений возможны растрескивания, скопление в этих местах грязи и деформация полимера;
  • ну и, конечно, необходимо заранее позаботиться о правильном проектировании принудительно-приточной вентиляции, без которой в помещении с таким навесом, вероятнее всего, будет душно и влажно.

Размер профильной трубы для навеса. Односкатный навес

Наиболее простой в установке – односкатный навес. При его возведении один ряд опор ниже второго, из-за чего лист металлопрофиля монтируется под наклоном. За счет такой конструкции крыши снег беспрепятственно сходит вниз.

Следует правильно рассчитать угол наклона, иначе снег будет задерживаться на конструкции и перегружать навес.

Существуют и другие типы конструкций из металлопрофиля: двухскатные, арочные. В первом случае будет сложнее выполнить каркас и больше подбирать листов металлопрофиля для перекрытия кровли. Двускатный навес зачастую используется для защиты большого участка от ветра и дождя. Он более устойчивый к неблагоприятным погодным условиям.

Для выполнения арочного навеса необходимо будет воспользоваться услугами профессионалов. Арочную конструкцию сделать самому довольно сложно. Поэтому зачастую устанавливаются односкатные навесы.

Профнастил в качестве кровельного материала зачастую выбирают за счет его преимуществ:

  • Экологичности.
  • Долговечности.
  • Стойкости к ультрафиолету.
  • Стойкости к низким температурам.
  • Долговечности.
  • Прочности.
  • Приемлемой стоимости.
  • Простоты в уходе.
  • Пожаробезопасности.

Помимо всех преимуществ профнастил легко можно смонтировать своими руками. Соорудить конструкцию можно без посторонней помощи, но при условии, что навес будет небольших размеров. Навес из металлопрофиля может преобразить экстерьер дома, если работу по его установке провести со знанием дела.

Большинство производителей предлагают готовый набор для сборки навеса. Достаточно разобраться в готовых чертежах и по ним собрать каркас. Но такой вариант обойдется дороже, чем сборка каркаса из отдельных профильных труб. В случае последнего варианта придется потратить время на подборку, подрезку опор.

Расчет ↑

На первом этапе необходимо рассчитать параметры навеса для автомобиля. Изготавливать эту конструкцию без предварительного проекта крайне не рекомендуется. Это может повлечь не только ухудшение прочностных качеств, но и повысить вероятность опасности для жизни проживающих в доме.

Сначала выбирается участок, где будет установлен навес из поликарбоната, устройство которого несложно. Делать это следует исходя из условий его эксплуатации (защита для автомобиля, беседка или обустройство внутреннего двора). Необходимо учитывать здания, находящиеся рядом, состав грунта. Самостоятельный расчет трудоемок, поэтому рекомендуется использовать онлайн сервисы или обращаться к проектировщикам. При первоначально заданных длине, ширине, высоте и форме конструкции они рассчитывают следующие параметры:

  • Оптимальное расстояние между несущими опорами.
  • Рекомендуемый шаг обрешетки.
  • Расход материалов для основы и количество поликарбоната, его размеры.

Чертежи навесов можно взять там же. Хотя они и не отличаются сложностью – лучше всего использовать стандартные схемы для монтажа. Зная количество расходных компонентов, можно непосредственно приступать к закупке и изготовлению.

Пошаговое руководство построения конструкции

Возведение любого строения своими руками требует тщательной подготовки и соблюдения базовых этапов построения. Конструкции разных типов имеют расхождения в алгоритме возведения, но есть общие принципы, характерные для всех построек. Так, при возведении, обязательными этапами станут:

  • закупка строительных материалов в нужном количестве;
  • возведение опорных столбов, которые служат для поддержания крыши и обеспечивают устойчивость укрытия;
  • монтаж листов из поликарбоната.

Подготовка материалов

Перед строительством любого сооружения следует озаботиться подготовкой материалов, чтобы монтажные работы проходили быстро, без ненужных задержек. Из материалов потребуется:

  • лист поликарбоната толщиной от 6 до 8 миллиметров;
  • металлические уголки, для сооружения каркаса крыши и опорных столбов укрытия;
  • крепежи, для фиксации поликарбоната к готовой металлической конструкции.

Из инструментов сложнее всего достать сварочный аппарат, который понадобится в тех случаях, если столбы и каркас крыши делаются собственноручно.

Возведение столбов

Для того чтобы сделать навес прочным и устойчивым, нужно установить правильное количество опорных столбов. В качестве примера возьмем навес, размеры которого составляют 3 метра в ширину и 6 в длину:

  • для его возведения потребуется 8 металлических столбов;
  • с каждой стороны устанавливается по 4 штуки;
  • диаметр одного стола равен 90 миллиметрам;
  • высота навеса должна составлять 3 метра, соответственно, длина труб – 3,5 метра.

Столбы устанавливаются в ямы глубиной 0,5 метра и заливаются бетоном. Два столба, установленные подобным образом, способны справляться с нагрузками до 250 килограмм.

Монтаж листов поликарбоната

Финальным этапом обустройства навеса считается монтаж поликарбоната. Осуществляется данный процесс следующим образом:

  • листы подгоняются под нужные размеры на земле, после чего ими накрывается каркас постройки;
  • крепление осуществляется при помощи саморезов и болтов из нержавейки;
  • стыки двух листов фиксируются при помощи специального профиля из алюминия;
  • торцы листа закрываются герметиком, для предотвращения попадания влаги внутрь поликарбоната.

Обратите внимание! Сотовый поликарбонат крепится при помощи специальных шайб

Чем выложить площадку под навесом

В качестве материала для покрытия используют такие варианты:

  • укладка тротуарной плитки;
  • заливка бетонного основания;
  • щебень;
  • газонная решетка.

Строительство своими руками

Поликарбонатные навесы хороши уже тем, что сделать их можно самостоятельно, быстро и дешево – но, конечно, только при условии соблюдения инструкций более опытных людей. Рассмотрим, как построить такую конструкцию правильно. Сначала стоит дать себе ответ на ряд вопросов, касающихся будущей постройки, – например, какую территорию можно под это выделить, и какая площадь в результате будет накрыта, ради какой цели возводится навес. А также стоит уточнить норму осадков и ветров для данного региона, включая глубину снега зимой, чтобы просчитать ветровые и снеговые нагрузки и понять, какой каркас способен выдержать условия местного климата. После этого обязательно следует составить чертежи, показывающие будущее строение со всех сторон и в разных ракурсах.

Далее необходимо запастись всеми инструментами и материалами. О том, какие материалы могут быть использованы для сооружения опор, мы поговорили в специальном разделе – выбирайте на свой вкус, учитывая, что металл, камень и кирпич в любом случае будут более долговечными, чем древесина. Выбирая металл или дерево, закладывайте в стоимость также цену различных пропиток, красок и лаков, которые в условиях улицы помогут продлить срок службы каркаса. Что же касается инструментов, то их набор сильно зависит от выбранного вами материала – например, сварка будет совершенно нелишней для работы с металлом, но никак не поможет в возведении каменных, кирпичных или деревянных опор.

Адекватная установка опор возможна только в подобие фундамента, особенно если для сооружения каркаса выбраны тяжелые материалы вроде камня или кирпича. Опоры обязательно должны быть утоплены в пол, какого бы вида он в данном случае ни был. Если вмонтировать основание надо в бетонное крыльцо, углубления заливаются тем же жидким бетоном, а вот поверху грунта лучше использовать деревянные сваи или металлоконструкции, которые можно просто вбить поглубже.

Общее количество опор и расстояние между ними следует определять заранее, еще на этапе проектирования. Количество несущих конструкций не определяется на глаз – решение вы принимаете, отталкиваясь от общего веса получившегося навеса с учетом накопившихся на его поверхности осадков, усилий ветра и так далее.

Если под навес должно быть подведено электричество, коммуникации, скорее всего, будет логично подвести под одну из опор. Сооружая навес без фундамента на участке, где грунтовые воды могут особенно близко подходить к поверхности, позаботьтесь о дополнительном увеличении устойчивости каркаса, забетонировав его.

Поверх собственно опор еще монтируется каркас из обрешетки, потому что поликарбонат, каким бы легким он ни был, все-таки не должен иметь точки опоры только по периметру листа. Соединение деталей такого перекрытия выполняется тем способом, который наиболее удобен с точки зрения именно этого материала – например, древесину соединяют уголками и саморезами, а для металла идеалом является сваривание. При этом монтаж обрешетки поверх забетонированных опор возможен только после полноценного высыхания бетона, а это добрые две недели.

О том, как правильно устанавливать навес из поликарбоната, смотрите в следующем видео.

Как самостоятельно поставить навес из поликарбоната

Приведем последовательность сооружения поликарбонатной крытой площадки для авто, рассчитанной на одно стояночное место.

Сначала участок размечают и подготавливают к работе. Первым делом, убирают верхний слой грунта, добиваясь идеально ровной поверхности. Далее на площадке рассыпают смесь песка с гравием и тщательно ее утрамбовывают. Теперь нужно установить по периметру участка деревянную опалубку и уложить по всей поверхности армирующую сетку. Далее нужно залить цементным раствором единую плиту и дождаться полного высыхания и окончательного отвердения бетона. Только после этого можно продолжать работы по установке навеса.

Для арочной конструкции потребуется профильная труба 40×40 мм, форму которой придают с помощью трубогиба. Гибку осуществляют в соответствии с расчетами. Для удобства можно подготовить шаблон, по которому и согнуть три одинаковых детали каркаса.

Согласно плану, по участку делают разметку. Перед установкой квадратных профильных опор, сечением 80×80 мм, на нижний их торец приваривают площадки для монтажа. Сквозь эти площадки в толщу бетона продевают анкера (по три с каждой стороны) и закрепляют опоры. Верхние торцы опор соединяют по периметру связующими профилями 40×40 мм. Между центральными опорами также монтируют связующий профиль.

Согнутые арочные детали присоединяют к опорным столбикам, таким образом, получается практически готовый каркас. Жесткость всей конструкции можно придать, если приварить к аркам и горизонтальным профилям вертикальные распорки – их количество предусмотрено проектом.

Теперь можно приступать к фиксации продольных профильных труб, на которых впоследствии будет крепиться поликарбонат. Приваривают их к наружной части арочных профилей. По завершении сварочных работ все металлоконструкции обрабатывают антикоррозийным средством и красят.

Характеристики сотового п-та для навесов

Сотовый поликарбонат представляет полимер, изготавливающийся в листовом виде и имеет структуру ячеистого типа. Состоит из двух слоев, соединяющихся ребрами жесткости в виде сот.

Среди основных преимуществ при сооружении арки отметим следующие:

  • высокий уровень безопасности для окружающих;
  • хорошая гибкость материала;
  • ударопрочность. Показатель в разы превышает прочность силикатного стекла;
  • светонепроницаемость от 40% до 93%;
  • высокая влагостойкость;
  • легкость материала.

Подходит как для капитального навеса, так и если вы собрались построить небольшой козырек над крыльцом своими руками из металла.

ВЫБОР И РАСЧЕТ КОНСТРУКЦИИ

Сфера применения поликарбонатных крыш довольно широка – прочный и легкий материал идет на строительство навесов над верандами, бассейнами, садовыми беседками и площадками для стоянки автомобилей (пример показан на фото). Зачастую покрытие используется для изготовления разнообразных козырьков, пристроенных к крыльцу частного дома либо примыкающих к гаражу, даче и другим сооружениям.

Все указанные постройки делятся на несколько видов в зависимости от назначения и формы:

  1. По конструкции – перегородка, открытый навес и полностью закрытое сооружение (например, дачная теплица, зимний сад).
  2. По форме – односкатные, двускатные, арочные и купольные.
  3. По расположению – отдельно стоящие и пристроенные.

Любая разновидность сооружения состоит из двух основных частей – несущего каркаса и собственно поликарбонатного покрытия. Цель расчета – оптимальный подбор толщины кровельного материала и шага установки стропил либо арок обрешетки в зависимости от снеговой нагрузки.

Справка. Производители выпускают поликарбонат толщиной 6, 8, 10 и 16 мм листами размером 6 и 12 метров. Цена изделий напрямую зависит от толщины.

Если пытаться сэкономить и купить самый дешевый лист 6 мм, то для увеличения несущей способности придется делать усиленную обрешетку с интервалом 60—70 см между балками. В результате вы проиграете на стоимости работ и материалов опорной конструкции.

И наоборот: недорогой каркас с большим шагом перемычек придется укрывать толстым недешевым поликарбонатом. Как сделать оптимальный выбор:

  1. Определитесь с размерами строения и набросайте на бумаге эскиз уличного навеса, ориентируясь на пример чертежа.
  2. Из нормативных документов (находятся в открытом доступе через интернет) узнайте толщину снегового покрова и максимальную нагрузку на 1 м2 для вашей местности.

3.Пользуясь таблицей известного бренда Polygal, выберите оптимальное соотношение толщина поликарбоната / шаг прогонов, соответствующее снеговой нагрузке.

4.Рассчитайте количество перемычек обрешетки, стропил и фундаментных опор.

Примечание. Подобные таблицы нагрузок имеются у большинства производителей поликарбоната, чьи изделия продаются в строительных магазинах.

Пример чертежа постройки, предназначенной для авто

Как сделать навес во дворе частного дома из профнастила

Навесы из профнастила часто используют для благоустройства индивидуального жилья по нескольким причинам. Профнастил:

  1. прочен и долговечен;
  2. выдерживает высокие ударные нагрузки и перепады температур;
  3. абсолютно пожаробезопасен и экологически безвреден;
  4. защищен от ультрафиолетового излучения специальным покрытием, благодаря которому сохраняет цвет;
  5. не требует дополнительных декоративных покрытий.

Навесы из профнастила могут быть односкатными, двускатными, многоскатными и арочными. Особенности конструкций навесов:

  • Односкатный навес является наиболее простой конструкцией. Кровля его плоская с небольшим уклоном. Устраивается для перекрытия относительно небольших площадей.
  • Двускатные навесы делают в регионах с обильными снегопадами, где нужен больший уклон кровли. Кровля такого навеса состоит из двух наклонных плоскостей, имеет коньковый узел и. как правило, более сложную конструкцию каркаса.
  • Многоскатные навесы устраивают для перекрытия больших площадей временных павильонов, больших автостоянок и пр. Кроме коньков, такие навесы имеют системы водоотведения.
  • Арочные навесы сложны в изготовлении, но при этом очень красиво смотрятся. Несущий профиль для таких навесов сгибается на специальном оборудовании.

Монтаж односкатного навеса из профнастила

Монтаж навеса во дворе частного дома своими руками прост и включает всего несколько последовательных операций:

  1. Очистка и планировка площадки под навес.
  2. Установка стоек навеса.
  3. Стойки устанавливают с шагом 1,0 м. Материал для стоек выбирается согласно предварительно сделанным расчетам. Если расчеты не проводились, за основу можно взять один из типовых вариантов навеса, представленных в интернете. Еще одна возможность – выбрать материал с гарантированным запасом прочности при возведении небольшой по площади конструкции. Для стоек можно использовать в таком случае брус деревянный сосновый 100х100 мм или трубу стальную профильную 60 х 40 мм. Ямы под опоры лучше сделать ручным буром с глубиной заложения не ниже уровня промерзания грунта. Не забудьте о гидроизоляции подземной части опор, а в основание ямы под опору утрамбуйте подушку из щебня или гравия. Стойки следует бетонировать строго вертикально по отвесу. Последующие работы можно выполнять через три дня после схватывания бетона.
  4. Монтаж продольных балок и прогонов.
  5. К металлическим стойкам приваривают продольные балки. К ним приваривают (или прикручивают саморезами) прогоны. Деревянные балки и прогоны крепят металлическими уголками, как показано на схеме ниже. (Рис.1) Собранную полностью конструкцию покрывают грунтом и окрашивают.
  6. Монтаж профнастила. Профлист начинают укладывать с нижнего ряда. Для крепления используют саморезы с резиновой шайбой для кровли. Первый лист крепят одним саморезом к прогону. Второй лист укладывают на него с нахлестом в одну волну и крепят к первому двумя саморезами. Укладка следующих листов ряда делается аналогично.

Несколько советов по монтажу:

  • Хранить профнастил в штабеле следует на деревянных прокладках, чтобы не допустить повреждения защитного покрытия.
  • Не следует разрезать профнастил болгаркой: от нагревания защитный слой в месте шва будет плавиться. Для раскроя нужно использовать ножницы по металлу или ножовку.
  • Кровельные саморезы следует прикручивать с небольшим усилием, чтобы резина была не плотно прижата к листу.
  • Перед покраской собранный каркас следует обязательно обработать грунтовкой от коррозии.

Схема строительства навеса из профнастила и дерева

Достоинства поликарбоната

Одним из важнейших достоинств поликарбоната является небольшая масса. Другие подобные материалы весят значительно больше. Его толщина 2–12 мм, вес листа при этом 2,4–14,4 кг. Такие параметры разрешают создавать кровельную конструкцию, имеющую маленький удельный вес. Проект при этом становится дешевле, и к созданию навеса можно подойти творчески.

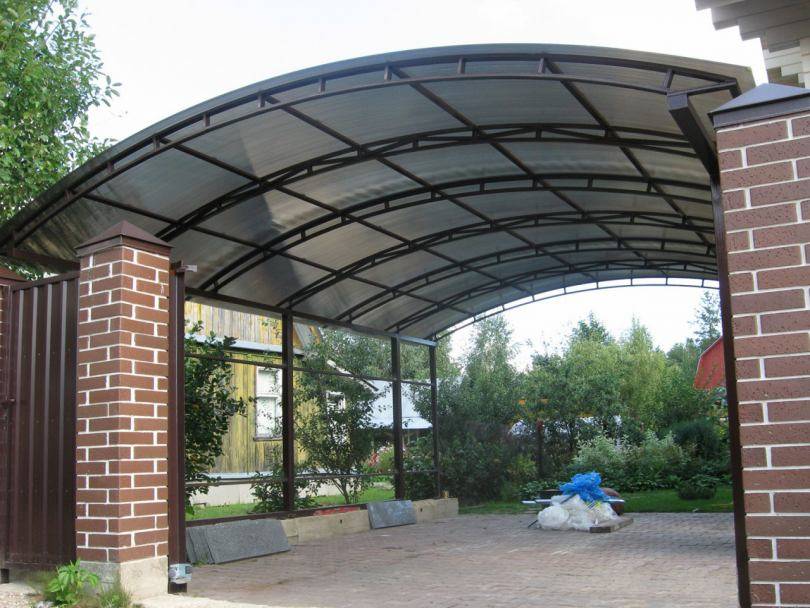

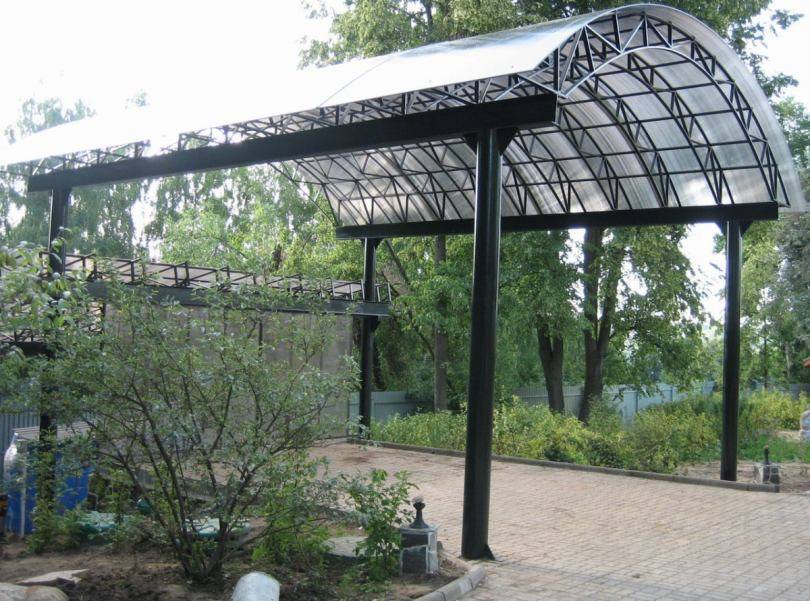

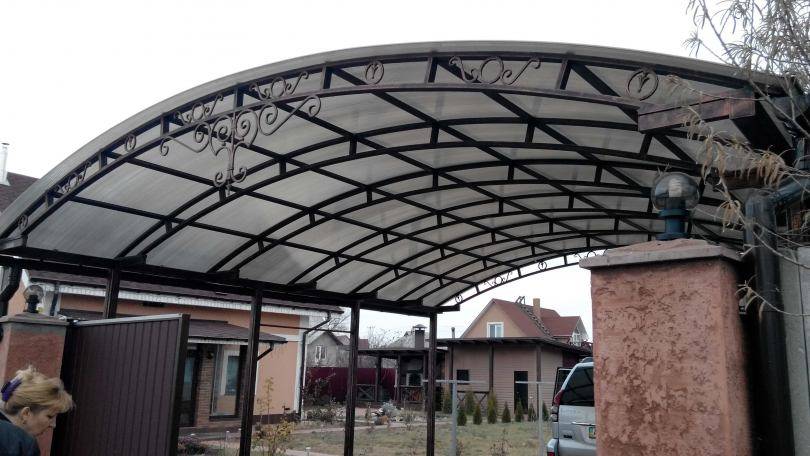

Арочная форма навеса наиболее популярна

Светопроницаемость у поликарбоната практически такая же, как и у стекла — около 90 процентов. Специальная защитная плёнка может защитить его от негативного воздействия солнечного излучения. Она не видна на поверхности поликарбоната, но значительно продлевает срок службы материала. В некоторых случаях такие навесы могут простоять больше 10–15 лет.

Материал прекрасно гнётся. Формовочная обработка может проводиться даже без воздействия высокой температуры. Величина радиуса изгиба (чем тоньше лист, тем этот параметр больше) — определяющий фактор этого свойства. Если лист имеет толщину, например, 4 мм, то радиус изгиба будет как минимум 600 мм.

Поликарбонат прекрасно гнётся, благодаря чему из него можно создавать конструкции интересных форм

Есть и другие достоинства:

  • экологичность;
  • невысокая стоимость;
  • хорошие теплоизоляционные свойства;
  • на поверхности не скапливаются осадки;
  • с материалом легко работать;
  • эстетичный внешний вид;
  • разнообразие цветов.

Материалы для конструкции

Если речь идет о навесе, террасе или беседке, то выбор материалов вовсе не так велик, как кажется. Во-первых, для сезонных построек нет смысла устраивать капитальные варианты из кирпича или бетона. Во-вторых, строительство на садовом и огородном участке почти всегда ведется своими руками, что предполагает не просто легкий материал, но еще и тот, который можно обработать самостоятельно.

Дерево – безусловно, лидер в садовых постройках, так как режется, строгается, фрезеруется без особых усилий. Основным его недостатком является небольшая стойкость к действию дождя и снега, что решается специальной обработкой.

Металл – если имеется опыт работы со сварочным аппаратом, то для обустройства разного рода тентов лучше выбрать металлические профилированные трубы. Прочность и надежность их намного выше, защитный слой – цинк, краска, более стойки и реже требуют восстановления. Монтировать навес можно и без помощи сварки, на металлических кронштейнах.

Поликарбонат – прозрачный, легкий, декоративный материал в 250 раз прочнее стекла. Для летних конструкций он подходит идеально. Листы легко гнутся, при желании можно соорудить арочную конструкцию или криволинейную. Поликарбонат выпускается прозрачный, окрашенный и даже узорчатый и сочетается как с металлом, так и с деревом. На фото – односкатный навес из дерева и пластика.

Навесы из поликарбоната к частному дому своими руками: фото универсальных сооружений

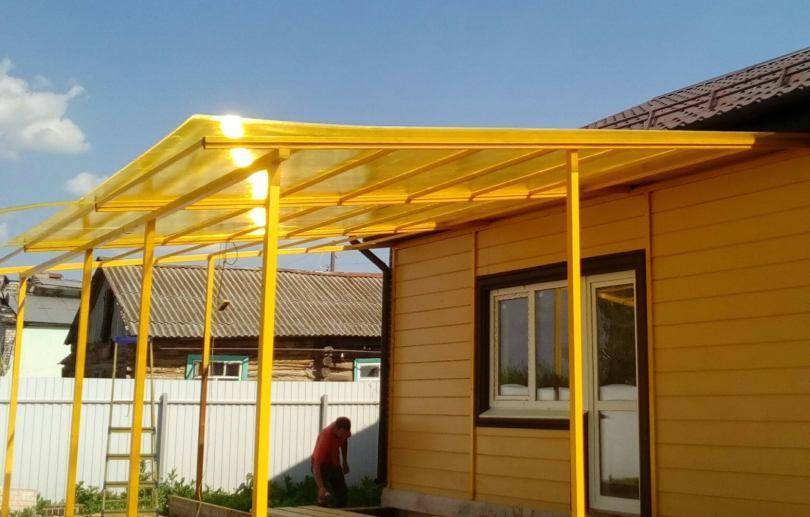

Навесы, примыкающие к дому, как правило, покрывают большую часть двора. Некоторые предпочитают закрывать всю придомовую территорию. Такой подход способствует универсальности применения сооружений:

  • под ним легко разместить автомобиль, защитив его от дождя, града, снега;
  • навес убережет тротуарную плитку во дворе от преждевременного разрушения и растрескивания;
  • благодаря навесу крыльцо и ступени будут оставаться всегда сухими, что исключит возможность поскользнуться;

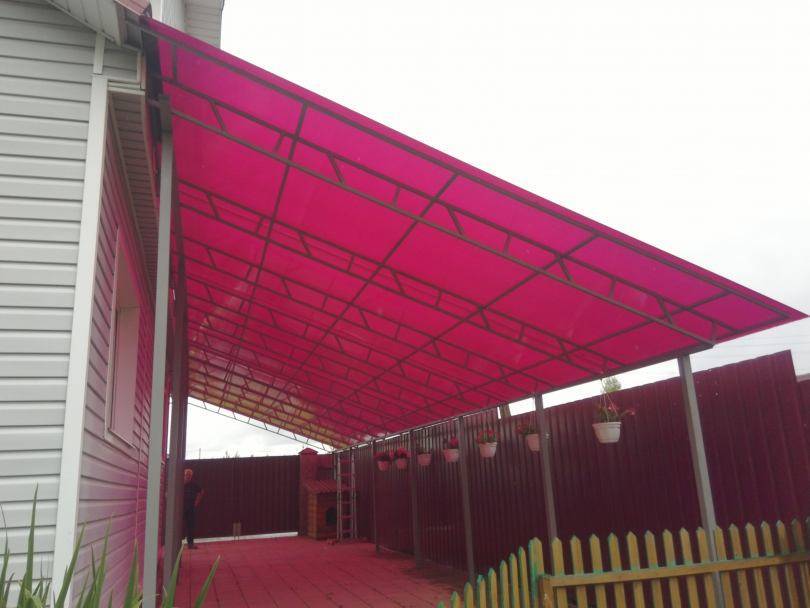

Навес из поликарбоната покрывает большую часть двора

  • конструкция исключит намокание садового инвентаря и техники, различных предметов, оставленных на улице;
  • благодаря светопрозрачности поликарбоната, под навесом можно расположить мини-клумбы с цветами;
  • очень удобным является вывод водопроводной трубы во двор. Благодаря навесному покрытию можно в течение всего летнего периода при любой погоде заниматься хозяйственными делами, не заходя в дом: мыть посуду, овощи и фрукты, консервировать продукты и пр.;

Проект навеса, пристроенного к стене загородного дома

  • функциональным сооружением является навес для дачи: любители заниматься заготовкой и сушкой плодов, могут не волноваться, что на сырье попадут прямые солнечные лучи или влага;
  • с приходом осени защищенный навесом двор не придется постоянно очищать от опадающей листвы и веток, а зимой — тратить много времени на расчистку от снега.

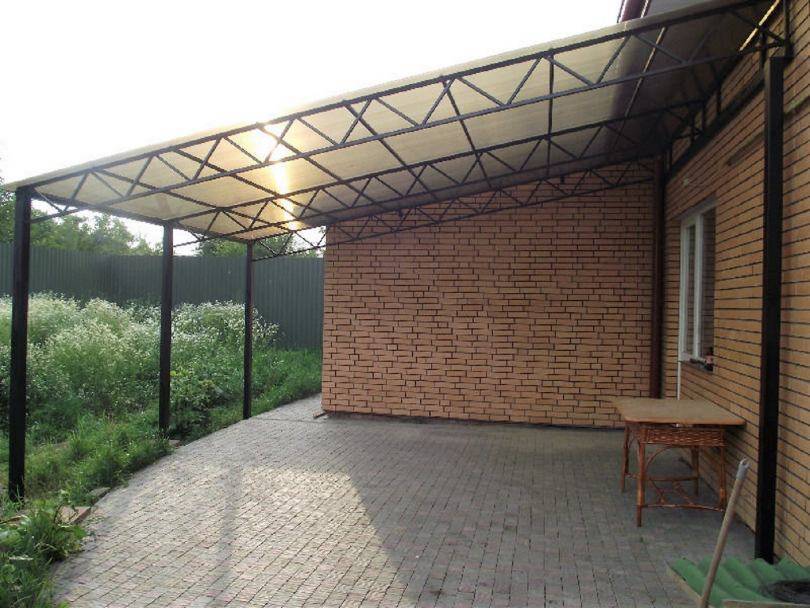

Различные варианты навесов с односкатной крышей

Навесы, пристроенные к дому, являются более приемлемым вариантом в сравнении с отдельно стоящей конструкцией, так как для их возведения потребуется меньше финансовых вложений, а монтируются они гораздо быстрее.

Поликарбонат отличается высокой прочностью и экологичностью

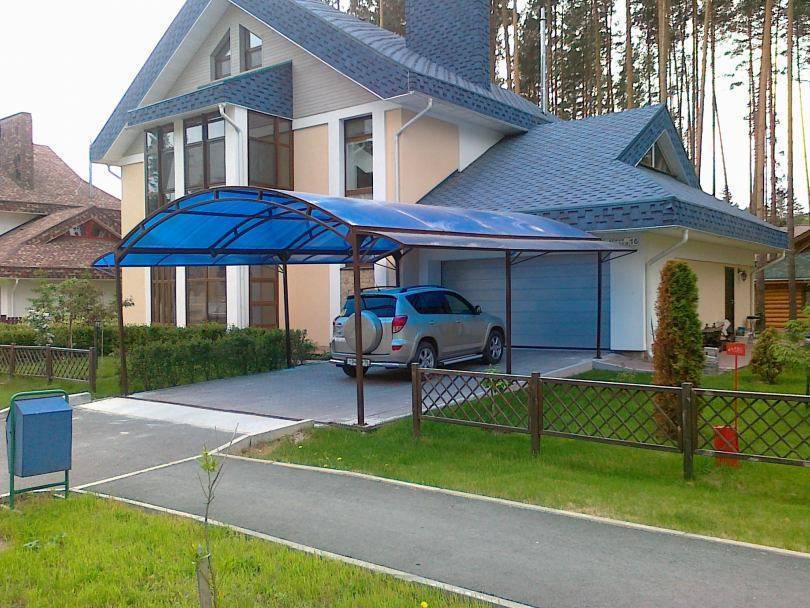

Используя навесы из поликарбоната для авто, вы избавляете его от многих негативных воздействий:

  • поликарбонатное покрытие бережет лакокрасочный слой автомобиля от попадания солнечного света, сохраняя его в идеальном состоянии;
  • кровля навеса станет преградой для попадания на кузов осадков, мелких предметов. В зимний период защитит от снежных заносов;
  • припаркованный под навесом автомобиль хорошо проветривается, что защищает от коррозии элементы кузова;

Покрытие из поликарбоната поможет с комфортом проводить время на свежем воздухе даже в ненастные дни

  • разгрузить или загрузить в автомобиль вещи, особенно в ненастную погоду, гораздо удобнее под навесом;
  • пространство, защищенное навесом, можно использовать для обслуживания и ремонта автомобиля, невзирая на погодные условия;
  • даже при наличии во дворе гаража зачастую удобнее оставить машину под навесом, если через какое-то время она вам понадобится.

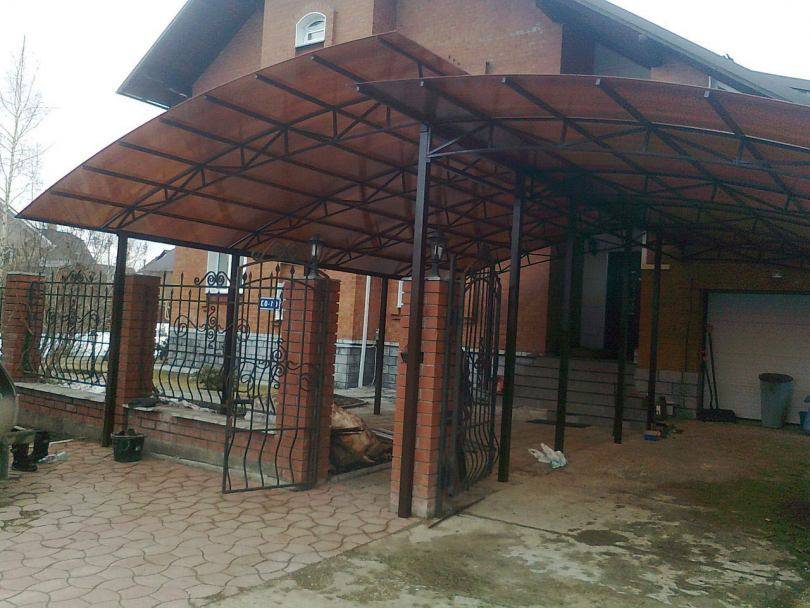

Сложная конструкция навеса, пристроенного к частному дому

Эти и многие другие функции позволяют пристроенным к дому навесам для авто быть достойной альтернативой капитальному гаражу. Фото навесов для машины из поликарбоната, представленные в сети в большом количестве, демонстрируют различные формы данных конструкций.

Проект деревянного каркаса для навеса с волнообразной крышей

Очень удобно использовать территорию под навесом для семейных завтраков и ужинов на свежем воздухе, особенно если конструкция примыкает к стене, в которой располагаются окна кухни. В этом случае хозяйке сподручно будет подавать посуду и приготовленные блюда прямо из кухни на улицу. Также быстро можно справиться и с уборкой посуды после застолья.

Навес может стать уникальным украшением всей придомовой территории

Навес, защищающий крыльцо и вход в дом, позволяет оставлять обувь, использующуюся во дворе и огороде, за дверью, не боясь ее намокания, что способствует содержанию жилища в идеальной чистоте. А пристроенный к дому навес, покрытие которого защищает балкон или террасу, сделает возможным разместить там удобную мягкую мебель для отдыха.

Благодаря своим свойствам поликарбонат является самым востребованным материалом для покрытия навесов

Виды и особенности проектирования

В первую очередь, определяется место строительства.

Проект можно сделать несколькими способами:

  1. Воспользоваться интернетом.
  2. Получить услугу от профессионалов.
  3. Сделать самостоятельно.
  4. Купить готовую конструкцию, с предлагающимся чертежом.

Именно от этого зависит, какое будет опирание:

  1. Консольное. Представляет собой небольшой козырёк перед входом в дом. Поддерживается закладными или менсолами.
  2. Консульно-опорное. Также пристройка к дому, только держится на закладных или кронштейнах. Причём находятся они в стене.
  3. Балочно-опорное. Одна сторона сооружения делает упор на горизонтальную балку в стене, другая стоит на опорах.
  4. Отдельное. Когда держится кровля на опорных стойках.

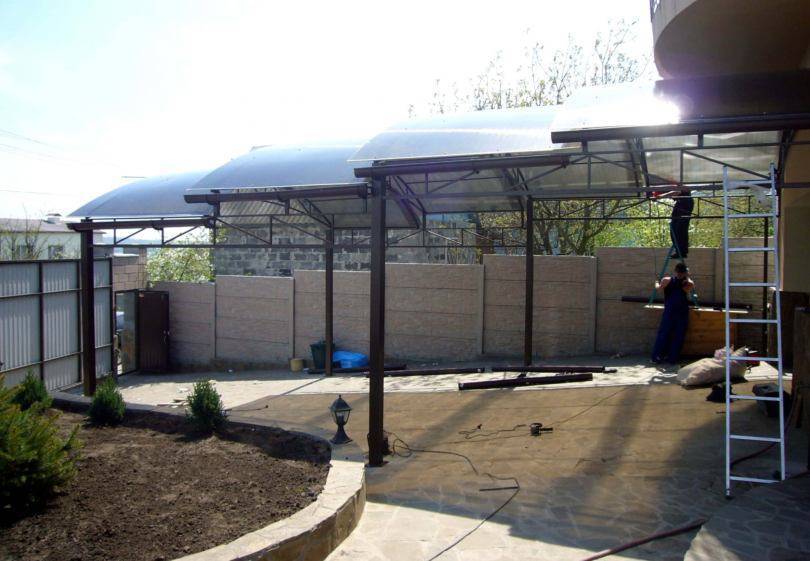

Технология строительства навеса

Схема соединения конструкции: 1 – Декоративная крышка ТП-03; 2 – Профиль ТП-01; 3 – Уплотнитель ТПУ-01; 4 – Поликарбонат ; 5 – Уплотнитель самоклеющийся; 6 – Саморез; 7 -Лента антипыльная; 8 – Профиль торцевой UP; 9 – Элемент подконструкции.

  1. Подготавливаем место для навеса.
  2. Размечаем точки для опорных стоек. Делаем скважины глубиной 50 см, ручным способом или при помощи бура.
  3. Ведём установку опор и заливаем их раствором. Ждём полного высыхания раствора примерно три дня. Чтобы поверхность не растрескалась, на протяжении трёх дней поливаем её водой.
  4. Далее, ведём выполнение верхней обвязки, где используем электросварочный аппарат.
  5. Закрепляем поперечные элементы сооружения.
  6. Верхняя часть может быть горизонтальной, арочной, двухскатной или односкатной конструкцией.
  7. Сварные швы зачищаем и зашлифовываем.
  8. Делаем грунтовку и покраску металлического каркаса.
  9. Следующим шагом будет крепление поликарбонатных панелей.

Необходимые материалы и инструменты:

  • на опорные столбы, профиль с квадратным сечением 10×10, 8×8, 6×6 см;
  • для прогонов, берём профильную трубу с сечением 6×4 или 6×6 см;
  • для обрешётки – 4×4 см (профильной трубы);
  • арочная конструкция;
  • поликарбонат надёжнее брать 10 мм, так как имеет отличные характеристики и привлекательный вид, удобен в работе;
  • пресс-шайбы и саморезы;
  • щебень, раствор (песок и цемент);
  • шуроповёрт;
  • дрель, нож;
  • циркулярная пила;

Крепление стоек навеса к закладным элементам

Пошаговое руководство:

  1. Делаем заготовки из поликарбонатных плит при помощи циркулярной пилы. Причём, не забываем делать припуски на листах 10-15 см по длине. Во время крепления, защитную плёнку открываем в тех местах, где будет производиться крепление, остальную не трогаем. Так как по ней мы ведём ориентир крепежа. Панели располагаем плёнкой наружу. Именно с этой стороны они защищены от ультрафиолетовых излучений.
  2. Располагаем стыковочный профиль на расстоянии, равному разложенному поликарбонату.
  3. Крепление листов проводим саморезами, для которых предварительно дрелью, делаем отверстия, чуть больше (2 мм) размеров пресс-шайб. Далее, вставляем шайбу, потом закручиваем саморезы и закрываем их защитными колпачками. Край листа также закрываем защитной лентой, во избежание попадания грязи.
  4. Процесс повторяем, пока не уложем все панели.

Разновидности

Существует большое разнообразие видов навесов из поликарбоната для бассейна на даче. Они отличаются по нескольким параметрам:

  • конструкция;
  • цвет;
  • тип материала.

Вид материала

Разновидность поликарбоната влияет на способы его применения для навесов.

По своему типу он делится на 2 группы:

  1. Монолитный – однородный по своей структуре синтетический материал. Он имеет больший, по сравнению с сотовым поликарбонатом, вес. Толщина монолитного вида – от 0,4 см до 2,5 см.
  2. Сотовый – имеет более сложную организацию, состоит из пары листов с вертикально расположенными вставками. Такая организация делает материал более пластичным при обработке и легким по весу.

Стоимость сотового поликарбоната меньше, чем монолитного.

На фото сотовый (слева) и монолитный (справа) поликарбонат:

Конструкция

Все многообразие конструкций можно условно объединить в 3 основные группы:

  1. Раздвижные. Сооружение такого типа имеет створки, которые возможно сдвигать в сторону, освобождая, например, проход. Некоторые модели навесов такого типа позволяют полностью закрыть бассейн.
  2. Стационарные. Такие сооружения – наиболее дорогие, но при этом и самые прочные. Это – надежные конструкции, которые устанавливают на длительное время. При этом может быть реализована возможность частичного демонтажа, например, съема части кровли, внедрение раздвижных элементов и т.д.
  3. Открытые. Это – самый простой и недорогой вид навесов. Организуется он по принципу крыши из поликарбоната, которая монтируется на опоры. Такой навес мобилен, и может быть при необходимости собран, например, на зиму.

Материал

Материал должен учитывать вид конструкции и планируемую нагрузку на элементы. Если предполагается значительная нагрузка, монолитный вариант предпочтительнее. Он позволяет создать более прочный навес без излишнего затемнения.

Сотовый поликарбонат пластичнее, его используют в легких и более дешевых конструкциях. Но следует учитывать, что сотовая структура материала с полостями внутри может быстро потерять внешний вид, так как даже при наличии торцевых заглушек в существующие пустоты может попадать пыль и грязь.

Цвет

Поликарбонат выпускается в различных оттенках: от прозрачного до темного. Выбор конкретного цвета определяется личными предпочтениями и тем, нужно ли создавать затемнение.

Прозрачный материал не дает цветовой тени, но уступает в практичности, так как на нем будет заметнее грязь и пыль по сравнению с оттеночными моделями.

Высота

При редком использовании бассейна и частом его простаивании, можно сэкономить на высоте навеса, делая упор на защите чаши от воздействий внешней среды. В этом случае следует позаботиться об установке раздвижных секций для комфортного доступа к воде.

Высокие конструкции (от 3 м) делают пользование резервуаром более удобным. Такой вариант позволяет находиться возле чаши в полный рост без дискомфорта. Он может быть дополнен зоной отдыха с цветочными композициями, шезлонги, столиками.

Экономичность

Самый дешевый вариант – навес без боковых стенок. Если необходим павильон, то его лучше устанавливать по периметру чаши бассейна с отступом от нее буквально в 20 см по всему периметру.

Вариант навеса может быть не полностью закрытым, а полуоткрытым. Это удобно, когда ветер дует чаще с определенной стороны.

Раздвижная система удорожает проект, но добавляет комфорт.

Форма

Выбор формы навеса чаще всего выбирается по форме самого резервуара:

  1. для прямоугольных чаш органично подходит навес буквой «П»;
  2. для круглых – округлый, куполообразный.

Сложнее всего по реализации навесов варианты неправильной асимметричной формы.

Необходимость или каприз

Во дворе есть места, которые желательно защитить от осадков. В первую очередь это касается входной двери и крыльца, которое разрушается летом от дождя, а зимой от обмерзания. Козырек оградит вас от этих проблем.

Проще всего соорудить небольшой односкатный. При этом надо учесть возможность его крепления к стене. Если дом обшит сайдингом или утеплен и оштукатурен, возможна установка на выносных анкерах.

Когда этот вариант не устраивает — рассмотрите использование пристроенного навеса, расположив его на четырех опорах, вплотную к строению.

При наличии болгарки и сварочного аппарата сможете сделать шедевр своими руками.

Например боковые крепления козырька можете дополнить согнутыми из проволоки деталями, приукрасив элементами ковки, которые свободно продаются в магазинах. Не перестарайтесь — помните, что периодически их придется подкрашивать.

Планируя обустройство односкатного навеса для дачи, продумайте его расположение и варианты применения. При использовании для хозяйственных нужд, направление юг — север не имеет никакого значения.

Если размеры вами уже предопределены и находятся на грани риска по площади крыши — тогда сделайте ее двухскатной.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
