Навес из профильной трубы

Как рассчитать стоянку машин

Обычно устанавливают балочные конструкции. Чтобы своими руками изготовить навес для своего автомобиля, необходимо предварительно сделать чертеж, в котором должна учитываться классность автомобиля. Ширина стоянки должна быть равна габариту автомобиля, плюс один метр с двух сторон. Если будут парковаться две машины, необходимо учесть расстояние между ними — 0,8 метра.

Пример расчета навеса для машины среднего класса, ширина – 1600 -1750 мм, длина – 4200-4500 мм:

1600 /1750 + 1000 + 1000 = 3600/3750 мм – ширина навеса;

4200/4500 + 300 +300 = 4800/5100 мм – эргономичная длина, чтобы осадки не заливали площадку.

Расчет ширины навеса на две машины:

Как сварить каркас своими руками

Самая простая конструкция навеса — односкатная на основе простых прогонов, так как при её изготовлении отсутствует необходимость загиба профильных труб. Они собираются с помощью ферм с параллельными поясами, закреплённых на опорах под углом.

Односкатный навес является самой простой конструкцией

Далее необходимо сделать несколько шагов:

  1. Сначала нужно отмерить и нарезать из профильной трубы все силовые элементы конструкции.
  2. Для сборки рамы надо разложить элементы на горизонтальной плоскости и по возможности закрепить струбцинами для защиты от ненужных движений. Прихватите места стыка сваркой, убедившись в соответствии размеров по чертежу, проварите стыки полностью.

Изготовление ферм

Металлическая ферма — несущая конструкция с зигзагообразно расположенными силовыми элементами между поясами. Существуют различные конструкции ферм, применяемых при постройке навеса из профильной трубы.

Конструкция фермы конкретного навеса может быть разной

Последовательность изготовления фермы:

  1. Эти элементы свариваются согласно чертежу на горизонтальной плоскости. При этом нужно прижимать их струбцинами сначала на прихватки. Затем, убедившись в правильности размеров, провариваются стыки полностью.
  2. Первая изготовленная ферма будет шаблоном для сварки остальных.
  3. После окончания работ швы нужно зачистить болгаркой, далее просверлить отверстия для крепежа кровли по верхней стороне фермы.

Фермы из профильной трубы делаются по шаблону

Как согнуть трубы

Для арочных ферм необходимо загибать профильные трубы. Для этого можно воспользоваться ручным или электрическим гибочным станком. Если такового нет, то можно сделать данную работу вручную, одним из нескольких способов.

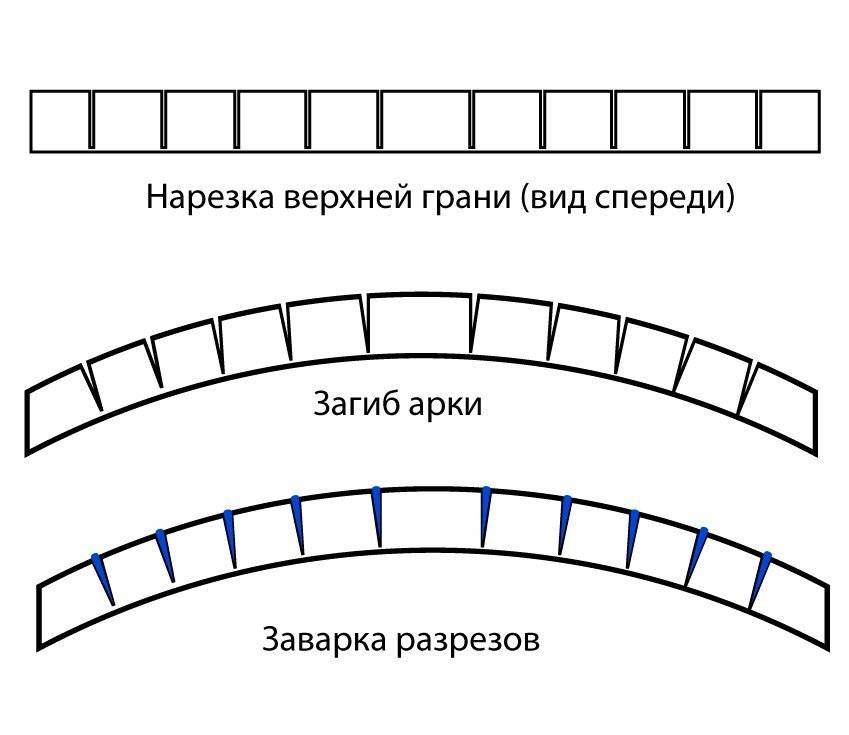

Надрезка

Проводится загиб следующим образом:

  1. Сначала нужно сделать надрезы болгаркой на верхней грани трубы с шагом 10–15 см (зависит от радиуса планируемой арки).
  2. Теперь можно сгибать трубу от середины, предварительно зажав заготовку в тисках.
  3. В конце необходимо заварить расширившиеся пропилы, а также зачистить швы болгаркой.

Надрезка является одним из способов загиба профильной трубы

Набивание песком

Метод, который не требует наличия специальных инструментов. Выполняется эта работа следующим образом:

  1. Сначала нужно заварить или забить пробкой один конец трубы.
  2. Теперь можно засыпать песок в полость, забить пробку с другого конца.
  3. Подогреть резаком, гнуть по нужному радиусу.

Видео: как согнуть трубу без трубогиба

Установка и крепление опор для навеса

Этот этап работ проводится по следующему плану:

  1. Сначала нужно очистить участок, наметить место установки навеса.
  2. Далее надо выкопать ямки (50*50 см, глубиной 70 см) под столбчатый фундамент.
  3. Теперь можно приготовить бетон, смешав цемент, песок и щебень (фракции 5–20) в пропорции 1:2:2.

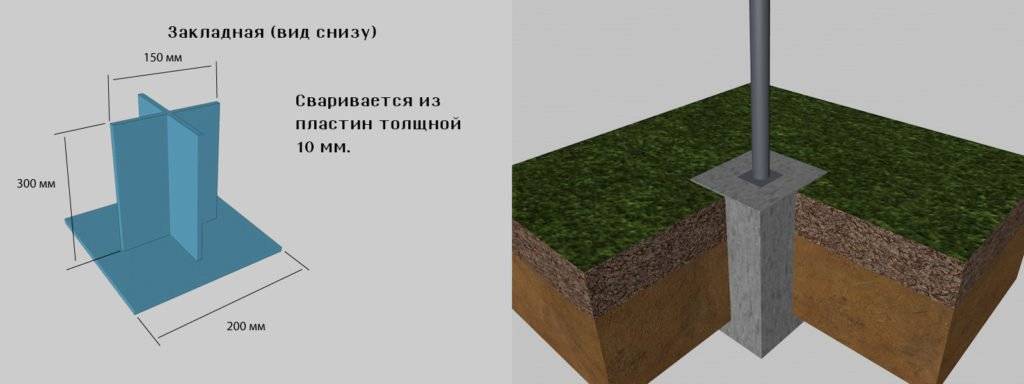

  4. Залить его в ямки, утрамбовать, вставить закладные. Фундамент нужно оставить на 4–5 дней, прикрыв сверху полиэтиленовой плёнкой. При это каждый день его придётся поливать водой.
  5. Теперь можно приступать к монтажу опор. Их нужно отрезать с запасом 5–10 см, поскольку возможны небольшие неровности площадки.
  6. Выставлять их необходимо поочерёдно, проверяя вертикаль с помощью уровня. Теперь опоры можно приварить к закладным.
  7. Теперь с помощью лазерного нивелира или гидроуровня нужно найти самую низкую точку на опорах, поставить метку на нужной высоте. Её необходимо «перенести» на оставшиеся опоры. Таким образом вы добьётесь того, что все метки будут в одной горизонтальной плоскости.
  8. В конце опоры по меткам нужно обрезать болгаркой.

Схема поможет качественно выполнить работу

Изготавливаем и устанавливаем фермы

Мы дадим вам несколько ценных советов, как самостоятельное без особых сложностей сварить такие фермы прямо у себя на участке:

  • Вариант первый: можно обратиться к заводу, и они сделают на заказ по вашему рисунку все нужные отдельные элементы, которые вам останется только сварить уже на месте.
  • Второй вариант: приобретите готовый профиль. Тогда вам останется только обшить фермы изнутри досками или фанерами, а в промежутке уложить по необходимости утеплитель. Но и обойдется этот способ, конечно же, дороже.

Итак, теперь подходим непосредственно к сборке самих ферм. Справиться с этим вам поможет такая пошаговая инструкция:

Шаг 1. Сначала подготовьте фермы. Лучше их заранее сваривать прямо на земле. Шаг 2. Установите вертикальные опоры для будущих ферм

Крайне важно, чтобы они были действительно вертикальными, поэтому проверьте их отвесом. Шаг 3

Теперь возьмите продольные трубы и приварите их к опорным стойкам. Шаг 4

Поднимите фермы и приварите их к продольным трубам

После этого все места соединения важно очистить. Шаг 5

Готовый каркас покрасьте специальной краской, предварительно очистив и обезжирив его Особое внимание при этом уделите местам соединения профильных труб

С чем еще сталкиваются те, кто изготавливает такие фермы в домашних условиях? Во-первых, заранее продумайте опорные столики, на которых вы будете класть ферму. Далеко не лучший вариант бросить ее на землю – работать будет очень неудобно.

Поэтому лучше поставить небольшие мосты-опоры, которые будут немного шире, чем нижний и верхний пояс фермы

Ведь вы будете вручную замерять и вкладывать между поясами перемычки, и важно, чтобы они не проваливались на землю

Следующий важный момент: фермы из профильной трубы тяжеловаты на вес, а поэтом вам понадобится помощь минимум еще одного человека. Кроме того, не помешает подмога и в такой нудной и кропотливой работе, как зашкуривание металла перед варкой.

Также в некоторых конструкциях приходится сочетать разные виды ферм, чтобы присоединить крышу к стене здания:

Еще учитывайте, что нарезать фермы вам нужно будет много, для всех элементов, а поэтому советуем вам либо приобрести, либо соорудить самодельный станок по типу того, что в нашем мастер-классе. Вот как он работает:

Во так, шаг за шагом, вы составите чертеж, рассчитаете решетку фермы, сделаете заготовки и сварите конструкцию уже на месте. Причем у вас в расходе будут также и остатки профильных труб, поэтому, ничего не нужно будет выбрасывать – все это понадобится для второстепенных деталей навеса или ангара!

Этапы строительных работ

Любые строительные работы требуют внимательного и очень взвешенного подхода и планирования своих действий на несколько шагов вперед. Кроме того, нужно иметь специальные инструменты и практический опыт работы с ними.

В какой последовательности рекомендуется выполнять работы по изготовлению навесов из профильных труб?

Таблица. Этапы изготовления конструкции

Наименование этапа
Краткое описание и практические советы

Планирование

На этом этапе нужно определиться с местом размещением навеса и его функциональным назначением. Навес может стоять отдельно, рядом с домом или иными приусадебными пристройками. Его можно использовать для защиты бассейнов или спортивных площадок от атмосферных осадков, применять в качестве укрытия для автомобиля или различных промышленных товаров. Только после того, как стали понятными общие требования к навесу, можно приступать к следующему этапу.

Проектирование

Нужно снять размеры будущей конструкции, выбрать из многочисленных вариантов оптимальный тип крыши, подобрать кровельные материалы. Одновременно следует определиться с типом и размерами фундамента и всеми линейными размерами сооружения. Настоятельно рекомендуется нарисовать эскиз общего вида навеса, отдельно всех его элементов, указать их размеры. Сделать детализацию ответственных нагруженных узлов.

Подготовка материалов и инструментов

Тщательно подсчитать количество материалов с учетом непредвиденных расходов. Если проект создается самостоятельно, то из-за недостатка опыта выполнения таких работ обязательно потребуется корректировка некоторых элементов уже во время строительства сооружения

Важно помнить, что любая остановка строительства из-за нехватки материалов всегда становится причиной увеличения общей сметной стоимости. Одновременно следует проверить исправность инструментов и оборудования

Купить электроды соответствующего диаметра, отрезные диски, метизы и т. д.

Изготовление несущих конструкций

Очень важный этап. Нужно сваривать фермы и пролеты, готовить вертикальные опоры. В зависимости от проекта предусматриваются раскосы и прочие элементы для увеличения механической прочности конструкции. При этом следует добиваться точного соблюдения размеров каждого элемента, от этого во многом зависит фактическое распределение нагрузок и их соответствие расчетным.

Сборка каркаса навеса

В большинстве случаев такие работы рациональнее выполнять с помощниками, это не только ускоряет процесс сборки, но и делает его безопасным и более качественным. Очередность соединения отдельных элементов в единую конструкцию зависит от инженерных особенностей проекта.

Кровельные и декоративные работы

Навесы могут накрываться полистирольными плитами (монолитными или сотовыми), металлическими профилированными лисами, гибкой битумной черепицей или иными кровельными материалами. С учетом их физических параметров выбираются размеры и тип обрешетки, углы наклона скатов или радиусы изгиба арочных стропильных систем. При желании на конструкции устанавливаются декоративные кованые элементы.

Расчет столбов

Прежде, чем закупать материал и приступать к работам, необходимо рассчитать количество опор и глубину их заложения, выбрать тип устройства подземной части стойки.

Расчет количества опор под навес

При определении количества опор нужно рассчитать нагрузку на 1 столб и соотнести ее с допустимым шагом столбов. В среднем, одна металлическая труба диаметром 80…100 мм способна выдержать нагрузку до 250 кг. В нее входит:

  • Вес кровельного участка (навеса);
  • Собственный вес трубы;
  • Масса снежного покрова.

Обычно навес обустраивают под 1 автомобиль или небольшую площадку. На примере периметра 6х3 метра понадобится 8 опор:

  • 4 в углах;
  • По 2 с каждой стороны между угловыми стойками.

Среднее расстояние между опорами – 2,0 метра, можно принять и больше – 2,5 метра.

То же касается каменных стоек

В этом вопросе также важно учесть гибкость кровельного покрытия, чтобы оно не провисло под тяжестью снега. Больше 2-2,5 метров между опорами без дополнительной подкровельной балки принимать не следует

Величина заглубления опоры

Установка столбов для навеса осуществляется в грунт. Чтобы стойка стояла ровно, необходимо принять правильную глубину для закапывания её основания и способ погружения и фиксации в грунте. Столб может быть введен в землю следущими способами:

  • 1) Вбивание подойдет для металлических опор под небольшие навесы с легкими укрывными материалами. Вбивание возможно только на плотных грунтах, ни в коем случае нельзя прибегать к этому способу на суглинках и пучинистых почвах;
  • 2) Бетонирование способно усилить несущую способность столба на любых почвах. Бетонированию подвергают металлические столбы, реже — дерево;
  • 3) Бутование. По сути, это вкапывание столба, но с применением уплотняющих почву материалов – щебня, гравия.

Глубину определяют по величине промерзания грунта в регионе. Столб заводят на глубину ниже табличной на 20-30 см, не нужно забывать об обустройстве подушки 10-15см.

Полезные советы по выбору и созданию металлоконструкции

Чтобы сварка ферм была качественной, необходимо следовать ряду рекомендаций. Среди них выделяют следующие:

  1. При выборе типоразмера стоит отдавать предпочтение квадратным и прямоугольным изделиям, добавляющим конструкции устойчивости благодаря ребрам жесткости.
  2. Использовать необходимо исключительно качественные изделия, материал – высокоуглеродистая легированная сталь, устойчивая к агрессии окружения.
  3. Правильный выбор изделий и материала станет залогом требуемой несущей способности.
  4. При соединении металлических компонентов фермы необходимо использовать спаренные уголки и прихватки.
  5. В верхнем поясе монтируют металлические двутавровые уголки, выполняя стыковки по стороне, которая имеет меньший размер.
  6. При сопряжении деталей используют равносторонние уголки.
  7. Составляющие длинных металлических конструкций крепят с помощью накладных пластин.
  8. Раскосы монтируют под углом в 45 градусом, а стойки – 90 градусов.
  9. Первоначально собирают основную конструкцию, после этого начинают сваривать ферму, проверяя сварные швы на качество.

Чтобы конструкция получилась в соответствии с требованиями, важно придерживаться и определенного алгоритма работы. Первоначально выполняют разметку участка

Для этого монтируют вертикальные опоры и закладные детали

При необходимости металлические профильные трубы можно сразу разместить в ямах и забетонировать. Установку вертикальных опор выверяют отвесом, а, чтобы проконтролировать параллельность, натягивают шнур

Для этого монтируют вертикальные опоры и закладные детали. При необходимости металлические профильные трубы можно сразу разместить в ямах и забетонировать. Установку вертикальных опор выверяют отвесом, а, чтобы проконтролировать параллельность, натягивают шнур.

Видео по теме:

Следующим шагом становится фиксация металлических профильных труб посредством сварки. Изделия приваривают к опорам. Элементы ферм и узлы сваривают на земле, а после этого крепят посредством перемычек и раскосов. Следующим шагом становится подъем металлических балок на высоту, сварку с профильными трубами и опорами, вваривание перемычек и создание отверстий для крепежей в них. В заключение элементы зачищаются, и конструкция подготавливается к укладке кровли и покраске.

Как рисовать чертёж

Основами чертежа будущего навеса также лучше заниматься прямо на месте постройки. Можно оцифровать все измерения и выполнить расчёты с помощью одной из бесплатных и несложных чертёжных программ в интернете. Пользуйтесь нормами и рекомендациями СНиП: разделы «Стальные конструкции» и «Нагрузки и воздействия». Алгоритм работ для двускатной крыши:

  • рассчитайте длину и ширину конструкции;
  • определите величину треугольного пролёта под крышей;
  • вычислите высоту навеса;
  • задайте угол наклона кровли.

Прежде всего создайте точный чертеж будущего навеса

На основе этих данных прорисовываются контуры кровли и элементов, которые её поддерживают. Опираясь на схему, вычислите, сколько какого материала вам необходимо. Например, кровельные фермы должны располагаться друг от друга не дальше чем на 1,75 м. От этого напрямую зависит надёжность крыши. Для сложных узлов конструкции лучше сделать отдельный увеличенный чертёж.

Совет. Имея на руках точные расчеты, покупайте материалы не впритык, а с запасом минимум 5%.

Специалисты высчитали, что угол наклона скатов кровли 15-20° долговечен в сильно ветреных регионах. Если увеличить угол до 22-30° — крыша лучше выдержит снеговые и ледяные нагрузки. При монтаже двускатного навеса обычно используются оба варианта. Стойки каркаса из профильной трубы желательно расположить с интервалом не более 3 м.

Как рассчитать металлическую ферму для навеса из профильной трубы ↑

Возводимые сооружения должны быть достаточно жесткими и прочными, чтобы противостоять различным нагрузкам, поэтому перед их монтажом необходимо выполнить расчет фермы из профильной трубы для навеса и составить чертеж.

При расчете, как правило, прибегают к помощи специализированных программ с учетом требований СниП («Нагрузки, воздействия», «Стальные конструкции»). Можно рассчитать металлическую ферму онлайн, пользуясь калькулятором расчета навеса из металлопрофиля. При наличии соответствующих инженерных знаний расчет можно провести и собственноручно.

На заметку

Если известны главные параметры конструкции, можно поискать подходящий готовый проект, среди выложенных в интернете.

Проектные работы выполняют на основе следующих исходных:

Чертеж. От типа крыши: одно- или двускатная, шатровая или арочная, зависит, конфигурация поясов каркаса. Самым простым решением можно считать односкатную ферму из трубы профильной.
Размеры конструкции. Чем с большим шагом будут установлены фермы, тем нагрузка, которой они смогут противостоять, будет больше. Важен также угол наклона: чем он больше, тем легче будет сходить снег с кровли. Для расчета понадобятся данные об экстремальных точках ската и их удаленности друг от друга.
Размеры элементов кровельного материала. Они играют решающую роль в определении шага ферм для навеса, скажем, из поликарбоната. Кстати, это самое популярное покрытие для сооружений, устраиваемых на собственных участках. Панели сотового поликарбоната с легкостью сгибаются, поэтому они подходят для устройства криволинейных покрытий, к примеру, арочных

Все что при этом важно, так это только то, как правильно рассчитать навес из поликарбоната.

Расчет металлической фермы из профильной трубы для навеса выполняют в определенной последовательности:

  • определяют величину пролета, соответствующую техзаданию;
  • чтобы вычислить высоту конструкции, по представленному чертежу подставляют размеры пролета;
  • производят задание уклона. Соответственно оптимальной форме кровли сооружения определяют контуры поясов.

На заметку

Максимально возможный шаг ферм для навеса при использовании профильной трубы равен 175 см.

Навесы схемы чертежи. Навес из поликарбоната своими руками: чертежи, виды и строительство

Как оригинально смотрятся прозрачные козырьки , полупрозрачные навесы, детские площадки. И всё это благодаря современному материалу – поликарбонат. Как он гармонично вписывается в дизайн жилищ. Частные дома обустраиваются хозяевами в виде арок, тем самым создают живописную пристройку, которая прекрасно гармонирует с ландшафтным дизайном.

Конструкция из поликарбоната может выполнять различные функции и иметь различный внешний вид. Чтобы построить такое строение своими руками, следует сделать чертёж. Именно от этой процедуры будет зависеть качество будущего навеса.

Разновидности и область применения

Он прекрасно заменит металл, стекло и дерево. Ни одно загородное строительство не обходится без него.

На прилавках магазина можно встретить несколько видов продукции:

Монолитный или литой

Имеет прекрасный внешний вид, напоминающий бесцветное или цветное стекло, но превосходит его по прочности. Используется в конструкциях с большими нагрузками.

Профилированный

Форму имеет в виде волны. Обладает такими же характеристиками, что и первый вид (монолитный). Простой в монтаже кровли, так как размер листов такой же, как и металл черепицы.

Сотовый

Весьма распространён товар в коммерческом и в частном строительстве. Наличие лёгкого веса и низкой цены делают его доступным. Во время работы с ним не потребуется подсобник, а конструкции можно сделать любой сложности.

Навес из поликарбоната можно встретить во многих местах:

  • в козырьке над балконом.
  • в бассейне.
  • в мангале.
  • в автомобиле.
  • в беседке и патио.
  • над крыльцом;

Преимущества и недостатки

Плюсы поликарбонатных панелей:

  1. Упругий и гибкий материал, можно использовать для всех видов кровли.
  2. По своим характеристикам превосходит пластик и стекло.
  3. Не подвержен резким перепадам температур.
  4. Малый вес.
  5. Достаточная степень прозрачности.
  6. Не подвержен механическим воздействиям.
  7. Простой в монтаже.

Минусы:

  1. Высокая стоимость.
  2. Нет противостояния к абразивным воздействиям.
  3. Расширяется от жары.

Чертёж

Простая схема навеса

Допустим, вы решили сделать навес для машины. Он может быть отдельно стоящей постройкой или опорной конструкцией. При разработке чертежа учитываем класс автомобиля. Далее, к его размерам добавляется 100 см на каждый бок – это и будет размер площадки.

Теперь можно переходить к конструкции навеса. Учитываем уклон верхней поверхности. Чертёж для машины, которая имеет размеры 1,6×4,2 м. Площадка будет иметь размер 2,6×5 м.

Кровля может иметь различную форму и отвечать некоторым требованиям ветровых и снеговых нагрузок. Выполняя чертеж, наносим все размеры элементов, которые участвуют в строительстве.

Приведём пример простейшего типового навеса.

Для установки поликарбонатных листов толщиной менее 8 мм достаточно шага в 600-700 мм.

Для него потребуются:

  • сотовый поликарбонат, толщиной 8 мм;
  • прогоны с профильной трубой 40x25x2 и 50x25x2 мм;
  • ферма арочная (30x30x2 мм);
  • балка (60x60x3 мм);
  • опорные стойки(60x60x3 мм);
  • пятки под стойки (30x30x6 мм);

Все коммуникации должны быть подведены заранее. Покрытием площадки может быть забетонированный участок, плитка.

Козырёк над дверью доступен каждому начинающему владельцу дома или строителю. Для этого, рисуем прямой или гнутый лист с каркасом. Крепление будет проводиться прямо над дверью. Размеры 1400x1000x300 мм.

Для чего нужен?

Спроектированный и составленный чертёж в будущем сэкономит ваше время:

  1. Во-первых , составление грамотного документа, даст возможность правильно выбрать месторасположение и конструкцию.
  2. Во-вторых , можно определиться с количеством материала, тем самым сэкономить денежные средства.

Элементы навеса из профильных изделий

В конструкции имеется нескольких основных элементов, среди которых:

  • стойки;
  • закладные;
  • опорные плиты;
  • арки;
  • направляющие;
  • кровля;
  • прочие – ими могут быть, например, освещение и система водостока.

Для изготовления стоек и столбов подойдут как трубы из профиля, так и изделия, имеющие сечение круглой формы. У последнего варианта имеется существенный недостаток, который заключается в более сложной конфигурации узлов опирания и крепления элементов.

Чтобы возвести на основании чертежа навес из профильной трубы любой формы, задействуют сварку, а также резьбовые или болтовые типы соединений. При создании ферм или прогонов специалисты рекомендуют брать прямоугольные изделия, поскольку на них оказывается существенная нагрузка в поперечном направлении, а именно сверху вниз. При этом практически отсутствуют усилия вдоль оси.

Фундамент

До возведения навеса готовят место установки. Это может быть просто ровная площадка или ее сверху закатывают асфальтом, выкладывают плитку. Если площадку просто ровняют, то тщательно удаляют траву. Для асфальтирования или под плитку со всей зоны снимается 0,3 метра грунта. На дно укладывают агроткань для защиты от прорастания растений. Сверху засыпают слой песка, тщательно трамбуют. Далее засыпают щебень. Под плитку снова засыпают песок, а щебень готовят под асфальтирование.

По периметру выкапывают ямы 0,8 метра глубиной. На дно засыпают песок, а потом щебень. Устанавливают опоры. Необходимо тщательно следить, чтобы они стояли вертикально, без уклона. Для их фиксации заливают яму цементом. Отводится примерно полтора часа на выравнивание их по вертикали. Далее опоры оставляют до застывания смеси.

Есть второй способ их крепления. В качестве опорных используются нарезанные профильные трубы, на верхний конец которых наварена большая квадратная платформа. Они полностью цементируются в грунте. На другую наружную часть вертикальной опоры также приваривается квадрат. Платформы крепятся друг к другу болтами. При таком соединении намного легче обеспечить вертикальность стоек.

Если грунтовые воды подходят достаточно близко к поверхности, по периметру устанавливают трубы. Предусматривают дренажную систему. Желательно не выбирать под площадку низину, где скапливается талая вода.

Состав навесов из профильных труб

Навесы из металлопрофиля состоят из нескольких частей

  • Фундамент: в большинстве случаев, можно обойтись и малым объёмом, так как данные конструкции не обладают огромной массивностью. Однако, желательно перестраховаться и не экономить на безопасности, так как это может привести к необратимому разрушению каркаса без возможности восстановления.
  • Опоры и подвесы: данные части конструкции выступают в роли защиты от разрушения и поломок. Их установка обязательна в любых случаях, ведь без какой-либо из этих деталей невозможно функционирование навеса.
  • Откосы и фермы: их единственная функция — соединение опор и подвесов между собой, тем самым образовывая надёжную систему противодействия деформации.
  • Кровля: дополнительный защитный слой, наносимый непосредственно на материал, из которого состоит конструкция.

Несмотря на прекрасное улучшение функционала навесов, от ферм всё же можно отказаться в нескольких случаях. Если возведение защитной конструкции происходит над небольшой площадью (детская игровая площадка, песочница, крыльцо), то от данной системы дополнительной защиты можно спокойно отказаться, так в ней не будет острой необходимости ввиду отсутствия продолговатых горизонтальных участков.

Иная ситуация наступает при возведении навеса в местах парковки или бассейнов. Здесь горизонтальные участки имеют намного большую длину, из-за чего от ферм отказаться просто нельзя. Напротив, из-за уязвимости к малейшим внешним нагрузкам, приходится отдавать предпочтение в сторону двухтрубных конструкций, соединяющие стойки и раскосы между собой. Данный вид ферм применяется для придания навесам жёсткости и прочности.

При создании фундамента зачастую останавливаются на столбчатом варианте, так как он представляет собой наименее трудоёмкий процесс, при этом, не снижающий работоспособности конструкции. В ходе работы почва не подвергается обильному землеройным процессам, благодаря чему, может использоваться повторно, хоть и с небольшим шансом.

Кровля

Универсальность навесов из профильных труб позволяет им легко модифицироваться. Кровля — технический параметр, обладающий наибольшим количеством возможностей дополнения и улучшения первоначального состава.

Навес из поликарбоната

Разнообразие заключается в большом выборе материалов для покрытия крыши. Кроме стандартной поликарбонатной отделки, можно применять шифер или металлический профнастил. В зависимости от выбора кровли, технические и физические параметры конструкции будут меняться, в зависимости от материала. Так как крыша — основная часть, то именно от кровли и будет зависеть сложность и трудоёмкость работы.

Фермы

Данные части навеса относятся к прикладным связующим участкам конструкции. Их главное свойство и функция — повышение прочности конструкции за счёт объединения опор между собой. Главная величина, характеризующая фермы — угол наклона. Он отвечает за возможность сбрасывания осадков с поверхности крыши. Усреднённое значение данного параметра — 6 градусов, однако рекомендуется использовать 8, так как при нём можно не боятся снега или дождя.

Состав фермы легко модифицируется: внутрь конструкции можно устанавливать стойки, прогоны, дополнительные опоры. Все детали и добавления нужно заносить обязательно заносить в чертёж.

Монтаж позволяет не только горизонтально скреплять основные опоры, выполненные из профильного металла, крестообразными связями, но и осуществлять сборку из пустотелых элементов, что значительно снижает исходный вес каркаса.

Стандарты выбора профильных труб для сооружения ферм

Чтобы выбрать необходимые варианты для улучшения прочности навеса, необходимо изучить  постановление, в котором описываются виды конструкций и грунтовки:

Постановление СНиП 2.01.07-85 о видах конструкций и грунтов
Конструкции и грунтовка
КонструкцииГрунтовка
МеталлическиеСвободные бетонныеИзоляционные бетонныеПромышленный бетонПриродного происхожденияИскусственно насыпные

Характеристики прочности

Необходимые величины для навесов из профильных труб
Величина длины пролёта, м1.22.33.54.55.8
Физические параметры трубыМаксимальная нагрузка на конструкцию, кг
42х42х277.419.47.333.981.77
42х42х398.926.69.544.552.22
52х52х4130.737.7146.573.45
63х63х3200.744.317.28.994.66

Деревянные столбы для навеса

Это самый простой и доступный вид опор под навес, которые можно установить самостоятельно даже при отсутствии специальных навыков. Древесина подойдет любая, но прочная и твёрдая, оптимально отдать предпочтение лиственным породам деревьев.

Стойка может быть цельной деревянной, закопанной у основания в землю, или комбинированной – когда основание столба каменное, и только верх деревянный

В первом случае особенно важно, чтобы материал был хорошо пропитан антисептиками, препятствующими гниению

Установка деревянных столбов для навеса подходит под конструкцию из поликарбоната или досок.

Подготовительные работы

Самое необходимое для создания навеса из профильных труб — правильно составленный чертёж, вмещающий точные размеры, пропорции и детали. Чтобы его составить, необходимо следовать пошаговой инструкции по выполнению.

Чтобы составить схему будущего каркаса, в первую очередь, нужно определиться с местом постройки. Оно играет ключевую роль, ведь от расположения конструкции зависит выбор ресурсов и материалов для осуществления кровли и сооружения дополнительных опор и крыши. Лучшим решением будет отдать предпочтение ровной и стабильной поверхности, не подвергающейся движениям грунта, либо возвышенности без крутых склонов.

Самое нежелательное место для постройки навесов — низина и склон. Всё из-за больших скоплений воды, образующихся после дождя или наводнений. Естественно, они негативно влияют не только на комфорт прибывания, но и на прочность конструкции, подвергая их коррозии. Чтобы избавиться от данной проблемы, необходимо соорудить канализацию, что увеличивает финансовые и временные затраты.

Идеальное место для создания навеса

Дальше следует этап разработки чертежа для конструкции. Схемы могут создаваться как вручную, так и с помощью приборов и искусственного интеллекта. Чтобы соблюсти все точности и подробно изучить подводные камни, рекомендуется составлять чертёж на месте будущей постройки.

Чтобы правильно составить схему навеса из профильных труб, необходимо учесть следующие технические и физические параметры:

Угол наклона ската кровли: данное математическое значение учитывает общий наклон крыши и нагрузки, которые она может выдержать. Формула вычисления индивидуально практически для каждого типа кровли:

Приблизительные значения для каждого вида кровли
Стропильная системаУгол наклона ската, градусы
Односкатная8-18
Двускатная, рассчитанная против влияния снега25-34
Двускатная, необходимая против сильных порывов ветра17-25

Длина стропильной дуги: данная величина рассчитывается исключительно для криволинейных систем кровли, совмещая в себе длину стропильной дуги и ширину навеса. Формула вычисления выглядит следующим образом:

           L=1.6*(b+h/2)

Сечение: необходимо для точного представления о фигуре, её частях и деталей. Играет одну из главных ролей при составлении чертежа, так как в зависимости от данного параметра рассчитывается ширина навеса и подбираются трубы для стоек.

Нужные значения сечения труб и его прикладных параметров
Ширина навесаСечение труб для стропильных систем при толщине стенки, кв.ммСечение труб для стоек при толщине стенок, кв.мм
До 4.642*1941*41
До 5.744*44От 53*53 до 85*85
От 5.8От 46*46 до 62*28От 83*83 до 117*117

Важный момент:

для создания откосов используются трубы меньшего сечения. Это позволяет сэкономить на закупке крупных моделей.

Теперь идёт расчёт технических параметров для создания навесов из профильных труб. Естественно, для каждого дома они индивидуальные, поэтому за основу необходимо брать конкретный результат, наиболее схожий с тем, что будет выполняться далее. Усреднённые технические параметры на примере дома шириной 10х7 представлены далее:

  • Ширина навеса: при желании, его можно выполнить во все стены, при этом, вылет лучше оставить чуть короче. В итоге получается пропорции 10х7.
  • Высота краёв: лучше всего сделать высокие окончания длиннее нижних, так как в этом случае удастся достигнуть баланса в распределении опорных свойств. Оптимальное значение для первых — 2.7мм, для вторых — от 3.8 до 3.9мм.
  • Шаг между стропилами и стойками: в данном случае работает закономерность — чем массивнее материал для кровли, тем данное значение меньше. Усреднённые величины данного параметра варьируются от 110 до 190 см.

Широкий металлический навес

Единственный физический параметр, на который стоит обратить внимание при составлении чертежа — ветровые и снеговые нагрузки на конструкцию во время осадков. Чтобы рассчитать предельное значение прочности навеса, необходимо воспользоваться географическими и геологическими картами

По ним можно определить продолжительность, обильность и ширину осадков.

Последний момент подготовительного этапа — расчёт финансовых издержек из-за проблем с монтажом или брака материала. Итоговый процент потерь составляет от 4 до 10%.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
