Вес профильной трубы – параметры расчетов
Проектирование и расчетов металлических узлов и конструкций подразумевают необходимость знать вес профильной трубы. Так как размеры прямоугольных и квадратных изделий бывают разными, то, например, вес трубы 20х20х1 5 для одного погонного метра будет отличаться от веса профильной трубы сечением 25х25х2 мм.
Прямоугольная или квадратная профтруба используется при возведении опорных конструкций и строительных объектов, но и при изготовлении станочного оборудования, в машиностроении, а также в производстве оборудования и агрегатов специального и общего назначения.
При проектировании этих узлов необходимо учитывать все свойства и характеристики материалов, и вес погонного метра прокатной трубы в том числе.
Важно
Сводная таблица данных о параметрах наиболее распространенных сечений в индивидуальном строительстве и машиностроении:
Параметры, определяющие массу прямоугольной конструкции:
- Форма изделия: востребованными являются труба прямоугольная сечением 30х30х2 мм, квадратный элемент размером 40х40х4 мм, 100х100 мм – эти размеры и формы прокатных стальных элементов чаще всего используются в народном хозяйстве. Это – оптимальная форма трубы, которая послужит в качестве несущего элемента сооружения, отдельных его узлов или в устройствах промышленного оборудования. Ровная плоскость оцинковки (для предохранения от коррозии изделия обычно делают оцинкованными) обеспечивает прочное сопряжение деталей, а сам способ соединения не вызывает трудностей – это сварка, хомуты, фитинги или фланцы;
- Массу элемента для одного погонного метра рассчитывают по простым формулам, но эти данные позволяют использовать результаты вычислений для реализации сложных проектов;
- Размеры прокатных изделий прямоугольной формы – это толщина стенки трубы, ее высота и ширина. Чем больше размеры, тем масса прокатного изделия будет больше. Этот параметр оцинкованной или черной стальной трубы в основном определяет сложность конструирования для овальных изделий;
- Удельная плотность металла – это соотношение массы и объема. Удельная плотность имеет единицу измерения кг/м2. Стальная труба прямоугольная имеет удельный вес 1 метра в пределах 7500-7800 кг/м2.
Необходимость расчета веса профильных изделий
В индивидуальном строительстве часто пренебрегают значением веса металлопроката при составлении проектов небольших и несложных конструкций. Но этот параметр конструкции определяет возможность выдерживания ею определенных нагрузок в точках соединения прямоугольных или квадратных элементов. А рассчитать нагрузку без взвешивания или предварительного вычисления не представляется возможным.
Сферы применения профильных труб
Именно многообразие сырьевой базы объясняет столь широкую область применения профтруб. Они активно используются в строительстве, индустрии рекламы и дизайна, машиностроении, тяжелой и легкой промышленности, сельскохозяйственном комплексе.
Из профильных труб собирают:
Несущие стальные конструкции каркасных домов, павильонов, тепличных комплексов и других построек жилого, коммерческого и иного назначения.
Разнообразные заборы, навесы и беседки.
Каркасы рекламных конструкций.
Детские и спортивные площадки, остановки общественного транспорта.
Строительные леса, лестницы и многое другое.
Профтрубы востребованы при производстве мебели и запчастей для разнообразной техники, кабель-каналов и вентиляционных отводов, оконных рам.
Особенности эксплуатации профильных конструкций
- Ключевое требование к профильным конструкциям, как и к любым другим сооружениям, – соответствие уровню расчетных нагрузок. При превышении нормативных показателей многократно повышается риск деформации и даже разрушения профтрубы.
- Пластиковый профиль не требует особого ухода, он легко очищается как обычной водой, так и специализированными моющими средствами, а при желании может многократно окрашиваться.
- Нержавеющие профили окрашивать нет необходимости, а значит, их можно оставить в первозданном виде. Профильные трубы из оцинковки и черной стали требуют дополнительной и системной обработки защитными антикоррозийными составами и краской по металлу.
Упаковка, транспортировка и хранение профильных труб
Профтрубы реализуются как штучно, так и связанными стальной проволокой упаковками весом, как правило, до 9 тонн. При транспортировке и хранении желательно избегать воздействия атмосферных осадков, а пластиковый профиль нужно защищать еще и от солнца.
3 Формульный расчет массы прямоугольных и квадратных труб
Чтобы установить максимально точно, какую массу имеет труба профильная (вес 1 метра такого изделия), необходимо принять во внимание объем металла, который был потрачен на производство конструкции. Для этого сначала рассчитывают площадь поперечного сечения трубы, а затем, полученную величину умножают на протяженность отрезка металлопроката. Теперь, когда объем использованного металла известен, его следует умножить на плотность материала, служащего сырьем для выпуска трубы
Итогом последней операции будет теоретическая масса готового изделия
Теперь, когда объем использованного металла известен, его следует умножить на плотность материала, служащего сырьем для выпуска трубы. Итогом последней операции будет теоретическая масса готового изделия
Важно учесть – разные марки стали имеют различные показатели плотности, которые могут весьма значительно отличаться друг от друга
Кроме того, конфигурация геометрически правильной профильной трубы, задуманной теоретически, никогда не соответствует ее реальной форме, получающейся на практике. “Безупречная” форма, например, не предполагает наличия в изделии скругленных углов внутреннего и внешнего радиуса, по теории они могут быть только прямыми, и никак иначе.
Учитывая все изложенное выше, можно сделать вывод – реальная и расчетная масса метра профильного изделия в любом случае будут отличными друг от друга (иногда незначительно, а в некоторых случаях очень существенно). В связи с этим формульная схема расчета не рекомендуется для расчета веса при сооружении сложных и ответственных конструкций.
Давайте на конкретном примере посмотрим, как выполнить расчет массы метра квадратной трубы с толщиной стенок 3 мм и сторонами 60х60 мм по формуле: М.П. = S*2*(А+В)*ρ, где:
- А и В – это показатели длины сторон, выраженные в метрах;
- S – толщина (также в метрах);
- Ρ – плотность стали в килограммах на кубический метр (обычно принимается ее среднее значение равное 7850).
Подставляем в указанную формулу известные нам значения и получаем:
М.П. = 0,003*2*(0,06+0,06)*7850 = 5,65 кг.
Полученные килограммы и являются массой одного метра погонного квадратного профильного изделия со сторонами 60 мм. Если сравнить данный показатель с табличными данными (5,25 кг), мы увидим, что разница между ними получится 0,4 кг.
Что такое профильная труба
Профильные трубы — это трубы, сечение которых отличается от круга. Они могут быть овальными, квадратными и прямоугольными. Овальные используются редко. Чаще всего, когда говорят о профильной трубе, имеют в виду либо квадратную, либо прямоугольную. Ее еще называют профилированной, профтрубой, профиль металлический/стальной, металлопрофиль, трубный профиль. Встречаются также названия по сечению — квадратная или прямоугольная. В общем, названий немало, но все это один и тот же материал.
Когда говорят о размерах профильной трубы, имеют в виду ее наружные габариты. Также в номенклатуре ставится толщина стенки. Таким образом, чем больше толщина стенки, тем меньше будет внутреннее сечение
Иногда это важно и стоит принимать во внимание
Что такое профтруба — металлопрокат с сечением в виде прямоугольника, квадрата или овала
Каждый из видов сечения профильной трубы прописан в отдельном стандарте. Там описан весь сортамент, с указанием размеров сечения, толщины стенки и веса погонного метра трубы.
- квадратного сечения ГОСТ 8639-82;
- прямоугольного 8645-68;
- овального 8642-68.
Почему же используют обычно квадратную или прямоугольную трубу, а не овальную? Профильная более устойчива к некоторым видам нагрузки, чем круглая. А потому что с квадратом проще делать соединение, каким бы оно ни было — сварным, на болтах, заклепках или крепежных элементах. А еще потому, что за счет ребер жесткости профтруба выдерживает большие нагрузки. Это при одинаковом радиусе, толщине стенки и из металла той же марки.
Минус профильной трубы квадратного или прямоугольного сечения в том, что при превышении нагрузки она складывается. Быстро и резко. А это приводит, обычно, к разрушению конструкции. Круглая труба долго гнется и ломается очень нескоро. Есть время принять меры — снизить нагрузку или усилить конструкцию.
Как перевозить
Трубы небольшого диаметра перевозят увязанными в пучки. Их обязательно нужно закреплять в кузове автомобиля таким образом, чтобы они не двигались в процессе транспортировки по полу, не бились о борта и другие грузы, не выступал за пределы габарита автомобиля. Для этого используются доски, ложементы, специальные коврики, ригеля, специальные ремни, проволока (катанка). Двигающиеся пучки могут спровоцировать аварийные ситуации на дороге. Нельзя размещать пучки по диагонали, в открытых грузовиках можно перевозить трубы с размерами стенки не более 500 мм.
При перевозке крупных труб следует воспользоваться услугами опытного перевозчика и специализированными автомобилями.
Разнообразие профтруб
Использование этого материала происходит в различных сферах, где особо предъявляют требования к точности весу надёжности и стойкости материала. В качестве формы профтрубы используют квадратную, каплевидную, прямоугольную, овальную. Часто применяется антикоррозийное покрытие для того, чтобы улучшить стойкость к воздействию внешних агрессивных, химических средств.
Ещё одним исполнением профтруб является её производство из различных сортов нержавеющей стали. Такой тип изделия применяется в химической и пищевой промышленности.
В промышленности производятся изделия длиной от 6 до 12 погонных метров. В нашей стране есть несколько типов стальных профтруб, а также данных изделий из нержавеющей стали, которые изготавливаются по ГОСТу. Это стальные квадратные, стальные прямоугольные, стальные электросварные прямошовные, стальные электросварные холоднодеформированные, бесшовные холодно — и тепло-деформированные из коррозионно-стойкой стали.
Сортимент формируется по таким параметрам, как:
- длина;
- габариты сечения профиля;
- тип профиля.
Сортамент алюминиевых труб квадратного сечения
В этом случае сортамент определяется ГОСТом 18475-82, который определяет технические параметры алюминиевых труб не только квадратных (КВ), но и прямоугольных (ПР), круглых (КР) сечений, а также фасонных (ФС).
Согласно указанному документу, холоднодеформированные трубы из этого металла маркируются в зависимости от завершающего процесса обработки алюминия.
Значения символов маркировки:
- М – отожжённые;
- Н – нагартованные;
- Т – естественно состаренные;
- Т1 – искусственно состаренные;
- ТН – нагартованные и состаренные естественно;
- Т1Н – нагартованные и состаренные искусственно.
Применяемые в процессе производства сплавы алюминия:
- АМг1, АВ, Д1 – для изделий из отожжённого и нагартованного материала;
- АВ и Д1 – для закалённых и состаренных труб.
Как и в случае стальных труб, допускаются искривления поверхности продукции:
- по длине – не более 1 мм на погонный метр изделия;
- по значению скручивания (плавного) – не выше 1° на погонный метр;
- по значению прогиба в поперечнике: для сторон квадрата до 50 мм максимальное значение составляет 0,5 мм; свыше 50 мм – 0,75 мм.
Учитывая, что алюминий достаточно гладок без дополнительной обработки, продукция сечения до 32 мм продаётся без зачистки; изделия большего размера по дополнительному требованию покупателя могут быть зачищены.
Эксплуатационные сферы и преимущества профтруб
Эксплуатационная принадлежность вышеуказанных изделий довольно обширна, однако, наиболее распространённым вариантом их использования является монтаж различных каркасных конструкций. Это связано с техническими характеристиками профтруб, среди которых выделяется прочность, являющаяся необходимой при возведении каркасных конструкций. Профтрубы используются при установке заборов с использованием профнастила (профлиста), различных ограждений, а также в качестве элементов декора.
Таким образом, применение профтруб позволяет не только выполнить конструкцию необходимой прочности, но и снизить общие финансовые затраты при строительстве. Однако такая экономия возможна только в случае строгого контроля производителем размеров профтруб. Они должны соответствовать стандартам, которые прописываются в ГОСТе.
Рассмотрим основные преимущества профилированных труб:
- такие изделия устойчивы к высоким нагрузкам;
- относительная дешевизна этих изделий, которая обуславливается количеством материала, используемого для их производства;
- лёгкий вес;
- устойчивость к механическим воздействиям.
Профильные трубы могут служить основой для самых разных конструкций, но нужно правильно выбирать размер сечения, чтобы сооружение было надежным
Наиболее распространённым материалом при производстве этих изделий является сталь. Стальные профтрубы отличаются тем, что имеют самый высокий коэффициент прочности.
Труба профильная
/ Стройматериалы / Труба профильная
| Труба профильная | тн | 15х15х1,5 | 50600.00 |
| Труба профильная | тн | 20х20х1,5; 25х25х1,5; 30х20х1,5; 30х30х1,5; 50х25х1,5 | 49390.00 |
| Труба профильная | тн | 20х20х2,0; 30х20х2,0; 40х20х2,0; 40х25х2,0; 120х120х8,0; 140х140х5,0/6,0/7,0; 150х100х6,0/8,0; 150х150х8,0; 160х80х5,0; 160х120х4,0 | 47740.00 |
| Труба профильная | тн | 25х25х2,0; 30х30х2,0; 50х30х2,0; 60х30х2,0; 60х40х2,0 | 47300.00 |
| Труба профильная | тн | 28х25х2,0; 40х40х2,5/3,0/4,0; 50х50х3,0/4,0; 60х60х2,5/3,0/3,5/4,0; 70х70х4,0/5,0 | 46640.00 |
| Труба профильная | тн | 30х30х3,0 | 35750.00 |
| Труба профильная | тн | 40х20х1,5 | 49610.00 |
| Труба профильная | тн | 40х20х2,5/3,0 | 47190.00 |
| Труба профильная | тн | 40х25х1,5 | 49170.00 |
| Труба профильная | тн | 40х25х2,5/3,0; 40х40х2,0; 50х25х2,0; 50х50х2,0; 60х60х2,0; 80х40х2,0 | 47080.00 |
| Труба профильная | тн | 40х40х1,5; 120х120х7,0 | 49060.00 |
| Труба профильная | тн | 50х25х2,5; 50х30х2,5/3,0; 60х30х2,5/3,0; 60х40х2,5/3,0/4,0; 120х120х4,0/5,0/6,0 | 46750.00 |
| Труба профильная | тн | 60х60х5,0 | 50050.00 |
| Труба профильная | тн | 70х70х3,0; 80х40х2,5/3,0/4,0; 80х60х3,0/4,0; 80х80х3,0/4,0/5,0/6,0; 90х90х4,0/5,0; 100х40х4,0; 100х50х3,0/4,0; 100х60х3,0/4,0/5,0; 100х80х4,0; 100х100х3,0/4,0/5,0/6,0; 120х60х4,0/5,0; 120х80х4,0/6,0 | 46420.00 |
Минимальный объем заказа: от 10000 руб
Диаметры стальных труб таблица размеров
- Описание
- Сфера применения
- Преимущества
Труба профильная выпускается из углеродистой, нержавеющей и легированной стали, в процессе производства применяется гальваническая обработка, оцинковка или порошковая окраска.
Это крепкое и многофункциональное изделие, которое применяется активно в строительных сферах, в промышленности и быту. Благодаря своей невысокой металлоемкости, профильная труба позволяет существенно экономить на бюджете строительства (до 20%).
Труба профильная. Классификация материала
По форме поперечного размера профильная труба делится на такие разновидности:
- овальная – ГСТ 8642-68;
- прямоугольная – ГОСТ 8645-68;
- квадратная – ГОСТ 8639-82.
В соответствии со стандартами, у квадратных и прямоугольных профильных труб размер ребер жесткости находится в пределах 15-450 мм, при мерной длине – 6-12 мм и толщине металла – 1-12 мм.
Производство профильной трубы
Профильная труба выпускается одним из двух способов:
- Сварочный способ – профильные трубы производят из листового металла, который сгибают, придавая изделию нужную форму, а стык заваривается по всей длине.
- Холодная или горячая вальцовка. Для этого используется круглая заготовка (электросварная или бесшовная), которую пропускают сквозь систему сдавливающих валиков и на выходе получается профиль квадратной формы.
Если вам нужна качественная труба профильная (размеры и цены указаны на сайте), соответствующая ГОСТ, можете заказать в компании «От А до Я теплострой». Оплата возможна наличным и безналичным расчетом.
Профили с прямоугольным или квадратным сечением применяют чаще всего для производства сварных конструкций в масштабных строительствах.
Изделие незаменимо при сооружении каркасов зданий, пролетов и перекрытий, различных металлоконструкций – телевизионных вышек, опоры рекламных щитов, строительных лесов и пр. Труба из холоднокатаной стали широкое применяется при производстве мебели – это ножки стульев, столов, механизмы и каркасные элементы.
Материал используют и в быту – для опорных стоек заборов, каркаса для теплиц, в качестве основы под межэтажные и чердачные лестницы.
Среди достоинств профильной трубы стоит выделить следующее:
- долговечность и надежность;
- износоустойчивость;
- способность выдерживать значительные нагрузки;
- устойчивость к химическим веществам;
- доступная стоимость.
Назад
Применяемая в строительстве профильная труба: размеры, таблицы
Каждый вид труб, балок и профиля предназначен для определенных целей. Для строительства подходят изделия со средней толщиной стенки от 8 до 12 мм. При изготовлении такого металлопроката используют заготовки из стали марки Ст3сп/пс5, выпущенные в соответствии с ГОСТ 14637-89. Также применяется металл повышенной прочности марки 09Г2С (это профиль по ГОСТ 19281-89).
Наиболее востребованными считаются профтрубы – универсальный металлопрокат с ребрами жесткости. Их применяют для строительства:
- спортивных и детских площадок;
- спорткомплексов и бассейнов;
- ограждений и заборов;
- металлоконструкций каркасного типа;
- навесов всевозможного назначения;
- билбордов и рекламных щитов;
- флагштоков и вышек;
- остановок городского транспорта и пр.
В строительстве используются трубы со средней толщиной стенки от 8 до 12 мм
Для каждого объекта требуется определенный профиль. Согласно стандартизации изделия по форме сечения классифицируются как «прямоугольник», «квадрат», «овал» и «многоугольник».
Стандартные размеры труб в дюймах и миллиметрах, таблица
Изделия прямоугольного сечения соответствуют таким параметрам:
- технические требования – ГОСТ 13663-86;
- вес 1 пог. м – от 0,348 до 55,71 кг;
- сечение – от 15х10 до 180х150 мм;
- толщина стенки трубы – от 0,8 до 12,0 мм.
Профиль квадратного сечения:
Прямоугольные профильные трубы имеют стандартное сечение в пределах от 15х10 до 180х150 мм
- технические требования – ГОСТ 8639-82;
- вес 1 пог. м – от 0,22 до 70,33 кг;
- сечение – от 10х10 до 180х180 мм;
- толщина стенки стальной трубы – от 0,8 до 14 мм.
Арочный профиль (трубы овального сечения):
- техстандарт – ГОСТ 8642-68;
- вес 1 пог. м – от 0,513 до 38,7 кг;
- сечение – от 6х3 до 72х22 мм;
- толщина стенки – от 0,5 до 2,5 мм.

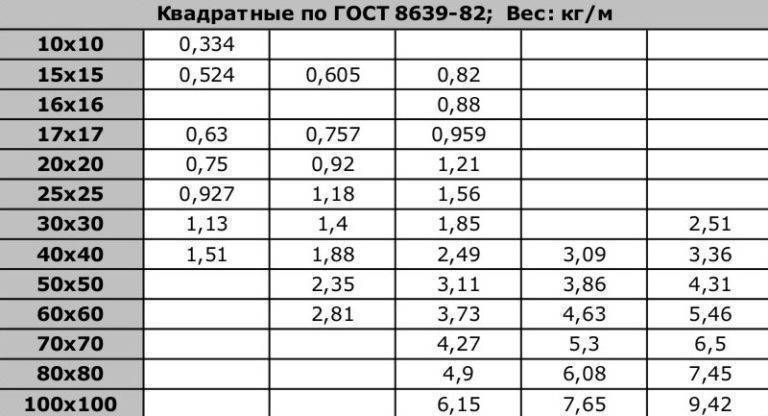

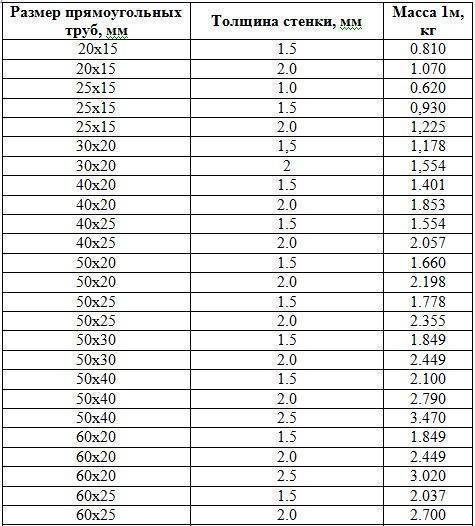

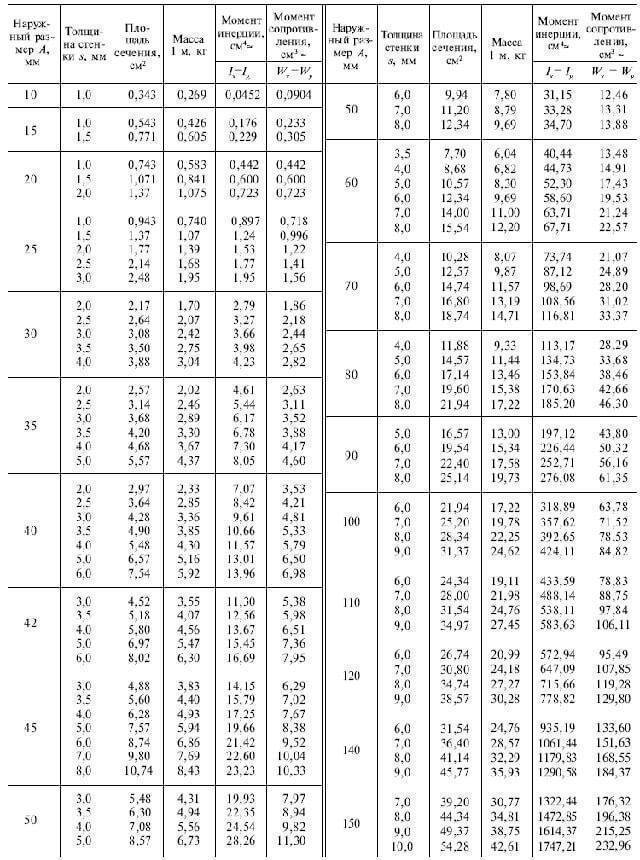

Данная таблица ознакомит со стандартными размерами и весом стальных труб:
| Форма среза | Сечение, мм | Стенка, мм | Вес, кг |
| Прямоугольник | от 10х15 до 1502х180 | от 0,8 до 12,0 | от 0,348 до 55,71 |
| Квадрат | от 10х10 до 180х180 | от 0,8 до 14,0 | от 0,22 до 70,33 |
| Эллипс (овал) | от 6х3 до 72х22 | от 0,5 до 2,5 | от 0,0513 до 3,87 |
В технической документации могут встретиться следующие обозначения:
- ГОСТ – госстандарт для труб, применяемых в газо-, нефте- и теплопроводах;
- DIN/EN – евросортамент стальных труб в соответствии с DIN 2448 и DIN 2458;
- ISO – стандарт диаметров сантехнических и инженерных систем;
- SMS – шведский стандарт диаметров труб и запорной арматуры;
- ДУ (Dy) – условный проход.
Если требуется размер изделия, представленный в миллиметрах, перевести в дюймы, величину округляют с большим значением. В 1 дюйме (inch) содержится 25,4 мм, что дает погрешность при округлениях, учитываемую при покупке.
Таблица диаметров труб в дюймах и миллиметрах:
| Диаметр труб, дюймы | Диаметр труб, мм |
| 1/2 | 15 |
| 3/4 | 20 |
| 1 | 25 |
| 1+1/4 | 32 |
| 1+1/2 | 40 |
| 2 | 50 |
| 2+1/2 | 70 |
| 3 | 80 |
| 4 | 100 |
Как лучше перевезти профтрубу от металбазы до вашего участка
Узнав вес и размер квадратной трубы, придется призадуматься, а на чем увезти профиль такого размера. Безусловно всё зависит от общего количества и габаритов труб.
Различные виды транспорта способны уместить в себя разные профили. Давайте разберемся, как можно перевезти трубы того или иного типоразмера.
8-12 метров
Для перевозки профильных труб такого размера потребуется длинномерный автомобиль с общей длинной борта 13.5 м. Данный сортамент это самый тяжелый и в то же время самый вместительный грузоперевозчик. Во многие города въезд такого транспорта запрещен, поэтому маршрут перевозки следует обдумать заранее, а по возможности нанять другой транспорт и закупить профиль меньшей длины.
6 метров (самый распространенный вариант)
Чаще всего металлобазы предлагают профильные трубы длинной 6 метров, их перевезти легче, они имеют меньшую массу, а главное они соответствуют запросам большинства клиентов. Если вам необходимо перевезти 1-4 таких профиля, то можно использовать в виде перевозчика обычную газель – дорого и сердито, не каждый водитель согласится на такую затею, ведь монтаж груза будет «с изюминкой».
Если же профильных труб больше 4, то лучше нанять «Камаз» или фуру – они довезут груз в надежности и сохранности, а главное не возникнет никаких проблем на пути к участку.
3 метра
Трехметровый профиль увезти можно практически на любом автомобиле, но согласно КоАП лучше всего конечно провести эту процедуру с помощью газели. В ней вы можете поместить несколько десятков изделий этой длины.
В любом случае лучше не рисковать и нанимать машину с кузовом большей длинны чем габариты профильных изделий которые вы решили перевезти, так вы обезопасите водителя от штрафов, а себя от лишней нервотрепки при доставке строительных материалов.
Размеры квадратной профильной трубы и вес погонного метра
Труба квадратного сечения идет чаще на стойки, из нее собирают несущий каркас, а перемычки делают из прямоугольной. К такому каркасу проще крепить материалы (любые). А еще, при прочих равных, прочность на изгиб у квадратной профильной трубы выше. Она сравнима с показателями двутавровой балки. Но сопротивление скручивающим нагрузкам у круглой трубы намного выше. Так что это надо учитывать.
Но чтобы не было проблем, надо выдерживать рекомендованные размеры профильных труб. Как уже говорили, все размеры (сортамент) прописаны в ГОСТах. Там же указана возможная толщина стенки. У труб малого размера — от 10 до 35 мм в диаметре — толщина от 0,8 мм до 5 мм. Но у труб со стороной 10 мм и 15 мм стенки не толще чем 1,5 мм. Дальше идет постепенное увеличение минимального размера. Например, у 40*40 мм есть самая тонкая стенка 1,4 мм, у 45*45 мм уже тоньше 3,0 мм стенки нет. Та же тенденция соблюдается и дальше. Чем больше размер профильной трубы, тем толще стенки.

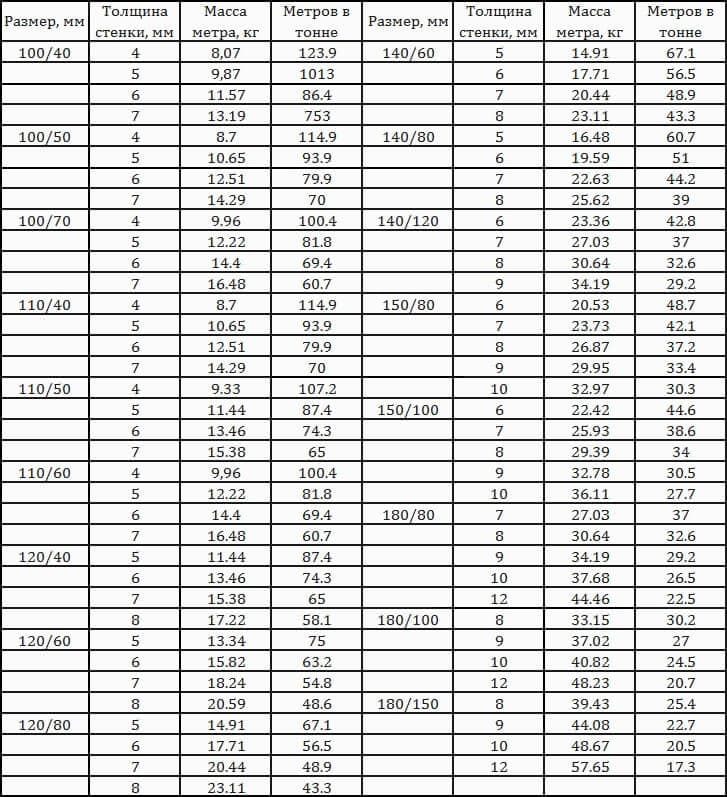

| Размер в мм | Вес одного метра, кг | Размер в мм | Вес одного метра, кг | Сечение профильной трубы в мм | Вес одного метра, кг | Сечение профильной трубы в мм | Вес одного метра, кг | Сечение профильной трубы в мм | Вес одного метра, кг | Сечение профильной трубы в мм | Вес одного метра, кг |
| Труба квадратная 10х10х0,8 | 0,222 | Труба квадратная 30х30х0,8 | 0,725 | Профильная квадратная труба 40х40х3,5 | 3,85 | Профильная квадратная труба 60х60х2 | 3,59 | Профильная квадратная труба 90х90х3 | 8,07 | Профильная квадратная труба 150х150х9 | 38,75 |
| 10х10х0,9 | 0,246 | 30х30х0,9 | 0,811 | 40х40х4 | 4,30 | 60х60х2,5 | 4,43 | 90х90х4 | 10,59 | 150х150х10 | 42,61 |
| 10х10х1 | 0,269 | 30х30х,1 | 0,897 | 40х40х5 | 5,16 | 60х60х3 | 5,25 | 90х90х5 | 13,00 | Профильная квадратная труба 180х180х8 | 42,34 |
| 10х10х1,2 | 0,312 | 30х30х1,2 | 1,07 | 40х40х6 | 5,92 | 60х60х3,5 | 6,04 | 90х90х6 | 15,34 | 180х180х9 | 47,23 |
| 10х10х1,4 | 0,352 | 30х30х1,3 | 1,15 | Профильная квадратная труба 42х42х3 | 3,55 | 60х60х4 | 6,82 | 90х90х7 | 17,58 | 180х180х10 | 5,03 |
| Труба квадратная 15х15х0,8 | 0,348 | 30х30х1,4 | 1,23 | 42х42х3,5 | 4,07 | 60х60х5 | 8,30 | 90х90х8 | 19,73 | 180х180х12 | 61,36 |
| 15х15х0,9 | 0,388 | 30х30х1,5 | 1,31 | 42х42х4 | 4,56 | 60х60х6 | 9,69 | Профильная квадратная труба 100х100х3 | 9,02 | 180х180х14 | 70,33 |
| 15х15х1 | 0,426 | 30х30х2 | 1,70 | 42х42х5 | 5,47 | 60х60х7 | 11,00 | 100х100х4 | 11,84 | Трубы квадратные специальных размеров | |
| 15х15х1,2 | 0,501 | 30х30х2,5 | 2,07 | 42х42х6 | 6,3 | 60х60х8 | 12,20 | 100х100х5 | 14,58 | 32х32х4 | 3,30 |
| 15х15х1,4 | 0,571 | 30х30х3 | 2,42 | Профильная квадратная труба 45х45х2 | 2,65 | Профильная квадратная труба 70х70х3 | 6,19 | 100х100х6 | 17,22 | 36х36х4 | 3,80 |
| 15х15х1,5 | 0,605 | 30х30х3,5 | 2,75 | 45х45х3 | 3,83 | 70х70х3,5 | 7,14 | 100х100х7 | 19,78 | 40х40х2 | 2,33 |
| Труба квадратная 20х20х0,8 | 0,474 | 30х30х4 | 3,04 | 45х45х3,5 | 4,40 | 70х70х4 | 8,07 | 100х100х8 | 22,25 | 55х55х3 | 4,78 |
| 20х20х0,9 | 0,529 | Труба квадратного сечения 35х35х0,8 | 0,85 | 45х45х4 | 4,93 | 70х70х4 | 9,89 | 100х100х9 | 24,62 | 65х65х6 | 10,63 |
| 20х20х1 | 0,583 | 35х35х0,9 | 0,953 | 45х45х5 | 5,94 | 70х70х6 | 11,57 | Профильная квадратная труба 110х110х6 | 19,11 | ||
| 20х20х1,2 | 0,689 | 35х35х1,4 | 1,45 | 45х45х6 | 6,86 | 70х70х7 | 13,19 | 110х110х7 | 21,98 | ||
| 20х20х1,4 | 0,791 | 35х35х1,5 | 1,55 | 45х45х7 | 7,69 | 70х70х8 | 14,71 | 110х110х8 | 24,76 | ||
| 20х20х1,5 | 0,841 | 35х35х2 | 2,02 | 45х45х8 | 8,43 | Профильная квадратная труба 80х80х3 | 7,13 | 110х110х9 | 27,45 | ||
| 20х20х2 | 1,075 | 35х35х2,5 | 2,46 | Профильная квадратная труба 50х50х2 | 2,96 | 80х80х3,5 | 8,24 | Профильная квадратная труба 120х120х6 | 20,99 | ||
| Труба квадратная 25х25х0,8 | 0,599 | 35х35х3 | 2,89 | 50х50х2,5 | 3,64 | 80х80х4 | 9,33 | 120х120х7 | 24,16 | ||
| 25х25х0,9 | 0,670 | 35х35х3,5 | 3,30 | 50х50х3 | 4,31 | 80х80х5 | 11,44 | 120х120х8 | 27,27 | ||
| 25х25х1 | 0,740 | 35х35х4 | 3,67 | 50х50х3,5 | 4,94 | 80х80х6 | 13,46 | 120х120х9 | 30,28 | ||
| 25х25х1,2 | 0878 | 35х35х5 | 4,37 | 50х50х4 | 5,56 | 80х80х7 | 15,38 | Профильная квадратная труба 140х140х6 | 24,76 | ||
| 25х25х1,4 | 1,01 | Профильная квадратная труба 40х40х1,4 | 1,67 | 50х50х4,5 | 6,16 | 80х80х8 | 17,22 | 140х140х7 | 28,57 | ||
| 25х25х1,5 | 1,07 | 40х40х1,5 | 1,78 | 50х50х5 | 6,73 | 80х80х9 | 18,97 | 140х140х8 | 32,29 | ||
| 25х25х2 | 1,39 | 40х40х2 | 2,33 | 50х50х6 | 7,80 | 80х80х10 | 20,63 | 140х140х9 | 35,93 | ||
| 25х25х2,5 | 1,68 | 40х40х2,5 | 2,85 | 50х50х7 | 8,79 | 80х80х11 | 22,20 | Профильная квадратная труба 150х150х7 | 30,77 | ||
| 25х25х3 | 1,95 | 40х40х3 | 3,36 | 50х50х8 | 9,69 | 140х140х8 | 34,81 |
В таблицах также указан вес погонного метра профильной трубы каждого размера. Он нужен не только для того, чтобы можно было рассчитать нагрузку на транспорт. Используя эти данные можно проконтролировать толщину стенки. Вы можете взвесить кусок трубы, высчитать вес погонного метра, а потом сравнить с нормативом. Если данные близки, все нормально. Если реальный вес получился гораздо меньше, толщина стенки меньше заявленной. Правда, в таблице указан вес при плотности стали 7,85 г/см². Если плотность стали трубы меньше, это надо будет учитывать.
Дюймы против мм. Откуда путаница и когда необходима таблица соответствия
Трубы, диаметр которых обозначается дюймами (1″, 2″) и/или долями дюймов (1/2″, 3/4″), являются общепринятым стандартом в водо — и водогазоснабжении.
А трудность в чем?
Снимите размеры с диаметра трубы 1″ (о том как измерять трубы написано ниже) и вы получите 33,5 мм, что естественно не совпадает с классической линейной таблицей перевода дюймов в мм ( 25.4 мм ).
Как правило монтаж дюймовых труб проходит без затруднений, но при их замене на трубы из пластика, меди и нержавеющей стали возникает проблема — несоответствие размера обозначенного дюйма (33,5 мм) к его реальному размеру (25,4 мм).
Обычно этот факт вызывает недоумение, но если глубже заглянуть в процессы происходящие в трубе, то логика несоответствия размеров становится очевидна и непрофессионалу. Все довольно просто — читайте дальше.
Дело в том, что при создании водного потока ключевую роль играет не внешний, а внутренний диаметр и по этой причине для обозначения используется именно он.
Однако несоответствие обозначаемых и метрических дюймов все равно остается, т. к. внутренний диаметр стандартной трубы составляет 27,1 мм, а усиленной — 25,5 мм. Последнее значение стоит довольно близко к равенству 1»=25,4 но все же им не является.
Разгадка состоит в том, что для обозначения размера труб применяется номинальный, округленный до стандартного значения диаметр (условный проход Dy). Величина условного прохода подбирается так, чтобы пропускная способность трубопровода увеличивалась от 40 до 60% в зависимости от роста величины индекса.
Пример:
Наружный диаметр трубной системы равен 159 мм, толщина стенки трубы 7 мм. Точный внутренний диаметр будет равен D = 159 — 7*2= 145 мм. При толщине стенки 5 мм размер составит 149 мм. Однако, как в первом так и во втором случае условный проход будет иметь один номинальный размер 150 мм.
В ситуациях с пластиковыми трубами для решения проблемы несоответствующих размеров используются переходные элементы. При необходимости заменить или состыковать дюймовые трубы с трубами, выполненными по реальным метрическим размерам — из меди, нержавейки, алюминия, следует брать во внимания и наружный, и внутренний диаметры.
Таблица соответствия условного прохода дюймам
| Ду | Дюймы | Ду | Дюймы | Ду | Дюймы |
| 6 | 1/8″ | 150 | 6″ | 900 | 36″ |
| 8 | 1/4″ | 175 | 7″ | 1000 | 40″ |
| 10 | 3/8″ | 200 | 8″ | 1050 | 42″ |
| 15 | 1/2″ | 225 | 9″ | 1100 | 44″ |
| 20 | 3/4″ | 250 | 10″ | 1200 | 48″ |
| 25 | 1″ | 275 | 11″ | 1300 | 52″ |
| 32 | 1(1/4)» | 300 | 12″ | 1400 | 56″ |
| 40 | 1(1/2)» | 350 | 14″ | 1500 | 60″ |
| 50 | 2″ | 400 | 16″ | 1600 | 64″ |
| 65 | 2(1/2)» | 450 | 18″ | 1700 | 68″ |
| 80 | 3″ | 500 | 20″ | 1800 | 72″ |
| 90 | 3(1/2)» | 600 | 24″ | 1900 | 76″ |
| 100 | 4″ | 700 | 28″ | 2000 | 80″ |
| 125 | 5″ | 800 | 32″ | 2200 | 88″ |
Таблица соответствия диаметра условного прохода, резьбы и наружных диаметров трубопровода в дюймах и мм.
| Условный проход трубы Dy. мм | Диаметр резьбы G». дюйм | Наружный диаметр трубы Dn. мм | ||
| Трубы стапьные водо/водогазoпроводные ГОСТ 3263-75 | Трубы стальные эпектросварные прямошовные ГОСТ 10704-91. Трубы стальные бесшовные горячедеформированные ГОСТ 8732-78. ГОСТ 8731-74 (ОТ 20 ДО 530 мл) | Полимерная труба. ПЭ, ПП, ПВХ | ||
| 10 | 3/8″ | 17 | 16 | 16 |
| 15 | 1/2″ | 21.3 | 20 | 20 |
| 20 | 3/4″ | 26.8 | 26 | 25 |
| 25 | 1″ | 33.5 | 32 | 32 |
| 32 | 1 1/4″ | 42.3 | 42 | 40 |
| 40 | 1 1/2″ | 48 | 45 | 50 |
| 50 | 2″ | 60 | 57 | 63 |
| 65 | 2 1/2″ | 75.5 | 76 | 75 |
| 80 | 3″ | 88.5 | 89 | 90 |
| 90 | 3 1/2″ | 101.3 | ||
| 100 | 4″ | 114 | 108 | 110 |
| 125 | 5″ | 140 | 133 | 125 |
| 150 | 6″ | 165 | 159 | 160 |
| 160 | 6 1/2″ | 180 | 180 | |
| 200 | 219 | 225 | ||
| 225 | 245 | 250 | ||
| 250 | 273 | 280 | ||
| 300 | 325 | 315 | ||
| 400 | 426 | 400 |
ГОСТ — государственый стандарт , используемый в тепло — газо — нефте — трубопроводах
ISO — стандарт обозанчения диаметров, используется в сантехнических инженерных системах
SMS — шведский стандарт диаметров труб и запорной арматуры
DIN / EN — основной евросортамент для стальных труб по DIN2448 / DIN2458
ДУ (Dy) — условный проход
Таблицы с размерами полипропиленовых труб представлены в следующей статье >>>
Таблица соответствия условного диаметра труб с международной маркировкой
| ГОСТ | ISO дюйм | ISO мм | SMS мм | DIN мм | ДУ |
| 8 | 1/8 | 10,30 | 5 | ||
| 10 | 1/4 | 13,70 | 6,35 | 8 | |
| 12 | 3/8 | 17,20 | 9,54 | 12,00 | 10 |
| 18 | 1/2 | 21,30 | 12,70 | 18,00 | 15 |
| 25 | 3/4 | 26,90 | 19,05 | 23(23) | 20 |
| 32 | 1 | 33,70 | 25,00 | 28,00 | 25 |
| 38 | 1 ¼ | 42,40 | 31,75 | 34(35) | 32 |
| 45 | 1 ½ | 48,30 | 38,00 | 40,43 | 40 |
| 57 | 2 | 60,30 | 50,80 | 52,53 | 50 |
| 76 | 2 ½ | 76,10 | 63,50 | 70,00 | 65 |
| 89 | 3 | 88,90 | 76,10 | 84,85 | 80 |
| 108 | 4 | 114,30 | 101,60 | 104,00 | 100 |
| 133 | 5 | 139,70 | 129,00 | 129,00 | 125 |
| 159 | 6 | 168,30 | 154,00 | 154,00 | 150 |
| 219 | 8 | 219,00 | 204,00 | 204,00 | 200 |
| 273 | 10 | 273,00 | 254,00 | 254,00 | 250 |
Диаметры и другие характеристики трубы из нержавеющей стали
| Проход, мм | Диаметр наружн., мм | Толщина стенок, мм | Масса 1 м трубы (кг) | ||
| стандартных | усиленных | стандартных | усиленных | ||
| 10 | 17 | 2.2 | 2.8 | 0.61 | 0.74 |
| 15 | 21.3 | 2.8 | 3.2 | 1.28 | 1.43 |
| 20 | 26.8 | 2.8 | 3.2 | 1.66 | 1.86 |
| 25 | 33.5 | 3.2 | 4 | 2.39 | 2.91 |
| 32 | 42.3 | 3.2 | 4 | 3.09 | 3.78 |
| 40 | 48 | 3.5 | 4 | 3.84 | 4.34 |
| 50 | 60 | 3.5 | 4.5 | 4.88 | 6.16 |
| 65 | 75.5 | 4 | 4.5 | 7.05 | 7.88 |
| 80 | 88.5 | 4 | 4.5 | 8.34 | 9.32 |
| 100 | 114 | 4.5 | 5 | 12.15 | 13.44 |
| 125 | 140 | 4.5 | 5.5 | 15.04 | 18.24 |
| 150 | 165 | 4.5 | 5.5 | 17.81 | 21.63 |
Где востребована труба прямоугольного сечения
Труба профильная прямоугольная является хорошим строительным материалом. С помощью неё можно изготовить нужных размеров конструкцию. Используется при возведении зданий, каркасов.
Прямоугольный прокат служит связующим элементом для многих объектов. Изделия применяются при установке теплиц, гаражей, беседок.
С помощью перекладин осуществляется монтирование перил, опор, рекламных щитов, металлических дверей, колонн. Без них не обходятся при установке вентиляционных каналов, павильонов, транспортных остановок.
Используются прямоугольные трубы при креплении разных установок, оборудования, мебели, стеллажей. Трубы прямоугольные ГОСТ применяются при конструировании детских площадок, спортивно-оздоровительных комплексов, торговых центров.
Не случайно изделие является универсальными, так как профили необходимы практически во всех сферах:
- ремонтно-отделочные работы
- в коммунальном хозяйстве,
- при строительстве помещений,
- машиностроительная отрасль,
- в сельском хозяйстве и др.
Особенности бытового использования
Профильная труба – один из популярных товаров для применения в загородном домашнем хозяйстве, ее главные особенности:
- Жесткость и прочность металлической оболочки благодаря прямоугольному (квадратному) сечению при относительно малом весе и металлоемкости.
- В отличие от труб круглого сечения, ее удобно складировать и транспортировать.
- Плоская поверхность практична для использования профтрубы в роли каркаса – к ней удобно крепить дополнительные элементы конструкций.
- Так как материалом изготовления профильного проката является низкоуглеродистая сталь, она отлично сваривается в любых условиях и не требовательна к режимам и маркам электродов.
- Удобству сваривания способствует равномерная толщина стенок трубы по всему периметру, гладкая и ровная поверхность изделия.
- Отличительная особенность сталей с низким содержанием углерода – гибкость и пластичность, то есть она относительно легко и без разрывов деформируется при приложении к ней физического усилия. Это позволяет сооружать из профильных труб различного типа арочные конструкции.
- Малая толщина стенки и соответственно небольшая масса металлической профтубы делает возможным проведение погрузочно-разгрузочных, монтажных работ с ее использованием одним человеком.
