Самодельный нивелир: для учебы, строительно-ремонтных работ и геодезической съемки

Способ №2

Еще один метод изготовления лазерного нивелира предполагает применение обычной лазерной указки, которую можно раздобыть в любом магазине детских игрушек. Также нужно подготовить:

  • уровень пузырьковый;
  • колышек из дерева 1-1,3 метра диаметром 5-6 см;
  • кусок резины;
  • лист доски или фанеры по длине пузырькового уровня;
  • хомуты;
  • саморезы.

Сборка лазерного нивелира

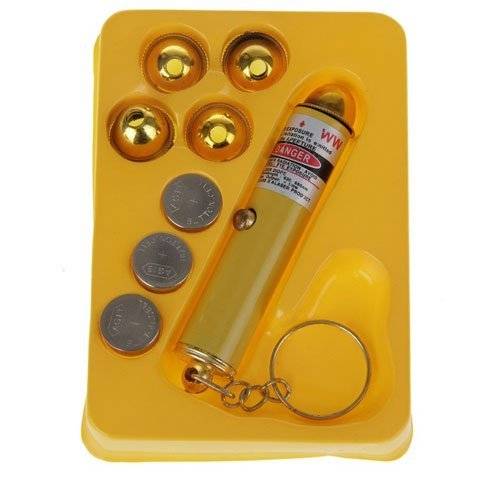

Подготавливают указку: для увеличения яркости луча разбивают стекло в насадке, предварительно заклеив кончик картоном. С помощью хомутов закрепляют на пузырьковом уровне указку, а для облегчения регулировки направления луча под указку подкладывают кусочек резины.

Далее делают подставку:

  1. Один конец колышка или бруска затачивают для удобства закрепления в грунте.
  2. Прикручивают лист фанеры ко второму концу бруска саморезами, расположив строго перпендикулярно (это позволит сохранить точность измерений).
  3. Если предполагается ставить нивелир на твердые поверхности (например, на бетон), ко второму концу колышка тоже прикручивают лист фанеры.

Перед использованием нивелира подставку вбивают или ставят на землю, ее положение выравнивают пузырьковым уровнем (пузырек при этом стоит строго по центру). Указку включают, появившуюся точку на стене отмечают карандашом.

Подставку осторожно вращают по оси в горизонтальной плоскости до следующей пометки, после чего две точки соединяют между собой. Такой уровень удобнее всего применять для ровного монтажа электропроводки

Устройство нивелира

Рассмотрим, из чего состоит и как работает обычный оптический нивелир. Основной частью прибора является оптическая труба, с системой линз способная приближать наблюдаемые объекты с двадцатикратным и более увеличением.

Труба закреплена на особой поворотной станине, необходимой для следующих функций:

  • крепления на штативе;
  • выставления оптической оси нивелира в строго горизонтальное положение, для чего станина имеет три регулируемые по высоте «ножки» и один или два (в моделях без автоматической подстройки) пузырьковых уровня;
  • точной наводки по горизонтали, которую осуществляют парными или одиночным маховичком.

С правой стороны трубы расположен маховик, предназначенный для регулировки резкости изображения.

Подстройка под зрение оператора производится вращением регулировочного кольца на окуляре.

Элементы нивелира

При взгляде в окуляр зрительной трубы нивелира, мы увидим, что помимо приближения наблюдаемого в прибор предмета, нивелир накладывает на его изображение систему тонких линий, называемую визирной сеткой или визирными нитями. Она образует крестообразный рисунок, из вертикальных и горизонтальных линий (см. рисунок 1).

Преимущества самодельного инструмента

Несмотря на то, что высокую точность такой инструмент предоставить не может, в быту его использовать довольно выгодно. Разметка в любом случае будет точнее, а сам процесс значительно проще, чем при использовании водяного уровня. Именно по этой причине такое оборудование пользуется востребованностью среди бытовых потребителей. К положительным характеристикам инструмента относятся:

  • большая длина луча;
  • минимальная погрешность;
  • большая скорость разметки.

Применение оборудования полностью оправдано для стен, пола, потолка и других опор подобного типа с любым видом поверхности. К альтернативной сфере применения относятся разметки таких объектов:

  • приусадебные участки;
  • строение забора;
  • отделка фасадов.

Смекалка, аккуратность и точное следование выше описанных инструкций поможет существенно сэкономить финансовые средства и время. Перед тем, как тратить деньги на дорогостоящее оборудование, экономному человеку стоит задуматься, а может стоит изготовить прибор самостоятельно, сэкономив средства? Тем более, что его качество и удобство использования в быту соответствует дорогостоящему аппарату.

Как пользоваться лазерным нивелиром при поклейке обоев

Полезен инструмент также и при поклейке обоев, когда очень трудно сориентироваться на ровность вертикальной линии. Чтобы каждый последующий лист обоев располагался ровно, необходимо лазерный уровень включить в режим проецирования вертикальной плоскости. По этой линии можно ориентироваться при приклеивании обоев. Если обои клеятся в горизонтальном направлении, например, то включается режим горизонтального проецирования.

При помощи этого полезного измерительного инструмента можно проверить качество проведенных работ исполнителем. Для этого необходимо включить инструмент и спроецировать луч на стену. Отклонения и неровности расположения листов обоев будут видны по эталонной линии. На основании такой проверки можно добиться снижения стоимости услуг по проведенным работам или вовсе прийти к выводу о переклеивании обоев, но уже за счет исполнителя.

https://youtube.com/watch?v=NdVLdcJ-J4Q%3F

Это интересно! При применении прибора нужно выставить ноль. Что означает этот термин? Выставить ноль нивелира — это означает расстояние от земли до луча, который проецирует инструмент. Выставление нуля позволяет упростить поиск луча, особенно когда работы проводятся на улице на дальние расстояния. Если, к примеру, точка ноль уровня составляет 1 метр, а через 20 метров замеры показывают, что проекция находится на уровне 1,2 метр или 0,8 метра, значит, имеются неровности грунта. Эти отклонения могут быть и меньшего значения, визуально выявить которые практически нереально.

Правила эксплуатации

Главным требованием при использовании лазерного уровня является его правильная установка

Именно поэтому на подготовительном этапе требуется уделить соответствующее внимание фиксации прибора на штативе. Более дорогие модели нивелиров имеют функцию самовыравнивания

В остальных случаях нужное положение всей конструкции подбирается при помощи изменения длины «ног» опоры.

Независимо от конструктивных особенностей приспособления и используемых переходников, прежде всего необходимо определиться с местом установки. Речь может идти о классических треногах, элевационных моделях и распорных штангах. Месторасположение должно быть таким, чтобы в процессе проведения измерений отсутствовали помехи для лучей.

При использовании раздвижных моделей следует убедиться в надежной фиксации ножек винтами. Если работы выполняются на улице, то по возможности ножки следует утопить в грунте. При этом надо стараться придать площадке для установки измерительного прибора максимально горизонтальное положение.

Если оборудование эксплуатируется на твердой поверхности, то его опорные элементы рекомендуется надежно зафиксировать любым доступным способом. Некоторые модели комплектуются специальными приспособлениями.

В следующем видео представлен обзор телескопических штативов для лазерных нивелиров KACKAD T1.2 и KACKAD T1.5.

Что бы пользоваться оптическим уровнем комфортно, для него требуется штатив, иногда нужно отбить горизонталь где нибудь на стене, а уровень при этом стоит на полу, приходится придумывать подставки для него. Конечно штативы продаются, их стоимость зависит от высоты и от типа конструкции, и начинается от 1500 рублей (самый маленький), а с учетом того что вы будите пользоваться штативом очень редко (поверьте мне), смысла тратиться на него нет, ну или не совсем так, покупать дорогой штатив жалко, поэтому я решил сделать его своими руками из полипропиленовых труб, а заодно и опробовать сварочный аппарат для этих труб.

Преимущества применения лазерного уровня

Самодельный световой указатель позволяет на большом расстоянии наносить зеркальную, симметричную разметку, проставлять пространственные точки. Радиус действия таких моделей не превышает 10 метров, но этого расстояния достаточно для выполнения большинства необходимых разметочных работ. Профессиональные приборы (строительный нивелир, указатель пропила) имеют больший функционал, но многие из имеющихся возможностей не всегда востребованы. Поэтому в домашних условиях можно обойтись самодельной конструкцией.

Характеристик такого нивелира вполне хватит для удовлетворения основных требований и нанесения необходимой разметки, ведь он:

  • обеспечивает требуемую дальность луча, до 10 м;
  • увеличивает скорость измерений;
  • гарантирует допустимую минимальную погрешность.

Главное достоинство прибора – это позиционирование светового луча в горизонтальной плоскости, что позволяет эффективно выполнять разметку конструкций, осуществлять контроль уровней, в том числе вертикальных на стене. Кроме проведения ремонтных работ в квартире, доме и обустройства интерьера с его помощью осуществляют разбивку приусадебной территории, контролируют проведение работ по возведению ограждений, отделке фасада.

Настройка прибора

Для настройки самодельного лазерного нивелира можно использовать разные методы, но один из самых простых – применение зеркала. На схеме ниже показано, как задействуется этот прием.

После первичного монтажа устройства лазер включается и в месте его падения на стену (любую другую подходящую плоскость) крепится с помощью кусочка пластилина небольшое зеркало. С помощью уровня добиваются строго вертикального (перпендикулярной планируемому положению луча) положения зеркальной плоскости. После этого вновь включают лазер. При совпадении падающего (исходящего из прибора) и отраженного луча настройка считается качественной. Если совпадения не происходит, меняют положение лазерного излучателя до достижения желаемого результата.

Для настройки лазерного прибора, имеющего в качестве целеуказателя линию, а не точку, применяют мишень-рейку (удобно использовать металлический профиль для гипсокартона). В месте, где на вертикальной поверхности отражается световая линия, прижимают мишень (рейку) и с помощью уровня проверяют ее горизонтальность (или вертикальность, в зависимости от положения лазера).

Проверить правильность настройки можно и более быстрым способом. На схеме показано, как с помощью пузырькового уровня и натянутого шнура проверяется горизонтальность линий, соединяющих лазерный излучатель и шурупы на стене в месте падения луча.

Что будем делать?

Что касается работ на местности, то здесь выбор способа нивелирования однозначен – глазомерное, см. далее. А вот строительно-ремонтный нивелир лучше делать лазерный: такое его преимущество, как многократное сокращение трудоемкости разметочных работ, упускать никак нельзя.


Лазерный 3D нивелир и лазерный уровень

В продаже имеются в общем 2 разновидности лазерных нивелиров: 3-х координатные (3D, поз. А на рис.) и лазерные уровни, поз. Б. 3D-нивелир, рисующий линии, углы, кресты и даже, под управлением внешнего компьютера, контуры проемов или панелей отделки – сложная оптико-механическая конструкция, вряд ли повторимая своими руками. Но главное – такие приборы уж очень хлипки. Не только случайная лопата земли или уроненный инструмент, но и обычная строительная пыль в помещении могут раз навсегда вывести 3D-нивелир из строя. Поэтому приборы данного класса находят довольно ограниченное применение, а мы возьмемся за лазерный уровень – его, самодельный, возможно вписать в заданные условия по всем параметрам.

Что мы имеем?

Сделать лазерный уровень, казалось бы, проще простого: прикрепил к обычному пузырьковому уровню лазерную указку – и готово. Клади все вместе на ровную подставку, крути и ставь отметки на стене. Отнимает изготовление такого «мини-нивелира» как правило не более 10 мин, см. напр. видео:

Видео: самодельный мини лазерный нивелир

Но на поверку оказывается, что конечная точность разметки никуда не годится. А при пользовании «новым, хорошим» фирменным лазерным нивелиром всплывает еще одно обстоятельство: в процессе работы нередко требуется доюстировка прибора. Что практически сводит на нет сокращение трудозатрат. Попробуем разобраться, почему так и как поправить дело. Устройство лазерного уровня показано слева на рис. Там и видна его главная ахиллесова пята – начальная установка по трубчатому пузырьковому уровню. Для точной начальной установки луч прибора нужно выставить в горизонт по 2-м взаимно перпендикулярным плоскостям. Но на объекте, при постановке нивелира на случайную опору (справа на рис.), обе регулировки оказываются взаимозависимы! Подкрутил ножку штатива под горизонталь в одном направлении – по перпендикуляру луч «уехал» вверх или вниз. В итоге бывает проще отбить разметку руками, чем мучиться с настройкой лазера.


Устройство лазерного уровня и порядок его использования

Исходя из этого, введем в конструкцию сразу 2 доработки: установку нивелировочного блока по 2-х координатному уровню (см. далее), и легкую переносную опору, независимо регулируемую на вертикаль. На точно вертикальной опоре, и если сразу видно, куда и насколько накренился нивелировочный блок, его можно будет быстро и просто выставить в один прием на весь разметочный цикл на данном объекте.

Хотя устройство самодельного лазерного уровня с лазерной указкой вместо специальной головки проще, но процедура его настройки (см. след. рис.) ничуть не менее трудоемка, а точность и стабильность оказываются гораздо хуже, чем при ручной разметке. В данном случав конструкцию добавляются еще 2 слабых места: головка-указка и узел вращения. Где гарантия, что луч указки «бьет» точно по ее оптической оси? Для того, чтобы просто водить лучиком туда-сюда, их аксиальности (соосности) не требуется, потому лазерные указки и дешевы. А если луч скошен, то при разметке по точкам вместо прямых горизонталей и отвесов получатся отрезки тангенсоид. Их прогиб на глаз может быть незаметен, но погрешность разметки за пределы допустимой выйдет.

Устройство и способы юстировки самодельного лазерного нивелира

Что же касается узла вращения, то изготовление деталей для него на заказ обойдется вряд ли дешевле стоимости готового лазерного уровня. Любители с узлом вращения как только ни мудрят. Хорошо, если в запасниках (попросту – в хламе) найдутся подходящие готовые детали для него, как, напр., в сюжете:

Видео: перезаряжаемый нивелир из лазерного модуля

Но это – единичное уникальное изделие. Если подходящих компонент в «загашнике» нет, умельцы умудряются делать лазерные нивелиры даже из… канализационных труб, см. ролик:

Видео: лазерный уровень из канализационной трубы

Мы же постараемся выйти из положения еще проще, но соблюдая поставленные выше условия: точность, стабильность, простота.

Конструктивные особенности лазерных уровней

Визуально лазерный уровень напоминает маленькое устройство, которое может крепиться на различных поверхностях. Самые популярные способы крепления прибора выполняются посредством следующих элементов:

  • магнитный элемент;
  • штативная подставка;
  • специальные крепёжные ремни.

Помимо способа крепления, строительные нивелиры отличаются проекцией лазерного луча на поверхность: построение плоскости или направления. Приборы, используемые для указания направления, отбивают точечную проекцию на поверхности. В свою очередь, уровни, проецирующие плоскость, оснащаются специальными оптическими системами, разворачивающими луч в плоскость. На сегодняшний день специалистами выделяется несколько типов лазерных нивелиров:

  • Прибор ротационного типа, который способен крутиться вокруг собственной оси с образованием чёткой линии. Такой прибор выпускается в надёжном корпусе, качественно защищённом от разных внешних факторов. Такое изделие прекрасно подойдёт для проведения любых строительных мероприятий начиная от заливки пола и заканчивая сооружением потолка.
  • Позиционное устройство, состоящее из двух излучательных источников, позволяющих создавать видимую плоскость. Такой прибор в основном применяется при проведении отделочных работ в помещении.
  • Устройство самовыравнивающего типа – нивелир, оснащённый внутренними маятниками и способный излучать до пяти лучей. Такой лазерный уровень дополнительно оснащается крестообразным прицелом.

Основным недостатком таких универсальных приборов является их сравнительно высокая цена. Стоимость простейшего прибора не всегда по карману, среднестатистическому потребителю и превосходит в десятки раз, цену обычного пузырькового или водного уровня.

Как сделать своими руками водяной строительный уровень

Самая простая разновидность строительного уровня – водяной, и его можно без труда сделать своими руками:

  • Для начала возьмите два шприца, на которых не будет иголок и объем которых равен 20 мл, а также тонкий шланг любой длины. В качестве шланга можно использовать даже обычную капельницу.
  • Достаньте из одного шприца поршень, а после соедините его с любым концом шланга.
  • Подготовьте для наполнения уровня жидкость, и для этого потребуется обычная водопроводная вода, которая будет слегка подкрашена чайной заваркой.
  • Далее следует при помощи второго шприца наполнить водой систему, и полностью должен быть наполнен и шланг, и первый шприц.
  • Достаньте поршень из второго шприца, но заранее следует соединить и его со шлангом. Водяной уровень готов и можно использовать его для работы. конструкция представляет собой два шприца, которые наполнены вводов и соединены шлангом между собой.

Работать устройство будет по принципу соединяющих сосудов, и для разметки горизонтальной поверхности потребуется:

  • Отмерьте и отметьте на одной из стен требуемый уровень высоты.
  • Приложите к метке один из двух шприцов таким образом, чтобы уровень воды точно совпадал с меткой. Далее следует закрепить шприц на стене при помощи скотча, а если выполнять работу не в одиночку, то нет смысла крепления прибора скотчем, так как напарник поможет подержать.
  • Приложите второй шприц к стенам и отметьте уровень воды. Все метки, которые будут получены, соответствуют одному уровню над поверхностью моря. Во время соединения получается идеальная горизонтальная поверхность.

Основными достоинствами сделанного своими руками строительного уровня водяного типа является:

  • Низкая стоимость прибора.
  • Простота создания.
  • Простота в выполнении работ.

Теперь рассмотрим, как сделать своими руками строительный уровень лазерного типа.

Вспомогательные опции лазерных уровней

Нивелиры классифицируют на два типа: бытовые и профессиональные. Профессиональные еще называют строительными, так как применяются в основном они в строительстве, электромонтаже и геодезии. При проведении ремонтных работ используются бытовые лазерные уровни, которые отличаются от своих аналогов профессионального предназначения не только ценой, но и дополнительными возможностями. Как правило, бытовые нивелиры имеют примитивный набор функций, позволяющий удовлетворять потребности мастера при проведении внутри отделочных ремонтных работ. Чтобы расширить функционал инструмента, используется дополнительное оборудование:

  1. Приемник лазерного луча — это специальный прибор, позволяющий увеличить дальность луча (повысить его видимость на отдаленные расстояния). Это оборудование является очень удобным, когда возникает необходимость использовать его на улице. Приемник позволяет наблюдать за проекцией луча не только на дальние расстояния, но еще и при солнечном свете. Приемник позволяет увеличить расстояние луча в два раза. При выборе такого оборудования нужно учитывать, что работают они четко в паре только одной фирмы производителя, например, Bosch. Еще также необходимо знать, что далеко не все модели лазерных уровней могут работать с приемниками. Если такой возможности нет, то увеличить дальность луча можно при помощи отражательной пластины
  2. Мишень — это еще один дополнительный аксессуар, которым комплектуются многие модели нивелиров. Мишень представляет собой пластину, на которой нанесена разметка. При помощи такого вспомогательного устройства можно выставить точность измерений. Пример применения мишени достаточно простой — вместо незаметной точки на стене нужно повесить эту пластинку, по которой намного легче и проще ориентировать, особенно когда расстояние составляет 20-30 метров
  3. Оптический визир — еще один вспомогательный аксессуар, который позволяет прослеживать дальность луча даже на расстояние до 100 метров
  4. Рейка — используется в тех случаях, когда на поверхности стены или другого объекта предстоит начертить несколько параллельных линий, соблюдая при этом одинаковое расстояние. Еще рейкой производятся измерения высоты уровня, закрепленного к штативу

Все эти вспомогательные устройства облегчают манипуляции с работающим прибором. Профессиональные модели устройств имеют опцию вращения лазера под углом 360 градусов. Такие устройства особо ценятся, так как с их помощью можно сделать проекцию не только на одну стену, но и по всему помещению, что упрощает выполнение разметочных работ. Когда все нюансы известны, необходимо перейти к непосредственному обучению пользования лазерными нивелирами.

Сфера применения геодезической съемки

  • Проектирование и строительная отрасль;
  • Исследование месторождений полезных ископаемых;
  • Аэронавигация и морская навигация;
  • Проведение съемок в повседневной жизни туристами и водителями.

Если съемка проводится в целях проектировки, то она состоит из осуществления топографических и геодезических изысканий подземных коммуникационных систем, камеральной обработки полученных результатов, дальнейшей систематизации и оформления итоговых данных в виде планов и топографических карт, а также согласование результатов с владельцами подземных коммуникационных сооружений. На заключительной стадии готовые материалы проходят экспертизу и передаются в архив геофонда.

Особенности конструкции устройства

Прибор отличается компактностью и эргономичностью. Его легко поместить в карман, монтажный чемодан или сумку. Корпус укомплектован элементами крепления. Ими могут быть:

  • магнит;
  • крепежные ремни;
  • штатив.

Луч, проецирующийся на поверхности разметки, строится по плоскости или по направлению. Строительные нивелиры, применяющиеся для указывания определенного направления, выдают проекцию в виде точки. Устройства для обозначения плоскости укомплектованы особым видом оптического инструмента, который разворачивает луч в прямую линию. Уровни распределяют на типы:

  • ротационные устройства за счет вращения вокруг своей оси способны выдавать четкую линию (используется при заливке пола и сооружении потолков);
  • позиционные нивелиры состоят из 2 источников излучения лазера для создания видимой плоскости (применяется во время отделочных работ внутри помещений);
  • самовыравнивающие (могут излучать до 5 лучей и укомплектованы прицелом в виде простого креста и маятников, расположенным внутри прибора).

Цена представленного оборудования в разы превышает стоимость обычного уровня, основанного на жидкости и воздушном пузырьке.

Применение подвеса

Любой подвешенный массивный предмет будет вращаться свободно вокруг оси, указывающей строго вниз. Если указку закрепить перпендикулярно, то ее луч прочертит горизонтальную линию на всех граничных стенах.

Берется деревянный брусок, в верхний торец которого по краям вкручивается два шурупа. Их шляпки должны выступать примерно на 1 см. К ним привязывается любая толстая нитка, желательно, которая слабо растягивается, или тонкая медная проволока. Посередине нити привязывают еще один кусок, при помощи которого заготовка будет подвешиваться на треноге или крюке.

Снизу бруска используя резинки, червячные хомуты прикрепляют лазерный указатель, добиваясь его перпендикулярного расположения Направление проверяют обычным пузырьковым уровнем. Изменяя длину нити подвеса, луч устанавливают относительно первой метки на стене. Прокручивая брус с закрепленной на нем указкой, осуществляют дальнейшую разметку продольной линии.

Геодезическая сьёмка, что это такое

Геодезическая съёмка — это последовательное измерение расстояний и углов на заданной местности. После цифровой обработки составляется детальный план конкретного земельного участка. В соответствии с заказом, геодезические карты содержат данные о границах обследуемой площади и объектах, размещённых на её поверхности в заданном масштабе.

Полученные результаты съёмки содержат информацию о следующих параметрах:

  1. Подробное описание характера рельефа.
  2. Расположение высот.
  3. Изображение наземных объектов.
  4. Расположение подземных коммуникаций.
  5. Точное определение координат всех точек в любой системе.

Как сделать лазерный уровень своими руками

Все знают, что лазерные нивелиры очень удобны и практичны в использовании, но стоят отнюдь не маленьких денег. Поэтому кто не желает тратиться на заводской экземпляр прибора, может попробовать собрать его самостоятельно с минимальными затратами.

Тем более мы постараемся дать пошаговое руководство сборки девайса.

Собрать самодельный лазерный уровень можно несколькими путями. Самый простой способ, это конечно с использованием обычной лазерной указки.

Второй вариант посложнее, но более продвинутый с применением специального лазерного модуля, который есть в свободном доступе, и стоит буквально несколько сотен рублей. На нём остановимся по подробнее.

Первый шаг

Для изготовления лазерного уровня своими руками нам понадобиться, и пожалуй самое главное, это сам излучатель с крестом, в который встроены уже две маленькие призмы отвечающие за проецирование горизонтальной и вертикальной линии.

Второй шаг

Нам надо найти или создать механизм на подобие маятника. Можно взять внутренности старого джойстика, как показано на видео ниже, либо собрать самостоятельно из металлических, пластиковых или деревянных деталей, главное, чтобы все соединения свободно ходили относительно друг друга.

Подглядеть строение маятника можно у настоящего лазерного построителя плоскостей на фото:

Третий шаг

Далее мы устанавливаем наш модуль в маятник, для этого в нижней части маятника делаем соответствующее отверстие диаметром с толщину модуля.

Когда наш условный компенсатор собран, нам надо сделать грузики, которые помогут нам в настройке самодельного лазерного уровня.

Четвёртый шаг

  • Мы делаем два отверстия в стволе маятника, а именно поперечное и продольное, для последующей установки шпилек с резьбой с двух сторон.
  • На все четыре получившихся конца надо накрутить по две или три гайки, исходя из того от какого веса маятник будет реагировать на перевес.
  • Таким образом у нас получилось устройство, у которого мы можем смещать центр тяжести, а соответственно и положение лазерных линий.

Пятый шаг

Берём батарейный отсек от какой-нибудь старой игрушки на 3 или 4 батарейки, на две будет мало, поэтому наш самодельный лазерный уровень будет быстро садиться, а больше четырёх будет тяжёлый.

Желательно отсек сделать через выключатель, так будет намного удобнее. Переключатель также можно взять от старой ненужной игрушки, благо этого добра сейчас навалом.

Шестой шаг

Всё наше собранное своими руками устройство нужно установить в какой-то корпус, здесь можно взять к примеру, часть пластиковой сантехнической трубы диаметром 110 мм с заглушкой.

Прикручивает самодельный компенсатор к крышке и вставляем в трубу, но предварительно нужно прорезать апертуры (окошки) для лазерных лучей.

Седьмой шаг настройка

Когда вся сборка лазерного уровня своими руками завершена, требуется его настройка. Для точной юстировки можно использовать дешёвый водный уровень, которым даём две отметки на стене на расстоянии друг от друга, примерно 5-6 метров.

По этим двум точкам проверяем горизонталь, если она ровно проходит через эти точки, то регулировка не требуется. При отклонении лазерной линии от заданной черты используем наши гайки на шпильках, передвигая которые будет меняться и положение лазерной плоскости.

Вертикальную линию можно проверить по простому нитяному отвесу.

Преимущества такого самодельного нивелира

  1. – очень низкая стоимость
  2. – проецирует видимые лазерные линии на стены, а не точку
  3. – самоустанавливающийся механизм
  4. – возможность сделать очень точную настройку минимальной погрешности.

Недостатки самодельного лазерного уровня

  • – долго устанавливается, так как нет магнитов снизу
  • – маленькая развёртка лучей
  • – кропотливая работа
  • – имеет не законченный вид
