Заземление акриловой ванны

Но что, же насчет акрила, нужно ли проводить заземление, как осуществляется процесс, как все сделать самостоятельно?

Акриловая ванная изготавливается из полимерного материала, который не является проводником электрического тока. Но как уже упоминалось выше, акрил накапливает статическое напряжение. И некоторые изделия на современном рынке оснащены металлическими ножками для надежного крепления, и в таком случае рекомендуется провести заземление.

В последнее время акрил становится все более популярным, и многочисленные потребители предпочитают приобретать ванны именно из данного материала. Не так часто привлекает интерес сталь, а уж тем более чугун. Главная особенность акрила и его преимущество заключается в небольшой массе, но с другой стороны данный параметр является и недостатком. Производители предлагают два типа ванн из акрила:

1. Литые.
2. Экструдированные.

Второй вариант принято устанавливать именно на стальной каркас, а как уже упоминалось, металл отлично проводит электрический ток. Именно поэтому все-таки нужно провести заземление акриловой ванны, чтобы обезопасить себя. Процесс заземления осуществляется по аналогии с металлическими изделиями.

Важно понимать, что эту процедуру лучше выполнить в связи с тем, что между корпусом акрилового изделия и металлическим каркасом может накапливаться влага, а это уже приводит к образованию токопроводящего слоя

Комплектующие для выполнения работ

Что же потребуется для того чтобы выполнить заземление ванны? Перечень необходимых материалов небольшой и туда входят:

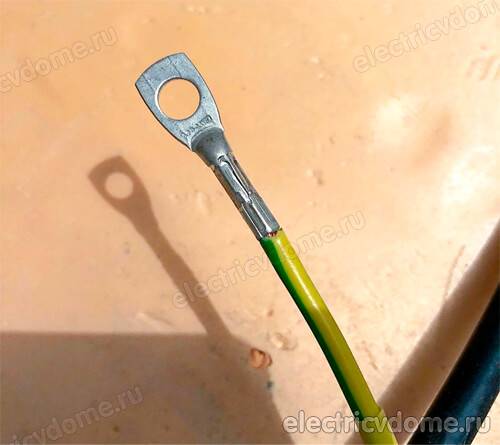

1. Заземляющий провод. Лучше всего чтобы это был многожильный медный провод диаметром не менее 6 миллиметров. В соответствии требований цветовой маркировки, цвет изоляции должен быть желто-зеленым.

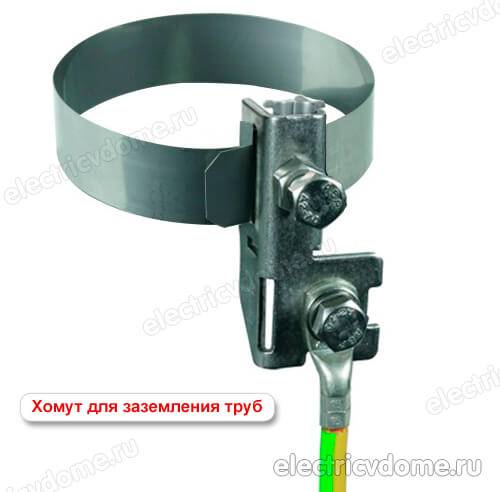

2. Коробка выравнивания потенциалов. Также потребуются хомуты для выполнения работ.
3. Болт с гайкой и шайбой.

В процессе работы провод рекомендуется замаскировать, это нужно для того чтобы случайно не повредить проводку. И это необходимо с эстетичной точки зрения. Часто проводка прячется за пластиковыми панелями, экранами или в предметах мебели.

Как сделать заземление, когда его нет

Относительно вопроса о том, как сделать заземление в квартире если его совсем нет необходимо отметить следующее. В данной ситуации возможны три варианта действий, а именно:

Использование УЗО.
Монтаж местного контура.
Другие приемы.

Рассмотрим каждый из них более подробно.

Подключение УЗО

Если в квартире заземление не предусмотрено проектом, а обойтись без него совершенно невозможно – допускается применять особые устройства УЗО. Эти приборы реагируют на малейшие утечки тока с корпусов защищаемой аппаратуры и мгновенно отключают поврежденную питающую линию от общей сети 220 В. (фото ниже).

Устройство защитного отключения УЗО. Схема подключения в квартире

Монтаж индивидуального контура

Жильцы панельных зданий нередко договариваются обустроить заземление в квартирах своими руками, для чего потребуется отдельный заземлитель. Для реализации этой идеи от общего щитка в сторону подвала по монтажному стояку пробрасывается медная жила сечением не менее 4 мм кв. Дальнейшие действия выглядят следующим образом:

Рядом с подъездом обустраивается конструкция, форма и состав которой приведены на рисунке ниже.
Для ее получения по углам приямка, вырытого в виде правильного треугольника, вбиваются три металлических уголка подходящего сечения.
Затем они свариваются между собой широким металлическими полосами.
По завершении сварки к одному углу треугольной конструкции на болтовое соединение крепится спущенный от подъездного щитка заземляющий медный провод.

Подробней о такой конструкции вы можете прочитать в нашей статье «Контур заземления, что собой представляет и как он работает»

Контур заземления

Помимо этого потребуется полностью обновить квартирную электропроводку, в которой должен быть третий заземленный провод.

На заключительной стадии работ останется подсоединить к заземляющей пластине щитка третью жилу обновленной электропроводки.

Опасные способы защиты

Отдельные пользователи для обустройства заземления просто соединяют проброшенный заземляющий провод с контактной точкой на батарее центрального отопления. Они рассчитывают на то, что отопительный стояк может служить естественным заземлителем.

Ошибка всех таких «мастеров» заключается в том, что ни один зарытый в землю отвод от труб отопления не гарантирует надежного контакта с ней в пределах допустимой нормы сопротивления (не более 30 Ом).

Важно! Переходное сопротивление зависит от состояния стыков и соединений в трубах, которые с течением времени из-за покрытия ржавчиной плохо проводят ток. В результате этого цепи, обеспечивающей его беспрепятственное стекание в аварийном режиме, не образуется

При этом опасный потенциал с корпуса стиралки с поврежденным фазным проводом переносится через заземляющую жилу на батарею

В результате этого цепи, обеспечивающей его беспрепятственное стекание в аварийном режиме, не образуется. При этом опасный потенциал с корпуса стиралки с поврежденным фазным проводом переносится через заземляющую жилу на батарею.

Этот потенциал не понижается до нуля (как это должно случиться при правильно сделанном заземлении), а имеет значение, близкое к опасной для человека величине. Более того, он передается как на нижние, так и на верхние участки стояка. Таким образом, из-за безграмотно обустроенного заземления можно нанести электрическую травму людям, проживающим в соседней квартире.

Помимо данного способа, небезопасным считается и уже рассмотренное ранее зануление. Его опасность заключается в том, что при случайном обрыве нулевого провода на участке от ТПП до дома, напряжение 220 Вольт будет действовать на корпусах всех без исключения заземленных бытовых приборов.

Заземление квартир и частных домов

Заземление дома можно провести самостоятельно, благо дело, природная земля (почва) находится в непосредственной близости. Достаточно провести ко всем розеткам в частном доме дополнительный защитный заземляющий провод площадью поперечного сечения 16 мм для алюминиевого или 10 мм для медного и заземлить его около распределительного щитка в почву на глубину не менее 1,5 м. В деревенской местности многие заземляют свой жилой дом таким способом.

А вот заземлить квартиру таким способом не удастся. Ну, где взять природную землю на четвёртом этаже? Некоторые «умельцы» в качестве заземления в старых домах использовали металлические элементы системы централизованного отопления или газоснабжения. Но после серии случаев поражения электротоком соседей, маленьких детей или взрывов в системе газоснабжения от такой практики отказались. Теперь заземление или зануление в квартире проводится только к распределительному щитку.

Как сделать заземление в квартире зависит уже от существующего заземления в многоквартирном доме. Заземление в многоквартирных домах проводится по трём схемам:

TN-S – современный способ заземления, прописанный нормативом с 1998 года;
TN-C-S – защитный заземляющий кабель проведён только к распределительному щитку;
TN-C – в качестве заземления используется нулевой провод, который заземляется на трансформаторной подстанции, например, заземление в хрущёвке проводится по такому принципу.

Как же сделать заземление в квартире если его нет? Перед тем как сделать заземление в квартире своими руками нужно определиться со схемой заземления. Для этого нужно открыть распределительный щиток на лестничной клетке. Если по стояку проведён пятижильный провод, это как минимум TN-C-S, а это означает, что защитный заземляющий провод достаточно подсоединить к защитному проводу жёлтого-зелёного цвета.

Затем нужно перейти к распределительному щитку в квартире, если счётчик электроэнергии находится на лестничной клетке, то посмотреть на провода, идущие от него в квартиру. Если идёт 3 провода и один из них жёлтого-зелёного цвета, значит, в квартире используется современная схема заземления TN-S. В этом случае, вам не придётся озадачиваться вопросом, как правильно сделать заземление.

Важно! В больших современных квартирах 3 и больше комнат, в квартиру могут проводиться две фазы, соответственно, проводов будет больше. Главное наличие провода с жёлто-зелёной окраской.
Всё равно, перед тем, как подключать мощный электроприбор, потребляющий более 3,2 кВт/ч, проверьте заземление розетки. Возможно, был сделан незаземленный отвод через некоторое время после сдачи дома в эксплуатацию

Возможно, был сделан незаземленный отвод через некоторое время после сдачи дома в эксплуатацию.

Если в общем распределительном щитке отсутствует защитный заземляющий провод – это старая схема TN-C. В этом случае можно провести только зануление розеток. Но, в случае значительных перегрузок или перекоса фаз, что случается не так и редко, могут выйти из строя подключённые в данный момент к занулённой электросети приборы. Единственный выход за общие средства жильцов многоквартирного дома или самостоятельно, поменять проводку целиком.

Опасные схемы защиты

Когда в домах многоэтажного типа использовались металлические трубы систем водопровода и отопления, то некоторые горе-электрики подключали к ним PE контур. Это опасная игра, потому что пробитая фаза на любом бытовом приборе создавала ток утечки, который стремился по наименьшему сопротивлению, то есть, двигался по заземлению в квартире. При этом током могло ударить от соприкосновения с трубой или радиатором отопления. И не только в этой квартире, но и в других, ведь стояки являются единой сетью, как в водопроводе, так и в отоплении. Благо сегодня все перешли на пластиковые трубы.

Есть случаи, когда проводилось заземление розеток, в которых нулевую и заземляющую клеммы соединяли перемычкой. Опасность заключается в том, что при обрыве нулевого контура весь ток начнет проходить по заземляющей сети. То есть, напряжение будет переходить на корпус всех находящихся в квартире приборов.

Вот все, что вы должны знать о заземлении в многоквартирном доме. Хорошо, если оно уже предусмотрено конструкцией здания. Но если нет заземления, то его можно сделать своими руками. Варианты вам предложены, но, как показывает практика, самый простой и эффективный – это заземлить проводку и розетки с помощью УЗО.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Подбираем кабель для заземления.

Прежде, чем выбирать провод заземления, необходимо определиться с несколькими другими основополагающими вопросами.

Проводить заземление самостоятельно приходится владельцам частных домов или загородных коттеджей, а также старых квартир, постройки ранее 1998 года. Современные дома уже обладают готовой системой заземления, в отличии от всех старых. Для правильного подбора сечения, необходимо выяснить, какая система существует в доме.

Основных, согласно Правилам Устройства Электроустановок (далее ПУЭ), всего четыре:

TN-S — осуществлено заземление с помощью отдельного провода и нейтрали, в системе переменного тока;
TN-C — кабели «ноль» и «земля» объединяются в один провод, нейтраль отдельно, наиболее распространено в домах прошлого века;
TT — прямое защитное заземление, установленное на электрооборудование;
IT — работа с корпусом устройства через сопротивление или полной изоляцией всех токопроводящих кабелей.

Непосредственно на схеме заземления Вы должны обнаружить одну из маркировок:

PE — «заземление»,
PEN — «ноль» и «земля» в одном кабеле.

Следующим немаловажным фактором выбора, который поможет определиться с правильным сечением проводника, является тип заземления. Стационарное или переносное — в зависимости от предназначения. Для обычного бытового заземления достаточного и стационарного типа, который в свою очередь, допускает как многопролочные, так и однопроволочные многожильные кабели.

Провод должен быть выполнен в желто-зелёном цвете изоляции, согласно ПУЭ.

Когда определились с типом, материалом кабеля и видом системы, переходим к основному шагу — подбору сечения кабеля.

Заземление стиральной машины: почему это стоит делать

Возможно, токоведущие части изделия соприкоснулись с «массой» или компоненты электрики залило водой, просочившейся из бака? Владельцы видят причину изъяна исключительно в стиральной машинке и стараются быстрее избавиться от опасной «помощницы». Но в ней ли дело?

Если подобные бытовые истории в квартире или доме происходят с другими электробытовыми приборами, или после установки «стиралки» стали часто перегорать лампочки, это точно указывает на то, что причина неисправности не локализована в агрегате.

На самом деле проблема заключается в несоответствии технических стандартов современной электротехнической продукции и питающей сети. Разница заключается в том, что для нормальной работы агрегата требуется использовать 3 жильный кабель по системе заземления TN-S с фазой L, разделенным рабочим N и защитным PE нулем.

На деле 90% российских многоквартирных домов оснащены 2 жильной подводкой TN-C. К розеткам подводятся фаза L и один проводник PEN с совмещенным рабочим и защитным «0». По стандартам, действовавшим до 2003 г., допускалось не подводить отдельный заземляющий провод к розеткам, и нельзя было посадить корпус на землю. Поэтому требуется адаптация системы подводки питания под требования производителей.

В квартире

Некоторые ошибочно считают, что заземлять надо только старую бытовую технику с «уставшей» изоляцией на случай прошивки на «массу» переменного напряжения 220 В. Однако техническое решение новых электротехнических устройств изначально предусматривает присутствие потенциала 110 В на металлических частях корпуса! Связано это с использованием сетевого фильтра снижения высокочастотных помех, применяемого практически в любой современной СБТ. В этом каскаде фаза и ноль переменного напряжения 220 В через разделительные конденсаторы соединены с корпусом.

Если «допекают» постоянные покалывания и пощипывания при стирке от разряда конденсаторов, отключите вывод средней точки сетевого фильтра в цепи питания машинки от корпуса.

монтированной правильно считается электропроводка, отвечающая следующим требованиям:

в электрощитке присутствует нулевая (N) и заземляющая (PE) шина;
после счетчика фазный провод с красной изоляцией заходит в автомат УЗО, а с него отходит к питающей розетке стиральной машинки;
для подключения используется только специальная розетка и медные провода сечением 1 мм на каждые 2 кВт мощности;
N нулевой/синий и L фазный/синий провода подключаются к штырькам, а PE заземляющий/желто-зеленый соединяется с контактной площадкой штепселя.

По правилам техники безопасности работа без заземления стиральной машины во влажном помещении (ванной комнате, санузле) не допускается. При работе в «мокрой зоне» необходимо установить влагозащитную розетку со степенью защиты IP44.

В частном доме

Создать надежное заземление в частном доме можно, проложив многожильный кабель от электрощитка к розетке электроприемника по системе заземления TN-С-S . При использовании системы ТТ все группы электропроводки оснащаются УЗО с уставкой 10–30 мА. В случае, если проводка выполнена по стандартам советского периода TN-C по двухпроводной схеме, допускавшего отсутствие заземляющего провода, проводник РЕ от заземляющей шины пробрасывается отдельно. Это менее эстетичный, чем в первом случае, но надежный вариант. Наличие собственной придомовой территории позволяет также создать дополнительно заземляющий контур при отсутствии шины «земля», описание которого будет представлено в следующем разделе.

Предварительно следует убедиться в необходимости установки заземления или действенности существующего, делается это при помощи измерительного прибора.

Для замера используется мультиметр, установленный в режим измерения напряжения, а «землей» будет служить рука. Один щуп прибора надо зажать пальцами, а другим прикоснуться к любой металлической части в конструкции стиральной машинки. Если прибор покажет «0», устройство заземлено, если 100–110 В, то соединение с заземляющим контуром отсутствует – необходимо организовать систему уравнивания потенциалов с «землей».

Заземление стиральной машины в двухпроводной схеме электропитания

Так как заземлять стиральную машину, если нет заземления. В трехпроводной схеме электропитания TN – S, где в электропроводке присутствует защитный проводник PE всё понятно.

В розетке уже установлено заземление, и для подключения стиральной машины достаточно подключить вилку к розетке. А как быть с электросетью TN – C, где защитное заземление отсутствует. Подключить стиральную машину как есть, тоже не выход из положения. Этим вы подвергаете поражению током своих близких, при неисправной технике.

Вот несколько вариантов подключения бытовой техники, которыми не редко пользуются, хотя некоторые из них не безопасны.

1. В качестве заземления используют водопроводную металлическую трубу или трубы отопления. Этот вариант опасен тем, что при пробое изоляции фазного провода на корпус, под напряжением окажется водопровод. При таком способе заземления могут пострадать соседи.

Как происходит поражение электрическим током человека при нарушении изоляции провода

2. Способ выравнивания потенциалов используют при небольшой утечке тока, когда корпус находится под небольшим потенциалом. При касании человеком корпуса прибора и токопроводящих металлических частей водопровода, батарей отопления, ощущается небольшое пощипывание. Нерадивые электрики соединяют все корпуса бытовой техники между собой, и замыкает на водопроводную трубу.

Подключение стиральной машины с заземлением

Это способ аналогичен первому, и повторять его не рекомендуется, так как он опасен для жизни человека. Тем более что ваш сосед по дому может заменить участок металлической трубы на полиэтиленовую, тогда труба останется без заземления, и вы сами можете пострадать.

3. Можно попробовать еще один схожий вариант. В некоторых квартирах можно найти не заделанную арматуру, торчащую из стены или выступающую металлическую закладную. В этой закладной или арматуре можно просверлить отверстие и нарезать подходящую резьбу. Используют такое соединение как заземление.

Здесь опять остаются вопросы, как соединяется эта арматура с землей, имеет ли она соединение с водопроводом и трубами отопления. Какое сопротивление заземления имеет арматуры. Проверка сопротивления мегомметром с трубами водопровода показала в моем случае несколько десятков ом, т. е. прямого соединения с водопроводом нет.

Напряжение фаза – арматура такое же, как и сетевое, с точностью до десятых вольт. Можно попробовать использовать арматуру как проводник заземления совместно с устройством защиты УЗО. Если использовать УЗО в двухпроводной схеме без заземления проводника, тогда в случае пробоя фазы на корпус и при касании корпуса произойдет утечка тока через человека и пол. УЗО сработает.

Подключение стиральной машины без заземления

То есть, чтобы сработало УЗО и отключилась сеть, нужно прикоснуться к корпусу бытового прибора. Через тело человека потечет ток хоть и небольшой (ток утечки УЗО 30 мА). А теперь посмотрим, что произойдет, если в качестве заземления использовать арматуру многоквартирного дома.

При пробое изоляции фазного провода на корпус произойдет утечка тока, но уже не через человека, а через заземление (арматуру). Отключится сеть. Даже если арматура дома соединена с водопроводом, УЗО отключает сеть мгновенно и соседи также не пострадают.

4. Способ защитного зануления тоже имеет недостатки. Провод зануления можно взять с электрощита на лестничной площадке. Рабочий ноль электрощита в двухпроводной схеме соединен через болт с корпусом электрощита. Этот рабочий ноль можно завести в квартиру и провести как заземляющий проводник на все розетки квартиры.

Зануление розетки стиральной машины

Зануление обычно используют в промышленных установках, но иногда и в домовых сетях в качестве заземления. Нельзя занулять средний вывод розетки перемычкой от рабочего нуля. В случае обгорания нуля в общедомовом электрощите, вы останетесь без заземления. Будет работать только УЗО.

УЗО нужно ставить для стиральной машины на ток утечки 30 мА обязательно для всех случаев подключения стиральной машины. Идеальным вариантом для двухпроводной сети TN – С – это сделать свое заземление. Единственно неудобство такого заземления – это нужно пару раз в месяц в зависимости от сырости почвы поливать всю конструкцию соленой водой.

Контур заземления своими руками

Выбирать подходящий вариант заземления стиральной машины только вам. И мой вам совет! Не подвергайте опасности своих родных и соседей!

Возможные неисправности электросети при неверном подключении

Неправильное подключение электропроводов может привести к возникновению неисправностей в электросети. Приборы учета электроэнергии будут работать неправильно, показывать меньшие или большие значения, чем положено.

В первом случае это может привести к крупным штрафам, если обслуживающая компания обнаружит ошибку. Некорректно будут работать устройства защиты отключения и автоматы в распределительном щитке.

При больших перепадах напряжения они не обеспечат защиту электроприборов, бытовой техники, что спровоцирует ее порчу.

Неправильная схема подключения может привести к тому, что заземление перестанет выполнять свою основную функцию. В результате возникает риск поражения людей током.

Применение системы TN-C-S

Система TN-C-S — основная для применения в соответствии с ПУЭ. В ней от трансформаторной подстанции до ввода в здание используется объединенный проводник РЕN, который на вводе в здание присоединяется к повторному заземлению и разделяется на рабочий проводник N и на защитный проводник РЕ.

Такое разделение осуществляется, как правило, в главном электрощите промышленного объекта или жилого здания. Далее, после главного электрощита, по зданию проводники N и РЕ разделены. В этом случае электророзетки имеют заземленный контакт, к которому присоединяется РЕ-проводник.

Система TN-C-S наиболее оптимальна с точки зрения цены и электробезопасности. Применяется в проектируемых жилых и промышленных зданиях.

Монтаж ревизионного колодца и вывод заземления наружу

При достижении нормируемого сопротивления, на последнем отрезке устанавливается сжим для подключения проводника заземления или шины.

Данное место защищается ревизионным колодцем. Это может быть как заводская конструкция, так и самодельная из канализационной трубы.

Выбирайте те экземпляры, которые рассчитаны для применения в земле (оранжевого цвета).

Такая сборка – обязательное условие монтажа. Все контакты контура заземления должны быть открытыми и доступны для ревизии или замены.

Нельзя это место просто засыпать землей. Иначе когда у вас отвалится провод заземления, вы узнаете об этом только после серьезной аварии и вынужденной замены сгоревшей техники.

Зато иногда его оставляют прямо на поверхности без всякой защиты. Очень часто так делают в подвалах. Заземление при этом выводят цельной шиной на стену дома.

Но мы рассмотрим вариант с колодцем. На муфту одеваются две крышки. В одной из них по центру просверливается отверстие.

После чего туда монтируется гермоввод или сальник PG.

Такие ставятся на металлических распред шкафах. Рядышком или сбоку, сверлится еще одно отверстие для вывода проводника в гофре.

Центральный сальник необходим для плотного насаживания заглушки на цилиндрический штырь заземлителя.

Если не нашли подобных сальников, просто заделайте все отверстия после монтажа силиконовым герметиком. Далее подготавливаете медный заземляющий проводник.

Это провод ПуГВ и ПВ-3 сечением не менее 10мм2. Не желательно его подключать так, чтобы зачищенные жилы торчали наружу.

Лучше сделать это через прессовку наконечником, с последующей термоусадкой.

Поверх всех контактов на сжиме наматываете гидроизоляционную ленту.

Простая изолента здесь не годится!

После всех процедур защитная муфта закрывается сверху крышкой.

Не используйте в качестве такой защиты ревизионного колодца пластиковую бутылку.

Она никогда не создаст герметичности. Более того, наоборот будет задерживать воду в этом месте, постепенно разрушая контакты.

Как сделать подключение провода заземления и саму главную заземляющую шину в щитовой дома, читайте в отдельной статье.
