Охранная зона и безопасное расстояние от ЛЭП

Расстояние, на котором устанавливаются линии электропередач до забора

В вопросе строительства дома и оборудования его территории важны многие вопросы. В том числе и расстояние от ЛЭП до забора, о котором должны знать все, кто начал возведение ограждения для своего частного надела. От правильности расчетов расстояния от линий электропередач до забора частного дома зависит безопасность тех, кто приезжает на территорию на отдых, или же постоянно проживает на территории.

Схема с размерами расположения забора от линии электропередач

Важные моменты

Человек все время пользуется электричеством, будь то дома, на даче или в офисе. Но мало кто углубляется в то, что линии электропередач не только подают полезный ресурс, но и могут быть вредны, за счет магнитных полей, а также в случае сбоев становятся небезопасными для человека. Обязательно нужно придерживаться установленных правил, которые указывают на то, какое необходимо расстояние от опоры до забора жилого частного дома по следующим причинам:

  1. Чтобы сохранить здоровье жильцов строения.
  2. Дабы не пострадать от воздействия воздушных электромагнитных полей, пагубно влияющих на мозг человека.
  3. В охранной зоне ЛЭП, где уровень напряжения особо опасен для человека, особо остро стоит вопрос размещения жилых зданий. Если уровень опасности зашкаливает, то территорию ограждают промышленным забором и ставят запрет на строительство в этой зоне.

Схема охранной зоны линии электропередач

Поэтому в СНиП установлены расстояния от линий электропередач до забора дома не просто для того, чтобы люди не получили штрафы за нарушения, а для безопасности населения городов и сел.

В санитарных нормах, относящихся к линиям электропередач, четко и детально расписано, на каком расстоянии от ЛЭП могут быть установлены заборы. Данное расстояние зависит от уровня напряжения в проводах. В местах особой напряженности, которые специально оборудуют, есть санитарные зоны, вблизи от которых запрещается размещать заборы и возводить жилые дома.

Безопасное расстояние от ЛЭП

Устанавливается требование к расстоянию от забора на дачном участке, до места, где стоит опора линий электропередач, отталкиваясь от класса напряжения.

Некоторые владельцы частных наделов обращаются в органы городского или сельского самоуправления с целью получения информации о том, каков класс напряжения в линиях электропередач, расположенных неподалеку от дачного участка.

Конечно, не зная как определить уровень напряжения в проводах, лучше именно так и сделать, чтобы невольно не стать нарушителем требований СНиП и подвергнуть опасности жильцов частного надела.

Тем не менее, есть метод, с помощью которого можно определить самостоятельно уровень напряжения в опорах электропередач.

Схема напряжений в ЛЭП различных видов

Если напряжение совсем небольшое, то его можно определить путем подсчета изоляторов.

Как повысить уровень безопасности

Даже полностью выполнив все нормы и требования, касательно расстояния забора от опор, через которые проходит электричество, дома, возведенные неподалеку от ЛЭП все же подвержены риску в непредвиденных ситуациях и должны обезопасить свои частные сектора. Это сделать можно следующими способами:

  • Подобрать для конструкции дома крышу с заземлением,
  • Оборудовать арматурную сетку внутри конструкции стен. Такое решение поможет снизить уровень риска проникновения вредоносных электромагнитных волн вовнутрь жилого пространства,
  • Чтобы повысить уровень безопасности жильцов дома, следует высаживать плодовые деревья на расстоянии не менее чем 2 метра по горизонтали от линий электропередач.

Минимально допустимые расстояния от деревьев до линии электропередач

Рекомендации

Требования в СНиП прописаны в первую очередь для безопасности людей, а не для выполнения пожеланий органов самоуправления. Поэтому не стоит пренебрегать правилами безопасности, особенно когда речь идет про электрическое напряжение

Стоит максимально уделить внимание просчетам, на каком расстоянии безопасно устанавливать забор от линий электропередачи. Только правильно установленная изгородь обеспечит комфорт и ограничит жильцов частного надела от неприятностей и опасности

Какие действия запрещены в охранной зоне ЛЭП

Высокое напряжение, под которым находятся линии электропередач, является прямой угрозой жизни и здоровью как обслуживающего персонала, так и случайных людей, игнорирующих правила техники безопасности. Для минимизации несчастных случаев, а также нарушений работы ЛЭП, ГОСТом 12.1.051-90 предусмотрен перечень действий, которые запрещается проводить в охранной зоне.

В охранной зоне ЛЭП любого напряжения запрещено:

  1. Строительство, капитальный ремонт, снос зданий или сооружений.
  2. Устанавливать хранилища горюче-смазочных материалов, в связи с возможностью непреднамеренного воспламенения или пожара. В охранную зону линии электропередачи также запрещено сливать отработанные ГСМ из близлежащих баз хранения.
  3. Размещать свалки или места большого скопления как строительного, так и бытового или промышленного мусора.
  4. Строить АЗС.
  5. Проводить работы с использованием взрывных или горючих веществ. И также запрещено разведение огня.
  6. На провода как высокого, так и низкого напряжения категорически воспрещается накидывание проводников с целью попытки кражи электроэнергии. Это может привести к несчастному случаю, а в случае с ЛЭП высокого напряжения – к летальному исходу.

Запреты на строительство в зоне и под ЛЭП ГОСТом 12.1.051-90 запрещены ремонтные работы на воздушных ЛЭП в период грозы или дождя. Если же линия электропередачи имеет важный статус и своим бездействием может нарушить работу серьёзных промышленных или государственных предприятий, то ремонтные работы на ней допускаются только при снятом напряжении. При проведении работ на воздушных линиях без контакта с проводниками, расстояние от человека до ближайшего кабеля, должно быть, не менее двух метров.

Работа под напряжением, со всеми техническими средствами защиты допускается только в двух случаях: при поднятии водяной струи не более чем на 3 метра от земли или при непопадании водяной струи в охранную зону ЛЭП.

В охранной зоне ЛЭП, без разрешения организаций, их эксплуатирующих, не допускаются какие-либо работы. В перечень также включены такие пункты, как выкапывание земли или прокладывание дорожных линий.

Работа подъёмными механизмами в зоне

Отдельным пунктом является использование стрелочных кранов вблизи линий электропередач. Оптимальное расстояние, на котором может работать подобная техника – не менее 30 м. Если же без крана проведение работы невозможно, то это отображается в наряде-допуске – специальном документе, выдаваемом крановщику.

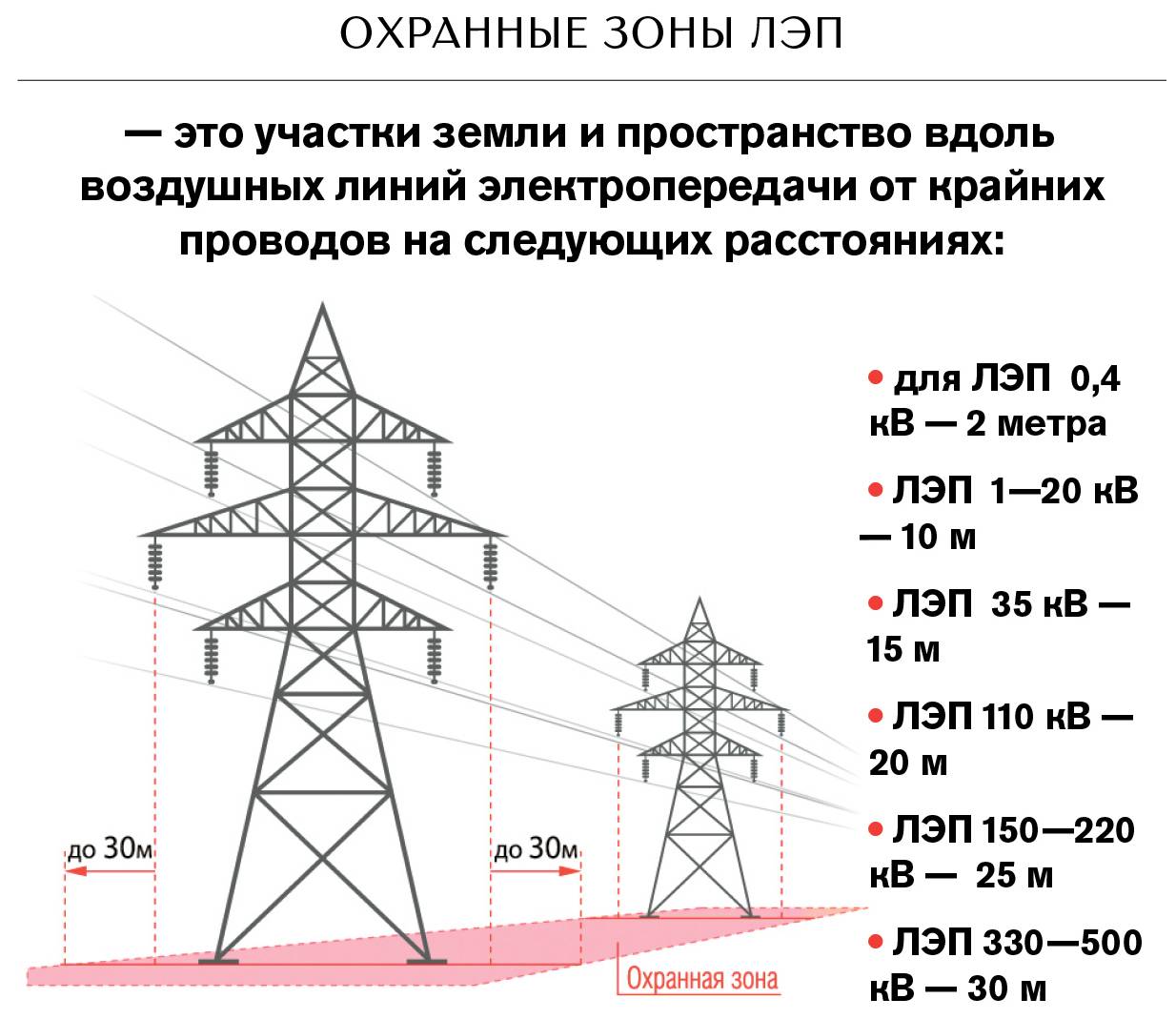

Охранные зоны ЛЭП

Охранные зоны устанавливаются для всех объектов электросетевого хозяйства:

Охранные зоны вдоль воздушных линий электропередачи (далее – ВЛ).

  • Верхняя граница – на высоту опор ВЛ.
  • Боковые границы – отмеряются от крайних проводов. Зависят от напряжения ВЛ и типа провода. Самонесущий изолированный провод (СИП) имеет более высокий класс безопасности благодаря изолирующему покрытию.
Напряжение, кВНапряжение, кВ
до 1до 1
1 — 201 — 20
3535
110110
150- 220150- 220
300-750300-750
750-1150750-1150
11501150

Охранные зоны вдоль подземных кабельных линий электропередачи.

  • Нижняя граница — равна глубине прокладки кабельных линий электропередачи.
  • Боковые границы — по обе стороны от крайних кабелей на расстоянии 1 м.
  • Охранная зона кабельных линии с напряжением до 1 кВ под городскими тротуарами в сторону зданий — 0,6 м.

Охранные зоны подводных кабельных линий электропередачи

  • Нижняя граница – дно.
  • Боковые границы — по обе стороны линии от крайних кабелей на расстоянии 100 м.

Охранные зоны при переходе воздушных линий электропередачи через водоёмы

  • Верхняя граница – на высоту опор ВЛ.
  • Боковые границы — по обе стороны от крайних проводов на расстоянии:

— для судоходных водоемов — 100 м. — для несудоходных водоёмов – на расстоянии, предусмотренном для установления охранных зон вдоль воздушных линий электропередачи (см. п. 1).

Правила безопасности в охранных зонах ЛЭП регламентированы Правилами установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон (утв. постановлением Правительства РФ от 24 февраля 2009 г. N 160)

В охранных зонах ЛЭП запрещается:

  • набрасывать на провода и опоры воздушных линий электропередачи посторонние предметы;
  • подниматься на опоры воздушных линий электропередачи;
  • запускать любые летательные аппараты, в том числе воздушных змеев и спортивные модели летательных аппаратов;
  • разводить огонь в пределах охранных зон вводных и распределительных устройств, подстанций, воздушных линий электропередачи, а также в охранных зонах кабельных линий электропередачи вблизи охранных зон. Направление ветра и распространение огня непредсказуемы;
  • производить работы ударными механизмами, сбрасывать тяжести массой свыше 5 тонн в охранных зонах энергообъектов;
  • производить сброс и слив едких и коррозионных веществ и горюче-смазочных материалов в охранных зонах линий электропередачи.
  • складировать и хранить материалы, в том числе горюче-смазочные: — в охранной зоне ЛЭП свыше 1кВ – запрещено; — в охранной зоне ЛЭП до 1кВ – только с письменного разрешения Россети Центра. Подать заявление необходимо не позднее чем за 2 недели до начала работ;

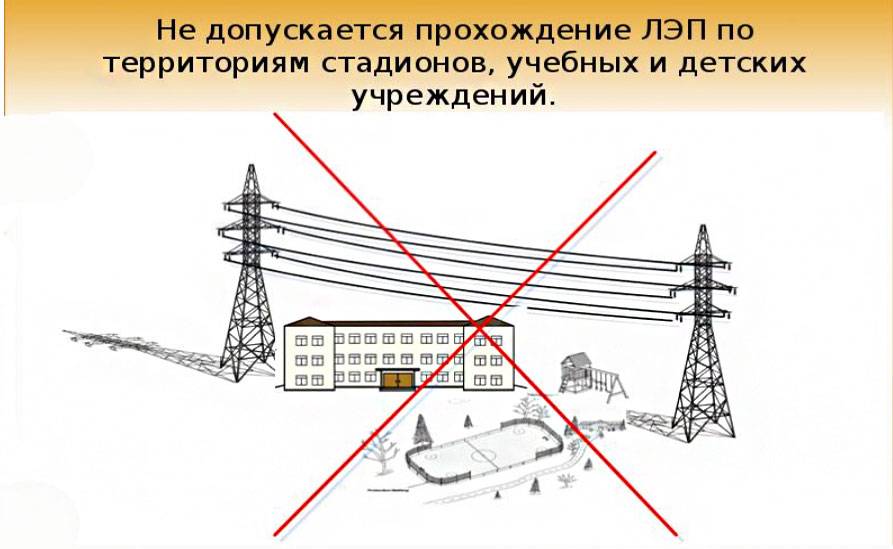

  • Размещать детские и спортивные площадки, стадионы, рынки, торговые точки, полевые станы, загоны для скота, гаражи и автостоянки (кроме гаражей-стоянок автомобилей физических лиц), проводить массовые мероприятия:

Назначение охранной зоны водопровода и канализационных сетей

Охранные зоны любых инженерных трасс и коммуникаций обозначаются соответствующими табличками и знаками, но охранная зона водопровода чаще всего таких предупредительных знаков не имеет, и поэтому при ремонте дорожного покрытия или других землеройных работах инженерно-коммуникационные сети повреждаются.

Такие происшествия сопровождаются наказанием в виде административной ответственности и штрафов, хотя за отсутствие тех же знаков о расположении охранной зоны водоснабжения или канализации не предусматривает никакого наказания и не определяет виновных.

А между тем, даже пара метров в каждую сторону от трубопровода может нарушить не только саму трассу, но и экологию в прилегающей местности.

Определение наружной канализации

Термин «охранная зона канализационных сетей» имеет отношение непосредственно к наружным магистралям и означает систему труб, транспортирующих к насосным станциям и очистным сооружениям бытовые и промышленные сточные воды, дождевые и талые потоки грязной воды.

В схему сетей канализации включаются элементы:

    1. Трубы разного диаметра;
    2. Смотровые, поворотные, перепадные и ревизионные колодцы.

Когда проектируется канализация и ее охранная зона, необходимо принимать во внимание следующие факторы:

    1. Суточные объемы сточных вод;
    2. Технические и эксплуатационные параметры сточной или водопроводной сети;
    3. Расстояние от стока до насосной станции и канализационного коллектора;
    4. Технические возможности по подсоединению трассы трубопровода к коллектору;
    5. Свойства почвы на трассе трубопровода, уровень грунтовых вод и рельеф участка;
    6. Климат в регионе и глубина промерзания грунта – через сколько метров грунт замерзает зимой.

Наружная канализация работает в условиях постоянного перепада температур и влажности, давления грунта и воздействия агрессивных сред, поэтому монтаж трубопроводов канализации проводится с применением пластиковых, асбоцементных, бетонных или металлических труб.

Схематично канализация реализуется как раздельный трубопровод (ливневка – сбор дождевой воды — и бытовая канализация прокладываются отдельно), полураздельный (ливневка и бытовая канализация прокладываются отдельно, но доставляются к очистным сооружениям в общем коллекторе), и общесплавной (все элементы трассы объединяются).

Определение охранной зоны

Жесткая охранная зона должна существовать для любой канализации, так как стоки – это источник опасности заражения питьевой воды или почвы на близлежащей территории. Размеры, которые должна иметь охранная санитарная зона, регламентируются СНиП и СанПиН. Нормативы определяют, сколько метров следует отступить в каждую сторону от трассы водопровода или стоков.

Охранная санитарно защитная зона – это запрет на следующие действия:

    1. Запрещено высаживать кустарники и деревья ближе 3 м от коллекторных колодцев;
    2. Не разрешается снимать верхний слой грунта (дерн);
    3. Запрещается организовывать мусорные свалки, заниматься взрывными или свайно-забивными работами;
    4. Запрещается загромождать подходы и подъезды к очистным и канализационным узлам и сооружениям;
    5. Без разрешения нельзя использовать грузоподъемные механизмы и проводить строительство;
    6. Запрещено вынимать и перемещать грунт рядом с водоемами, которые находятся неподалеку от канализационных сетей или водопровода.

Возможные последствия несоблюдения требуемых норм

Чтобы не допустить аварии на трубопроводной трассе, необходимо иметь план работ и схему прокладки трассы. Подземные трубопроводы сопровождаются обустройством колодцев с крышками на поверхности, имеющими обозначение «К». Кроме того, для работ в сзз необходимы соответствующие разрешения местных органов.

Исполнитель должен:

Соблюдать все нормативы и правила при обустройстве водоотвода напорной канализации и других сточных трасс; Не допустить разрушения существующих подземных магистральных трасс канализации и водопровода; предпринять все возможные меры предосторожности, приостановив работы, если обнаружились какие-либо несоответствия в предоставленных ему документах и разрешительных справках Следить за состоянием прилегающей территории

Правила и нормы расположения на участке жилых, хозяйственных построек, забора, насаждений

Эти величины являются обязательными для исполнения, а не рекомендательными. В случае нарушения этого пункта местные власти могут потребовать демонтажа ограждения и даже строения. Кроме того, минимальное расстояние от забора до дороги будет зависеть от проложенных коммуникаций.

До начала строительства необходимо составить план участка с расположением жилого дома и хозпостроек. Основной закон, регламентирующий строительство объектов на участке, СНиП 30-02-97. Здесь прописаны рекомендации, направленные на безопасность и сохранение здоровья людей. В документе указано, на каком расстоянии можно строить объекты внутри участка:

16 Мар 2021 uristlaw 700

Поделитесь записью

Границы санитарно-защитных зон для лэп согласно сн № 2971-84

Напряжение ЛЭП

Размер санитарно-защитной (охранной) зоны

Границы санитарно-защитных зон для ЛЭП в г. Москве

Напряжение ЛЭП

Размер санитарно-защитной зоны

К размещению ВЛ ультравысоких напряжений (750 и 1150 кВ) предъявляются дополнительные требования по условиям воздействия электрического поля на население. Так, ближайшее расстояние от оси проектируемых ВЛ 750 и 1150 кВ до границ населенных пунктов должно быть, как правило, не менее 250 и 300 м соответственно.

Как определить класс напряжения ЛЭП? Лучше всего обратиться в местное энергетическое предприятие, но можно попробовать визуально, хотя не специалисту это сложно:

330 кВ – 2 провода, 500 кВ – 3 провода, 750 кВ – 4 провода. Ниже 330 кВ по одному проводу на фазу, определить можно только приблизительно по числу изоляторов в гирлянде: 220 кВ 10 -15 шт., 110 кВ 6-8 шт., 35 кВ 3-5 шт., 10 кВ и ниже – 1 шт.

Допустимые уровни воздействия электрического поля ЛЭП

ПДУ, кВ/м

Условия облучения

внутри жилых зданий

на территории зоны жилой застройки

в населенной местности вне зоны жилой застройки; (земли городов в пределах городской черты в границах их перспективного развития на 10 лет, пригородные и зеленые зоны, курорты, земли поселков городского типа в пределах поселковой черты и сельских населенных пунктов в пределах черты этих пунктов) а также на территории огородов и садов;

на участках пересечения воздушных линий электропередачи с автомобильными дорогами 1 – IV категорий;

в ненаселенной местности (незастроенные местности, хотя бы и часто посещаемые людьми, доступные для транспорта, и сельскохозяйственные угодья);

в труднодоступной местности (недоступной для транспорта и сельскохозяйственных машин) и на участках, специально выгороженных для исключения доступа населения.

В пределах санитарно-защитной зоны ВЛзапрещается:

размещать жилые и общественные здания и сооружения;

устраивать площадки для стоянки и остановки всех видов транспорта;

размещать предприятия по обслуживанию автомобилей и склады нефти и нефтепродуктов;

производить операции с горючим, выполнять ремонт машин и механизмов.

Территории санитарно-защитных зон разрешается использовать как сельскохозяйственные угодья, однако рекомендуется выращивать на них культуры, не требующие ручного труда.

В случае, если на каких-то участках напряженность электрического поля за пределами санитарно-защитной зоны окажется выше предельно допустимой 0,5 кВ/м внутри здания и выше 1 кВ/м на территории зоны жилой застройки (в местах возможного пребывания людей), должны быть приняты меры для снижения напряженности. Для этого на крыше здания с неметаллической кровлей размещается практически любая металлическая сетка, заземленная не менее чем в двух точках В зданиях с металлической крышей достаточно заземлить кровлю не менее чем в двух точках. На приусадебных участках или других местах пребывания людей напряженность поля промышленной частоты может быть снижена путем установления защитных экранов, например это железобетонные, металлические заборы, тросовые экраны, деревья или кустарники высотой не менее 2 м.

Всем известно, что выделяемые линиями электропередач электромагнитные поля негативно воздействуют на здоровье человека. Специалисты проводили ряд исследований людей, которые живут вблизи ЛЭП или трансформаторных подстанций. Так вот выявилось, что у них возникают расстройства нервной системы, снижается иммунитет, нарушаются обменные процессы. В конечном счете приобретается большой букет различных заболеваний, где сердце, эндокринная и нейрогормональные системы – самые уязвимые. Поэтому существуют правила, в которых определена охранная зона ЛЭП.

С годами правила ужесточались за счет изменения результатов исследования. Поэтому в настоящее время все пользуются новыми правилами, которые были разработаны и утверждены в 2009 году. Конечно, под требования новых правил попали уже эксплуатируемые строения, которые по законодательству у владельцев не изымаются. Их можно использовать и даже продавать с учетом определенных ограничений. При продаже в текст договора обязательно вносятся обременения (ограничения).

Сами же обременения определяются несколькими позициями, где две являются основными:

  • Нельзя в таких домах проживать постоянно.
  • Нельзя в них проводить капитальный ремонт или делать капитальные пристройки.

Возможные последствия несоблюдения требуемых норм

В результате земляные работы на определенном участке производят, не догадываясь о том, что он находится в охранной зоне. В этом случае можно нанести вред окружающей среде, серьезный ущерб канализационным сетям или объектам, приводящий к порче имущества, значительным убыткам и материальным затратам на восстановление.

своевременно производить уборку мусора, а в зимнее время снега и льда, обеспечивая беспрепятственный проезд к канализационным объектам
пригласить представителя организации, которая выдала разрешение, на процедуру сдачи объекта

Данные обязанности касаются всех подрядчиков, производящих работы на открытых участках и территориях в охранных зонах.

Охранная зона водовода (водопровода): сколько метров от подземного трубопровода, СНиП и СП

Охранная зона водопровода – специальный термин для определения необходимого расстояния от водопровода, водовода и водозабора, которое подлежит строгому соблюдению по нормам СНиП и СП.

Основные действующие нормы дистанцирования разработаны на основе проведенных и зафиксированных научных исследований в области санитарии и гигиены – СанПиН. Охранные зоны направлены на предотвращение загрязнения источников воды.

СНиП и его актуализированная редакция – СП – определяют удаленность средств подачи воды от потенциальных угроз.

Что такое охранная территория

Охранная зона – одна из разновидностей зон с особыми условиями эксплуатации или оберегания определенных территорий, размеры и содержание которых регламентируются действующим законодательством Российской Федерации. К понятию охранной территории относят:

  • собственно, охранные (обеспечивающие целостность и отсутствие повреждения как самого сооружения, так и потенциального вреда, который может принести оберегаемый ограждением или законодательными нормами объект;
  • санитарно-защитная зона выполняет двойную функцию – санитарную, противоэпидемиологическую и протекторную – оберегание и удаление от сооружений, представляющих потенциальную угрозу повреждения;
  • водоохранные зоны, препятствующие загрязнению водоемов, из которых вероятно проведение обеспечения населения водой;
  • зоны санитарной охраны источников питьевой воды и жидкости для хозяйственно-бытового снабжения;
  • другие охранные зоны – возле аэродромов, затоплений, охраняемых культурных и исторических объектов.

Работы по прокладке канализации в городе

Цели законодательного ограничения, проведенного на федеральном уровне, – утвердить особые условия эксплуатации или исключение их из иного использования, кроме как по прямому назначению. Дистанцию, на которой следует располагать объекты от территорий культурного или исторического наследия, может определять постановление правительства региона.

Рыбоохранные и водоохранные территории и их разграничение зафиксированы на уровне федерального законодательства. Сколько метров в каждую сторону составляет охранная зона газо- и нефтепроводов, нефтепродукто- и аммиакопроводов, трубопроводов для полноценного удовлетворения бытовых потребностей населения, определяют соответствующие СНиП, СанПиН и СП.

Санитарные нормы для водопроводов

Согласно санитарным нормам и правилам, санитарная зона – дистанция, которую нужно соблюдать от любой трубы, в которой производится транспортировка воды. Причем независимо от ее личной или государственной принадлежности, заполненности из подземных или надземных источников.

Замена трубопровода канализации

Санитарная зона водопровода – дистанция, соблюдение которой необходимо для предотвращения потенциального загрязнения водопроводных сетей или иных источников водоснабжения.

Поскольку СанПиН, определяющий защитную территорию, создан на основании Федерального Закона № 52, несоблюдение требований грозит серьезными неприятностями нарушителям существующих правил. В связи с этим стоит отметить следующее:

  • отсутствующая или созданная с нарушением существующих норм, охранная территория и санитарная зона водопровода наказываются денежным штрафом, нередко достаточно ощутимым для бюджета;
  • эксплуатация коммуникаций, в соответствии с существующими постановлениями, регламентируется Кодексом об административных правонарушениях (КоАП);
  • нарушение санитарных зон водоемов и других источников водоснабжения может составлять для юридических лиц до 40 тысяч руб., а для физических – до 2 тыс. руб. и более в зависимости от тяжести совершенного проступка;
  • зона водопровода не может использоваться для любого вида строительства или реконструкции, если только речь идет не о сооружениях, имеющих непосредственное значение для его функционирования или защитных мероприятий санитарно-эпидемиологической направленности;
  • зона водопровода предполагает отсутствие в близком соседстве канализации, сточных вод, сельскохозяйственных угодий, в которых производится применение ядохимикатов;
  • строгие ограничения наложены на соседство с мусорными свалками, захоронение любого вида отходов и даже на рубку леса, если только она не санитарная.

Правительство России приняло ряд постановлений и документов, которые показывают, что понятие «охранная зона» относится не только к водозабору. Оберегающим мероприятиям подлежит весь путь транспортировки воды по водопроводу, начиная от источника и далее по всей протяженности.

Как определить напряжение ЛЭП

Более высокое значение можно определить по количеству проводов в пучке кабеля:

  • 1 шт. — до 330 кВ;
  • 2 шт. — 330 кВ;
  • 3 шт. — 500 кВ;
  • 4 шт. — 750 кВ;
  • 6-8 шт. — от 1000 кВ и более.

Таблица дистанций и напряжений

Считать следует не количество кабелей, протянутых между опорами, а провода в одном пучке. Дополнительно ориентироваться можно по высоте, на которой они протянуты: чем выше они расположены, тем больше в них напряжение.

Для линий в один провод напряжение определяется по количеству изоляторов – керамических дисков в одной грозди, свисающей со столба. Нормативные цифры приведены в списке:

  1. 3-5 изоляторов — 35 кВ.
  2. 6-8 изоляторов — 110 кВ.
  3. 15 изоляторов — 220 кВ.

По улицам в пределах жилых кварталов линии электропередачи имеют напряжение 6–10 кВ, что не создает излучений, превышающих безопасное для человека значение. Эти провода подводятся в дома, проходя над ограждениями участков.

Дистанции от забора до построек на участке

Для них также разработаны нормы по безопасному использованию. По СНиП жилые дома и другие строения должны располагаться не ближе 5 м от красной линии. Это черта передней границы участка. По ней проходят все подземные и воздушные коммуникации, включая линии электропередачи. Нарушает безопасную дистанцию только провод, подведенный непосредственно к зданию.

Изолятор, на котором крепится провод снаружи, должен находиться на стене здания на высоте 2,75 м и выше. Ввод в дом не должен располагаться над и рядом со спальными, детскими комнатами и помещениями, где семья проводит много времени. Оптимальный вариант – стена кладовой, подсобного помещения, прихожей.

В частном секторе ЛЭП проходит по одной стороне улицы – красная линия на плане. Расстояние от ЛЭП до частного жилого дома на земле ИЖС должно четко соответствовать нормативам ПУЭ. Протягивать провода для подключения дома с противоположного бока надо только через дополнительные опоры. Высота до изоляторов превышает 6,2 м. Минимальная дистанция от ЛЭП напряжением 6 кВ до деревьев – 2 метра по горизонтали.

Схема монтажа столбов

  • Чтобы понять, насколько опасно жить возле ЛЭП и каким является безопасное расстояние от ЛЭП, нужно внимательно рассмотреть ее. Минимальным является напряжение в 0,4 кВ, такие линии оснащены небольшими прозрачными изоляторами и пятью проводами.
  • 10-киловольтные линии имеют изоляторы гораздо больших размеров (их всего 1-2) и три провода.
  • У 35-киловольтной ЛЭП на каждом из трех изоляторов закреплено по проводу.
  • 110-киловольтная линия имеет на каждом из проводов по 6 изоляторов.
  • А 150-киловольтная – от 8 до 9. Далее следуют линии, по которым подается электричество на подстанции, их напряжение – 220 кВ, и здесь число изоляторов достигает 40.
  • В наиболее мощных линиях (330-750 кВ) число проводов от двух до пяти, изоляторов – от 14 до 20.

Расстояние

Вред для здоровья от линии ЛЭП

Линии электропередач излучают статическое поле и переменные волны. Однако такое же излучение поступает и электропроводки, и от любых электроприборов, которые находятся в наших домах и квартирах. При сравнении розетки переменного тока с напряжением в 220 В, находящейся в метре от человека, и ЛЭП, передающей ток напряжением примерно 200 кВ, расположенной в тридцати метрах, и учитывая, что сила статического поля уменьшается пропорционально квадрату расстояния, оба этих источника излучения, влияют приблизительно одинаково.

Расчет показывает, что эквивалентом розетки находящейся от нас в метре будет ЛЭП, передающая ток с напряжением в 6,5 кВ. Кроме того, следует иметь в виду, что в нашем доме имеется несколько розеток, до плюс десятки метров электропроводки, телевизор, холодильник, компьютер, другие электроприборы, чье излучение может быть намного сильнее.

Из этого следует, что не стоит утверждать, что высоковольтные ЛЭП так уж пагубно воздействуют на организм человека. С другой стороны, до конца этот вопрос еще не изучен. Теоретически, ЛЭП, которая располагается недалеко от жилища, может вызывать в организме резонанс внутренних органов. Промышленная частота тока составляет 50 Гц, но органы, отзывающихся на подобные частоты в человеческом организме отсутствуют и негативно воздействуют на организм колебания более низкой частоты. Хотя у людей, имеющих дело с высоковольтными ЛЭП нередко наблюдается:

  • раздражительность,
  • синдром хронической усталости,
  • снижение иммунитета.

Напряжение в 10 кВ считается безопасным для человека. Оно создает фон, не превышающий по плотности 10 мкТл – микротесла. Для сравнения, магнитное поле Земли составляет 30–50 мкТл.

Чертеж стандартной опоры

От создаваемого ВЛ излучения оно отличается постоянным или плавно изменяющимся значением. По ЛЭП проходит ток с частотой 50 Гц – это означает, что за секунду ток 50 раз меняет свое направление, происходит полное колебание – волна переменного тока. С такой частотой изменяется и значение излучаемого магнитного поля.

Наибольшее значение природных колебаний достигает 40 Гц. При постоянном нахождении в зоне магнитных волн с большими значениями в организме человека происходят сбои. Это возможно не только при длительном стоянии под ЛЭП, но и рядом с домашними электроприборами, особенно тепловыми. Ущерб от близкого расположения ВЛ соизмерим с вредом для здоровья, наносимым утюгом, холодильником, стиральной машиной, компьютером.

Виды опор

В Евросоюзе принято считать, что если напряжение в проводах линии электропередачи выше 35 кВ и квартира располагается ближе, чем нормативный интервал охранной зоны плюс 20 м, то, согласно нормам здравоохранения Объединенной Европы, такое соседство может вызвать ряд заболеваний нервной, сердечно-сосудистой и иммунной систем.

Таблица европейских нормативов.

Участок под ИЖС или дачу частично может находиться ближе к высоковольтной линии, чем минимальное расстояние до жилого дома. В техническом паспорте эта полоса указывается как зона обременения. На этой земле можно сажать огород, сад и ставить забор. Нельзя строить дом и сооружать подсобные помещения. Место для отдыха во дворе следует оборудовать подальше от ЛЭП.

Схема установки столбов в СНТ и ИЖС согласно нормам

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
