Парник Бабочка своими руками: особенности сборки и установки конструкции
Конструкция этого парника отличается простотой, благодаря этому его легко сделать самостоятельно, при условии соблюдения некоторых правил и рекомендаций. Другой вопрос – правильно подобрать материалы и провести все расчеты
На что именно стоит обратить внимание, и как сделать всё правильно, мы и рассмотрим
Как выбрать место для установки парника
Конструкция парника позволяет не отводить слишком большую площадь участка для его установки. Однако даже эта небольшая территория должна быть правильно подобрана, чтобы обеспечить сохранность конструкции и позволить владельцу вырастить хороший урожай.
Среди критериев выбора места для установки парника, главную позицию занимает освещение. Недостаток солнечного света может негативно отразиться на росте и развитии растений, а потому лучший вариант – ровная, хорошо освещенная площадка. Кроме того, идеальным считается расположение теплицы с севера на юг.
Примеры неудачного расположения теплицы на участке
Категорически не рекомендуется устанавливать теплицы в низменных местах, так как в случае дождя или таяния снега, скопление воды приведет к гниению урожая. По этой же причине плохо, если грунтовые воды расположены слишком близко к поверхности и становятся причиной постоянной сырости. Также нежелательно устанавливать парник с ветреной стороны, так как постоянное воздействие ветра может негативно сказаться на устойчивости парника.
На практике, выбирая подходящее для парника место, сначала исключают самые неподходящие варианты. Не стоит располагать конструкцию в затененных местах и поблизости от септиков и других химических веществ. Рекомендуется придерживаться существующих стандартов расстояния от прочих построек, ограждения и других элементов участка.
Выбор материала для изготовления рамы и обшивки
Для сборки парника Бабочка можно использовать основу как из металла, так и из древесины. Идеальным вариантом считаются металлические трубы небольшого диаметра, однако, вполне подойдет и каркас из дерева
В любом случае стоит уделить внимание вопросу защиты конструкции от влаги. Преимущество деревянной рамы в том, что нет необходимости использовать сварочный аппарат и другие инструменты, предназначенные для нарезки, сгибания и скрепления металлических частей
Каркас теплицы можно изготовить как из металлических та и из пластиковых труб
Для обшивки каркаса наиболее подходящим материалом считается поликарбонат. Этот материал обладает прочностью, долговечностью и хорошо удерживает влагу и тепло внутри парника. Такой выбор обеспечит максимально комфортные условия для растений и одновременно, удобство использования парника, включая уход за ним и, при необходимости, ремонт.
Как сделать парник бабочка своими руками: чертежи с размерами
Как и положено, создание такого парника начинается со стандартной процедуры проведения расчётов и разработок. На этом этапе становится понятно, сколько будет стоить проект, какие материалы и в каком количестве потребуются для его реализации.
В большинстве случаев, дачники используют в качестве основы готовые чертежи, которые можно найти в интернете. Стандартным считается парник Бабочка, высотой 1-1,5 м и размером 2х4 м.
Стандартные размеры парника Бабочка — высота 1-1,5 м, длина и ширина 1-2х4 м
Важно учесть, планируется ли проведение регулярного демонтажа парника, так как от этого будет зависеть сложность элементов крепления, а также толщина используемого материала. Если конструкция будет стационарной, то допустимо использование рамы и поликарбоната большей толщины, чем для разборных конструкций
Еще один важный аспект – продумывание дополнительных систем, например, отопления или освещения.
Как выбрать парник самому
Каждый желающий купить «Бабочку» должен изучить критерии её выбора. Первым делом необходимо выбрать участок, на котором будет стоять конструкция. Это необходимо для правильного определения габаритов теплицы. Затем стоит выбрать надёжного производителя с хорошей репутацией, ориентируясь на отзывы в Интернете, а также советы знакомых огородников.
Если парник уже перед вами, то обязательно обращайте внимание на материалы, из которых он изготовлен и которые будут отвечать за прочность и гарантировать длительность эксплуатации постройки. Также учтите, чем покрашен каркас и есть ли в нём все необходимые отверстия
Опытные огородники дают некоторые советы относительно того, как сделать правильный выбор:
Обязательно обращайте внимание на то, совпадает ли кривизна дуг с кривизной каркаса, чтобы избежать проблем со сборкой.
Лучше отдать предпочтение поликарбонатному покрытию теплицы, ведь в случае с плёночным могут образовываться щели, которые приведут к постоянной потере тепла.
Осмотрите инструкцию и убедитесь в том, что все чертежи нарисованы чётко, и у вас не возникнет проблем со сборкой.
Отдавайте предпочтение теплицам, детали каркаса которых покрашены порошковой краской с лаком, только не антивандальной.
Важно! Если вы желаете выращивать культуры в холодное время, то выберите парник с подогревом.
Теплица бабочка из поликарбоната
Часть 1. Сборка теплицы из комплекта
Теплица действительно напоминает бабочку, когда её створки-«крылышки» открыты. И, безусловно, удобная теплица бабочка заслуживает подробнейшего рассмотрения. Ведь изготовить сооружение можно многосекционным, с поддержанием в каждой секции своего микроклимата, и выращивать там разные растения. Территория для размещения тоже должна быть подходящей, не низинной, чтобы не собиралась излишняя влага. И лучше направлять с севера на юг, так освещение будет лучше. Поскольку конструкция бабочки не слишком сложна, предпочтительней собрать ее самостоятельно, заводские варианты, как правило, имеют сравнительно хрупкие петли.
При создании же теплицы бабочки своими руками можно уделить этим деталям больше внимания. Например, собираетесь вы собрать стандартный заводской парник размерами 4Х1,6. Для укрытия понадобятся полтора листа сотового поликарбоната и четыре деревянных бруса. Брусья должны иметь сечение 10Х10, два из них длину 3,90м и два другие 1,6м соответственно размерам будущего парника.
Дерево обязательно обрабатывается антисептическим составом. Дальнейшая пошаговая инструкция очень короткая, подробности смотрите на фотографиях.
- Обустраиваете фундамент.
- Проверяете ровность диагоналей.
- Расположите на фундаменте прямые части каркаса.
- Установите дуговые части, зафиксируйте саморезами.
- На торцевой арочной части зафиксируйте саморезами половину листа поликарбоната.
- Точно такие действия произведите со второй арочной частью каркаса.
- Установите готовые части парника на фундамент, закрепите саморезами.
- Две половины листа поликарбоната крепите к каркасу и выравнивайте, как на фото.
- Строительным ножом уберите излишки поликарбоната со всех сторон. Прикрепите к створкам ручки. Не забудьте снять пленку с лицевой стороны поликарбонатных листов.
- При желании можно винтом и гайкой зафиксировать опоры для крыльев конструкции.
Все, комплект теплица бабочка собран.
Часть 2. Как сделать теплицу бабочка своими руками
Создавая самостоятельно каркас для будущего парника, мастер имеет определенный простор для экспериментов. Хотя, чтобы теплица бабочка своими руками вышла действительно качественной и прочной, лучше придерживаться некоторых рекомендаций специалистов. Нужны будут инструменты, расходные материалы
Так, например, стоит обратить особое внимание на качество используемого поликарбоната. Он должен хорошо пропускать свет к растениям, защищая их в то же время от излишка ультрафиолета
Обязательно нужен силиконовый герметик, и специальное антикоррозионное средство.
Приступая к работе, составьте для начала чертеж. При изготовлении используйте только качественные элементы, чтоб были крепкими и служили долго. Делается теплица бабочка своими руками в основном по тому же алгоритму, но прибавляется очень ответственный момент: изготовление каркаса. Значит, понадобится сварочный аппарат, трубогиб, и множество еще разных инструментов, смотрите на указанном сайте. С установкой конструкции тоже могут быть некоторые неожиданные нюансы, которым не подвержены заводские теплицы.Самый, наверное, полезный совет — хорошо ознакомиться с уже действующими теплицами. Стоило бы добавить, именно с самодельными теплицами. Потому что мастеру понадобятся некоторые детали, совершенно неожиданные. Без них сборка выйдет не достаточно качественной, а нарекания потом пойдут на саму разновидность теплицы. Стоит заранее запасаться шайбами, гайками, кровельными саморезами.
Подготовка к работе: выберите место; заложите основание; соберите каркас.
Порядок работ
Собираете каркас с помощью сварки или болтов. Створки (крылья) установите на центральную балку. Металлические части обработайте антикоррозионным средством. Строительным ножом раскроите листы поликарбоната. Саморезами с термошайбами зафиксируйте укрывной материал, швы обработайте герметиком. Смонтируйте ручки и опоры на створки.
Обшивка
На основании каркаса и по периметру крыльев просверлите отверстия. Раскрой поликарбоната начните с вырезания полукругов на обшивку боковых частей. Готовые листы прикрепите к каркасу. Открывающиеся части конструкции оформите подобным же образом. Установите ручки и пластиковые заглушки.Теперь теплица бабочка своими руками готова к эксплуатации.
Источник фото: b-online.ru/malye-formy/teplitsa-babochka-iz-polikarbonata-kompaktnaya-i-udobnaya-konstruktsiya-svoimi-rukami.html
Что представляет собой парник Бабочка: особенности конструкции
Главная особенность этого типа парника – универсальность. Такие конструкции отлично подходят как для просторных, так и для очень маленьких участков. Еще одним преимуществом становится их мобильность — такой парник легко разобрать и перенести в другое место.
Парник Бабочка довольно универсален и прекрасно подходит для выращивания рассады, зелени, редиски, огурцов и т. п.
По своей конструкции парник напоминает бабочку, из-за чего и получил свое название. Регулировать микроклимат в таком парнике просто, частично или полностью открывая створки и позволяя воздуху и солнцу проникать внутрь. При необходимости на участке можно установить парник любого размера, в зависимости от потребностей владельца.
Полезный совет! Если планируется выращивать растения в парнике в холодное время года, то стоит рассмотреть вариант приобретения модели с подогревом.
Для большинства парников этой конструкции используют стандартные материалы: пластиковый или металлопластиковый профиль для каркаса и полиэтилен или поликарбонат в качестве покрытия. В зависимости от модели, рамы могут иметь несколько секций или же быть сплошными.
Если выделить главную особенность, которая отличает парник Бабочка от прочих моделей, то это будет максимально рациональное использование имеющейся площади. Благодаря своему устройству, теплица предоставляет владельцу комфортный доступ ко всем растениям, позволяя использовать всю площадь для выращивания сельскохозяйственных культур.
Конструкция парника позволяет располагать его на небольших участках
Сборка парника-бабочка
Для начала изготавливают основание парника. Для этого из профильной трубы отрезают 4 куска, размер которых соответствует длине и ширине основания, указанным на чертеже. С помощью сварки соединяют их в основание конструкции. Для дуг отрезают 4 куска и сгибают их полукругом так, чтобы диаметр равнялся ширине основания. Затем две из полученных дуг приваривают к основанию по краям.
В верхней части к дугам приваривают отрезок трубы в качестве перемычки. К ней шарнирными механизмами присоединяют с обеих сторон трубы, которые будут выполнять роль верхней части створок. Оставшиеся дуги разрезают на 2 части и приваривают к концам труб, закрепленных шарнирами. В нижней части открытые концы будущей створки соединяют еще одним отрезком трубы. Собранный каркас зачищают и окрашивают.
Для обшивки конструкции по периметру будущих створок просверливают отверстия. Также поступают с торцевыми частями конструкции. Поликарбонат прикрепляют к торцевым частям саморезами для кровли. Выступающие части листа аккуратно срезают острым строительным ножом. Таким же способом крепят поликарбонат к створкам. При этом рекомендуется сделать небольшие выступы в виде крыльев, чтобы осадки не попадали внутрь парника. В нижней части створок прикрепляют ручки.
Перед установкой самодельного парника-бабочки участок под него разравнивают и уплотняют. Рекомендуется также сделать небольшое основание из деревянных брусков по размеру нижней части конструкции. К нему прикрепляют металлический каркас и в таком виде устанавливают на участке.
Последовательность сборки и установки парника «Бабочка» своими руками
Выбор места
Определяющим в подборе места строительства сооружения являются:
- уровень освещения – оптимальной считается ориентация с севера на юг при достаточной инсоляции (следует учитывать возможность затенения от деревьев или находящихся поблизости построек);
- характеристика ландшафта – парник лучше расположить на ровной поверхности; исключение возможности подтопления – низменные места рекомендуется избегать;
- направление сила ветра – пренебрежение розой ветров способна оказать негативное влияние на прочность сооружения.
Материал для изготовления каркаса
Арочный каркас рекомендуется изготавливать из легких металлоконструкций, устойчивых к коррозии. Металлические дуги можно заказать в мастерской исходя из индивидуальных расчетов. Если же парник изготавливается согласно стандартным параметрам, не составит труда докупить детали у любого производителя.
Друзья! В рамках нашего портала, мы запустили книгу о том как сделать газон своими руками. Если эта тема вам интересна, то ЧИТАЙТЕ ДАЛЕЕ>>
В ряде случаев металл заменяют на древесину или пластик. Средняя продолжительность службы каркаса из сосны без специального ухода составляет пять лет.
При использовании труб из пластика следует учитывать, что она уязвима в месте изгиба, на которое приходятся повышенные нагрузки.
Материал для обшивки
На практике для обшивки парника используют:
Агропленку – недостатком является низкий запас прочности, из-за этого даже при ее низкой стоимости суммарные затраты могут оказаться высокими.
Стекло – важно использовать симметричное количество оконных рам. К недостаткам материала относятся:
К недостаткам материала относятся:
- сравнительно высокий вес;
- наличие эффекта оптической линзы;
- неудобство при открывании-закрывании окон;
- хрупкость;
- невозможность придать стеклу дугообразную форму, что имеет принципиальное значение для правильного освещения и теплообмена (плоское стекло быстро нагревается в солнечную погоду даже при минусовой температуре воздуха).
Поликарбонат – отличается:
- легкостью, что предоставляет возможность его транспортировать;
- прочностью и долговечностью (прочнее стекла в 300 раз);
- гибкостью, что позволяет изготавливать дугообразные конструкции;
- прозрачностью – способностью пропускать и рассеивать солнечные лучи (пропускная способность составляет 90 %, отсутствует эффект оптической линзы);
- способностью не пропускать лучи ультрафиолетового диапазона, что оказывает на выращиваемые культуры благотворное действие;
- возможностью использовать световые фильтры: красный и оранжевый благоприятствуют вегетации растений; желтый характеризуется отпугивающим действием на потенциальных насекомых-вредителей;
- высокой теплосберегающей способностью.
Следовательно, наиболее предпочтительным материалом для обшивки являются листы из поликарбоната. Материал бывает литым и сотовым. Сотовый характеризуется повышенной теплосберегающей способностью (из-за ячеистой структуры), большей легкостью, аналогичной прочностью и меньшей ценой (в связи с экономией материала), благодаря чему именно эта разновидность поликарбоната получила более широкое распространение.
Парник «Бабочка»: чертежи с размерами
Приступая к подготовке чертежа, следует учитывать не только материалы, которые планируется использовать, но и сорта запланированных к выращиванию растений, а также возможность искусственного обогрева и параметры необходимого для них сооружения
Полезно также принимать во внимание вероятность разборки или транспортировки парника, что однозначно скажется и на сложности используемых при монтаже элементов, и на их массе. Исходя из вышесказанного, рассчитывается суммарная стоимость проекта
Чертежи нескольких моделей парника «Бабочка»:
Стандартными считаются размеры с длиной – 4 м, шириной – 2 м и высотой – 1-1,5 м.
Где и из чего строить парник-бабочку
Для этого парника надо выбирать хорошо освещенное место, на которое не будет падать ни от каких строений или посадок тень. Не стоит устанавливать парник в низине, так как там будет скапливаться влага после дождя, что понравится далеко не всем растениям. Неровная поверхность приведет к тому, что трудно будет отрегулировать рамы парника, со временем перекос приведет к разгерметизации конструкции.
Предпочтительнее всего установить парник-бабочку на естественной или искусственной возвышенности. Конечно, капитальный фундамент ему не нужен, но для прочности и хорошего прилегания всех элементов друг к другу небольшой постамент не повредит.
Готовые заводские парники-бабочки рассчитаны под то, что в качестве укрывного материала будет использоваться сотовый поликарбонат. Хотя бывают случаи, что некоторые умельцы натягивают пленку. Если же вы решите самостоятельно изготовить каркас такого парника, то практичнее всего использовать металлопластиковые профили квадратного сечения.
При наличии в хозяйстве есть деревянные бруски или обрезки труб, то подойдут и они. Покрывать такую конструкцию лучше сотовым поликарбонатом, но подойдет и пленка, и даже стекло. Если найдете нужного размера старые деревянные рамы со стеклами, то можно использовать и их. Главное предварительно весь каркас обработать от возможной коррозии.
Рекомендации по эксплуатации
Чтобы парник Бабочка прослужил как можно дольше и эффективнее, необходимо придерживаться следующих советов:
- не хлопать створками при открывании/закрывании;
- на холодный период использовать подпорки для сохранения его целостности;
- тщательно вымыть и створки, и боковые части;
- размещать парник на ровной поверхности;
- обрабатывать антикоррозийным средством металлические элементы конструкции.
Правила эффективного пользования конструкцией
Парник Бабочка из поликарбоната очень прост в эксплуатации. Надо всего лишь придерживаться простых правил, о которых многие из вас, наверняка, знают. Но как говорится: «Повторение — мать учения!».
Устанавливать конструкцию нужно на ровном основании, предварительно удалив верхний слой грунта. Выбранное место должно быть достаточно освещенным большую часть дня.
При одновременном выращивании разных культур в одном парнике необходимо разделить их с помощью полиэтиленовой пленки.
Есть и некоторые другие рекомендации, которые тоже необходимо соблюдать. В первую очередь, это касается самих створок: открывать и закрывать их нужно без резких движений, не хлопая.
Если вы не планируете убирать парник на период зимы, то необходимо установить дополнительные подпорки внутри каркаса под створками, чтобы они могли выдержать нагрузку от снега.
Выполняя эти простые правила и рекомендации, вы можете быть уверены, что ваш парник прослужит долго.
Советы дачников по эксплуатации и как исправить недостатки
- При планировании выращивания в парнике некоторых разновидностей растений следует разделить его на секции. Для этого использую полиэтилен.
- Если погода теплая, то днем можно крылья приподнять. На ночь лучше закрывать, поскольку ночи прохладные.
- Чтобы улучшить герметизацию следует применять реечные рамы с пленкой.
- Не рекомендовано, чтобы плоды и плети были близко к полу. В данном случае необходимо поместить возле бортиков П-образные системы, уложите на них рейки (шагом 8 см). Если саженцы будут превышать высоту опор, нужно расположить рейки под плети — растения не будут повреждаться.
Подготовка к зиме
Когда завершится сезон выращивания, нужно подготовить сооружение к зимнему периоду. Чтобы сделать конструкцию более долговечной, необходимо тщательно за ней ухаживать. Перед холодами надлежит осуществить генеральную уборку парника. Это значительно минимизирует вероятность возникновения необходимости в осуществлении ремонтных работ и появления дефектов.
Процедура ухода зависит от того, какой укрывной материал вы используете. Пленку из полиэтилена надлежит снять. Если укрывной материал целый, подходит для повторного применения, промойте его и дайте высохнуть. Затем сложите пленку и поместите ее для хранения в сухое место.
Проверьте, есть ли на поверхности ржавчина. При наличии такой проблемы ее нужно устранить. Движущиеся элементы рекомендуется регулярно смазывать маслом.
Полностью удалите из земли все старые растения. Это надлежит сделать до того, как наступят холода. Грунту необходим отдых, в противном случае земля перестанет быть плодородной. Чтобы восстанавливать, очищать грунт, уничтожать негативно влияющие на него микроорганизмы, стоит применять специальные средства.
Особенности конструкции
Для начала вспомним, что же такое парник. Это невысокая конструкция, которая позволяет раньше начать дачный сезон за счет своей способности отлично удерживать тепло и пропускать свет. Парники необходимы для создания благоприятного микроклимата для растений, которым нужны более комфортные условия для произрастания, чем те, которые наблюдаются в большинстве регионов России.

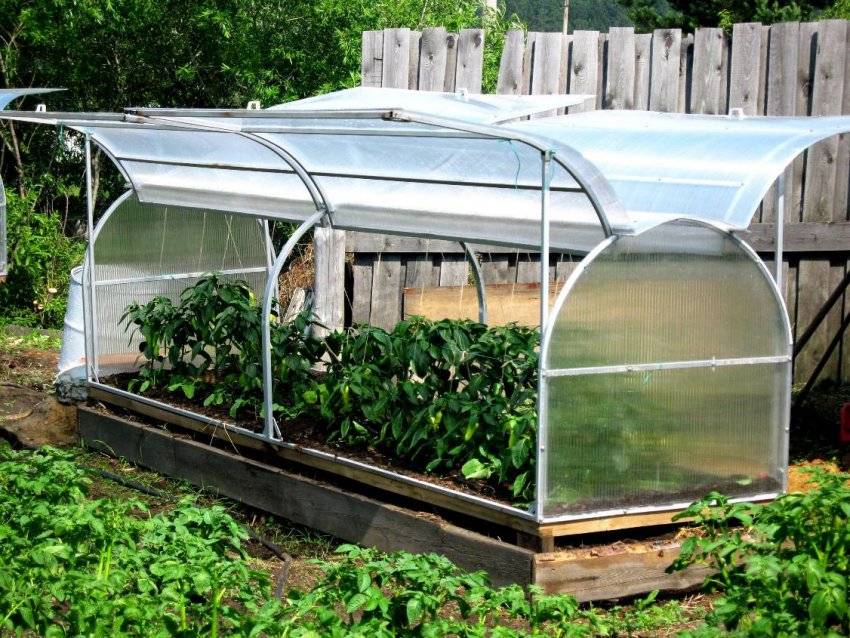

Парник «Бабочка» в открытом положении
Такая компактная конструкция очень удобна в эксплуатации. Кстати, гораздо удобнее, чем теплица, хотя выполняет почти те же функции. Работать в парнике «Бабочка» – одно удовольствие: по грядкам ходить не нужно, можно и с самого края дотянуться до любого кустика. А пространство внутри используется полностью – тропинки между рядами отсутствуют.
К тому же конструкция не занимает много места. Длина парника обычно не превышает 2,6 м, высота – чуть более 1 м, а ширина — примерно 1,4 м. Средняя занимаемая конструкцией площадь – около 5 м2, а масса промышленного сооружения – около 32 кг.
Пример устройства парника «Бабочка» из поликарбоната
Отметим, что парник типа «Бабочка» можно купить в магазинах либо сделать самостоятельно. Это довольно просто, и позже мы узнаем, как это делается. Если же вы покупаете готовую «Бабочку» в магазине, то помните, ее каркас обычно изготавливается из крепкого металлического профиля 2*2 см. Покрытие парника по идее может быть любым, но все же готовые варианты выпускаются с сотовым поликарбонатом. Средний срок использования «Бабочки» составляет около 10 лет при правильном уходе.
Разновидности парника «Бабочка»
Кстати, в сборке готовый парник «Бабочка» довольно прост – в комплектацию входит инструкция, в которой подробно прописаны все этапы монтажа конструкции. Да и собрать, переставить и перевезти его тоже несложно. А для установки не нужен фундамент – «Бабочка» отлично устроится и прямо на грунте.
Интересно, что в «Бабочку» можно высаживать рассаду раньше, чем в теплицу. Дело в том, что пространства и грунта в парнике меньше, чем в теплице, а потому они быстрее нагреваются солнечными лучами. А значит, и микроклимат, необходимый растениям для роста и развития, появляется быстрее.
Среди дачников парник «Бабочка» зарекомендовал себя как достаточно надежная конструкция, которая неплохо справляется с неблагоприятными погодными условиями.
Парник «Бабочка», 6 м
«Бабочка» своими руками
Так как деревянный остов дачниками используется чаще, то познакомимся с инструкцией по созданию парника на основе именно этого материала.
Шаг 1. Создайте чертеж того строения, которое хотите получить. Он должен быть максимально подробным, с указанием всех размеров – это упростит процесс создания парника.
Чертеж парника «Бабочка»
Шаг 2. Начинайте всегда с изготовления бортиков. Выпилите из досок все деревянные элементы, изображенные на чертеже.
Деревянные элементы выпиливаются из досок
Шаг 3. Если посмотреть на чертеж, то можно увидеть, что боковые стороны парника состоят из 3 соединенных вместе кусков досок. Соедините и вы их между собой при помощи бруска и саморезов или гвоздей. Аналогично подготовьте вторую боковую стенку.
Боковые стенки состоят из 3 досок
Шаг 4. Теперь возьмите доски, предназначенные для длинных стенок. Доски должны быть одинаковыми. Сделайте в них пазы шириной 4 мм и глубиной 2,5 см – это нужно для того, чтобы ровно лежали рамы.
В этом месте нужно делать пазы 4х25 мм
Шаг 5. Соедините эти доски при помощи брусков в угловых стыках и саморезов с боковыми стенками.
Схема соединения стенок
Шаг 6. Возьмите коньковую доску, сделайте в ней также пазы (они должны быть на одном уровне с предыдущими) и прикрепите саморезами между углами боковых стенок так, чтобы краями она легла на самый длинный брусок, соединяющий три боковых доски.
Крепление коньковой доски
Шаг 7. Сделайте опоры для крыльев. Их количество зависит от количества самих крыльев. Они должны располагаться таким образом, чтобы установленные позже дверцы как бы ложились на них и не проваливались внутрь парника. Опоры – это две узких доски, которые устанавливаются в пазы, подготовленные ранее.
Опора с канавкой для стока воды
Шаг 8. Сделайте на смотрящей наружу стороне опор неглубокие канавки – по ним будет стекать дождевая вода.
Шаг 9. Под опорами также установите бруски, которые будут их поддерживать.
Расположение поддерживающих брусков
Шаг 10. Установите оголовок конька, прикрутив его шурупами. Не забудьте в верхней части сделать две фаски по 45 градусов.
Чертеж торца парника
Шаг 11. Покрасьте деревянный каркас краской, подходящей для проведения наружных работ.
Следующий этап — покраска конструкции
Шаг 12. Приступайте к изготовлению крыльев. Выпилите все деревянные детали для створок согласно чертежам
Со стеклом работайте очень осторожно при помощи стеклореза
Схема изготовления крыльев для парника
Шаг 13. По верхнему торцу всех створок сделайте скосы — они в будущем облегчат закрывание створок; по внутреннему – фальцы, чтобы потом поместить туда стекло.
Сечение некоторых деталей парника
Шаг 14. При помощи клея и мебельных шкантов соберите основные части створок и дайте изделиям высохнуть в течение суток. Шканты могут заменить маленькие гвоздики без шляпок.
Шаг 15. Вам понадобятся верхние деревянные накладки для стекла, чтобы оно не выпадало. Их необходимо покрасить, чтобы защитить от гниения.
Стрелочка указывает на накладки для стекла
Шаг 16. Уложите вырезанные куски стекла в фальцы, закройте накладками, закрепите саморезами.
Шаг 17. Установите створки на каркас. Они должны слегка выступать за края основного каркаса. Прикрепите их петлями.
Створки установлены на каркас
Шаг 18. Выпилите и прикрепите к рамам изнутри при помощи навесов и саморезов упоры, которые будут фиксировать рамы открытыми по мере необходимости и будут иметь возможность складываться.
«Бабочка» готова. Теперь можете установить ее на удобное для вас место и пользоваться в свое удовольствие.
Устройства парника «Бабочка» из старых оконных рам
Несколько советов по сборке
- Доски у бортов должны плотно прилегать друг к другу, без зазоров.
- Для бахчевых бортики лучше делать частично застекленными, чтобы культурам попадало больше света.
- Чтобы под тяжестью стекла парник не прогнулся, его можно усилить металлической трубой по коньку или сделать под коньковой частью деревянные опоры.
- Удерживать рамы в одном положении и защитить их от захлопывания ветром помогут привязанные к ним шнуры, закрепляемые на крючках или колышках.
- Места бортов, где они соприкасаются с грунтом, проложите линолеумом для лучшей защиты от влаги.
Как сделать своими руками?
Выбор места
Для такого сооружения не понадобится много места. При этом даже небольшой участок необходимо подобрать правильно, чтобы парник в итоге оказался максимально долговечным, а урожай – хорошим.
Предлагаем ознакомиться Как закрепить укрывной материал на дугах парника
Наиболее подходящий участок – хорошо освещенный, максимально ровный. Рекомендуется располагать такие конструкции с северной стороны на южную. Не следует монтировать теплицу в низине. В противном случае урожай может сгнить из-за скопления воды (когда растает снег или пойдет дождь). Это же произойдет, если сырость является постоянной (из-за близко расположенных к поверхности грунтовых вод).
Подбирая место для установки конструкции, следует сразу определить варианты, являющиеся наименее подходящими. Парник не должен располагаться в тени или рядом с химическими веществами, которые могут негативно повлиять на растения. Расстояние от других элементов, находящихся на участке, должно соответствовать стандартам.
Материалы
«Бабочку» можно сооружать, используя различные материалы. От типа выбранного сырья будет зависеть срок службы конструкции, а также легкость обработки, цена изделия. Рассмотрим сырье, из которого производят составляющие конструкции.
Примеры и варианты
Ниже представлены примеры рассматриваемых парников.
Конструкцию парника-бабочки можно сделать такой, чтобы сооружение располагалось на участке максимально компактно.
Многие предпочитают деревянный каркас. Его легко обрабатывать, к тому же он смотрится эстетично.
Конструкция из профильной трубы отличается повышенной прочностью.
Такой парник может иметь довольно необычную конструкцию.
Чертежи с размерами
Чертеж — важный этап формирования парника. Для грамотной постройки понадобятся предварительные вычисления.
Важно рассчитать размер, цены и число материалов. Вначале следует наметить основание
Не столь важно, будете вы делать фундамент или нет, но бортики важны
Вначале следует наметить основание
Не столь важно, будете вы делать фундамент или нет, но бортики важны
Бортики бывают одинарными либо двойными, слой — 2,5 см, а высота зависит от специфики выбранных культур.
Бахчевые культуры — до 20 см, огурцы требуют намного больше высоты.
Сверху системы должна быть основная балка, на нее укрепляется главный компонент -«крылья».
Базовые характеристики — протяженность, широта и высота системы — рассчитываются индивидуально.
Высота не больше полутора метров. Рассчитывая древесный каркас, изделия из бревна перед окрашиванием обеззараживают.
Чтобы крылья системы были в раскрытом состоянии, необходимо предусматривать специальные упоры из стойкого материала.
Комплектация 2 метрового и 4 метрового парника Бабочка:
| № | Наименование детали | Фото | Количество деталей, шт. |
| Бабочка 2 м | Бабочка 4 м | ||
| 1 | Дуга торцевая (с отверстиями для крепления поликарбоната) | 2 шт | 2 шт |
| 2 | Дуга промежуточная | — | 1 шт |
| 3 | Поперечина 1260 мм | 2 шт | 3 шт |
| 4 | Стрингер боковой 1978 мм | 4 шт | 8 шт |
| 5 | Стрингер верхний 1978 мм (с отверстиями под петли) | 2 шт | 4 шт |
| 6 | Стрингер крышки верхний 1828 мм (с отверстиями под петли) | 2 шт | 4 шт |
| 7 | Стрингер крышки нижний 1828 мм | 2 шт | 4 шт |
| 8 | Дуга крышки | 6 шт | 12 шт |
| 9 | Грунтозацеп 450 мм | — | 2 шт |
| 10 | Грунтозацеп торцевой 450 мм (с отверстиями под поликарбонат) | 4 шт | 4 шт |
| 11 | Косынка треугольная | 24 шт | 32 шт |
| 12 | Косынка квадратная | — | 8 шт |
| 13 | Уголок | 16 шт | 32 шт |
| 14 | Кронштейн промежуточный | — | 2 шт |
| 15 | Кронштейн угловой | 4 шт | 4 шт |
| 16 | Упор | 4 шт | 8 шт |
| 17 | Ручка | 4 шт | 8 шт |
| 18 | Вертушок | 4 шт | 8 шт |
| 19 | Винт М5×30 | 86 шт | 130 шт |
| 20 | Гайка М5 | 102 шт | 146 шт |
| 21 | Петля | 4 шт | 8 шт |
| 22 | Накладка петли | 8 шт | 16 шт |
| 23 | Винт М4×30 | 20 шт | 40 шт |
| 24 | Винт М5×16 | 8 шт | 16 шт |
| 25 | Гайка М4 | 24 шт | 48 шт |
| 26 | Саморез 4×20 | 108 шт | 162 шт |
| 27 | Шайба кровельная | 108 шт | 162 шт |
| 28 | Упор крышки | 4 шт | 8 шт |
| 29 | Паспорт | 1 шт | 1 шт |
| 30 | Вкладыш с комплектацией | — | — |
Источники
- https://ogorod-bez-hlopot.ru/parnik-babochka-stoit-ono-togo.html
- https://homius.ru/parnik-babochka.html
- https://teplicaexpert.com/stroitelstvo-teplicy/babochka/
- https://MrDachnik.com/parnik-babochka-svoimi-rukami
- https://remoo.ru/postrojki/parnik-babochka
- https://b-online.ru/malye-formy/teplitsa-babochka-iz-polikarbonata-kompaktnaya-i-udobnaya-konstruktsiya-svoimi-rukami.html
- https://stroy-podskazka.ru/parnik/babochka/
- https://sdelairukami.ru/parnik-babochka-iz-polikarbonata-svoimi-rukami/
- https://BestForHome.ru/teplica/slava/parnik-babochka/sborka-svoimi-rukami-chertezhi-s-razmerami
