Как сделать пеллетную горелку

Пеллеты: что это такое? Подробная характеристика топлива

Данное сырье отличается высокой энергоемкостью. Именно благодаря этому оно получило широкое распространение. Один килограмм гранулированных пеллет при переработке выделяет приблизительно 5 кВт/ч тепла. Из этого следует, что для организации отопления стандартного частного дома, имеющего средние габариты, понадобится около 2 кг материала в час.

Пеллеты для горелки загружаются в устройство приблизительно 1-2 раза в сутки. При загрузке новой порции сырья рекомендуется проводить очистку зольника от продуктов сгорания. Покупные горелки требуют еженедельной очистки, а самодельные приспособления загрязняются еще быстрее. Устройство, изготовленное своими руками, рекомендуется очищать приблизительно 1 раз в 3 дня. В противном случае оно довольно быстро выйдет из строя.

Некоторые модели горелок не требуют загрузки в течение 5 дней. В качестве примера можно привести пеллетную горелку АПГ-42. Такая модель совместима с котлами Теплодар-Купер.

Недостатком пеллетных горелок является обратное горение, которое сопровождается проникновением зоны пиролиза в бункер, предназначающийся для хранения и подачи топлива. Это влечет за собой задымление помещения, в котором находится отопительное оборудование, а также существует вероятность пожара.

Пеллеты – это гранулы небольшого размера, которые изготавливаются из дерева и используются в качестве топлива

Пеллеты из опилок или любых других переработанных отходов при избытке воздуха в конструкции могут быть сдуты, что приведет к возникновению большого количества отходов (золы). Подача воздуха должна быть четко отрегулирована, в противном случае не только его избыток, но и недостаток могут привести к неэффективной работе и быстрому засорению аппарата.

Потребность гранулированного топлива в воздухе определяется в первую очередь режимом горения

Подбор правильного режима является первостепенной и очень важной задачей. Выход в рабочий режим горелки производится в 5 этапов

Перед началом эксплуатации устройства необходимо ознакомиться с каждой фазой более подробно.

Первым делом требуется выполнить поджиг. Горелка для котла на пеллетах разжигается с помощью специального керамического стержня-зажигалки, который при включении разогревается до очень высокой температуры (900-1100 °C). Устройства, изготовленные собственноручно, можно разжигать и обычной лучиной.

1 кг пеллет при горении выделяет примерно 5 кВт/ч тепла

Вторым этапом подготовки оборудования к работе является запуск

Очень важно отрегулировать правильную подачу воздуха, чтобы настроить пламя горелки. Далее выполняется разгон аппарата

На этом этапе горелка входит в обычный эксплуатационный режим.

После разгона необходимо отрегулировать воздух таким образом, чтобы внутри устройства выставилась правильная температура теплоносителя в обратке. Затем нужно прекратить подачу гранулированного топлива и выставить необходимую интенсивность воздуха.

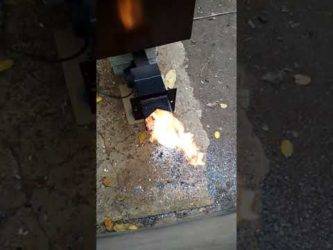

Как сделать пеллетную горелку своими руками

Помимо дров и угля есть другие виды твердого топлива, доступные многим домовладельцам. Это древесные гранулы, опилки, шелуха семечек, отходы обработки зерновых. Из-за их сыпучей структуры сжигать такое топливо классическим способом неудобно и малоэффективно.

Получить больше тепла и автоматизировать процесс можно, установив на котел специальное горелочное устройство. Последние имеются в продаже, но они приспособлены для работы на пеллетах.

Чтобы сжигать шелуху и мелкие опилки, потребуется дополнительное устройство, одно из решений — пеллетная горелка, изготовленная своими руками.

Пеллетная горелка своими руками

Строение изделия и назначение его элементов

Задача любого горелочного устройства – создать мощный ровный факел пламени для нагрева водяной рубашки котла, интенсивность которого можно регулировать.

В этом отношении конструкция пеллетной горелки преследует ту же цель и представляет собой небольшую камеру сгорания в виде аэродинамической трубы, в которую подается топливо и нагнетается воздух.

Для подачи гранул или шелухи используется шнековый конвейер, а топливо в него попадает из загрузочного бункера. Объем последнего определяет длительность работы установки. Воздух в зону сжигания поступает принудительно от вентилятора – нагнетателя.

Шнековый конвейер

Камера сгорания может быть как прямоугольного, так и круглого сечения. Последняя встречается чаще, так как она проще в изготовлении.

Если рассмотреть чертежи конструкции пеллетной горелки, то в камере круглой формы надо установить плоский поддон для горящего топлива, а сама она прикреплена к фланцевой плите, которая прилегает к фронтальной плоскости котла снаружи.

Наружная часть устройства состоит из шнекового конвейера с верхним входным патрубком, через который внутрь попадает топливо из бункера. Второй элемент – это вентилятор, установленный под шнеком и подающий воздух в нижнюю часть камеры.

Механизм пеллетной горелки

Сыпучие виды твердого топлива после сгорания образуют очень мало отходов в виде летучего пепла, поэтому устройство пеллетной горелки предусматривает ее самоочищение от потока воздуха, подаваемого нагнетателем. В результате весь пепел скапливается в зольнике, который нужно чистить не чаще 1 раза в неделю.

Описание рабочих режимов

Сам принцип работы пеллетной горелки заключается в следующем: порция топлива попадает в камеру, оно поджигается и включается минимальная подача воздуха. По мере того как топливо разгорается и камера прогревается, воздух нагнетается больше. В результате возникает устойчивый ровный факел пламени, греющий теплообменник с водой.

В заводских горелочных устройствах процесс автоматизирован полностью, розжиг обеспечивается электрическим элементом накаливания, его работу контролирует фотодатчик. Количество воздуха и пеллет, подаваемых в камеру, регулирует электронный блок, получая сигналы от датчиков температуры и давления.

Разобраться в работе устройства поможет схема пеллетной горелки.

https://www.youtube.com/watch?v=pkvWhUl1Nws

Топливо в виде древесных гранул или шелухи семечек может подаваться в шнек для пеллетной горелки различными способами:

  • Традиционный способ – это подача пеллет из отдельно стоящего бункера больших габаритов, чтобы его вместительности хватало не менее чем на 7 дней работы котла, который раз в неделю нужно чистить. Из бункера топливо перемещается к горелочному устройству дополнительным шнековым конвейером необходимой длины.
  • Более простой подачей топлива может быть оборудована гравитационная пеллетная горелка, выполненная своими руками. В ней шелуха и гранулы под собственным весом ссыпаются в шнек из бункера, установленного прямо над горелочным устройством, а тот подает нужное количество в камеру сжигания. Тогда запас хода котла будет составлять от 1 до 3 суток в зависимости от интенсивности работы.

Подобрать материалы для изготовления устройства несложно. Учитывая температурный режим работы камеры сгорания, для нее лучше взять трубу из жаропрочной стали с толщиной стенки не менее 4 мм. Фланцевая пластина, с помощью которой самодельная пеллетная горелка крепится к корпусу котельной установки, может быть сделана из стали обыкновенного качества толщиной 3 мм.

Подающий конвейер есть возможность приобрести в сборе, а можно изготовить самостоятельно из обычной трубы, поместив в нее шнек. Для вращения подбираются низкооборотный электродвигатель, редуктор и подшипники. Вентилятор надо купить и закрепить на пластине, подготовив для него посадочное место.

Саму пластину нужно изготавливать, изучив чертежи пеллетной горелки, и в зависимости от конструкции дверцы котла.

Детали пеллетной горелки

Принцип работы пеллетного котла

Пеллетный котел BURNiT PеlleBurn

Как отмечалось, в качестве топлива такие котлы используют пеллеты, то есть гранулы из прессованной древесной стружки, опилок и прочих подобных отходов.

Работа котла основывается на предельно простом принципе. Вы загружаете пеллеты в специальный бункер, оттуда они по шнеку поступают незначительными порциями к горелке, в которой и осуществляется сгорание гранул.

Под воздействием пламени происходит нагрев воды в специальном резервуаре, подключенном к отопительной системе.

В результате при минимальных затратах вы получаете надежный, экологически чистый и высокоэффективны й обогрев.

Общее описание

Как правило, стандартная пеллетная горелка реализуется производителями уже укомплектованной различными приспособлениями. Чаще всего в комплектацию входят следующие элементы:

  • контроллер для автоматизации работы;
  • шнек для подачи пеллет;
  • лямбда-зонд, который измеряет остаточный объем воздуха и автоматически регулирует горение;
  • бункерная топливная емкость.

На участке от шнека до горелки в некоторых случаях устанавливается пластмассовая гофра, которая при появлении обратной тяги не допускает распространения пламени. Основными узлами горелки также являются:

  • электрический нагревательный элемент, который задействован в автоматическом розжиге;
  • вентилятор для подачи воздуха, находящийся снизу устройства либо сзади котла, регулируемый с помощью контроллера.

В данном видео узнаем как сделать пеллетную горелку своими руками:

Автоматизированная подача в топку горючего из бункера происходит без вмешательства человека. Подача пеллет производится при помощи шнекового устройства с электроприводом, при этом процесс дополнительно проверяется контроллером с тепловыми датчиками и системой индикации, которая отображает работу непосредственно горелки.

Схема управления режимом температуры теплоносителя несложная. Во время достижения заданной температуры горелка с помощью контроллера переходит в ожидающий режим с длительным тлением горючего. Затем, когда теплоноситель остывает до определенной температуры, датчик передает сигнал о запуске вентилятора, это вызывает розжиг топлива и перевод устройства в обычный режим работы. Для розжига часто задействуют ТЭН.

Эффективность горелки будет зависеть от скорости засыпания горючего в топку и объема самого топлива, потому лишь правильная настройка всех показателей способствует оптимальному эффекту от работы этого оборудования.

Принцип работы и особенности конструкции

Основной принцип работы агрегата – сочетание шнековой технологии и запального механизма, гарантирующего быстрое воспламенение. Схема пеллетного котла включает в себя эти особенности и предполагает, что процесс сжигания гранулированного топлива сопровождается принудительным поступлением воздуха, именно поэтому в ней присутствует вентилятор. Принцип работы предполагает, что автоматика розжига срабатывает только после того как топливо хорошо разгорится. Непосредственно в процессе горения брикетов образуются горячие дымовые газы. Выходя из топки, они попадают в теплообменник, где передают 95% выделившегося тепла.

Общая схема

Дальнейшая работа проходит так:

  • продукты горения поступают в зольник;
  • автоматическая подача воздуха позволяет поддерживать оптимальные параметры котла по выработке тепла (участие человека в этом процессе не предусмотрено).

Настройка и последующее за ней управление может производиться, если возникнет такая необходимость, с помощью вмонтированного пульта ДУ. Возможность установки максимальных для данного помещения и минимальных температурных значений позволяет обеспечить стабильную поддержку оптимальной для него температуры.

Особенности работы печи – при достижении максимальной температуры для агрегата дальнейшая подача топлива автоматически прекращается. Новое поступление становится возможным только после того, как температура упадет до минимальных показателей. Также к особенностям конструкции следует отнести:

  • камера сгорания небольшая;
  • до 72% теплосъема проходит в конструкции;
  • средняя температура удаляемых в процессе воздействия пламени газов, составляет 1500;
  • горелки объемного типа за счет чего достигается высокий показатель КПД (до 96%);
  • некоторые агрегаты могут быть оснащены контуром горячего водоснабжения (дополнительное отопление в доме).

Выделяют 3 основных типа оборудования:

  1. пеллетные котлы, предназначенные для гранулированного топлива, произведенного из древесины;
  2. комбинированные печи/котлы, способные короткое время работать на дровах или угле;
  3. Универсальные по использованному топливу пеллетные котлы (горелки) – для них подойдет любой вид твердого топлива.

4 Устройства гравитационного типа

Горелки гравитационного типа могут не зависеть от электричества. Топливо поступает сразу в пиролизную камеру, наддув может быть обеспечен благодаря дымоходной тяге. Привести горелку в работу можно в ручном режиме, используя одну заслонку и регулятор тяги в дымоходе. Но устройство такого типа нуждается в серьезном обслуживании.

Энергонезависимые изделия с ручным управлением бывают только самодельными. В продаже имеются только гравитационные полуавтоматические конструкции, где топливо подается посредством «самосыпа».

Чтобы не допустить попадания огня в бункер, нужно поставить шлюз на основе элементов, расширяющихся при нагреве, или же использовать схему с двойным колосником. Он подвижный и периодически отодвигается назад, забирая часть пеллет и перенося их в зону сжигания, одновременно происходит выталкивание золы в зольник. Но есть риск, что между колосниками зазор может быстро забиться золой. Если колосник в заднем положении застрянет, то огонь может попасть в бункер.

https://youtube.com/watch?v=GsNqVxd-338

Схема гравитационной энергонезависимой горелки следующая:

  • Опилки засыпают прямо в пиролизную камеру в виде стальной перфорированной корзины. Она съемная, под каждый размер пеллет требуется изготавливать новую.
  • Третичный воздух, который подсасывается сквозь специальные отверстия, не допускает попадания огня в бункер.
  • Пиролиз опилок в корзине проводится за счет первичного воздуха.
  • Во вторичном виде он вместе с газами поступает в камеру, где и осуществляется горение.
  • Из нее выходит факел газов.

Некоторые горелки фабричного типа тоже могут изготавливаться по такой схеме. Но, в отличие от самоделок, они все равно будут зависеть от электричества, поскольку в них присутствует встроенная автоматика.

Пеллетная горелка Zota Fox 25: надежная и эффективная модель с широким функционалом

Пеллетная горелка такого типа используется в котлах марки Zota серии Fox. Она применяется в отопительных агрегатах, в конструкцию которых не входит плита из чугунного материала. На сегодняшний день такая горелка зарекомендовала себя только с лучшей стороны. Она отличается эффективностью и надежностью, а также длительным эксплуатационным сроком.

Пеллетная горелка Zota Fox перерабатывает гранулированное топливо. Размер каждой пеллеты, используемой в таком случае, колеблется от 6 до 8 мм. Мощность данного агрегата регулируется автоматической системой. Данный показатель может быть разным (от 5 до 25 кВт).

Установка пеллетной горелки Зота на твердотопливный отопительный котел позволяет автоматизировать его рабочий процесс. Оборудование, снабженное агрегатом для переработки гранул, имеет определенные преимущества:

  • снижение затрат на отопления жилой постройки;
  • увеличение длительности работы при загрузке одной порции гранулированного топлива;
  • поддержание необходимой температуры в помещении.

Пеллетная горелка Zota Fox 25 является эффективным и надежным агрегатом

Мощность горелки настраивается автоматически. Для этого в конструкции предусматривается специальный модуль управления. Пеллетные горелки Zota Fox (5-25 кВт) имеют множество дополнительных функций, которые не составит труда активировать и настроить на пульте управления. К ним относят автоподжиг гранулированного топлива, быстрый старт и прекращение работы, автоматическую очистку горелки и другие режимы.

Безопасность в таком устройстве реализуется датчиком, регулирующим температуру горения топлива. Также данное устройство можно подключить к GSM-модулю или термостату, установленному в отапливаемом помещении. Стоимость такой горелки составляет приблизительно 75 тыс. руб.

Пиролиз как процесс длительного горения

В двух словах, пиролиз – это медленное горение топлива с выходом продуктов, снова использующихся для генерации тепла. Выделенные атомы не смешиваются друг с другом, представляют собой готовую для использования горючую субстанцию. Суть сгорания заключается в минимальной подаче кислорода для поддержания тления брикетов или дров, но при этом еще и в большой выработке тепловой энергии. Экономия – главное достоинство агрегата.

Преимущества пиролизного котла

Также пиролизный котел обладает следующими преимуществами:

  1. Высокий КПД – коэффициент полезного действия. От 85% — это прекрасный показатель, свидетельствующий о том, что топливная энергия преобразуется в тепловую практически без остатка. Для сравнения – газовый котел генерирует 65% энергии.
  2. Котел или пиролизная печь – экономичные агрегаты. В пересчете на топливо и затраченные средства, они стоят на втором месте после газового генератора. И, конечно, не сравнимы с электрическими котлами.
  3. Агрегаты перерабатывают топливо в два этапа – сжигание древесины и использование выделенного газа. Предусмотренная емкость для накопления горючего газа позволяет устроить второй контур отопления с генерацией горячей воды на собственные нужды.
  4. Котёл длительного горения своими руками – обычное дело, так как конструкция проста и требуется обладать лишь навыками сварного дела. Чертежи и схемы найдутся на любом сетевом портале, равно, как и отзывы о самодельной конструкции.
  5. На твёрдотопливный котёл длительного горения своими руками собранный, не требуется разрешения, как на газовые и электрические котлы. Но от рекомендаций мастеров-установщиков отказываться не стоит – это все-таки агрегаты повышенного риска, но сборка и монтаж на определенное место остаются прерогативой собственника, не требующей от него материальных вложений в исполнении буквы закона.
  6. Время полного сжигания одной порции топлива достигает нескольких суток. Например,котел длительного горения до 7 суток – обычный случай. Это освобождает владельца от постоянного контроля над агрегатом, а собственные автоматические настройки позволят оставить дом с работающей печью.

Подбор размеров

Как уже говорилось, в основе работы — чертеж с указанием размеров. Они должны быть правильными. От этого зависит последующая эксплуатация изделия.

Корзина — самая важная часть конструкции. Пиролизный процесс может быть нарушен вследствие застревания опилок в наклонной задней стенке. Чтобы подобного не допустить, прорези в ней должны быть изначально не сплошными, а на 2−3 мм меньше размера самих пеллет, но не больше 6 мм.

А в передней стене, которая разделяет пиролизную часть конструкции и камеру сгорания, должны быть сплошные зазоры, желательно открытые с нижней части. Канал вторичного воздуха под дном корзины должен составлять порядка 30 мм при условии, если горелка на 15 кВт, а наклон стенки должен составлять 45 градусов. Для сжигания 2−3 кг топлива в час нужна корзина с лотком в 130 на 130 мм и глубиной от 100 до 120 мм.

Внимание следует уделить и расчетам при производстве бункера. Обычно именно и в него проскакивает огонь

Многие рекомендуют использовать чертежи от заводских горелок Пеллетронов, то же самое касается и параметров камер сгорания. А канал вторичного воздуха рекомендуется сделать Г-образным, причем должен быть обеспечен излом вверх, благодаря чему он смешивается с пиролизными газами.

Сами пеллеты в качестве топлива, да и горелки для них, используются далеко не всегда. Технически и сырье, и оборудование, еще нельзя называть идеальными. Однако их совершенствование в этом отношении происходит на регулярной основе. И это касается не только заводских, но и самодельных разработок.

Строение изделия

Рассмотрим, из каких основных частей состоит самодельная пеллетная горелка. Ее задача – обеспечить равномерное сжигание топлива и стабильность пламени, благодаря которому происходит нагрев водяной рубашки котельного агрегата

Особое внимание уделяется возможности регулировки интенсивности горения

Пеллетная горелка состоит из следующих элементов:

  • камера сгорания (в виде трубы круглого или прямоугольного сечения);
  • загрузочный бункер для топлива;
  • шнековый конвейер для подачи сыпучего топлива;
  • вентилятор для нагнетания воздуха в камеру сгорания.

От объема загрузочного бункера зависит, насколько часто придется обслуживать котел, работающий в автоматическом режиме. Работа вентилятора-нагнетателя регулируется электронным блоком управления – интенсивность подачи воздуха влияет на скорость сгорания топлива.

Для работы электронного блока, вентилятора и шнекового конвейера требуется электричество, поэтому данное горелочное устройство является энергозависимым.

Принцип работы

Пеллетная печь оборудуется горелкой, которая работает по следующему принципу:

  1. Первая порция топлива, поступившая в камеру сгорания, поджигается при минимальной подаче воздуха.
  2. В процессе горения первой порции топлива подача воздуха увеличивается, пламя усиливается и прогревает камеру сгорания.
  3. Начинается подача топлива небольшими порциями, стабилизируется наддув воздуха, факел пламени становится ровным.
  4. Работа горелки в стабильном режиме позволяет экономно расходовать топливо и эффективно нагревать водяную рубашку котельного агрегата.

Особенности конструкции

Камера сгорания из круглой или квадратной трубы внутри имеет поддон для горящего топлива, а сверху – патрубок со шнековым конвейером для дозированной подачи опилок, гранул или другого мелкофракционного энергоносителя. Камера крепится к фланцевой плите, которая прилегает снаружи к фронтальной плоскости котельного агрегата.

Естественный приток воздуха не дает возможности сжигать топливо в подходящем режиме, поэтому устанавливается вентилятор, превращающий камеру сгорания в аэродинамическую трубу.

Сухое сыпучее топливо при оптимальной подаче воздуха сгорает практически без остатка. Небольшое количество пепла поток нагнетаемого воздуха уносит в зольник – то есть, камера сгорания в процессе работы самоочищается. Удалять пепел из зольника требуется раз в 7-10 дней – периодичность зависит от интенсивности накапливания несгоревших остатков. При повышенной влажности топлива очищать зольник приходится чаще.

Организация подачи сыпучего топлива в самодельную пеллетную горелку осуществляется двумя способами:

  • В помещении устанавливается бункер больших размеров, в который загружается топливо на 7-10 дней непрерывной работы котла (именно с такой периодичностью требуется очищать зольник горелки). Для подачи топлива в патрубок горелки требуется смонтировать шнековый конвейер, длина которого зависит от расстояния между бункером и котлом.
  • Бункер монтируют непосредственно на пеллетную горелку, чтобы сыпучее топливо попадало в шнек горелочного устройства под своим весом. Гравитационная пеллетная горелка проще и дешевле в изготовлении, но обслуживать ее придется чаще – обычно используется бункер, объема которого хватает на 1-3 дня работы котла.

Положительные особенности

Горелка на опилках своими руками – устройство, которое помогает расширить функциональные возможности обычного твердотопливного котла. Ее установка позволяет экономить дрова и уголь, если доступны недорогие либо бесплатные отходы деревообрабатывающего производства или растениеводства. Такой подход значительно сократит общие расходы на отопление частного дома, дачи или гаража.

Пеллетные горелочные устройства имеют ряд преимуществ, в число которых входит:

  • экономное расходование топлива;
  • минимальное количество золы и вредных выбросов в атмосферу за счет оптимизации режима горения – топливо и горючие газы сгорают практически полностью;
  • небольшая потребность в обслуживании – топливо закладывается не чаще одного раза в сутки, зольник очищается не чаще одного раза в неделю, работа агрегата автоматизируется.

Устройство пеллетной горелки

О пеллетной горелке

Пеллетная горелка – специальное обогревательное устройство, которое выделяет тепло за счёт сжигания пеллет или топливных гранул в котле. В некоторых случаях в подобных горелках используется ненужное сухое зерно.

Существуют ручные и автоматические горелки, в автоматических горелках топливо подаётся в бункер для сжигания с помощью специального шнека, а весь процесс контролируется датчиками, за счёт чего устройство нуждается в минимальном контроле со стороны пользователя. Пеллетные горелки нашли своё применение не только в быту, но и в промышленности. Они используются для отопления помещений, для подогрева воды и для удовлетворения ряда других нужд.

Пеллеты, или топливные гранулы, — специальное твёрдое топливо, которое получается из отходов древесины или сельскохозяйственного производства путём прессования и гранулирования под воздействием высоких температур.

Пеллеты представляют собой экологически чистый вид топлива, так как при их сжигании в атмосферу выбрасывается столько же углекислого газа, сколько образовывается при естественном разложении древесины

В странах, в которых сельское хозяйство и деревообрабатывающая промышленность занимают лидирующие позиции, себестоимость пеллетного топлива оказывается гораздо ниже, чем каменного угля. Исключения составляют только те регионы, в непосредственной близости от которых расположены угледобывающие предприятия.

При сжигании пеллет не выделяются опасные испарения, как это происходит при сжигании жидкого топлива.

Принцип работы

Все пеллетные установки, которые можно приобрести в магазине, оборудованы дополнительными узлами:

  • Шнек – осуществляет подачу топлива от бункера в камеру для сжигания;
  • Контроллеры для автоматизации процесса работы;
  • Бункер – место, в котором топливо располагается до подачи в камеру сжигания;
  • Лямбда-зонд – специальный датчик, который следит за содержанием кислорода в дымовых камерах и самостоятельно контролирует процесс горения топлива в зависимости от условий.

Пеллетную горелку обязательно защищают пластиковой гофрированной трубой. Она выступает в качестве предохранителя при возникновении обратной тяги. Если огонь начинает двигаться в сторону бункера, труба перегорает, предотвращая распространение пламени.

Дополнительно используется вентилятор, который усиливает горение пеллет путём нагнетания воздуха, а также термоэлектрический нагреватель, позволяющий разжигать топливо без вмешательства человека.

В автоматизированных устройствах пеллеты в камеру для сжигания подаются в автоматическом режиме, от человека требуется только следить за количеством топлива в бункере. Необходимость подачи топлива в камеру для сжигания определяется с помощью термодатчиков (могут следить за температурой воздуха в помещении, за температурой воды, либо любыми другими окружающими показателями в зависимости от режима работы оборудования).

Нужная температура теплового носителя устанавливается пользователем, все дальнейшие повышения и понижения контролируются с помощью автоматизированного оборудования. Как только температура доходит до установленного уровня, горелка начинает работать в режиме ожидания (пеллеты не тухнут, они начинают тлеть). Если температура, напротив, понизилась, контролер активирует встроенный вентилятор. Под действием воздуха пеллеты разгораются, горелка переходит в рабочий режим. Если за время простоя пеллеты по какой-либо причине погасли, активируется ТЭН, который осуществляет повторный розжиг.

Пеллетный котёл своими руками

Самый сложный и дорогой элемент системы – пеллетные горелки для котлов.

Такая горелка не только сжигает топливо, но и регулирует горение, автоматически очищается и поддерживает температуру, выбранную владельцем.

Некоторые виды горелок можно переключать с пеллетного отопления на электрическое (например, в ночные часы по сниженному тарифу), а также управлять ими через смартфон.

Это высокотехнологичный элемент, воссоздать который в домашних условиях очень сложно. Стоит такой автоматический пеллетный котел около 60-80 тыс. руб.

Есть более недорогой вариант – полуавтоматические горелки, например, Пеллетрон-МБ на 15 кВт. Такая горелка стоит около 14 тыс. руб.

Если же есть возможность изготовить горелку самостоятельно, то понадобится разработать или найти готовые чертежи и хорошо в них разобраться.

Сложнее всего отрегулировать скорость подачи гранул в горелку так, чтобы они полностью успевали прогорать. Для этого понадобится датчик горения, который можно сделать из фототранзистора. Он реагирует на яркость свечения и регулирует паузы между подачами пеллет (когда яркость свечения падает, он включает подачу).

Для розжига топлива можно использовать свечу накаливания от автомобильной печи или паяльный фен.

Вентиляторы турбонаддува применяются не крыльчатые, а центробежного типа «улитка».

Самый экономичный вариант при выборе отопительной системы частного дома — установка газового оборудования. Газовый котел для отопления частного дома. основные критерии выбора и правила монтажа.

Какой вариант настенного газового котла оптимально выбрать? Читайте тут .

Планируете провести газовое отопление в частный дом? Тогда следующая тема будет интересной для вас: http://microklimat.pro/otopitelnoe-oborudovanie/kotly/dvuxkonturnye-gazovye-kotly-dlya-otopleniya-chastnogo-doma.html. Вы можете прочитать все о выборе и установке двухконтурного газового котла, а также получите ответ на вопрос: почему двухконтурный вариант предпочтительнее одноконтурного?

Изготовление узла подачи пеллет

Бункеры могут отличаться по форме и размеру (чем больше бункер, тем реже нужно будет загружать пеллеты). Сварить ёмкость не составит труда, тем более что даже небольшой фабричный бак будет стоить дорого – от 18 тыс. руб. а для самодельной конструкции можно даже сколотить фанерный короб на подставке. Внутри бункера дно делается с уклоном в сторону к шнеку (на подачу пеллет).

Монтируется труба-шахта для подачи топлива в горелку. Она может быть изготовлена из обычной сантехнической пластиковый трубы и гофры, или стальной трубки.

Устройство котла на пеллетах

Внутри монтируется шнек. Его завивают из шинной проволоки плоского сечения или заказывают фабричную модель, которая будет более надёжной. Длина шнека будет зависеть от удалённости бака от печи. Привод делается через редуктор от подходящего по мощности электромотора. Иногда применяют механизм от стеклоподъёмников автомобиля. Он как раз выдаёт невысокие обороты, что делает его наиболее подходящим вариантом.

Если бункер установить над горелкой, то можно спроектировать конструкцию без шнекового механизма.

Изготовление теплообменника

По размеру печи подбирают конструкцию теплообменника. Можно нарезать трубы круглого сечения и вварить их гребёнкой в две продольные трубы (удобнее будет работать, если продольные трубы будут с прямоугольным сечением).

Все сварочные швы нужно проверить на герметичность, а затем установить теплообменник в тело печи, выводя патрубки для подключения подачи и обратки.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
