Полимерные (пластиковые) колодезные кольца

Полимерные кольца для канализации

На строительном рынке реализуют еще один вид колец большого диаметра, из которых можно собирать канализационные колодцы, их изготавливают из композита, состоящего из полимера и песка. Полимерпесчаные кольца в отличие от бетонных имеют следующие особенности:

  • Вес одного элемента диаметром 1 м – около 45 кг, поэтому их легко загружать, транспортировать и собирать.
  • Полимерпесчаные изделия устойчивы к коррозии и большинству агрессивных химических веществ, система канализации из них не нуждаются в гидроизоляции.
  • Устойчивы к высоким и низким температурам в широком диапазоне, их перепадам.
  • Монтаж колец канализации на замковое соединение шип в паз предотвращает смещение элементов и обеспечивает высокую герметизацию.
  • Срок их службы, в отличие от бетонных аналогов, по словам производителей достигает 100 лет.
  • Основной недостаток изделий – непомерно высокая цена, ограничивающая сферу их применения.
  • Также вследствие низкого веса при строительстве колодцев из вкопанных полимерпесчаных сегментов их лучше закопать цементно-песчаной смесью – она при застывании создаст жесткий тяжелый каркас, правда еще больше повысит стоимость всей конструкции.

Рис. 10 Размеры и конструкция колодезных пластиковых колец для обустройства канализации

Виды и размеры полимерных колец

Наиболее ходовые внутренние диаметры стенового полимерпесчаного элемента канализации – 750, 1000 и 1500 мм, его стандартная высота 200 мм, реже встречаются более высокие кольца в 250 мм. Сборные колодцы комплектуются дном толщиной до 50 мм и конусообразными верхними плитами высотой от 80 до 150 мм, имеющими центральный круглый люк, закрывающийся полимерной крышкой.

Возможно будет интересно узнать про охранную зону водопровода и канализации

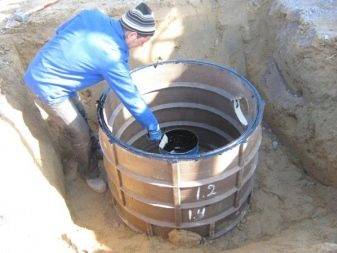

Монтаж канализационных колодцев из полимерных материалов

Благодаря малому весу монтаж дренажного полимерпесчаного колодца отнимает незначительное количество времени, основные трудозатраты идут на выкапывание ямы. При обустройстве септика сборку дополнительного дренажного колодца проводят в следующем порядке:

  • Выкапывают яму нужной глубины механизированным или ручным способом, контролируя вертикальность стенок отвесом с грузом.
  • Перед тем, как установить кольца, на дно ямы засыпают песок и щебень общей толщиной около 700 мм, затем приступают к монтажу.
  • Один человек опускается в шахту, а второй подает ему на веревке кольца, вес которых не превышает 45 кг. После полной замковой сборки всей конструкции, сверху устанавливается конусообразная плита с люком для установки крышки, отверстие для сливной трубы может быть прорезано снаружи или изнутри колодца болгаркой с диском по металлу или бетону.
  • По окончании работ свободное пространство между ямой и полимерпесчаными кольцами засыпают цементно-песчаной смесью в соотношении 1:4 или 1:5 (зависит от марки цемента).

Рис. 11 Прайс-лист 2020 г на полимерпесчаные модули

Для монтажа дренажного канализационного колодца своими руками большинство домовладельцев используют бетонные кольца разных размеров, накрывая всю конструкцию плитой с люком и полимерной крышкой. Альтернатива бетонным изделиям – установка колец из полимерпесчаника, однако из-за их высокой стоимости, малого веса, ослабляющего замковые соединения, товар не пользуется широким спросом у рядового потребителя и редко применяется для устройства дренажных канализационных колодцев.

Технические характеристики железобетонных колец для канализации

Для частного строительства рекомендуется применять кольца ЖБИ канализационные марки КС, размеры для дачи которых могут быть 70 см, 100 см, 150 см и 200 см в диаметре.

Следующим показателем кольца ЖБИ размеров является их высота, которая не связана с диаметром и может быть 60 см или 90 см.

А вот стоимость таких ЖБИ изделий с диаметром, как раз, и взаимосвязана, т. е., меньший диаметр — меньше цена и т. д. Кстати, цифры в маркировке показывают диаметр, например, КС-20-9 имеет диаметр 2 м и высоту 90 см или 900 мм

Таблица покажет вам зависимость стоимости от технических данных

Вид колец ЖБИ

Объём ЖБИ кольца (м3)

Примерная стоимость (руб)

КС 10 — 9

0.71

1800 — 2100

КС 15 — 9

1.59

2750 — 3200

КС 20 — 9

2.83

4700 — 5350

Как видите, чем больше диаметр, тем дороже цена. Если взять КС 10 — 6, например, то тут стоимость будет значительно дешевле, а именно, 1000 — 1300 рублей.

Как рассчитать объём канализационного кольца и от каких величин он зависит?

Исходя из главных показателей размеров, мы можем определить, что их величины и составляют формулу вычисления объёма железобетонного кольца.

Надо узнать общий объём самой ямы, для этого:

Точное число жителей дома * дневная норма воды (л/чел) * 3 (время переработки стоков в сутках) = объём колодца.

Пример: 5 * 200 (установленная норма) * 3 суток (константа) = 3 м3.

Внутренний объём считаем по формуле:

V=R2*h*П,

где V — объём,

R2 — радиус кольца,

h — высота,

П = 3,14 (пи).

Обычно сливную яму делают глубиной около трёх метров. Из этой величины вычитаем 0.7 м и получаем показатель высоты кольца.

Для того, чтобы узнать радиус, вспоминаем математику и делаем обратный расчёт, т. е: R2=V/П/h.

В нашем случае это будет изображаться так: R2 = 3 м3 : 3,14 : 2,3 м = 0,65 м.

Отсюда мы видим, что ЖБИ кольцо надо покупать диаметром 130 см, а выше было показано, что таких показателей нет — значит, путём исключения, выбираем изделие, у которого показатель = 150 см.

Монтаж ЖБИ колец

Установка канализационных колец начинается с рытья ямы для колодца, что можно делать спецтехникой или своими силами при помощи лопаты. Тогда лучше позвать несколько человек, чтобы сэкономить время.

Зная объём и другие показатели, роем котлован, но по высоте и диаметру делаем его больше на 0.5 м. Дно колодца трамбуем и засыпаем песчаную подушку 8-10 см, на которую кладём ЖБИ плиту или заливаем бетонным раствором

Опускаем осторожно первый ЖБИ элемент на высохший бетон и цементируем его соприкосновение с дном. Подводим сливной патрубок к подготовленному заранее отверстию

Опускаем все требующиеся кольца по очереди, каждый раз бетонируя места соприкосновений. Желательно провести внутреннюю гидроизоляцию тоже, а потом уже накрыть плитой и соорудить в ней люк.

Чтобы скрепить некоторые ЖБИ кольца для канализации, применяют скобы из металла.

Нюансы

 Существует различие армированного бетона по типу изготовления:

  • Монолитный — применяют для сооружения больших объектов путём заливания арматурного каркаса бетоном по заданному периметру.
  • Сборные детали — виды и количество изделий отличаются широким ассортиментом и выпускаются на предприятии.
  • Сборно-монолитные — делаются под каждый проект отдельно.

Для нас с вами самыми востребованными является второй вариант.

Если вы планируете опускать изделия без помощи спецтехники, то воспользуйтесь досками, которые можно, к тому же, применять вместо направляющих деталей.

Для лучшего погружения колец в грунт существует один секрет и состоит он в дополнительном элементе, приваренном к внешнему краю. Элементом служит металлическая полоса около 5 см шириной.

Заключение

Главный критерий при выборе стройматериалов для обустройства канализационной ямы сводится к надёжности и долгосрочной эксплуатации, а это и есть главные показатели ЖБИ колец любой формы и разных размеров.

Изготовление ЖБИ кольца: видео

Расскажите друзьям! Расскажите об этой статье своим друзьям в любимой социальной сети с помощью кнопок в панели слева. Спасибо!

Это интересно: Какие трубы использовать для вентиляции в частном доме: разбираем суть

Преимущества и недостатки колец из пластмассы

Внешне кольца выглядят как полимерные гофротрубы достаточного диаметра. Использование при производстве ПВХ, полиэтилена, полиуретана гарантирует нетоксичность конструкции, повышенную прочность и эластичность. Кроме того, пластик не гниет, не покрывается ржавчиной и не служит питательной средой для болезнетворных микроорганизмов. Совсем недавно подвергалась сомнению прочность трубы, устойчивость к морозам и последующим перепадам температур. Однако сегодня производители предлагают пластиковые кольца, способные выдерживать до -70 градусов и восстанавливаться после замерзания воды. И в этом явное отличие от бетонных колец для колодцев.

Чем еще отличаются ПВХ фрагменты от бетонных? Весом. Один сегмент стандартных показателей тянет всего на 40 кг, что позволяет не нанимать грузчиков. Широкий ассортимент форм и диаметров только помогает выбрать нужные элементы. Например, для обустройства частной канализации временного типа вполне подойдет диаметр от 350 мм, промышленные же системы комплектуются трубами не менее 1-1,5 м диаметра. При необходимости, можно купить или дозаказать вставки из пластика, которые еще более упростят процесс монтажа, ремонта или подновления старого колодезного сруба. Наличие специального замка или резьбового соединения – дополнительный плюс. Достаточно накрутить один фрагмент на другой и готов герметичный «рукав» для септиков, чего никогда не дадут бетонные кольца. А закрепить и усилить эффект позволит любой стандартный герметик.

Подводя итоги, можно выделить следующие преимущества, которыми обладают ПВХ кольца для колодцев:

  • Легкость веса, простота в установке, отсутствие необходимости применения тяжелой спецтехники;
  • Экономия средств – даже самые распространенные сборные вставки стоят намного меньше, нежели стандартные бетонные кольца;
  • 100% герметичность;
  • Простота ремонтных работ. Для подновления или полного демонтажа не требуется откачка воды;
  • Универсальность. Посредством пластиковой вставки легко реставрировать старый деревянный колодец или с бетонными кольцами. Элементы продаются разных размеров, и поэтому с подбором материала не возникнет проблем;
  • Длительный срок эксплуатации (от 50 лет). Причем во весь период не нужно постоянно обновлять и проверять кольца – пластик прочен и не требует замены;
  • Экологичность. Несмотря на искусственные составляющие, пластиковые кольца не выделяют в воду вредных веществ при остывании или нагревании, поэтому вода всегда останется вкусной и чистой.

Отдельно нужно сказать о незаменимости именно пластика при обустройстве канализации или септика для сохранения экосиса. Гигроскопичность бетона, его способность к деформации и разрушению рано или поздно приведет к тому, что отходы начнут просачиваться в грунт, неизбежно портя экосис. С пластиком такого произойти не может! Поэтому, если участок небольшой, возможности соблюдать установленные стандарты (обустройство колодца на расстоянии не менее 15 метров от выгребных ям, канализаций, туалетов) нет, вариантов кроме пластика практически не существует.

Технические характеристики

Существует несколько областей применения пластиковых колец для колодцев. Среди них можно выделить несколько основных сфер эксплуатации: создание дренажных систем и коллекторов, для таких конструкций приобретается продукция, имеющая гладкие стенки, благодаря которым исключается скопление и оседание ила и загрязнений на основании;

  • специализированные переливные системы, за счет которых появляется возможность снизить уровень потока жидкости;
  • смотровые колодцы, основной задачей которых является контроль исправности функционирования системы;
  • полимерные изделия применяют для создания канализационных колодцев;
  • кольца используются для обустройства системы внутренней канализации на промышленных предприятиях;
  • помимо создания новой конструкции, с помощью пластиковых колец выполняется ремонт уже действующих скважин;
  • чаще всего подобная продукция используется для обустройства питьевых скважин.

Последняя разновидность колодцев может сооружаться при помощи нескольких видов конструкций из пластиковых колец. К ним относятся сборные системы, сварные изделия и бесшовные конструкции.

Монтаж сборных колодцев происходит непосредственно на месте расположения будущего колодца, такие изделия отличаются небольшой массой. Для выполнения подобных работ нет необходимости в привлечении специализированной бригады рабочих и использовании спецтехники.

Собирается сборная система при помощи пазов, обеспечивающих фиксацию элементов друг с другом. В каких-либо дополнительных средствах обработки стыков она не нуждается. Стоимость таких изделий небольшая, что объясняет популярность этой модели. Для того чтобы избежать засорения, к такой конструкции дополнительно понадобится глухая либо решетчатая крышка.

Сварные пластиковые кольца отличаются от первого типа системы более сложным монтажом. Такие питьевые колодцы обустраиваются при помощи специального инструмента и приборов, кроме того, потребуется помощь опытных мастеров. Сварные кольца тоже доступны по стоимости, однако работы по монтажу могут стоить довольно дорого. Сварка элементов системы происходит поэтапно непосредственно внутри колодца, благодаря чему обеспечивается высокий уровень герметичности системы.

Бесшовные колодцы из пластика представляют собой уже готовую к монтажу конструкцию, которую погружают в источник в неизменном виде. Среди всех вышеперечисленных продуктов такая конструкция будет наиболее герметичной и прочной, однако стоить будет дороже. Помимо более высокой стоимости, систему бывает сложно погрузить в скважину.

Однако бетонные конструкции также подвержены разрушению в результате падения.

Перед тем как приступать к монтажу колодцев из ПВХ колец, нужно выполнить гидрогеологический мониторинг, который поможет определить глубину залегания воды, а также тип грунта, который присутствует на данной местности.

Установка колец может выполняться двумя способами:

  • открытым;
  • закрытым.

В первом случае предварительно создается шахта, диаметр которой должен быть больше, чем аналогичный параметр пластикового изделия. Дно скважины засыпается щебнем, который обеспечит фильтрацию воды, после чего можно приступать к спуску колец.

Второй способ предполагает рытье котлована на глубину около метра, установку туда конструкции из пластика, после чего необходимо будет продолжать выбирать из шахты грунт. Такой метод эффективен при проведении работ с рыхлой почвой, когда есть риск, что грунт, в ходе выкапывания шахты сразу на полную глубину, будет осыпаться.

Размеры и цены пластиковых колец для канализации

Цены пластиковых колец для колодца зависят чаще всего от размеров и качества используемого полимера. Определенное влияние на стоимость имеют также производитель и место изготовления. Самыми доступными являются кольца полиэтиленовые. Более  дорогими будут конструкции из поливинилхлорида.

Лидер продаж – кольца из полипропилена. Они имеют умеренную цену и высокие технические показатели. Применяются для обустройства практически всех видов колодцев.

Замковые модели пластиковых колец стоят дороже обычных

Ниже приведены таблицы цен канализационных колец из двух видов полимеров.

Цена колец для колодца из полиэтилена с толщиной стенки 8 мм:

Диаметр, ммВысота, ммЦена руб.
950150021000
200025300
250029400
300038600
1450150034300
200040400
250046200
300052300
1900150047670
250063750
200064300
300071500

Цена колодезных колец из полипропилена с толщиной стенки 8 мм:

Диаметр, ммВысота, ммЦена руб.
950150025117
200030000
300033000
250035000
1450150040750
200047600
250054300
300061200
1900200055500
150055700
250074200
300082700

Полезный совет! Цена колец на колодец составляет основную часть затратной суммы, но при планировании материальных вложений заранее стоит учитывать и стоимость люков, горловины, тройников, конусов и других специфических элементов пластиковых колодцев. В итоге их сумма может оказаться немалой.

Важно учитывать затраты не только на колодезные кольца, но и на люки и другие расходные материалы

Одной из самых востребованных считается продукция отечественной компании «Экосистема». Производитель реализует пластиковые кольца по следующему принципу: внешний диаметр – 950 мм, внутренний – 900 мм, высота – 1500 мм, цена – 9 тыс. руб.; внешний диаметр – 600 мм, внутренний – 650 мм, высота – 1500 мм, цена – 8 тыс. руб.

Еще одной ведущей компанией в сфере производства пластиковых систем водоснабжения, водоотведения и коммуникаций является Rodlex. Она сбывает пластиковые кольца по такой цене: высота 500 мм – 4320 руб.; высота 1000 мм – 8640 руб.; высота 1500 мм – 12900 руб.; высота 3000 мм – 25900 руб. За лоток нужно доплатить 3-4 тысячи.

Выпускает сборные полиэтиленовые колодцы и столичный завод FDplast. Он предлагает конструкции, которые состоят из лотка, шахты, горловины, телескопической трубы и компактного люка. Продукция завода конкурентоспособна. Цены среднестатистические, гарантированный срок годности изделий – 50 лет, переносимая температура – от -60 до 70 градусов. Герметичность достигается с помощью адаптеров и уплотнительных колец.

Востребованой компанией в сфере производства пластиковых систем водоотведения и коммуникаций является «Экосистем»

Средняя цена пластиковых труб большого диаметра  отечественных производителей – 9 тысяч рублей (стандартная полутораметровая модель). Конструкции с лотком стоят на 3-4 тысячи дороже. Обычная шахта с дном обойдется в 12-13 тысяч. Крышки и другие элементы системы приобретаются отдельно и не входят в стандартную комплектацию. Их стоимость зависит от формы и материала. Средняя цена на круглые и квадратные крышки – 2-3 тысячи рублей.

Среди иностранных производителей популярностью пользуется компания Wavin. Она выпускает смотровые и ливневые виды сборных систем из пластика. Вся продукция компании Wavin отличается высокими эксплуатационными характеристиками и хорошей устойчивостью к механическим повреждениям. Цены на продукцию этой компании отличаются от отечественных на 3-7%. Отдельные позиции стоят дороже, но есть немалое количество изделий, имеющих более низкую стоимость. Подробную информацию можно найти на сайте компании.

Как сделать колодец из полимерных колец

Для этого понадобится:

  • Выбрать место.
  • Выбрать глубину конструкции.
  • Приобрести материал.
  • Сделать сборку.

Детали для полимерпесчаного колодца

Комплектация колодцаХарактеристика деталей
Плита-основаниеДнище колодца представляет собой круглую шайбу 110*3 см, имеющую кольцевой паз на лицевой стороне. Радиус паза соответствует 106 см, то есть, внешнему диаметру колец.
Кольцо стеновоеЦилиндрическое изделие высотой 20 см с внутренним диаметром 97 см, и толщиной стенок 4,5 мм. Имеет фигурные фальцы, позволяющие производить в процессе монтажа пазогребневые соединения.
ГорловинаЭтот элемент представляет собой усечённый конус высотой 14 см, имеющий в верхней части отверстие для люка диаметром 540 мм.
ЛюкЛюк с крышкой устанавливается на завершающем этапе, и служит для ограничения доступа в колодец, предотвращает попадание туда ливневых вод и посторонних предметов.

Выбор места — важный процесс. От него зависит не только возможность быстро и просто подвести к канализационному колодцу трубы от дома, но еще и не дать возможности засорять грунтовые воды стоками.

Итак:

  • Канализационный колодец из полимерных колец должен находится на расстоянии от строения не менее 8-10 м.
  • Швы его при этом должны быть хорошо загерметизированы.
  • Глубина может быть от 2 и до 5 м.
  • Размер его при использовании не может превышать в диаметре 1 м.

Все работы по копке можно выполнить:

  • Своими руками.
  • При помощи специального оборудования.

Рекомендации:

  • Изначально выкапывается яма.
  • Затем в нее опускается дно полимерного колодца.
  • После дна устанавливаются колодезные кольца полимерные. Их количество зависит от глубины.
  • Затем ставится конусное полимерное кольцо и на него одевается крышка.


Собранная конструкция из полимерных колец

  • На этом сборка конструкции не заканчивается.
  • Надо провести скрепление колец между собой.
  • Для этого используют мастику и другие средства, которыми промазываются стыки.
  • Гидроизоляция такого сооружения также проводится.
  • Основным преимуществом конструкции из полимерных колец будет ее влагостойкость и не способность заражаться грибковыми заболеваниями, как железобетонные кольца.

На видео показан процесс сооружения канализационного колодца из полимерных колец.

Обустраиваем колодец для питьевой воды

Виды конструкций

Конструкция может быть трех видов.

Сборная

— сборной, когда элементы монтируются на месте и по весу небольшие, что позволяет в одиночку решить проблему с водоснабжением. Такие колодцы собираются с соединением в паз без использования герметиков и других клеевых средств. Идеальный вариант для ограниченного бюджета. Кольца не высоки по стоимости, а монтаж очень легкий и не требует применения специальной техники;

Сварная

— сварной, требует определенных знаний, навыков в монтировании, умения пользоваться специальными инструментами и оборудованием. Но можно поступить проще и обратиться к специалистам. Стоимость такой конструкции небольшая, но монтирование обойдется в разы дороже. Элементы колодца доставляются на место по отдельности и соединяются с помощью сварки уже внутри скважины. Такой вариант обеспечивает отличную герметизацию и исключает просачивание дождевых вод;

Бесшовная

— бесшовной, то есть в скважину опускается уже готовая собранная конструкция. Вручную это сделать трудно. Отличается бесшовный вариант надежностью, если колодец не упадет с большой высоты на бок. Однако даже бетонные кольца в такой ситуации не отличаются прочностью.

Процесс монтирования

На плотном грунте яма для колодца вырывается по диаметру больше, чем кольца при максимально возможной глубине. Чтобы установить конструкцию, кольца свинчиваются с применением герметика и ставятся на место. Дно застилается подложкой из песка с камнями, а между кольцами и котлованом засыпается аналогичная смесь, но с добавлением щебня небольшой фракции.
Когда почва рыхлая или в ней много воды, используется иной способ. Грунт нужно вырыть на глубину первого кольца. После его установки и выравнивания, оно осаживается путем выбирания земли со дна. Только потом работа проводится с последующими элементами. Процесс более длительный по сравнению с первым вариантом и длится до получения требуемой глубины

Важно при этом правильно расположить фильтр на дне, и провести уплотнительные работы по периметру колодца с целью исключения выпирания элементов в случае промерзания. При таком методе часто используются бетонные якоря в самом низу ствола

Благодаря свойствам материала, конструкция способна выдержать даже замерзание воды.

Монтаж колодца для канализации кольцами можно выполнить за 20 минут. Основные моменты работы:

  • — выкапывается яма глубиной, равной высоте всех колец плюс 30 см, чтобы в дальнейшем колодец не стал выше уровня земли;
  • — опускается первое кольцо, выравнивается по уровню, дно засыпается песком и утрамбовывается;
  • — опускается второе кольцо, снова ориентируясь на показатели уровня;
  • — оставшиеся кольца можно монтировать без применения уровня;
  • — когда монтаж закончен на слой песка засыпается гравий для большей устойчивости и фильтрации.

Особенности проведения ремонтных и профилактических работ

Питьевые бетонные колодцы (даже при постоянной чистке) через 25-30 лет нуждаются в капитальном ремонте или замене. С появлением пластиковых колец ремонт стал менее проблемным. Речь пойдет о новом пластиковом колодце для питьевой воды на месте старого бетонного.

Признаками, указывающими на необходимость замены колодца из бетона, можно считать:

появление у воды неприятного запаха сырости или гнилости;

Распространенной проблемой из-за которой приходится ремонтировать колодец являются засоры

  • наличие примеси глины (вода стала мутной);
  • критическое падение уровня воды;
  • значительное разрушение бетонных колец.

Выбирать кольца для ремонта нужно, придерживаясь требования, что они будут меньше бетонных на 10-15 см. Остающаяся бетонная шахта является определенной преградой для действия подвижных грунтов. Учитывая, что кольца из бетона продолжат разрушаться и, возможно, усугубят действие грунта, пластиковых колец для обновления колодца нужно выбирать прочный, износостойкий.

Собранная труба опускается внутрь бетонной, промежуток заполняется смесью из песка и гальки. При наличии интенсивных грунтовых вод и протеканий в старой конструкции места соединения колец желательно дополнительно загерметизировать с помощью силикона.

Это важно! Очистку дна и замену фильтровального слоя нужно сделать до опускания в шахту пластиковой трубы. В противном случае заменить дно получится только частично, что обязательно скажется на качестве очистки воды

Лучше всего заниматься очисткой колодца в холодное время года: поздней осенью или зимой

Сохранилось еще достаточное количество колодцев, где шахта выполнена при помощи кирпичной кладки. Она чаще всего имеет прямоугольную или квадратную форму. Такие конструкции обычно используются для телекоммуникационных сетей, поэтому они неглубокие.

Если размеры колодца позволяют, его можно отреставрировать с помощью пластиковых колец, следуя определенной последовательности выполнения работ:

  • снять люк;
  • разобрать верхний слой кладки;
  • очистить колодец от обвалившегося мусора;
  • смонтировать и опустить собранную из колец трубу (с учетом коммутационных каналов);
  • засыпать пустоты между кирпичными стенами и трубой;
  • установить соответствующим способом новый люк.

Возможен ремонт колодцев с использованием неразъемной конструкции. Основное ее преимущество в том, что она абсолютно герметична. Таким способом целесообразно ремонтировать неглубокие колодцы – до 500 см. Нижний край должен быть установлен на ровную поверхность. Принимая решение о ремонте или монтаже колодца с помощью цельной конструкции, нужно обязательно учитывать толщину трубы и сопоставлять ее с нагрузкой.

Поломки могут произойти в результате неквалифицированного технического обслуживания или из-за износа элементов колодца

Обустройство новой водозаборной точки

Рассмотрим пошаговую технологию создания колодца с применением пластикового “рукава”. Все работы условно разделим на три этапа.

Предварительное планирование и разметка

Даже при использовании мобильного бурового станка бурение водозаборной выработки займет не более пары дней. Вручную лучше копать колодец. Для сооружения частного источника воды на загородных участках требуется разрешение только в случае устройства артезианской скважины

Перед началом работ стоит опросить соседей, имеющих в хозяйстве собственную скважину или колодец. Добытые у них сведения помогут определить приблизительную глубину выработки, отметку зеркала воды и наличие верховодки, если она встречалась во время строительства соседских источников.

Кроме этого требования необходимо выбрать на участке подходящее место. Источник питьевой воды не должен располагаться вблизи септической системы или хозяйственных построек для содержания подсобного хозяйства. Минимально расстояние обозначенных объектов – 25 м.

Следует избегать деревьев вблизи колодца. Их мощные корни могут повредить вставку. Это же правило действует для устройства септика. Если на месте бурения скважины есть деревья, то необходимо их спилить

После разметки и бурения проходит сборка сегментов вставки в единое целое. Этот процесс прост. С ним может справиться каждый. Процесс сборки сегментов уже был описан. В отличие от предыдущего способа, здесь не используются кольца из бетона. Пластиковая вставка помещается в яму и обсыпается щебнем. Далее следует устройство фильтра.

Установка донного фильтра

Донный фильтр состоит из нескольких слоев. Если дно выработки заглублено в мелкий или пылеватый песок, то в качестве первого выступает деревянная решетка или перфорированный щит из доски.

Он укладывается на дно. Сверху на него размещают кусок геотекстиля, вырезанные по диаметру выработки. Он будет выполнять функцию тонкой очистки вместо песка. Материал удобен в обращении, но требует замены по мере засорения.

Сверху на геотекстиль кладется щебень в следующем порядке:

  1. Слой щебня мелкой фракции 15 – 20 см.
  2. Слой щебня крупной фракции 10 – 15 см.

Это позволяет избежать попадания мелкой песчаной взвеси и гравия в добытую воду

Особенно важно устройство донного фильтра, если в колодец установлен насос, т.к. перечисленные загрязнения способны вывести агрегат из строя. Щебень высыпается на дно колодца ведрами

Необходимо контролировать равномерность распределения донного фильтра – это влияет на качество воды

Щебень высыпается на дно колодца ведрами. Необходимо контролировать равномерность распределения донного фильтра – это влияет на качество воды.

Проверка и наладка оборудования

Первый пуск нужно производить, только убедившись в правильности подключения оборудования. Использовать воду для питьевых целей сразу после установки нельзя. Нужно удалить скопившуюся в скважине грязную жидкость насосом, а вместе с ней удалиться осадок, который попал в шахту при установке вкладки.

Для удаления воды необходимо опустить шланг насоса на дно колодца и откачать воду в емкость на приусадебном участке. В дальнейшем ее можно использовать для полива.

Если накопительного бака нет, то можно слить воду прямо в землю, но на значительном расстоянии от скважины. Только после этих действий можно  присоединять насос к системе домашнего водопровода.

1 Особенности пластиковых колец

Как и в других случаях, сборные колодцы из пластиковых колец представляют собой, как правило, вертикальную шахту, стенки которой в данном случае сделаны из пластика. Также, есть сегмент нижний (дно колодца), верхний (крышка или решётка).

Применяются для создания колодцев в составе канализационных и дренажных трубопроводных сетей, бытовой и ливневой канализации, водоснабжения, в том числе – питьевого, а также – создание резервуаров для хранения воды.

Кроме того, назначением пластиковых колец такого типа может быть ремонт колодцев (бетонных, к примеру), у которых была нарушена целостность шахты.

Сравнивая пластиковые и железобетонные сегменты (как наиболее распространённый вариант колодцев для питьевой воды), можно выделить определённые преимущества монтажных элементов из пластика, свойства которых позволяют решить возможные проблемы железобетонного колодца.

Полимерные кольца для колодца из полиэтилена низкого давления

Сравнительно меньший вес, чем у бетонных аналогов. Обычно, монтаж колодца из железобетонных колец требует или специальной техники, или очень трудоёмких методов. Колодец бытовой из пластиковых колец, к примеру, не потребует для монтажа таких больших усилий или оборудования.

Размеры сегмента тоже имеют значение. Пластик предоставляет гораздо большую свободу в возможных размерах кольца, его высота может быть определена заказчиком и намного ниже железобетонных аналогов. В то время как бетонные аналоги производятся со стандартными размерами.

Благодаря современным наработкам, материал, из которого изготовлены сборные пластиковые кольца для бытового колодца, может сохранять свои свойства при больших перепадах температур, достаточной большом давлении, быть инертным к воде или другим веществам.

Основной бич неправильного монтажа железобетонного колодца – герметичность стыков, решается в случае пластиковых стенок колодца гораздо большей герметичностью соединения готовой конструкции.

Также, нет проблемы с созданием отверстий или соединений с разветвлённой системой трубопровода, при этом создание «на месте» таких отверстий гораздо проще, чем в случае железобетонного кольца.

Минусом же можно назвать сравнительно большую цену. Хотя, при условии экономии на специальной технике, необходимой для монтажа колодца – стоимость установки бетонного и пластикового колодцев не сильно будет отличаться, что что этот вопрос остаётся спорным.

Другим нюансом является относительная подверженность повреждениям при монтаже. В отличии от бетонных колец – пластиковые сборные элементы можно неаккуратно повредить рабочим инструментом просто случайно, что требует большего внимания при проведении монтажных работ.

Пластиковые кольца для колодцев могут быть изготовлены из полиэтилена, полипропилена или быть поливинилхлоридными (ПВХ). Диаметр зависти от назначения, встречаются как аналогичные бетонным с размерностями полметра, метр, полтора и два метра диаметром, так и нестандартные (до 4.5 метров).

Аналогично, высота может быть 900 мм, но также применяются и кольца высотой 500 мм, 1 метр и 1.5 метра. Характеристики и типоразмеры данных колец изложены в ряде СНиПов – регулирующего ГОСТа на них нет.

Смотровой колодец из гофрированных пластиковых колец

Поверхность колец будущего колодца — гофрированная, чем и обусловлена механическая устойчивость материала. Температурный диапазон применения: -50/+70, сейсмическая активность в месте монтажа не должна превышать 7 баллов.

Срок службы этого материала – 50 лет. Есть требование к составу грунтов, а именно – к их водонасыщенности (что может игнорироваться при монтаже бетонного колодца).

Реставрация старого колодца

Если чистка колодца не избавляет от проблем, так как сооружение требует основательного ремонта, здесь реставрация самый приемлемый вариант. Когда рассыпались старые бетонные кольца в шахте, то заменить их на легкую пластиковую трубу будет удачным и выгодным решением. Цена на реставрацию приемлемая, так как не включает в себя разведку воды и выкапывание скважины.

Реставрационные работы происходят быстро, даже при условии, что источник давно заброшен: откачка воды, демонтаж и установка пластикового колодца.

  • Гарантия качества наших услуг
  • Образец договора на колодезные услуги
  • Районы где мы работаем
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
