Пластиковые воздуховоды для вентиляции: правильный выбор и качественный монтаж

Советы при установке

Если человек чётко определился с покупкой данной системы, то вопрос “где купить пластиковый воздуховод” отпадёт сам собой.

Хочется напоследок дать лишь несколько советов, которые будут не лишними при монтаже:

• при установке обработать короба, вспомогательные элементы, крепления, специальным веществом – антистатиком;
• во время подсчёта общей сметы рекомендуется приобретать крепёжных и других материалов на 5-10 % больше;
• гибкая гофра должна крепиться без запаса, иначе она может подвергнуться процессу растяжки, что в свою очередь снизит технические характеристики продукта.

Плюсы и минусы воздуховодов из пластика

Монтаж пластиковых трубопроводов имеет множество преимуществ, благодаря которым и отвоевывает популярность у металлических труб:

• антикоррозийные свойства,
• небольшой коэффициент теплопотери,
• меньшая шумность пластика, по сравнению с металлом,
• малый вес конструкции,
• простота монтажа и возможность воплотить сложные системы трубопроводов,
• эстетический внешний вид,
• отсутствие потребности в дополнительной покраске изделий,
• длительный срок эксплуатации,
• невысокая стоимость.

Несмотря на такое количество плюсов, некоторые потребители остаются верными металлических трубам, так как считают, что пластик не устойчив к высоким температурам и выделяет вредные вещества в воздух при нагревании.

С одной стороны, это резонный аргумент, так как материал действительно имеет температуру плавления несоизмеримо меньшую, чем та же сталь. Первая деформация пластиковых изделий проявляется уже при температуре выше +140 °С. Однако, в бытовых условиях и, уж тем более, в вентиляционной системе такие температуры не встречаются.

Еще одной слабостью большинства пластиковых труб является неустойчивость к солнечному свету (ультрафиолетовому излучению). Но этот недостаток практически не отражается на вентиляционных системах, так как практически весь воздуховод проходит внутри помещения и не имеет контакта с УФ лучами.

Параметры выбора воздуховода

Для нормального функционирования системы вентиляции с использованием вытяжки необходимо правильно рассчитать параметры воздуховода. В большинстве случаев для бытовых целей можно подобрать пластиковые короба типовых форм и размеров.

Расчет оптимального сечения вентканала

Основным параметром вентиляционного короба является его внутреннее сечение. От него и от мощности вытяжки зависит скорость движения потока по каналу. Сечение выбирают исходя из максимального объема пропускаемого воздуха.

Нормативных документов, регламентирующих скорость для бытовых пластиковых воздуховодов нет, поэтому ориентируются на проверенные практическим способом значения, равные 3-7 метрам в секунду.

Величину сечения короба принимают равной или несколько большей, чем у патрубка воздуховода вытяжки, размер которого указаны в паспорте устройства.

Если не запланировано регулярное включение максимального режима, то в этом случае допустимо пропорциональное уменьшение сечения вентиляционного короба относительно размера выходного отверстия.

Для небольших кухонь можно не применять максимальную мощность вытяжки. Это дает возможность с помощью переходника использовать воздуховод меньшего диаметра, чем указано в инструкции

Так, если S – площадь сечения патрубка воздуховода вытяжки, N – объем пропускаемого воздуха при максимальном режиме устройства, M – объем пропускаемого воздуха при планируемом режиме, то необходимая площадь сечения короба рассчитывают по формуле:

P = S*(M/N)

Недостаточная величина сечения короба приводит к значительным скоростям движения воздуха и увеличению силы трения.

Это чревато следующими отрицательным эффектами:

• происходит рост нагрузки на вентиляционные механизмы вытяжки, что приводит к уменьшению эксплуатационного ресурса устройства и дополнительным затратам электроэнергии;
• вследствие увеличения сопротивления возникает снижение максимальной производительности, что уменьшает оборот воздуха в помещении;
• в результате возникновения аэродинамических эффектов в вентиляционном канале уровень шума при работе возрастает;
• происходит увеличение давления воздуха изнутри на элементы системы, а также возникновение вибраций, что требует более надежного крепления и герметизации.

Если сечение короба будет больше чем необходимо, то это не скажется негативно на функционировании системы принудительной вентиляции, однако приведет к излишним финансовым затратам.

Кроме того, вентиляционные каналы и другие узлы больших размеров сложнее монтировать и встраивать в дизайн помещений.

Таблица расчета зависимости скорости потока от мощности вытяжки и диаметра круглого воздуховода позволяет правильно выбрать размер вентиляционного канала

Учет формы и размера

Пластиковые короба для вентиляции имеют круглую или прямоугольную форму. Окружность имеет наименьший периметр по сравнению с другими геометрическими фигурами при одинаковой площади.

Поэтому с позиции минимизации сопротивления внутренней поверхности короба движению воздушного потока, генерируемого вытяжкой, предпочтительна круглая форма канала.

В продаже для бытовых целей наиболее распространены круглые пластиковые короба следующих диаметров:

• 80 мм, площадь сечения 50,3 кв. см;
• 100 мм, площадь сечения 78,5 кв. см;
• 125 мм, площадь сечения 122,7 кв. см;
• 150 мм, площадь сечения 176,7 кв. см.

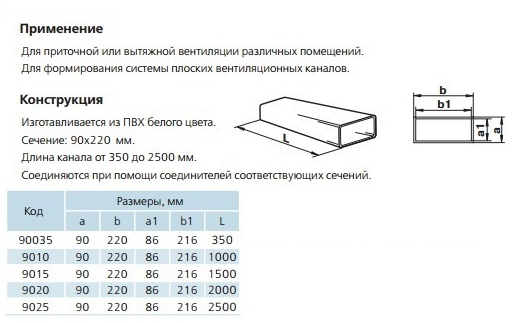

Вентиляционные каналы прямоугольной формы проще вписать в интерьер помещения. Их можно разместить в нишах над кухонными шкафами, над подвесным или натяжным потолком.

Наиболее распространены короба следующих размеров:

• 110 х 55 мм, площадь сечения 60,5 кв. см;
• 120 х 60 мм, площадь сечения 72 кв. см;
• 204 х 60 мм, площадь сечения 122,4 кв. см.

В случае необходимости можно найти элементы системы вентиляции большего размера. Это пластиковые короба для бытовых целей круглой формы диаметром от 200 мм, прямоугольного – от 220х90 мм.

Однако прежде чем сделать выбор в пользу нестандартных размеров необходимо убедиться в возможности приобретения всех элементы, необходимых для обустройства воздуховода для вытяжки нужной геометрии.

Обширная цветовая гамма пластиковых труб и коробов для вентиляции жилых домов позволяет легко вписать воздуховод в интерьер помещения

Преимущества пластиковых вентиляционных коробов для вытяжки

Сегодня многие отдают предпочтение дизайну кухни с вентиляционным коробом, изготовленным из полимеров. Пластиковые короба стали достойной альтернативой громоздким непривлекательным металлическим изделиям. Они имеют целый ряд неоспоримых преимуществ, что делает их более востребованными у потребителей:

• высокие эксплуатационные и технические параметры;
• долговечность изделия;
• износоустойчивость;
• повышенная стойкость к механическим повреждениям;
• изделия не подвергаются деформации;
• устойчивость к температурным колебаниям и воздействию агрессивных веществ;
• малый вес, что упрощает монтаж изделия;
• имеют привлекательный внешний вид;
• наличие различных цветовых вариаций;
• невысокая стоимость изделия.

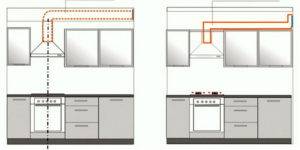

Схемы расположения воздуховода: за навесным потолком и над кухонными шкафчиками

Вентиляционная система из пластиковых коробов очень легко монтируется по принципу труба-раструб. Благодаря такой простой схеме соединений конструкцию впоследствии можно легко разобрать для обслуживания и чистки, и собрать заново. При этом количество таких циклов не ограничено.

Среди широкого ассортимента пластиковых фасонных элементов можно подобрать необходимый состав комплектующих, с помощью которых проложить воздуховод любой конфигурации и протяженности без применения сварочных аппаратов, вальцующих приспособлений или паяльников. Многочисленные фото в интернете показывают, как обыграть вентиляционный короб на кухне, чтобы он идеально вписывался в интерьер помещения.

Благодаря маленькому весу полимерный воздуховод легко закрепляется на потолке или стене при помощи обычных дюбелей.

Если необходимо собрать систему вентиляции, которая будет собирать и отводить горячий воздух, насыщенный парами, то целесообразно применить вентиляционный короб, изготовленный из оцинкованной стали. Он способен выдержать высокую температуру и не потерять форму. Полимерный короб, напротив, может быстро деформироваться и утратить герметичность.

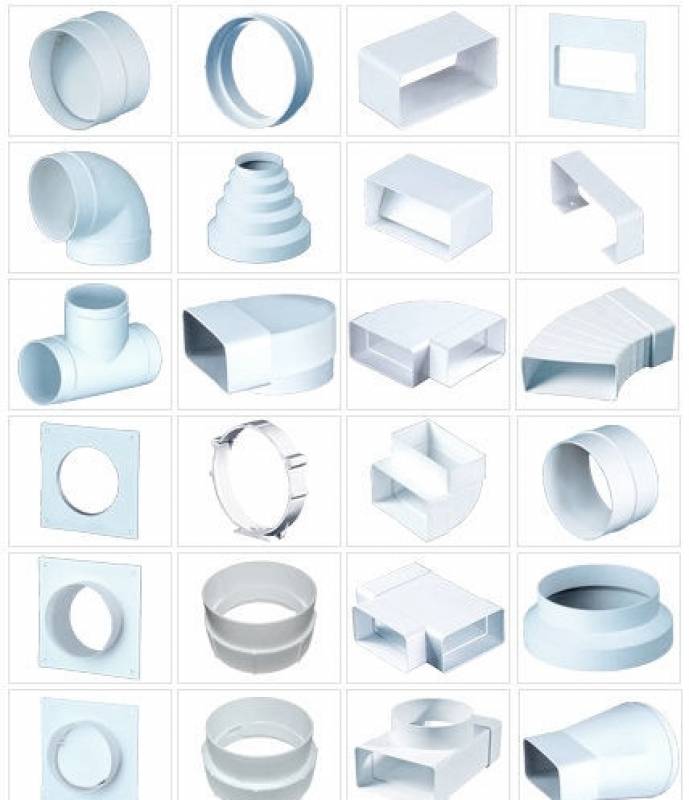

Фасонные элементы пластикового воздуховода

Полимер обладает хорошими теплоизолирующими показателями, что снижает риск образования водного конденсата и уменьшает замасливание парами органических соединений внутренней поверхности пластикового короба. А благодаря гладкой, полированной поверхности пластика обеспечивается беспрепятственное отведение загрязненного воздуха, содержащего жиры, органические соединения и копоть, которые не оседают на стенках короба. Данные характеристики снижают риск накапливания и развития болезнетворных микроорганизмов в вентиляционной системе.

Монтаж

Перед установкой системы вентиляции в частном доме собственными руками необходимо спланировать расположение приточных и вытяжных воздуховодов, направление потока воздуха. Планировка всех компонентов системы вентиляции должна быть разработана профессионалами. Выполняется по следующим правилам:

1. Помещение, в котором циркулирует наиболее загрязненный воздух, находится в самом конце вентиляционной цепи.
2. Воздухозаборник не находится на кухне или в ванной комнате, но выход находится в этом месте.
3. Вытяжной вентилятор должен быть расположен как можно ближе к потолку и направлен вверх.
4. Вход и выход должны быть расположены как можно дальше друг от друга.

Установка начинается с крыши, где будут расположены основные вентиляционные элементы. Вентиляционная труба подводится к крыше, поднимаясь выше конька на 50 см. Если это условие не будет выполнено, поток воздуха будет идти в обратном направлении. Аэратор должен быть размещен на выходе из трубы, чтобы предотвратить попадание различных отложений.

Воздухозаборная труба подводится сверху и закрывается решеткой. Затем устанавливается воздухозаборная система, из которой воздуховоды выводятся во все помещения. Вентиляционные трубы на крыше не должны крепиться под углом 90 градусов, а точки крепления должны быть тщательно герметизированы.

При использовании электрических вентиляторов следует предусмотреть обратные клапаны, особенно при установке вентиляции в ванных комнатах и кухнях. Все вентиляционные выходы во внутренние помещения должны быть закрыты решетками и предусмотрены горизонтальные секции для отвода влаги. Канальная вентиляция не должна быть подключена к общей вентиляции.

Поэтому при использовании пластиковых канализационных труб для вентиляции существуют те же недостатки, что и при использовании пластиковых вентиляционных труб. Единственным недостатком канализационных труб является проблема встраивания в фитинги, колена, ответвления вентиляционных каналов. Вентиляционная система, изготовленная из обычных пластиковых труб, является оптимальным вариантом для создания эффективной циркуляции воздуха при подготовке соответствующей схемы и качественном монтаже.

Фактически, схема канализации такова, что внутри квартиры не скапливается неприятный запах. Имейте в виду, что при промывке канализационной системы внутри создается вакуум, который протягивает воду по трубам и из коллекционных сифонов, которые присутствуют в каждом приспособлении в доме. Поскольку канализация не герметизирована, вонь со временем начнет просачиваться в дом и причинять неудобства живущим там людям. И запах настолько неприятный, что люди раздражаются и пытаются найти его источник, чтобы его можно было как можно быстрее устранить.

Для начала убедитесь, что система оснащена более чем одним сифоном, потому что на самом деле эти простые отстойники являются гидронасосами, которые предотвращают распространение неприятных запахов, поддерживая вакуум внутри. Желательно, чтобы сифон располагался ниже по течению водостока, потому что он более надежен. Есть еще одна важная причина, и это ужасный запах, излучаемый канализационной системой. Если в доме есть несколько ванных комнат, и одна из них не использовалась долгое время, то вода в установленных ловушках давно высохла, и вакуум нарушается, потому что клапан не работает.

Поэтому важно проветривать систему, иначе запах быстро распространится по всей квартире. Стандартная классическая вентиляция, даже с вентилятором принудительной вентиляции, вряд ли спасет находящихся в ней людей

В этом случае поможет только фоновая труба, способная подавать нагретый воздух под давлением. Он устремляется вверх, и запах выходит через него прямо в атмосферу.

Круглые и прямоугольные воздуховоды

Воздуховоды, применяемые в системах вентиляции и кондиционирования, могут быть круглого и прямоугольного сечения (см. рисунок 1).

Круглые воздуховоды — это спирально-навивные воздуховоды, материалом для изготовления которых служит, как правило, лента из оцинкованной стали. Они считаются более предпочтительными как с аэродинамической, так и с финансовой точки зрения, так как имеют меньшее сопротивление на единицу длины при той же площади сечения, проще в производстве, а потому и дешевле при закупке.

Следовательно, при проектировании систем вентиляции и кондиционирования предпочтение следует отдавать воздуховодам круглого сечения. Более подробно о сечениях круглых воздуховодов читайте отдельную статью.

Рисунок 1. Круглые (сверху) и прямоугольные (снизу) воздуховоды для систем вентиляции и кондиционирования.

Но если бы всё было так однозначно, воздуховоды прямоугольного сечения исчезли бы с рынка. Они выручают в двух основных случаях: при необходимости занизить один из габаритов воздуховода — ширину или, что чаще, высоту и при больших расходах воздуха. Впрочем, во втором случае всё сводится также к занижению одного из габаритов, ведь вместо воздуховода диаметром 1 метр куда более разумным выглядит применение воздуховода сечением 1200×800 или 1500×700 мм — они позволяют выиграть, соответственно, 200 и 300 миллиметров высоты в помещении.

Кстати, центральные воздуховоды — суть прямоугольные воздуховоды большого сечения. Термин не является официальным и часто означает магистральные воздуховоды в системах вентиляции. Они прокладываются по коридорам и предназначены для транспортировки больших расходов воздуха. Именно к центральным воздуховодам присоединяются отводы для подачи и вытяжки воздуха из помещений.

Выбирая сечение прямоугольных воздуховодов, следует помнить о рекомендации 3:1. Она заключается в том, что бóльшая сторона сечения воздуховода не должна превышать меньшую сторону более чем в три раза. Нарушение этой рекомендации ведёт к плохой аэродинамике воздуховода и увеличению потерь.

Кроме того, подбирая аналог круглому воздуховоду среди прямоугольных, следует руководствоваться не равенством площадей, а равенством эквивалентных диаметров. Так, эквивалентный диаметр круглого воздуховода равен диаметру этого воздуховода:

DЭКВ.КР. = DКР.

В то же время эквивалентный диаметр прямоугольного воздуховода вычисляется по формуле:

DЭКВ.ПР. = 2·A·B/(A+B), где A и B — ширина и высота прямоугольного воздуховода.

Выбирая сечение прямоугольного воздуховода, следует подбирать такие A и B, чтобы эквивалентный диаметр этого воздуховода был равен диаметру круглого воздуховода, с которого выполняется переход на данный прямоугольный воздуховод.

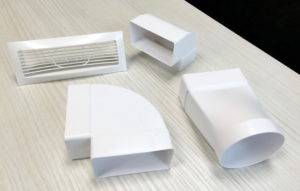

Что такое фасонные элементы?

Чтобы проложить воздуховод с поворотом, сделать переход с одного сечения на другое, устроить разветвление, используют фасонные элементы. Это всевозможные переходники, тройники и поворотные детали, а также муфты для стыковки двух отрезков.

Существует несколько видов переходников:

• для установки вентилятора;
• перехода с одного сечения на другое;
• изменения диаметра;
• перехода с одного материала трубы на другой.

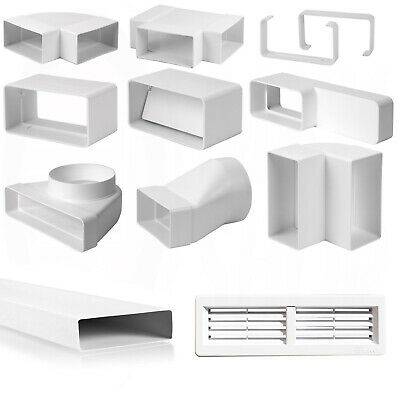

Еще применяют другие фасонные элементы:

• тройник с ответвлением под прямым углом;
• угол для поворота на 90°;
• тройник с отводом под 45°;
• угол для поворота на 45 градусов;
• крестовина;
• прямой соединитель;
• люки техобслуживания;
• обратный клапан (защищает от обратного тока воздуха).

Для фиксации к горизонтальным и вертикальным поверхностям используют пластиковые хомуты. Их сначала закрепляют в нужном месте дюбелями и саморезами. В процессе монтажа короба просто защелкивают в крепежах. Иногда хомуты заменяют перфорированными подвесами.

Особенности монтажа для каждого типа воздуховодов

Схема прокладки вентканалов должна содержать минимум соединений. Монтаж элементов выполняется двумя способами:

• фланцевое соединение. Детали с фланцами, расположенными по краям, скрепляют саморезами или заклепками, расположенными на расстоянии 20 см друг от друга. Для большей прочности швы можно заваривать. Для герметизации необходимо уплотнять резиновыми прокладками;
• бесфланцевый метод заключается в соединении деталей ребром жесткости из металлических полос. Этот способ считается более экономичным, так как позволяет быстро собрать конструкцию с минимальным использованием дополнительных элементов.

Монтаж жестких воздуховодов производят в следующей последовательности:

1. Система делится на несколько блоков. Длина каждого не более 15 метров.
2. На всех участках размечаются места крепления.
3. В этих локациях просверливают отверстия необходимого диаметра.
4. К ним прикреплены винты. Стыки обрабатываются специальным скотчем или герметиком.
5. Выполняется сборка соединительных элементов и вентканалов в одно устройство, которая фиксируется хомутами и другими деталями.
6. Сборную конструкцию поднимают и подвешивают на подставке или другом оборудовании.
7. Элемент подключается к ранее выполненному вентиляционному участку, при этом стыки обязательно должны быть заделаны по диаметру.

Сборка системы из гибких или полужестких элементов несколько проще, так как в этом случае проще делать изгибы

Важно не забыть тщательно заклеить швы. Основные моменты:

• при размещении канала следует избегать его близости к системам отопления;
• радиус изгиба должен соответствовать двойному диаметру канала или превышать его;
• крепление секций осуществляется с помощью пластиковых хомутов, фольгированной ленты, подвесок, хомутов;
• все соединения должны быть тщательно загерметизированы;
• при прокладке системы через стену нужно использовать специальные переходники — гильзы.

Монтаж воздуховодов может производиться как с утеплителем, так и без него. Теплоизоляция предотвращает образование конденсата в подающих магистралях, поэтому ее рекомендуется использовать при прокладке элементов вентиляции в неотапливаемых помещениях или на открытом воздухе.

Если канал установлен в комнате, где важно снизить уровень шума (офисе, спальне, детской), то стоит подумать о звукоизоляции. Хороший эффект достигается за счет использования каналов с большой толщиной стенки, а также обертывания элементов конструкции звукопоглощающими материалами

Некоторые требования по монтажу воздуховодов

Эти требования регламентируются нормативными документами – СП 73.13330.2012 и СП 60.13330. Данные своды правил устанавливают, что:

• монтаж гибких воздуховодов необходимо производить, полностью их растянув;
• не следует допускать провисания вентиляционных рукавов;
• запрещается прокладывать гибкие и полужесткие воздуховоды системы вентиляции, если вертикальный отрезок такого воздуховода будет охватывать больше 2-х этажей;
• в местах соприкосновения с грунтом, в бетонных конструкциях, подвалах, цокольных этажах устанавливаются исключительно жесткие вентиляционные трубы;
• прокладка воздуховода через стены должна выполняться с использованием специальных гильз из металла и переходников.

Напоминаем также, что установить эффективную вытяжку на кухне с газовой плитой и воздуховодами к системе естественной вентиляции можно лишь, если ваша квартира расположена на последнем этаже дома. В противном случае газовики запрещают оборудовать кухню принудительной вентиляцией.

И самое главное – монтаж элементов системы вентиляции жилого дома, как и расчет диаметра сечения воздуховодов, лучше всего доверить профессионалам.

Воздуховоды – как выбрать правильно ✮Большой выбор воздуховодов на портале TopClimat.ru

Статья подготовлена при помощи специалистов компаний PirroGroup и ТРЕЙД ГРУПП.

Требования касательно установки воздуховодов

Перед тем, как приступить к проектированию и установке вентиляционной системы, специалисты советуют ознакомиться с такими нормативными документами, как СП 60.13330 и СП 73.13330.2012. Исходя из содержания, можно прийти к таким заключениям:

1. В случае, если планируется прокладка сквозь стены, понадобится использование специальных переходников и металлических гильз.
2. Места, где наблюдается соприкосновение элементов с поверхностью земли (цокольные этажи или подвалы), а также бетонными элементами конструкции, то выбор должен быть сделан в пользу жестких труб.
3. Не следует использовать полужесткие и гибкие элементы в случае, если их вертикальный отрезок будет иметь протяженность в два этажа и более.
4. Никакого провисания отдельных элементов, а также рукавов наблюдаться не должно.
5. В процессе установки гибких изделий они должны находиться в полностью разложенном (растянутом) положении.

Следует отметить, чтобы установить эффективную систему под вытяжку на кухне в многоквартирном доме можно только на последнем этаже. Речь идет о присоединении воздуховодов к источнику естественной вентиляции. В противном случае монтаж принудительной вентиляции под запретом. Также не лишним будет доверить все необходимые расчеты профессионалам, которые лучше разбираются в тонкостях предстоящих манипуляциях.

Особенности и недостатки изделий

Используемые пластиковые элементы для вентиляции, по сравнению с металлическими, производят куда меньше шума. Чем меньше будет изготовлено стыков, тем будет лучше настроена система. Пластик не относится к категории тяжелых материалов, поэтому его установкой можно заниматься самостоятельно, а это существенна экономия семейного бюджета. В процессе установки, все пластиковые элементы следует обработать раствором – антистатиком, который не позволит строительной пыли притягиваться к поверхности используемого материала. Очистка таких устройств весьма трудоемкое занятие, поэтому в большинстве случаев, такие манипуляции не проводятся самостоятельно.

Регулярные и весьма дорогостоящие очистки позволят сохранить гладкость внутренней части трубы, что приводит к минимизации коэффициента трения. Температурный диапазон использования такого материала составляет -40°C +90°C, что позволяет пропускать через систему потоки сильно разогретого воздуха. Но недостатки у подобных изделий также имеются

В первую очередь, следует обратить внимание на трудоемкий процесс проведения монтажных работ в домах, где имеется защита от пара. Также у материала низкий показатель огнестойкости, что мало кому придется по душе

Если все предстоящие работы по установке были выполнены без отклонений, то система будет функционировать без перебоев много лет.

Преимущества и недостатки пластиковых вентиляционных труб для вытяжки

Без сомнения, плоские пластиковые воздуховоды являются очень популярными для использования в жилых непромышленных помещениях. Здесь следует выделить следующие положительные свойства таких изделий:

• ввиду отсутствия в них подверженных окислению элементов, пластиковые проводы не страдают от коррозии. Эта особенность значительно упростила работу проектировщиков, упраздняя необходимость предусматривать дополнительные системы защиты. Стойкость к окислению делает саму конструкцию и процесс ее монтажа более простыми;
• снижение стоимости: ПВХ вентиляционные трубы значительно (порой в 2-3 раза) дешевле металлических аналогов;
• гладка внутренняя поверхность способствует максимальному воздухопотоку и не требует периодической чистки;
• возможность нарезать части провода на месте установки, и широкий ассортимент различных фитингов значительно упрощают сборку и монтаж конструкции;
• не токсичность и полная безопасность как для человека, так и для окружающей среды.8.

Наряду со всеми перечисленными преимуществами есть у гибких ПВХ-воздуховодов и один существенный недостаток: низкая сопротивляемость огню.

Монтаж вентиляционной системы из пластика

Перед монтажом вентиляционной системы в частном доме своими руками необходимо распланировать расположение воздухозаборных, отводящих каналов, направление движения потоков воздушных масс. Схема расположения всех элементов вентиляционной системы должна разрабатываться профессионалами. Она составляется по следующим правилам:

1. Помещение, внутри которого циркулирует самый загрязненный воздух, находится в самом конце вентиляционной цепочки.
2. Приточную вентиляцию не располагают на кухне или санузле, но здесь находится выходное отверстие.
3. Вытяжное отверстие должно размещаться как можно ближе к потолку и направляться вверх.
4. Приточное и вытяжное отверстие размещаются как можно дальше друг от друга.

Монтаж начинается с крыши, где будут располагаться основные вентиляционные элементы. Труба для вентиляции выводится на крышу, возвышаясь над коньком на 50 см. Если это условие не будет соблюдено, поток воздуха будет загоняться в обратном направлении. На выходе трубы должен быть расположен аэратор, предотвращающий попадание внутрь нее различных осадков.

Труба для забора воздуха подводится к фронтону и закрывается решеткой. После этого производится монтаж приточной системы, от которой устанавливается разводка каналов во все помещения. Вентиляционные трубы на крыше не должны крепиться под углом 90 градусов, а места креплений нужно тщательно за герметизировать.

При использовании электрических вентиляторов необходимо предусмотреть наличие обратных клапанов, особенно при установке вентиляции в ванной комнате и кухне. Все выводы вентиляции внутрь помещений должны быть закрыты решетками, а для горизонтальных участков предусмотрена возможность сброса влаги. Канализационная вентиляция не должна быть соединена с общей.

Таким образом, при использовании трубопровода из канализационного пластика для вентиляционной системы наблюдаются те же недостатки, что и у вентиляционных пластиковых труб. Единственным минусом канализационных труб при этом является проблема состыковки с фитингами, поворотами, отводами вентиляционных воздуховодов. Вентиляционная система из обычных пластиковых труб – оптимальный вариант для создания эффективной циркуляции воздуха при составлении правильной схемы и наличии качественного монтажа.

В действительности схема канализации, чтобы внутри жилища не накапливался неприятный запах. Учитывайте, что когда вы смываете нечистоты в канализацию, то внутри образовывается вакуум, за счет которого и вытягивается вода по трубам и из накопительных сифонов, которые присутствуют в каждом сантехническом устройстве в доме. Соответственно, из-за того, что канализация априори не герметична зловония со временем начинают просачиваться внутрь дома и этим создают неудобства для проживающих людей. И запах настолько неприятный, что люди раздражаются и начинают пытаться найти источник, чтобы скорее убрать.

Для начала, нужно удостовериться, что система оборудована более, чем одним сифоном, ведь по факту эти простые отстойники являются гидрозамками, которые не дают запахам распространятся поддерживая вакуум внутри. Желательно, чтобы после стока в ставился сифон – так надежнее. Есть и еще одна немаловажная причина, которая также заключается в ужасном запахе, исторгаемом канализацией. Если в доме несколько ванных комнат и одной из них давно никто не пользуется, вода в вмонтированных сифонах давно пересохла и вакуум нарушен, так как клапан не работает.

Поэтому важно, продувал систему иначе запах начнет быстро распространятся по квартире. При этому стандартная классическая вентиляция, даже с принудительным вентилятором навряд спасет людей, проживающих внутри

В этом случае поможет только фоновая труба, которая сможет подавать подогретый воздух под давлением

Он будет стремиться вверх и запах выйдет через нее сразу в атмосферу

В этом случае поможет только фоновая труба, которая сможет подавать подогретый воздух под давлением. Он будет стремиться вверх и запах выйдет через нее сразу в атмосферу

Поэтому мы расскажем, какими методами строиться вентиляция и какие лучше использовать для этого материалы, уделим внимание основным нюансам этого нелегкого дела

Процесс сооружения системы

Устройство вытяжной вентиляции на кухне или в санузле начинается с разметки всей системы. После этого подбираются и просчитываются материалы. Никогда не спешите с расчетами. Все нужно делать взвешенно и спокойно.

При проектировании помните, что в вентиляции важна ее функциональность с возможностью максимального использования всех условий в каждой комнате. Если ошибетесь — придется использовать механические нагнетатели воздуха, что значительно повысит стоимость системы.

Для нормальной работы системы гравитационного типа желательно, чтобы у воздуховодов было как можно меньше поворотов. Рекомендовано устанавливать на возвышающиеся над кровлей вытяжные трубы турбинные дефлекторы – они усилят отток

Этапы монтажа:

1. Проектировка вентиляции.
2. Покупка оборудования: канализационные трубы, монтажные изделия, крепеж, фитинги, монтажные металлические ленты.
3. Установка кронштейнов и хомутов по местам следования вентиляционных коммуникаций.
4. Из крупных труб собирается вентиляционный стояк.
5. Сборка и монтаж воздуховодов.
6. Подключение всех веток между собой.
7. Герметизация соединений. Особой нужды в этом нет, но не помешает.
8. Установка вентиляторов и клапанов, если они предусмотрены.
9. Монтаж вентиляционных заслонок.

Финиш всех видов монтажных работ – тестирование системы на работоспособность. Все действия заключаются в проверке тяги. Для этого нужно к вытяжным каналам приложить бумажный листок или салфетку.

Проектирование или разработка схемы

Создание проекта вентиляции начинается с элементарных расчетов и сбора информации, затем:

• Рассчитайте кратность воздухообмена во всем доме. Этот показатель зависит от объема всех помещений, их предназначения и количества проживающих. В жилых комнатах воздух должен полностью сменяться 1 раз за 1 час, а в технических помещения (туалет/ванна) – минимум 3 раза за 1 час. Сложив получившиеся цифры получаем показатель производительности, с учетом которого будет подбираться диаметр и высота вентиляционного оборудования.
• Нарисуйте схему движения воздушных потоков. Сразу прикидывайте положение втяжных и приточных каналов.
• Вычертите схему воздуховодов. Сейчас не учитывайте деталировку, придерживайтесь правил и постарайтесь вписать систему без усложнения дизайна. Это самый сложный этап работы. Скрыть вентиляцию из громоздких пластиковых труб не так просто.

Наброски готовы. Некоторое время еще обдумайте, какие устройства у вас будут внедрены в систему и где они будут находиться.

Деталировка и сборка системы

Решив все вопросы по схеме и придав ей окончательный вид, время переходить к деталировке.

Сначала тоже проводятся расчеты, подбираются составляющие системы, оборудование и сводиться бюджет, далее:

• Рассчитывается сечение и площадь воздуховодов. Учитывается максимальная скорость тихого передвижения воздуха – в противном случае в доме будет стоять гул.
• Все размеры переносятся на схему.
• Деталировка. Составляется перечень всех необходимых элементов с указанием сечений.
• Подсчитывается итоговая стоимость компонентов системы вентиляции. Сведите свои желания к имеющемуся бюджету. На этом этапе вам придется несколько раз изменить компоненты, отказываясь от желанного в пользу реального.
• Рисуется итоговый проект. Не забывайте об узлах прохода каналов вентиляции через кровлю, потолок, стены, изоляционные и расходные материалы, вентиляционные решетки, крепежи и все остальные мелочи, которые в итоге выльются в приличную сумму.

Осталось отыскать, купить и установить. Написано немного, а вот нервов, времени и сил на реализацию задуманного уйдет немало. Смонтировав всю систему, еще нельзя сказать что все готово.

Воздуховоды из канализационных труб собирают в соответствии с составленным проектом. ПП трубы и фитинги соединяют стыковой пайкой, ПВХ – холодной сваркой

Систему вентиляции из пластиковых канализационных труб еще нужно тестировать и дорабатывать в процессе эксплуатации. Добиться согласованной работы каждого элемента системы тоже не так просто. Если естественный вариант вентилирования будет недостаточно эффективен, стоит модернизировать путем установки вытяжных клапанов или их приточных собратьев.

Различия по технологии изготовления

Продается только три варианта исполнения:

• Прямошовные. Подобная конструкция изготавливается из цельного металлического листа, при этом его длине не должна быть меньше 1.25 метров. Концы соединяются при помощи сварки. Для прямоугольной формы характерно наличие дополнительного шва, который придает жесткость, располагается на сгибе.
• Существуют и другой вариант – спирально-сварные. Они изготавливаются из длинной металлической ленты, которая скручивается внахлест и соединяется сваркой.
• Спирально-навивные. В этом случае применяется лента, выполненная из оцинкованной стали. Ее ширина не должна быть менее 13 см.
