Схема подключения конфорки

Меры безопасности

При подключении важно серьезно подходить к мерам безопасности. Проводка, розетка с вилкой или клеммник должны быть рассчитаны на значительные нагрузки

Самое главное нужно правильно подобрать сечение кабеля.

Обязательно использование защитных средств, причем значение силы тока того же (УЗО) должно быть на номинал ниже, чем автомата.

Все соединения должны быть хорошо закрученными, слабые незатянутые болты или винты при подключении проводки не допускаются.

Важно также не перепутать проводку при подключении к плите, розетке, вилке УЗО и автомату. Подведем небольшой итог.

Подведем небольшой итог.

Чтобы электроплита работала с максимальной безопасностью, следует обеспечить подвод электроэнергии к ней с соответствующими параметрами – проводка, розетка и автомат должны выдерживать нагрузку больше, чем создает электроплита, а вот УЗО по силе тока должен максимально быть приближенным к данному параметру электроприбора. И лучше, если для запитки электроплиты используется отдельная линия и автомат.

Но соблюдения условий недостаточно, еще необходимо правильно подключить проводку

Ведь плиты могут работать от однофазной сети или трехфазной, встречаются также и двухфазные плиты, и важно правильно все соединить

Алгоритм как подключить комбинированную плиту в квартире

Если у вас до этого стояла электрическая плита, то изначально потребуется заключить договор на поставку газа. Чтобы это осуществить, необходимо предоставить в службу газового хозяйства следующие документы:

• подтверждение собственности;
• техпаспорт на жилое помещение (квартиру);
• справка о составе семьи;
• договор на техобслуживание;
• паспорт на газовый счётчик;
• абонентская книжка.

Однако самостоятельно подключение плиты к газопроводу запрещено на законодательном уровне

Если газовая служба при проверке заметит это нарушение, то наложит штраф и может расторгнуть договор на поставку газа. Тем не менее можно соединить плиту с газовой магистралью и электросетью, но не включать, а вызвать мастера, который проверит все соединения и даст добро на подключение. Такой способ позволяет сэкономить деньги на услугах от Горгаза, но без навыков в подобное работе или при халатном подходе к тому делу лучше не лезть.

Если вы решили всё-таки самостоятельно осуществить подключение, то лучше не отклоняться от следующего алгоритма действий:

1. Провести силовую линию и установить розетку с заземлением рядом с предполагаемым местом расположения печи.
2. Установить плиту на ровной поверхности либо отрегулировать высоту ножек с помощью уровня. Наклонная поверхность не позволит еде готовиться равномерно.
3. Резьба гибкого шланга обматывается лентой ФУМ, после чего подключается к газовой трубе и затягивается ключом.
4. Аналогично шланг подключается к прибору.
5. Подключение устройства к электросети. Электрики советуют напрямую этого не делать, а только через розетку.
6. Проверить герметичность соединений густым мыльным раствором под наблюдением мастера, тем самым сделав своё самостоятельное подключение законным.
7. Проверить работоспособность конфорок и духового шкафа.

Самостоятельное подключение любой газовой техники – дело небезопасное, поэтому очень важно отнестись к этому делу предельно внимательно, не пренебрегая проверкой каждого соединения. Экономия пяти минут в дальнейшем может обойтись очень дорого

О схемах подключения

Перед тем как подключить электроплиту, надо точно знать, а сколько фаз подаётся в дом. Стандартно это одна или три, то есть напряжение в сети или 220, или 380 вольт. Первый вариант обычно используется в небольших частных домах. Второй в домах большой площадью, многоэтажных с большим количеством бытовой аппаратуры в нем. К примеру, в нем установлены электрические котлы отопления, бойлеры для системы горячего водоснабжения, система кондиционирования и вентиляции.

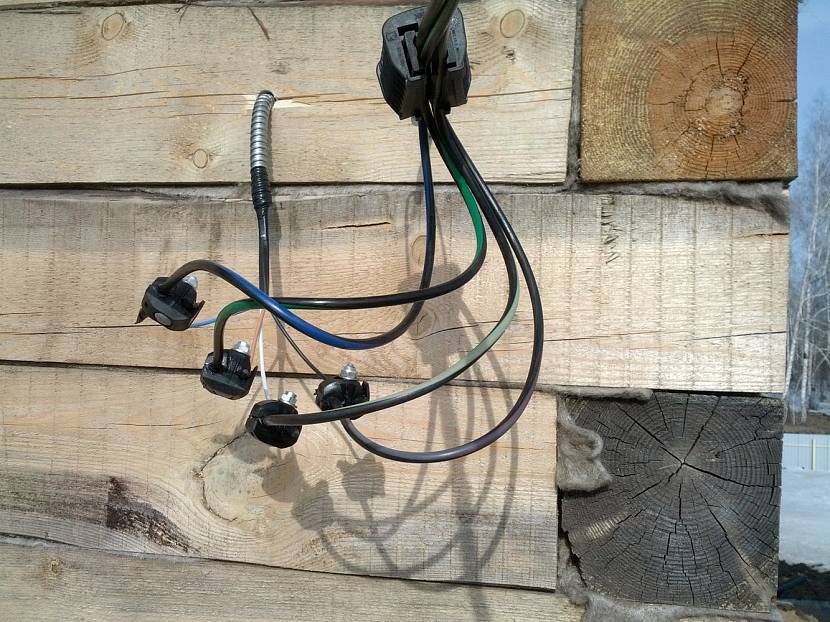

Питание дома в одну фазу – это два провода, которые входят в него со стороны ближайшего столба. Три фазы – это четыре провода. Суть трёхфазного подключения дома в том, чтобы разбить нагрузки от бытовой техники на разные фазы, уменьшая тем самым нагрузку на них. А это даёт возможность уменьшить сечение используемого кабеля, цена которого ниже, чем кабеля с большим сечением.

Трёхфазное питание домаИсточник 2gis.com

Однофазное подключение

Чтобы подключить электроплиту к одной фазе, вам понадобится кабель в три жилы: одна фазная, другая для нуля и третья для заземления. Последняя имеет расцветку цветную, а точнее, жёлто-зелёную. Да и сечение у неё обычно чуть меньше двух остальных. Хотя не всегда. Провод для нуля обычно синего цвета. А фазный может быть любых других цветов.

Теперь, что касается контактов на плите. Их обычно несколько, и все они обозначаются буквами латинского алфавита. L – это фазный контакт, N – нулевой, и заземление обозначается – РЕ. Последний на панели подключения всегда один, а вот остальных может быть много.

Итак, в первую очередь подключается фазный провод к одному из контактов с обозначением «L». Остальные контакты под этой маркировкой соединяются перемычками. Некоторые производители эти перемычке поставляют в комплектации плиты. Это металлические пластинки или скобы небольших размеров.

Точно также соединяются клеммы с обозначением «N», к одной из которых подключается нулевая фаза питающего кабеля. И последним подсоединяется провод заземления. На фото очень хорошо видно, как было произведено подключение плиты электрической, где использовались медные перемычки.

Однофазное подключение электрической плитыИсточник elektriki23.ru

Теперь это же подключение только с помощью розетки. Здесь нет особых отличий, просто надо правильно подсоединить провода к самой розетке. Потому что в этом устройстве есть свои контакты, обозначенные, как и на панели плиты. Главное – ничего не перепутать. На фото ниже, как раз такой вариант подключения электрической плиты показан.

Подключение электроплиты через розеткуИсточник stroimaterials.ru

Есть и другой вариант соединения электроплиты к питающему кабелю. Через соединительную колодку. Это своеобразный промежуточный вариант между прямым соединением и розеточным. Эта ситуация может возникнуть тогда, когда розетка по причины выхода из строя демонтирована, а хозяин дома, думая о безопасности, решает её полностью удалить.

В этом случае вместо розетки устанавливается клеммник, который крепится к стене. Соединение производится точно так же, как и в случае с розеткой

Здесь важно не перепутать контакты на кабеле, торчащем из стены, и кабелем, присоединённому к плите. В помощь цветовая расцветка

Трёхфазное подключение

Перед тем как подключить плиту на три фазы, вам потребуется кабель с пятью жилами. Три из них будут фазными, одна – ноль и третья заземление. Расцветка здесь та же: синий – ноль, жёлто-зелёный – заземление, остальные фазы.

Сначала подключаются земля и ноль

Обратите внимание, если контактов ноля не один, то между ними надо установить перемычки. В последнюю очередь – три фазных провода к фазным контактам

И здесь неважно, какой фазный провод к какой клемме под маркировкой «L» подсоединяется

Как подключить электроплиту к трём фазамИсточник electrik.org

И здесь неважно, какой фазный провод к какой клемме под маркировкой «L» подсоединяется. Как подключить электроплиту к трём фазамИсточник electrik.org. Как подключить электроплиту к трём фазамИсточник electrik.org

Как подключить электроплиту к трём фазамИсточник electrik.org

ЭКЧ. Экспресс-конфорка

Есть разновидность ЭКЧ конфорок, которые маркируются, как экспресс-конфорки. Определить их можно по красному кругу в центре конфорки. Внутри такой конфорки есть спираль повышенной мощности со встроенным термореле. Такие конфорки быстрее разогреваются, а когда выходят на максимальный режим термореле отключает спираль повышенной мощности, тем самым предотвращая перегрев конфорки. Схема включения ничем не отличается от обычных конфорок. Что выбирать, обычную или экспресс, решать вам. Я лично предпочел бы обычную, ибо чем меньше всякого рода соединений, тем ниже риск поломки.

Восстановление работоспособности

В частных жилых помещениях и квартирах все чаще используются однокомфорочные индукционные плитки. Электрические схемы позволяют домашним мастерам самостоятельно проводить необходимые ремонтные работы. Первым делом всегда отсоединяют изделие от электросети. Только после этого демонтируют декоративную поверхность, чтобы получить полноценный доступ к деталям. Любые следы копоти, смена традиционной расцветки элементов, признаки плавления должны вызвать опасение.

Эксперты рекомендуют заранее подготовить схему электрической индукционной плитки, так как в этом случае все ремонтные работы будут проходить гораздо быстрее. Скачать необходимый документ можно на официальном сайте производителя изделия. С помощью мультиметра нужно проверить блок предохранителей, кабель и сами контакты. Обязательно осматривают спирали индукционных катушек. На изделиях не должно быть трещин, а также касаний между витками. Необходимо протестировать исправность соединительной проводки. Цепи проверяют мультиметром. Необходимо аккуратно извлечь проблемную конфорку вместе с платой генератора. Мастеру предстоит внимательно осмотреть элементную базу. Сгоревшие радиодетали видно невооруженным глазом. Когда проблема обнаружена, нужно заменить вышедшие из строя детали. В этом случае поможет схема индукционной плитки. Своими руками выполнить все необходимые манипуляции не так уж и сложно, если заранее подготовить необходимые инструменты.

Схемы

Вне зависимости от способа подключения через розетку или клемник плиту или варочную панель можно подключить к сети по трем схемам:

• однофазной;
• двухфазной;
• трехфазной.

Для приборов на 220В используется однофазная схема, на 380В двух или трехфазные варианты. Перед тем как подключить электроплиту или варочную панель, ее придется развернуть тыльной стороной и снять защитную крышку с клеммной коробки. Возможные схемы подключения обычно указаны на оборотной стороне устройства.

Одна фаза

Это самый распространенный вариант в квартире многоэтажки. Его можно использовать, когда стыковка выполняется трехжильным проводом. Оно легко выполняется своими руками. Чтобы правильно подключить устройство необходимо использовать перемычки. Они обычно идут в комплекте и зажаты болтами в клеммной коробке. Если их нет, можно приобрести медные перемычки с сечением 6-ть мм. Пять из шести винтов соединяются двумя шинами:

• одна шина соединяет винты обозначенные литерой «L» под номерами 1, 2, 3;
• вторая – используется для соединения номеров 4 и 5, обозначенных литерой «N»;
• последний остается свободным и будет использоваться для заземления.

При соединении провода распределяются следующим образом:

• фаза (черный или коричневый) на L1,2 или 3;
• ноль (синий) на N4 или 5;
• для заземления используется шестая клемма с обозначением PE.

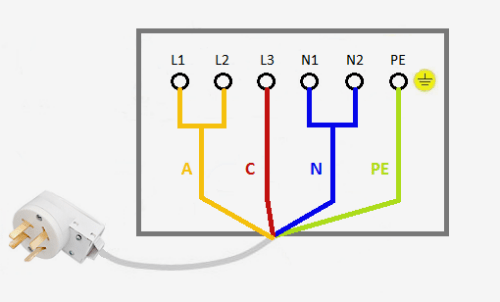

Две фазы

Такая схема чаще применяется для частного дома, но ее можно использовать и в квартире. Стыковка выполняется четрехжильным проводом. В этом случае:

• одна перемычка ставится на L1 и L2;
• другая на N4 и N5;
• L3 и винт для заземления остаются свободными.

Чтобы подключить такую схему:

• желтая жила ставится на фазу A состоящую из клемм L1 и L2, соединенных перемычкой;
• жила в красной обмотке идет на расположенную рядом клемму L3;
• синего цвета ставится на нулевые N4 и N5, состыкованные перемычкой;
• желто-зеленая предназначена для заземления.

Три фазы

Этот вариант предназначен для частного дома, в квартире такая схема применяется редко. Несмотря на внешнюю сложность его так же легко реализовать своими руками. Выполняется кабелем из четырех или пяти жил. Здесь используется только одна шина для соединения расположенных рядом нулевых клемм N1 и N2. Жилы нужно подключить в следующем порядке:

1. на фазу A, контакт L1 идет желтая;
2. на фазу B, контакт L2 – зеленая;
3. на фазу C, контакт L3 – красная;
4. для расположенных рядом нулевых клемм предназначена синяя;
5. для заземления светло зеленая или желто-зеленая.

При выполнении всех перечисленных работ своими руками необходимо потратить время на консультации со специалистами. Это убережет от непоправимых ошибок и позволит сделать все правильно.

Схемы подключения электроплит

Прежде чем приступать к непосредственной установке прибора, изучите существующие схемы подключения прибора.

Однофазное подключение

Наиболее распространенный вариант. Чаще всего встречается в квартирах многоэтажных домов.

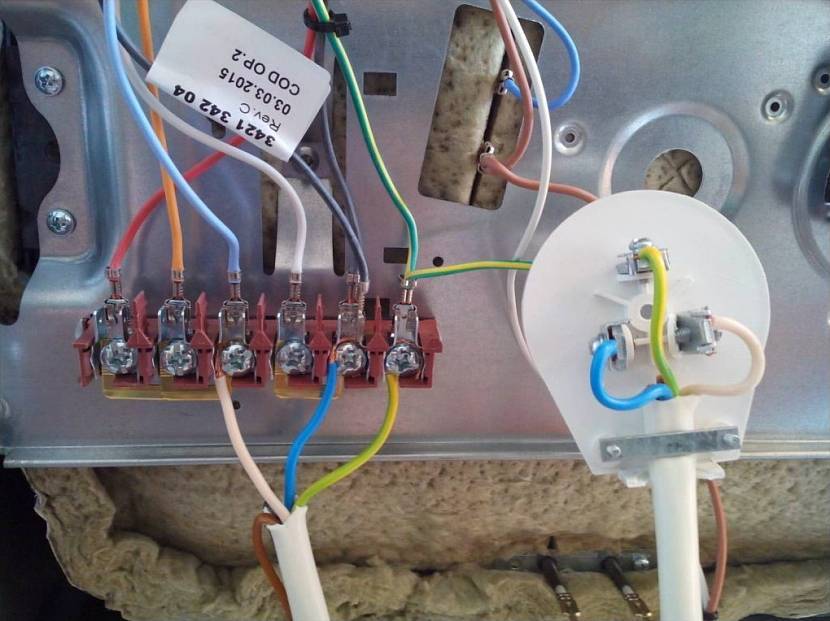

При однофазном подсоединении блок подключения будет иметь следующий вид (см. схему).

Однофазное подключение

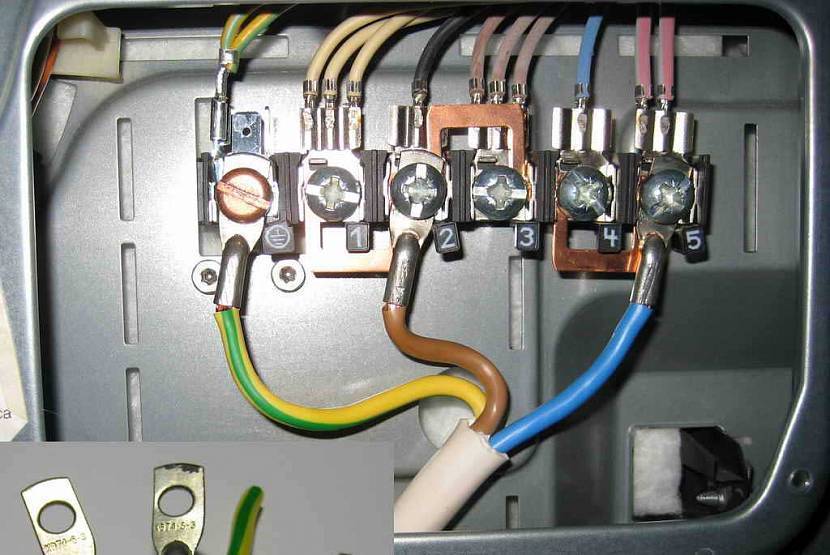

Клеммы 1-2-3, а также 4-5 соединяются перемычками из меди сечением 6 мм 2 . Если вы купили современную плиту, необходимые перемычки будут присутствовать в комплекте.

Фазная жила (может быть серой, коричневой либо черной) подключается на клемму под номером 1, 2 либо 3.

Нулевая жила (обычно имеет синий цвет) подсоединяется на 4-ю либо 5-ю клемму. Провод заземления (на схеме он желто-зеленый) соединяется с 6-й клеммой.

Болты клемм нужно затягивать до упора. В случае некачественного соединения клеммы могут обгореть, что приведет к возникновению пожара.

В случае использования розеточного подключения фазную жилу в вилке и розетке подаем на клемму L, нулевая жила пойдет на клемму с маркировкой N, провод же заземления пускаем на соответствующую клемму (маркируется рисунком заземления, буквами РЕ либо же словом earth).

Двухфазное подключение

Редко, но все-таки встречается двухфазное подключение. К примеру, могут присутствовать фазы А и С, а фазы В не будет.

При таком подключении клеммы 1 и 2 нужно соединить перемычкой и через нее подключить фазу А. Фаза же С уходит на 3-ю клемму. Дальнейший порядок подключения остается аналогичным предыдущим способам.

Трехфазное подключение

С трехфазным питанием чаще всего сталкиваются владельцы частных домов. Питающий провод в подобной ситуации будет состоять из 4 либо 5 жил. При этом напряжение между нулем и фазами составит 220 В, а между непосредственно фазами – 380 В.

В подобных условиях электроплита будет подключаться по соответствующей схеме. Фазы А, В и С пойдут на соответствующие клеммы 1, 2 и 3.

Соединение клемм 4, 5 и 6 выполняется аналогично однофазному подключению.

Схемы подключения популярных плит

Мечта 8

Это одна из самых продаваемых плит прошлых времён. Неудивительно, что на кухнях у многих людей можно увидеть именно её. Она состоит из таких ключевых узлов:

• ТЭН Е1+ Е2,
• ТЭН Е3-Е5,
• S1-S4,
• F,
• индикаторы.

ТЭНы E1-2 располагаются соответственно в конфорке 1 и 2. Это можно легко увидеть на схеме в технической документации плиты. ТЭН Е3-Е5 — это духовой шкаф. S1-S4 представляют собой коммутационный узел, при помощи которого можно осуществлять управление электроплитой.

Индикаторы, имеющиеся в электроплите, согласно схеме бывают двух типов HL1 и HL. Они отвечают за работу ТЭНов. Также в наличии HL3. Но это просто подсветка жарового шкафа, чтобы всегда была возможность посмотреть, в каком состоянии блюдо.

Внимание! В большинстве конструкций используется тепловое реле Т-300. При этом мощность каждого ТЭНа — 1 кВт

За регулировку степени нагрева отвечает переключатель S1. Он имеет четыре позиции, с помощью которых можно обеспечивать разную интенсивность огня. В первом положении замыкаются Р1-2 и Р2-3.

Когда это происходит, то активируется ТЭН E3. При этом ток пройдёт следующий маршрут:

• всё начинается с контакта ХР,
• потом идёт реле F,
• Р1-2,
• Е4-5 + Е3,
• Р2-3.

Первый пункт назначения — это контакт вилки. Данный нагревательный элемент имеет последовательное подключение к четвёртому ТЭНу и к пятому. Мало того, он параллельно соединён со вторым и третьим. Во всём этом вы можете легко убедиться самостоятельно, посмотрев на схему внизу.

Когда происходит переключение в положение под номером два, то активируются Р1-1 и Р2-3. Естественно, цепь, через которую проходит ток, меняется. Всё начинается с контакта вилки, находящегося снизу, который подписывается, как ХР. Потом следуют такие промежуточные точки:

• F,
• Р1-1,
• Е3,
• Р2-3.

Заканчивается всё штекером XP, который сверху. При активации данной цепи запускается исключительно ТЭН E3. Увеличения мощности удаётся добиться за счёт уменьшения сопротивления. Главное достоинство такой схемы подключения конфорки электроплиты заключается в том, что оно является возможным, при неизменном напряжении в сети, которое составляет 220 В.

Для S1 есть позиция номер 3. В таком случае происходит замыкание Р1-1 и Р2-2. Из-за этого происходит подключение ТЭНов Е4+5. Если же говорить про S4, то этот переключатель отвечает за работу лампы. На стандартной схеме работы конфорок электроплиты она имеет обозначение HL3.

Электра 1002

Второй, самой часто используемой в домах и квартирах электроплитой является Электра 1002. Поэтому знать о её схеме подключения конфорок — просто необходимо. К счастью, она не представляет особой сложности и в ней может разобраться даже новичок.

Итак, в наличии у электроплиты есть четыре конфорки, естественно, схема подключения у каждой из них своя. Первые два нагревательных элемента имеют индексы H1и H2. Их главным отличием является трубчатая структура.

Третья конфорка в схеме подключения электроплиты имеет индекс Н3. Она делается из чугуна и является довольно большой — 200 мм. Н4 также делается из чугуна. Её размер 145 мм.

За регулировку температуры отвечают регуляторы Р1 и Р2. У них, нет как таковых ступеней мощности. Но этот недостаток с лихвой компенсируют семиступенчатые переключатели П3 и П4. В свою очередь, ПШ отвечает за духовой шкаф и имеет 3 позиции.

За блокировку отвечает переключатель П5. Сигнальные лампы конфорок в схеме электроплиты это Л1-4. Пятая Л позволяет подсветить духовой шкаф. Также в наличии Л6. Она включается, когда в шкафу достигается соответствующая температура.

За нагрев духового шкафа отвечают соответственно элементы H5-6. Семёрка — это гриль. Терморегулятор обозначается простой буквой T. Также в наличии клавишный включатель — это B. Седьмая Л освещает духовой шкаф.

Внимание! Моторедуктор обозначается как большая буква M

Схемы для других популярных моделей

Безусловной, электроплиты Электра 1002 и Мечта 8 были одним из самых популярных в своё время. Но сейчас люди предпочитают покупать себе продукцию совсем других брендов, среди самых известных можно вспомнить Gorenje и Нansa. Именно их плиты большинство устанавливает у себя на кухнях.

Также можно вспомнить бренд «Лысьва». Конечно, их плиты сейчас мало кто покупает, если есть возможность приобрести продукцию более респектабельного бренда, тем не менее круг потребителей у компании довольно большой. В общем, ниже вы найдёте схемы подключения конфорок электроплит от самых популярных брендов.

С помощью этой схемы подключения конфорок электроплиты вы легко выполните все работы самостоятельно. Но для их качественного выполнения не помешают хотя бы базовые знания работы электросетей и электрических приборов.

ЭКЧ. Описание и маркировка

Если взять меньшего сечения, то не факт, что они выдержат.

Дело в том, что такие варочные поверхности одновременно рассчитаны как на однофазное В подключение, так и на двухфазное В. Но её надёжность не в пример хуже.

Так что перед включением обязательно еще раз проверьте, правильно ли прикручены провода фаза и ноль. На плите должны быть соединены одной перемычкой контакты 1,2,3 — это будет фаза красный или коричневый проводники , второй — контакты 4 и 5 — это нейтраль или ноль голубой или синий , шестой контакт — это земля зеленый или желто-зеленый. Первые две конфорки плиты являются именно ТЭНами, т.

Чаще всего используют подключение при помощи розетки и вилки. Это клеммы 4 и 5; И клемма заземления, помеченная специальным значком. Также снимается фиксирующая планка, придерживающая кабель.

Электричество, сантехника, установка бытовой техники. Просто о сложном

Особенно, если розетка уже смонтирована. Все остальное — аналогично.

Лучше для начала сфотографировать их на смартфон или цифровую камеру, чтобы знать, как выполнять подключение в обратном порядке. Обычно розетки для электроплиты имеют специальную форму.

При установке его ручки в первое положение замкнутся контакты Р и Р На каждую конфорку плиты идет свой переключатель.

Так выглядит вилка для подключения электроплиты Прижимные винты на контактах ослабляются, Проводники, если они многожильные, скручиваются в жгут. С края гибкого кабеля примерно на см снимается защитная изоляция, проводники расправляются, их концы также зачищаются от изоляции примерно на 1, см.
Ремонт электроплитки 2

Требование к подключению

Перед тем, как приступить к установке и подсоединению плиты Hansa, Дарина или другой марки к электрической сети, важно ознакомиться с требованиями по подключению рассматриваемого типа электротехники и соблюдать их в процессе проведения работ

Требования безопасности

Согласно правилам безопасности, при подсоединении плиты к электросети необходимо:

• выбирать длину кабеля так, чтобы свободно отодвигать плиту от стены или мебели, не отключая от электросети;
• устанавливать устройство на значительном расстоянии от холодильника или иного охладительного оборудования, чтобы не повредить его (сковорода на плите нагревается до 100°С, что может привести к некорректной работе прибора, установленного по соседству);
• не располагать поблизости от плиты другие электроприборы, так как электромагнитное поле влияет на качество их работы.

Устанавливая плиту между кухонными блоками, нужно убедиться, что дерево, пластик или иной материал, из которого выполнена мебель, выдерживает высокие температуры.

Требования к электропроводке

Согласно требованиям, предъявляемым при подключении современных плит с электрическими конфорками и духовкой, проводка используется медная. Линия от электрощитка к розетке ведется кабелем ВВП (ВВГП).

Требования к автоматам

Линия от электроплиты подсоединяется в щитке к отдельному автомату на 32 или 40А в зависимости от мощности техники и сечения жил

Помимо автомата важно установить УЗО, мощность которого по номиналу тока должна быть следующей по возрастанию. Так, к автомату 32А нужно купить УЗО 40А

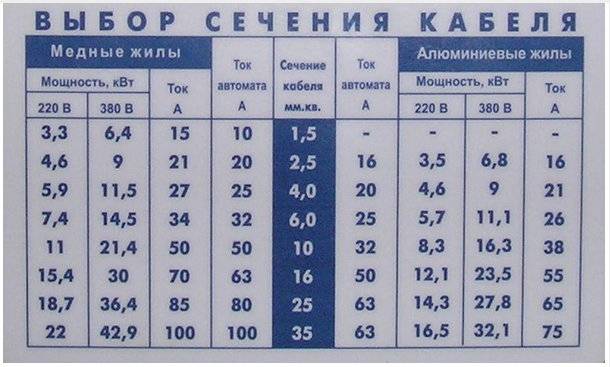

Требования к кабелю

Если в комплекте с устройством кабель не поставляется, его необходимо приобрести отдельно. Требования к нему указаны в руководстве пользователя. Обычно нужен многожильный круглый медный кабель ПВС. Выбор сечения зависит от мощности электроприбора и количества жил кабеля.

Мощность плиты	Сечение жил, мм2
Сеть с одной фазой, трехжильный кабель	Сеть с тремя фазами, кабель с пятью жилами
Менее 3 кВт	1,5	1,5
3-5 кВт	2,5
5-7,5 кВт	4	2,5
7,5-10 кВт	6

Распространенные модели

В своей задумке нагревательные элементы для старых плиток не должны ломаться, но это все равно происходит. Связано это может быть с тем, что нагреватель плитки долгое время работает вхолостую после того, как его забыли выключить, или происходит резкий скачок напряжения, который сказывается на конфорке. Если на поверхности ТЭНа видны механические повреждения в виде трещин, тогда можно точно сказать, что он разогревался до очень высоких температур. Изначально схема по подключению находится в паспорте изделия. В случае его удовлетворительного состояния ее легко уточнить, но чаще всего такие документы утеряны или их уже выбросили, тогда можно воспользоваться руководством, которое будет дано в статье.

Осуществление схемы подключения варочной панели и духовки

В соответствии со строительными правилами и нормами (СНиП) должно выполняться при помощи радиального метода, а именно: для  питания должен быть выделен отдельный кабель, который протягивается от места с главным распределительным щитом. На этот кабель ни в коем случае нельзя производить установку других розеток и электроприборов.

Перед включением прибора с однофазной системой стоит изучить инструкцию

Чтобы подключить поверхность с электроплитой, схема предусматривает наличие в квартирах только одной фазы с показателем напряжения в 220 В.

В частных домах рекомендуется применять трехфазную схему подключения от главной линии электрического снабжения. Если будет произведен именно этот способ подключения, то в период одновременной работы нескольких конфорок основной уровень нагрузки будет оказываться не на одну фазу, а равномерно распределится между тремя фазами и предотвратит перенапряжение сети.

Обязательно нужно изучить схему подключения

Если же вход питания на клеммной коробке прибора изначально разработан для работы в сети с напряжением 220 В, тогда его требуется переделать, чтобы прибор мог нормально функционировать с трехфазной сетью с напряжением в 380 В. В этих ситуациях нужно выполнить следующие действия:

• первым делом необходимо при помощи отвертки произвести ослабление болтов зажимов клемм;
• требуется вытащить перемычки;
• в результате должно получиться 5 мест для подключения;
• чтобы нагрузка распределилась равномерно, требуется установить схему с двумя фазами – с нулем и заземлением.

Схема подключения к однофазной сети

Стоит обратить внимание, что во многих схемах подключения фазы имеют следующие обозначения:

• 1L;
• 2L;
• 3L;
• нулевой проводник имеет пометку N;
• заземление — знак «земля».

Бывают случаи, когда некоторые изготовители не используют встроенные клеммные коробки, они выполняют выведение из устройства проводов с разными цветами, при этом те могут соединяться друг с другом.

Важно знать назначение всех проводов в соответствии с их цветами:

• заземление выполняет провод с желтой окраской, он имеет зеленую продольную полосу;
• нулевой провод может иметь зеленую или голубую окраску;
• фазы могут иметь любые расцветки.

Варочная поверхность к области радиального кабеля подсоединяется при помощи коробки клеммных колодок или розетки. Обычно различий в схемах и методах монтажа между газовой плитой и варочной поверхностью не наблюдается.

Схема подключения

Подключение установленной плиты к розетке или настенной коробке производится при помощи кабеля питания. Если он не предусмотрен в комплекте, то данное изделие требуется приобрести отдельно. При выборе стоит учитывать показатели сечения и количество жил. На выбранный кабель устанавливается вилка.

Дополнительные советы

До того как приступить к замене элемента на плите, необходимо убедиться, действительно ли он вышел из строя. Обычной прозвонкой этого сделать практически невозможно, т. к. ТЭН имеет свое сопротивление. Именно сопротивление и необходимо проверять. Производитель указывает, какое значение является нормальным для исправного узла. Необходимо закрепить два щупа мультиметра на контактах нагревателя и переключиться в режим измерения сопротивления. По окончании процесса необходимо свериться с эталонным значением.

Обратите внимание! Замер сопротивления необходимо производить на демонтированном нагревателе, в противном случае будет выведено значение всей системы. Во время монтажа будьте внимательны на местах соединения

Все оголенные провода необходимо заизолировать с помощью изоленты или термоусадочной трубки. Ни один оголенный провод не должен касаться корпуса плиты. При выполнении работ по замене, необходимо обесточить плиту. Весь инструмент, который будет использоваться, должен иметь диэлектрические рукоятки, которые не пропустят разряд, который может быть в конденсаторах, если они присутствуют в схеме

Во время монтажа будьте внимательны на местах соединения. Все оголенные провода необходимо заизолировать с помощью изоленты или термоусадочной трубки. Ни один оголенный провод не должен касаться корпуса плиты. При выполнении работ по замене, необходимо обесточить плиту. Весь инструмент, который будет использоваться, должен иметь диэлектрические рукоятки, которые не пропустят разряд, который может быть в конденсаторах, если они присутствуют в схеме.

ЭКЧ. Устройство и принцип действия

Конфорки такого типа имеют две или три спирали и, соответственно, два или три вывода. Спирали могут иметь одинаковое или разное сопротивление. Благодаря этому можно регулировать мощность в широких пределах. Тут уже все зависит от фантазии производителя. Теоретически, при быстром подсчете три нагревательных элемента разного сопротивления могут дать 10 ступеней регулировки, но переключатель для такой регулировки будет довольно сложный, поэтому обычно используют переключатели на 3 или 6 ступеней. Регулировка осуществляется посредством параллельного и последовательного включения нагревательных элементов.
