Подключение посудомоечной машины

Подключение к водопроводу и канализации

Для работы подготавливают набор отверток, разводной ключ и изоляционную ленту.

Существует два способа подключения посудомоечной техники к водопроводу:

  1. Во время строительных или ремонтных работ, когда осуществляют прокладку отдельных труб, штробят стены и т. п.
  2. После завершения отделочных работ, когда технику необходимо подключить к существующим системам водоснабжения и канализации.

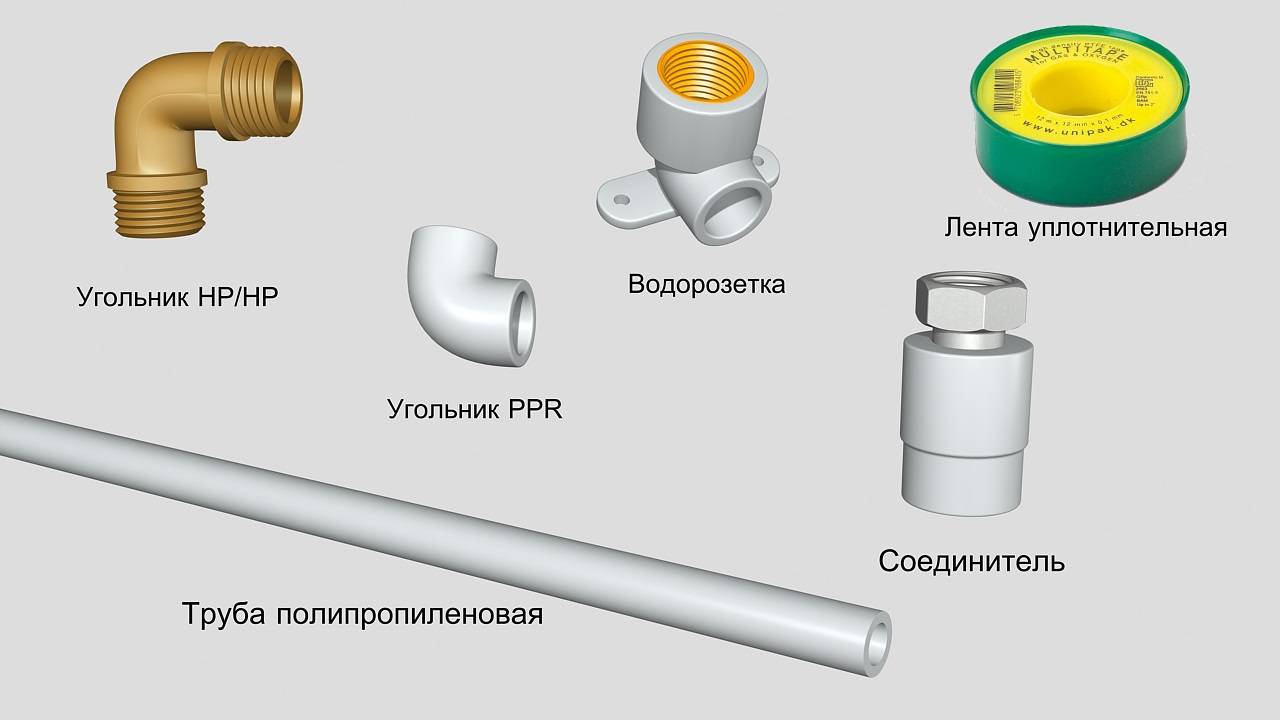

Чтобы произвести капитальную установку, используют следующие материалы:

  • полипропиленовую трубу PPR PN20 диаметром 20 мм;
  • водорозетку;
  • соединители с накидной гайкой;
  • соединительный фитинг PPR-90 под углом 90°;
  • угольник HP/PH с наружной резьбой диаметром ¾ дюйма;
  • фум-ленту.

Метраж трубы и количество фитингов зависят от расстояния, на котором находится посудомоечная машина от коллектора холодной воды. Для монтажных работ потребуется штроборез и аппарат, спаивающий полипропиленовые трубы.

Сначала размечают трассу, по которой будут прокладываться трубы. Затем с помощью штробореза прорезают необходимую глубину. Соединители PPR с накидной гайкой подсоединяют к выходу коллектора. Отрезают часть трубы, чтобы ее хватило до поворота или угла, оставляя запас по 15 мм с двух сторон на соединения.

Трубу и фитинг соединяют с помощью аппарата для пайки, при этом контролируют положение угольника. Соединив все трубы, устанавливают водорозетку и фиксируют ее на стене. Затем в нее вкручивают угольник с наружной резьбой диаметром ¾ дюйма. На него монтируют шланг подачи воды. Для проверки воду включают. Если протечек нет, штробу заделывают.

Затем технику подсоединяют к сливу. Для этого шланг от посудомоечной машины подключают к выходу канализации с помощью переходной манжеты необходимого диаметра. При этом учитывают, что сливная труба монтируется под углом из расчета 1 см перепада высоты на 1 м длины. Сливной шланг должен иметь изгиб на уровне 70 см от напольного покрытия.

После монтажных работ технику подключают к электросети и проводят проверку системы. Если все работает правильно, ее закрепляют в специальном проеме.

Для компактных посудомоечных машин в технической документации предусмотрена возможность установки без стационарного подключения к канализационной и водопроводной системам. Перед эксплуатацией шланг подачи воды соединяют со смесителем, а сливной шланг помещают в мойку. Это способ имеет ряд недостатков:

  • требует дополнительных действий перед каждым использованием техники;
  • места соединения изнашиваются и разбалтываются;
  • в результате сильного напора шланг выпадает из мойки и заливает пол;
  • во время работы посудомоечной машины раковина занята.

Поэтому надежнее выбрать для техники специальное место и подключить ее к системам коммуникации.

Как подключить посудомоечную машину своими руками

Самостоятельное подключение посудомойки-автомат сэкономит владельцам средства и время. Перед тем как установить посудомоечную машину, внимательно прочитайте инструкцию. Как правило, краткое пошаговое руководство прилагается ко всем моделям известных брендов. В большинстве случаев устанавливать ПММ придется в четыре этапа:

  1. Встроить посудомоечную машину в нишу и надежно закрепить ее там.
  2. Подвести сеть 220 В и установить розетку в стене рядом с корпусом машинки.
  3. Подсоединить ПММ к водопроводу.
  4. Выполнить подключение агрегата к канализации.

Подключение посудомоечной техники к водопроводу и канализации – непростая задача

Подвод электросети

Хорошо, если на расстоянии до 1 м от корпуса ПММ в стене расположена розетка с заземлением, рассчитанная на потребление тока 16 А. Тогда электропроводку можно не делать. В противном случае придется вызывать мастера или подводить электричество своими руками.

Не допускается использование удлинителей, тройников и других подобных вариантов для подсоединения ПММ к электрической сети

Для проводки используйте медный кабель с тремя жилами, сечение каждой из которых должно быть не меньше 2 мм. На входе, в распределительной коробке или щитке, кабель должен быть подключен к автоматическому выключателю, рассчитанному на срабатывание от тока 16 А.

Кроме того, желательно подключить в кабельную линию УЗО – устройство защитного отключения, рассчитанное на ток 16 А, с током утечки 30 мА (см. фото).

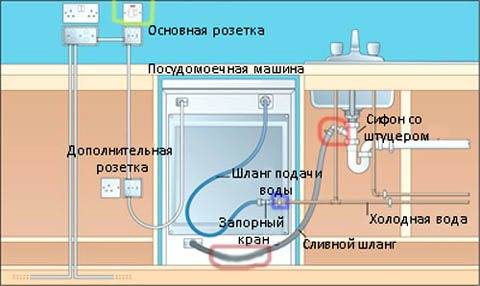

Схема правильного подвода электроэнергии к посудомоечной машине

Подключение посудомоечной машины к водопроводу

Наилучший вариант – подключиться к смесителю раковины, расположенной рядом с ПММ. Для этого перекройте подачу холодной воды и найдите то место, где гибкий шланг от смесителя подсоединен к трубе, подающей холодную воду. В этом месте ослабьте крепление и открутите гайку, фиксирующую соединение гибкого шланга с трубой, затем извлеките шланг.

Один из вариантов установки тройника с встроенным запорным краном для подвода воды к автоматической посудомойке

На место соединения установите тройник, выводы которого подсоедините к гибкому шлангу смесителя и запорному крану. К последнему подключите фильтр грубой очистки и наливной шланг для ПММ. Не забудьте предварительно накрутить на резьбу всех соединений герметизирующую fum-ленту.

Если не получается подключиться к водопроводу под раковиной, можете врезаться в водопроводную трубу, проходящую недалеко. Для врезки в металлическую трубу лучше всего использовать обжимную муфту. Предварительно в трубе нужно просверлить отверстие для отвода воды.

Обжимная муфта с отводом и запорным краном

Если водопроводная труба изготовлена из металлопластика, из нее нужно вырезать кусок, равный по длине тройнику, который будет установлен. Затем в месте разреза установить тройник, к которому затем подсоединить запорный кран, фильтр и впускной шланг ПММ.

Тройник в разрезе металлопластиковой трубы

Подготовка слива в канализацию

В том случае если мойка располагается рядом с посудомоечным агрегатом, совместите их сливы, установив под раковиной сливной сифон с дополнительным отводом. По основному каналу будет поступать вода из мойки, по дополнительному – отработавшая жидкость с ПММ.

В продаже есть варианты сифонов с одним и двумя отводами. Два дополнительных отвода удобны, когда рядом с посудомойкой планируется размещение стиральной машины. О том, как правильно выполнить установку стирального агрегата, читайте в нашей статье.

Сливной сифон с двумя отводами, к одному из которых подключена посудомоечная машина

Чтобы вода из сифона не попадала в слив машинки, сливной шланг должен быть подключен через небольшой перегиб, подключенный непосредственно к ответвлению сифона.

Еще один вариант ­– на входе в канализацию установить тройник, в один из отводов которого подключить кухонную мойку, а в другой – ПММ. Чтобы неприятные запахи не распространялись по кухне, отверстия герметизируют резиновыми или пластиковыми манжетами.

Тройник, который выводит в канализацию слив из раковины и посудомоечной машины

Проще всего организовать слив из настольной ПММ. Для этого достаточно прикрепить сливной шланг к раковине мойки

Особое внимание следует уделить надежности крепления, так как вырвавшийся из раковины шланг может залить жидкостью пол в кухне

Сливной шланг, заключенный в пластиковый перегиб

Как видите, организовать подключение посудомоечной машины вполне по силам каждому. При себе нужно иметь только небольшой набор инструментов и подручные материалы. Если необходимо встраивать посудомоечную технику в нишу, следуйте инструкции, прилагаемой производителем к ПММ.

Этапы подключения

Основными шагами установки посудомоечной машины к водоснабжению и водоотводу являются следующие этапы:

  • выбор модели;
  • подготовительные работы;
  • установка розетки электропитания;
  • подключение к водопроводу;
  • установки слива канализации;
  • конечная проверка работоспособности изделия.

Сначала нужно приобрести устройство. Изделие подбирается исходя из собственных нужд и возможностей. Не стоит прислушиваться к советам окружающих – нужды у всех разные. Семье из 3 человек, например, подойдет узкая машинка, а для большого количества людей подбираются полноразмерные модели. Кроме габаритов изделия нужно руководствоваться типом – встроенным или отдельно стоящим.


При покупке посудомоечную машинку нужно проверить на целостность

Прежде чем начать подключение, следует тщательно осмотреть изделие на наличие дефектов. При транспортировке она могла повредиться – такое устройство нельзя устанавливать. Если машинка исправна, то можно приступать к подготовительным работам и проводить подключение.

Некоторые нюансы по установке встроенных посудомоечных машин

Отдельно стоящие машины подключаются намного проще. А вот со встроенными потребуется больше поработать. У них в комплекте есть дополнительная панель из дерева. Она несет декоративную функцию и поставляется без отверстий для крепления к устройству – их необходимо сделать самостоятельно.


Правильное подведение всех коммуникаций

Технология подготовительных работ для встроенной техники:

  • дрелью аккуратно просверливаются отверстия для крепежа. Нужно сделать их такой глубины, чтоб не проделать сквозное отверстие. Для этого желательно следовать инструкции, которая прилагается к каждой модели устройства;
  • отверткой привинчиваются петли к дверце. Все крепежные элементы обычно идут в комплекте;
  • производится регулировка пружин дверцы. За счет этого дверца произвольно не открывается и не закрывается в любом положении. Каждая пружина оснащена особым механизмом, который регулируется. Как правило, при этом подкручивается специальная гайка;
  • обеспечение пароизоляции.


Установка встраиваемой посудомоечной машины

В обеспечении пароизоляции посудомоечной машинки следует разобраться более детально. От этого зависит надежность устройства.

Подключение к канализации

А изменения внутри можно выполнить самостоятельно. Например, в большинстве случаев сторона столешницы, примыкающая к кухонному фартуку, имеет значительный свес – около 5 см. Этого достаточно, чтоб подвести трубу практически в любое место. Требуется лишь высверлить коронкой отверстие для отвода.

Однако, не всегда всё так удобно, ведь пространства между стеной и задней стенкой гарнитура может не быть. В этом случае канализация для посудомоечной машины прокладывается внутри него. Подготовка заключается в следующем:

  • Мешающие ящики из гарнитура необходимо достать, дверцы для удобства демонтировать.
  • Ориентируясь на раструб канализационной трубы, куда вставлен отвод для слива раковины, шнуркой или рейкой по наружным торцам стенок гарнитура делаем карандашную разметку для трубы. Обязательно учитываем уклон.
  • После переносим её на заднюю стенку гарнитура – получаем точное положение трубы.
  • После этого можно коронкой сверлить под неё отверстия.

Опережая события скажем, что возможно придётся подрезать заднюю сторону полочек или укоротить ящики. Задние части их не видно, поэтому всё реально сделать своими руками. Главное не забыть сделать гидроизоляцию спилов, например, санитарным силиконом. Основной проблемой может стать выдвижная фурнитура. Тут каждый случай индивидуален: где-то достаточно просто подрезать длину, у какой-то получится вырезать часть и срастить прямо на стенке гарнитура, но может потребоваться и замена на менее длинную.

К чему такие сложности, ведь можно просто наставить шланги, при этом даже не лезть в канализационные трубы, а выполнить простое подключение – прямо в сифон раковины. Да, с удлинёнными шлангами работать тоже будет. Однако выдержать уклон гибким шлангом проблемно – будут провисы. А это потенциальные места для засоров. Если его просто пустить по полу – получится очень объёмный гидрозатвор. Прогоняя воду по нему, сливная помпа будет работать с повышенной нагрузкой.

Раз уж речь зашла о гидрозатворе. В инструкции о подключении и эксплуатации каждой посудомоечной машины указаны рекомендации о положении сливного шланга. Кроме того, для перестраховки и гарантированного «разделения» машинки от системы канализации гидрозатвор можно выполнить прямо в трубе. Для этого нужны 2 отвода 45° и самая короткая трубка:

  • Собираем всё воедино. Отвод – трубка – отвод.
  • Устанавливаем в наклонном положении. Чтоб облегчить течение, но получить полноценный гидрозатвор.

Обратите внимание на то, что выполнить подключение единой трубой внутри гарнитура не получится – помешают стенки секций. Поэтому перед покупкой материалов нужно заранее оценить длину составляющих труб

Важно: для монтажа канализации вообще желательно проводить «плавные» повороты, подключения. Для этого хорошо использовать отводы и тройники в 45°

Это обеспечит более быстрый, точно-направленный отток воды. Поэтому канализационные трубы дольше не засоряются. Отводы и тройники 90° используйте в крайнем случае – для монтажа в сильно стеснённых условиях или с целью «жёсткой» экономии.

Финишный этап

После соединения всех коммуникаций монтажнику остается поставить посудомойку строго по уровню и провести контрольное испытание выполненных работ. Выровнить технику по уровню можно при помощи регулировки ножек или с использованием специального приспособления — строительного уровня. При наличии перекоса в месте установки это негативно отразится на продуктивности техники, а также приведет к повышенному износу рабочих деталей.

Крайний этап монтажа подразумевает подключение посудомойки и проверку качества ее работы. Для выполнения этих действий достаточно активировать тестовый режим, который осуществляет тестирование системы без загрузки посуды. Здесь потребуется внимательно следить за скоростью набора и слива воды, а также за отсутствием протечек в местах соединений и стыков.

Несмотря на гарантии надежности рассмотренной техники со стороны производителей, повседневное использование вносит свои коррективы в работу посудомоечных машин. Чтобы оставаться уверенным в бесперебойном функционировании посудомойки и не допустить залива комнаты водой, работа этой техники должна обеспечиваться соответствующими условиями. Все они приведены в статье и дают ответ на вопрос, как подключить посудомойку к водопроводу и канализации самостоятельно.

Параметры посудомоечных машин

Давайте рассмотрим общие характеристики предлагаемых производителями моделей. Это необходимо, чтоб грамотно разместить и правильно подключить бытовую технику. Размер, вместимость и функциональность посудомоечных машин позволяют классифицировать их как:

  • Полногабаритные – шириной 60 см, на 12-14 комплектов.
  • Узкие – 45 см, на 8-10 комплектов.
  • Компактные – настольные, для 5-6 комплектов.

С настольным вариантом всё ясно, а вот полногабаритные и узкие посудомоечные машины могут быть отдельносотящей или встраиваемой бытовой техникой. Причём понятно, что отдельно стоящая машина выполнена в полноценном корпусе. То есть это независимый бытовой прибор с собственными элементами дизайна. Даже расположив её традиционно под столешницей, самому навесить элемент фасада кухонного гарнитура на неё будет проблематично, да и незачем.

Модели, встраиваемые «частично» имеют легко заметную, доступную панель управления. Но основная часть посудомоечной машины спереди замаскирована мебельным фасадом. Полновстраиваемые модели вообще не выдают своего присутствия, они полностью скрыты декоративным фасадом. Их панель управления обычно на верхнем торце дверцы.

Важно: поэтому вывод очевиден – ко всем видам посудомоечных машин нужно отнестись одинаково внимательно. Даже для настольных моделей желательно выбрать «стационарный» вариант установки

Потому что их упрощённое подключение: смеситель, раковина, розетка – всё равно «тройное» и неудобное. Оно сводит на нет преимущества мобильного использования.

Подготовка

Как всегда, сначала подготовка. Хорошо, когда всё удачно подходит точь-в-точь. Но часто кухонный гарнитур совершенно неподготовлен для установки посудомоечной машины. Проблема решается просто и кардинально – всё равно чем-то придётся пожертвовать: полочками или ящиками. Подготовив место, оценим – чего не хватает для качественной установки:

  • Возможно понадобится установка дополнительной перегородки.
  • Потребуется дверь-накладка или замена части фасада.
  • Иногда требует доработки цокольная планка гарнитура.

В общем часто бывает, что без мебельщика не обойтись – приглашаем, заказываем. Причём у подавляющего большинства из них уже был неоднократный опыт подобных работ. Поэтому фасадную часть гарнитура лучше доверить профессионалам.

Подписка на рассылку

Как гласит известная реклама, мы тратим слишком много времени на мытье посуды. А могли бы тратить его на семью, детей, друзей и, конечно же, на себя любимых. В этой связи все более актуальным становится приобретение и последующий монтаж посудомоечной машины, которая поможет нам сэкономить время. Итак, как вы уже догадались, сегодня в нашей статье речь пойдет о том, как подключить посудомоечную машину. Мы расскажем, как осуществить подключение посудомойки к электросети, водопроводу и сливу.

Прежде чем приступить к монтажу посудомоечной машины, нам нужно приобрести следующие материалы:

• трехжильный кабель сечением 2,5 мм² (например, ВВГ 3х2,5 производства ООО завод «ГОСНИП»); • розетка на 16 Ампер типа SCHUKO с заземляющим контактом; • труба полипропиленовая (ПП) PPR PN 20 диаметром 20 мм, применяемая в системах холодного и горячего водоснабжения; • водорозетка PPR 20 Х ¾ с внутренней резьбой; • соединитель PPR 20 Х ½ с накидной гайкой; • угольник PPR 90 градусов 20 мм; • угольник НР/НР ¾ дюйма; • лента уплотнительная.

Количество трубы и фитингов рассчитывается с учетом удалённости посудомоечной машины от распределительного коллектора холодного водоснабжения.

Подключение посудомоечной машины к электросети

Обращаем внимание, что электромонтажные работы следует проводить только с полным соблюдением требований техники безопасности. В заранее подготовленной штробе прокладываем 3-х жильный кабель ВВГ до монтажной коробки так, чтобы конец кабеля в ней имел запас длины для повторного соединения

В заранее подготовленной штробе прокладываем 3-х жильный кабель ВВГ до монтажной коробки так, чтобы конец кабеля в ней имел запас длины для повторного соединения.

Устанавливать розетку рекомендуется на удобной для подключения высоте, и размещать ее следует справа или слева от посудомоечной машины

Также важно отметить, что подключение посудомоечной машины рекомендовано осуществлять через УЗО или дифавтомат

После прокладки и фиксации кабеля производим в щитке его подключение в следующей последовательности:

• жила с изоляцией белого цвета – нижняя клемма «2» дифавтомата; • жила синего цвета – нижняя клемма «N» дифавтомата; • желто-зеленая жила – свободная клемма шины заземления

После прокладки кабеля выполняем отделочные работы и приступаем к установке электрофурнитуры. Затем в монтажной коробке кабель зачищаем и производим подключение розетки:

• жилы с изоляцией белого и синего цветов соединяем с крайними клеммами розетки; • желто-зеленую жилу – с центральной клеммой заземления

Подключение посудомоечной машины к водопроводу и сливу

Необходимо отметить, что соединение ПП-труб необходимо производить раструбным способом. Для этого используют специальный аппарат для пайки (сварки) полипропиленовых труб.

Сначала размечаем на стене место прокладки трубы от распределительного коллектора до места, в котором запланирована установка посудомоечной машины и подготавливаем штробу необходимой глубины.

Затем накручиваем на свободный выход распределительного коллектора соединитель PPR с накидной гайкой. От него отмеряем отрезок трубы необходимой длины до первого угла, при этом следует оставить запас на соединение по 15 мм с каждой стороны. Соединяем трубу и фитинги, контролируя положение угольника. Он должен быть направлен в сторону дальнейшего движения трубы. Прокладываем трубу до предполагаемого места установки водорозетки. Все соединения производим описанным выше способом.

После соединения всех труб по размеченному участку на окончании трубы выполняем пайку водорозетки, фиксируем ее на стене и заделываем штробу.

Вкручиваем угольник НР/НР ¾ в водорозетку, используя уплотнительную ленту. Затем накручиваем на него гибкий шланг подачи воды посудомоечной машины (поставляется в комплекте). Производим подачу воды и проверяем наличие протечек.

Далее выполняем подключение сливного шланга от посудомоечной машины к выходу канализации через переходную манжету соответствующего диаметра. Диаметр переходной манжеты зависит от диаметра канализационных труб.

Выполнив все строительные и отделочные работы, подключаем посудомоечную машину к электрической розетке и устанавливаем в подготовленном для нее проеме.

Таким образом, нами выполнена установка посудомойки, а также ее подключение к водопроводу, сливу и электросети. Более подробно о том, как осуществляется установка посудомоечной машины и ее подключение к коммуникациям, вы можете узнать, посмотрев наше видео.

Посудомоечная машина на столе

Данная модель ПММ покупается в редких случаях, поскольку она чаще всего способна в себе разместить до 1 комплекта посуды. Поэтому для большой семьи считается не самым подходящим вариантом. Настольный вариант подходит тем, у кого малогабаритная кухня или же заранее не было предусмотрено место для ПММ. Настольная посудомоечная машина и подключение имеет также ряд нюансов.

В данном случае такая модель может обойтись без стандартной установки с коммуникациями. Шланг для подачи воды монтируется к смесителю на кухне, нужно будет использовать специальный переходник. Шланг слива опустится и зафиксируется в чаше мойки. Вот и всё, вы знаете, как подключить настольную посудомоечную машину. Рекомендуется монтировать фильтр для снижения жёсткости.

Относительно такой модели ПММ много споров. Некоторые уверены, что использование переносной, но в тоже время массивной техники и запуск её в редких случаях считается пустой тратой денег. При этом опущенный в чашу шланг слива очень опасен. Даже незначительное неверное движение, повышенный напор, или же ваш ребёнок случайно задел шланг — и можно ждать потопа. Но выбор остаётся за вами.

Подключение к электричеству

Все устройства, доступные на рынке, работают при номинальном напряжении 220 В, имеют электрический кабель с вилкой.

Стоит обратить внимание, что из соображений безопасности при подключении к электросети делать нельзя. Посудомойки оснащены системой, прерывающей подачу воды, когда возникают нарушения в работе техники, внутренние протечки

Что делать нельзя!

  • Нельзя использовать удлинитель. Согласно правилами техники безопасности, машинку следует подключать непосредственно к розетке с заземлением.
  • Расположение розеток. Если техника устанавливается рядом с раковиной, рядом присутствует электрическая розетка, и существует опасность контакта с водой. Следует обеспечить безопасность – рассмотреть вопрос установки влагостойкой розетки. Особенно этот вопрос важен, если в доме живут дети.

Используя приведенные выше правила, можно своими руками легко подключить посудомойку к сетям

Потребуется немного сноровки, элементарные инструменты, тройник, краник. Монтаж посудомойки не сложный, важно точно следовать рекомендациям. Если стоит задача сделать монтаж профессионально, предотвратить внезапное затопление квартиры, лучше доверить работу водопроводчику

Как подключить посудомоечную машину своими руками

Самостоятельное подключение посудомойки-автомат сэкономит владельцам средства и время. Перед тем как установить посудомоечную машину, внимательно прочитайте инструкцию. Как правило, краткое пошаговое руководство прилагается ко всем моделям известных брендов. В большинстве случаев устанавливать ПММ придется в четыре этапа:

  1. Встроить посудомоечную машину в нишу и надежно закрепить ее там.
  2. Подвести сеть 220 В и установить розетку в стене рядом с корпусом машинки.
  3. Подсоединить ПММ к водопроводу.
  4. Выполнить подключение агрегата к канализации.

Подключение посудомоечной техники к водопроводу и канализации – непростая задача

Подвод электросети

Хорошо, если на расстоянии до 1 м от корпуса ПММ в стене расположена розетка с заземлением, рассчитанная на потребление тока 16 А. Тогда электропроводку можно не делать. В противном случае придется вызывать мастера или подводить электричество своими руками.

Не допускается использование удлинителей, тройников и других подобных вариантов для подсоединения ПММ к электрической сети

Для проводки используйте медный кабель с тремя жилами, сечение каждой из которых должно быть не меньше 2 мм. На входе, в распределительной коробке или щитке, кабель должен быть подключен к автоматическому выключателю, рассчитанному на срабатывание от тока 16 А.

Кроме того, желательно подключить в кабельную линию УЗО – устройство защитного отключения, рассчитанное на ток 16 А, с током утечки 30 мА (см. фото).

Схема правильного подвода электроэнергии к посудомоечной машине

Подключение посудомоечной машины к водопроводу

Наилучший вариант – подключиться к смесителю раковины, расположенной рядом с ПММ. Для этого перекройте подачу холодной воды и найдите то место, где гибкий шланг от смесителя подсоединен к трубе, подающей холодную воду. В этом месте ослабьте крепление и открутите гайку, фиксирующую соединение гибкого шланга с трубой, затем извлеките шланг.

Один из вариантов установки тройника с встроенным запорным краном для подвода воды к автоматической посудомойке

На место соединения установите тройник, выводы которого подсоедините к гибкому шлангу смесителя и запорному крану. К последнему подключите фильтр грубой очистки и наливной шланг для ПММ. Не забудьте предварительно накрутить на резьбу всех соединений герметизирующую fum-ленту.

Если не получается подключиться к водопроводу под раковиной, можете врезаться в водопроводную трубу, проходящую недалеко. Для врезки в металлическую трубу лучше всего использовать обжимную муфту. Предварительно в трубе нужно просверлить отверстие для отвода воды.

Обжимная муфта с отводом и запорным краном

Если водопроводная труба изготовлена из металлопластика, из нее нужно вырезать кусок, равный по длине тройнику, который будет установлен. Затем в месте разреза установить тройник, к которому затем подсоединить запорный кран, фильтр и впускной шланг ПММ.

Тройник в разрезе металлопластиковой трубы

Подготовка слива в канализацию

В том случае если мойка располагается рядом с посудомоечным агрегатом, совместите их сливы, установив под раковиной сливной сифон с дополнительным отводом. По основному каналу будет поступать вода из мойки, по дополнительному – отработавшая жидкость с ПММ.

В продаже есть варианты сифонов с одним и двумя отводами. Два дополнительных отвода удобны, когда рядом с посудомойкой планируется размещение стиральной машины. О том, как правильно выполнить установку стирального агрегата, читайте в нашей статье.

Сливной сифон с двумя отводами, к одному из которых подключена посудомоечная машина

Чтобы вода из сифона не попадала в слив машинки, сливной шланг должен быть подключен через небольшой перегиб, подключенный непосредственно к ответвлению сифона.

Еще один вариант ­– на входе в канализацию установить тройник, в один из отводов которого подключить кухонную мойку, а в другой – ПММ. Чтобы неприятные запахи не распространялись по кухне, отверстия герметизируют резиновыми или пластиковыми манжетами.

Тройник, который выводит в канализацию слив из раковины и посудомоечной машины

Проще всего организовать слив из настольной ПММ. Для этого достаточно прикрепить сливной шланг к раковине мойки

Особое внимание следует уделить надежности крепления, так как вырвавшийся из раковины шланг может залить жидкостью пол в кухне

Сливной шланг, заключенный в пластиковый перегиб

Как видите, организовать подключение посудомоечной машины вполне по силам каждому. При себе нужно иметь только небольшой набор инструментов и подручные материалы. Если необходимо встраивать посудомоечную технику в нишу, следуйте инструкции, прилагаемой производителем к ПММ.

Какое сечение провода нужно для посудомоечной машины?

Подписка на рассылку

Как гласит известная реклама, мы тратим слишком много времени на мытье посуды. А могли бы тратить его на семью, детей, друзей и, конечно же, на себя любимых. В этой связи все более актуальным становится приобретение и последующий монтаж посудомоечной машины, которая поможет нам сэкономить время. Итак, как вы уже догадались, сегодня в нашей статье речь пойдет о том, как подключить посудомоечную машину. Мы расскажем, как осуществить подключение посудомойки к электросети, водопроводу и сливу.

следующие материалы:

• трехжильный кабель сечением 2,5 мм² (например, ВВГ 3х2,5 производства ООО завод «ГОСНИП»); • розетка на 16 Ампер типа SCHUKO с заземляющим контактом; • труба полипропиленовая (ПП) PPR PN 20 диаметром 20 мм, применяемая в системах холодного и горячего водоснабжения; • водорозетка PPR 20 Х ¾ с внутренней резьбой; • соединитель PPR 20 Х ½ с накидной гайкой; • угольник PPR 90 градусов 20 мм; • угольник НР/НР ¾ дюйма; • лента уплотнительная.

Количество трубы и фитингов рассчитывается с учетом удалённости посудомоечной машины от распределительного коллектора холодного водоснабжения.

Обращаем внимание, что электромонтажные работы следует проводить только с полным соблюдением требований техники безопасности. В заранее подготовленной штробе прокладываем 3-х жильный кабель ВВГ до монтажной коробки так, чтобы конец кабеля в ней имел запас длины для повторного соединения

В заранее подготовленной штробе прокладываем 3-х жильный кабель ВВГ до монтажной коробки так, чтобы конец кабеля в ней имел запас длины для повторного соединения.

После прокладки и фиксации кабеля производим в щитке его подключение в следующей последовательности:

• жила с изоляцией белого цвета – нижняя клемма «2» дифавтомата; • жила синего цвета – нижняя клемма «N» дифавтомата; • желто-зеленая жила – свободная клемма шины заземления

После прокладки кабеля выполняем отделочные работы и приступаем к установке электрофурнитуры. Затем в монтажной коробке кабель зачищаем и производим подключение розетки:

• жилы с изоляцией белого и синего цветов соединяем с крайними клеммами розетки; • желто-зеленую жилу – с центральной клеммой заземления

Необходимо отметить, что соединение ПП-труб необходимо производить раструбным способом. Для этого используют специальный аппарат для пайки (сварки) полипропиленовых труб.

Сначала размечаем на стене место прокладки трубы от распределительного коллектора до места, в котором запланирована установка посудомоечной машины и подготавливаем штробу необходимой глубины.

После соединения всех труб по размеченному участку на окончании трубы выполняем пайку водорозетки, фиксируем ее на стене и заделываем штробу.

Вкручиваем угольник НР/НР ¾ в водорозетку, используя уплотнительную ленту. Затем накручиваем на него гибкий шланг подачи воды посудомоечной машины (поставляется в комплекте). Производим подачу воды и проверяем наличие протечек.

Выполнив все строительные и отделочные работы, подключаем посудомоечную машину к электрической розетке и устанавливаем в подготовленном для нее проеме.

Таким образом, нами выполнена установка посудомойки, а также ее подключение к водопроводу, сливу и электросети. Более подробно о том, как осуществляется установка посудомоечной машины и ее подключение к коммуникациям, вы можете узнать, посмотрев наше видео.

Выбор сечения провода (кабеля) — по току, мощности и длине: таблица

Перед вами встал вопрос выбора провода (кабеля)

Не важно для чего вы его выбираете, для квартиры, дома, гаража, дачи или для подключения электродвигателя, нагревательного прибора, компрессора, электролампы или любого другого электрического прибора, все равно нужен расчет сечения проводника, который будет использоваться для подключения

Для чего нужен расчет? Если сказать простыми словами, то у любого электрического прибора (оборудования) или помещения есть потребляемый ток, нагрузка. Чтобы этот провод (кабель) выдерживал потребляемую нагрузку потребителем электроэнергии и нужен расчет.

Естественно расчет проводят после сбора данных о потребителе, то есть надо подсчитать нагрузку для каждого потребителя электроэнергии в отдельности и общую, если это требуется.

Но для начала нужно знать, как определяется сечение провода. Расчет ведется по формуле:

S = πD² ⁄ 4 = 0,785D²

где: S – сечение провода; π – 3,14; D – диаметр провода.

Диаметр провода можно легко измерить с помощью штангенциркуля или микрометра. Если жила провода многопроволочная, то нужно измерить одну проволоку, произвести расчет и помножить на их количество. Получится сечение проводника.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
