Общая информация
Жизнь человечества тесно связана с бумажными изделиями, ведь они окружают нас повсюду. Новостные газеты и журналы, буклеты и рекламные объявления, чеки из магазинов и ненужные документы — все это может быстро захламлять квартиру, овладевая полезным пространством. И наличие специального приспособления для прессования картона существенно упростит задачу по уничтожению подобного мусора, а также позволит превратить его в самодельное, легкодоступное и дешевое топливо.
Бытовые установки для обработки картона и бумаги оборудованы компактным двигателем и работают от централизованной электрической сети, поэтому расход энергии совсем незначительный. Современные модели эффективно перерабатывают ненужную макулатуру, газеты и картон, уменьшая их в размере до неузнаваемости. Принцип работы агрегата построен на подаче давления, которого вполне хватает для воздействия не только на бумагу, но и на изделия из пластика или жестяные банки.
Классическая конструкция из домкрата
Создать классический ручной пресс из домкрата довольно просто. Сначала из толстого швеллера изготавливается рама. Ее угловые части усиливаются стальными листами, которые повышают прочность всей конструкции.
На изготовленную раму устанавливают подвижный элемент, отвечающий за прессование изделий. Специалисты советуют установить на нем специальные ограничители, которые смогут лучше зафиксировать работающий домкрат.
Некоторые оснащают оборудование упорным штоком. Его изготавливают из подшипниковых валов. Упорный шток используют для повышения устойчивости прессовочной конструкции.
Инструменты и материалы для сборки пресса
- угловая шлифмашина или слесарная ножовка;
- электроды;
- сварочный аппарат.
В роли силового устройства – приобретенный гидравлический пресс. Дверные пружины от передних кресел автомобиля или иные подходящие. При нижнем положении домкрата в качестве элемента оттягивающего устройства можно выбрать грибок моста. Его надевают на шток, фиксируют пружины к нему и основанию станины.
Детали, которые могут потребоваться:
- отрезок металлического листа от 8 миллиметров – если необходим настила на основание или иные части конструкции для выравнивания поверхности;
- швеллер более № 8, квадратная или прямоугольная профильная труба от 35х35 мм, уголок от 45х45 мм – для рамы, ее основания, передвижного рабочего стола, съемного упора;
- кусок трубы под головку штока (соответствующего сечения, длиной приблизительно 1 см);
- металлическая полоса 1 см – для ребер жесткости, направляющих рамы (если необходимо).

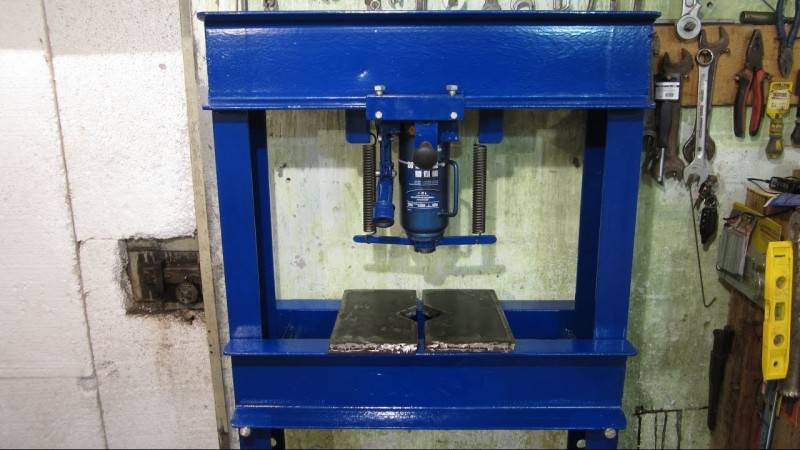

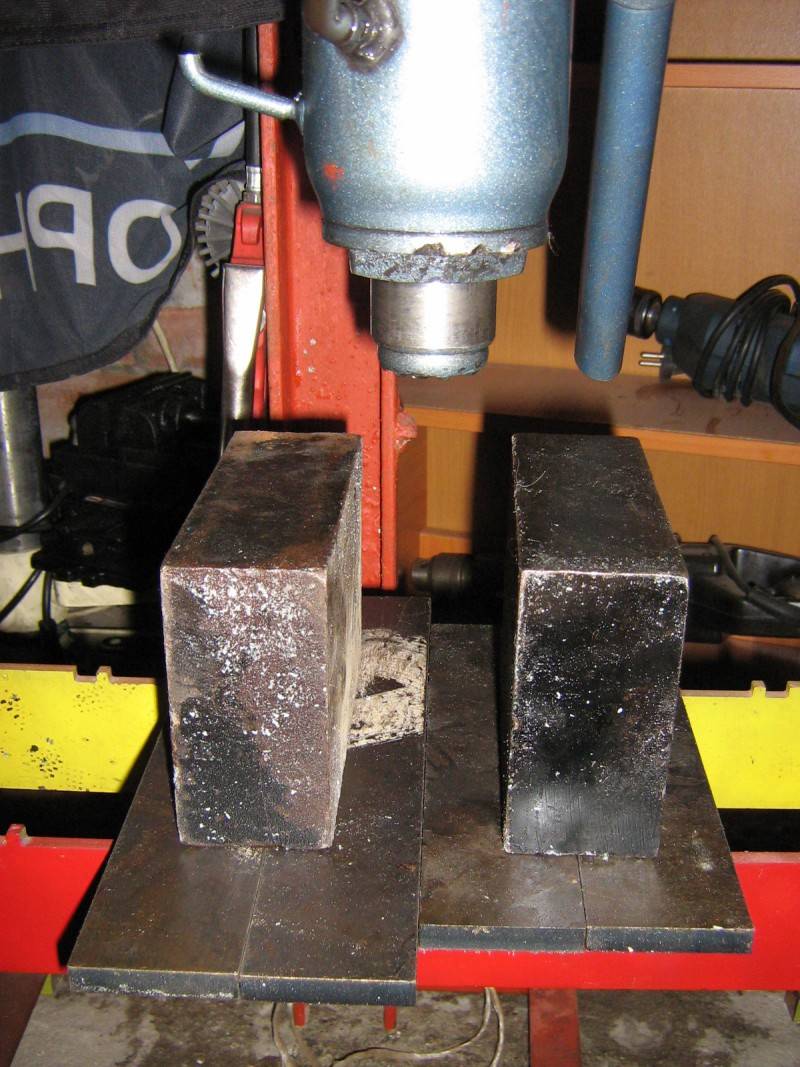

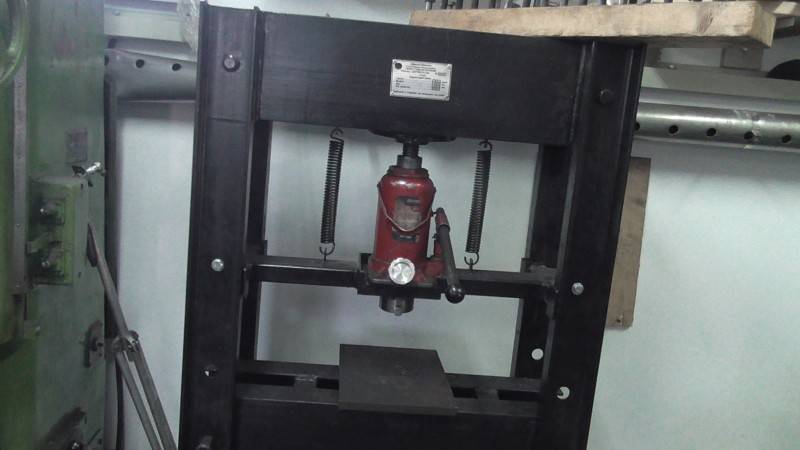

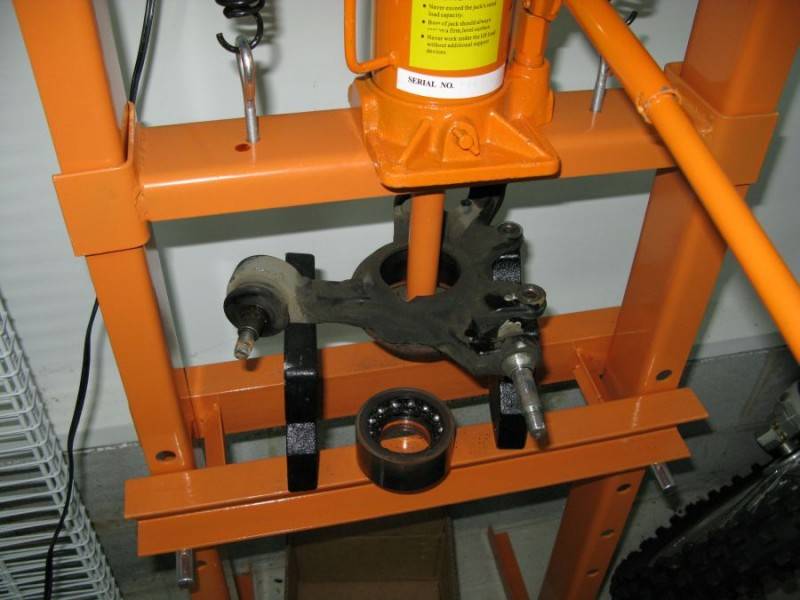

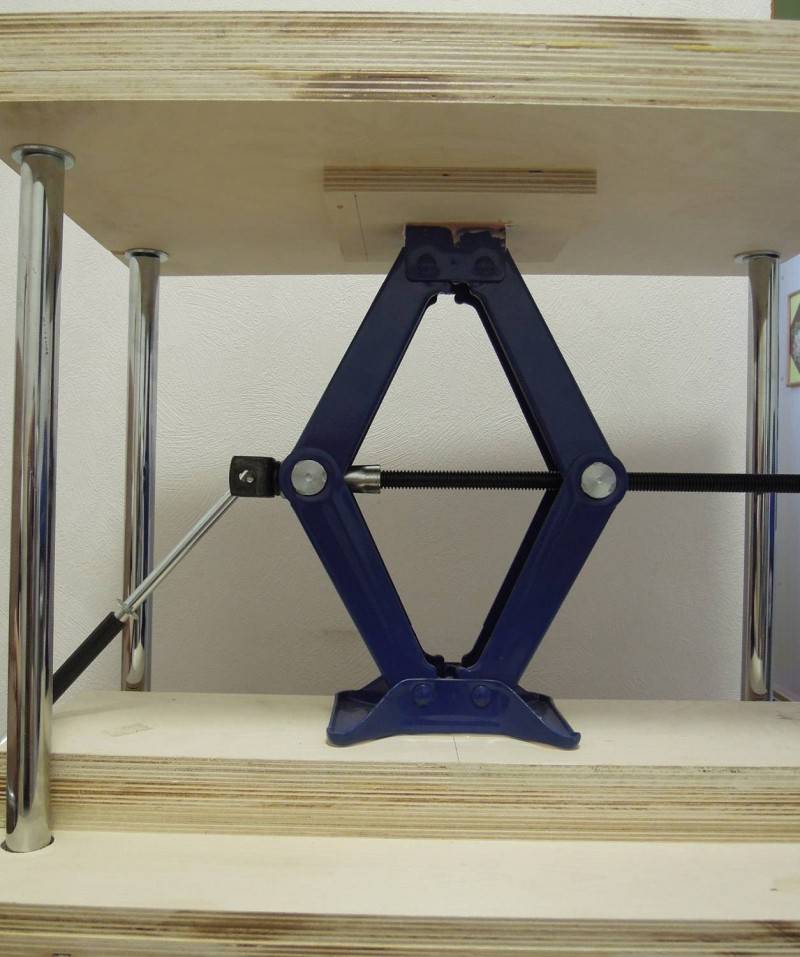

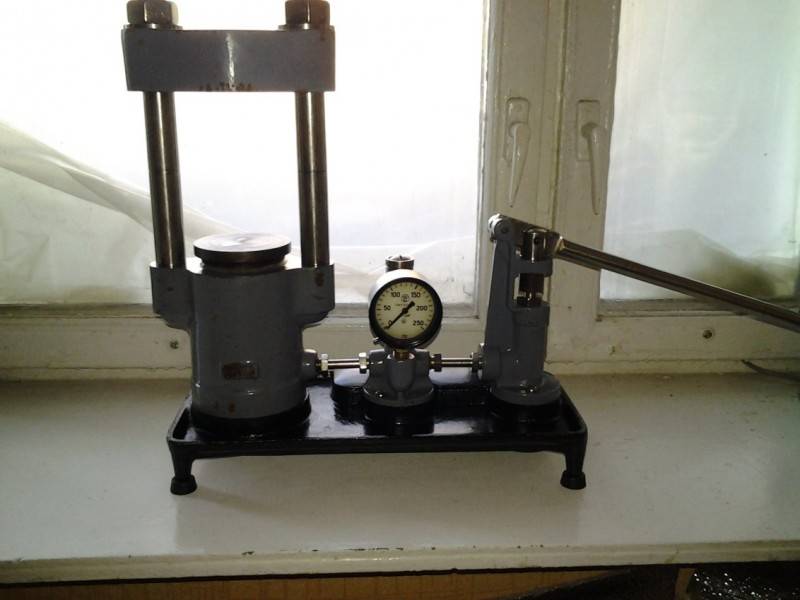

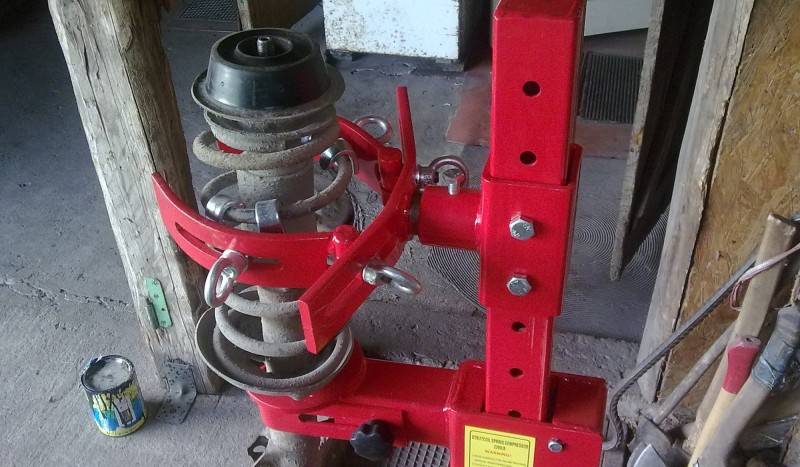

Фото пресса из домкрата
Также рекомендуем просмотреть:
- Полировка фар своими руками
- Строительные леса своими руками
- Точилка для ножей своими руками
- Антенный усилитель
- Восстановление аккумулятора
- Мини паяльник
- Как сделать электрогитару
- Оплетка на руль
- Фонарик своими руками
- Как заточить нож для мясорубки
- Электрогенератор своими руками
- Солнечная батарея своими руками
- Течет смеситель
- Как выкрутить сломанный болт
- Зарядное устройство своими руками
- Схема металлоискателя
- Станок для сверления
- Нарезка пластиковых бутылок
- Аквариум в стене
- Врезка в трубу
- Стеллаж в гараж своими руками
- Симисторный регулятор мощности
- Фильтр низких частот
- Вечный фонарик
- Нож из напильника
- Усилитель звука своими руками
- Трос в оплетке
- Пескоструйный аппарат своими руками
- Генератор дыма
- Ветрогенератор своими руками
- Акустический выключатель
- Воскотопка своими руками
- Туристический топор
- Стельки с подогревом
- Паяльная паста
- Полка для инструмента
- Золото из радиодеталей
- Штанга своими руками
- Как установить розетку
- Ночник своими руками
- Аудио передатчик
- Датчик влажности почвы
- Счетчик Гейгера
- Древесный уголь
- Wi-Fi антенна
- Электровелосипед своими руками
- Ремонт смесителя
- Индукционное отопление
- Стол из эпоксидной смолы
- Трещина на лобовом стекле
- Эпоксидная смола
- Как поменять кран под давлением
- Кристаллы в домашних условиях
Помогите проекту, поделитесь в соцсетях 😉
Как происходит сборка
Перед тем как сделать самодельный пресс-подборщик для сена, нужно разобраться с принципом его работы. Оборудование работает от мини-трактора или мотоблока, к которому агрегатируется. Оно захватывает и собирает скошенные посевные и естественные культуры, направляет в камеру для прессования. Под действием технологических скалок и решеток сено закручивается в рулоны или тюки и обматывается шпагатом.
Пресс-подборщики подразделяются на 2 типа:
Рулонные агрегаты формируют на выходе рулоны цилиндрической формы, тюковые — брикеты прямоугольной формы небольшого размера.
Самодельные устройства выполняются в 2 вариантах:
Стационарные подборщики не подбирают сено на полях, устанавливаются на стойки или опоры. Передвижные прессы предназначены для подбора валков соломы при работе с мини-трактором или мотоблоком. Они агрегатируются с помощью сцепки-адаптера и передвигаются на колесах. Чаще всего мастера делают рулонные машины передвижными, тюковые — стационарными.
Рулонный тип
Заводские пресс-подборщики для мотоблока имеют сложную конструкцию. Повторить устройство в условиях мастерской практически невозможно. Поэтому часто связывающий аппарат на пресс не устанавливается, рулоны получаются не такими плотными.
Инструкция по изготовлению и сборке рулонного пресс-подборщика своими руками выглядит так:
- Собирают ходовую часть. Для этого используют рамную конструкцию, предварительно выполненную из металлических труб для установки основания и всех узлов машины, прикрепляют 2 пневматических колеса для передвижения по полю. Для устойчивости рамы можно поставить 4 колеса:
- 2 передних — малого диаметра, например из тележки;
- 2 задних — большего размера.
- Спереди устанавливают лобовину для крепления к тяговому агрегату.
- На остов монтируют подборщик и транспортную 2-слойную ленту, верх делают из резины, нижнюю сторону — из тканевой прокладки.
- Пресс-камера изготавливается отдельно. На верхнюю часть укладывают плотную доску или стальную пластину на жесткой пружине для уплотнения, на нижнюю — вальцы и прижимающую сено решетку.
- Карданный вал соединяют с 2-скоростной коробкой передач для привода рабочих органов.
- Чтобы повысить обороты подбирания вальцов и скорость прессования, шестерни на вальцах подбирают меньшего диаметра, чем шестерни устройства.
При работе с мотоблоком лучший результат получится при разделении технологического процесса на 2 этапа — растительность собирают отдельно мотоблочными граблями, затем вручную или с помощью электроустройства прессуют.
Тюковый тип
Самым простым тюковым прессом является изделие, выполненное из дерева коробчатой формы, жестко установленной на раме из толстого бруса или металлопрофилей. Для изготовления используют струганые доски, стальными уголками на болтах скрепляют их между собой. Для прочности конструкции укрепляют верхнюю и нижнюю части металлическими рейками, обивая по периметру. С одной стороны короба делают дверь на откидных петлях для подачи соломы.
К задней части короба крепят конструкцию из большого бруса с 2 параллельными досками и проворачивающейся на пол-оборота балкой с подошвой пресса на конце. В удобном месте укладывают катушку со шпагатом или синтетической бечевкой. На откидывающейся двери делают 2 узких паза для связки тюка.
Процесс изготовления
Когда чертеж вашего будущего гидравлического пресса готов, а все необходимые материалы, инструменты, оборудование и комплектующие в наличии, переходят непосредственно к изготовлению. Первое, что необходимо сделать, – это нарезать весь металл, руководствуясь размерами, указанными в чертеже.
Один из вариантов чертежа для изготовления пресса
Теперь следует сделать основание пресса, для чего сваривают между собой подготовленные квадратные трубы, а на сформированный из них прямоугольник наваривают стальную пластину. Затем сваривают между собой боковые и верхнюю часть рамы, тщательно следя за тем, чтобы полученная П-образная конструкция была ровной и имела строго прямые углы в соединениях. Теперь полученную конструкцию следует приварить к основанию и можно считать, что рама для вашего гидравлического пресса готова.
Следующий элемент, который вам необходимо будет сделать для пресса, – это подвижная платформа. Для ее изготовления можно использовать швеллер, квадратную или прямоугольную трубу. В центральной части платформы приваривают отрезок трубы, который будет служить гнездом для головки штока домкрата. Для изготовления направляющих для рабочей платформы вам потребуются две стальные полосы, длина которых должна соответствовать ширине рамы пресса по ее внешнему контуру.
Вариант конструкции пресса с подвижной нижней платформой, фиксация которой производится болтами
Полосы крепят к боковым сторонам передвижной платформы при помощи болтовых соединений, предварительно заведя ее внутрь рамы. По такой же схеме изготавливается и съемный упор, но в его направляющих полосах просверливаются отверстия напротив стоек рамы для фиксации на нужной высоте. Завершает процесс изготовления гидравлического пресса своими руками установка оттягивающих пружин и самого домкрата. Удобен такой гидравлический пресс еще и тем, что вы всегда сможете извлечь из него домкрат (например, если вам необходимо использовать его для ремонта автомобиля).
Внешний вид готового самодельного пресса
Всем привет, в этой инструкции мы рассмотрим процесс изготовления очень простого пресса для гаража
С помощью него можно очень удобно небольшими усилиями снимать или устанавливать подшипники, причем не важно, работать нужно с валом или втулкой. Сделан станок из очень простых материалов, в качестве основного силового элемента используется гидравлический домкрат. Если проект вас заинтересовал, предлагаю ознакомиться с ним более детально
Если проект вас заинтересовал, предлагаю ознакомиться с ним более детально.
Материалы и инструменты, которые использовались автором:
Список материалов:– швеллер (на 80);– профильная труба (квадратная, 40Х40, толщина стенок 3 мм);– стальной уголок;– гидравлический домкрат;– болты, гайки и другие мелочи.
Список инструментов:– сварочный аппарат;– ленточный отрезной станок или болгарка;– сверлильный станок;– гаечные ключи.
Шаг первый. ОснованиеВ качестве основания нам понадобится кусок швеллера на 80 размерами 40 см. В нем нужно будет просверлить отверстия, в них будут устанавливаться матрицы для установки или снятия подшипников.
Шаг третий. НаправляющаяОсталось сделать направляющую, на которую мы будем устанавливать домкрат. Автор ее делает также из профильной трубы. На концах направляющей установлены специальные кронштейны из уголка, благодаря которым направляющая ездит вверх/вниз по стойкам. А чтобы направляющую можно было снять, она крепится к кронштейнам при помощи болтов с гайками. В завершении автор устанавливает пружины, чтобы направляющая сама возвращалась в исходное положение. Пружины должны быть довольно мощными, так как нужно поднимать домкрат и преодолевать давление штока.
Под шток, кстати, в верхней части нужно сделать специальный упор, для этого подойдет кусок круглой трубы по диаметру штока.
Шаг четвертый. ИспытанияВот и все, наш чудо-станок готов, можно испытывать. Для начала автор попробовал снять подшипники со старого якоря, сделать это съемниками не получалось. Его станок с легкостью справился с этой задачей.
В качестве еще одного примера автор запрессовал подшипник в стальную втулку, это получилось быстро и качественно.
Вот и все, проект на этом можно считать оконченным, надеюсь, он вам понравился. Удачи и творческих вдохновений, если решите повторить. Не забывайте делиться своими самоделками с нами.
Особенности создания мини-пресса
Люди, которые предпочитают использовать компактное оборудование, чаще всего изготавливают самодельный настольный пресс. Это наиболее простая конструкция, которая нечасто применяется на практике. Например, ею пользуются, чтобы раскалывать грецкие орехи или прессовать непрочные жестяные или пластиковые изделия.
Для изготовления каркаса устройства используются плотные деревянные доски. Четыре доски соединяют между собой таким образом, чтобы получился прямоугольный каркас. К верхней части каркаса подсоединяют подвижную прессовочную поверхность, которая также сделана из дерева. В качестве гидравлической системы используют обычные медицинские шприцы.
Технология и материалы
Прежде чем определиться с конструкцией и, соответственно, с количеством необходимых материалов, нужно понимание, где пресс будет стоять. От высоты потолка в помещении напрямую зависят габариты оборудования.
Преимущества самостоятельной сборки:
- экономия денежных средств: иногда очень актуальна, особенно в организации небольшого бизнеса;
- доступные материалы, которые есть даже в самых отдаленных городах;
- нет расходов по транспортировке и установке тяжелого оборудования, он собирается непосредственно на месте;
- пресс изготавливается строго под свои задачи, размер и плотность упаковки кипы зависит от пожелания.
Устройство и принцип действия
Пресс гидравлический — это устройство, предназначенное обработки заготовок и деталей методом воздействия на них высоким давлением. Работает такое пресс-устройство за счёт создания давления жидкости на основные несущие элементы конструкции.
Большинство гидравлических устройств, по своей конструктивной особенности, предусматривают размещение рабочего цилиндра в вертикальной плоскости, но есть и модели, в которых рабочий цилиндр имеет горизонтальное расположение.
Основным действующим элементом самодельного гидравлического оборудования является обыкновенный автомобильный домкрат. В принцип действия домкрата заложен основной закон гидродинамики (закон Паскаля), согласно которому давление жидкости, возникающее в гидросистеме замкнутого типа, распределяется равномерно во всех направлениях. Это значит, что если две различные ёмкости (цилиндры) объединить в одну рабочую систему и в меньшей создать определённое давление жидкости, то в большом цилиндре тоже возникнет высокое давление. Причём усилие, приложенное на малый цилиндр, увеличивается в большом сосуде пропорционально разнице объёмов цилиндров.
Большое разнообразие сфер применения и функций этого оборудования создаёт многие его модификации. Так, в торговой сети можно приобрести настольный гидравлический пресс, напольный пресс, мини-пресс, ручное устройство, оборудование с манометром и без него.
Гидравлический пресс из домкрата своими руками
Уважаемые посетители сайта “Самоделкин друг“ сегодня мы с вами рассмотрим один из вариантов создания самодельного гидравлического пресса из домкрата и металлических швеллеров.. Сделать пресс в кустарных условиях вполне возможно, для чего понадобиться автомобильный домкрат который реально приобрести на такой случай, или воспользоваться подерженым, как вы поняли сам домкрат и будет выполнять роль пресса. Так же понадобиться надежная станина сваренная из металлического швеллера “П-10” Толщина металла должна представлять для самодельного пресса запас прочности, во избежание деформации стана. Верхняя перекладина несущая на себе основное напряжение от давления гидравлического домкрата, должна быть хорошо проварена в местах соединения с вертикальными стойками станины, а лучше всего дополнительно наварить распорки из уголка, арматуры или толстой металлической пластины.
Обязательно необходим возвратный механизм, он довольно прост, а именно верхняя балка и подвижная перекладина соединяются между собой пружинами, сила сжатия которых должна возвращать на исходную позицию вес домкрата и швеллера в сумме, для чего можно спаривать пружины.
Крепление домкрата может быть 2х видов: вверх подвижной частью и наоборот вниз. Первый вариант проще, но неравномерно распределяется давление, а в перевернутом виде домкрат будет работать только после доработки, а именно придется слить масло и разобрать корпус, снять стакан. Все дело в том что внутренняя часть домкрата заполнена маслом не до конца, поэтому перевернув его в трубку пойдет воздух. Тоесть чтоб он заработал верх ногами, ему надо нарастить трубку внутри корпуса. Так же можно в нижнюю заливную горловину вставить гибкий шланг и расширительный бочек (см ниже) Все варианты разберем и внимательно рассмотрим. Смотрите так же наш раздел Станки и инструменты.
Имея у себя в гараже собственный самодельный пресс из домкрата, вы значительно облегчите себе жизнь, к примеру если нужно много опрессовать заготовок или элементарно отжать яблоки и виноград, станок очень полезный.
Материалы
- домкрат 10 т
- швеллер П-10
- пружина
- уголок
- металлическая пластина
- обрезок трубы
Инструменты
- сварочный инвертор
- болгарка
- молоток
Чертежи и пошаговый процесс создания пресса из домкрата своими руками.
На данномчертеже показан простейший пример размещения домкрата, но он все же имеет свои слабые стороны и недостатки, далее мы с вами рассмотрим более совершенную модель. И так, первым делом нужно сварить раму станка или как у нас принято говорить “станину” Вот представлен общий вид второго варианта размещения домкрата, здесь он расположен вниз выдвижной частью. Для создания станины был взят швеллер П-10.
Две верхние балки крепятся для надежности болтовым соединением и дополнительно в местах соединения провариваются сваркой.
Так же обязательно необходимо усилить конструкцию распорками из арматуры, уголка или же толстой металлической пластины. Затем нужно будет связать между собой нижнюю часть стана и сделать помимо поперечены еще и опорные стойки или ножки.
Домкрат можно купить в любом авто-магазине или же взять б/у по сходной цене. Грузоподъемность в каждом индивидуальном случае будет разная, в зависимости от размеров станины и металла из которого она изготовлена. Так, а теперь давайте разберем с вами как же все таки установить домкрат вниз выдвижной частью, ведь как все знают что так он работать не будет, потому как не будет поступать масло. дело в том что внутри домкрат заполнен маслом не до полна и есть воздух в верхней его части, а если перевернуть то он окажется в нижней и жидкость не будет поступать в трубку. Чтобы исправить эту проблему есть пара проверенных способов и вот первый из них. Надо перевернуть домкрат и в месте где находится заливная горловина вмонтировать переходник с гибким шлангом а на втором конце расширительный бочек с маслом, таким образом внутри всегда будет необходимый уровень жидкости для бесперебойной работы домкрата.
Второй способ более трудоемкий, а именно необходимо слить масло с домкрата и разобрать корпус, снять стакан и нарастить трубку, чтоб в перевернутом виде она закачивала масло. В верхней части домкрат крепится в неподвижном состояние при помощи болтов и гаек.
Подвижная балка будет иметь посадочное место под выдвижную часть домкрата.
Опорная балка тоже может передвигаться по направляющим, а именно регулироваться в зависимости от прессуемой детали за счет просверленных отверстий и штифтов (см схему)
Теперь возвратный механизм, здесь все довольно просто, нужны пружины которые закрепляются к верхней и нижней балке.
Вот такой замечательный и надежный пресс можно собрать у себя в гараже или же мастерской, просто и бюджетно.
Спасибо за внимание!
Размеры устройств
Габариты прессовочного оборудования напрямую зависят от такого фактора, как перерабатываемый им объем макулатуры. В этом плане устройства принято разделять на определенные форматы:
- мини-прессы;
- стандартные;
- профессиональные.
- Мини-прессы не требуют крепления к поверхности, они являются мобильными, их можно перемещать. Управление — достаточно простое, справиться с которым может один человек без специальной подготовки.При переработке макулатуры в мини-прессе ввиду невысокой производительности объем сырья уменьшается незначительно — примерно в три раза. Рекомендуется для домашнего использования частным лицам, в небольших офисах, на торговых рыночных площадках.
- Стандартные подходят для применения на складах, в пунктах приема макулатуры, магазинах, в компаниях, использующих (перерабатывающих) большие объемы бумаги. Такому оборудованию необходимо надежное крепление к горизонтальной поверхности. С помощью стандартных прессов можно уменьшить объемы макулатуры до пяти раз.
- Профессиональное оборудование предназначено для полиграфических предприятий, его часто используют на крупных складах с внушительным потоком бумажных и картонных отходов. Объемы вторсырья сокращаются после переработки в десять и более раз.Монтаж, эксплуатация и обслуживание промышленных установок производится квалифицированными специалистами. Для установки необходимо подходящее по размерам помещение.Справка! Высокая стоимость профессионального оборудования подразумевает экономическое обоснование его покупки.
Другие способы изготовления
Ручной пресс для макулатуры компактного типа очень прост в изготовлении. Своим принципом действия он похож на чеснокодавку:
Чертеж пресса для формирования бумажных брикетов
- Берется швеллер или брус из металла 800–1000 мм по длине.
- Методом электросварки на низ крепят металлический коробок, размер которого составляет 200*200*100 мм.
- Нижняя часть короба служит для установки откидной крышки – через нее достают макулатурные кипы. Дрелью на боковинах короба делают сквозные маленькие отверстия, при помощи которых излишек влаги испаряется из макулатуры.
- Рычаг подвижного типа скрепляют «пальцем» из металла (длина – 1000 мм) и прикрепляют наверх швеллера. Аналогично к рычагу крепят подвижный поршень.
- Поршень является металлическим листом прямоугольной формы. К его середине приваривают длинный брус, чтобы он стал параллельным с главным швеллером каркаса при полном сжатии.
- Это устройство крепят болтами к стенке на высоте 1000–1500 мм.
После завершения данной конструкции и закрепления ее на стене можно начинать проверку готового оборудования:
- Первоначально нужно размягчить бумагу в отдельной емкости, предварительно залив ее водой.
- При помощи строительного миксера тщательно перемешать полученную массу.
- Образовавшуюся «кашу» поместить в короб пресса, вставить поршень и давить вниз до упора.
Схема прессования топливных брикетов из размоченной бумажной массы
Это действие нужно повторить несколько раз, пока макулатура максимально не сожмется и не превратится в кипу. Готовый тюк извлекается через нижнюю крышку откидного типа на коробе.
Пресс для изготовления топливных брикетов своими руками
Покупка готового оборудования для изготовления брикетов в зависимости от его мощности обойдется в сумму от 300 тыс. до 1 млн. руб.
Разумеется, для частника, желающего заняться изготовлением данного топлива чисто для собственных нужд, такие затраты нецелесообразны, поскольку окупятся они не скоро. Более правильным будет изготовить пресс из подручных материалов, тем более что ничего сложного в его конструкции нет.
Можно соорудить необходимое оборудование с нуля либо воспользоваться готовыми механизмами.
Самодельный станок
Изготовление установки с нуля
Создать значительное усилие, необходимое для сжатия сырья, можно при помощи:
- рычага (на него можно воздействовать собственным весом);
- винтового механизма.
Рычажный пресс можно изготовить даже из дерева, для винтового обязательно понадобятся стальные заготовки и токарный станок.
Шнековый экструдер (пресс для опилок) теоретически также можно изготовить своими руками и некоторым умельцам это даже удалось, но обходится такая затея из-за сложной обработки деталей и необходимости применять специальную высококачественную сталь очень дорого.
Отопление на пеллетах не только экономичное, но и экологичное, ведь в качестве топлива используется вторсырье. Можно изготовить или же переделать твердотопливник под пеллеты.
Подробную инструкцию по изготовлению твердотопливного котла своими руками вы найдете .
Сомневаетесь по поводу выбора пеллетного котла? По этой ссылке: вы найдете отзывы реальных пользователей о данных котлах. Читайте и делайте выводы.
Изготовление пресса на базе готового механизма
Для изготовления брикетов можно приспособить какое-нибудь более доступное, чем настоящий станок, устройство — домкрат или небольшой гидравлический пресс. Его останется только снабдить пуансоном и матрицей.
Следует понимать, что любой самодельный пресс, даже изготовленный на базе гидравлического домкрата, не сможет развивать усилий, обеспечивающих выделение лигнина.
Поэтому вместо него в сырье приходится добавлять сторонние связующие.
В этом качестве применяют:
- Дешевый клей, например, обойный.
- Глину (добавляется 1 часть на 10 частей опилок).
- Размокшую бумагу, в том числе гофрокартон — содержащийся в ней лигнин при контакте с влагой проявляет свои клейкие свойства (это свойство бумаги используется при напылении теплоизолятора типа «Эковата»).
Еще одно отличие от промышленной технологии состоит в том, что исходный материал не сушат, а наоборот замачивают в воде — тогда частички лучше склеиваются. Затем готовый брикет сушат на открытом воздухе.
Как измельчить сырье
За хлопотами по изготовлению самодельного пресса нельзя забывать о таком важном этапе производства брикетов, как измельчение сырья. Резать его вручную очень трудно — тут также необходима механизация. Некоторые делают измельчители самостоятельно из старой активаторной стиральной машинки — устанавливают вместо активатора ножи
Некоторые делают измельчители самостоятельно из старой активаторной стиральной машинки — устанавливают вместо активатора ножи.
Еще вариант — приобрести роторный станок. Назначением этого прибора как раз и является измельчение растительности — дачники используют его для изготовления удобрений из листьев и травы.

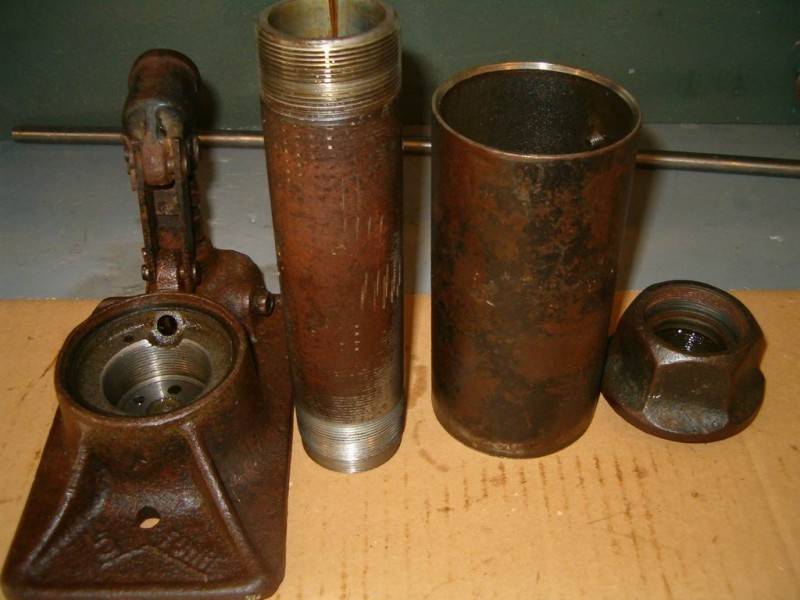

Домкрат и его особенности
Для изготовления гидравлического пресса чаще всего используют стаканный домкрат. Он имеет относительно небольшую стоимость и способен производить давление на уровне 20 тонн.
Есть два способа собрать гидравлический пресс на основе домкрата в своем гараже:
- Положение домкрата в основании механизма (прессование вверх)
- Положение домкрата вверху механизма (прессование вниз)
У домкратов есть параметр правильного положения. Эксплуатация некоторых домкратов исключает перевернутое положение. Поэтому перед тем, как начать работу, нужно убедиться в возможностях выбранного оборудования.
Изготовление пресса своими руками
После того, как чертежи и размеры для изготовления пресса определены и выверены, а все необходимые материалы и инструменты подготовлены, можно начинать сборку устройства.
Вот последовательность создания пресса из домкрата пошагово:
Делаем опорную платформу. Она должна быть максимально надёжной, прочной и выдерживать рабочие показатели мощности домкрата, иначе всё устройство будет неустойчивым.
Вертикальные стойки и нижний упор изготавливаем из стальной профилированной трубы. Их высота должна соответствовать величине наибольшего выхода штока, габаритам домкрата и толщине съёмного упора. Что касается длины нижнего упора, она равна длине опорной платформы.
Свариваем нижний упор, платформу и стойки в единую конструкцию, не забывая, что углы должны быть прямыми. Для этого применяем уголки. Добавляем прочности пластинами, приваривая их по диагонали к стойкам и основанию пресса.
Изготавливаем съёмный упор из стальных полос. Он будет перемещаться в вертикальной плоскости при помощи направляющих, создавая давление на обрабатываемый предмет. Вместо полос можно использовать кусок трубы, из которого делали станину.
К упору крепим болтами две направляющие пластины. Поскольку пресс будет использоваться для обработки разных материалов и с разными целями, данный упор обязан быть съёмным. Для этого в блоке из полос делаем пару сквозных отверстий.
Устанавливаем домкрат. Для его монтажа оттягиваем смещающийся упор и вставляем домкрат между ним и платформой таким образом, чтобы при задвинутом положении наконечник штока оказался внутри фиксатора. Основание домкрата крепим на подвижном упоре при помощи сварки или болтов. Оборудование для прессования готово!
В заключение отметим, что изготовить пресс из обычного домкрата совсем несложно. Для этой цели подойдут обычные подручные материалы, а схемы и чертежи всегда можно найти в Интернете. Приложив небольшие усилия, вы получите полезный механизм, который всегда пригодится в хозяйстве.
