Зачем нужен приточный клапан? Основное предназначение
Устанавливаемые пластиковые окна достаточно герметичные, поэтому количество естественной вентиляции рискованно мало. Это может привести к образованию плесени на поверхности стен, потолков и предметов мебели. К тому же значительно портится микроклимат. Из-за этого ухудшается здоровье человека и появляется еще целый ряд негативных последствий:
- Концентрация неприятных запахов. Различные въедливые запахи не могут выходить из помещения никаким образом. Обычная вытяжка не справится с их устранением, запахи никуда не пропадут. Из-за плохой атмосферы может очень сильно разболеться голова.
- Огромное количество углекислого газа. Воздух, который выдыхает человек, никуда не уходит из помещения. Таким образом, он скапливается в атмосфере и негативно влияет на состояние человека: усталость, сонливость, слабость, падение иммунитета. А постоянно помещение проветривать трудно, особенно в холодное время года.
- Развитие бактерий. Быстро развиваются не только обычные грибки, но и другие опасные бактерии для нашего организма.
Главной функцией приточного клапана является обеспечение поступления свежего воздуха в помещение. Его можно установить самостоятельно без особых затрат. Главное, что конструкция сможет выпускать углекислый газ и запускать в помещение чистый кислород.
Изготовление клапана для притока воздуха своими руками
Самый простой самодельный приточный клапан собирать лучше из нескольких отдельных элементов. Для удобства монтажа рекомендуется изготовить наружный блок, воздуховод и внутренний блок устройства.
В основе конструкции лежит канализационная пластиковая труба с раструбом и уплотнительными кольцами. Наружный блок рекомендуется сделать из заглушки для канализационной трубы соответствующего диаметра.
В этом элементе будут размещаться фильтры и диафрагма. Наружный блок устанавливается в корпус воздуховода так, чтобы он не выступал за наружную поверхность стены.
На фасаде здания отверстие клапана закрывается декоративной вентиляционной решеткой с жалюзи. Крепление осуществляется при помощи дюбелей и саморезов.
Внутренняя часть наружного блока состоит из металлической сетки для защиты от насекомых, эту роль может играть обычная металлическая мочалка для мытья посуды.
Фильтр тонкой очистки можно сделать из поролона или губки. В качестве диафрагмы можно использовать резину от автомобильной камеры или готовый круглый клапан для вентиляции.
В качестве утеплителя лучше использовать материал, который не накапливает влагу – пенопласт, монтажную пену или базальтовую вату. Подойдет и вспененный полиэтилен или теплоизоляция для труб.
Внутренний блок собирается на основе переходника для воздуховода вентиляции с круглым патрубком и прямоугольным корпусом. Он надевается на трубу круглым отводом, а прямоугольные концы закрываются стандартными заглушками с решеткой.
При необходимости во внутренний блок можно установить рассекатель, это увеличит скорость нагрева потока.
Принципы расчета
Для выбора изделия необходим расчет. Хотя производительность бытовых клапанов в стену существенно не отличается в зависимости от модели, но все же стоит провести выбор технически правильно. Для этого проводят ряд простых шагов:
- стеновой приточный вентиляционный клапан устанавливается в каждую комнату, где требуется вентиляция, поэтому для начала работ необходимо узнать площадь, высоту и объем каждого помещения;
- далее уточняют нормативные значения для количества подаваемого и вытяжного воздуха в м3 в час (м3/ч) или в виде кратности воздухообмена (сколько раз за час воздух должен полностью поменяться) для каждой комнаты, они указаны в СНиП и других документах; некоторые из них указаны ниже;
- на основании объема и нормативного воздухообмена вычисляют требуемую производительность устройства;
- из каталога производителя выбирают наиболее близкий по пропускаемому количеству воздуха приточный или приточно-вытяжной клапан в стену.
В таком случае приточные вентиляционные клапаны в стену выбираются исходя из разности давлений, которую в состоянии создать вытяжная система. Для обычной естественной вытяжки, с использованием каналов в стенах, перепад давления редко превышает 10 Па. Исходя из этого значения и рассчитывают производительность выбираемого устройства. Обычно, график зависимости количества подаваемого воздуха от давления указывается в документации.
Нормативные значения подачи и вытяжки для некоторых помещений
Какие нормы по воздухообмену используются при расчете вентиляции в стене квартиры с приточным клапаном? Они отличаются для разных комнат в зависимости от их назначения и количества находящихся людей. Рекомендуется принимать такие значения, если устраивается стеновой приточный клапан своими руками:
- коттеджи и индивидуальные жилые дома – не меньше 30 м3/ч на человека или кратностью 1 в час;
- квартиры в многоэтажных домах – выше 3 м3/ч на 1 м2;
- общественные сооружения – кратностью 2 в час или от 20 м3/ч на человека.
Указаны минимальные значения.
Выбор оборудования
Клапаны для приточной вентиляции выпускаются в самых разнообразных исполнениях. Прежде всего, они делятся на два вида:
Оконные
Такие клапаны встраиваются в металлопластиковое окно. На первый взгляд такой способ установки приточки может показаться единственно приемлемым – не стену же долбить в самом деле. Однако, у оконных клапанов есть ряд недостатков, после знакомства с которыми вариант со стеной покажется не таким уж и нереальным:
- Чтобы не слишком уменьшать площадь остекления, клапан пришлось выполнить в виде щели. В результате он обладает высоким гидравлическим сопротивлением, что делает установку фильтра невозможной.
- Стоимость изделия довольно высока. При надлежащем качестве оно может потянуть на половину цены всего окна.
- Если вы уже успели установить обычное металлопластиковое окно, установка в него клапана может оказаться невозможной.
- Монтаж оконного клапана может быть осуществлен только силами специалистов.
Добавим к этому, что воздух, поступающий через такое изделие, прогревается не очень хорошо.
Принцип работы оконной приточки
Стенные
Клапан приточной вентиляции в стене — простой, дешевый, но при этом более функциональный вариант. Стеновой приточный клапан представляет собой пластиковую гильзу, в которой установлены фильтр и шумозащита.
С наружной стороны клапан приточной вентиляции оснащен сеточкой и дождеотбойником, с внутренней – декоративной решеткой, в которой вмонтирована заслонка.
Конечно, для установки приточного клапана в стене придется пилить несущую, к тому же еще и наружную (в некоторых домах они особенно толстые) стену. Но при всей своей трудоемкости эта задача не является технически сложной, поэтому справиться с ней владелец квартиры может самостоятельно.

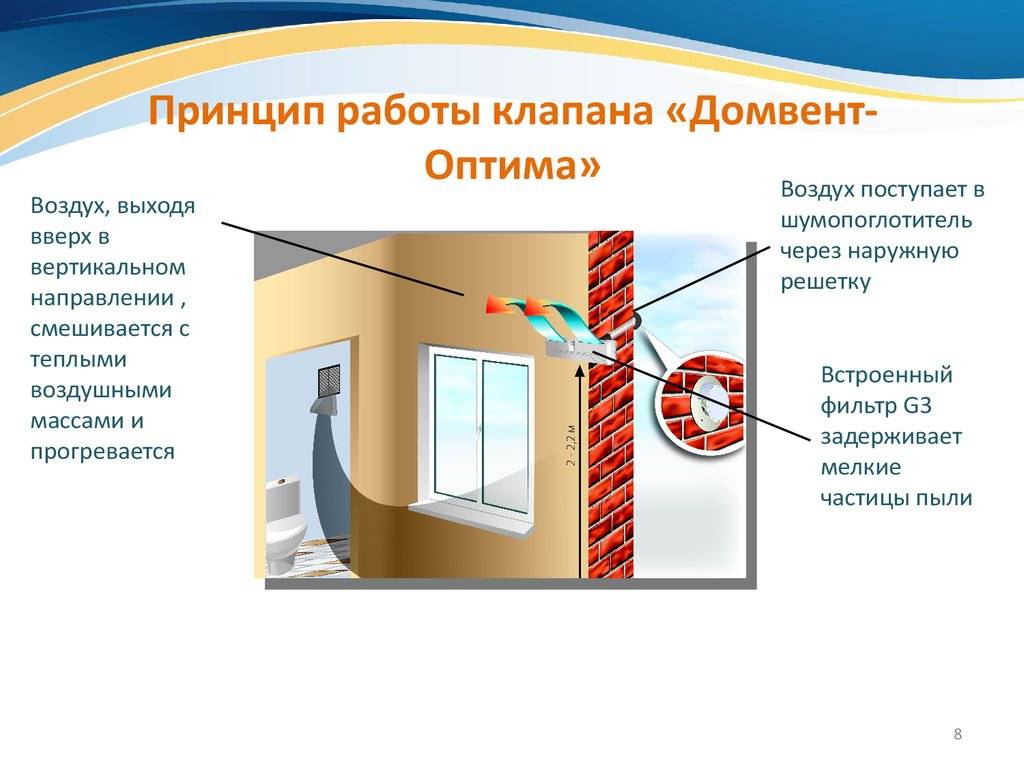

Клапан в стене — принцип вентиляции
Приступить к работе можно в любой момент, не привязываясь к установке металлопластикового окна. В награду за труды вы получите очищенный и хорошо прогретый воздух.
Почему подогрев будет в этом случае более эффективным? Да потому что приточный вентиляционный клапан в стене, в отличие от оконного, можно расположить над самым радиатором отопления, если только между ним и подоконником будет достаточно свободного места.
Обратите внимание на важный момент: естественной тяги может не хватить для втягивания воздуха через фильтр. В этом случае естественную вентиляцию придется превратить в принудительную, установив в вытяжном канале вентилятор
Летом, когда естественная вентиляция работает очень плохо, вы оцените это новшество по достоинству.
Особенности монтажа воздуховода
Перед установкой клапана необходимо определиться с местом его расположения. Лучшим для этой цели считается место возле радиатора отопления на несущей стене.
Устройство приточного прибора: 1 — внешний кожух; 2 — вентилятор; 3 — фильтр; 4 — утепленный кожух; 5 — регулируемый корпус; 6 — декоративная панель с выключателем; 7 — керамический элемент
- Шаг 1. Бурение отверстия для установки воздухообменника. Диаметр отверстия должен быть немного больше трубки клапана. Это позволит правильно выставить устройство и надёжно зафиксировать его в стене.
- Шаг 2. Снаружи на стене в районе размещения устройства необходимо предусмотреть защиту от дождя. Если нет возможности этого сделать ( выход клапана будет располагаться в недоступном для работы месте), отверстие нужно проделать с небольшим наклоном в сторону улицы. Так дождевые капли не будут попадать в прибор.
- Шаг 3. Устанавливается приточный клапан в стену и фиксируется с помощью строительной пены.
Для установки прибора потребуется пробурить стену
Тонкости, которые нужно знать
Кроме упомянутой выше модели СВК В-75 М, остальные стеновые клапана приточной вентиляции могут монтироваться в произвольное место наружной стены. Однако наиболее удачными являются следующие участки:
Под подоконником, рядом с батареей.
На уровне 2/3 от высоты оконного проема (для обычной квартиры — на высоте около 1.8-2 метра от пола).
В первом случае поступающий внутрь воздух сразу нагревается от батареи. Во втором – поступает в верхнюю часть помещения, где смешивается с теплым воздухом. Оба варианта хороши тем, что такое расположение позволяет скрыть стенной клапан за шторами.
Единственное требование, которое следует учитывать во втором случае: от места размещения приточного клапана в стене до оконного откоса должно быть минимум 30 сантиметров. В противном случае этот участок зимой может промерзать.
Установка на кухне с вытяжкой
При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.
Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.
При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком
В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно
Как установить приточный клапан – инструкция
Перед монтажом необходимо решить 2 вопроса: куда ставить вентиляционный клапан и каким образом просверлить в стене аккуратное отверстие. По месту размещения дадим следующие рекомендации:
- Проветриватели с диаметром трубы 50–60 мм лучше располагать между радиатором отопления и подоконником. При условии, что хватает высоты зазора. Тогда холодный уличный воздух сразу смешается с восходящим конвективным потоком от батареи.
- Устройство с воздуховодом более Ø100 мм ставим сбоку от оконного проема, делаем отступ 30 см (чтобы исключить промерзание). Второй вариант – между окном и потолком, минимальное расстояние от перекрытия – 15 см. В обоих случаях проветриватель находится в зоне конвекционного потока от радиатора.
- Высота пассивного клапана над полом – 180…200 см.
- При установке клапана-рекуператора соблюдайте отступ 0.5 м от всех конструкций – потолка, окна, ближайшего угла, как показано на чертеже.
- Переточное устройство размещайте в удобном месте без ограничений.
Сверление железобетонной стены лучше доверить профессионалам, вооруженным станком с алмазной коронкой нужного диаметра. Сделать отверстие в кирпиче можно самому, хотя придется повозиться. Длинным тонким буром выполняете множество сверлений по окружности, затем аккуратно выбиваете середину.
Два важных момента. Перед началом работ убедитесь, что на выбранном участке конструкции отсутствует электропроводка либо трубы отопления, проложенные скрытым способом. Второе: отверстие сверлится с наклоном 2–3° в сторону улицы для выхода конденсата.
Как правильно установить приточный клапан в стену:
- Обрезаем воздушную трубу заподлицо с конструкцией или с небольшим выпуском – как прописано в монтажной инструкции производителя. Телескопический воздуховод «Вентс» не подрезается.
- Вставляем трубу в отверстие, зазоры задуваем строительной пеной. Цементно-песчаный раствор применять нельзя.
- Крепим снаружи решетку с москитной сеткой. Соблюдаем правильное положение элемента – козырек вверху, жалюзи направлены вниз.
- Вставляем внутрь воздуховода теплоизоляционный элемент, при необходимости подрезаем по длине.
- Разбираем оголовок клапана, прикрепляем корпус к трубе и внутренней поверхности стены дюбелями. Ставим фильтр, заслонки и крышку приточными щелями кверху.
Технология монтажа клапана-рекуператора идентична. Сначала в стену заделывается воздуховод, крепится наружная решетка, потом изнутри ставятся элементы агрегата – теплообменник из керамики, вентилятор и остальные элементы. Отличия: теплоизоляция монтируется снаружи трубы, к вентилятору подводится кабель электропитания.
Приточный стеновой клапан
Несмотря на столь громкое название и кажущуюся сложность, приточный клапан является не чем иным, как постоянно действующим устройством для пропуска наружного воздуха в квартиру.
После монтажа пластиковых окон и металлических дверей в помещении нарушается вентиляция. Останавливается приток свежего воздуха с улицы, через уплотнители он не может попасть внутрь.
Единственным решением является оборудование отдельного приточного канала для проветривания. Для этого в стену монтируется устройство, через которое и осуществляется поступление свежего воздуха вне зависимости от времени года и суток.
Организация поступления свежего воздуха
Применение современных методов при возведении жилых строений и повсеместное использование пластиковых окон исключают такие проблемы, как промерзание и сквозняки, но негативно сказывается на микроклимате в помещении. Решить проблему можно путем монтажа системы принудительной вентиляции для квартиры. Приточная обеспечит подачу свежего воздуха, а отработанный найдет выход в отверстиях в ванной и на кухне.
Существует несколько вариантов реализации задуманного:
- Клапан, установленный в стене или на окне. Регулировать объем поступающего воздуха можно вручную, установка фильтров осуществляется редко и позволяет защищать только от насекомых, крупного мусора. Система не рассчитана на подогрев пятого океана, поэтому специалисты рекомендуют устанавливать оборудование поблизости с радиатором отопления. От шума можно защититься при помощи звукоотражающего козырька. Популярностью пользуются оконные варианты, так как стеновой аналог требует наличия сквозного отверстия.
- Механический проветриватель – современный функциональный управляемый прибор. Оборудование включает в себя фильтр для крупной пыли или угольную вставку. Современные устройства умеют подогревать воздух.
- Бризер – приточная вентиляция в квартире с НЕРА-фильтрацией. Аналогичные фильтры используются в пылесосах и необходимы для граждан, страдающих от аллергии. Устройство избавляет пространство от микробов, спор плесени, пыльцы. Бризер обеспечивает подогрев воздуха (функция полезна в зимнее время), а для вентилятора предусмотрено несколько режимов работы, что позволяет обеспечивать помещение необходимым количеством воздуха. Блок оснащен дисплеем, по размеру не превышает кондиционер. Существенным недостатком является высокая стоимость.
Самым дорогим и сложным вариантом вентилирования помещения является приточная вентиляция, комбинированная с вытяжной системой с механическим побуждением. Основные плюсы – гарантия и контроль нормального воздухообмена. Оборудование представлено вентиляторами, увлажнителями, охладителями. Отдельные модели оснащены даже ароматизаторами. Для обеспечения возможности использования в зимний период следует монтировать устройство с подогревом окружающего воздуха.
Снижение герметичности оконных блоков
Достаточный приток воздуха могут обеспечить обыкновенные щели, поэтому самый популярный вариант – пропуск воздуха через окна и балконные двери. На окно можно установить приточный вентиляционный клапан.
Снизить герметичность имеющихся окон можно путем частичного удаления уплотнительной ленты. Специалисты рекомендуют сделать ее съемной, чтобы можно было оперативно вернуть на место при перемене погоды на ветреную или морозную.
Монтаж настенной приточной вентиляции
Стеновой клапан эффективен при проветривании и доступен для самостоятельного монтирования. Прибор позволяет управлять скоростью поступающего воздуха.
При установке следует придерживаться последовательности:
- Просверлить отверстие в стене с наклоном к наружной стороне. Для кирпичной кладки достаточно дрели, а панельная поверхность нуждается в алмазном сверлении.
- Осуществить монтаж воздуховода, тщательно защитить от промерзания при помощи монтажной пены или минеральной ваты.
- Закрепить корпус клапана и установить наружную решетку.
Выбор места крепления устройства должен основываться на следующих показателях:
- наружная решетка должна крепиться легко и безопасно;
- внутренний оголовок клапана нужно расположить так, чтобы он не портил интерьер;
- стационарные приборы отопления могут нагревать поступающий воздух.
Где установить приточный клапан
Существует три основных варианта для монтажа приточного клапана:
- Над источником тепла. В этом случае наружный воздух попадает в комнату уже подогретым, а также стимулируется его конвекция.
- На высоте 2/3 от окна, что составляет около двух метров от пола, и на расстоянии 0,3 м от оконного откоса. Воздушная масса будет направлена к потолку, где она смешается с теплым комнатным воздухом.
- В местах с повышенной сыростью. Это может быть угол дома, уже начавший покрываться плесенью.
Стеновые проветриватели устанавливают не только в стенах частных домов, но и используют для улучшения приточной вентиляции в квартире. Часто их ставят на нижних этажах многоквартирных домов – лучшим местом будет пространство между подоконником и радиатором.
Востребованы эти устройства в детских учреждениях, где свежий воздух особенно важен. С помощью такой конструкции обеспечивают оптимальный микроклимат в помещениях для содержания животных и птиц.
Проветриватель или приточное вентиляционное устройство можно установить на любых стенах. Клапан не затрагивает конструкцию стен и не уродует внешний вид фасада
Ошибочно думать, что установив один клапан, вы решите проблему с недостатком чистого воздуха. Это возможно только в том случае, если в его конструкцию включено устройство для принудительной вентиляции. Когда этого нет, воздухообмен происходит в результате разности давлений внутри помещения и снаружи.
Один стеновой клапан при перепаде давления в пределах 10 Па, которое наблюдается в нормальных условиях, обеспечивает поступление до 30 мᶾ/ч. Это является нормой для одного человека.
При большей разности давлений, увеличивается и объем воздуха, попадающего в комнату. Поэтому, для достижения нужного эффекта придется устанавливать еще один клапан дополнительно или принудительное вентилирование.
Производят и приточные клапаны, которые встраивают в вентиляционные шахты. Обычно это делают в санузле, в ванной, кухне. Перед их монтажом следует протестировать тягу. Для этого проверяют наличие притока воздуха при открытой форточке, при помощи зажженной спички, поднесенной к отверстию.
Если окажется, что существующая вентиляция функционирует плохо, то и установленный в стене приточный клапан не будет гарантировать поступление свежего притока в том объеме, на который он рассчитан
Эти ручные способы проверки могут не сработать в жаркое время года. Разогретый летним солнцем воздух становится более тяжелым, чем во время прохлады. Из-за этого давление в вентиляционном канале снизится и даже при удовлетворительно работающей системе, пламя или лист бумаги не будут притягиваться.
Подробнее о методах проверки квартирной вентиляции написано в этой статье.
Кроме того, стоит учесть следующие правила:
- Если проходимость приточного клапана довольно большая, а его конструкцией не предусмотрена регулировка, нельзя устанавливать два таких устройства напротив друг друга. Зимой, когда вентиляция функционирует наиболее активно из-за неравенства давлений внутри и на улице, появятся сквозняки.
- Крышка клапана должна свободно разместиться в пространстве между подоконником и отопительным прибором. Если радиатор полутеплый, то воздух, входящий сквозь широкий клапан без регулировки, не успеет прогреться и в комнате понизится температура. А при недостаточном объеме поступающего воздуха, придется подумать о дополнительном вентилировании.
При выборе на фасаде места установки клапана, нужно учесть, куда эта стена направлена. Лучше, когда забор воздуха происходит не со стороны улицы, где наблюдается активное движение транспортных средств, а со двора.
Выбор приточного клапана
Присмотрев в магазине приглянувшуюся модель, уточните следующие характеристики:
Диаметр (пропускная способность)
Диаметры бытовых клапанов варьируются в пределах от 60 до 130 мм. От этого параметра зависит объем воздуха, который будет поступать в помещение. Пропускная способность указывается в паспорте клапана. А какая вам нужна?
Если в семье никто не имеет привычки курить, то на одного домочадца должно приходиться 70 куб. м свежего воздуха в час. Если в помещении все же курят, указанную величину нужно увеличить до 150 куб. м в час.
Устройство стенового клапана КИВ-125
Подбирать диаметр клапана нужно не только с точки зрения его производительности, но и исходя из высоты участка стены между подоконником и батареей отопления – ведь именно сюда мы планируем установить устройство.
Смотреть в данном случае надо не на гильзу-воздуховод, а на декоративную решетку, которая будет закрывать клапан внутри помещения – именно она должна уместиться в интересующей нас зоне.
Если радиатор слишком высок и просвет между ним и подоконником получился совсем маленьким, вместо одного большого клапана можно взять два поменьше.
Длина
Тут все просто: длина гильзы должна соответствовать толщине стены. В продаже можно найти модели длиной от 400 до 1000 мм.
Температура, при которой допускается эксплуатация
Снаружи приточного клапана каких-либо движущихся частей нет, поэтому может показаться, что его эксплуатация возможна при любой температуре.
На самом деле это не так. Каждый производитель четко указывает диапазон температур, при которых клапан может работать.
Модели для разных широт отличаются теплопроводностью материала, из которого они изготовлены.
Если клапан для теплого климата поместить в условия зимы с суровыми морозами, на нем может обильно образовываться конденсат. Не успевая стекать по сливному каналу, он будет замерзать, превращаясь в ледяную пробку.
Привод воздушной заслонки
Самые простые и дешевые клапаны управляются вручную. Гораздо более удобными являются автоматизированные модели. В них воздушная заслонка приводится в движение электроприводом, который управляется гигростатом – прибором, контролирующим влажность в помещении.
Как только влажность в помещении поднимется выше указанного пользователем значения (нормальной считается влажность на уровне 40% — 60%), клапан автоматически откроется и поспособствует таким образом удалению «отработанного» воздуха. При нормализации влажности устройство также автоматически закроется.
Тип фильтров
Некоторые виды фильтров, например, угольные, при исчерпании ресурса приходится менять.
Более экономичными являются те, которые можно восстановить путем промывки водой. К таковым относятся НЕРА-фильтры.
Особую популярность приобрели в России приточные клапаны отечественного производства марок КИВ (клапан инфильтрации воздуха) и КПВ (клапан принудительной вентиляции).
Конструктивно оба изделия похожи друг на друга, как близнецы, отличия имеются только в дизайне некоторых деталей.
Покупка такого устройства в зависимости от размеров и производителя обойдется в сумму от 1,5 до 3 тыс. руб. Импортные модели стоят дороже раза в полтора-два.
Напоследок о важности полноценного притока
В доме – «термосе» с наглухо закупоренными окнами и входными дверьми происходит следующее:
- воздух помещений влажный, тяжелый;
- жильцам душно, часто открываются окна с целью проветривания;
- из кухни и санузла медленно удаляются неприятные запахи;
- газоиспользующее оборудование – бытовые плиты, духовки, проточные водонагреватели – плохо работает из-за недостатка кислорода.
Приточный клапан в наружной стене решает все перечисленные проблемы. Когда в дом поступает свежий воздух, то и вытяжка функционирует исправно. Вентиляционные элементы распределяются так: вытяжные каналы располагаются в более загрязненных помещениях (кухня, туалет), а клапаны притока – в жилых комнатах.
Для чего вентилировать подполье
Если неизолированный фундамент не вентилируется, то подвальное помещение быстро становится очень влажным и рано или поздно превращается в конденсат. Влага в виде водяного пара просачивается через плиты перекрытия из дома, а также с земли. Фундамент невозможно проветривать, поэтому он накапливается в грунте под домом, в цокольных стенах, на брусьях пола, на досках пола и/или на софитах.
В тех же помещениях, где температура и влажность положительная и высокая (в отапливаемом доме температура всегда выше точки замерзания, даже при глубоких морозах), бактерии, грибки и разлагающиеся материалы очень активны. В результате в дом попадают очень неприятные запахи и материалы портится.
Вторая причина для выветривания вашего подвала – это газ радон, который выделяется из почвы и иногда в значительных количествах. Это природный радиоактивный газ. Без вентиляции радон будет накапливаться в верхней части подвала, постепенно просачиваясь в дом. К чему может привести присутствие радиоактивного газа в Вашем жилом помещении, вероятно, не стоит говорить. Так что это еще одна веская причина, чтобы проветрить твой подвал.
Есть два способа проветривания пространства под полом:
- Проделайте вентиляционные отверстия в фундаменте. В этом случае влага удаляется сквозняком – вентиляционные отверстия расположены в противоположных стенах.
- Организовать забор воздуха из подвала – провести вентиляционную трубу на крышу, а приток воздуха – через жалюзи в помещения. В этом случае в фундаменте нет отверстий, но необходимо тщательно утеплить наружный фундамент + подвал + глухую зону. Затем гидроизолируйте фундамент в подвале.
