Какие и когда использовать профили для гипсокартона (ГКЛ)

Какие бывают профили и для чего они используются

Чтобы разобраться, какой профиль нужен для гипсокартона в конкретной ситуации, необходимо знать характеристики каждого элемента будущего каркаса.

Все ГКЛ-конструкции собираются из четырех основных видов профилей:

направляющего;
стоечного;
потолочного;
направляющего потолочного.

Они бывают деревянные и металлические. Обрешетка из деревянных профилей менее популярна, в современном строительстве в основном используются металлические направляющие. Рассмотрим их подробнее.

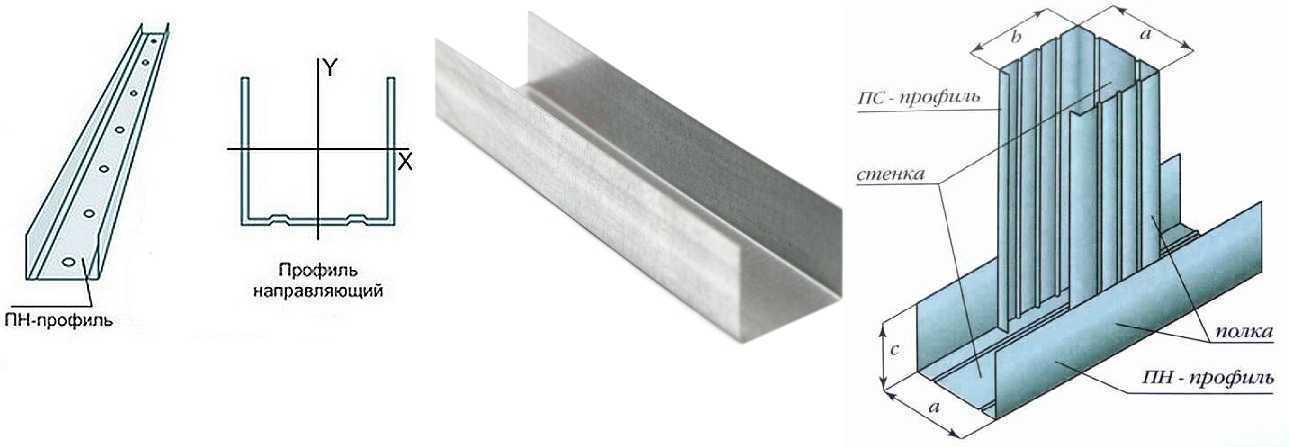

Направляющий профиль для гипсокартона, его еще называют стеновым, (ПН/UW) предназначен для монтажа межкомнатных перегородок и каркаса для облицовок. Параметры UW-профиля таковы: длина ‒ 3000 мм; высота ‒ 40 мм; ширина бывает 50, 65, 75 и 100 мм.
Стоечный, или перегородочный, профиль (ПС/CW) является основной составляющей элемента обрешетки. Он отличается С-образной формой краев и используется совместно с направляющим профилем для гипсокартона аналогичного типоразмера для монтажа каркасов межкомнатных перегородок и облицовок. Параметры CW следующие: длина – 3000, 3500, 4000 и 6000 мм; высота – 50 мм; ширина – 50, 65, 75 и 100 мм.

Направляющий потолочный профиль (ПНП/UD) монтируется по периметру изготавливаемого потолка и служит опорой для стоек и перемычек каркаса. У этого вида профиля (UD) параметры выражаются в указанных далее цифрах: длина – 3000 мм; высота – 27 мм; ширина – 28 мм.

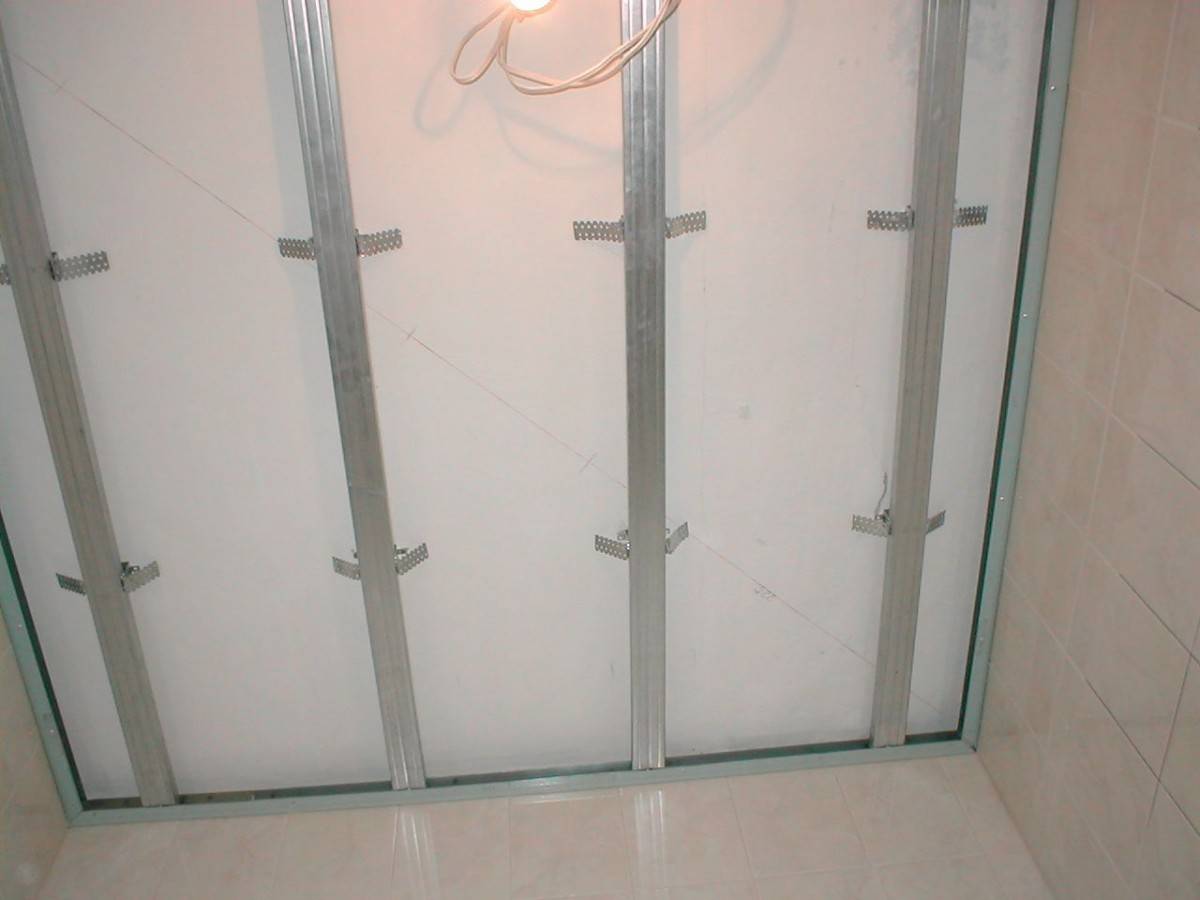

Потолочный профиль (ПП/CD), как несложно догадаться из названия, служит для монтажа каркаса потолка. Но на самом деле этот профиль широко применяется для сборки и других каркасов. Можно сказать, что это универсальный профиль. Его отличие в том, что при монтаже не нужен дополнительный крепеж, а стойкость конструкции достигается благодаря имеющимся на профиле канавкам. Вот параметры CD-профиля: длина – 3000 мм; высота – 27 мм; ширина – 60 мм.

Что такое профиль для гипсокартона

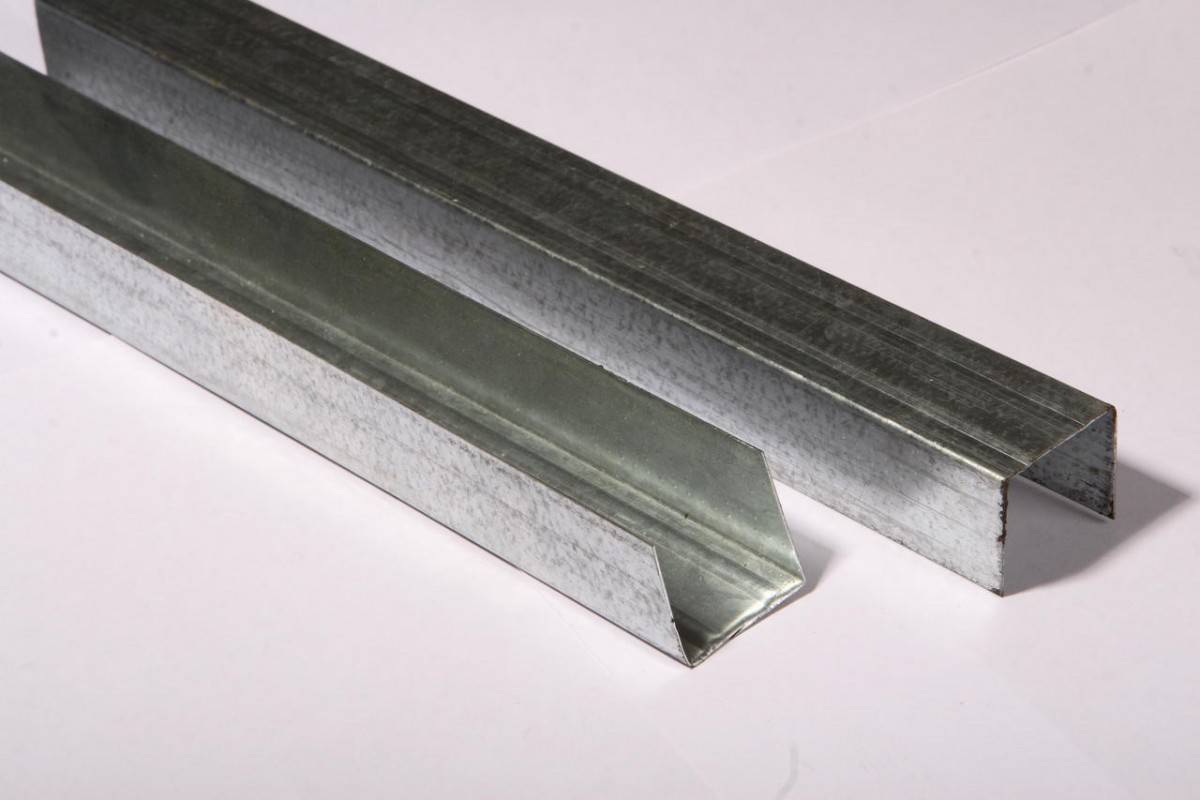

Профиль для гипсокартона представляет собой установочный элемент из покрытого цинком металла небольшой толщины, который используется в целях формирования каркаса для последующего монтажа гипсокартонных конструкции.

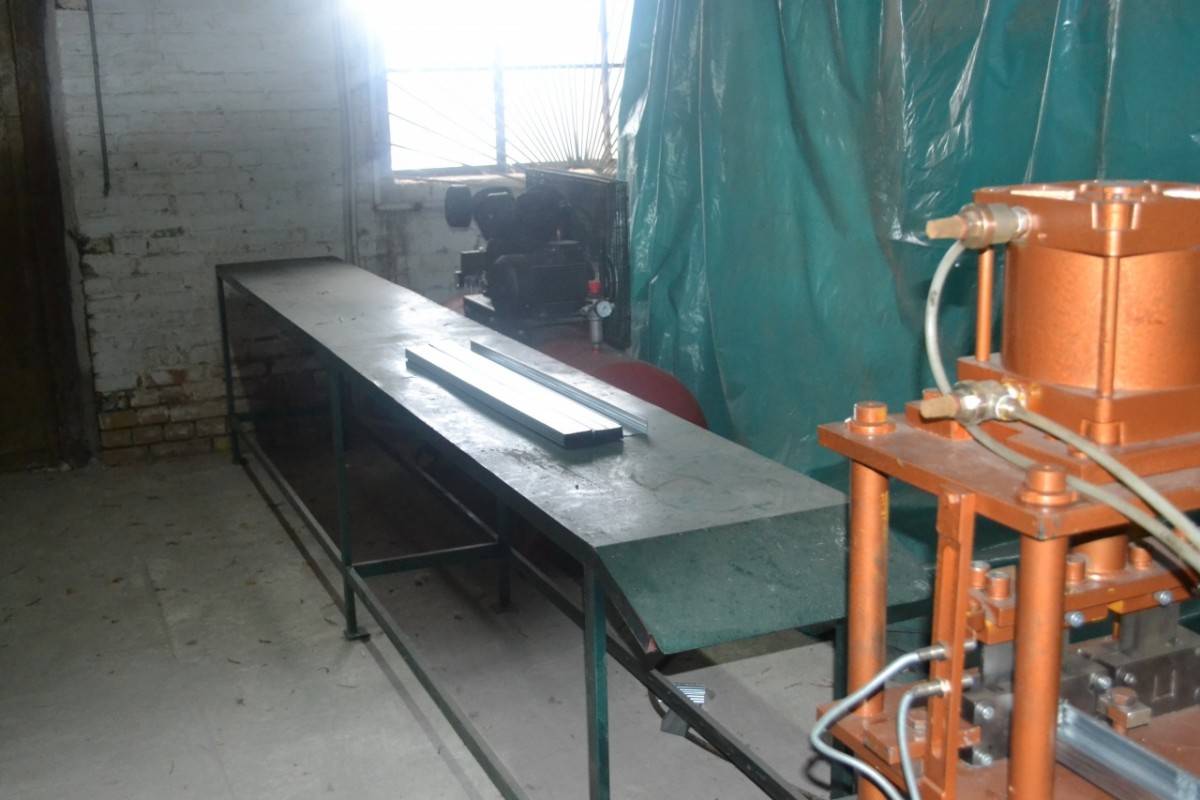

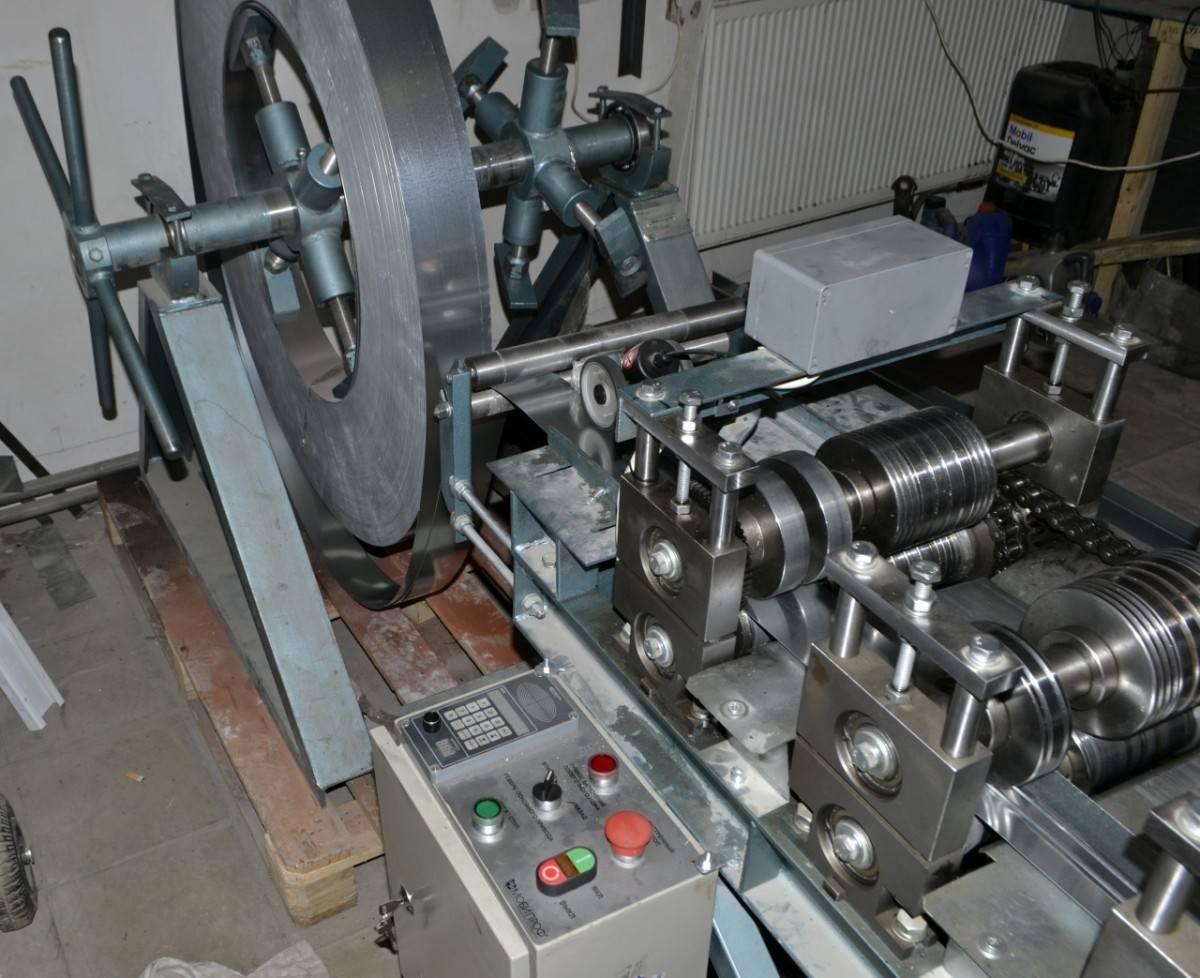

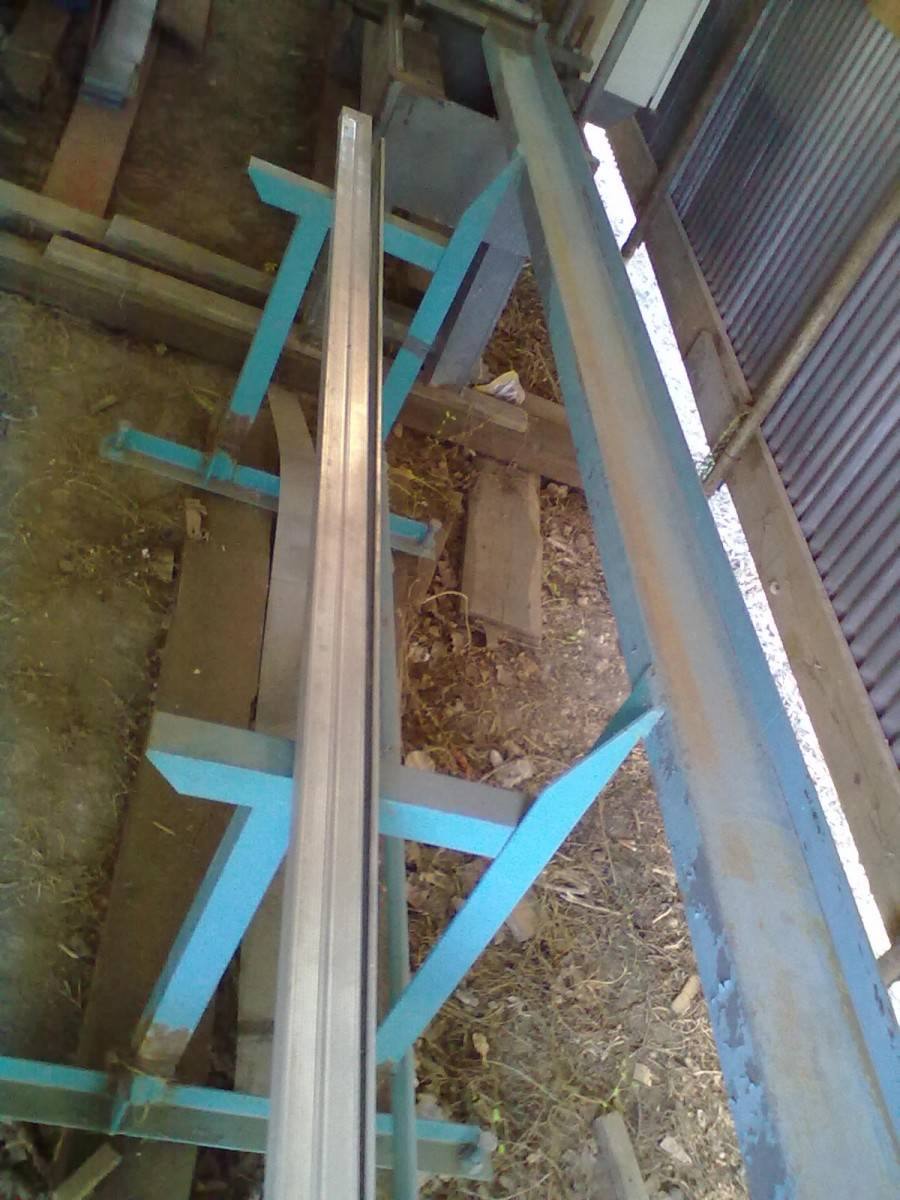

Профиль для гипсокартона производится на профилегибочном станке способом проката холоднокатаного покрытого цинком железного листа. Сырье для изготовления элементов – металлические листы различной толщины. В процессе производства профиль для гипсокартона приобретает ребра жесткости, монтажные отверстия, которые обеспечивают крепость и практичность профилю, а также устойчивость к возникновению коррозии.

Нанесение разметки для сборки каркаса

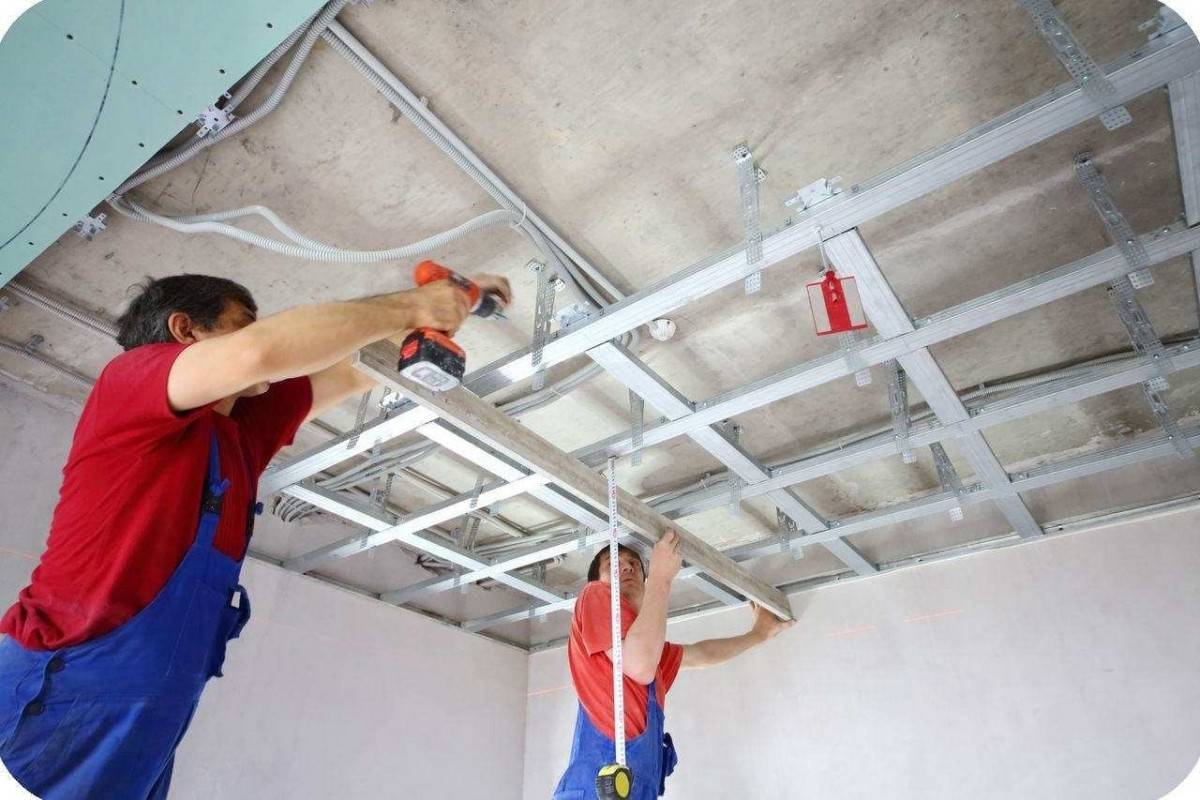

Монтаж гипсокартонного потолка начинают с нанесения разметки, для чего:

На стенах рисуют идеально ровную горизонтальную линию – черту, согласно которой размещается конструкция. При этом пользуются длинным строительным уровнем или ватерпасом (гидроуровнем). Желательно чтобы этот инструмент имел длину, равную 1,5-2 метра, на нем в смотровом окошке было 4 риски, причем по 2 с каждой из сторон от воздушного пузырька. Такие требования к уровню позволяют гарантированно точно выполнить всю разметку.
Прочерченная линия должна непременно замыкаться в стартовой точке, а смешения ее недопустимы. Когда метки наносят на соседние стены, уровень размещают не только на их поверхности, но и в углах в распор.

Когда горизонтальная линия размещения конструкции готова, приступают к разметке мест крепления на перекрытии прямых подвесов. В итоге, используя подвес потолочный, должна получиться сетка из линий с ячейками размером 60х60 сантиметров. Скорее всего, по краям шаг профиля для гипсокартона на потолок не сможет составить 60 сантиметров. Тогда этот промежуток необходимо сделать меньше, а также обеспечить симметричность ячеек на противоположных сторонах. В целом, потолок из ГКЛ на металлическом каркасе сделать не так уж и сложно.

Как выбрать профиль для ГКЛ

В более-менее крупном строительном магазине или даже на рынке есть профили для гипсокартона одного вида и длины, но со значительной разницей в цене. Стоимость может отличаться в два раза, а иногда и больше. Причем самые дорогие — это обычно Кнауф (Knauf), самые дешевые — безымянный Китай, средний диапазон — отечественные производители.

Кроме типа и размера профиля для гипсокартона выбрать надо еще и толщину металла и производителя

Толщина металла

Разница станет понятной как только вы возьмете профиля в руки. Одни — прочные, жесткие, из стали толщиной 0,5 мм, 0,55 мм, 0,6 мм и больше. Другие сделаны из такого тонкого метала, что изменяют свою геометрию даже если профиль поднять за один край.

С этим параметром все более-менее просто и понятно. Чем толще металл, тем прочнее и жестче профиль, но и цена тоже выше. Оптимально для создания перегородок при стандартной высоте стен брать профили с толщиной металла 0,5 или 0,55 мм. Если есть возможность — можно взять и 0,6 мм.

Размеры стандартные, но вес одного и того же профиля может быть разным — из-за разной толщины металла, из которого его изготовили

Большую толщину металла имеет смысл брать только если высота перегородки большая — нагрузка будет более значительной и дополнительная прочность не помешает. Но в этом случае надо смотреть, что обойдется дешевле — профиль для гипсокартона из более толстого металла или чаще установленные стойки и перекладины. Только надо иметь в виду, что обычно устанавливаются стойки с шагом 60 см — чтобы стык листов ГКЛ пришелся на середину одного из стоечных профилей. При уменьшении шага требуется добиться того же — стык листов гипсокартона не должен висеть в воздухе. Так что ставить их можно будет только через 40 см. Так шов тоже придется на профиль. Но это — слишком большое количество стоек и вряд ли обойдется дешевле. В общем, посчитаете.

Выбор производителя

Выбор производителя направляющих для гипсокартона — это и просто и сложно одновременно. Все специалисты в один голос утверждают, что лучшие — Knauf (Кнауф). Они всегда соответствуют заявленным параметрам, имеют идеальную геометрию: стойки идеально становятся в направляющие, не болтаются и не распирают их. В общем, работать с профилями для гипсокартона Кнауф легко, просто, работа продвигается быстро. Но, это — как раз самые дорогие из всего ассортимента. Несмотря на это, совет таков: если нет опыта работы с гипсокартоном — лучше купите Knauf.

В среднем ценовом диапазоне есть несколько российских фирм. Это Giprok (Гипрок) и Металлист. Есть еще и региональные малоизвестные кампании. Тут как повезет. Доверяйте своим чувствам и отзывам. Ориентироваться на слова продавцов не всегда можно. У отечественных производителей бывают неплохие партии, бывают неудачные. В большинстве случаев наблюдается такая проблема, как несовпадение размеров стоечных ПС и направляющих ПН профилей. Стойки должны точно устанавливаться внутрь направляющего. Для того при заявленной ширине, например, 50 мм, фактическая должна быть на 1,5 мм меньше. Вот с точностью соблюдения этой разницы возникают проблемы. К тому же, заявленную толщину металла надо проверять (микрометром). В общем, сэкономить в деньгах получится, но нервы и время свои вы потратите в значительном количестве.

Такой вариант есть у ГИПРОКА

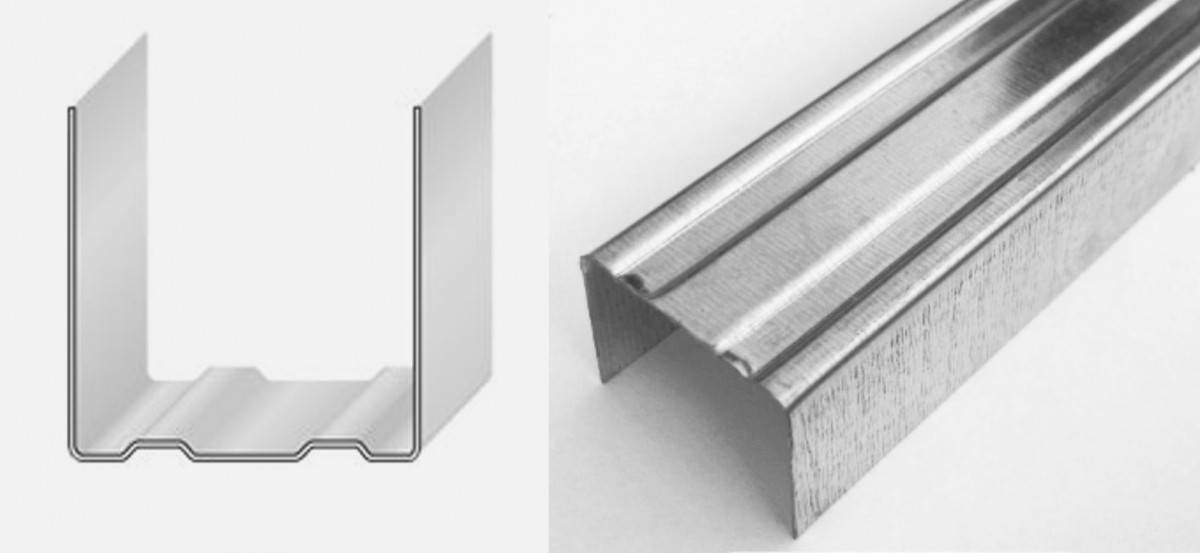

У Гипрока есть профиля с рифленой поверхностью. Все стороны профилей — и спинка и полочки — имеют выдавленные «пупырышки». Они повышают жесткость профиля. Это действительно так — конструкция получается более жесткой. Но соединение стоек и направляющих получаются более неуклюжими — из-за несовпадения «пупырышек» они не притягиваются вплотную как гладкие стенки металла. Есть и второй момент — конструкции из таких профилей больше скрипят. При всем при этом стоят такие профиля чуть меньше, чем Кнауфа, но работать с ними сложнее. В общем, решать вам.

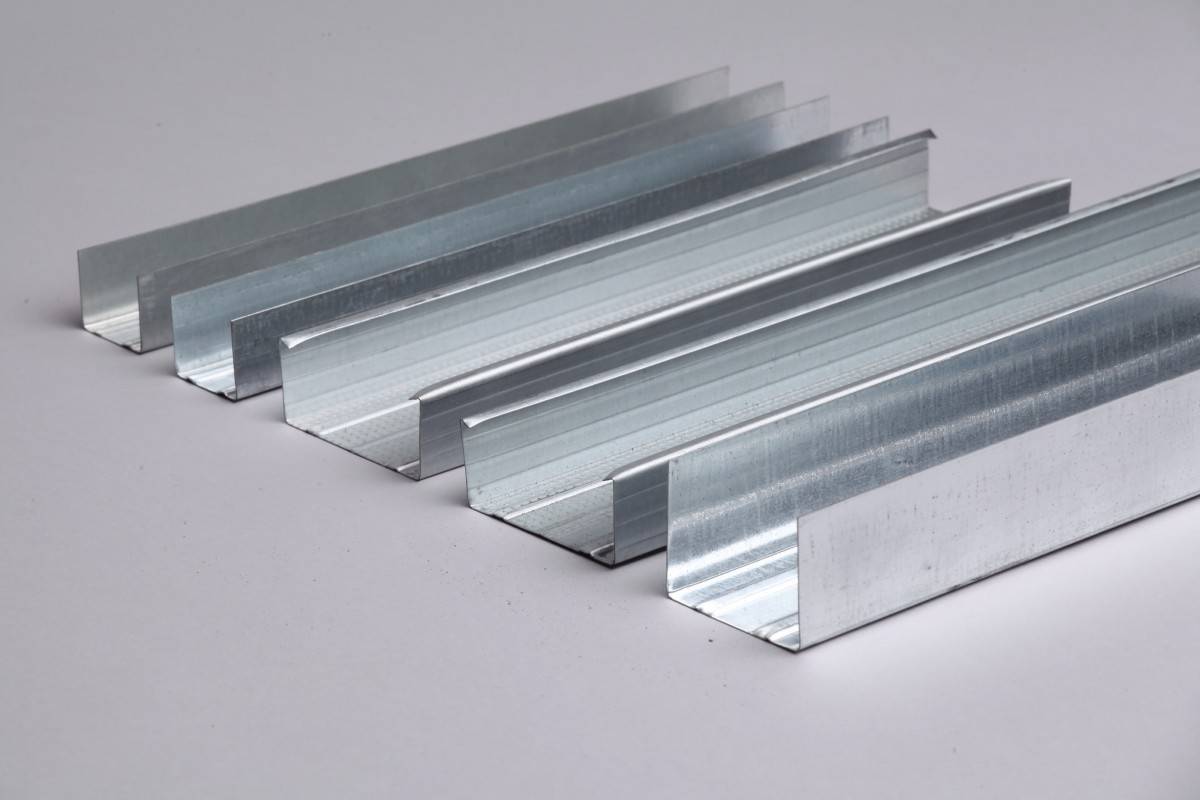

Виды и размеры профилей для гипсокартона

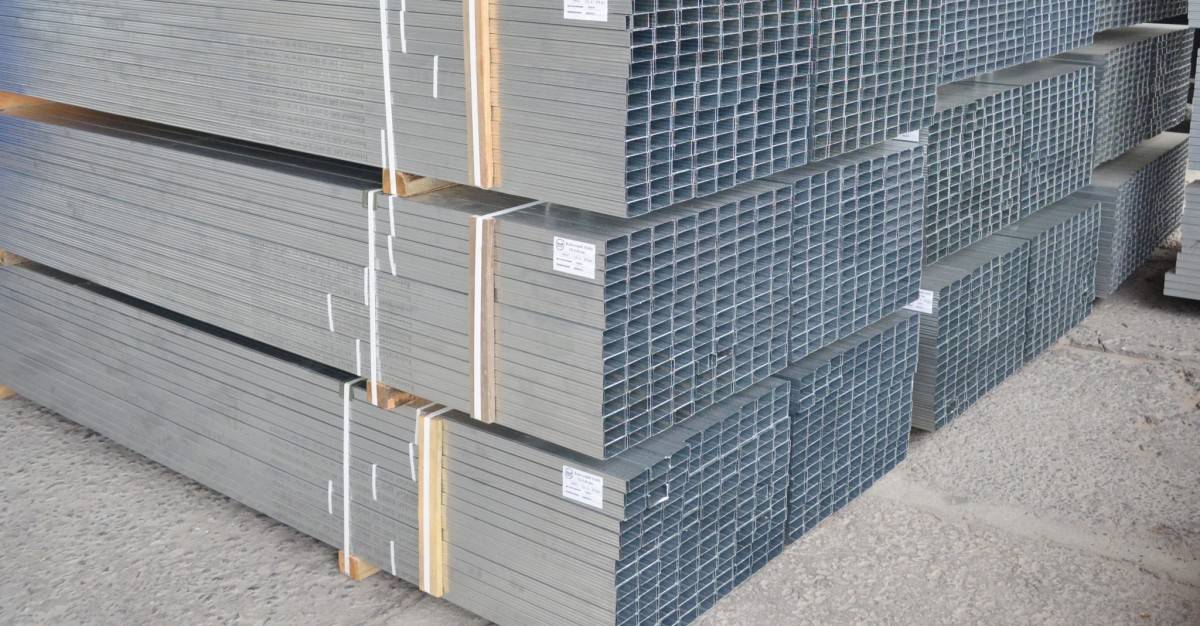

Процесс изготовления профиля не обходится без холоднокатаного листа из металла, который предварительно обрабатывается цинкованием, именно этот элемент является основой под гипсокартон. Благодаря такому материалу, в конечном итоге, на выходе, детали получаются действительно прочными и надежными.

Необходимо сразу отметить, что оцинкованный материал не страшиться коррозии, это и обеспечивает профилю долговечность эксплуатации. В процессе сборки гипсокартонных конструкци, обычно используют металлический каркас, который по своей структуре очень прост. Конструкция может состоять из деталей вертикального или горизонтального типа. Направляющие профили положено располагать перпендикулярно стоечным элементам.

Для того чтобы все шло по плану и конечный результат был желаемым, необходимо разобраться в том, как правильно выбрать профиль для гипсокартона по назначению и размеру.

Направляющие c UD или ПН маркировкой

Такие виды профилей являются направляющими элементами каркаса. В процессе сооружения гипсокартонной конструкции необходимо рассматриваемые детали смонтировать по всей площади устанавливаемой конструкции.

Данные профиля будут располагаться на месте направляющих, благодаря чему бур, в сделанные ранее отверстия, войдет проще. Уместным применение таких деталей будет при использовании стоечных видов профилей для гипсокартона. Размеры: толщина рассматриваемых направляющих до 0.5 мм, длина не более 2.9 м, высота до 3 метров.

Направляющие профили с UW или ПН маркировкой

Такой направляющий профиль чаще всего используются в процессе конструкции различного рода перегородок из гипсокартона. Поскольку сооружаемые перегородки могут быть различными, рассматриваемые детали изготавливают разного размера (ширины, высоты и т.д.).

В данном случае, стандартными считаются следующие размеры направляющих: длина в пределах 3.8 м, высота – от 3 до 3.9 см, ширина – 4см, 6см, 10см.

Эксплуатировать их просто, стоимость – невысокая, именно поэтому, они такие распространенные среди потребителей.

Профиль для гипсокартона стоечный CW или ПС

Профиль для ГКЛ стоечного типа обозначаются CW или ПС. Элементами стартового типа подбираются такие детали по их ширине.

Определить качество такой детали можно по наличию насечки на их поверхности, чтобы прокладка коммуникационных элементов была проще. Размеры профиля: длина таких деталей до 4 метров (под заказ могут изготовить элемент любой длины), высота 4 или 5 см. Тема профилей для гипсокартона уже немного раскрыта, и теперь становится понятным, о чем идет речь.

Несущий профиль CD или ПП

Наиболее востребованными на данный момент времени являются потолочные виды профиля под гипсокартон, с обозначением ПП и CD. Благодаря своему правильно подобранному размеру, несущие профили занимают немного места. Помимо всего прочего, при их использовании, практически не остается никаких отходов.

Длина до 3.9 м, высота 2.9 см, ширина – 55мм. Они являются довольно распространенными среди потребителей, благодаря своему широкому спектру применения.

Профиль арочный

Поверхность таких профилей может быть как выпуклой, так и вогнутой. Применение таких деталей актуально в случае сооружения конструкции из гипсокартона сложной формы, арочного типа. Когда на его поверхности есть криволинейная плоскость или какие-либо изгибы.

Используется профиль для сооружения сложных и громоздких зданий и конструкций из гипсокартона.

Угловой элемент ПУ

Углы в любой конструкции являются одним из самых слабых мест, именно поэтому, именно они и требуют дополнительной защиты. Для сохранения хорошего состояния поверхности ГКЛ, используют так называемые, угловые элементы.

Также их используют для фиксации напольной поверхности (точнее, ее углов). Благодаря своей форме и конструкции в целом, прилежание детали к поверхности является плотным и крепким.

Маячковый вид профиля для гипсокартона ПМ маркировки: размеры и применение

Маячковым на сегодняшний день называется пластина перфорированная, на поверхности которой расположена возвышенность, причем по всему ее периметру. Такого рода возвышенность дает понять, какую глубину шпаклевки необходимо нанести на поверхность ГКЛ.

По размерам, высота пластины нередко составляет 10мм, ширина же, в свою очередь, может быть различной – 23, 21, 15 мм. Длина маячковых профилей для гипсокартона является величиной стандартной и составляет 3 метра.

Материал для изготовления деталей каркаса

Все несущие элементы изготавливают из холоднокатаной оцинкованной стали. Ее толщина (а значит, и толщина профиля для гипсокартона) равна 0.4-0.6 мм.

Внимание! Дальше в статье все размеры толщины, ширины и высоты приведены в миллиметрах. Исключение — профиль для гипсокартона с увеличенной толщиной металла

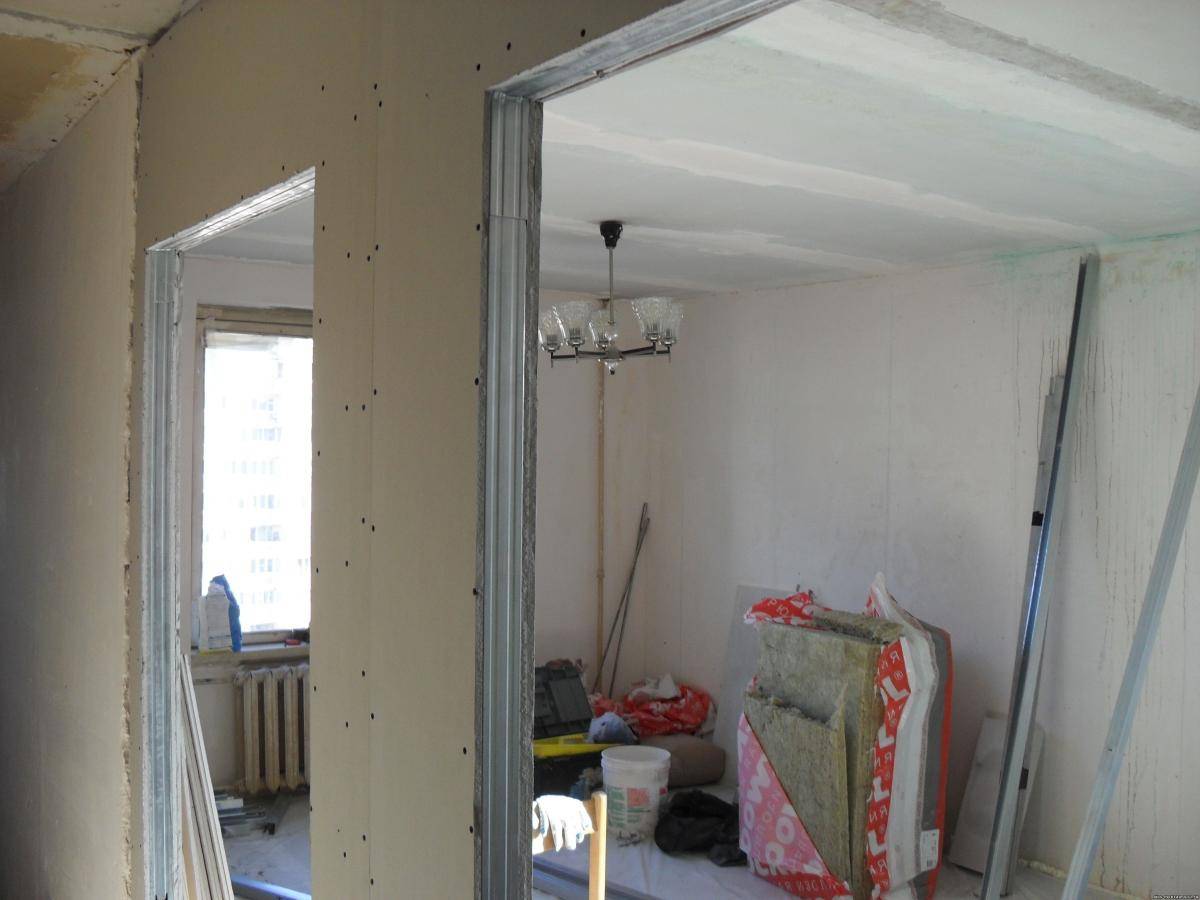

Его используют для усиления дверных проемов и строительства перегородок с особыми условиями эксплуатации. Компания Knauf заявляет о толщине 2.0, но можно найти аналогичные образцы со стенкой 1.5

Исключение — профиль для гипсокартона с увеличенной толщиной металла. Его используют для усиления дверных проемов и строительства перегородок с особыми условиями эксплуатации. Компания Knauf заявляет о толщине 2.0, но можно найти аналогичные образцы со стенкой 1.5.

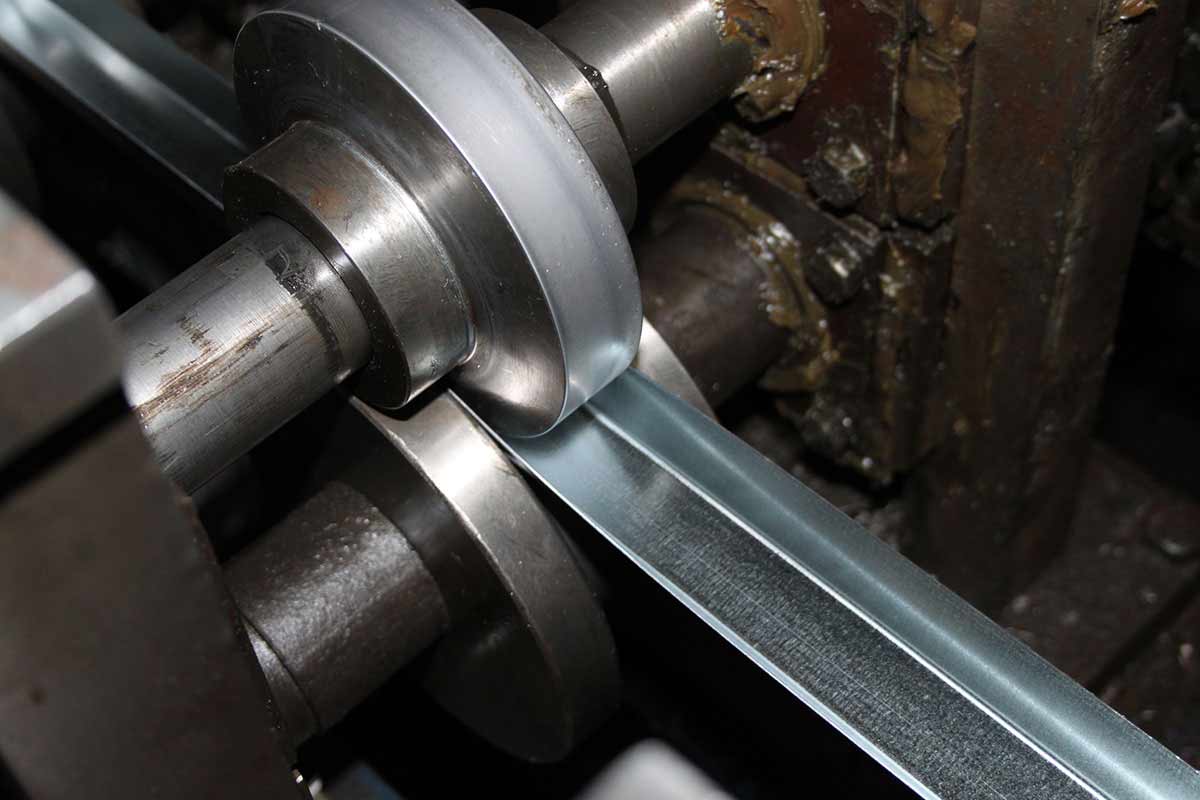

Изготовление направляющих и стоечных элементов происходит также с помощью холодного проката, но к этой операции могут добавлять еще ряд других:

Формирование дополнительных ребер жесткости
Просечка на стенке отверстий для крепления к ограждающим поверхностям
Насечка шероховатой поверхности для удобства работы с крепежом

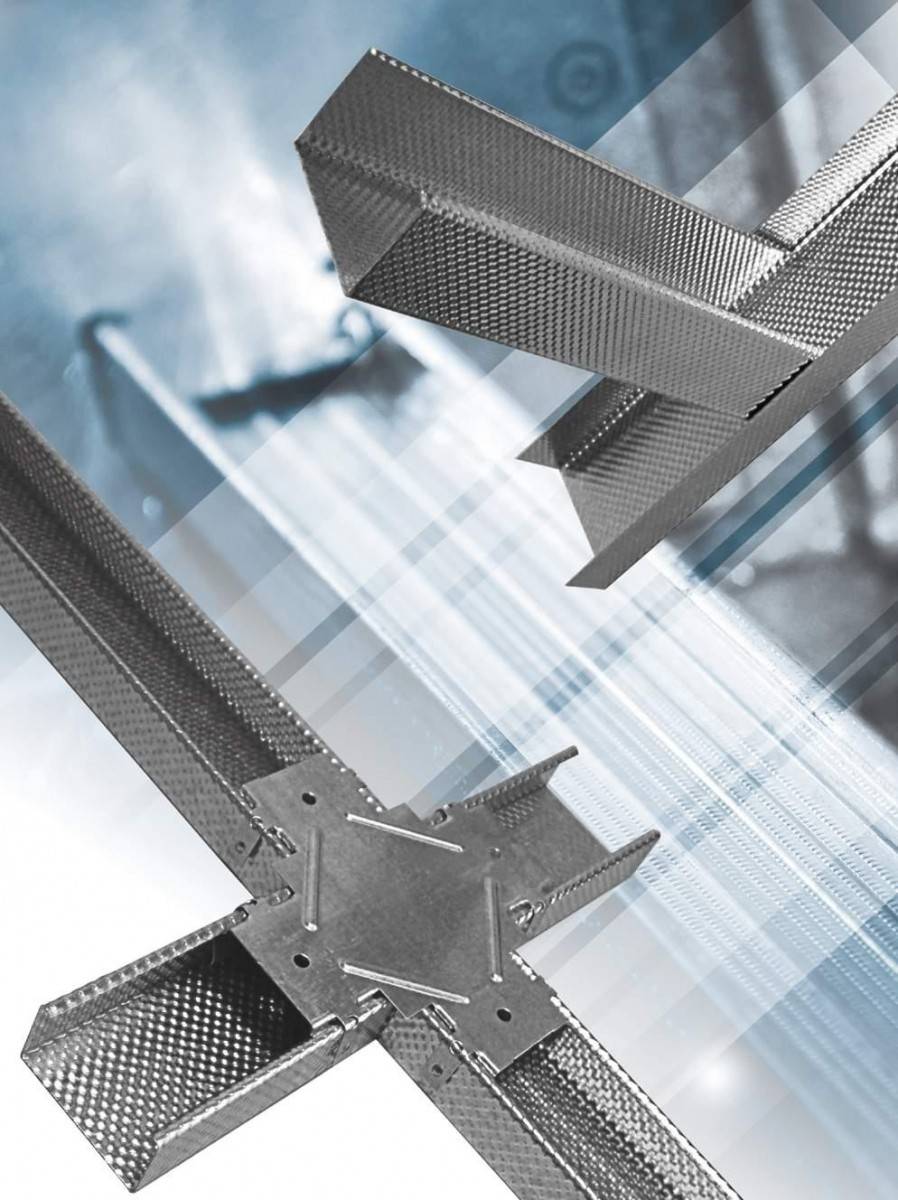

А компания Gyproc выпускает профиль «Ультра» с особенной рифленой поверхностью, которая облегчает выполнение монтажных работ, начиная от предварительной расстановки стоечных элементов и заканчивая ввинчиванием саморезов.

Типы гипсокартонных профилей

Профиль достаточно просто выбирается, он бывает:

стоечный;
направляющий;
профиль для перегородки (ПН);
профиль для перегородки (ПС);
арочный.

Рассмотрим каждый вид профиля по отдельности. Какие размеры существуют и для чего используются.

Стоечный профиль

Стоечный профиль или называют потолочный профиль. Данный вид профиля самый популярный. CD называет маркировка Кнауф, а маркировка Гипрок называют ПП профиль. Размеры данного профиля хорошо подобраны, и экономно использует пространство, при работе с таким профилем остатков почти и не бывает, что естественно экономит и время и финансы.

Размеры данного профиля: длина от 2.5 до 4 метров, ширина 60 миллиметров, высота от 2.7 до 2.8 сантиметра.

Стоечный профиль используется для монтажа каркаса, для стен или подвесных потолков. На его крепятся сами листы гипсокартона, и поэтому каркас должен быть крепким, а сам профиль является жестким.

В данном виде профиля используют полочки внутри, которые придают ему эту жесткость. Подходят так же для перегородки.

Направляющий

Такой вид профиля используется для стоек и перемычек. Для перегородок тоже подходят.

Боковые стенки являются гладкими, сам выглядит как буква «П». Чтобы была возможность сделать перегородку любой толщины, направляющие имеют разные размеры.

Если вы решили сделать подвесной потолок, то нужно данные элементы прикрепить по всему периметру каркаса.

Размеры такого профиля: длина от 2 – 4 метров, толщина 0.55 миллиметров, ширина 4.2 – 15 сантиметров, высота от 3.7 до 4 сантиметров.

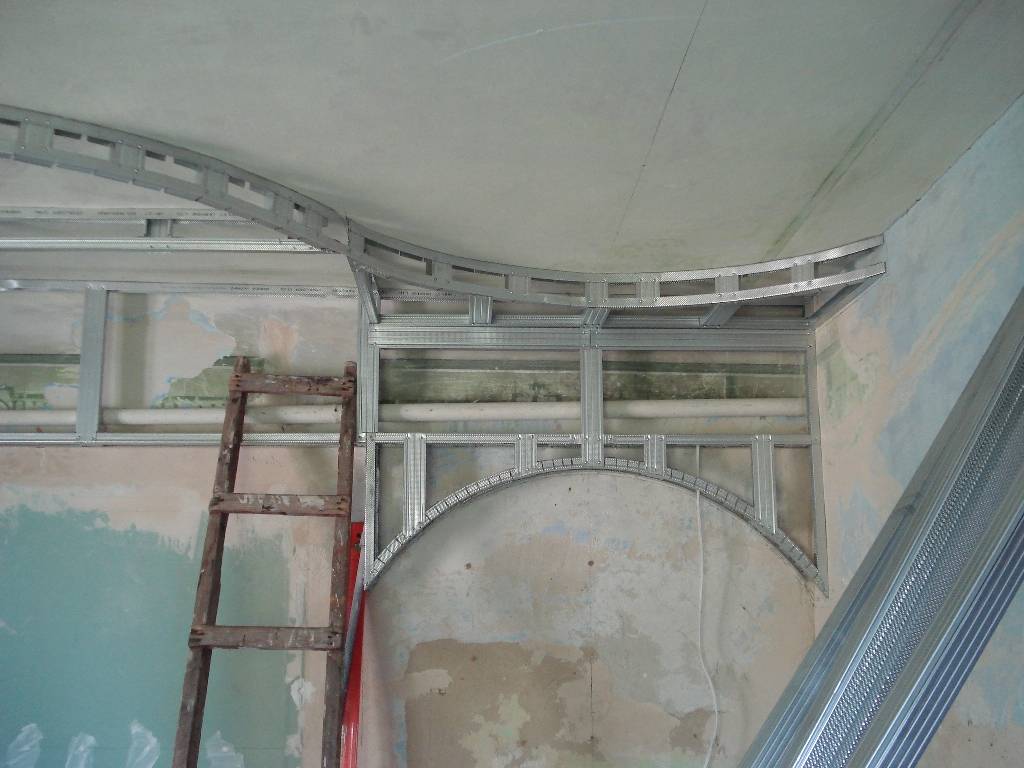

Арочный профиль

Арочный профиль используется для изготовления сложных элементов в конструкции, они изогнутые в разные стороны. От названия понятно, что они подходят для таких конструкций как арки. Размеры разные.

Разновидности направляющих

Основание под гипсокартон изготавливается из профилей нескольких видов – на способ их применения влияет также типа конструкции, ее форма, предстоящая нагрузка и место расположения (стена, потолок).

Способы крепления направляющих между собой

Главные профили

К основным видам направляющих относят изделия следующих видов.

Таблица 1. Основные виды направляющих.

Иллюстрация	Описание
ПН	Форма в виде буквы П. Боковые стенки – гладкие. Применяется в качестве опоры под перемычки и стойки.
ПС	Применяется в тандеме со стартовым профилем. Служит основой для крепления гипсокартонных листов, поэтому обладает высокой жесткостью и стойкостью к высоким нагрузкам. Форма – П-образная.
ПП / ППН	Бывает несущим и направляющим – оба с П-образным сечением. От стенового отличается меньшим размером и толщиной. От направляющего несущий профиль отличается наличием ребер жесткости и полочек. Высота профиля также минимальна, чтобы при изготовлении подвесного потолка занималось как можно меньше высоты помещения.
Арочный	На боковых гранях имеет характерные разрезы. Применяется при изготовлении изогнутых, фигурных конструкций, арок.

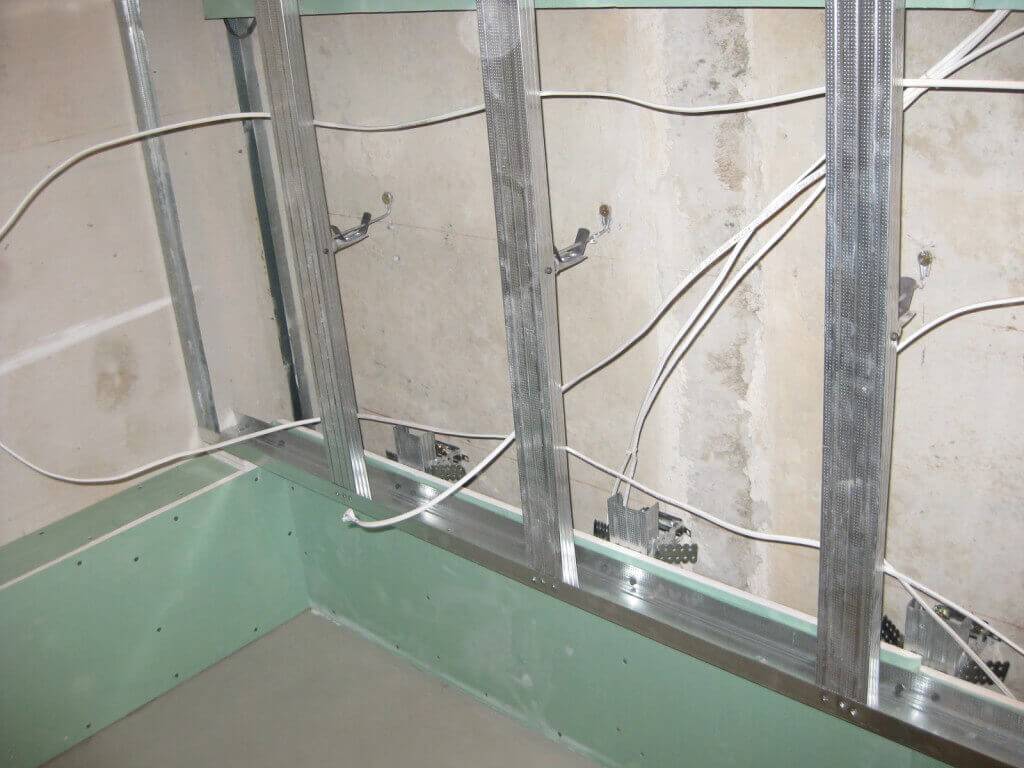

При изготовлении несущего каркаса с помощью профиля ПН собирается рама, в которую вставляют направляющие ПС. Жесткость конструкции придают перемычки из направляющего профиля.

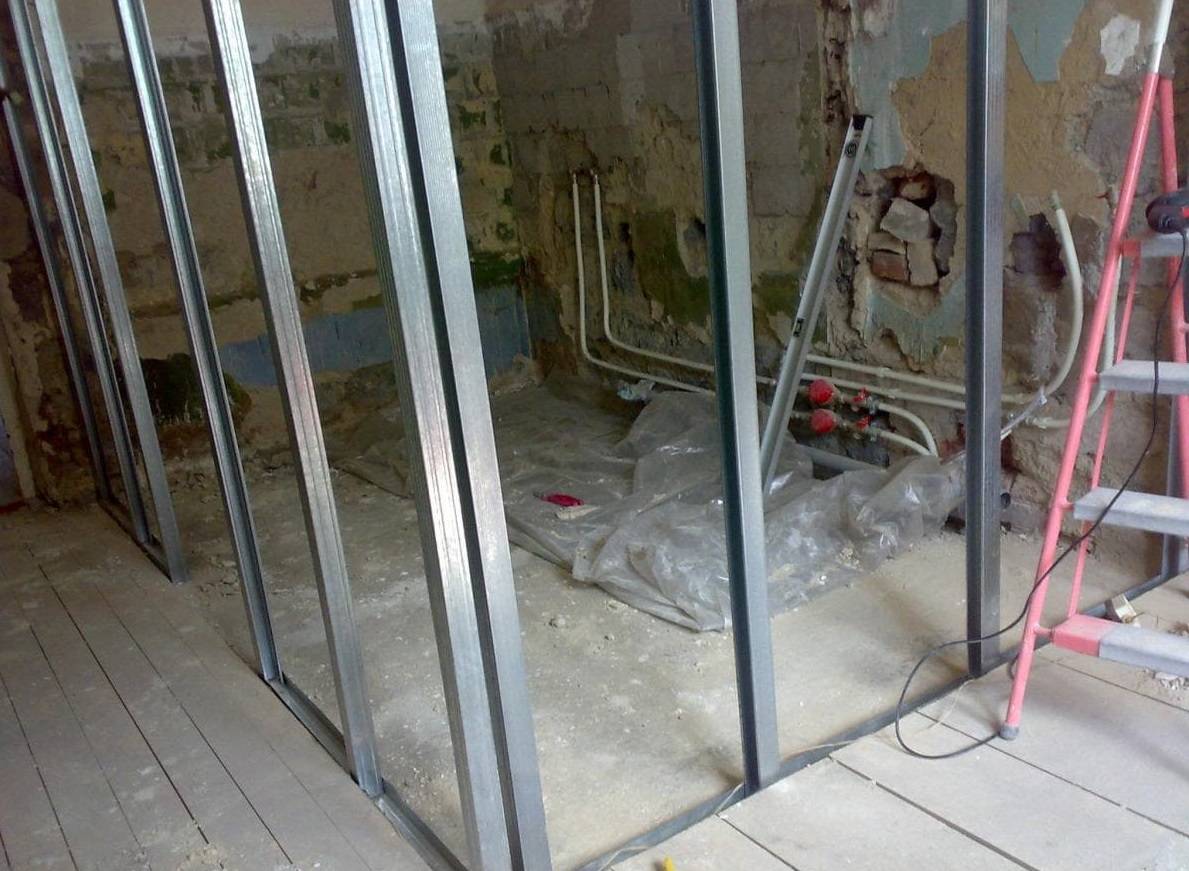

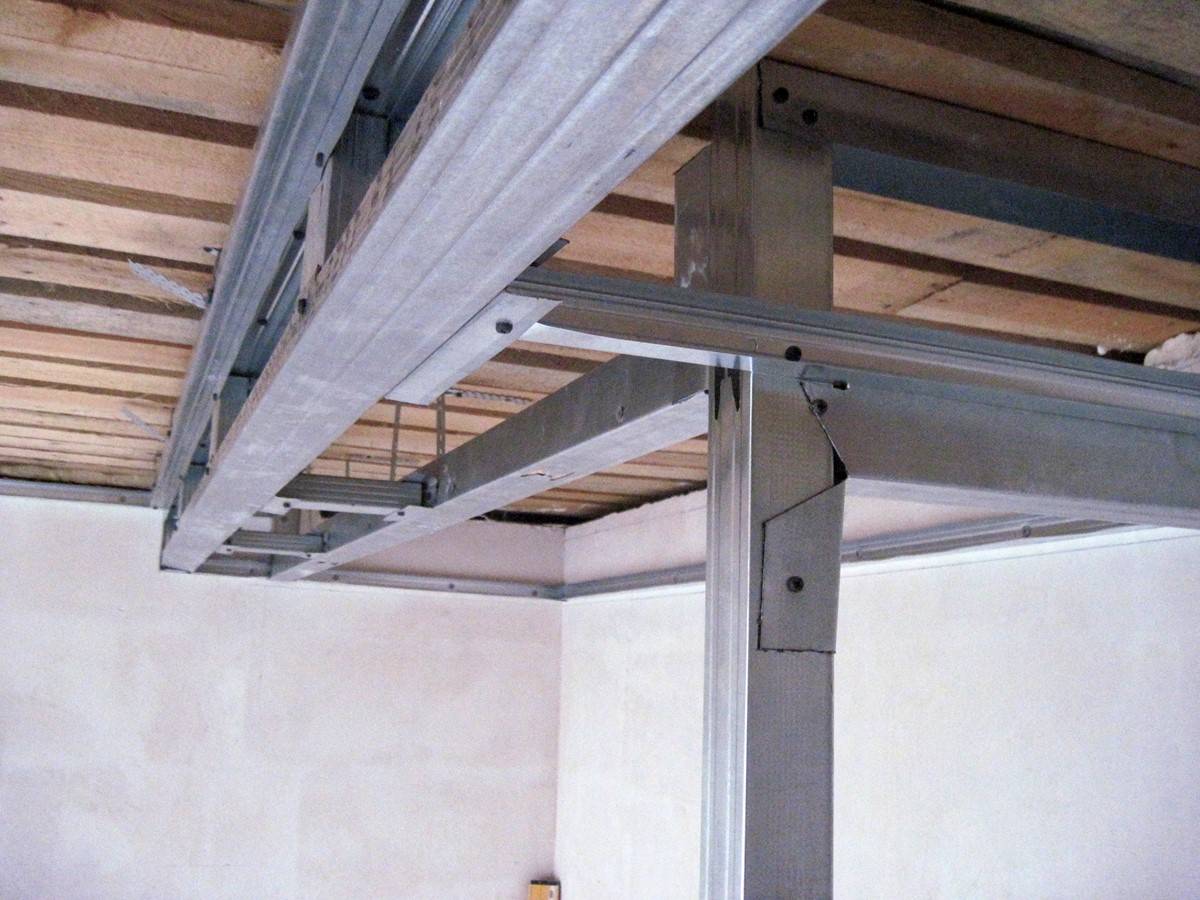

Строение гипсокартонной перегородки

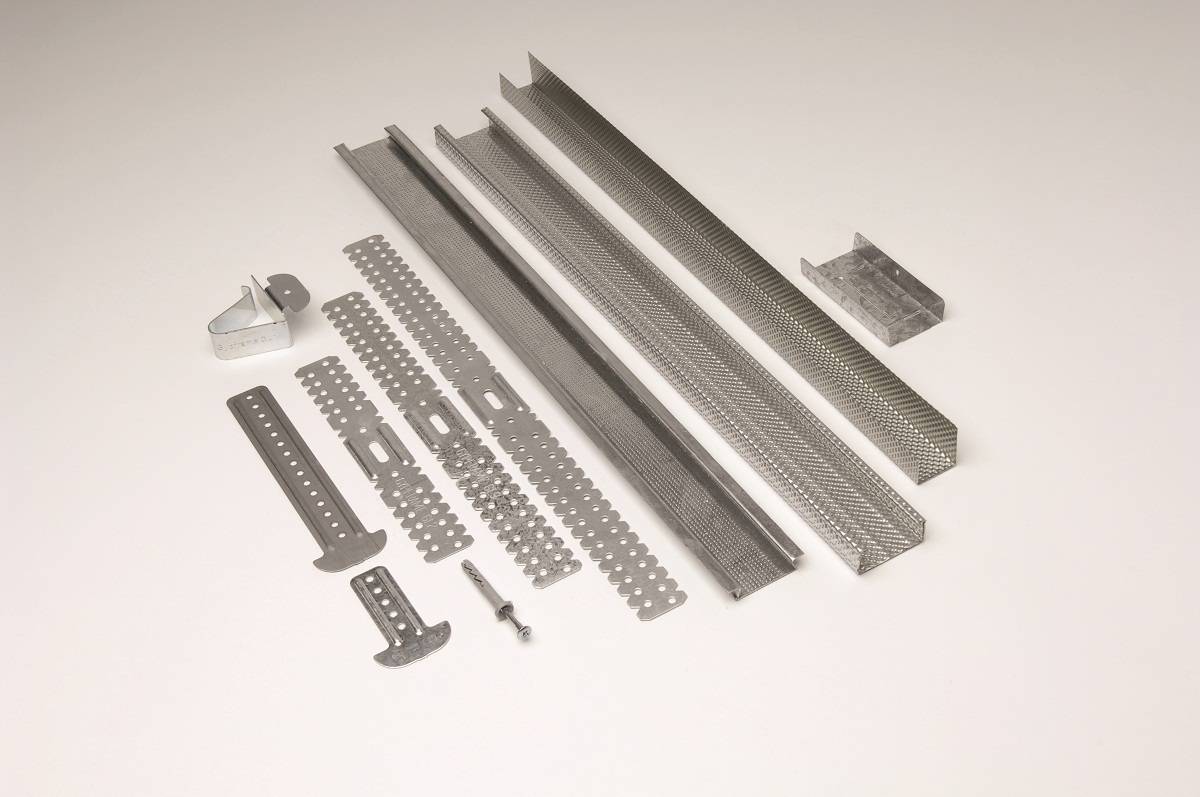

Виды дополнительных профилей

Фиксация основных элементов несущей конструкции производится при помощи дополнительных профилей.

Таблица 2. Разновидности дополнительных профилей.

Иллюстрация	Назначение
Угловой профиль	Применяется для отделки углов конструкции из гипсокартона. Может иметь крупные отверстия – фиксация элемента происходит при помощи штукатурного раствора. Элемент с сеткой по краям обладает лучшим сцеплением. Еще одна разновидность – уголок с бумажной основой, к которой фиксируются металлические полосы. Используется при оформлении оконных проемов, ниш и полок.
Подвес с перфорацией	В согнутом виде имеет П-образную форму. Через отверстие в средней части производится крепление подвеса к потолку или стене. К крайним частям фиксируют направляющие.
Подвес анкерный для потолочного профиля	Используется для крепления направляющих при монтаже подвесного потолка, обладает функцией регулировки высоты для получения идеально ровной плоскости.
Соединительный элемент типа «краб» для потолочных профилей	Применяется во время изготовления каркаса подвесной потолочной конструкции.
Удлинитель для направляющих	Выполнен в виде скобы и предназначен для удлинения путем сращивания двух однотипных направляющих.

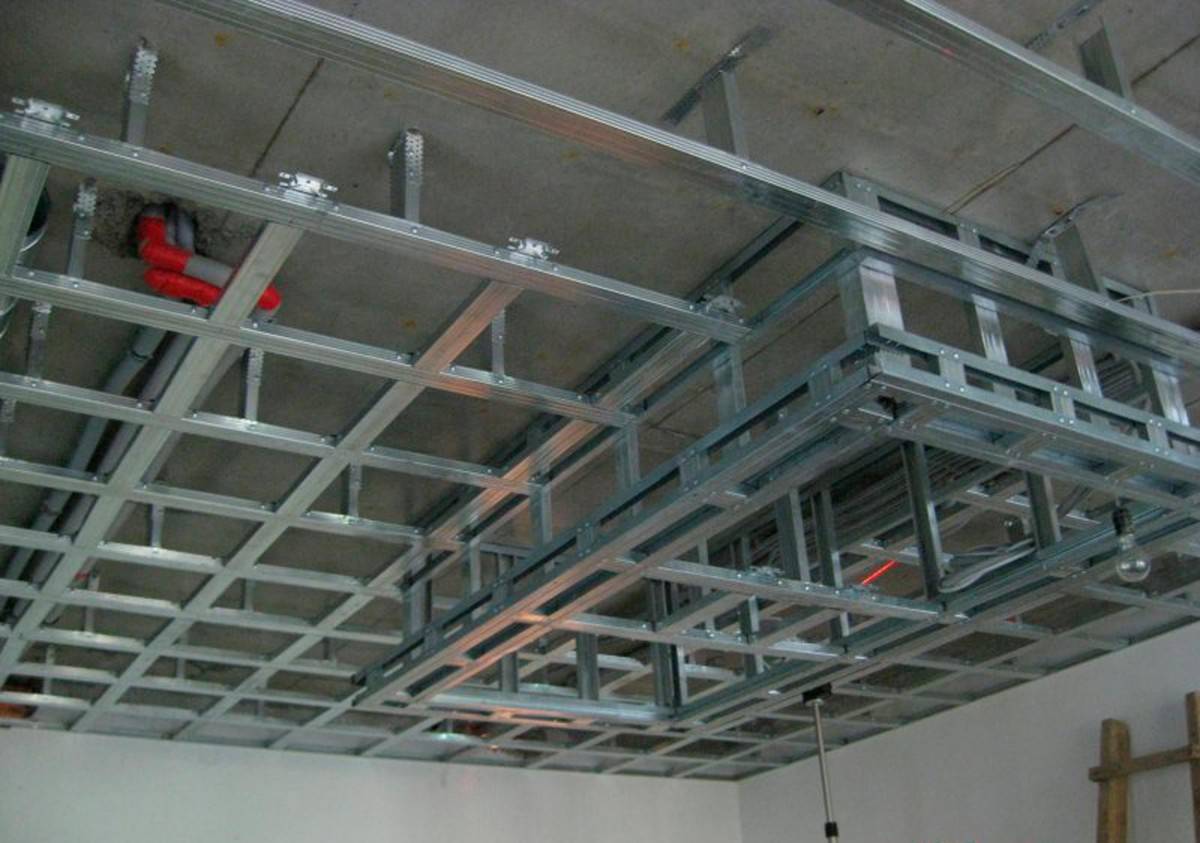

Виды профилей для потолочной конструкции

Таблица 3. Средняя стоимость материалов.

Наименование	Средняя стоимость по состоянию на апрель 2019 г., рублей
Профиль направляющая для гипсокартона	60
Профиль стоечный для гипсокартона ПС	120
Профиль для гипсокартона ПП	100
Профиль ППН для гипсокартона потолочный направляющий	85
Металлический гибкий профиль	245
Угол фасадный из ПВХ с арм. сеткой	55
Профиль арочный пластиковый угловой	69
Уголок перфорированный ПВХ под штукатурку	40
Подвес прямой	5
Соединитель для профилей	16
Удлинитель для профилей	7
Подвес анкерный с зажимом для профиля ПП	20

Используя длинный профиль можно сократить скорость возведения каркаса. При монтаже остова из более коротких направляющих применяют технологию сращивания, при этом стыковка соседних профилей не должна располагаться на одном уровне – обычно чередовать нижнее и верхнее соединение.

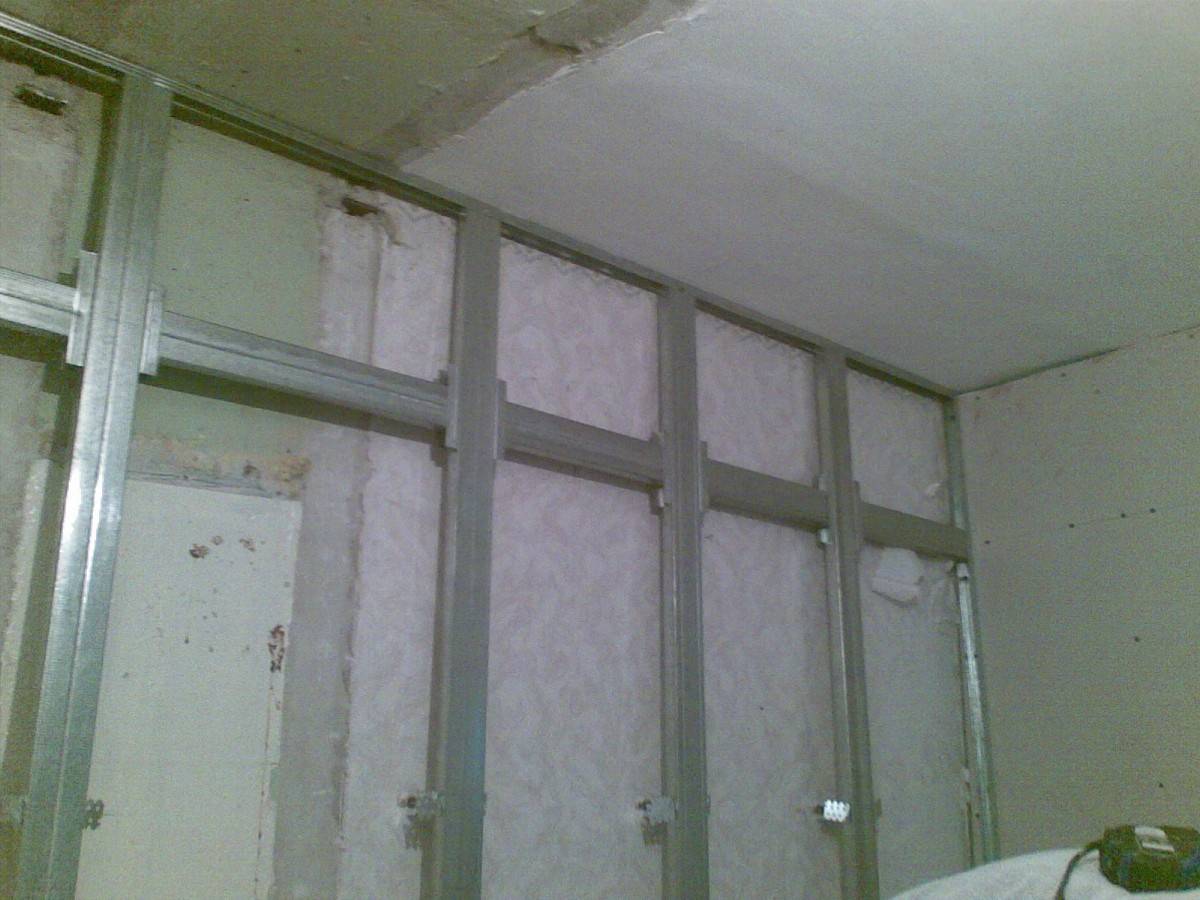

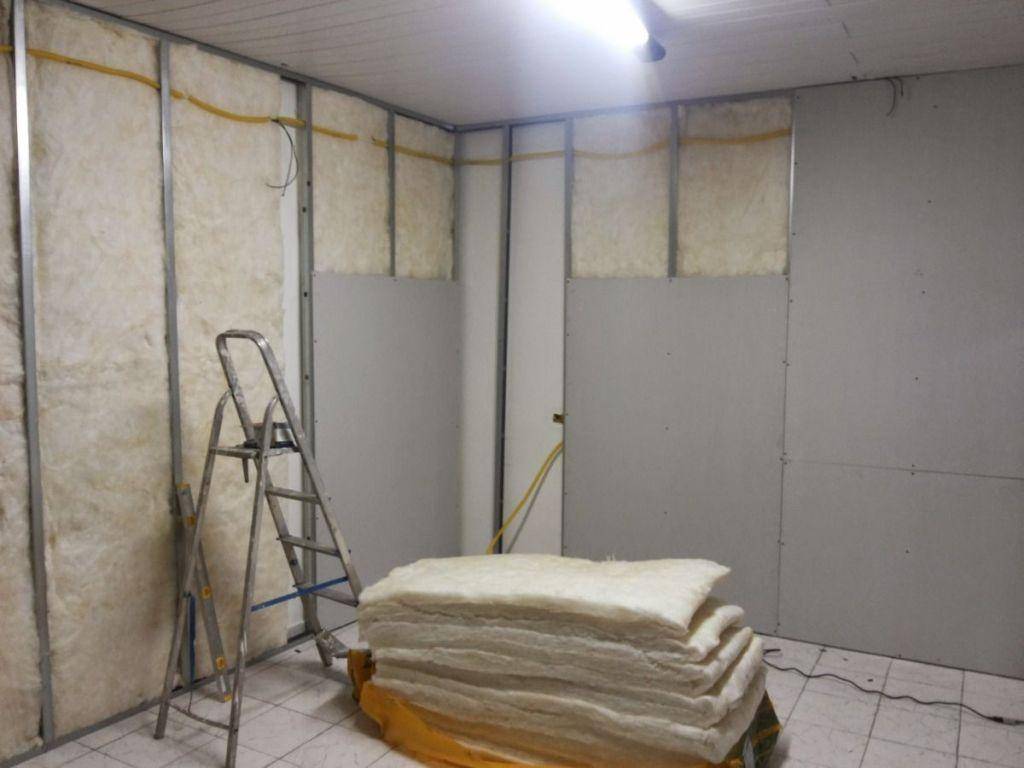

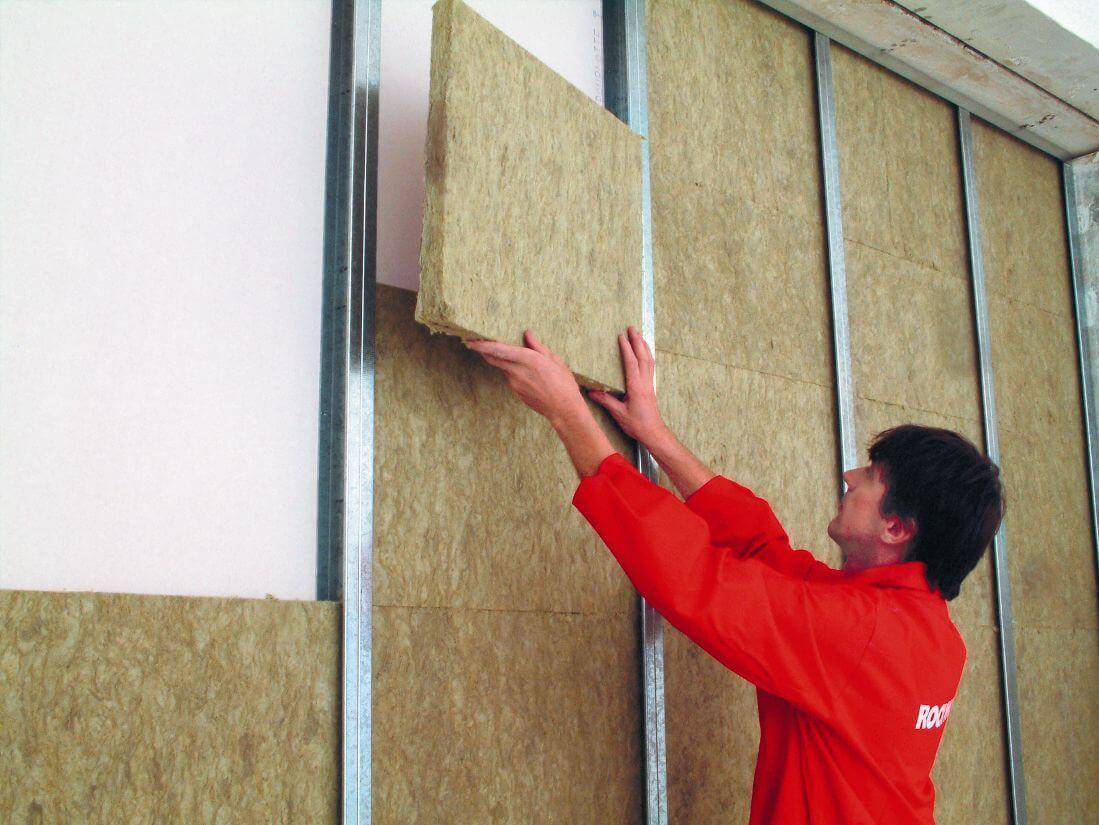

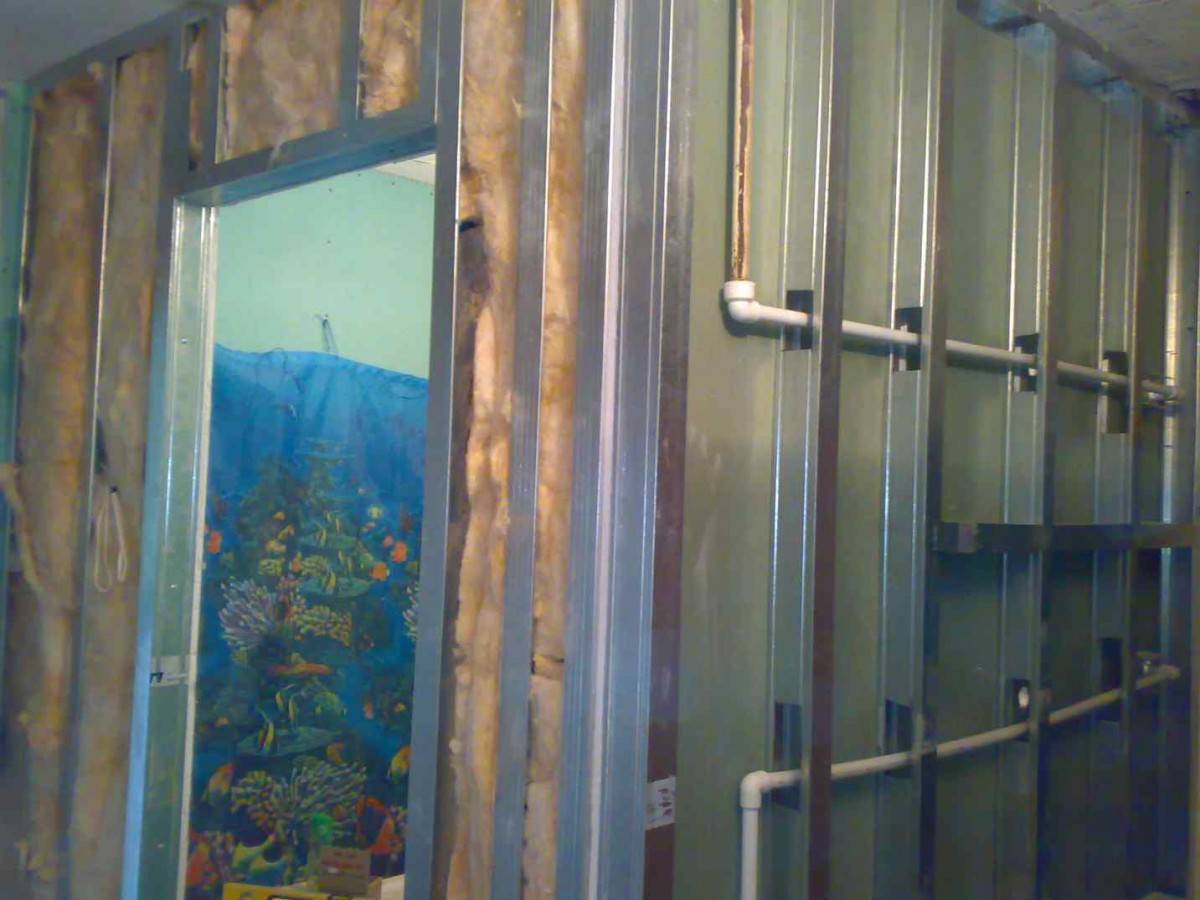

Фото профилей для гипсокартона

Также рекомендуем просмотреть:

Лучшая пароизоляция для дома
Как выбирать гипсокартон
Какой цемент лучше выбрать
Виды крепежей для гипсокартона
Экструзионный пенополистирол
Сухая засыпка
Применение бетоноконтакта
Виды утеплителей и их свойства
Кладочная смесь для кирпича
Лучшая затирка для швов плитки
Виды анкеров для бетона
Лучшая сухая шпаклевка
Какие штукатурные смеси лучше
Обзор лучших добавок в бетон
Размеры асбестоцементных труб
Как выбрать керамическую плитку
Какая подложка под ламинат лучше
Обзор лучших гидроизоляционных материалов
Какой кирпич лучше
Как выбрать рубероид для кровли
Какой плиточный клей лучше выбрать
Материалы для отделки фасадов
Лучший монтажный клей для пеноблоков
Грунтовка для стен
Зачем нужен кварцевый песок
Стеклообои в интерьере
Виды и свойства герметика
Как выбрать гипсокартон

Помогите сайту, поделитесь в соцсетях 😉

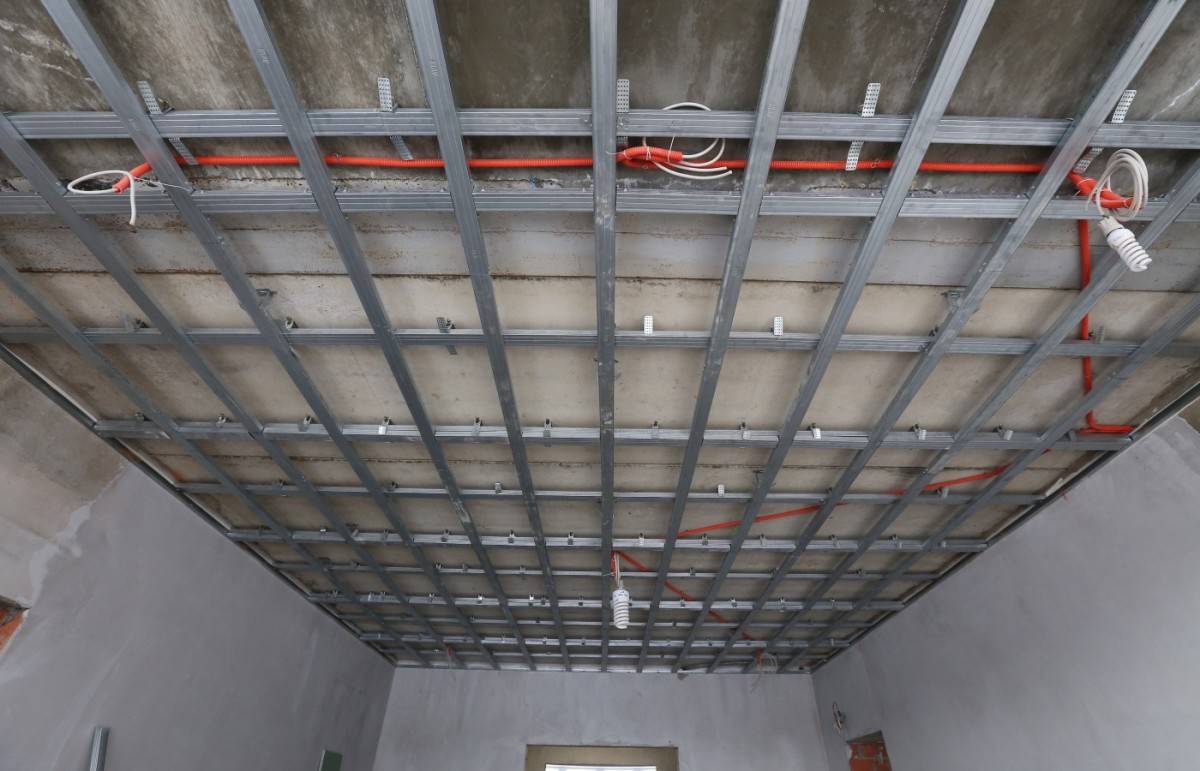

Вспомогательные элементы и детали для каркаса подвесного потолка

Разобрав размеры и виды потолочных профилей для гипсокартона, неплохо узнать, на что крепить всю конструкцию. Применяются дюбели и саморезы, посредством которых конструкция крепится на потолок, стены. Метизы имеют множество разновидностей по форме и функционалу:

Крепеж к потолку – саморезы TN 25;
Крепление деталей в каркас – саморезы LB 9, 11, 16;

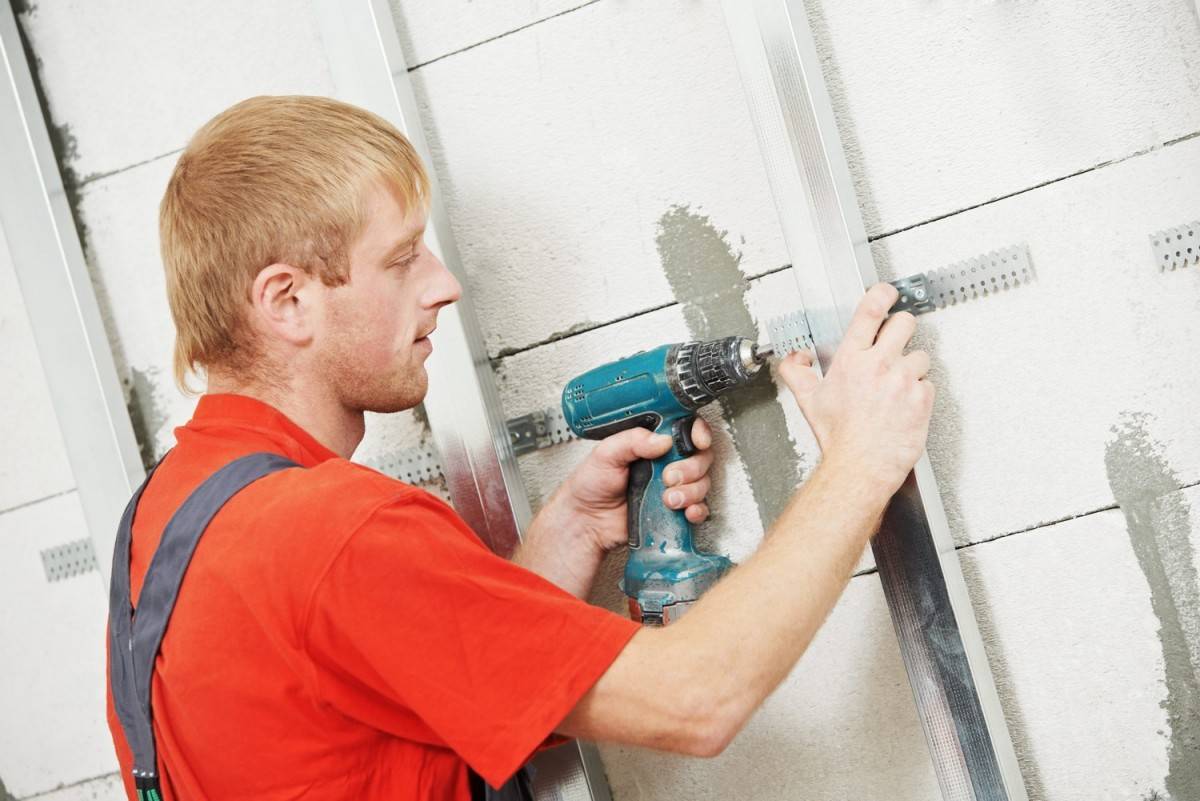

Чтобы закрепить направляющий профиль используются дюбели из пластика со специальными шайбами;
Подвес закрепляется анкер-клином – крепеж с неограниченным сроком службы, обработан специальным антикоррозийным составом;
Соединитель двухсторонний, применяется для крепежа CD. Способен закреплять профильный элемент, расположенный на разных уровнях потолочной конструкции. Непосредственный монтаж соединителей производится саморезами, направление элементов профиля получается строго перпендикулярное.

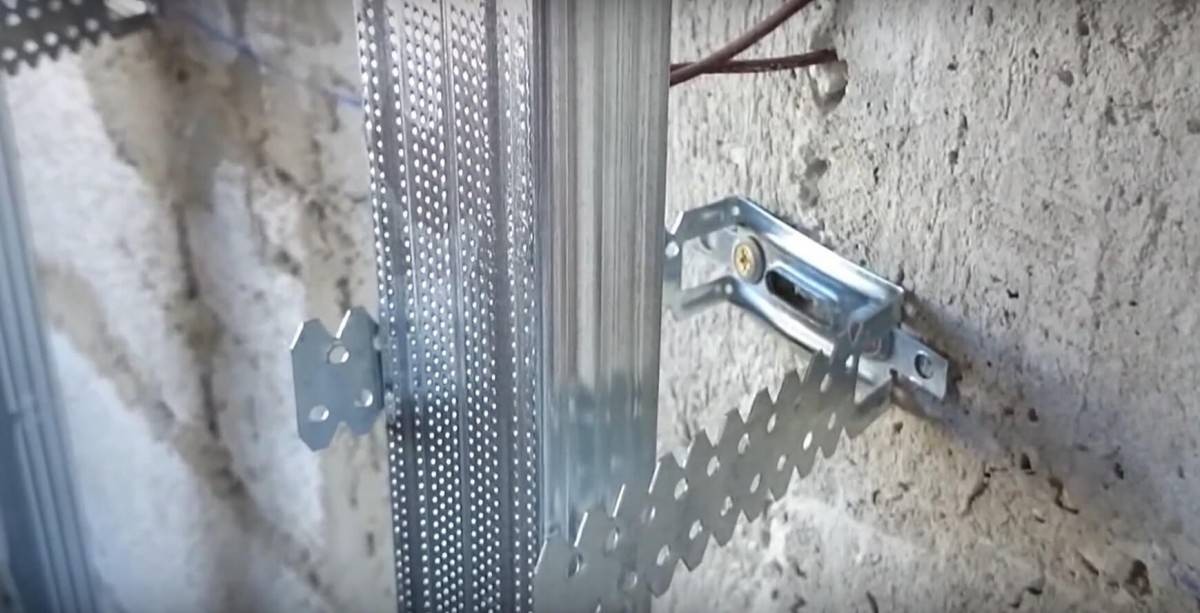

Крепление конструкции к потолку производится подвесами, они подбираются по модификациям и имеют собственные функциональные возможности. Монтировать подвесы просто, с этим справится любой домашний мастер.

Рассмотрим применение комплектующих и метизов на 1 м2:

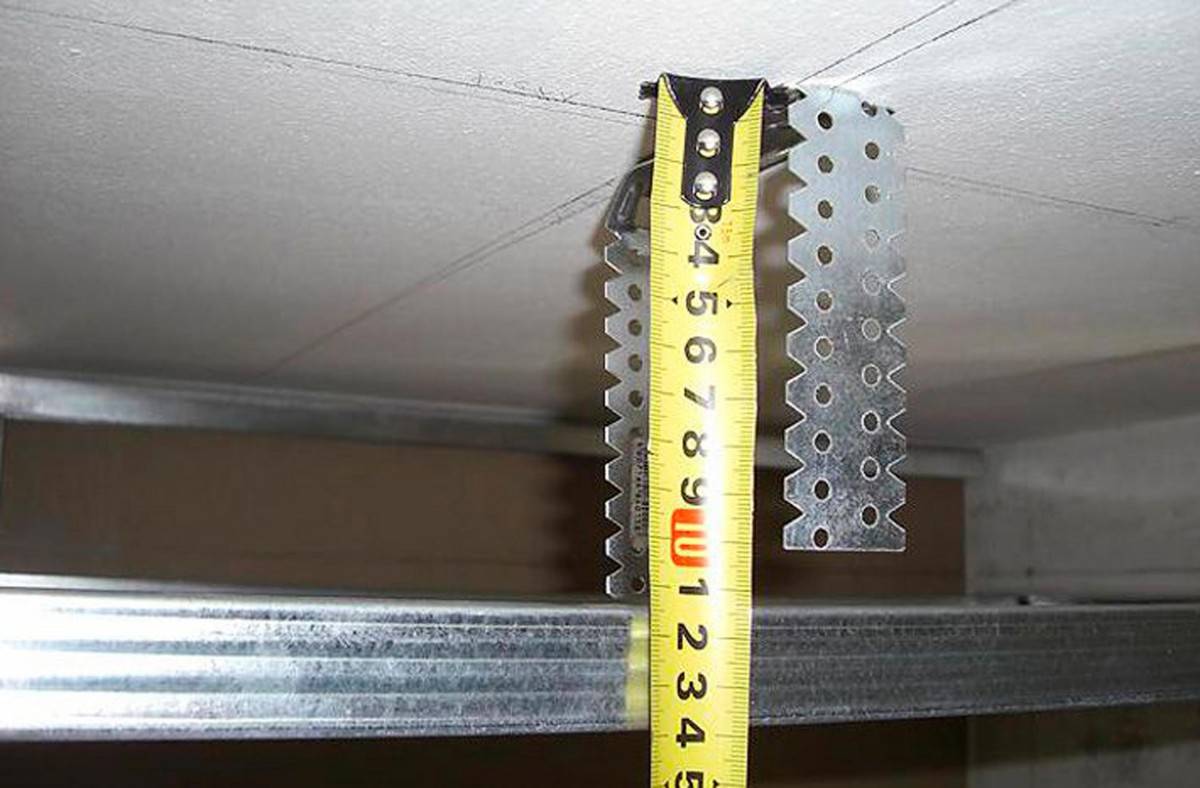

Прямой подвес для закрепления к потолочному пространству нужно изогнуть так, чтобы деталь приняла вид буквы «П». Длина 12,5 см, нагрузочный вес на 1 м2 – 40 кг.
Анкерный (имеющий тягу) используется только в случае необходимости снижения плоскости конструкции более стандартного размера. Чаще всего анкерный подвес применяется при обустройстве потолков с дополнительной подсветкой. Монтаж к потолку осуществляется шпилькой, которая проходит через отверстие в ламели и затем на нее надевается нижняя часть подвеса. Длина шпильки до 100 см, вес нагрузки на 1 м2 до 25 кг.
Краб для гипсокартона – это соединительный элемент для двух и более профилей, которые нужно совместить друг с другом. Чаще всего крабы также монтируются в каркасы подвесных потолочных конструкций и помогают соединять профили на одном уровне. Весовая нагрузка в 1 м2 до 20 кг. Каждый краб оснащен защелкой, потому саморезы не используются.

Кроме того, для последовательного соединения профилей CD применяется удлинитель, который после вставки закрепляется с боков парой саморезов, а угловой соединитель может служить альтернативой крабу – отличие в том, что у углового соединителя один уровень. Если дома есть клещи, саморезы не нужны вообще, клещами быстро соединяются оцинкованные элементы до 7 мм. Для сверления стен нужен перфоратор, а чтобы сократить время монтажа можно воспользоваться шуруповертом. Характеристика крутящего момента шуруповерта потребуется небольшая, до 10-15 Нм.

Зная размеры потолочного профиля, технологию работы с элементами и имея в распоряжении достаточно крепежей, работы по установке каркаса не будут сложными. Достаточно внимательно изучить технологические нюансы, точно следовать рекомендациям и в итоге получится надежная прочная конструкция, которую потом можно облицовывать по своему вкусу.

Чем разрезать?

До начала работ с профилем из металла следует узнать, чем его можно разрезать. Следует произвести подготовку соответствующих инструментов. Как правило, для этого применяют болгарку, электрический лобзик, ножницы по металлу или ножовку.

Электрический лобзик

В инструмент следует поставить пилку для металла, и начинают резку с одного из профильных ребер. Для начала стоит отпилить тыльную часть, а после и грани по бокам. При применении данного метода отмечают высокое качество распиливания, а еще отсутствие заусенцев.

Болгарка

Ножовка

Когда нет возможности работать электрическими инструментами, на выручку придет простая ножовка по металлу. Распиливание в таком случае стоит начать с ребра, а после перейти на боковые части и тыльный профиль. Неудобство такого метода заключается в том, чтобы при распиливании с механическим воздействием профиль может деформироваться. Более того, силовые и временные траты куда выше, нежели при работе болгаркой или электрическим лобзиком.

Ножницы для металла

Это весьма простой и максимально популярный метод для разрезания металла. Разрез при помощи ножниц выполняют строго по линии разметки, и применение инструмента высокого качества – одна из гарантий для того, что выйдет красивый и высококачественный срез. Самое сложное в таком методе – вероятность схода с линии разметки. Для идеального результата может понадобиться тренировка или совмещать распил ребер при помощи ножовки и после дорезать все ножницами.
