Виды и размеры гаражных ворот: для одной, двух машин

Факторы, влияющие на размеры гаражных ворот

При расчёте размеров ворот для гаража следует учитывать следующие факторы:

Количество автомобилей

Важно заранее определиться с максимальным количеством автомобилей, которые будут одновременно проезжать через ворота и находиться в гараже. В большинстве случаев закладывают ширину для въезда одной или двух машин, но некоторые конструкции могут быть использованы и для большего количества транспортных средств.

Размеры автомобилей

Необходимо знать точные габаритные параметры машин, которые будут въезжать в гараж. При этом нужно помнить, что автомобили могут меняться, поэтому желательно делать достаточный запас на этот случай. Основные параметры транспортного средства — это длина, ширина и высота. Помимо фактической высоты автомобиля, нужно иметь в виду то, что он может быть оснащён багажником, а на нём — закреплён груз, объём которого тоже нужно учитывать. Поэтому в расчёт брать не фактическую, а наибольшую возможную высоту транспортного средства. Автомобиль должен свободно проезжать через ворота, никаким образом их не задевая.
Угол подъезда к гаражу. При определении размеров ворот следует оценить близлежащую территорию и находящиеся рядом конструкции. Например, если проезд расположен под углом к плоскости ворот, то потребуется большая ширина проёма, нежели при условии перпендикулярного размещения проезда. Этот фактор влияет и на выбор оптимальной конструкции ворот.

Тип конструкции ворот. Рынок сейчас предлагает огромное разнообразие видов систем. Они различаются по направлению и механизму открывания, вариантам изготовления и расположению полотна относительно проёма и другими характеристиками. Соответственно каждая конструкция имеет свои особенности, в том числе и размеры. В некоторых случаях автоматические механизмы, сами полотна и крепления могут занимать в проёме дополнительное место, которое при расчёте необходимо учитывать.

Производитель. После того как размеры и тип гаражных ворот определены, нужно сразу выбирать производителя ворот. В большинстве случаев они выпускаются серийно с унифицированными размерами, которые, возможно, не будут соответствовать вашим расчётам. В таком случае нужно искать изготовителя, который сделает их по индивидуальному заказу. Зачастую это приводит к увеличению стоимости. Предварительный выбор определённой модели важен ещё тем, что есть возможность запросить все технические характеристики ворот и узнать необходимые требования для их установки.
Самодельные ворота
Если владельцем принято решение изготавливать их самостоятельно, то помимо вышеперечисленных факторов следует обратить внимание и на соотношение массы полотен к ширине проёма. Ведь детали и элементы заводских ворот рассчитываются на нагрузки с учётом их массы, размеров и способа открывания
Для самодельных же нужно произвести точные геометрические замеры и обеспечить достаточную жёсткость и прочность. Несоблюдение этого правила может привести к провисанию полотен или повреждению крепления. Рассчитываются самодельные ворота по аналогии с заводскими.

Основные условия, которые должны выполняться при определении размеров гаражных ворот:

  • высота ворот составляет на 20 см больше наибольшей высоты автомобиля;
  • ширина должна быть больше размеров автомобиля на расстояния, указанные ниже в таблице в зависимости от расположения проезда (табличные значения применимы только для тех транспортных средств, размеры которых не превышают 6 м в длину и 2 м в высоту).

Таблица: определение ширины ворот

Расположение проезда по отношению к плоскости гаражных воротРасстояние, на которое размеры ворот превышает ширину автомобиля
перпендикулярно0,7 м
под углом1 м

Если проём предполагает одновременный заезд двух автомобилей, то при расчёте ширины ворот следует учитывать расстояние между автомобилями, которое должно быть более 0,5 м.

Виды изделия

Гаражные ворота можно приобрести с механическим управлением либо с электроприводом. Последние стоят дороже, но выдерживают нагрузку более 30 кг, что актуально для тяжелых стальных полотен.

Виды изделийИсточник barko-stroy.ru

Механическое управление предназначено для алюминиевых изделий. Ворота рольставни на гараж производятся из стального и алюминиевого профилей трех уровней защиты:

  • Классический (низкий) уровень предполагает защиту от пыли и шума.
  • Средний уровень (обычно стальные профили или экструдированные алюминиевые, часто ставят в магазинах, складах) является серьезной помехой для взлома.
  • Высокого уровня с бронированным полотном (приобретают серьезные банки, дорогие магазины) ворота имеют большой вес и высокую стоимость.

При выборе рольставней следует обратить внимание на вид профиля, так как от него зависит вес, прочность, проток воздуха в помещение. Обычно роликовые ламели производятся нескольких видов:

Алюминиевые или стальные с внутренним наполнителем в виде пены и толщиной металла 0,3 – 0,6 мм (пригодны для небольших проемов, имеют малый вес от 2,1 кг/м2, легки в ручном управлении, сохраняют тепло, прочны на изгиб)

Данные изделия не требуют антикоррозийной обработки, имеют оптимальную цену (от 15000-18000 руб. с ручным управлением и от 22000-24000 руб. – автоматические) и хорошее качество

Алюминиевые или стальные с внутренним наполнителем в виде пены и толщиной металла 0,3 – 0,6 мм (пригодны для небольших проемов, имеют малый вес от 2,1 кг/м2, легки в ручном управлении, сохраняют тепло, прочны на изгиб). Данные изделия не требуют антикоррозийной обработки, имеют оптимальную цену (от 15000-18000 руб. с ручным управлением и от 22000-24000 руб. – автоматические) и хорошее качество.

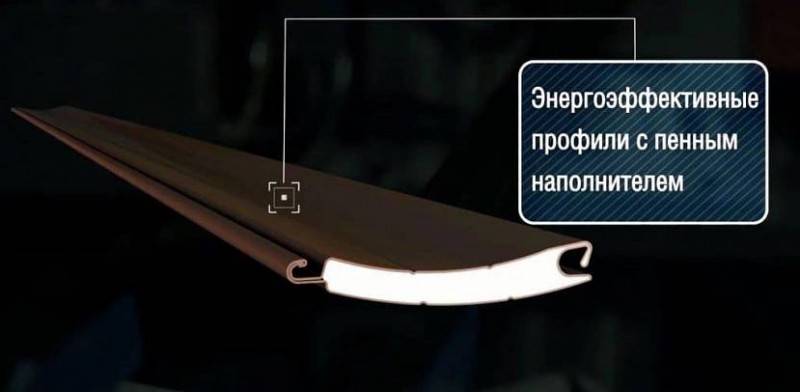

Энергоэффективные профили с пенным наполнителемИсточник tr.skopelitissa.com

Рабочий температурный режим рольставней в гараже от – 30°С до + 60°С.

Виды и особенности

Начнем с классики, которая не устареет еще очень долго – старые добрые распашные ворота, которые можно увидеть в ближайшем гаражном кооперативе. Их главным достоинством выступает простота: никаких электро- и гидроприводов, сложной автоматики и датчиков, лишь рама, две створки, крепкие петли, калитка и замок.

Сделать их самостоятельно не слишком сложно, к тому же помимо металла для их изготовления можно взять пластик или дерево. Недостатком таких ворот является то, что им нужно немало пространства для открытия. А зимой это пространство нужно еще регулярно очищать от снега, иначе створки не открыть.

Читайте здесь о том, как сделать своими руками деревянные распашные ворота в гараж.

СПРАВКА: Процесс открытия, может быть достаточно тяжелым, если ворота выполнены из толстых стальных листов.

Альтернативой могут стать секционные и рулонные ворота. В первом случае они состоят из набора секций, который могут сгибаться в местах соединения друг с другом, и электроприводов. Последние, приводясь в действие по сигналу от пульта, тянут секции вверх. Они стягиваются под потолком, ворота открываются, можно заезжать.

По похожему принципу построены рулонные ворота, но здесь секции меньше по размеру, и они при подъеме складываются в компактный рулон над потолком гаража.

Преимущества обеих типов конструкций схожи – возможность управления с дистанционного пульта, большой выбор типов покрытия, отсутствие необходимости в свободном пространстве по сторонам от гаража, доступная цена. Из минусов – такие ворота сложно сделать самостоятельно.

Промежуточным вариантом между распашными и секционными воротами выступают подъемно-поворотные. Принцип их работы понятен из названия – при подъеме цельная панель переворачивается из вертикального положения в горизонтальное положение и останавливается под потолком.

Этот тип ворот выгодно выделяется тем, что он легче распашных, сравнительно прост в монтаже и здесь можно применить как ручной привод, так и электрический. Сделать их не так уж и сложно, поэтому если есть желание – дерзайте!

Размер гаража на две машины с двумя воротами:

Рулонные ворота

Работают по принципу всем известных роллет – удобно, красиво, функционально. На сегодняшний день роллетные подъемные ворота для гаража весьма популярны и на строительном рынке представлены многими известными производителями. Их стоимость очень разнится, в зависимости от вида профиля, размеров, наличия утеплителя, даже оттенка роллет.

Состав рулонных подъемных ворот

Алюминиевая створка ворот

Она состоит из набора роллетных профилей – их конфигурация может быть различной и всегда устанавливается по выбору покупателя. Если ворота выходят на дорогу или находятся на границе участка, то следует предпочесть экструдированный профиль, жесткость которого выше всего.Такая створка будет отличной защитой не только от атмосферных явлений, но и от непрошенных гостей или механических повреждений

Если есть необходимость в теплых воротах, а это важно, если гараж отапливаемый, то створка выполняется из пенозаполненного профиля. Кроме того, у роллетных ворот есть особенность: они прекрасно выполняют воздухообмен без потерь тепла, для этого в полотно встраиваются специальные вентиляционные блоки. Система направляющих

Система направляющих

Эта конструкция может быть разной, в зависимости от каждого конкретного строения: усиленная, стандартная, двойная или угловая.

Защитный короб

Разновидностей коробов очень много, они могут быть экструдированные, роллформинговые, окрашенные в различные оттенки и с нанесением определенных текстур. Все виды защитных коробов снабжены боковыми крышками.

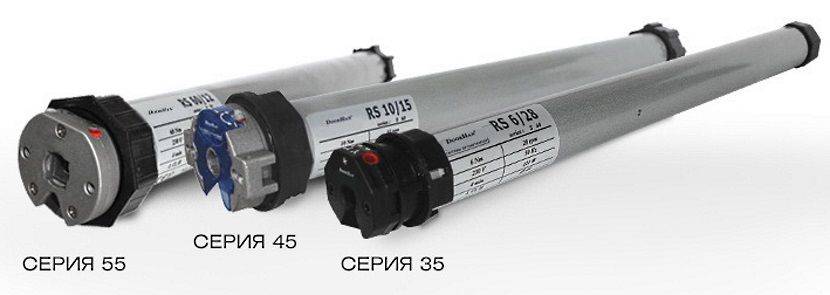

Механизм управления

Если гаражный проем небольшой, и, соответственно, створка ворот маленькая, то возможна система ручного подъема и опускания ворот. При наличии большой створки, рациональнее использовать автоматику.

Способы установки

Подъемные рулонные ворота для гаража весьма популярны среди покупателей благодаря своей универсальности. Установить их проще любых других моделей. Мало того: такие ворота подойдут практически под любой гаражный проем и нет необходимости переделывать въезд или заказывать индивидуальный размер ворот! Способов установки есть несколько: 1) Накладные ворота. В этом случае, защитный короб располагается над дверным проемом, а направляющие с двух сторон. Это классический метод, для него не нужны никакие подготовительные работы, поэтому, при наличие необходимого пространства для установки, этот способ наиболее популярен. 2) Встроенные ворота. Защитный короб располагается внутри проема снаружи или внутри помещения. 3) Безкоробные ворота. Устанавливаются без защитного короба. Конечно, такая модель будет актуальна только в закрытом помещении, когда ворота не выходят на улицу, а, допустим, гараж находится под крытым навесом. Следует также отметить, что рулонные подъемные ворота для гаража – это не только надежно и практично, но и красиво и элегантно внешне. Сами ворота и защитный короб могут иметь различные цветовые решения и фактуры. Как правило, роллеты представлены в 14 базовых оттенках, а в зависимости от изготовителя, палитра может быть значительно расширена. Некоторые производители предлагают дизайн профилей «под дерево» и другие текстуры. Ворота можно подобрать под любой стиль здания. Оцинкованные части ворот также могут быть как в металле, так и с цветным покрытием.

Подробнее о понятии стандарта

Стандартизировать все возможные варианты размеров гаражных ворот не представляется возможным, так как на их определение влияет ряд факторов:

  • Вариативность моделей автомобилей, которые отличаются по размерам, их количество насколько велико, что очень сложно применить ко всем вариантам стандартную размерную сетку продукции;
  • Разделение транспорта на крупно- и мелкогабаритный требует использования гаражей разного целевого назначения: промышленных, бытовых;
  • Возможность беспрепятственного въезда на объект обусловлена углом поворота с улицы, влияет еще и расположение гаража: выше или ниже поверхности почвы;
  • Конструкция механизмов определяет габариты проема, так как могут быть установлены распашные, откатные или подъемные исполнения;
  • Марка – при этом каждый производитель предоставляет индивидуальную размерную сетку.

В целом стандарт может варьироваться в пределах: высота 196 см – 310 см, ширина 250 см – 280 см.

Если все озвученные условия усреднены, допускается принять за основу стандартные габариты воротных механизмов.

Высота джипов с багажником

Удобство пользования гаражом зависит от размеров его внутреннего пространства. В помещении должно быть достаточно места для обслуживания авто, размещения различных инструментов, механизмов и запчастей. Правильно рассчитанная высота потолка в гараже является необходимостью безопасной эксплуатации автомобиля.

СНиП гласит, что высота потолка в гараже должна быть не менее 2000 мм и не ограничивает выбор большего значения. Нижний предел вполне может удовлетворить любого владельца легкового авто, у которого средняя высота составляет 1540 мм. Только вот комфортно себя чувствовать в таком помещении не получится.

Гараж не является только местом для стоянки автомобиля. Здесь производится его ремонт и обслуживание. Во встроенных в жилое здание гаражах, постоянно происходит погрузка и выгрузка перевозимых в автомобиле грузов. При этом багажник полностью должен открыться и не коснуться ни потолка, ни элементов автоматических ворот.

Выбирая высоту потолка в гараже необходимо учесть фактор будущего. Предположим, Вы сегодня являетесь собственником легкового автомобиля и ворот в гараж секционного типа. По истечении некоторого времени, Ваше материальное положение улучшилось и будет принято решение о замене легкового авто на внедорожник, а для удобства въезда и выезда необходимо заменить секционные ворота на автоматические. Высота джипа и место для монтажа элементов нового типа ворот потребуют достаточной высоты потолка в гараже. Чтобы не тратиться на перестройку, лучше заранее предусмотреть вероятное развитие событий.

Материал изготовления

Чтобы ворота с калиткой органично вписались в общую картину, материал должен сочетаться с остальными постройками на участке. Ворота могут быть глухими или сквозными в зависимости от желания владельцев. Возможен и третий вариант – смешанные. В таких моделях нижний глухой элемент ограничивает видимость, а верхняя кованая или резная часть делает композицию более легкой и изящной.

Деревянные

Ворота из натурального дерева – один из самых дорогих вариантов. Они обладают следующими достоинствами:

  • можно выбирать любые конфигурации за счет легкой обработки древесины;
  • просто изготавливаются;
  • произвести такие ворота можно самостоятельно, так как специальные узкопрофильные инструменты не требуются;
  • для конструкции подойдет большое количество пород древесины;
  • при грамотной обработке материал будет служить долгие годы;
  • презентабельный внешний вид;
  • огромные возможности для отделки.

Минусы:

  • необходим регулярный уход и восстановление;
  • обязательна обработка антисептическими и влагоотталкивающими составами.

Металлические сварные из профлиста

Простые и эффективные конструкции. Обладают следующими преимуществами:

  • эстетичностью – профлист с полимерным покрытием может иметь любую окраску, что позволяет удачно вписать его в дизайн;
  • экономичностью;
  • возможностью создания рельефной поверхности;
  • антикоррозийными свойствами;
  • долговечностью;
  • простотой установки;
  • можно подобрать листы нужной толщины, габаритов, цвета и конфигурации.

Среди недостатков можно выделить:

  • внешнюю простоту;
  • шумность во время дождя;
  • подверженность разрушениям при повреждении полимерного слоя.

Евроштакетник

В последнее время популярность набирает новый материал, представленный в виде металлических полос. Ширина элемента приближается к 10 см, а длина составляет от 1,5-3 м. Евроштакетник изготавливают из оцинкованной стали и покрывают защитным слоем из полимеров. Это прочный, долговечный и неприхотливый материал, который не требует особого ухода и способен служить долгие годы. Евроштакетник не теряет цвет под воздействием солнечных лучей, краска с его поверхности не отслаивается. Ворота из него отлично сочетаются с кирпичом и камнем, имеют презентабельный внешний вид. Изделия могут быть штучными или объединенными в цельное полотно. Продукт представлен в огромном количестве оттенков, есть образцы с интересными принтами, имитирующими натуральную древесину или камень. При всех своих достоинствах евроштакетник отличается демократичной ценой и доступен для любого бюджета.

Металлические с художественной ковкой

Роскошные ажурные ворота отличаются высокой прочностью и уникальным стилем. Подобные изделия часто изготавливают по индивидуальным эскизам. Узорная поверхность не закрывает от окружающих территорию. Обычно такие изделия выбирают владельцы солидных загородных домов. Для поддержки в дизайне можно использовать подобные кованые образцы в оформлении входной группы, парковки, беседки.

Преимущества кованых ворот с калиткой:

  • долгий срок службы;
  • оригинальный дизайн;
  • кованые элементы отлично сочетаются с другими материалами – деревом, камнем.

Из недостатков выделяют высокую стоимость продукции и необходимость обязательного соблюдения технологии производства. Кованые решетки удивительно красивы. Но создать ворота со встроенной калиткой без потери эстетичности практически сложно. Поэтому лучше использовать данные элементы в качестве декора.

Схема электрических ворот

Для того чтобы, купить такие ворота не обязательно детально изучать их устройство, необходимо лишь обратить внимание на основные связующие элементы конструкции: фундамент, полотно ворот, роликовая комплектация и двигатель

Возведение фундамента – это первое, с чего нужно начать установку ворот. Основная нагрузка от полотна ворот придется именно на него. Мы рекомендуем заливать глубокое монолитное основание и одновременно произвести прокладку электрических коммуникаций. Приобретая ворота, Вы можете включить его подготовку в заказ или, узнав точные параметры на сайте, позаботиться о нем самостоятельно.

Полотно ворот предварительно по Вашим размерам изготавливается в цеху из металлических труб с сечением 60*40 мм. После сварки оно обрабатывается антикоррозийным составом и краской. И только потом доставляется на объект для монтажа. Обшивка полотна это индивидуальный выбор каждого клиента, но большинство предпочитает профнастил стандартного цвета(RAL 8017, 6005, 3005) за его практичность, простоту в применении и доступность в продаже. Помимо профлиста мы можем предложить для заполнения конструкции дерево, сэндвич-панели, комбинацию листа и кованных элементов или просто решетчатые ворота.

Роликовая комплектация предназначена для обеспечения плавного хода полотна ворот и его фиксации. В основном ворота, устанавливаемые нашими специалистами, комплектуются продукцией крупной производственной компании Алютех и исправно служат долгие годы без ржавчины и поломок.

Двигатель подбирается по определенным параметрам для каждого случая индивидуально, поэтому в этом вопросе лучше делать выбор исходя из наших рекомендаций. Современные электродвигатели выпускаются с прочными и долговечными механизмами (шестерней из стали и латуни), программируются на различные режимы эксплуатации и бесперебойно работают при экстремально низких температурах.

Популярные производители ворот и размеры выпускаемых моделей

Требования к проему под секционные ворота

Производитель Высота (мм.) Ширина (мм.) Шаг увеличения размеров (мм.)

  • DoorHan от 2100 2500, 2750 и 3000 100
  • Hormann 2250-6000 1875-3000 125
  • Alutech от 2085 от 2250 125
  • Ryterna 2150, 2260 и 2370 2500 и 3000 —

Таким образом, если вы остановите свой выбор на продукции одного из указанных производителей, вы абсолютно точно будете знать стандартные размеры гаражных ворот типовых моделей, которые значительно дешевле тех, которые изготавливаются по индивидуальному заказу с нестандартными высотой/шириной.
При расчете следует помнить, что для удобства пользования ширина ворот гаража не должна быть менее:

  • Для мотоцикла – 1800 мм;
  • Для легкового автомобиля – 2250 мм. (рекомендуемая — 2500 мм);
  • Для джипа или минивена – 2800 мм;
  • Для микроавтобуса – 3000 мм.

Секционные ворота

Размеры подъемных вариантов должны быть учтены в конструкции. Высоту гаражных ворот от верхней перекладины рамы проема до потолка обычно указывают в спецификации производителя к каждой конкретной модели, но она не должна составлять менее 200 мм., иначе негде будет разместить скручивающий/подъемный механизм или придется пожертвовать высотой проема, что не всегда возможно по габаритам автомобиля.

Единых стандартных размеров гаражных ворот не существует. Так как же не существует и единого стандарта на размеры автомобилей по ширине и высоте. Поэтому все производители выпускают несколько типоразмеров гаражных ворот размеры которых варьируются с определенным шагом увеличения высоты/ширины, которые позволяют подобрать вариант практически для любого автомобиля.

https://youtube.com/watch?v=5WEpOnTbuao

Стандарт секционных конструкций

Каждая из популярных марок (Alutech, Hormann, DoorHan, RYTERNA) характеризуется определенной размерной сеткой. Причем значения некоторых размеров могут совпадать у различных производителей. Одним из параметров, значение которого существенно изменяется у продукции разных марок, является размерный шаг.

Стандартные значения высоты конструкций различных серий изменяются в пределах от 1 800 до 2 700/3 000 мм. Размерный шар составляет 0,1 см. Ширина варьируется от 2 000 до 3 000 мм с шагом 0,1 см. Наиболее популярными являются варианты по ширине: 2 500, 2 700 и 3 000 мм.

Стандартные размеры секционных моделей Дорхан

Продукция этого производителя характеризуется еще меньшим размерным шагом. Соответственно, стандартные габариты: 2 250х1 875, 2 250х2 000 и 2 250х2 125 мм.

При увеличении ширины до 2 375 и 2 500 мм значения высоты могут быть такими же, как и для предыдущего случая, но добавляется размер 2 080 мм. Другие значения ширины изменяются с шагом 0,25 см: от 2 750 до 6 000 мм.

Размерный ряд: секционных конструкций Hormann

Размерный шаг у данного производителя составляет 110 мм. Соответственно, для значений ширины ворот, равных 2 500 мм и 3 000 мм, можно подобрать вариант 2 150, 2260 или 2 370 мм.

Под этой маркой выпускаются конструкции в наиболее широком ассортименте. Размерный шаг равен 0,125 см. Минимальные параметры по ширине и высоте: 2 250х2 085 мм. Количество вариантов будет расти в соответствии с увеличением значения высоты по шагу 0,125 см.

Ворота Алютех можно устанавливать практически в любой проем гаража, они не крадут размеры проема в котором установлены.

Понятие стандарта

Прежде всего, нужно заметить, что нет общепринятых и повсеместно использующихся стандартных значений для определения размеров, в частности ширины. Их просто невозможно установить на государственном уровне ввиду существования очень многих факторов.

  • Большое разнообразие марок и моделей автомобилей, которые могут существенно отличаться габаритами.
  • Назначение самих ворот. Они могут быть промышленными, предназначенными для установки на различных производственных и промышленных объектах, и гаражными, то есть используемыми для частных гаражей, которые практически всегда имеют меньшие размеры.
  • Вариант въезда в гараж тоже может различаться. Здесь имеет значение и расположение объекта выше или ниже нулевого уровня, и угол поворота с подъездной дорожки.
  • Существенные отличия в строении разных типов ворот. Например, для ширины секционных ворот имеет значение размер стандартных составляющих панелей.
  • Производитель. Каждый производитель вводит свои стандарты, так как он ориентирован на различные рынки.
  • Назначение по количеству автомобилей. Если говорить только о гаражных воротах, то габариты самого гаража и то, сколько машин должно и может там находиться единовременно, тоже много значат.

Поэтому рассматривать стандартные размеры ворот имеет смысл только лишь в привязке к этим факторам.
