Размеры в зависимости от вида шкафов
В зависимости от вида шкафа, его размеры могут колебаться. Если кухонный гарнитур идет в комплекте с угловым коробом, то он располагает идеальными для соседних шкафов.
В тему! Возможно вас также заинтересует какие должны быть размеры кухонных шкафов
Все параметры шкафов должны соотносится с ростом пользователя. Для размера угловых кухонных шкафов не существует понятия «ГОСТ». Но есть общепринятые рамки, принятые производителями за правило. Таким образом, для напольного и навесных модулей, существует два вида соот: 1: 1 или 2: 1. В среднем, их высота равна 80-90 см. Это величина с учетом толщины столешницы и цоколя.
Напольный
Если выбирается угловой напольный шкаф, лучше остановиться на конструкции с размерами 60 на 60 см. Благодаря своему габаритам, такая тумба считается самой удобной в использовании. Как правило, верхняя секция симметрична нижней.
- При подборе оптимальных габаритов, принимаются размеры плиты (электрической или газовой).
- При скромных размеровх кухни, глубина шкафов не должна превышать 45-50 см.
- Для человека среднего роста, оптимальная высота напольного короба 85 см.
- Ширина выбирается в пределах от 15 до 85 см. Чаще всего используется ширина 60 см.
Напольный угловой модуль
На заметку! К установке напольного модуля приступают тогда, когда уже зафиксирован верхний.
Навесной
Угловой навесной шкаф, часто используется под бытовую технику больших габаритов. Также существуют модели открытых полок или оснащенные стеклянными дверцами. В таких шкафах можно хранить красивую посуду, бокалы. Дверцы с верхними и нижними полками оформляются в одной расцветке и имеют одинаковую форму.
Навесные и напольные модули, симметричны друг другу
Ширина верхней шкафа зависит от его формы (Г-образная, треугольная, трапециевидная), обычно 15-80 см.
При выборе блока навесного короба учитываются параметры напольных шкафов, чтобы верхний и нижний ряды модулей кухонного гарнитура, гармонировали между собой. Стандартная глубина равна 35 см.
Между настенными и напольными шкафами, в среднем 50 см. Это расстояние во многом зависит от роста хозяйки кухни.
Для мойки
Размеры углового шкафа, отведенного под мойку, во многом зависит от самой мойки. Кроме того, должен применяться метод фиксации, в зависимости от вида мойки (накладная или врезная). Исходя их этих фактов, лучше подобрать сначала мойку, и уже после этого утвердить габариты и формы короба.
Нестандартная форма напольного углового шкафа
Для таких шкафов, практически не существует стандартных величин, они подбираются по индивидуальным меркам. Наиболее удобной будет пятигранная конструкция. Можно выбрать вариант с одной или двумя дверцами. Чаще всего, модель, предназначенная под мойку, занимает два фасада. Как ширина, так и глубина такого короба может измен ть 60-80 см.
Напольный шкаф в виде трапеции
Угловой
Стандартная модель углового шкафа как навесного, так и напольного, имеет габариты, подобные в соответствии с гарнитуром, обычной кухни в панельном, многоквартирном доме. Поэтому использование этих размеров не всегда уместно.
Наглядный пример несимметричного расположения навесного и напольного модулей
- Величина цоколя короба, может составлять 10-12 см. Эта величина приемлема для всех видов шкафов.
- Высота ящика под мойку должна быть такой, чтобы было комфортно мыть посуду. Чаще всего, не выше 70 см.
- Высота столешницы зависит от материала, из которого она изготовлена, и его структуры. Обычно это 2-4 см.
- Ширина тумбы ее форма, номер граней и наполнением (системой хранения). В такие модели, очень эффективно использовать выдвижные ящики. Они не только скроют элементы подвода к крану и сливу, но также, они намного вместительнее и удобнее полок.
- Глубина шкафчиков должна быть равной соседним модулям. Как правило, 30-50 см.
Симметричное расположение тумб
Кухонный пенал угла
Это современная конструкция, которая, в отличие от навесных секций, устанавливается на всю высоту кухонного гарнитура.
Пеналы выполняются в двух вариантах:
- Стыковочный. Имеет прямоугольную форму. Может начинаться от пола, или от уровня рабочей поверхности — 40-75 см. Смежные шкафы, располагаются под углом в 90 °
- Трапециевидный. Это пятиугольная конструкция намного вместительнее стыковочной, но и занимает большую площадь. Поэтому не рекомендуется устанавливать этот вид пенала, на кухню скромных размеров.
Шкафы-пеналы можно заполнить встраиваемой техникой, системой полок или скомбинировать оба варианта.
Пеналы могут быть открытого типа, оснащаться глухими дверцами под фасадом или выделяться витринами. Стандартные размеры этих угловых шкафов: 90 на 90 или 60 на 60. Ширина фасада — от 42 см. Высота пенала начинается с 1200 см. Стандартной высотой считается отметка в 2123 см.
Примеры кухонных гарнитуров с размерами ↑
Построение и проектирование кухни всегда отталкивается от габаритных размеров помещения. После того, как на чертеже уже размещены все стратегические объекты (трубы, розетки, выступы и пр.), можно приступать к расположению шкафов под бытовую технику. Далее следует размещать стандартную мебель, и только затем – нестандартные конструкции.
Готовые проекты прямых кухонь ↑
Разрабатывая собственный чертеж кухни, можно опираться на готовые проекты кухонь с размерами, соотнося при этом реальные габариты помещения с указанными в эскизе.
Стандартный кухонный гарнитур с размерами:
Чертеж прямой кухни с нестандартными шкафами:
Варианты чертежей угловых гарнитуров ↑
Чертеж угловой кухни рекомендуется начинать прорисовывать с нижнего углового шкафа. Далее расставляют мебель с бытовой техникой, а потом рассчитывают нестандартные тумбы.
Стандартная угловая кухня с размерами:
Стандартная угловая кухня с размерами
Проектирование кухни с трапециевидным угловым элементом:
Проектирование кухни
Чертежи угловой кухни нестандартного размера:
Деталировка основных кухонных шкафов: чертежи и размеры
Важно!
- Расчет деталировки производится с учетом толщины ДСП.
- Стандартная толщина ЛДСП для изготовления кухонной мебели – 16 и 18 мм.
- Нижние кухонные ящики устанавливаются на регулируемые опоры высотой 10 см.
- Опорную планку (нижний цоколь) рекомендовано изготавливать цельной – неразрывной под весь кухонный гарнитур.
- Приведенные ниже деталировка и чертежи кухни рассчитаны под ДСП 16 и столешницу 28 мм.
- Высота нижнего яруса – 850 мм с учетом столешницы, верхнего – 720 мм.
Шкаф под встраиваемую духовку ↑
Чертеж тумбы: 600х500
Наименование детали | Габариты | Количество |
Бок | 500х722 | 2 |
Дно | 500х568 | 1 |
Полка | 500х568 | 1 |
Нижний цоколь | 100х600 | 1 |
Тумба под мойку ↑
Ширина тумбы варьируется в зависимости от длины мойки.
Чертеж кухонного шкафа под мойку 800 мм
Наименование детали | Габариты | Количество |
Бок | 500х722 | 2 |
Дно | 500х768 | 1 |
Верхний цоколь (поддерживающая царга, планка) | 80х768 | 2 |
Нижний цоколь | 100х800 | 1 |
Шкафчик с выдвижными ящиками ↑
Ширина варьируется согласно обусловленным размерам помещения или пожеланиям заказчика.
Эскиз тумбы с 4-мя выдвижными ящиками, размер 400х500
Наименование детали | Габариты | Количество |
Бок | 500х722 | 2 |
Дно | 500х368 | 1 |
Боковые планки выдвижного ящика | 140х500 | 16 |
Нижний цоколь | 100х400 | 1 |
Нижняя тумба с распашными фасадами ↑
Размер можно варьировать по ширине в пределах 300…1000 мм.
Чертеж кухонного шкафа с двумя дверками, ширина 600
Наименование детали | Габариты | Количество |
Бок | 500х722 | 2 |
Дно | 500х568 | 1 |
Полка | 500х568 | 1-2 |
Нижний цоколь | 100х600 | 1 |
Угловой шкафчик: два варианта ↑
Эскиз Г-образной угловой секции 900х900
Наименование детали | Габариты | Количество |
Бок | 500х722 | 2 |
Дно, крыша (тумба под мойку изготавливается без крыши) | 884х884с зарезкой под угол 90⁰ | 2 |
Полка (в тумбе под угловую мойку полка отсутствует) | 884х884с зарезкой под угол 90⁰ | 1 |
Нижний цоколь | 100х420 | 2 |
Вертикальный цоколь | 100х806 | 2 |
Чертеж нижней угловой тумбы в форме трапеции 900х900
Наименование детали | Габариты | Количество |
Бок | 500х722 | 2 |
Дно, крыша (тумба под мойку изготавливается без крыши) | 884х884с зарезкой под угол 45⁰ | 2 |
Полка (в тумбе под угловую мойку полка отсутствует) | 884х884с зарезкой под угол 45⁰ | 1 |
Нижний цоколь | 100х600(обрезать «по месту») | 1 |
Вертикальный цоколь | 150х806 | 1 |
Шкаф под телескопическую вытяжку ↑
Ширина шкафа варьируется в зависимости от ширины вытяжки, высота рассчитывается относительно размеров,рекомендованных производителем бытовой техники.
Проект навесного кухонного шкафчика под стандартную телескопическую вытяжку 600 мм
Наименование детали | Габариты | Количество |
Бок | 300х720 | 2 |
Крыша | 300х568(вырез под гофру) | 1 |
Полка | 300х568(вырез под гофру) | 1 |
Навесной шкафчик с распашными фасадами ↑
Чертеж верхнего ящика с распашными фасадами 800х720
Наименование детали | Габариты | Количество |
Бок | 300х720 | 2 |
Крыша, дно | 300х768 | 2 |
Полка (отсутствует в шкафу с сушкой под посуду) | 300х768 | 1-2 |
Навесной угловой шкафчик: два варианта ↑
Чертеж углового Г-образного шкафа 600х600
Наименование детали | Габариты | Количество |
Бок | 300х720 | 2 |
Крыша, дно | 584х584с зарезкой под угол 90⁰ | 2 |
Полка | 584х584с зарезкой под угол 90⁰ | 1-2 |
Стягивающий вертикальный цоколь | 150 х 688 | 1 |
Эскиз трапециевидного углового верхнего шкафа 600х600
Наименование детали | Габариты | Количество |
Бок | 300х720 | 2 |
Крыша, дно | 584х584с зарезкой под угол 45⁰ | 2 |
Полка | 584х584с зарезкой под угол 45⁰ | 1-2 |
Стягивающий вертикальный цоколь | 150 х 688 | 1 |
Самостоятельный эскизный проект в пошаговых инструкциях ↑
Если в результате эскизирования вы хотите получить не только разработку общей концепции интерьера, но и подробный план кухни с мебелью и размерами, приготовьтесь к тому, что вам понадобится далеко не один рисунок. Помимо предварительного эскиза (он, кстати, также выполняется в нескольких вариантах), нужно создать развертки стен, план полового покрытия, размещения розеток и светильников.
Замер помещения ↑
Перед тем как нарисовать проект будущей кухни, необходимо тщательно замерить пространство. К этому этапу в комнате должен быть закончен ремонт под чистовую отделку: выровнены стены, сделана стяжка пола, убран строительный мусор. Это послужит залогом того, что вы получите свободный доступ ко всем углам помещения и к его коммуникациям и, соответственно, сделаете максимально точные измерения.
Вооружившись рулеткой, карандашом, ластиком и листом миллиметровой бумаги (можно заменить тетрадным листом формата A4), выясните все необходимые размеры и расстояния:
- ширину, длину и высоту комнаты;
- габариты оконных проемов, дверей или арок;
- размеры имеющихся выступов и углублений.
Будьте внимательны – образмерить нужно все ключевые объекты: вентиляционный короб, бойлер, газовый котел, счетчики, подоконники, трубы инженерных коммуникаций, отопительный радиатор и т. д. Кроме их габаритов, вам нужны также расстояния от них до условных базовых линий, за которые обычно принимается пол и один из углов помещения.
Образец для замера кухни
Большие расстояния, такие как длины стен, рекомендуется измерять в трех точках:
1)внизу, практически у самого пола;
2)посредине – на уровне столешницы (800–850 мм);
3)вверху, на высоте человеческого роста.
Так вы убедитесь в том, что кривизна стен была исправлена, либо сможете своевременно выявить недостатки и учесть их, приняв наименьший размер в качестве правильного. Все полученные измерения зафиксируйте в таблице или на схематическом рисунке. Для точности в качестве единицы измерения примите миллиметры, а не сантиметры, и следите, чтобы все размеры были записаны только в них.
Как установить кухонный шкафы
С помощью этих простых методов вы можете узнать, как устанавливать кухонные шкафы ровно, прочно и надолго.
Изучение того, как устанавливать кухонные шкафы, может показаться пугающим, но методы действительно очень простые. Просто подумайте, что вам нужно прикрутить несколько деревянных ящиков к стене в правильной последовательности. Основная задача – найти лучшую отправную точку и сохранить все уровни. На представленных пошаговых фото показаны ключевые моменты, как установить кухонные шкафы простым и доступным способом. Более подробную инструкцию вы можете прочитать на сайте, где рассказано, как заблаговременно выставлять позиции в шкафу, чтобы избежать ошибок. Еще узнаете, как устанавливать базовые шкафы, чтобы они были идеально выровнены, и простой способ установки навесных шкафов. Весь процесс обычно занимает меньше суток, в зависимости от размеров кухни. Для выполнения работы понадобится всего лишь несколько базовых инструментов. Это полтора метровый уровень, шуруповерт, пару хороших зажимов, которые открываются как минимум на 20 см. Ленточная шлифовальная машина и пол кило шурупов.
Источник фото: www.familyhandyman.com/kitchen/diy-kitchen-cabinets/installing-kitchen-cabinets/view-all/
Как закрепить мебельные петли на дверце шкафа
Мебельные петли бывают разные, в данном случае показано, как правильно закрепить петли шкафа диаметром 35 мм.
Инструкцию с перечнем необходимых инструментов можете прочитать на сайте. Ниже посмотрите небольшую фото галерею, где есть схемы крепления и отдельные моменты установки петель на кухонный шкаф.
Источник фото: www.dd-space.com/2016/03/set-furniture-hinges-dd.html#more
Как сделать простой кухонный шкаф
Если у вас есть знания в области деревообработки и несколько инструментов, почему бы не попробовать свои силы по изготовлению кухонных шкафов с нуля. Вы можете выбрать доски, пропитку, отделку и рассчитать точный размер, который подходит для ваших потребностей. С минимальными навыками, настольной пилой и обычными инструментами можно сделать кухонный шкаф простым способом. Основная задача, с которой справится даже начинающий мастер, это изготовление деревянных коробок и установка их на стены при помощи скоб.
Представленные здесь кухонные шкафы изготовлены из березовой шпона, средней плотности древесноволокнистых плит (МДФ) – фанеры для экономии. Вместо этого вы можете использовать фанеру из твердой древесины, МДФ, глазурованную или меламиновую древесностружечную плиту и доски.
Дважды проверьте толщину материала перед расчетом размеров шкафа.
На протяжении многих лет мастера стандартизировали размеры шкафа, основываясь на практических соображениях, таких как средний рост человека. Вы не должны строго придерживаться этих правил, меняйте их по своим личным потребностям. При глубине 60 см, стандартные нижние шкафы позволяют вам комфортно наклоняться и достать что-то с задней полки. Делайте шкафы широкими, как вам нравится, но помните, что чем шире двери, тем больше тенденция к деформации. Кроме того, чем шире дверь, тем больше нужно свободного пространства перед шкафом. Стандартные навесные шкафы имеют глубину 30 см. Если сделать глубже, будет ограничен доступ к столешнице нижнего шкафа.
Настенные шкафы обычно устанавливаются на высоте 45 см над столешницей нижнего шкафа.Больше информации можно получить на сайте автора, где есть подробная инструкция, а также указаны все основные нюансы, на которые стоит обратить внимание. Ниже смотрите пошаговые фото, как сделать кухонный шкаф своими руками
Источник фото: www.woodmagazine.com/make-cabinets-the-easy-way
Кухонный шкаф на колесиках
Если вам понравилась и фото и вы планируете сделать такой же шкаф для кухни на колесиках, обязательно посмотрите сопроводительное видео на сайте автора, ссылка находится под галереей. И заодно прочитаете инструкцию. Эта конструкция не то чтобы сложная, но есть некоторые нюансы, которые не показаны на пошаговых фото. Также на сайте найдете несколько полезных советов, так что в любом случае информация будет полезной. Ниже смотрите пошаговые фото, как сделать мобильный шкаф для кухни своими руками.
Источник фото: www.instructables.com/id/Kitchen-Cabinet-Island-Shelving-Storage-on-Wheels/
Кухня: рисунки, картинки, эскизы
Всегда можно вдохновиться примерами работ из всемирной паутины. Специалисты подсказывают: накануне ремонта в отдельную папочку скачивайте те фото-примеры, которые пришлись вам по вкусу. Впечатления от просмотренного остаются, а вот все особенности и нюансы интерьера на фото забываются, поэтому обязательно сохраняйте то, что приметили.
И еще некоторые подсказки помогут подготовиться к ремонту:
- Обратитесь за помощью в соцсети – в тематических группах частенько сидят ребята, которые за «спасибо» или символическую сумму сделают из картинки, скаченной в интернете, хороший эскиз, который становится схемой ремонта (как правило, его «читать» легче);
- Вводите в поиске метраж своей кухни, тип постройки и т.д., и вполне вероятно, что вы наткнетесь на ресурс, где расписан ремонт в кухне, подобной вашей;
- Преобразить фото-пример в дизайн-проект вы можете и сами, вспомнив из курса черчения несколько базовых понятий;
- Делая проект, применяйте «вид сверху», по нему легче ориентироваться.
Нарисовать можно что угодно, но помните – ваш интерьер должен быть гармоничным. Нередко именно на стадии эскиза человек понимает, что первоначальная идея была не так хороша, видит не сочетаемость цветов, предметов интерьера и т.д.
Проектирование кухни своими руками
Изготовление кухонного гарнитура начинают с проекта. Для проекта требуются габаритные размеры места, где она будет установлена. После чего можно начать подбирать составные элементы.
Кухонный гарнитур состоит из ящиков, в которых может быть различное наполнение, начиная с полок и заканчивая выдвижными корзинами. Для отделений как верхнего, так и нижнего рядов установлены стандартные размеры по ширине начиная с 15 см до 100 см, с шагом 5 см, т.е. 15, 20, 25, 30, 35 см и т.д. Знать их нужно для проектирования.
При подготовке проекта следует руководствоваться стандартными размерами, т.к. вся фурнитура изготавливается с их учетом.
Определяя компоновку следует принимать во внимание, что стандартная высота ящиков нижнего ряда составляет 72 см, верхних может быть 60, 72 или 90 см. Глубина нижнего ряда 55 см, верхнего 30 см
Конечно изготавливая кухонной гарнитур своими руками можно устанавливать произвольные размеры, но тогда придется отказаться от готовых компонентов кухни (например, фасад), и все элементы изготавливать по индивидуально.
В том случае если стандартными ящичками не заполняется все пространство, отведенное под кухню, то в оставшимся месте делают либо полки по индивидуальным размерам.
Отличительной особенностью обладает угловой кухонный гарнитур. Угловой кухонный шкаф может быть нескольких вариантов: прямой (рис. 2) и с углом 135 градусов (рис. 3). Та же особенность относится и к верхнему ряду (рис. 4).
Угловая тумба под мойку (чертеж см. выше) часто используется если площадь помещения позволяет, для маленьких кухонь прямой шкаф. Таким образом, в прямой устанавливается прямоугольная или круглая мойка, в угловой – угловая или круглая.
Подготавливая проект мебели на кухню следует соблюдать следующие рекомендации:
- Место под установку плиты должно быть равно ширине ее самой, обычно это 50, 60 см.
- Для встроенной плиты шкаф должен быть шириной 60 см и глубиной не менее 55 см. Тоже относится и для духовки.
- Пространство под вытяжку должно быть 60 см для встроенной и 90 для остальных типов.
- Расстояние между вытяжкой и плитой должно быть не менее 70 см. Шкаф для встроенной вытяжки по высоте должен быть на 30 см меньше остальных.
- Пространство под холодильник должно быть не менее 60 см.
- Выкатные корзины устанавливаются в кухонные шкафчики только стандартного размера.
Размеры и особенности шкафчиков
На любом чертеже с кухонными шкафчиками указывают важные детали, которые помогают рассчитать размеры. По плану создается раскрой для определения будущих расходов на материалы. Точные данные упрощают этап сборки. Деталировку лучше проводить в табличном виде, указывая:
- все элементы шкафов, от мелких до больших;
- количество каждой детали;
- размеры с учетом особенностей кухни.

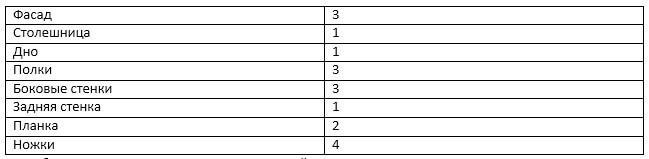

Примерная таблица выглядит следующим образом:
В табличную часть вносится размер каждой детали в мм. Расчеты следует делать, учитывая толщину листов, а значит, с материалом для фасада надо заранее определиться.
Составляющие угловой тумбы без сушки:
Вертикальная часть дает нужную жесткость, а посередине горизонтальной полки делают специальную выемку для нее. Аналогичным образом создаются остальные таблицы для шкафа под вытяжку, посуду или мойку.
В мебели под вытяжку нужно делать отверстие под вентиляционную трубу. Стандартные гофры производят с диаметром 11–15 см. Нижняя полочка будет подниматься по высоте самой техники. Тумбы или шкафы для посуды ставятся на горизонтальные фасады, которые открываются при помощи подъемников.
Гарнитур с угловой мойкой имеют недостаток — пространство под ней используется не полностью, и доступ к крайним точкам усложнен. Дополнительно на чертеже обозначают выдвижные ящики и фурнитуру для них. Такие детали должны легко выдвигаться, независимо от формы или веса.
Для выдвижного элемента нужно купить направляющие, они монтируются с обеих сторон, поэтому в плане нужно указать правильно высчитанную ширину за вычетом двойной суммы толщины механизма и боковины. Плотное закрывание возможно при направляющей, укороченной от глубины всей тумбы на 5 и более миллиметров.
Для правильной реализации угловой кухни надо понимать основные параметры мебели:
- высота от пола до верхней поверхности — 180–250 см, при наличии газовой колонки гарнитур для нее будет самой высокой точкой;
- глубина нижних тумб — 45–50 см;
- глубина верхних шкафов — 30–40 см;
- ширина фасада — от 30–40 см;
- толщина столешницы — 2–4 см, лучше для кухонь использовать толстое полотно, особенно под мойку.
Дизайнеры советуют создавать угловую кухню на свое усмотрение, поскольку в перечне представлены стандартные значения, но они не всегда будут удобными.
Чертежи с размерами напольных кухонных шкафов и пеналов
Стандартные размеры напольных столов-тумб для кухни во многом определяются размерами встраиваемой бытовой техники.
Стандартная высота нижнего ряда кухни – 850 мм. Она рассчитана под «стандартный» рост человека. Если вы выше или ниже, то лучше ее изменить под свой рост. Работать на такой кухне станет гораздо удобнее.
По ширине нижние модули кухни довольно гибкие. Самый узкий стол-тумба рассчитан под бутылочницу и имеет ширину 150-200 мм. А самый широкий можно спроектировать до 900 мм и оснастить его выдвижными ящиками или вложенными полками.
Относительно угловых модулей нижнего ряда кухни существуют определенные стандарты. Основываются они на обеспечении доступа к внутреннему пространству стола-тумбы. Делать фасад углового шкафа меньше 350-400мм нежелательно. Поэтому стандартные размеры варьируются в пределах 900х900 мм от угла для Г-образных и трапециевидных, 1000х600 мм для имеющих фальш-панель столов-тумб.
Торцевые модули проектируются по остаточному принципу. Для длины 200-300 мм возможно разработать вариант с закрытой дверцей. Если места остается меньше для скругления столешницы, то лучше оставить открытые полки.
Размеры кухонных пеналов и высоких тумб со столешницей во многом зависят высоте всего кухонного гарнитура и особенностям общего дизайна. Исходя из их габаритов, разрабатывается внутреннее наполнение и составляются рабочие чертежи.
Если планируете оснастить кухню встраиваемой техникой, рекомендуем ознакомиться с нюансами встройки духового шкафа.
Навесной шкафчик под телескопическую вытяжку (расчет деталей)
Детали:
Бок – 300 х 500 – 2 шт. Крыша, полка – 300 х 568 – 2 шт.
Стандартная ширина шкафчика под вытяжку равна габаритному размеру самой вытяжки. То есть, если вытяжка шириной 700 мм, то и ящик должен быть 700 мм. Высота шкафчика зависит от технических допусков, описанных в инструкции к бытовой кухонной технике.
Чаще всего, вытяжку нельзя устанавливать ближе 700 мм к газовой поверхности. Итого, я принимаю за высоту шкафа 500 мм (допуск плюс размер видимой части вытяжки). Длина полок, как вы уже поняли – габарит шкафа минус две толщины ЛДСП.
Местонахождение внутренней полки необходимо будет рассчитать согласно точным размерам вытяжного шкафа.
Внимание!
Пока вы не возьмете в руки вытяжку и самостоятельно не измерите высоту моторной части, сверлить отверстия под полку не рекомендую.
Также, не забудьте, что вверх от вытяжки должна идти гофрированная труба и под ее диаметр необходимо будет срезать ДСП и в полке и в крыше ящика.
