Ростверк – что это такое, как его выполнить и какие разновидности чаще встречаются

Пошаговая инструкция сооружения фундамента

Для изготовления ленточно-ростверкового фундамента необходимо подготовить сваи круглого сечения. Их установка выполняется при помощи специального инструмента – строительного бура. Когда скважины будут готовы, в них перед установочными работами создается песчаная подушка слоем 30 см. Следует иметь в виду, что это работа большого количества свай, которые устанавливают в основание стен, на углах ленты, выдержав между элементами шаг 1,8-2 м друг от друга. Не следует забывать про гидроизоляцию, в качестве которой применяются асбестоцементные или трубы, изготавливаемые из рубероида с помощью лески.

Чаще всего при возведении свайно-ростверкового фундамента выбирается вариант, при котором сваи устанавливают на глубину 2 м при шаге 3 м, при этом ростверк должен уйти на глубину 20 м. Конструкцию ростверка можно использовать для изготовления подпола на песчаной подушке или стяжке. Таким образом, можно отказаться от выполнения гидроизоляции.

Этапы работ

Этап 1. В самом начале необходимо выполнить разведывательно-изыскательные геологические работы для определения характеристик грунта на участке и степени его однородности. Если обстоятельства не позволяют воспользоваться услугами специалиста, то необходимо проделать эту операцию хотя бы самым примитивным способом. Следует учесть, что даже на небольшой площади грунт может отличаться по своим характеристикам

Следует уделить внимание и другим факторам – ветровой нагрузке, весу стройматериалов и величине уклона рельефа.
Этап 2. Выполняется изготовление песчаной подушки для железобетонной ленты основания

Эта операция поможет обеспечить максимальную защиту основания от механического воздействия грунта.
Этап 3. Изготавливается опалубка. Ее делают по той же схеме, что и в случае с ленточным фундаментом. Однако при возведении свайно-ростверкового фундамента с несъемной опалубкой имеются свои нюансы. В качестве емкости используют экструдированный пенополистирол «Пеноплекс» или «Термомонолит». Всё это позволит качественно утеплить и гидроизолировать основание. Для ликвидации мостиков холода используют стеклопластиковую арматуру и СВТ-стяжки.
Этап 4. Изготовление свай. Для их установки потребуется спецтехника, которой бурят скважины. Далее их стенки обсаживают рубероидом либо обладающим аналогичными свойствами листовым материалом. Эта работа проводится с учетом того, что верхняя часть будет находиться на уровне земли. Асбестоцементная труба в этом случае может выполнять роль обсадки. В скважину устанавливают четыре нитки арматуры, которые нужно соединить друг с другом таким образом, чтобы их верхняя часть выходила из сваи и соединялась с ростверковой арматурой. Туда впоследствии заливают бетонный раствор.

Прежде чем проводить армирование ростверка, необходимо уложить между ним и верхней частью сваи гидроизоляцию. Для расчета материала необходимо предварительно замерить площадь нуждающейся в защите поверхности. Часть арматуры, которая будет выходить из сваи, необходимо надежно соединить с арматурой ростверка. Когда конструкция наберет половину прочности, подсыпку убирают, и тогда ростверк будет располагаться полностью над землей. При этом у него не должно быть опоры на грунт.
Этап 5. Выполняется крепление ленты и сваи в единую конструкцию, после чего их заливают бетонной смесью. Лучше всего это делать строительной вибротехникой. В конечном итоге должен получиться тот самый ленточный фундамент на сваях, официально именуемый «свайным фундаментом с монолитным ростверком». Технология его установки предполагает вначале заливку сваи. Когда пройдет достаточно времени, можно переходить к бетонированию железобетонной ленты.
Обычно выжидают 7 дней – по прошествии этого времени бетон набирает 50% заявленной прочности. После этого переходят к работам по ростверку. Сперва необходимо построить опалубку, заполнить ее песком или пенополистиролом. В результате этой операции ростверк поднимется над землей и днище опалубки будет выровнено по верхней части сваи. Владельцы, которые пожелают сэкономить, могут использовать для заливки бетон собственного производства.
Обязательно нужно учитывать недостатки, которые присущи свайно-ростверковому фундаменту. Конструкция не будет иметь общего цокольного этажа с парной, основание не предназначено для тяжелых стен, выполнить расчёты свайно-ростверкового фундамента непрофессионалу достаточно сложно. Однако при возведении русской бани он является самым подходящим среди доступных вариантов.

Сваи или столбы

Выбирать опоры под будущий жилой дом – ответственное занятие. Конечно, наиболее дешевыми станут столбы из кирпича или блоков. Однако, они годятся для небольших одноэтажных домиков без постоянной нагрузки – дач, например. Для объектов в несколько этажей, с круглогодичным проживанием требуется надежность – сваи. Они бывают нескольких видов:

  • Железобетонные. Внешне представляют собой круглые или квадратные отлитые столбы с заострением на конце, для легкого вхождения в грунт. Для них выкапывают ямы, в которые помещают опоры и заливают бетоном. Предварительно концы свай гидроизолируют от влажности грунта, так как цемент и остальные компоненты крошатся из-за промерзания, накапливания сырости и прочих природных катаклизмов.
  • Металлические винтовые. Разная длина дает возможность устраивать сваи на любую глубину – она всегда должна быть ниже точки промерзания. Удобные оголовки позволяют ввинтить ростверк в поверхность надежно и прочно.
  • Деревянные. Такие сваи крайне ненадежны из-за своей расположенности к порче, гниению, плесени, растрескиванию. Либо должны выполняться из пород инертных к сырости – лиственница, кедр. Соответственно цена таких опор высокая и для бюджетного строительства неприемлемая.

Оптимальный вариант строительства – стальные винтовые или железобетонные сваи. Установить их можно вручную без привлечения строительной техники

Важно правильно подобрать количество опор, чтобы объект оставался надежным и устойчивым в любое время

Различия свайно-ростверковых фундаментов по типу устройства подземных опор

По типу свай различают следующие технологии фундаментов:

  • Буронабивной ростверк;
  • Фундамент на винтовых сваях.

Если обратить внимание на устройство самого ростверка, то никаких отличий найти не удастся. Все дело здесь в устройстве и монтаже свай для фундамента

Именно на этом сейчас мы и остановимся подробнее.

Технология буронабивных свай с ростверком и как все сделать своими руками

Буронабивной фундамент с ростверком – это более затратный, но в то же время и более прочный и устойчивый вариант. Если заглубление свай не слишком велико, вполне возможно выполнить все работы своими руками, не расходуя средства на оплату труда профессионалов.

О полной пошаговой инструкции мы поговорим немного позднее, а сейчас в общих чертах рассмотрим технологию работ. Сами заглубления можно сделать при помощи садового бура, но, если глубина нужна приличная или грунт не позволяет самому выполнить эту работу, придется вызывать технику. Основная задача здесь – правильная и точная разметка, где будут располагаться сваи.

Бурение под сваи вручную при помощи специального оборудования

Армирование производится достаточно просто. В пробуренную скважину опускается несколько прутов с таким расчетом, чтобы они торчали сверху не менее чем на полметра. Это пригодится в последующем при устройстве ростверка. Какой-либо особой обвязки для прутов арматуры не требуется, но, если есть желание, она не помешает. Именно таким образом выполняется ростверк на буронабивных сваях. Конечно, не упомянуто множество промежуточных работ, но в общих чертах должно быть понятно. Так же не обойтись и без утепления буронабивных фундаментов с ростверком, новсему свое время. Мы обязательно объясним подробно все эти этапы.

Хотя можно выполнить эту работу и без механизированных агрегатов

Ростверк на винтовых сваях – его плюсы и минусы

Есть и более простой способ, нежели бурение скважин и заливка их бетоном. Если планируется постройка обычной бани, то ни к чему делать настолько сложный и прочный фундамент (хотя особыми характеристиками должен обладать и он). В этом случае наиболее приемлемым будет свайно-винтовой ростверк. Технология такова. Не слишком толстые металлические трубы, которые используются в качестве свай, имеют на конце некое подобие заостренного небольшого шнека. С его помощью, прокручивая трубу, и загоняют сваю на необходимую глубину. Если она не слишком велика, выполнить это можно при помощи лома. Если же грунт жесткий или каменистый, а заглубиться нужно прилично, придется вызывать специальную технику.

После того, как сваи погружены на необходимую глубину, они совмещаются с ростверком, выполненным любым из известных способов.

Важная информация! На свайно-винтовой ростверк нельзя ставить высокие постройки в 2-3 этажа, особенно при условии неустойчивого грунта.

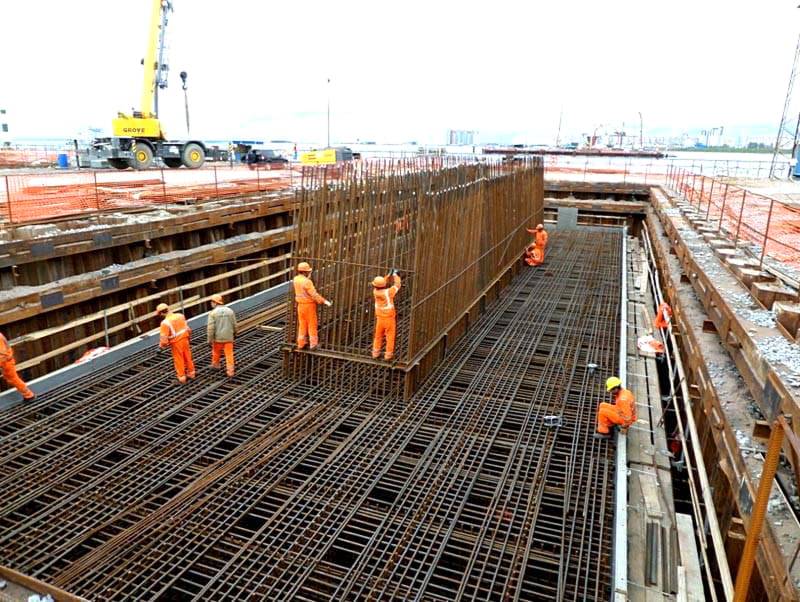

Та же подушка, но уже в промышленных масштабах

Статья по теме:

Фундамент на винтовых сваях своими руками. Эта технология применяется для ускорения строительства не слишком тяжелых зданий, иных архитектурных конструкций. В статье вы найдете пошаговую инструкцию возведения конструкции и полезные советы специалистов.

Разновидности ростверка по расположению

Планируя соорудить ростверковый фундамент для каркасного дома своими руками, определитесь с уровнем расположения относительно нулевой отметки.

Возможны следующие варианты:

  • висящий фундаментный пояс;
  • возвышающийся ростверк;
  • мелкозаглубленная основа.

Рассмотрим каждую разновидность.

Возвышающийся над уровнем грунта

Отличительная черта высокого ростверка – расположение низа связующего пояса над поверхностью грунта на расстоянии 10–15 см, что позволяет:

  • соорудить возвышающуюся ростверковую основу на проблемных грунтах;
  • исключить влияние сил морозного пучения почвы;
  • избежать развития сырости за счет вентиляции пространства под постройкой;
  • сохранить положение фундаментных опор при подвижках слоев грунта.

Повышенный ростверк наиболее распространен и предусматривает расположение его подошвы на уровне грунта

Имеется еще одно серьезное преимущество возвышающегося силового контура – гравийно-песчаная подушка для фундамента высокой конструкции не требуется, так как он расположен выше нулевой отметки и не контактирует с почвой.

Минусы конструкции:

  • увеличенный уровень тепловых потерь за счет проникновения под основу здания холодных воздушных масс;
  • необходимость усиленной теплоизоляции пола, контактирующего с холодным воздухом;
  • повышенный уровень затрат, связанный с необходимостью монтажа по контуру здания защитных щитов декоративного цоколя.

Желая соорудить высокий ростверковый пояс, разберитесь, как правильно сделать цоколь дома, чтобы надежно защитить нижнюю часть строения и пол от холодных воздушных потоков.

Расположенный на нулевой отметке

Ростверковая основа, расположенная на одном уровне с почвой, возводится достаточно часто. Связующий пояс базируется на песчано-щебеночной подушке, имеющей толщину 15–20 см. Подсыпка производится после извлечения грунта под нижней плоскостью ростверка. Главная особенность конструкции – демпфирующая подушка.

Относится к данному типу, если происходит совпадение его подошвы и отметки планировки почвы

Она выполняет важные задачи:

  • предотвращает отрицательное влияние морозного пучения грунта;
  • не позволяет скапливаться талой воде и осадкам под ростверковой основой;
  • герметизирует зазор под горизонтальной балкой ростверка.

Для повышения прочностных характеристик конструкции и защиты от влаги производится армирование и гидроизоляция. Устройство повышенного ростверка несложно выполнить своими руками. Пошаговая инструкция поможет справиться с поставленной задачей.

Заглубленный в почву

Силовая конструкция, связывающая верхние части опор, располагается ниже нулевой отметки. Технология сооружения предусматривает следующие работы:

  1. Подготовку приямка, расположенного между опорными колоннами.
  2. Выравнивание основы траншеи.
  3. Подсыпку гравийной подушки.
  4. Монтаж щитовой опалубки.
  5. Сборку и установку арматурной решетки.
  6. Заливку бетонного раствора.

Оголовки свай бетонируются в процессе заливки силовой рамы

Для повышения ресурса эксплуатации заглубленного ростверка важно надежно защитить его от влияния осадков. Разберитесь, как сделать отмостку вокруг дома правильно

Бетонная окантовка по контуру дома, выполненная с наклоном, обеспечит эффективный отвод влаги от ростверкового фундамента.

Основное отличие такого варианта состоит в расположении ленты ниже уровня земли

Строительство фундамента из буронабивных свай с ростверком

Фундамент на буронабивных сваях с ростверком можно назвать одним из самых прочных и долговечных. Однако добиться такого результата можно только при условии, что все расчеты сделаны правильно и соблюдена технология строительства.

Расчет количества опор выполняется с учетов всех необходимых факторов и параметров, включая проект дома.

Подготовительные работы и разметка участка

Перед началом строительства любого фундамента следует подготовить участок к работе. Для этого необходимо удалить крупный мусор, лишнюю растительность, пни и корни деревьев. Для более удобной работы участок можно разровнять.

Затем на подготовленной площадке делают разметку. В начале отмечают места, где будут располагаться углы дома, и вбивают деревянные колышки или металлическую арматуру. Для определения контура будущего фундамента между кольями натягивают строительный шнур.

Далее необходимо отметить места расположения будущих ямок под опоры. При этом следует учитывать, что опоры устанавливают под углами строения, в местах пересечения внешних и внутренних несущих стен и перегородок, а также в промежутках между угловыми опорами вдоль длинных стен. Читайте более подробно о разметке фундамента своими руками.

Земляные работы

Бурение ямок для обустройства буронабивных опор выполняют с помощью обычного садового бура. Глубина каждой скважины определяется в зависимости от уровня промерзания грунта. В большинстве случаев специалисты рекомендуют опускать сваи на глубину 1,5-2 метра, это позволяет пройти уровень промерзания и расположения грунтовых вод. Строительство на болотистом участке немного усложняет процесс, так как требуется подсыпка песка в каждую ямку слоем в 5 см.

Монтаж опалубки и армирование

В качестве опор буронабивного фундамента используются металлические и асбестоцементные трубы. В некоторых случаях допускается установка картонных изделий, но их обязательно нужно пропитать битумной мастикой или отработанным машинным маслом. Трубы опускают в подготовленные скважины, при этом возвышение верхнего края каждой опоры над поверхностью земли должно составлять не меньше 5 сантиметров. Если грунт на участке склонен к сезонному пучению, то расстояние от земли до верхнего края трубы увеличивают до 10 см. В любом случае ростверк фундамента на буронабивных сваях не должен лежать на земле или касаться ее.

Опалубка и армирование

Чтобы повысить прочность будущих опор, необходимо установить в каждую трубу каркас из металлических прутьев. Для связки арматуры используются специальные хомуты, которые располагаются в шагом в 1 метр. Длина арматурного каркаса зависит от глубины скважины, главное, чтобы над уровнем трубы прутья возвышались на 15 сантиметров.

Заливка бетона в опалубку

Для заливки буронабивных опор рекомендуется использовать смесь из цемента высоких марок, крупнозернистого песка и необходимого количества воды. Компоненты берутся в пропорции 1:3. Подготовленную смесь небольшими порциями заливают в трубу, периодически прокалывая раствор металлическим прутом. Это позволяет удалить пустоты из бетонной смеси, которые образовываются в процессе заливки. Трубы должны заполняться бетоном до самого верха. Ранее мы писали о том,как быстро и правильно рассчитать пропорции бетона для фундамента.

Обустройство ростверка

Для фундамента на буронабивных опорах необходим ростверк в виде монолитной бетонной ленты. Для ее изготовления можно соорудить опалубку с дном, но тут можно немного упростить процесс. Благодаря тому, что ростверк будет располагаться на небольшом расстоянии от поверхности земли, можно установить боковые части опалубки, размещая их на расстоянии в соответствии с шириной ростверка.

На дно между стенками опалубки насыпают слой песка и поверх него укладывают полоски рубероида. Это предотвратит утечку воды из бетонного раствора. У нас также есть подробная отдельная статья, посвещенная опалубке для ростверка.

https://youtube.com/watch?v=q9QjzdVdxZg

Поверх рубероида заливают подбетонку высотой около 5 см, после ее схватывания начинают формирование каркаса из прутьев арматуры

На этом этапе важно связать каркас ростверка с прутьями буронабивных опор

В процессе заливки ленты ростверка также необходимо протыкать раствор лопатой или металлическим прутом.

Какой ростверк лучше выбрать?

Специалисты признают, что свайно-ростверковый фундамент идеальный вариант для сооружений из каркаса, кирпича или блоков, которые будут возводиться на песках, суглинках, а также супесях. В данном случае идеальным также является и соотношение следующих показателей – стоимость, качественные характеристики и надежность.

Для возведения небольшого и относительно легкого сооружения достаточно будет использовать до 100 свай, диаметр которых будет не более 200 мм, но, в том случае, когда требуется большая несущая способность, применяется следующий ход – основание свай увеличивается до значения в 400 мм. Стоит также отметить, что вариантов устройства ростверка всего два – монолитный и висячий, которые имеют свои преимущества и недостатки.

Висячий

Конструкция свайно-ростверкового фундамента висячего типа представляет собой основание, в котором есть небольшой зазор непосредственно между ростверком и самим грунтом (именно он не дает грунту воздействовать на фундамент в случае его вспучивания). Такой вид ростверка считается очень экономным, потому как в качестве опалубки в данном случае выступают стенки скважины.

Для того чтобы цементное молочко не вытекало, из рубероида  «организовывается» чехол (иногда применяется и пенка из полиэтилена), которым покрывают скважину изнутри. Поскольку такое основание можно возводить только на достаточно прочных грунтах, этот вариант применяется редко. Для того чтобы определить насколько практична основание, плюсы и минусы ростверкового фундамента на сваях необходимо рассмотреть подробнее.

Монолитный

В данном случае опалубкой выступают трубы из различных материалов (металл, картон или асбоцемент), причем диаметр у них различный. Чтобы конструкция получилась прочной, арматурные каркасы становятся незаменимой составляющей рассматриваемого устройства ростверка.

Расчет свайно-ростверкового фундамента

Выполнение расчета свайно-ростверкового фундамента является серьезным и ответственным мероприятием. Этот процесс лучше доверить специалисту в данной области. Для выполнения расчета необходимо собрать информацию о территории для строительства: геологическое строение и физические свойства грунта, гидрогеологические и физико-географические условия местности. Получить всю необходимую информацию можно в местной геологоразведочной службе, предварительно оформив заказ.

На основании полученных данных выполняются расчеты параметров выбранного фундамента. Нагрузка на фундамент с ростверком рассчитывается исходя из общей массы строения. Далее вычисляется глубина заложения опор. Исходя из несущей способности фундамента и величины нагрузки, определяется минимальная совокупная площадь опор. Далее подбирается тип, диаметр и количество свай, которые распределяются по площади строения, согласно выбранной схеме расположения. Далее расчетным путем определяются размеры ростверка.

Ростверки сборного типа не требуют омоноличивания

Полезный совет! Для выполнения расчета свайного фундамента с ростверком можно воспользоваться онлайн-калькуляторами или услугами специалистов строительных компаний.

Расчет ростверка свайного фундамента выполняется на основании СниП ІІ-В.1–62. Следует учитывать, что ширина конструкции должна быть на 10–20 см толще стены строения, а высота должна быть примерно равной значению ширины. Завершающим этапом является подбор строительного материала.

Особенности инструмента

Строительным степлером можно сделать много действий, но каждое имеет свою специфику. Для каждой определенной работы нужно выбрать инструмент, который сможет облегчить задачу. Инструмент должен выглядеть достойно, не звенеть в руках. Желательно, чтобы все его детали были выполнены из металла — это можно прочесть на упаковке перед покупкой. Для металлического степлера используются скобы длиной от 4 до 14 мм. Стоимость добротного инструмента высокая, но платить дважды не стоит. Дешевая модель быстро ломается, что может происходить по нескольким причинам:

  • в ней истирается внутренний механизм;
  • ломаются пружины;
  • некачественная модель может сразу бить 2−3 крепежа.
  • он будет легким на вес, и забить скобу в плотный материал не всегда получится одной рукой.

Расположение свай в ростверке

Существует несколько способов правильного расположения свай. Каждый из них обеспечивает надежное положение ростверка под домом

Выбирать важно в зависимости от величины объекта

  • Одиночное расположение. Каждая свая будет находиться под пересечением полос ростверка. На нее приходится вес несущей стены или угла. Вполне надежный фундамент для одноэтажного объекта.
  • Ленточное. Сваи располагаются с равным шагом по длине периметра ростверка. Подходит только для небольших строений – дач, бань.
  • Полосами. Сваи равномерно распределены под ростверком с равным шагом по полосе. Годятся под одноэтажные объекты с большим количеством комнат или пристройками.
  • Кусты. Просчитываются места самых высоких нагрузок дома, метки проецируются на грунт, где будут выкопаны ямы для установки свай.
  • Поле или шахматы. Применяются для ростверка большой площади – объекты соответственны. Сваи устанавливаются в шахматном порядке или равноудаленно друг от друга.

Нельзя отклоняться от предписания проекта. Если в нем указано точное расположение свай под ростверком, значит, требуется придерживаться именно такого распределения опор.

Монтаж основания своими руками

Одно из преимуществ буронабивной технологии – возможность закладки свайного фундамента своими руками. При этом частный застройщик должен следовать установленным правилам строительства в проектировании и монтаже.

Проектирование

Согласно своду правил 24.13330, перед проектированием свайного фундамента необходимо провести исследование гидрогеологических особенностей участка, чтобы определить в конечном результате глубину расположения несущего пласта и рассчитать максимально допустимый вес, который способен вынести грунт без угрозы для целостности сооружения.

Упрощенная методика расчета буронабивного основания сводится к вычислению:

  • сборной нагрузки от всех конструкций (стен, перекрытий, облицовки, кровли, пристроек), мебели, людей, а также нагрузок от ветра и снега;
  • грузоподъемности одного силового элемента в зависимости от параметров сваи – длины, диаметра и т.д.

Пошаговая инструкция монтажа

Общий алгоритм фундаментных работ выглядит следующим образом:

  1. Подготавливают участок к строительству: убирают строительный мусор, выравнивают поверхность, снимают плодородный слой почвы.
  2. Подготовленную площадку размечают по проектной схеме с нанесением периметра сооружения и точек для бурения скважин.
  3. В установленных местах разделывают скважины на проектную глубину.
  4. Дно шурфов устилают утрамбованным слоем песка для увеличения несущей способности фундамента.
  5. Если предусмотрено технологией, расширяют пяту с помощью специальной кирки. В этом случае подложку из песка делать нет необходимости.
  6. Стенки скважин укрепляют бентонитовым раствором или обсадной трубой (пластиковой, из рубероида и т.п.).
  7. Внутрь шурфов помещают смонтированные арматурные каркасы таким образом, чтобы над поверхностью оставались торчащие пруты для связки с ростверком.
  8. Бетонируют скважины раствором, протыкая смесь арматурой для удаления пузырьков воздуха.
  9. Переходят к обвязке, строительству ростверка или монолитной плиты.

Установка ростверка

Ленточный ростверк представляет собой плитную или монолитную конструкцию, которая нижней плоскостью опирается на поверхность буронабивных опор.

Ростверк может быть заглубленным, лежать на поверхности земли или нависать над участком. Последний случай рекомендован большинством строителей, поскольку конструкция защищена от давления почвы в зимний период в результате действия сил морозного пучения.

Порядок строительства:

  • разметка участка, устройство шурфов, монтаж армокаркаса, бетонирование свай;
  • строительство опалубки для ленточного ростверка;
  • гидроизоляция внутреннего пространства опалубки гидрофобным материалом;
  • монтаж и установка армирующего каркаса для ростверка;
  • бетонирование ростверка.

Конструкция с нависающим ростверком усложняется за счет установки подпорок под нижнюю плоскость опалубки из досок, металлических профилей, кирпичей и т.д.

Установка монолитной плиты

Строительство монолитной плиты на буронабивных сваях дает значительный запас прочности фундаменту, который понадобится, если в процессе эксплуатации собственник решит достроить этаж, мансарду, усложнить кровлю и добавить прочие нагрузки на площадь основания.

Порядок монтажа:

  • разметка участка;
  • бурение скважин;
  • устройство обсадной трубы;
  • монтаж армирующего каркаса;
  • бетонирование шурфа;
  • устройство подушки из нерудных материалов под монолитную плиту;
  • строительство опалубки по периметру плиты;
  • гидроизоляция рулонным материалом;
  • монтаж армокаркаса, закладка коммуникационных линий;
  • связка арматуры буронабивных опор и будущей монолитной плиты;
  • заливка рабочего пространства раствором уход за бетоном.

На участках с низкой несущей способностью, а также при строительстве сооружений, которые оказывают неравномерные нагрузки на опорную площадь основания, оправдана закладка монолитной ребристой плиты на буронабивных опорах.

Ребра жесткости в данном случае представляют собой фрагменты мелкозаглубленной ленты под несущими стенами сооружения, которые вместе со сваями являются опорой для монолита.

Деревянный фундамент

Традиционно применяется для строительства деревянных домов из бруса. Считается, что такая конструкция недолговечная, но все зависит от правильно выбора материала и проведения работ.

Для столбов выбирают древесину хвойных пород – она менее подвержена гниению и обладает достаточной прочностью. Для защиты от влаги и паразитов дерево обрабатывают всеми возможными пропитками – антисептиками.

  1. Готовим участок, выкапываем скважины глубиной 1-1,5 метра и большим диаметром, чем сваи, в 1,5-2 раза.
  2. На дно ям засыпаем песок на 15-20 см и тщательно его утрамбовываем.
  3. Нижнюю часть столбов укутываем рубероидом или толью, проклеивая слои мастикой.
  4. Устанавливаем столбы в скважины и контролируем их вертикальность. Фиксируем результат засыпанием в яму битого кирпича, гравия и песка послойно по 10 см, уплотняя каждый из них.
  5. Сверяем горизонталь всех столбов и спиливаем излишки бензопилой или электропилой.
  6. Утрамбовываем остаток пустого пространства ямы грунтом.
  7. Защищаем торец столба рубероидом или гидроизоляционной пленкой.
  8. Скобами или шпилькой крепим деревянный ростверк – брус или бревно, на который будет опираться стена.

Можно приступать к дальнейшему строительству.

Описание ростверка

Ростверком называют горизонтально расположенную часть свайного или столбчатого фундамента. Основное назначение этого элемента заключается в равномерном распределении нагрузки от всей постройки на сваи путем их объединения в единую конструкцию.

Назначение ростверка

Ростверк может располагаться на разных уровнях относительно поверхности земли, для их изготовления используются различные материалы, различным может быть их исполнение. В зависимости от этого ростверк различают по следующим признакам:

  • Место расположения.
  • Материал изготовления.
  • Тип исполнения.

Виды ростверка по месту расположения

В зависимости от расположения относительно уровня земли различают следующие виды ростверка:

Основные виды ростверка

  • Высокий. Такой тип располагается над поверхностью земли на расстоянии 25 см и выше. Это позволяет создавать дополнительную вентиляцию пола и предотвращать появление плесени и сырости. Кроме того возвышение над землей дает возможность осматривать состояние фундамента и своевременно ремонтировать его. Также пространство под полом вполне можно использовать в качестве дополнительной зоны для хранения садового инвентаря и прочих инструментов. Недостатком такого ростверка является отсутствие возможности обустроить подвальное помещение.
  • Низкий. Ростверк такого типа располагается на одном уровне с поверхностью земли. Для его сооружения удаляют небольшой слой грунта для создания своеобразной воздушной подушки. В результате соприкосновения ростверка и почвы не происходит. Преимуществом такого типа можно назвать отсутствие пространства, через которое может уходить неопределенное количество тепла. Недостатком является обязательное создание изоляции для воздушной подушки, в противном случае грунт будет осыпаться в открытое пространство.
  • Заглубленный. При таком типе ростверка помещение отличается комфортностью за счет сохранения тепла, надежностью и долговечностью. Процесс изготовления подразумевает подготовку траншеи, установку свай, монтаж опалубки и заливку бетона в готовую конструкцию.

Виды ростверка в зависимости от типа исполнения

В зависимости от конструктивного исполнения ростверк может быть двух видов:

  • Монолитный.
  • Сборный.

В первом случае ростверк выполнен в виде цельной плиты или замкнутой балки. Основное применение – строительство малоэтажных зданий. Второй вид предполагает сборку конструкции из отдельных элементов, оснащенных специальными крепежами. Процесс изготовления сборного ростверка считается трудоемким и затратным, поэтому его применяют при строительстве многоэтажных домов и промышленных зданий.

Материал для изготовления ростверка

Изготовить ростверк можно из следующих материалов:

Основные материалы для изготовления ростверка

  • Дерево. Ростверк деревянный отлично подходит для возведения домов из бруса и бревен. Конструкция характеризуется высокими прочностными характеристиками, экологичностью и безопасностью. Однако дерево требует особого внимания и дополнительной защиты. В частности деревянный ростверк следует обработать гидроизоляционным составом, антипиреном и антисептическим раствором.
  • Железобетон. Стальная арматура в сочетании с качественным бетоном позволяет получить прочную, надежную и долговечную конструкцию, устойчивую к износу. Благодаря этому все строение безупречно прослужит долгие годы. В наших предыдущих статьях можно прочитать о правилах выбора и расчета арматуры для фундамента.
  • Металл. Ростверк из двутавровых балок или швеллеров отличается прочностью и надежностью, однако он имеет один недостаток – необходимость применения строительной техники для подъема тяжелых грузов.
  • Бетон. Такой ростверк имеет существенный недостаток – при изгибе конструкции могут появиться трещины, которые в свою очередь являются причиной разрушения ростверка. И в этом случае может потребоваться ремонт фундамента. Однако при возведении малоэтажных строений и при наличии большого количества опор такой ростверк вполне может использоваться.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
