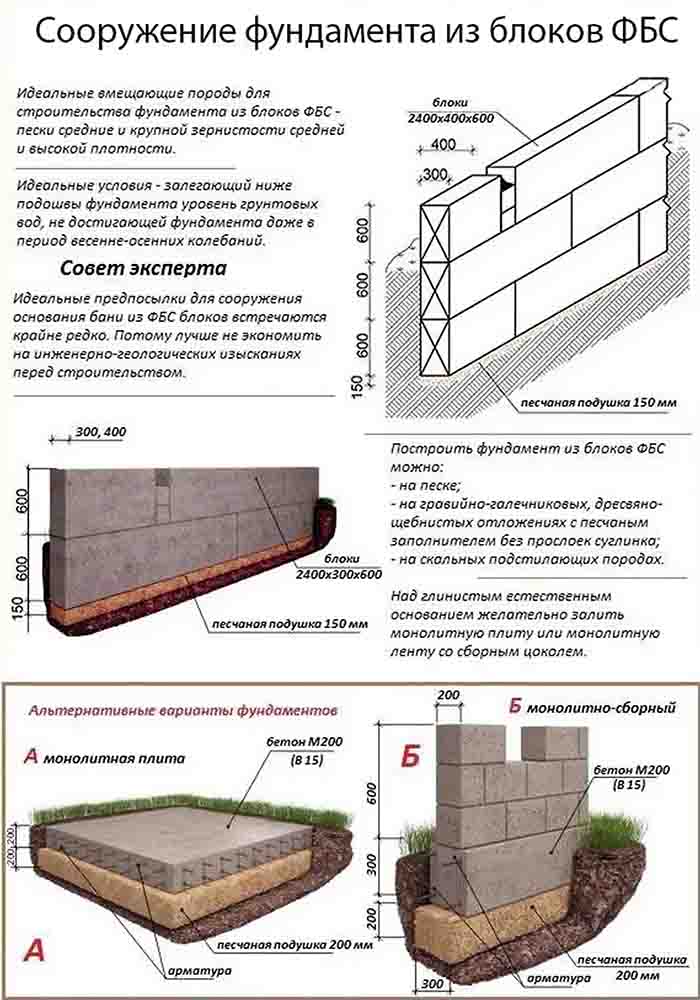

Фундамент из блоков ФБС своими руками

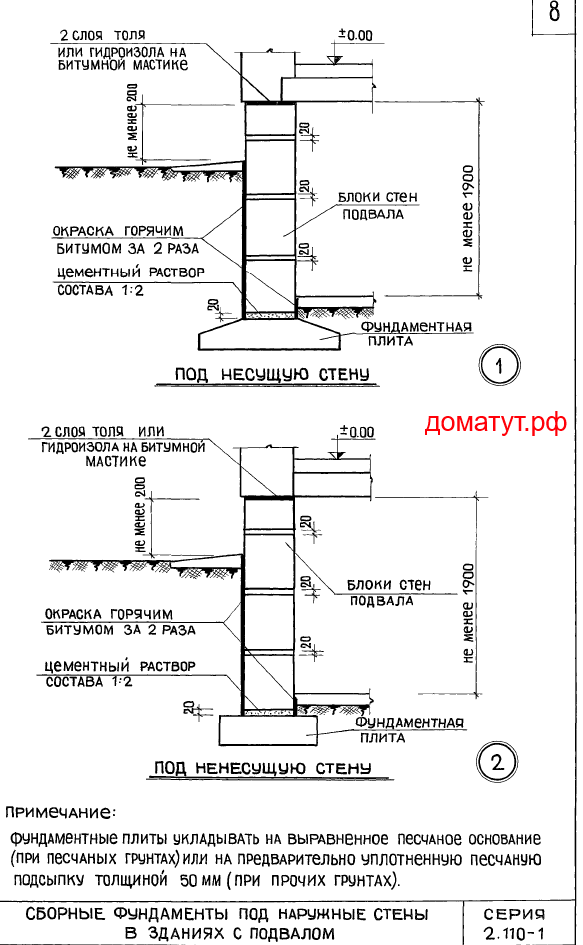

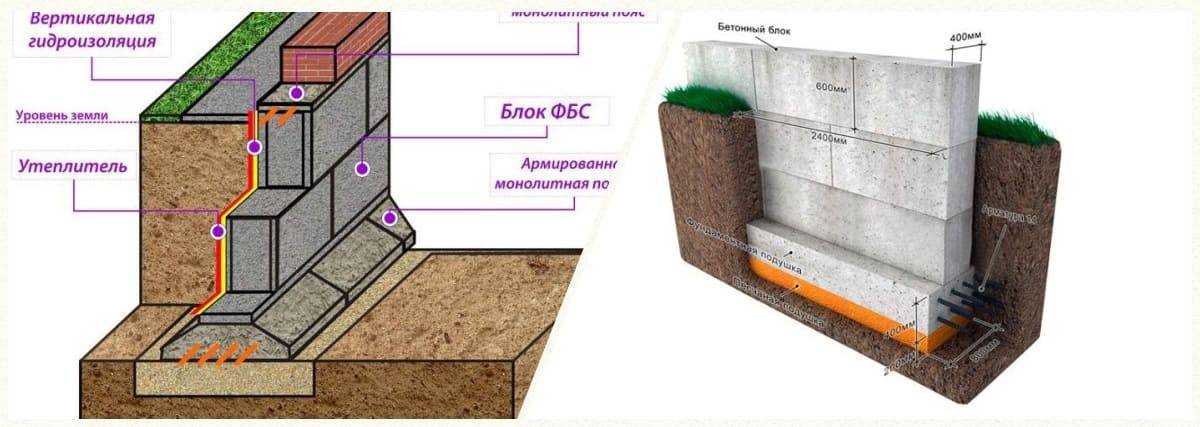

Гидроизоляция

Для качественной гидроизоляции постройки необходимо наличие правильной дренажной системы вокруг фундамента.

Гидроизоляция непосредственно фундамента нужна в двух целях: предотвращение проникновения влаги в конструкцию дома из фундамента (делается на горизонтальной поверхности фундамента) и предотвращение проникновения влаги в фундамент из почвы и окружающей среды, чтобы бетон не разрушился при замерзании этой влаги. Поговорим о второй.

Её делают многими способами:

Оклейка, как правило, совмещается с обмазкой мастикой до и после оклейки. Если оклейка многослойная, между её слоями прокладывается сетка, которая используется при обычном оштукатуривании.

Расположение слоёв при оклейке должно быть только вертикальным; вертикальный нахлёст не должен быть меньше 10 сантиметров, горизонтальный — не меньше 30, и оклейку надо производить снизу.

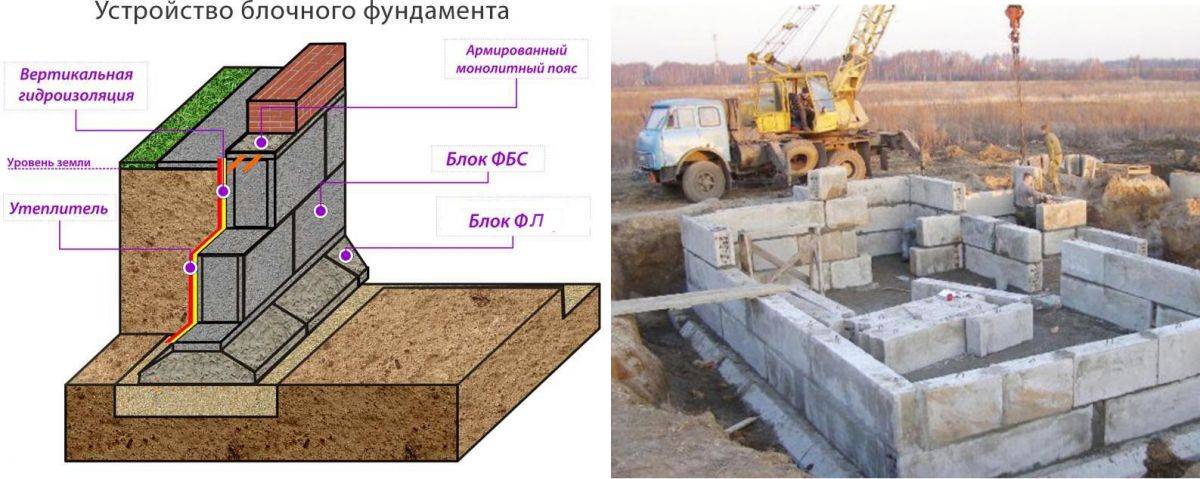

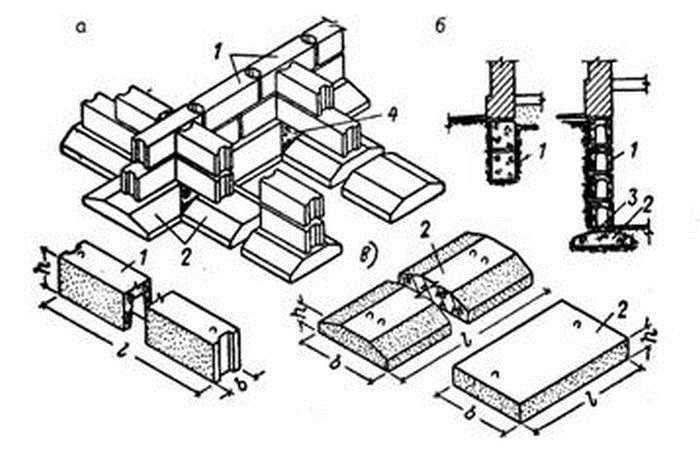

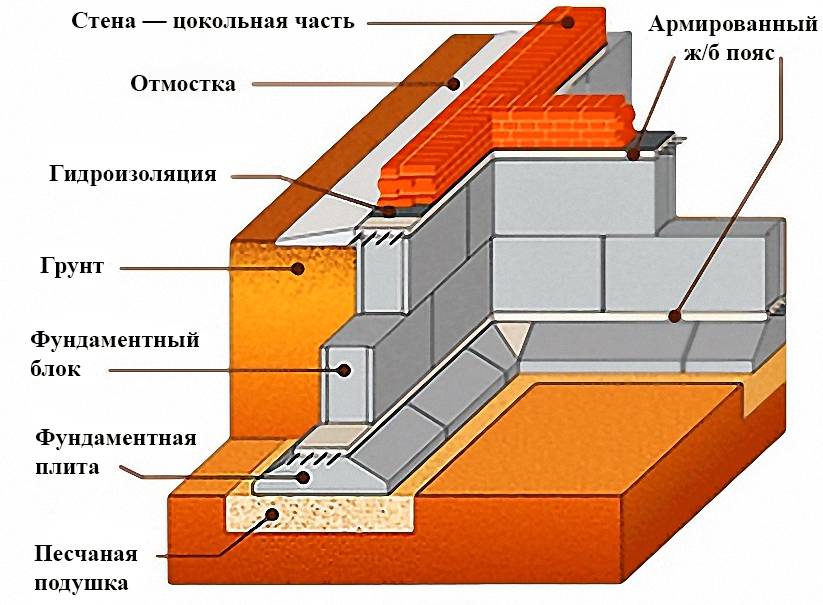

Фундамент из блоков и его применение

Блочная конструкция по смете выходит немного дороже монолитной ленты, но возводится гораздо быстрее нее. По несущим характеристикам они во многом схожи, главное чтоб на ФБС сбоку не оказывалось слишком сильное воздействие при пучении.

Быстрее рассматриваемого варианта можно сделать лишь фундамент на винтовых сваях. Но последний часто выбирают только для легких построек, для возведения стен которых взяты СИП панели или легкий газобетон. Основание из блоков более универсально. Соорудить его самостоятельно несложно. Представленная выше пошаговая инструкция позволит вам исполнить все, избежав возможных ошибок новичков.

Фундаментные блоки плюсы +и минусы

У каждой разновидности стройматериала есть плюсы и минусы. ФБС не является исключением. Для начала стоит рассмотреть достоинства блоков рассматриваемого образца. Фундамент из ФБС это:

• Наличие стандартов ГОСТ 13579-78, которые регламентируют производство блоков из бетона определенных размеров и характеристик
• Высокая скорость производства строительных работ. Цокольные помещения здания выкладываются в течение нескольких дней, что достигается за счет крана.
• Прочность блоков заводского производства подтверждается системой строгого контроля и автоматизированным процессом. Соблюдение пропорций составляющих при изготовлении
• ФБС положительно сказывается на конечном результате строительных работ
• Простота и универсальность. Для монтажных работ не нужны специальные навыки. С помощью широкого размерного ряда удается собрать основание здания подходящей конфигурации и сложности
• Возможность производства строительных работ в разных климатических условиях
• Удобство сборки становится возможным благодаря наличию монтажных петель и пазов

Говоря о недостатках ФБС, стоит отметить высокую стоимость стройматериала. Также к числу недостатков можно отнести большую мощность монолитного фундамента. Блоки из бетона требовательны к , что также в некоторых обстоятельствах усложняет работу. Швы между блоками нуждаются в гидроизоляции. Фундамент из ФБС необходимо утеплять от промерзания в холодных регионах страны.

Мелкозаглубленный ленточный фундамент МЗЛФ

Согласно СП 22.13330.2011 «СНиП 2.02.01-83*. Основания зданий и сооружений», вид МЗЛФ зависит от степени пучинистости грунта.

RolandspbУчастник FORUMHOUSE

Есть ограничения на тип фундамента при разных видах пучинистости грунта. Суглинок при различных показателях текучести может быть отнесен к любой группе по степени пучинистости, стало быть, при более текучем суглинке согласно СП надо делать монолит.

Так, МЗЛФ из монолитного железобетона рекомендуют делать на пучинистых грунтах с УГВ не выше 1 метра от поверхности земли.

Его закладывают выше уровня промерзания, на глубине 200-500 мм от поверхности. При невысокой стоимости изготовления для этих фундаментов характерна высокая надежность, они служат без ремонта по 15-20 лет.

Единственное: МЗЛФ нуждается в утеплении высокого качества – и ленты, и отмостки – чтобы снизить воздействие морозного пучения. По конструкции МЗЛФ делят на два вида: классического прямоугольного сечения и Т-образной формы.

Подошва МЗЛФ Т-образного сечения делает площадь опирания больше и работает на изгиб, а верхнее ребро принимает вертикальные нагрузки от вышерасположенных конструкций.

На мелкозаглубленных ленточных фундаментах с подошвой строят тяжелые каменные здания, а прямоугольные годятся для каркасников и деревянных строений.

На слабопучинистых и непучинистых грунтах можно делать мелкозаглубленную ленту из ФБС.

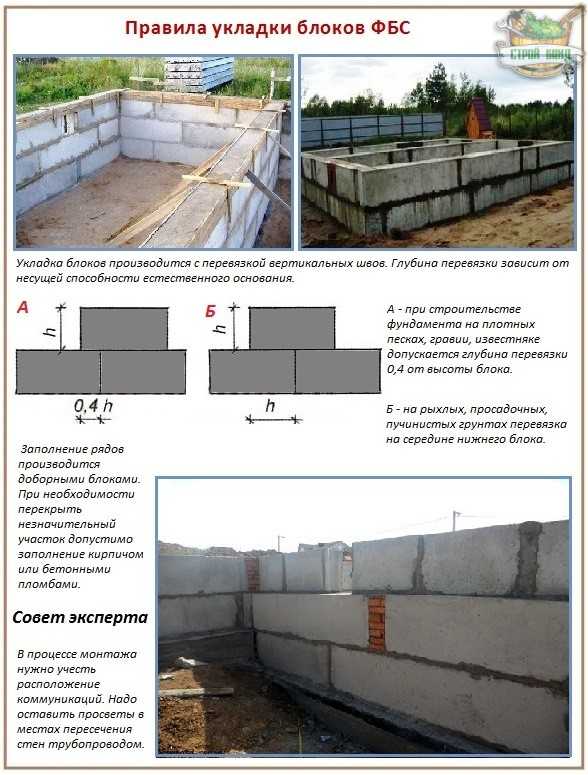

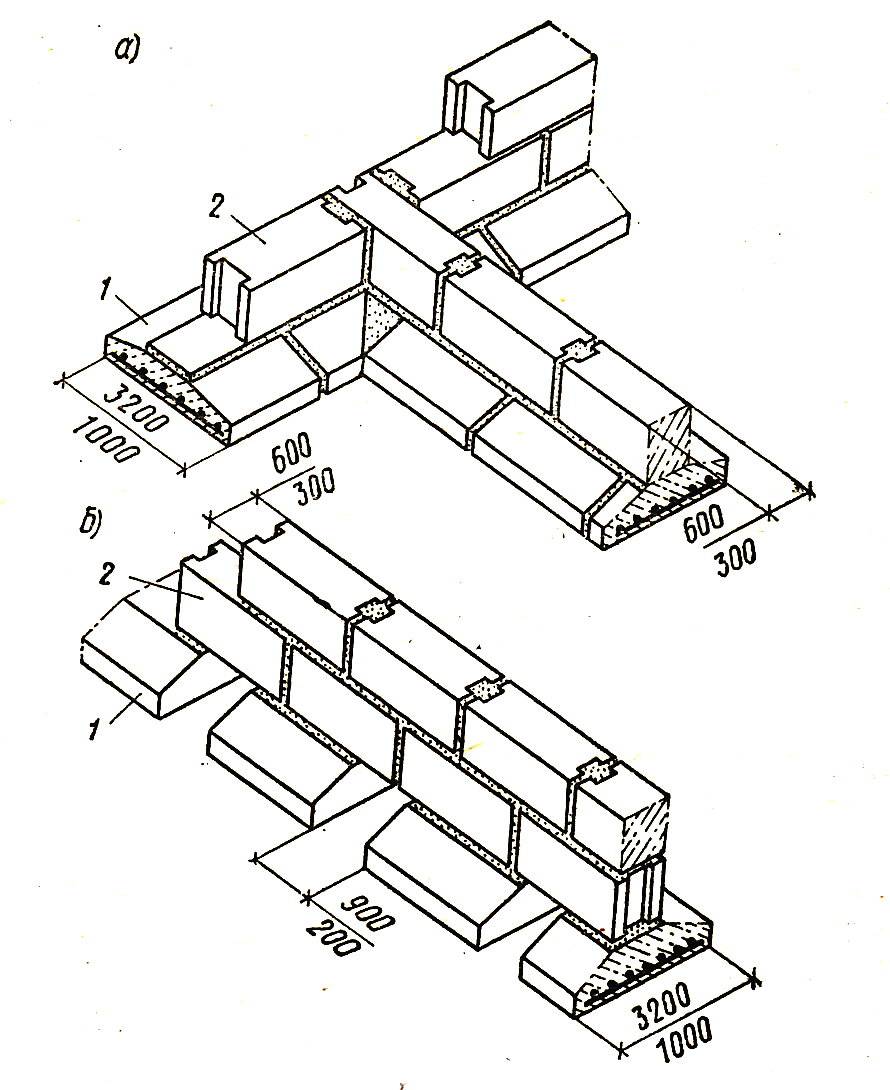

Особенности монтажа блоков

Блоки ФБС, цена которых составляет 730 руб. за штуку, обычно укладываются с использованием крана. В качестве раствора следует применять смесь марки М-100. На укладку одного изделия уходит примерно 15 л состава. Для ориентирования необходимо натянуть между углами веревку, чтобы легче выставлять блоки по горизонтали.

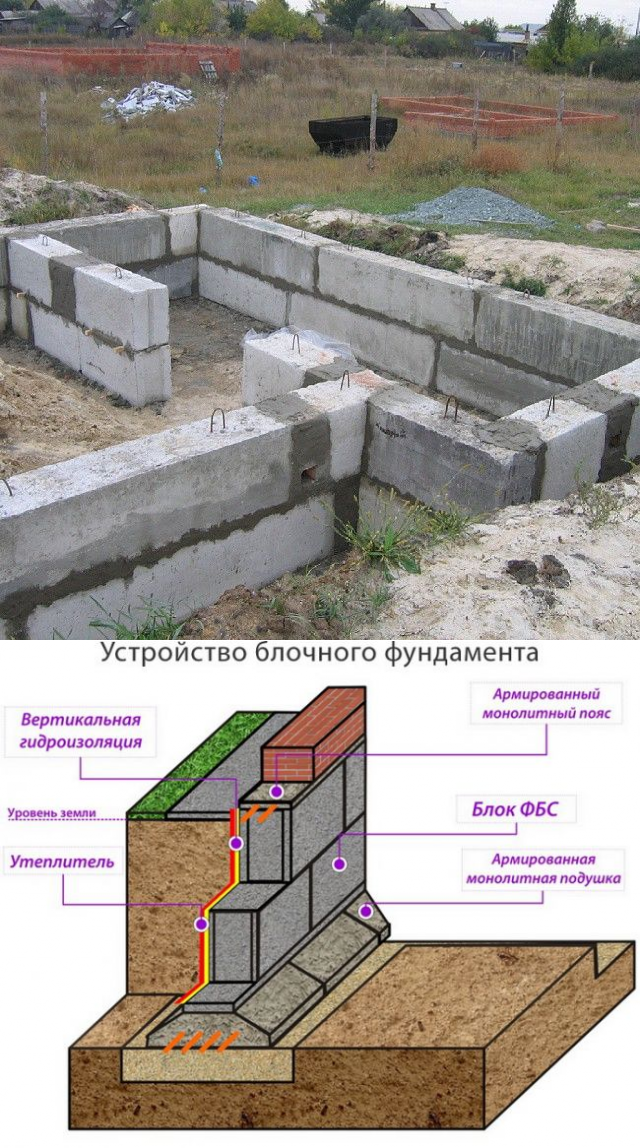

Для упрочнения конструкции основания по верхнему ряду отливается железобетонный пояс, толщина которого варьируется в пределах от 200 до 300 мм. Для армирования можно применить 10-мм арматуру. На этот пояс на следующем этапе будут укладываться плиты перекрытия

Некоторые строители оспаривают необходимость использования армопояса, утверждая, что описываемые в статье изделия достаточно равномерно способны распределить нагрузки, важно лишь правильно их уложить. Но на практике становится понятно, что устройство армопояса не рекомендуется игнорировать, хуже от него точно не станет. Конструкция возводится по определенной технологии

Она предусматривает установку опалубки по периметру стен фундамента, а также укладку армирующей сетки в опалубку. На заключительном этапе заливается бетон. На этом можно считать, что фундамент готов. Технология довольно трудоемка, но не является сложной. Если вы будете следовать инструкции, то получите прочное, надежное и безопасное основание, которое стоит сравнительно недорого

Конструкция возводится по определенной технологии. Она предусматривает установку опалубки по периметру стен фундамента, а также укладку армирующей сетки в опалубку. На заключительном этапе заливается бетон. На этом можно считать, что фундамент готов. Технология довольно трудоемка, но не является сложной. Если вы будете следовать инструкции, то получите прочное, надежное и безопасное основание, которое стоит сравнительно недорого.

Распространенные ошибки при укладке блоков

Эта информация направлена в первую очередь новичкам, чтобы акцентировать их внимание во избежание опасных ситуаций

Ошибки	Что делать для их предотвращения
Некачественная организация песчаной подушки	Уплотнение бетонной подушки необходимо выполнять тщательно, послойно, используя речной песок и смачивая его
Образование пустот и отверстий, не предусмотренных проектом	Подобные бреши ведут к разрушению изделия. Поэтому эти щели заполняют бетоном или кирпичом, не нарушая целостность блока, а сверху нанести раствор. Но прежде всего нужно строго следовать инструкциям по возведению сооружений

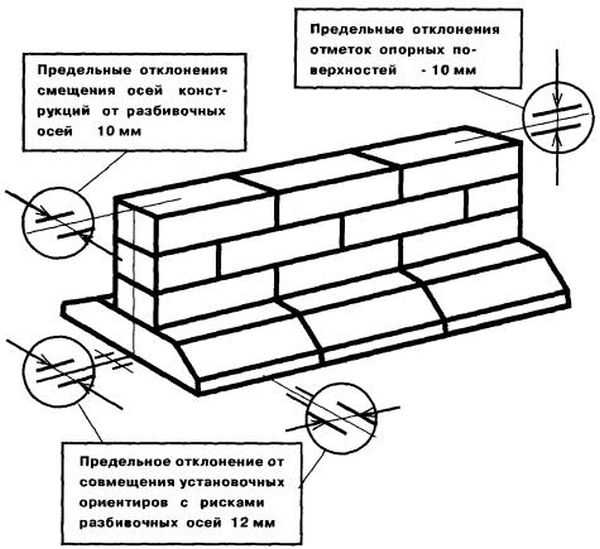

Превышение угла по горизонтали более чем на 2°, а по вертикали – на 3°	Это необходимо контролировать в течение всей работы специальными маячками, шнурами и уровнями
Сооружение фундамента без учета будущих коммунальных сетей	Этот вопрос решается на стадии закупки специальных для этого блоков

Некоторые рекомендации по укладке ФБС

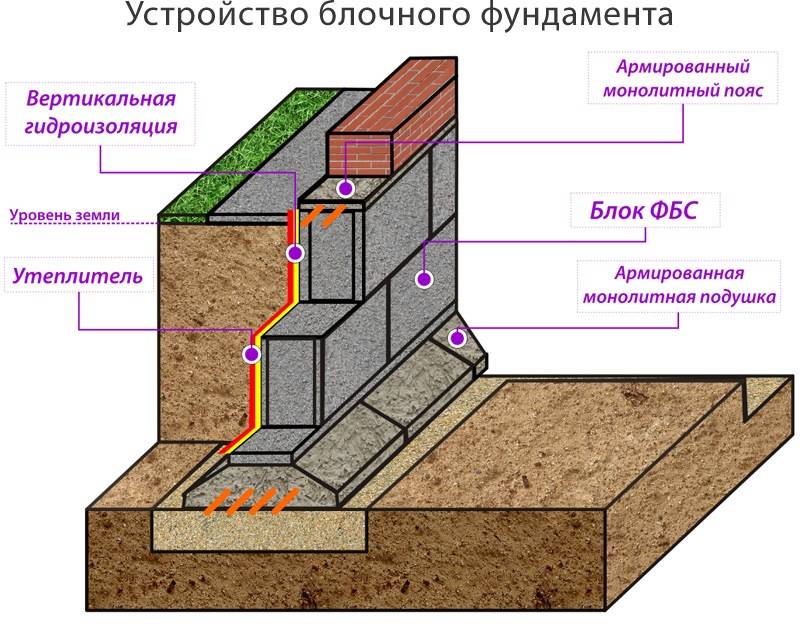

Не следует пренебрегать гидроизоляцией, которая будет предохранять бетон от разрушения под действием попадающей влаги. Для этой защиты используется рубероидное покрытие или тщательное битумное промазывание основания со всех сторон. Для утепления выбирается экструдированный пенополистирол или пенопласт, которые наклеивают снаружи и внутри.

Вышерассмотренная технология применяется чаще всего для мелкозаглубленного фундамента из ФБС. Если материал нужно уложить в пучинистый грунт, будет правильно делать монтаж по такой схеме:

• траншею копают на 0,4 м;
• на дно укладывают подушку твердого щебня и песка толщиной 0,3 м;
• монтируется арматура и сверху заливается раствор высотой 0,1 м;
• после застывания стяжки размещают промазанные битумом блоки;
• сверху делают еще один армирующий бетонный каркас.

Иногда в целях удешевления строительства легких сооружений без подвала и при необходимых почвенных условиях допускается «прерывистое» основание. Суть его заключается в размещении ФБС на расстоянии друг от друга в 0,7 м, но не больше. Экономия материалов при этом достигает 20 %. Но данная схема годится только для одно- и двухэтажных зданий.

Основные этапы работы

Строительство данного типа фундамента можно легко выполнить самостоятельно, специальных навыков для этого не требуется. Главное правильно соблюдать технологию строительства и не торопиться.

1. Подготовительные работы. В первую очередь нужно подготовить сам участок. Для этого надо срезать верхний слой почвы, растения также все удаляются. Как правило, удаляется около 30 см почвы. Под основанием это оставлять не рекомендуется. Если строительство планируется на глиняном участке, то ко всему вдобавок нужно положить гравийно-песчаный слой, толщина которого зависит от характеристик грунта. Помимо очистки, поверхность участка нужно тщательно выровнять.
2. План постройки. На поверхность земли требуется перенести схему строения с чертежей, используя для этого колышки и бечевку. Следует четко следить за полным соответствием с бумажным вариантом, поскольку от этого целиком зависит надежность и качество выполнения работ. Устройство столбчатого основания
3. Подготовка ям. Помочь в этом может экскаватор. Однако если вы не располагаете денежными средствами, с помощью лопаты вручную выполнить работу тоже можно. Ямы должны располагаться по осям. Укрепление ямы зависит от ее размеров. Если глубина не больше 1 м, то процесс укрепления можно упустить. В ином случае, копать яму придется с откосами и укреплять деревянными досками с распорками. Размер углубления тоже важен. Яма должна быть на 30 см больше предполагаемой глубины строящегося основания. Это нужно для того, чтобы была возможность сделать гравийно-песчаную подсыпку. Ширина тоже должна быть чуть больше для того, чтобы заливаемая опалубка, а также распорки чувствовали себя достаточно свободно.
4. Обустройство опалубки. Столбчатый фундамент из бетонных блоков требует хорошей опалубки. Для этого вам понадобится некоторое количество досок, толщина которых около 40 мм, а ширина – 150 мм. Возможен вариант использования ДСП, стального листа или влагостойкой фанеры, как альтернативу деревянным распоркам. Доски или другой выбранный материал необходимо ставить непосредственно к бетону.
5. Армирование фундамента. Данную процедуру нужно проводить в горизонтальном направлении. Используют для этих целей стержни А3, диаметр которых около 12-14 мм. Горизонтальные перемычки для этого нужно ставить на расстоянии друг от друга около 20 см. В качестве перемычек можно взять проволоку, диаметр которой около 6 мм. Для связывания столбов с самим ростверком через армированный каркас, нужно расположить стержни таким образом, чтобы стержни арматуры выходили над обрезом основания не менее 10-15 см.
6. Заливка столбов основания. Инструкция строительства этого фундамента требует заливку самих столбов. Заливать бетон необходимо в те трубы, которые будут и дальше находиться в земле вместе с самим фундаментом. Укладывать бетон необходимо слоями. Толщина каждого слоя должна составлять около 20-30 см. Подготовка к заливке столбов
7. Обустройство гидроизоляции столбов. Любой фундамент нуждается в защите от влаги. Для этого подойдут давно известные материалы, такие как, мастика горячего, а также холодного изготовления, оклеенные мембраны, а также обыкновенные битумный рубероид. Какой материал выбрал, решать вам. Строгих правил тут нет.
8. Строительство самого ростверка. Эта конструкция позволяет сделать столбчатый фундамент из блоков более крепким и надежным. Выполнять ростверку можно из железобетонных рандбалок или делать монолитным. В первом случае нужно достаточно хорошо соединить перемычки, используя для этого обрезки арматуры, которые нужно приварить горячей сваркой к монтажным петлям. После этого требуется усиление самой опалубки, а затем залить все бетоном, в том числе и арматурный каркас. Для этих целей подойдет бетонки марки М200. После этого бетону нужно дать время остыть, после чего, нужно провести гидроизоляцию, все образовавшиеся пазухи засыпать, и в конце производить укладку плит перекрытия.

Советы строителей

Подводя итоги, можно привести некоторые полезные советы строителей по данной теме:

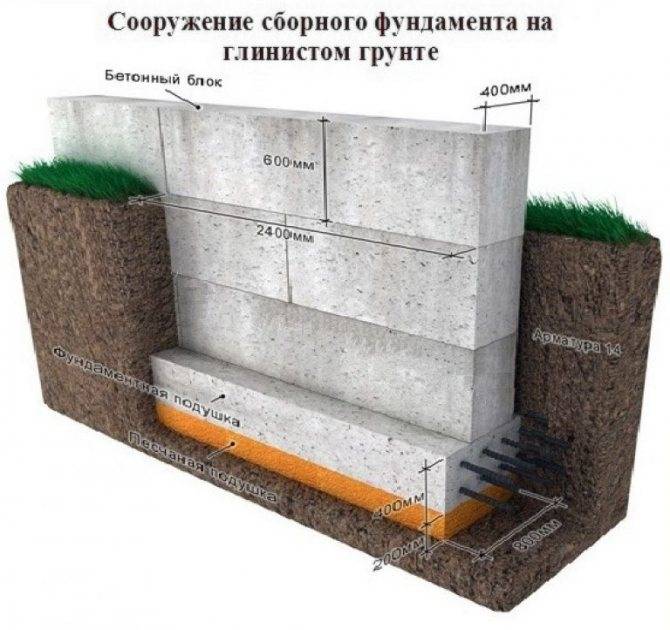

При строительстве зданий на глинистом грунте рекомендуется предварительно осуществить заливку монолитной плиты или ленты со сборным цоколем.
При установке блоков в несколько рядов необходимо уделить особое внимание точности разбивки, а также установить металлические штыри на глубину будущего погружения блоков в грунт.
При строительстве на участках с неблагоприятной почвой лучше обратиться за консультацией к геологам. Если потребуется, они порекомендуют добавить к двухслойной подушке еще и дополнительный песчаный слой.
Армирующий пояс всегда должен быть шире устанавливаемых блоков

Для повышения прочности конструкции он может быть реализован в виде верхнего и нижнего поясов.

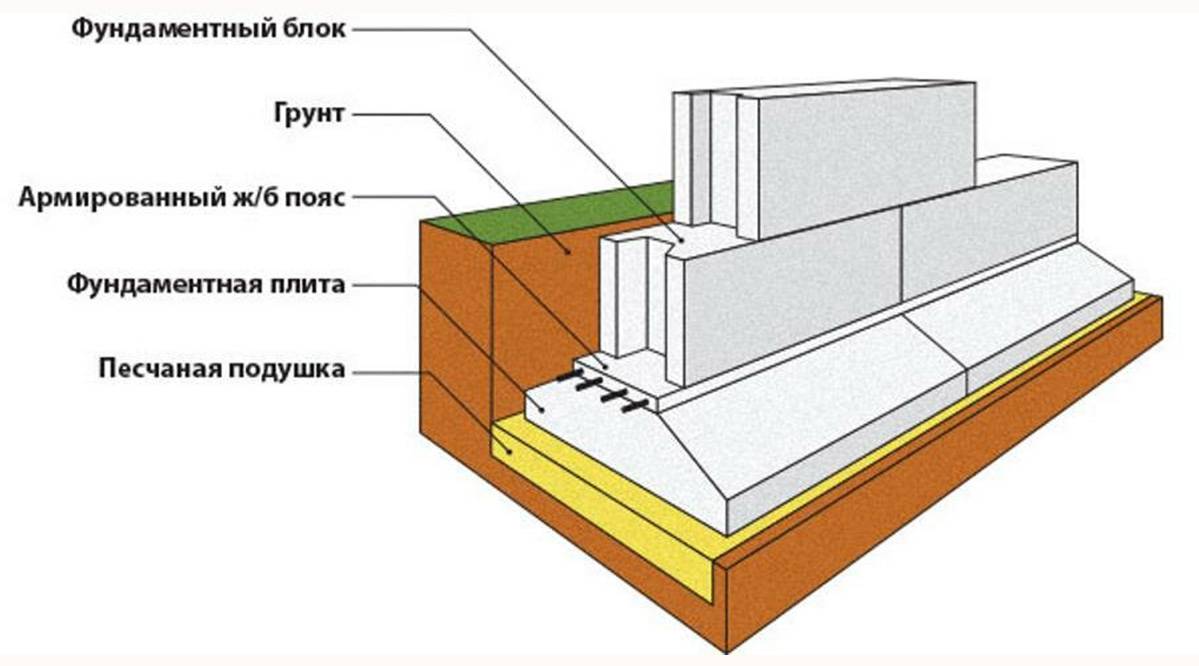

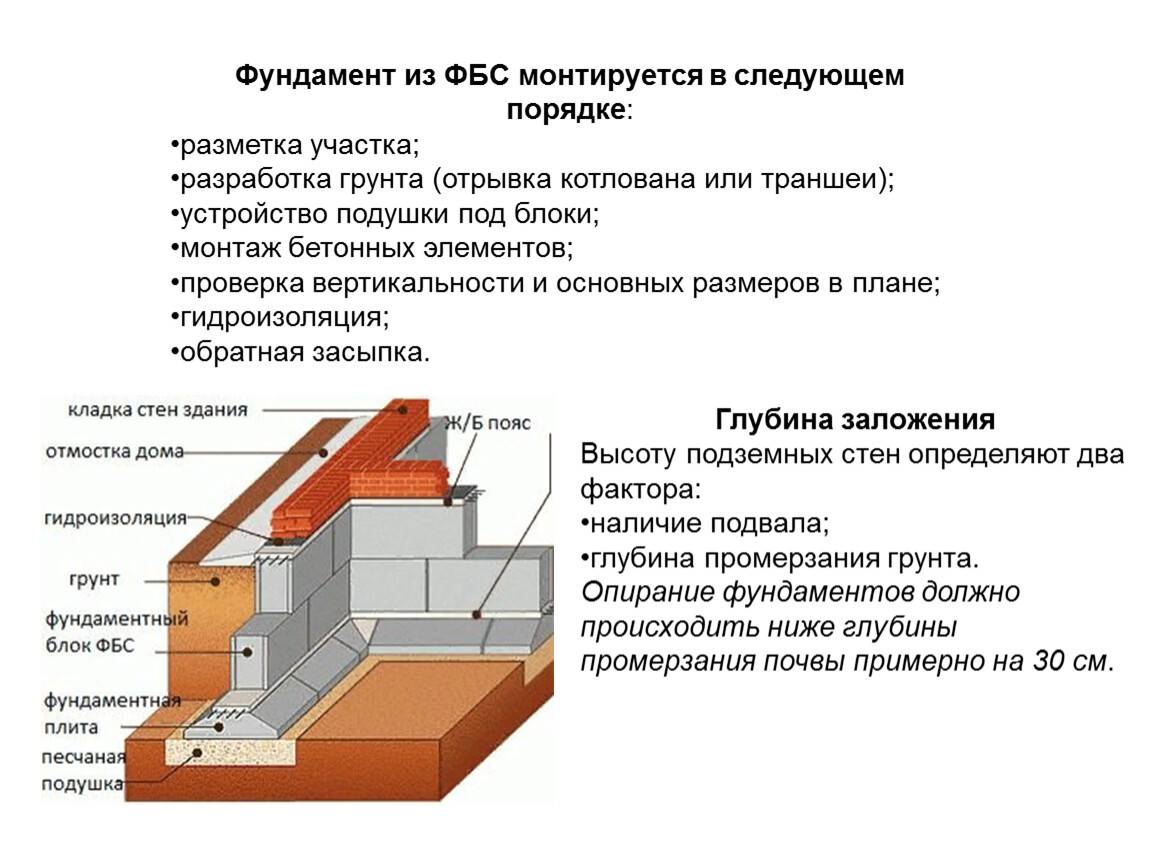

Монтаж

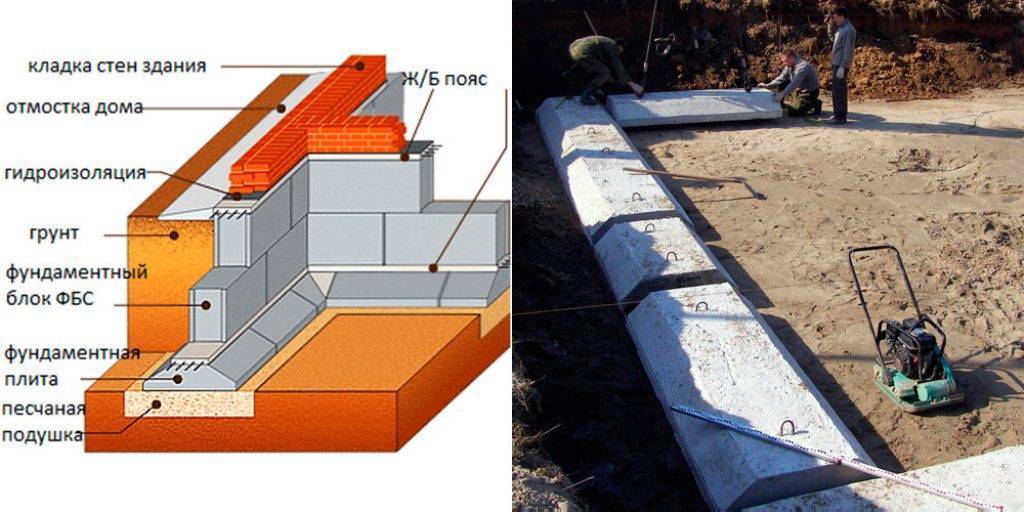

Сборка блочного фундамента, как и всех остальных, начинается с разметки и подготовки траншеи. Разметка проводится аналогично тому, как размечают ленточный фундамент, по сути это и есть сборный ленточный фундамент.

Для того чтобы определить ширину будущей траншеи, необходимо знать ширину блоков и прибавить к нему по двадцать сантиметров с каждой стороны. Такой зазор необходим по той причине, что в процессе сборки фундамента строители при помощи ломов корректируют точную установку фбс, а для этого необходимо иметь немного больше пространства, чем ширина фундаментных конструкций.

Глубина траншеи выбирается в зависимости от типа почвы. Если грунт глиняный, то необходимо заглубить фундамент ниже того уровня, до которого промерзает земля.

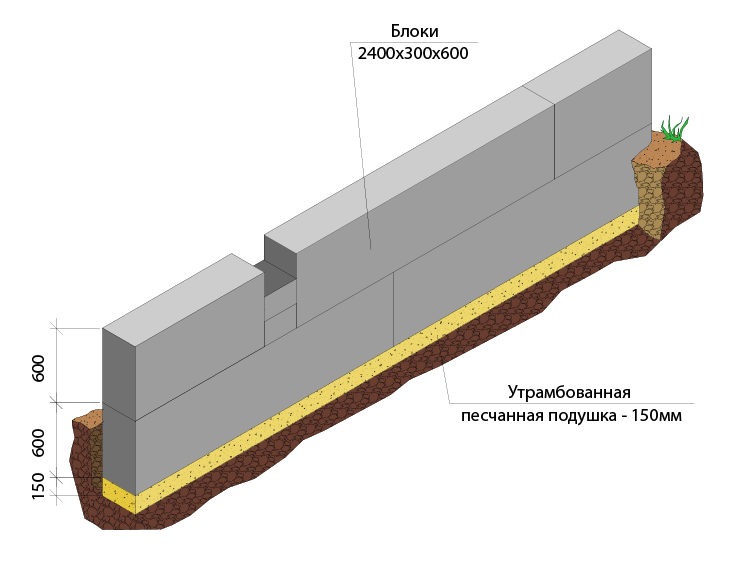

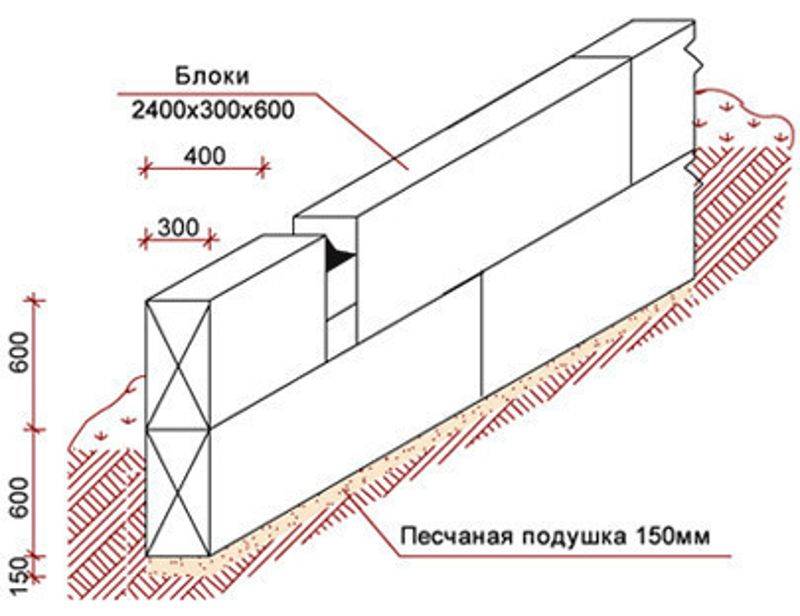

После подготовки траншеи изготавливается песчаная подушка. Толщина слоя песка со щебнем, при условии что грунт пучинистый, может достигать 30–35 см. Для нормальной почвы достаточно 15 см. После того как изготовлена подушка можно приступать к установке блоков.

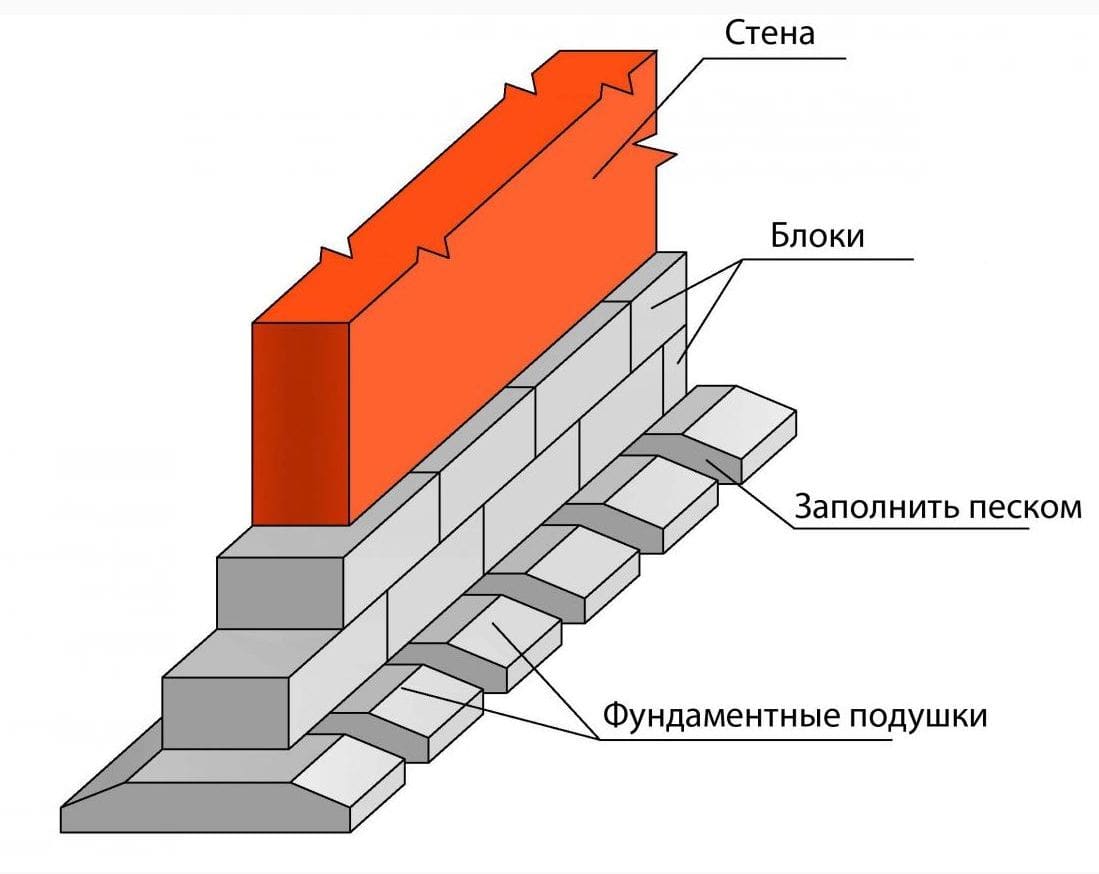

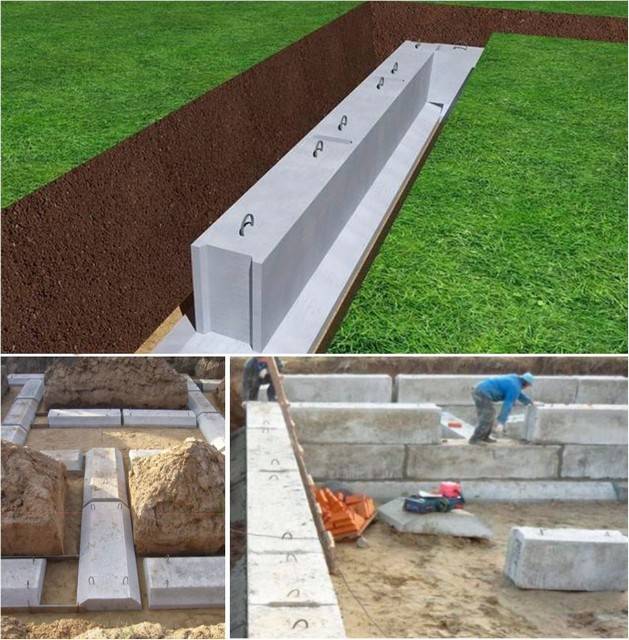

ФБС блоки устанавливаются друг за другом по всему периметру будущего строения. Места стыков заделываются бетонным раствором. В том случае если необходимо возвести фундамент в виде стен подвального помещения, устанавливать их друг на друга необходимо вразбежку, по принципу кирпичной кладки. Снаружи и изнутри стыки затираются штукатурным раствором для лучшей герметизации.

После того как сборка фундамента из фбс проведена, приступают к его гидроизоляции. Для изоляции такого типа фундамента можно применять любые доступные материалы, но лучше использовать обмазочную. При необходимости такой фундамент можно дополнительно утеплить. На стыке стен и фундамента необходимо проложить гидроизоляционный материа

Бетонные

В основе этого материала лежит бетон. В зависимости от его марки, от размеров арматуры и частоты ее укладки зависят прочностные характеристики блочного материала. Фундамент из бетонных блоков, это три разновидности блочного материала:

1. ФБП -пустотелые.
2. ФБС — сплошные.
3. ФБВ — сплошные, в которых сделаны вырезы для укладки коммуникационных сетей и заливки перемычек.

Первый тип самый распространенный. Изготавливают его или из тяжелого бетона, или из силикатного. Вторые изготавливают также из тяжелого бетона или из керамзитобетона. Фундамент из керамзитобетонных блоков является уже утепленным. Но есть у него минус — по сравнению с моделями из тяжелого бетона, у них прочностные характеристики ниже, поэтому рекомендуется использовать их под нетяжелые постройки: баня, гараж, сарай.

Они легче всех остальных, дешевле, правда, необходимо отметить неплохой показатель водонепроницаемости. Еще один плюс — это вырезы для заливки перемычек. Последние увеличивают показатель выдерживания давления на изгиб и смещение.

Третий тип — это, по сути, несъемная опалубка. Установка фундаментных блоков этого типа сопровождается дополнительной заливкой бетона в полости с предварительным укладыванием внутрь армирующего каркаса. Каркас собой представляет вертикально установленные штыри, которые обвязываются с горизонтально уложенной арматурой. Последние проходит сквозь все пустоты блоков для фундамента.

Бетонные камни имеют разные размеры и заливаются из разного типа бетонных растворов. В зависимости от габаритов их применяют или под тяжелые строения, или под легкие. На фото ниже показаны соотношения размеров бетонных блоков под фундаменты с их массой и объемом.

Из таблицы хорошо видно, что в марке уже заложены размеры. Это не вся классификация, потому что в таблице не указаны материалы с небольшими размерами. К примеру, ФБС 2-2-4, вес которого составляет 30 кг, что дает возможность проводить монтаж без привлечения тяжелой техники.

Какой фундамент лучше блочный или ленточный — Фундамент своими руками

При составлении калькуляции на производство строительных работ стоимость возведения фундаментов составляет четвертую часть всех расходов на постройку здания.

Каждый индивидуальный застройщик не отказался бы сэкономить значительные денежные средства на этой части строительных работ, соблюдая при этом баланс соотношения цены и качества, а в случае с фундаментами, еще прочности и надежности.

Для технико-экономического сравнения можно рассмотреть стоимость возведения популярных видов фундаментных конструкций: монолитный бетонный и сборный из блоков ФБС.

Монолитные и сборные основания: сравнительная характеристика

Чтобы дать сравнение и сделать вывод – какой фундамент дешевле: монолитный или сборный из блоков ФСБ, необходимо разобраться в их устройстве и монтаже.

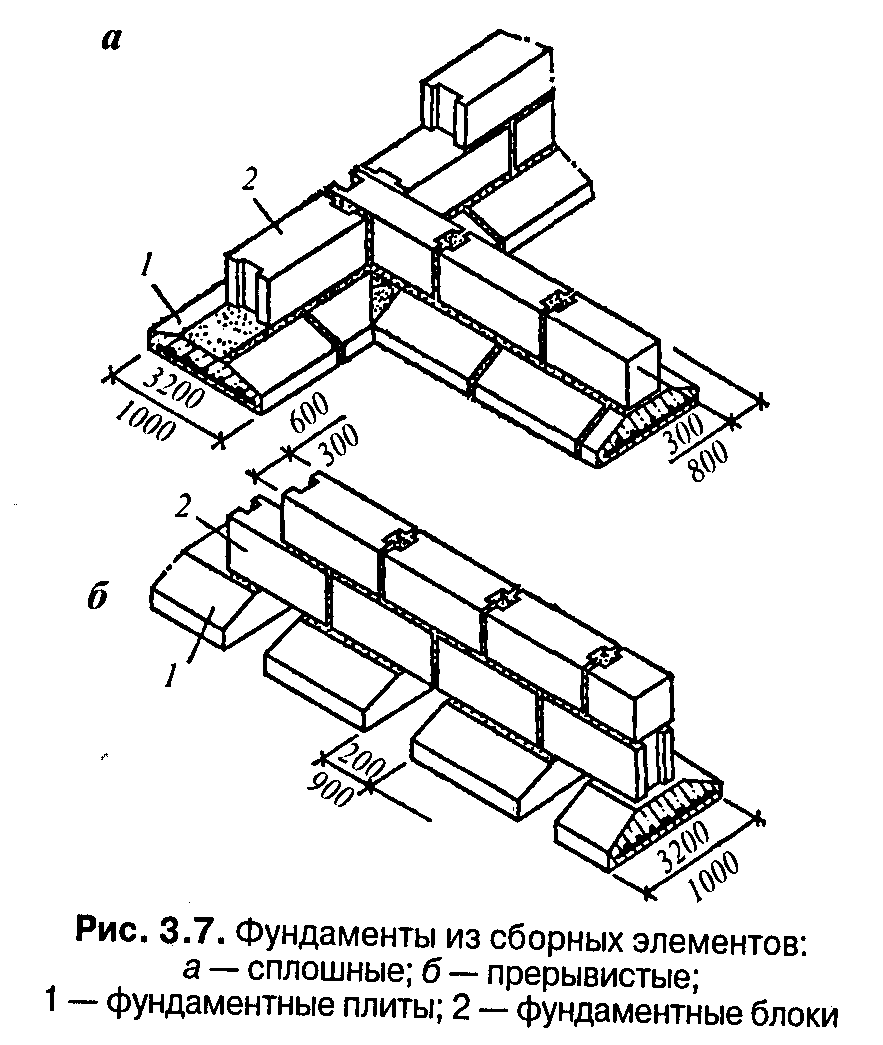

Монолитные бетонные и сборные несущие конструкции могут иметь два вида исполнения: ленточные и столбчатые. Существует множество отличий при производстве работ по устройству этих видов фундаментных конструкций:

Блочные конструкции рекомендуется применять для устройства заглубленных фундаментов.

Готовые ФБС значительно ускоряют кладку подземной части дома, и поэтому сборные фундаменты дешевле, чем другие виды.

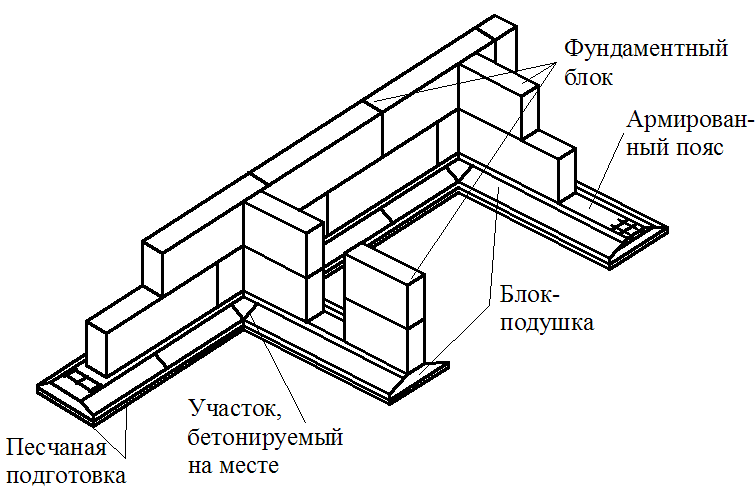

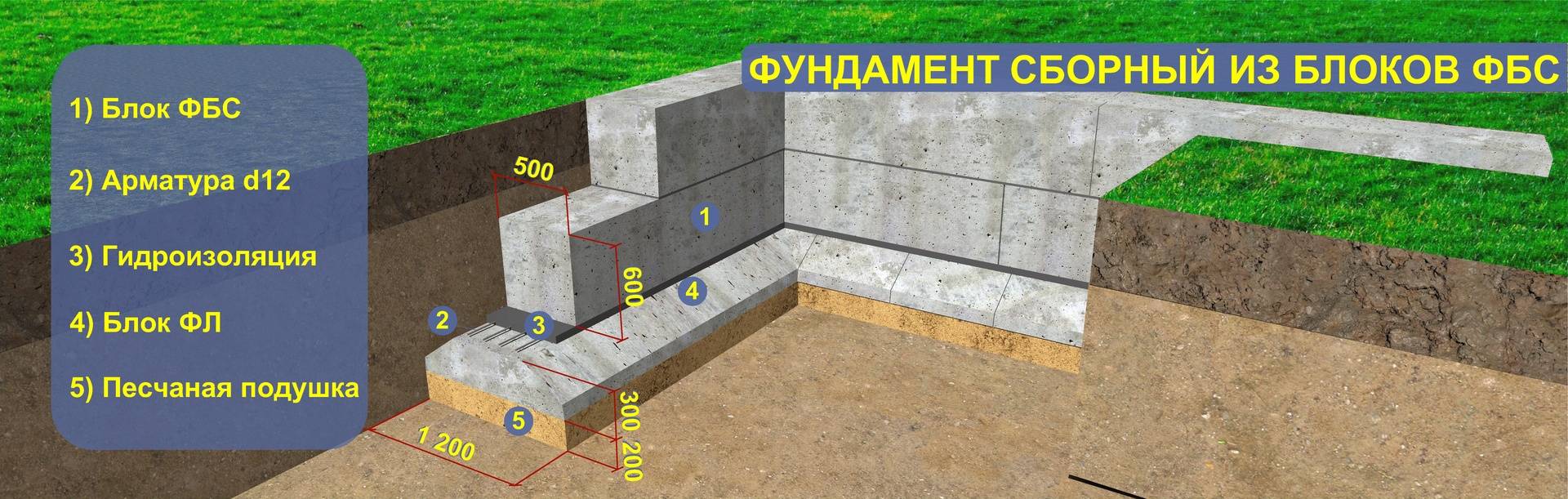

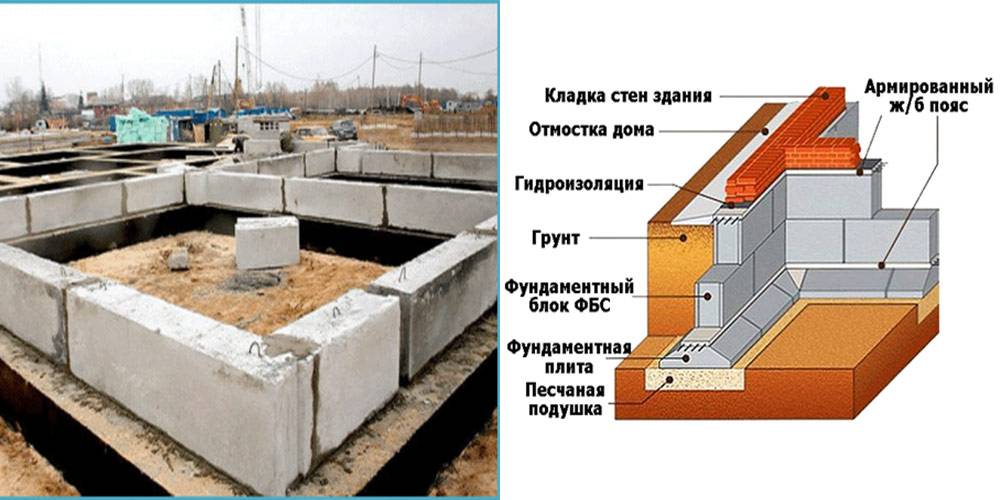

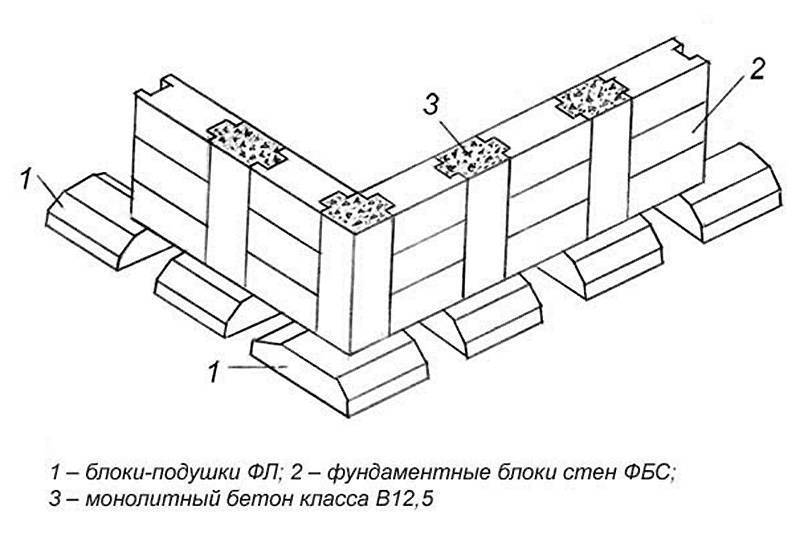

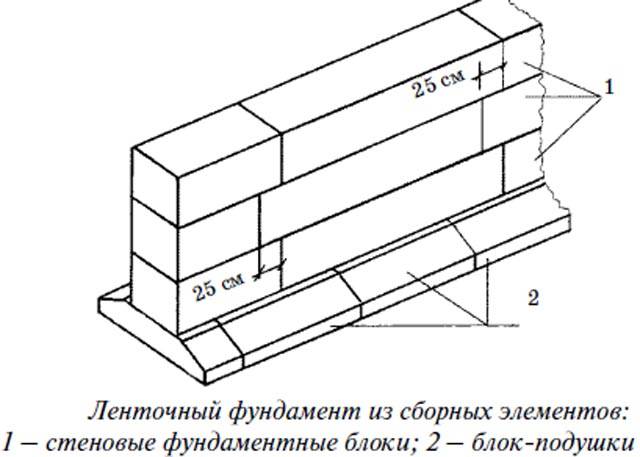

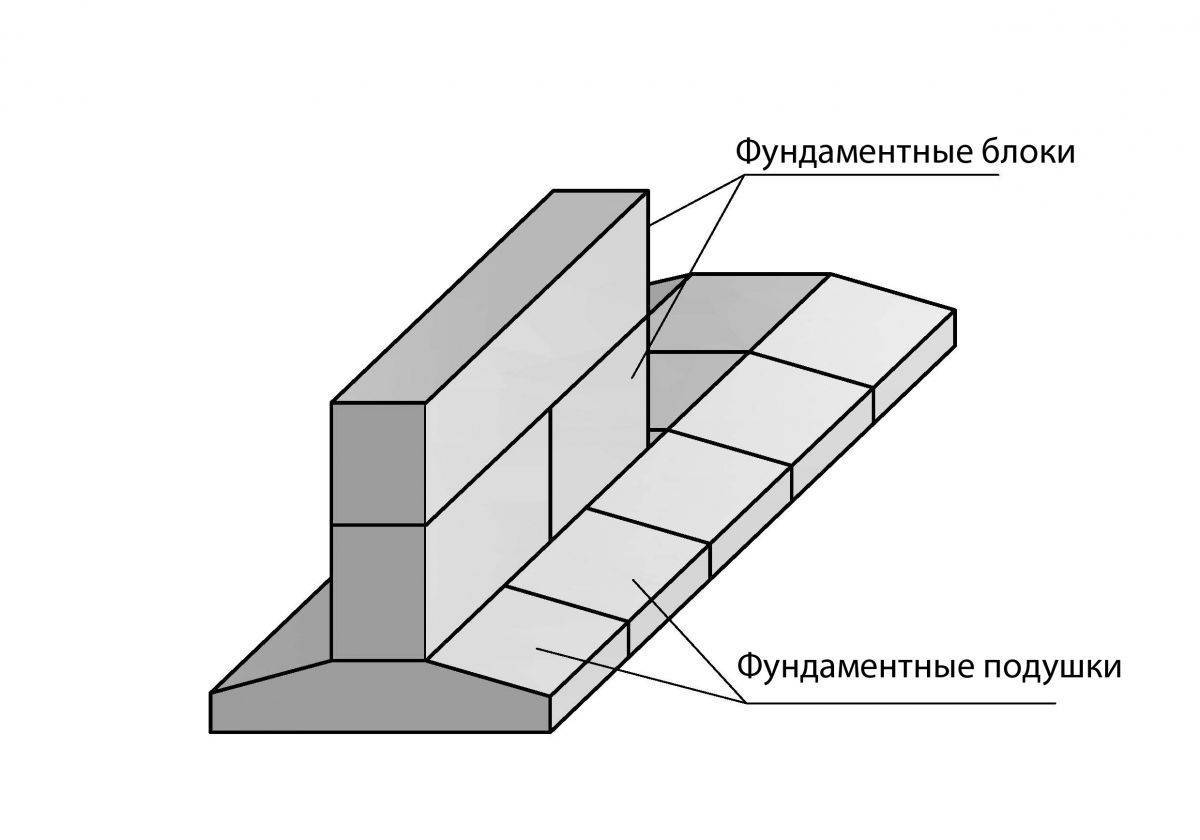

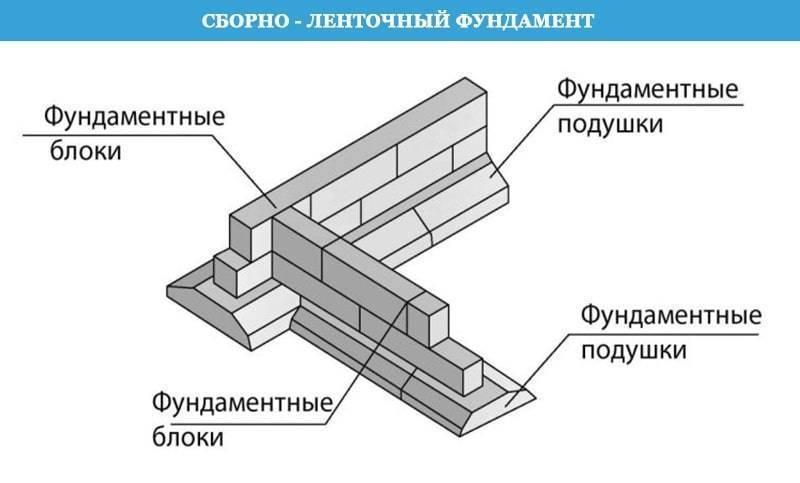

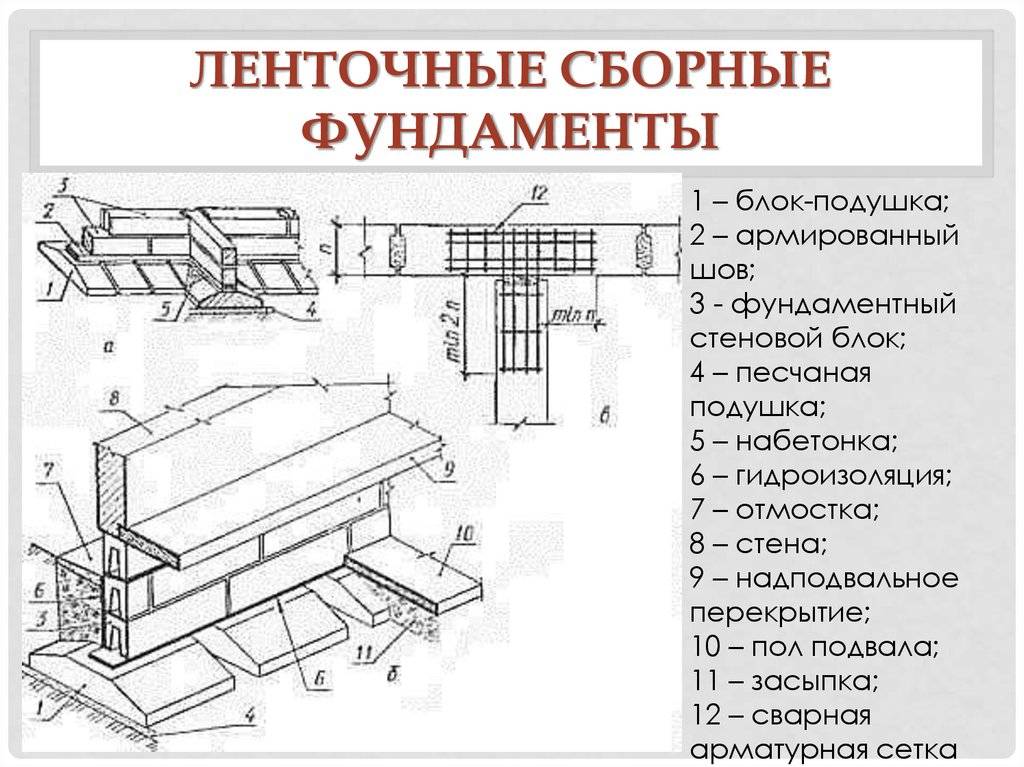

Сборная блочная фундаментная лента, выполненная из блоков ФБС

Сравнение монолитного и блочного фундаментов

В сравнительной таблице можно увидеть основные различия устройства и монтажа фундаментов:

• Объемы земляных работ для устройства обоих видов несущих конструкций примерно одинаковые с небольшим перевесом для монолитной конструкции, для которой понадобится немного больше места при армировании и монтаже опалубочной системы.
• Ценовая стоимость сборного железобетона и готовой бетонной смеси для монолитного бетонного массива практически одинакова.
• Фундаментные блоки укладываются на слой цементно-песчаного раствора при помощи автокрана.
• Монолитная лента требует значительно больше затрат на приобретение материалов для опалубки и армирования, изготовления арматурных каркасов и их монтажа, изготовления бетона (при малых объемах) или покупки с доставкой бетоновозом – миксером товарного бетона и укладки бетонной смеси в конструкцию ленты. Сюда еще надо добавить трудозатраты на уплотнение бетонной смеси вибрированием и уход за бетоном в течение 3 – 7 дней до набирания им 70% прочности.
• Стоимость машиносмены автокрана для выгрузки и монтажа сборного блочного конструкции составляет около 12000 рублей. Монтаж ФБС способно выполнить за несколько дней звено рабочих – монтажников в количестве 3-х человек. Если провести простейшие расчеты, можно сделать следующие выводы, что совокупность затрат на аренду автокрана, зарплату монтажников и покупку цементного раствора будет в два или три раза дешевле, чем выполнение аналогичных работ при производстве работ по возведению монолитного несущего конструктива.

Комбинированный совмещенный способ устройства фундаментов

На основании перечисленных условий производства работ и экономической целесообразности можно сделать однозначный вывод, что ленточный фундамент из блоков ФБС будет лучше по всем показателям, чем монолитный.

Экономия при устройстве блочной конструкции

Существует несколько дополнительных возможностей снизить затраты на устройство конструкций из блоков. Например:

1. При монтаже использовать блоки б/у в хорошем состоянии, цена которых будет в несколько раз ниже новых.
2. Возможность сооружения блочного фундамента зимою, когда на монтажные работы предлагаются большие сезонные скидки.
3. Сочетание при устройстве сборного фундамента как и блоков ФБС, так и мелкоразмерных камней (шлакоблока или кирпича).

Такие несложные мероприятия позволяют значительно снизить стоимость возведения сборного несущего основания дома.

Особенности выбора

Несмотря на сравнительные ценовые показатели, нельзя так однозначно подходить к выбору: ФБС или монолит. Бывают случаи, когда лучше сделать выбор в сторону более дорогой конструкции фундамента и обеспечить при этом максимальную надежность и прочность всего строения.

Известно, что любая монолитная конструкция будет более прочной, чем сборная из отдельных фрагментов. Эта истина идеально подходит к фундаментным массивам. Армированный бетонный блок сам по себе представляет единый монолит, но конструкция, собранная из отдельных фундаментных блоков, не будет полностью целой и монолитной. Это нужно учитывать при выборе вида несущего основания.

Если на участке под застройку имеется грунтовое основание с возможным сдвигом в горизонтальной плоскости, сборный фундамент может оказаться в крайне неустойчивом положении, что может привести к потере целостности массива фундамента.

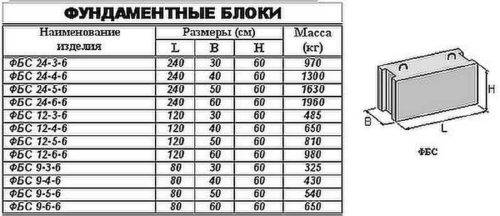

Какие бывают (размеры)

Исходя из названия, основное предназначение ФБС, это изготовление основания и стен дома. Регламентирует размеры фбс блоков ГОСТ 13579-78. Согласно этому нормативному документу, размеры фундаментных блоков  могут быть:

• высота h– 0.3, 0.6 мм;
• ширина B – 0.3, 0.4, 0.5 и 0.6 м;
• длина L – 0.6, 0.8, 0.9, 1.2 и 2.4 метра.

Блок фбс, фото

Марка	Размеры, мм	Масса, т	Класс бетона	Расход материалов
	L	B	H			Бетон, м3	Сталь, кг
ФБС24.3.6	2380	300	580	0.97	В7,5	0.406	1.46
ФБС24.4.6	2380	400	480	1.3	В7,5	0.543	1.46
ФБС24.5.6	2380	500	580	1.63	В7,5	0.679	2.36
ФБС24.6.6	2380	600	580	1.96	В7,5	0.815	2.36
ФБС12.2.6	1180	200	580	0.32	В7,5	0.133	0.76
ФБС12.3.6	1180	300	580	0.485	В7,5	0.203	0.76
ФБС12.4.6	1180	400	580	0.64	В7,5	0.265	1.46
ФБС12.5.6	1180	500	580	0.79	В7,5	0.331	1.46
ФБС12.6.6	1180	600	580	0.96	В7,5	0.398	1.46
ФБС12.2.3	1180	200	280	0.16	В7,5	0.066	0.38
ФБС12.3.3	1180	300	280	0.24	В7,5	0.1	0.38
ФБС12.4.3	1180	400	280	0.31	В7,5	0.127	0.74
ФБС12.5.3	1180	500	280	0.38	В7,5	0.159	0.74
ФБС12.6.3	1180	600	280	0.46	В7,5	0.191	0.74
ФБС9.2.6	880	200	580	0.235			0.36
ФБС9.3.6	880	300	580	0.35	В7,5	0.146	0.76
ФБС9.4.6	880	400	580	0.47	В7,5	0.195	0.76
ФБС9.5.6	880	500	580	0.59	В7,5	0.244	0.76
ФБС9.6.6	880	600	580	0.7	В7,5	0.293	1.46

Совет: если при покупке обнаружилось, что размеры фбс блока отличаются от представленных выше, значит стоит задуматься, прежде чем покупать такой материал. Вероятно он произведен кустарно и его качество вызывает подозрение.

Подготовительные работы

Возведению фундамента будут предшествовать подготовительные работы, алгоритм которых описан ниже:

1. Проведение предварительного расчета блочного фундамента, для этого чаще всего используют специальное программное обеспечение, при помощи которого вводятся основные технические характеристики возводимого строения и осуществляется раскладка блоков. Это позволит на начальной стадии определить особенности крепежа отдельных элементов конструкции.
2. Во время проведения расчетов необходимо определить месторасположение коммуникаций, поскольку для них потребуется проделать отверстия в блоках. Сведения об этом следует указать при покупке материала.
3. Создание бумажного или электронного проекта строительной площадки, на которой должны быть отмечены места, в которых будет размещаться техника, материал и прочие объекты.
4. Первичная подготовка места строительства подразумевает удаление верхних слоев грунта. Быстрее всего осуществить этот процесс можно при помощи экскаватора; убранную землю необходимо размещать поблизости, поскольку она еще может потребоваться для проведения обратной засыпки.
5. Необходимо осмотреть полученный котлован и осуществить разметку осей будущих стен постройки. Для этих целей можно применить деревянные колышки и достаточно прочную леску.
6. На финальном этапе подготовительных работ можно организовать внутренний дренаж основанием, хотя это и не является обязательным условием, если в ходе строительства будет обеспечена качественная гидроизоляция пола и стен возводимой постройки.
