Как и зачем проводить измерения
Диаметр поможет измерить специальный прибор. Практически у каждого мастера и практически у всех интересующихся техникой мужчин, есть в наличии штангенциркуль. Альтернативным измерительным прибором может стать и микрометр, который бывает механическим или электронным. Последний вариант намного эффективнее, ведь он не требует от человека специальных знаний. Электроника сама проводит измерения. Хотя такая модель будет стоить дороже и найдется в инвентаре не каждого домашнего мастера.
Измерению подвергается сама жила провода без изоляции. Поэтому перед выполнением замеров следует очистить небольшой кусок кабеля от обмотки и зачистить его до появления металла. В большинстве случаев такие манипуляции разрешают проводить даже торговцы. Альтернативным вариантом станет приобретение небольшого отрезка провода и проведение измерений на нем.
С помощью тех же измерительных приборов осуществляют замер диаметра. Подставив значение параметра в формулу или таблицу, получают настоящее значение сечения провода.
С точки зрения точности показаний, наиболее точным считается микрометр. Электронные модели обоих приборов дадут максимально точные результаты.
Альтернативным способом определения диаметра без измерительных приборов является использование стандартной линейки и отвертки. Этот вариант требует зачистки довольно обширного пространства, что не позволит сделать ни один продавец. Поэтому придется обязательно купить тестовый небольшой отрезок провода. Достаточно оголить жилу на 10 см. На цилиндрическую часть отвертки наматывают спиралью свободную от обмотки жилу. Каждый виток должен плотно прилегать к соседнему. Все они должны оказаться полными. Это значит, что обе стороны провода должны торчать в одном направлении.
Допускается создать около 10 витков. К началу первого прикладывают линейку в нулевой точке. Измеряется длина спирали, а затем это значение делят на количество витков. Результатом исчислений и становится диаметр провода.
Получение сечения по формуле
После того как диаметр провода будет найден, можно переходить непосредственно к проведению подсчетов сечения. Так как любой провод имеет круглое сечение, придется найти площадь круга. Для этого подходит формула S=πR2. Чтобы получить значение R или радиуса, необходимо имеющийся диаметр разделить на 2.

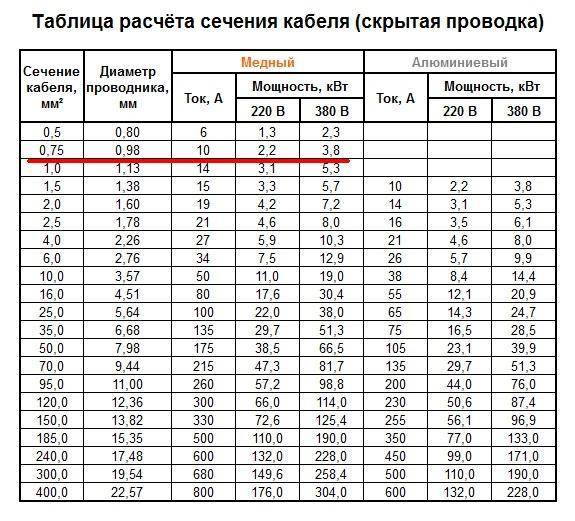

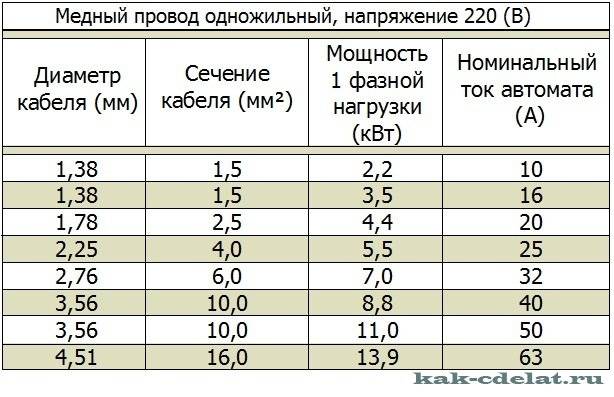

Таблица соответствия диаметров

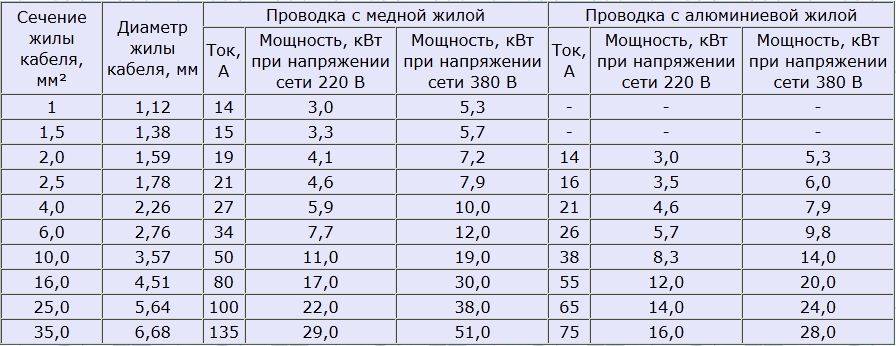

Для определения сечения провода по диаметру, достаточно рассмотреть специальную таблицу. Она является официально признанным стандартом и включает в себя все значения. В ней представлены диаметры от 0,8 мм до 5,64 мм. Каждому из них соответствует определенное значение сечения. Оно колеблется в пределах от 0,5 мм2 до 25,0 мм2 соответственно.

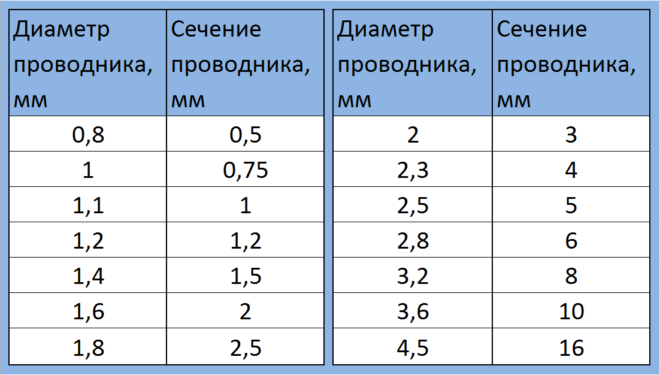

Работать с таблицей гораздо проще, так не нужно использовать измерительные приборы. Каждый производитель кабельной продукции обязан указывать на проводах маркировку. Обязательной ее частью является указание диаметра. Хотя многие производители и искажают значение, в большинстве случае погрешность небольшая.
То же самое правило касается и измерительных приборов. Эталонных штангенциркулей очень мало, и купить их себе позволит лишь крупная компания или производство. Да и в быту от них нет видимой пользы. Соответственно, любой измерительный прибор имеет свою погрешность. Поэтому если результат вычислений примерно совпал с табличным значением, можно смело покупать провод.
Недобросовестные производители часто заявляют больший диаметр, чем фактический размер. Поэтому измерить его значение любым вышеописанным способом все же придется. Если же выявлена такая продукция, то стоит поискать другого производителя или же купить кабель с большим диаметром. В первом случае придется длительное время поискать честного производителя. Во втором – потратить большую сумму.
Как проверить сечение многожильного кабеля
Многожильный кабель или провод – это изделие, которое вместо одной цельной жилы состоит из множества проводков, переплетенных между собой. Для подсчета сечения придется изначально определить диаметр. Способ его получения абсолютно идентичен вышеописанным методам. Все дальнейшие расчеты проводят по аналогичной схеме.
При покупке провода нужно обратить внимание на его изоляцию. Она должна быть везде одинаковой, иметь единый параметр толщины по всей длине. Идеальным вариантом является поиск продукции, которую изготовили по ГОСТу, а не по ТУ
Идеальным вариантом является поиск продукции, которую изготовили по ГОСТу, а не по ТУ.
«Протоптанные» пути вычислений
Все существующие расчетные способы опираются на выведенный Омом закон, согласно которому сила тока, помноженная на напряжение, равняется мощности. Бытовое напряжение – величина постоянная, равная в однофазной сети стандартным 220 В. Значит, в легендарной формуле остаются лишь две переменные: это ток с мощностью. «Плясать» в расчетах можно и нужно от одной из них. Через расчетные значения тока и предполагаемой нагрузки в таблицах ПУЭ найдем требующийся размер сечения.
Обратите внимание, что сечение кабеля рассчитывают для силовых линий, т.е. для проводов к розеткам
Линии освещения априори прокладывают кабелем с традиционной величиной площади сечения 1,5 мм².
Если в обустраиваемом помещении нет мощного диско-прожектора или люстры, требующей питания в 3,3кВт и больше, то увеличивать площадь сечения жилы осветительного кабеля не имеет смысла. А вот розеточный вопрос – дело сугубо индивидуальное, т.к. подключать к одной линии могут такие неравнозначные тандемы, как фен с водонагревателем или электрочайник с микроволновкой.
Тем, кто планирует нагрузить силовую линию электрической варочной поверхностью, бойлером, стиральной машиной и подобной «прожорливой» техникой, желательно распределить всю нагрузку на несколько розеточных групп.

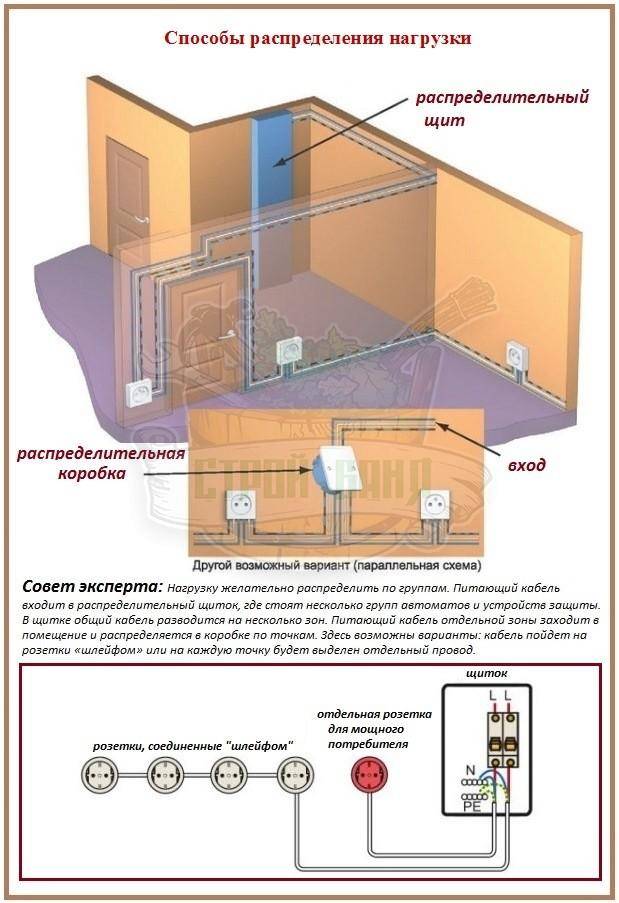

Если технической возможности разбить нагрузку на группы нет, бывалые электрики рекомендуют без затей прокладывать кабель с медной жилой сечением 4-6 мм². Почему с медной токоведущей сердцевиной? Потому что строгим кодексом ПУЭ прокладка кабеля с алюминиевой «начинкой» в жилье и в активно используемых бытовых помещениях запрещена. Сопротивление у электротехнической меди гораздо меньше, тока она пропускает больше и не греется при этом, как алюминий. Алюминиевые провода используются при устройстве наружных воздушных сетей, кое-где они еще остались в старых домах.
Для поиска табличных значений мощности и допустимой силы тока можно пользоваться обоими показателями. Если в таблице указан размер площади сечения в мм², а нам известен только диаметр в мм, площадь нужно найти по следующей формуле:
Значение
Выбор качественного кабеля для последующего монтажа электропроводки – это чуть ли не главный вопрос во всем этом мероприятии. Смысл его значимости заключается в том, что при установке некорректно подобранного кабеля он может быстро прогореть, а заменить его будет уже довольно затруднительно. Это ведь не розетка и не выключатель, которые можно с легкостью поменять. Более того, последствия перегорания проводки могут быть весьма плачевными
Поэтому здесь важно свести весь риск к минимуму. А добиться этого можно при условии выбора кабеля нужного диаметра
Провода с 2-5 жилами это будут или предпочтение будет отдано одножильной проводниковой системе, решите вы сами уже в процессе определения нужного провода, исходя из конкретно ваших условий потребления электроэнергии в квартире. Но первоначально нужно уметь ориентироваться именно в размере сечения кабеля, ведь от правильного подбора этого размера зависит и безопасность во всем доме.
Как вычислить сечение многожильного провода
Многожильный провод, или как его называют еще многопроволочный или гибкий, представляет собой свитые вместе одножильные проволочки. Для вычисления сечения многожильного провода нужно сначала вычислить сечение одной проволочки, а затем полученный результат умножить на их число.
Рассмотрим пример. Есть многожильный гибкий провод, в котором 15 жил диаметром 0,5 мм. Сечение одной жилы равно 0,5 мм×0,5 мм×0,785 = 0,19625 мм2, после округления получим 0,2 мм2. Так как у нас в проводе 15 проволочек , то для определения сечения кабеля нужно перемножить эти числа. 0,2 мм2×15=3 мм2. Осталось по таблице определить, что такой многожильный провод выдержит ток 20 А.
Можно оценить нагрузочную способность многожильного провода без замера диаметра отдельного проводника, измеряв общий диаметр всех свитых проволочек. Но так как проволочки круглые, то между ними находятся воздушные зазоры. Для исключения площади зазоров нужно полученный по формуле результат сечения провода умножить на коэффициент 0,91. При замере диаметра надо проследить, чтобы многожильный провод не сплющился.
Рассмотрим на примере. В результате измерений многожильный провод имеет диаметр 2,0 мм. Рассчитаем его сечение: 2,0 мм×2,0 мм×0,785×0,91 = 2,9 мм2. По таблице (смотри ниже) определяем, что данный многожильный провод выдержит ток величиной до 20 А.
Рассчитать сечение многожильного провода удобно с помощью онлайн калькулятора, достаточно ввести диаметр одной проволочки и количество жил в многожильном проводе.
| Онлайн калькулятор для определения сечения многожильного провода | |
|---|---|
| Введите диаметр одной жилы, мм: | |
| Количество жил в проводе: | |
Расчет размера сечения по нагрузке
Простейший способ подбора кабеля с нужным размером — расчет сечения провода по суммарной мощности всех подключаемых к линии агрегатов.
Алгоритм расчетных действий следующий:
- для начала определимся с агрегатами, которые предположительно могут использоваться нами одновременно. Например, в период работы бойлера нам вдруг захочется включить кофемолку, фен и стиралку;
- затем согласно данным техпаспортов или согласно приблизительным сведениям из приведенной ниже таблицы банально суммируем мощность одновременно работающих по нашим планам бытовых агрегатов;
- предположим, что в сумме у нас вышло 9,2 кВт, но конкретно этого значения в таблицах ПУЭ нет. Значит, придется округлить в безопасную большую сторону – т.е. взять ближайшее значение с некоторым превышением мощности. Это будет 10,1 кВт и соответствующее ему значение сечения 6 мм².
Все округления «направляем» в сторону увеличения. В принципе суммировать можно и силу тока, указанную в техпаспортах. Расчеты и округления по току производятся аналогичным образом.
Расчет кабеля по мощности и длине
Если линия электропередачи длинная — несколько десятков или даже сотен метров — кроме нагрузки или потребляемого тока необходимо учитывать потери в самом кабеле. Обычно большие расстояния линий электропередачи при вводе электричества от столба в дом. Хоть все данные должны быть указаны в проекте, можно перестраховаться и проверить. Для этого надо знать выделенную мощность на дом и расстояние от столба до дома. Далее по таблице можно подобрать сечение провода с учетом потерь на длине.
Таблица определения сечения кабеля по мощности и длине
Вообще, при прокладке электропроводки, лучше всегда брать некоторый запас по сечению проводов. Во-первых, при большем сечении меньше будет греться проводник, а значит и изоляция. Во-вторых, в нашей жизни появляется все больше устройств, работающих от электричества. И никто не может дать гарантии, что через несколько лет вам не понадобиться поставить еще пару новых устройств в дополнение к старым. Если запас существует, их можно будет просто включить. Если его нет, придется мудрить — или менять проводку (снова) или следить за тем, чтобы не включались одновременно мощные электроприборы.
Сечение сегментного кабеля
Кабельная продукция с сечением до 10 мм2 практически всегда производится круглой формы. Таких проводников вполне достаточно для обеспечения бытовых нужд домов и квартир. Однако при большем сечении кабеля жилы ввода от внешней электрической сети могут выполняться в сегментном (секторном) виде, и определить сечение провода по диаметру уже будет довольно сложно.
Алюминиевый кабель с секторными жилами

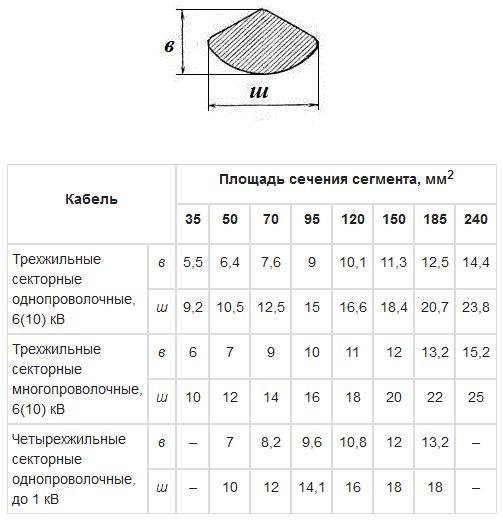

В таких случаях необходимо прибегнуть к таблице, где размер (высота, ширина) кабеля принимает соответствующее значение площади сечения. Изначально необходимо линейкой измерить высоту и ширину требуемого сегмента, после чего требуемый параметр может быть рассчитан соотнесением полученных данных.
Таблица расчета площади сектора жилы электрокабеля
| S | 35 | 50 | 70 | 95 | 120 | 150 | 185 | 240 | |
| Четырехжильный сегментный | в | — | 7 | 8,2 | 9,6 | 10,8 | 12 | 13,2 | — |
| ш | — | 10 | 12 | 14,1 | 16 | 18 | 18 | — | |
| Трехжильный сегментный многопроволочный, 6(10) | в | 6 | 7 | 9 | 10 | 11 | 12 | 13,2 | 15,2 |
| ш | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 25 | |
| Трехжильный сегментный однопроволочный, 6(10) | в | 5,5 | 6,4 | 7,6 | 9 | 10,1 | 11,3 | 12,5 | 14,4 |
| ш | 9,2 | 10,5 | 12,5 | 15 | 16,6 | 18,4 | 20,7 | 23,8 |
Как выбрать сечения проводника
Существует ещё несколько критериев, которым должно соответствовать сечение используемых проводов:
- Длина кабеля. Чем больше провод по длине, тем большие в нём наблюдаются потери тока. Это происходит опять-таки в результате увеличения сопротивления, нарастающего по мере увеличения длины проводника. Особенно это ощущается при использовании алюминиевой проводки. При применении медных проводов для организации электропроводки в квартире, длина, как правило, не учитывается — стандартного запаса в 20–30% (при скрытой проводке) с лихвой достаточно, чтобы компенсировать возможные увеличения сопротивления, связанные с длиной провода.
- Тип используемых проводов. В бытовом электроснабжении используются 2 типа проводников — на основе меди или алюминия. Медные провода качественнее и обладают меньшим сопротивлением, но зато алюминиевые дешевле. При полном соответствии нормам, алюминиевая проводка справляется со своими задачами не хуже медной, так что необходимо тщательно взвесить свой выбор перед покупкой провода.
- Конфигурация электрощита. Если все провода, питающие потребителей, подключены к одному автомату, то именно он и будет являться слабым местом в системе. Сильная нагрузка приведёт к нагреву клеммных колодок, а несоблюдение номинала к его постоянному срабатыванию. Рекомендуется разделять электропроводку на несколько «лучей» с установкой отдельного автомата.
Для того, чтобы определить точные данные для выбора сечения кабелей электрической проводки, необходимо учитывать любые, даже самые незначительные параметры, такие как:
- Вид и тип изоляции электрической проводки;
- Длина участков;
- Способы и варианты прокладки;
- Особенности температурного режима;
- Уровень и процент влажности;
- Максимально возможная величина перегрева;
- Разница в мощностях всех приемников тока, относящихся к одной и той же группе. Все эти и многие другие показатели позволяют значительно увеличить эффективность и пользу от использования энергии в любых масштабах. Кроме того, правильные расчеты помогут избежать случаев перегревания или быстрого истирания изоляционного слоя.
Для того, чтобы правильно определить оптимальное кабельное сечение для любых человеческих бытовых нужд, необходимо во всех общих случаях использовать стандартизированные следующие правила:
- для всех розеток, которые будут монтироваться в квартире, необходимо использовать провода с соответствующим сечением в 3,5 мм²;
- для всех элементов точечного освещения необходимо использовать кабеля электрической проводки с сечением в 1,5 мм²;
- что же касается приборов повышенной мощности, то для них следует использовать кабеля с сечением в 4-6 мм².
Если в процессе монтажа или расчетов возникают некоторые сомнения, лучше не действовать вслепую. Идеальным вариантом будет обратиться к соответствующей таблице расчетов и стандартов.
| Сечение жил, проводящих ток (мм) | Медные жилы проводов и кабелей | |||
| Напряжение 220 В | Напряжение 380 В | |||
| Ток (А) | Мощность (кВТ) | Ток (А) | Мощность (кВТ) | |
| 1,5 | 19 | 4,1 | 16 | 10,5 |
| 2,5 | 27 | 5,9 | 25 | 16,5 |
| 4 | 38 | 8,3 | 30 | 19,8 |
| 6 | 46 | 10,1 | 40 | 26,4 |
| 10 | 70 | 15,4 | 50 | 33 |
| 16 | 80 | 18,7 | 75 | 49,5 |
| 25 | 115 | 25,3 | 90 | 59,4 |
| 35 | 135 | 29,7 | 115 | 75,9 |
| 50 | 175 | 38,5 | 145 | 95,7 |
| 70 | 215 | 47,3 | 180 | 118,8 |
| 95 | 265 | 57,2 | 220 | 145,2 |
| 120 | 300 | 66 | 260 | 171,6 |
Таблица сечения алюминиевого кабеля
| Сечение жил, проводящих ток (мм) | Алюминиевые жилы проводов и кабелей | |||
| Напряжение 220 В | Напряжение 380 В | |||
| Ток (А) | Мощность (кВТ) | Ток (А) | Мощность (кВТ) | |
| 2,5 | 22 | 4,4 | 19 | 12,5 |
| 4 | 28 | 6,1 | 23 | 15,1 |
| 6 | 36 | 7,9 | 30 | 19,8 |
| 10 | 50 | 11 | 39 | 25,7 |
| 16 | 60 | 13,2 | 55 | 36,3 |
| 25 | 85 | 18,7 | 70 | 46,2 |
| 35 | 100 | 22 | 85 | 56,1 |
| 50 | 135 | 29,7 | 110 | 72,6 |
| 70 | 165 | 36,3 | 140 | 92,4 |
| 95 | 200 | 44 | 170 | 112,2 |
| 120 | 230 | 50,6 | 200 | 132 |
От верно подобранного сечения кабеля напрямую зависит безопасность объекта — поэтому необходимо подойти к процедуре выбора со всей ответственностью. Рекомендуется также проконсультироваться со специалистами перед приобретением проводов — опытный электрик подскажет наиболее оптимальный вариант.
Экономия при покупке часто выходит боком — нередко владельцы квартир или домов приобретают алюминиевый кабель взамен медного, не учитывая тот факт, что его сечение должно быть больше. В итоге смонтированная электропроводка сильно греется, и в течение достаточно малого времени требуется полная замена проводов, что не слабо ударит по кошельку собственника жилья. К тому же, это ещё и чрезвычайно опасно – многие любители сэкономить остались в итоге без крыши над головой.
Если возникли сомнения в собственных силах, рекомендуется обратиться к специалисту — только в этом случае можно гарантировать безопасность для жильцов и продолжительность работы новой электропроводки.
Как определить сечение провода по его диаметру? Формула, таблица
Иногда проводники используются многожильные — состоящие из множества одинаковых тонких проволочек. Как посчитать сечение провода по диаметру в этом случае? Да точно также. Проводите измерения/вычисления для одной проволоки, считаете их количество в пучке, потом умножаете на это число. Вот вы и узнаете площадь поперечного сечения многожильного провода.
Параметры каждого электрического прибора можно узнать в паспорте (наклейке). Измеряется мощность в Ваттах. Рассмотрим на примере стиральной машинки.
Устройство имеет мощность 2,4 кВт. Используется медный трехжильный кабель марки ВВГнг, его прокладывают таким образом, чтобы не было видно.
Показатель сечения кабеля по диаметру не должен быть менее 1,5 мм2. Для этих целей подойдет кабель ВВГнг 3*1,5.
Этот способ редко используют для установки розеток. Лучше всего для розеточных линий использовать медный кабель с сечением 2,5 мм2. Автомат устанавливают с номиналом 16 А.
Каждому, хотя бы немного связанному с электротехникой (а это домашнее хозяйство, гараж, автомобиль) приходится иметь дело в электропроводкой, самыми различными кабелями и проводами. Мы часто применяем всевозможные удлинители, переносные розетки.
Как же определить, того ли сечения кабель или провод мы применяем? «Старые электрики» определяют поперечное сечение провода «на глазок». А мы попробуем просчитать его площадь поперечного сечения точнее.
Определим площадь сечения одножильного и многожильного провода. Вскроем оболочку провода. Если провод одножильный, замерим его диаметр.

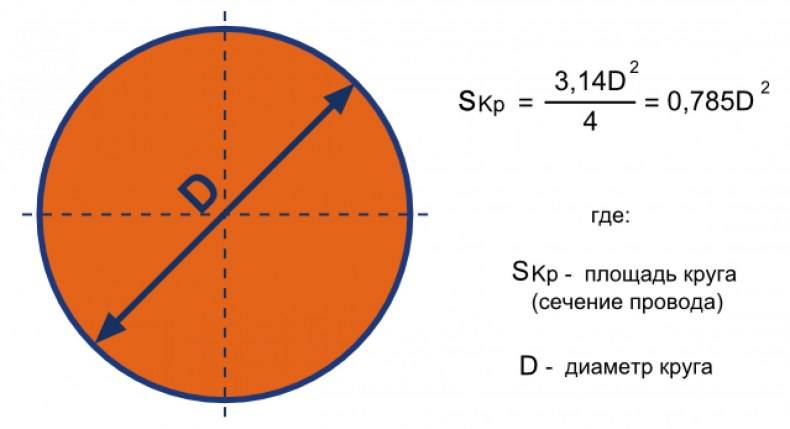

По «старой, школьной» формуле площади круга, определим площадь сечения провода.
d — диаметр провода в мм.
Например: диаметр нашего провода d = 1,2 мм., тогда S = 0,8 • 1,2² = 0,8 • 1,2 • 1,2 = 1,15 мм.кв.
В случае, если провод многожильный, нужно распушить его, посчитать количество жилок в пучке. Измерить диаметр одной жилки, вычислить ее площадь сечения S. Потом, сложив площади всех жилок, определить общую площадь сечения многожильного провода.
Например: количество жилок в многожильном проводе n = 19 штук, диаметр каждой жилки d = 0,4 мм.
s = 0,8• d² = 0,8 • 0,4 • 0,4 = 0,128 мм.кв.
S = 37• s = 19 • 0,128 = 2,43 мм.кв.
Измерять диаметр жилы провода можно микрометром или штангенциркулем. Если у вас нет таких инструментов, диаметр провода можно определить с помощью обыкновенной линейки. Измеряемая жилка плотно (виток к витку) наматывается на карандаш. Количество витков не менее 10 – 15 (чем больше витков, тем точнее измерение). Линейкой измеряется расстояние намотки в миллиметрах. Этот размер делится на количество витков.
d = l/n
Получается размер диаметра провода в миллиметрах.
Зависимость тока, мощности и сечения жил
Измерить и произвести расчеты площади сечения кабеля по диаметру жилы недостаточно. Перед прокладкой проводки или иных типов электросетей необходимо также знать пропускную способность кабельной продукции.
- Выбирая кабель, необходимо руководствоваться несколькими критериями:
- сила электротока, которую будет пропускать кабель;
- мощность потребителей;
- токовая нагрузка, оказываемая на кабель.
Мощность
Самым важным параметром при электромонтажных работах (в частности прокладке кабелей) является пропускная мощность. От сечения проводника зависит максимальная мощность передаваемой по нему электроэнергии
Поэтому крайне важно знать общую мощность источников потребления энергии, которые будут подключены к проводу
Обычно производители бытовой техники, приборов и иных электротехнических изделий указывают на этикетке и в прилагаемой к ним документации максимальную и среднюю мощность потребления.
Например, машина для стирки белья может потреблять электроэнергию в диапазоне от десятков Вт/ч при режиме полоскания до 2,7 кВт/ч при нагреве воды.
Соответственно, к ней должен подключаться провод с тем сечением, которого хватит для передачи электроэнергии максимальной мощности. Если к кабелю подключается два и более потребителя, то общая мощность определяется путем сложения предельных значений каждого из них.
Усредненная мощность всех электроприборов и осветительных устройств в квартире редко превышает 7500 Вт для однофазной сети. Соответственно, сечения кабелей в электропроводке необходимо подбирать под это значение.
Рекомендуется округлять сечение в сторону увеличения мощности из-за возможного увеличения потребляемой электроэнергии в будущем. Обычно берут следующую по числу площадь сечения от рассчитанной величины. Так, для значения общей мощности 7,5 кВт необходимо использовать медный кабель с сечением жилы 4 мм2, который способен пропустить около 8,3 кВт. Сечение проводника с алюминиевой жилой в таком случае должно быть не менее 6 мм2, пропускающее мощность тока от 7,9 кВт.
В индивидуальных жилых постройках нередко применяется трехфазная система электроснабжения на 380 В. Однако большая часть техники не рассчитана на такое электронапряжение. Напряжение в 220 В создается посредством их подсоединения в сеть через нулевой кабель с равномерным распределением токовой нагрузки на все фазы.
Электроток
Зачастую мощность электрооборудования и техники может быть не известна владельцу из-за отсутствия этой характеристики в документации или полностью утерянных документов, этикеток. Выход в такой ситуации один – произвести расчет по формуле самостоятельно.
Мощность определяется по формуле:
P = U*I
- где:
- Р – мощность, измеряемая в ваттах (Вт);
- I – сила электротока, измеряемая в амперах (А);
- U – приложенное электронапряжение, измеряемое в вольтах (В).
- Когда неизвестна сила электротока, то ее можно измерить контрольно-измерительными приборами:
- амперметром;
- мультиметром;
- токоизмерительными клещами.
После определения потребляемой мощности и силы электротока можно посредством нижеприведенной таблицы узнать необходимое сечение кабеля.
Нагрузка
Расчет сечения кабельных изделий по токовой нагрузке необходимо производить для дальнейшей защиты их от перегрева. Когда по проводникам проходит слишком большой электроток для их сечения, то может происходить разрушение и оплавление изоляционного слоя.
Предельно допустимая длительная токовая нагрузка – это количественное значение электротока, который сможет пропускать кабель достаточно долго без перегревов. Для определения этого показателя изначально необходимо просуммировать мощности всех энергопотребителей.
После этого произвести вычисления токовой нагрузки по формулам:
однофазная сеть: I = P∑*Ki/U
трехфазная сеть: I = P∑*Ki/(√3*U)
- где:
- P∑ – общая мощность энергопотребителей;
- Ki – коэффициент, равный 0,75;
- U – электронапряжение в сети.
О выборе марки кабеля для домашней электропроводки
Делать квартирную электропроводку из алюминиевых проводов на первый взгляд кажется дешевле, но эксплуатационные расходы из-за низкой надежности контактов со временем многократно превысят затраты на электропроводку из меди. Рекомендую делать проводку исключительно из медных проводов! Алюминиевые провода незаменимы при прокладке воздушной электропроводки, так как они легкие и дешевые и при правильном соединении служат надежно продолжительное время.
А какой провод лучше использовать при монтаже электропроводки, одножильный или многожильный? С точки зрения способности проводить ток на единицу сечения и монтажа, одножильный лучше. Так что для домашней электропроводки нужно использовать только одножильный провод. Многожильный допускает многократные изгибы, и чем тоньше в нем проводники, тем он более гибкий и долговечнее. Поэтому многожильный провод применяют для подключения к электросети нестационарных электроприборов, таких как электрофен, электробритва, электроутюг и все остальных.
После принятия решения по сечению провода встает вопрос о марке кабеля для электропроводки. Тут выбор не велик и представлен всего несколькими марками кабелей: ПУНП, ВВГнг и NYM.
Кабель ПУНП с 1990 года, в соответствии с решением Главгосэнергонадзора «О запрете применения проводов типа АПВН, ППБН, ПЕН, ПУНП и др., выпускаемых по ТУ 16-505. 610-74 вместо проводов АПВ, АППВ, ПВ и ППВ по ГОСТ 6323-79*» к применению запрещен.
Кабель ВВГ и ВВГнг – медные провода в двойной поливинилхлоридной изоляции, плоской формы. Предназначен для работы при температуре окружающей среды от −50°С до +50°С, для выполнения проводки внутри зданий, на открытом воздухе, в земле при прокладке в тубах. Срок службы до 30 лет. Буквы «нг» в обозначении марки говорят о негорючести изоляции провода. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 35,0 мм2. Если в обозначении кабеля перед ВВГ стоит буква А (АВВГ), то жилы в проводе алюминиевые.
Кабель NYM (его российский аналог – кабель ВВГ), с медными жилами, круглой формы, с негорючей изоляцией, соответствует немецкому стандарту VDE 0250. Технические характеристики и область применения, практически одинаковые с кабелем ВВГ. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 4,0 мм2.
Как видите, выбор для прокладки электропроводки не велик и определяется в зависимости от того, какой формы кабель более подходит для монтажа, круглой или плоской. Кабель круглой формы удобнее прокладывается через стены, особенно если делается ввод с улицы в помещение. Понадобится просверлить отверстие чуть больше диаметра кабеля, а при большей толщине стены это становится актуальным. Для внутренней проводки удобнее применять плоский кабель ВВГ.
При прокладке квартирной электропроводки, как правило, возникает вопрос и о выборе автоматического выключателя, или, как его часто называют, автомата. Этот вопрос и о выборе счетчика, УЗО, дифференциального автомата подробно освещен в статье сайта «Об электрическом счетчике, УЗО и автоматах защиты».
В заключение
В реальности, мало, кто осуществляет подобную проверку. Как правило, провода всегда выбираются с запасом, а также с учетом пиковых нагрузок. Не следует забывать также о действии допустимых нагрузок для бытовых потребителей. Следует также учитывать тот факт, что в последнее время разрабатываются и выпускаются электробытовые товары более экономичные, что не требует применения толстых электрических проводов, как ранее. Если говорить об освещении, то светодиодные лампы потребляют на порядок меньше электричества, по сравнению с лампами накаливания. Никто не выбирает сечение проводов без запаса, поэтому не имеет смысла проверять это сечение в магазине. Следует ориентироваться на известность производителя, который в основном отвечает за качество поставляемой продукции. Следует помнить, что качественная продукция всегда дороже, а электрическая проводка в доме – это не тот случай, когда следует экономить.
Ответственные продавцы зачастую предупреждают потенциальных покупателей в том, какой производитель экономит. Если для покупателя это принципиально, то он подобную продукцию не купит, хотя в основном – это не критично.
Провода и кабели ГОСТ, ТУ, EAC Сечение кабеля и сечение провода Обман при продаже проводов и кабелей
