Автономная канализация Топас

Преимущества

Почему стоит выбрать именно Топас 12? Использование этой модели имеет немало преимуществ. Среди них:

Эффективность. Септик Топас 12, как и другие модели этой марки, способен извлечь из стоков до 98% примесей. Это позволяет не проводить доочистку, а сразу сбрасывать воду, не опасаясь за экологическое равновесие.
Компактность. Несмотря на достаточно высокую производительность, модель Топас 12 весьма компактна

Для ее монтажа не потребуется выделять много места, что очень важно, если участок маленький или плотно застроенный.

  • Надежность. Прочный полимерный корпус не подвержен коррозионным процессам, поэтому станция прослужит долго. Этому способствует и многоступенчатый контроль качества на производстве.
  • Комфорт. В отличие от выгребных ям и септиков-отстойников, данная модель в штатном режиме работы не распространяет запахов, поэтому жильцы не будут испытывать дискомфортные ощущения.
  • Экономичность. Станция являет энергозависимой, однако она потребляет небольшой количество электроэнергии. Кроме того, для обслуживания установки не требуется использовать спецтехнику. При желании, работы по сервисному обслуживанию можно провести самостоятельно.
  • Универсальность. Производитель предлагает широкий модельный ряд установок, поэтому для любого объекта можно подобрать установку, которая идеально подойдет для конкретных условий.

Для загородного объекта, который нельзя подключить к центральной системе канализации, необходимо приобрести автономную очистную установку. Для здания, расход воды в котором составляет около 2200 литров в сутки, подойдет септик Топас 12 в базовом исполнении или одна из его модификаций.

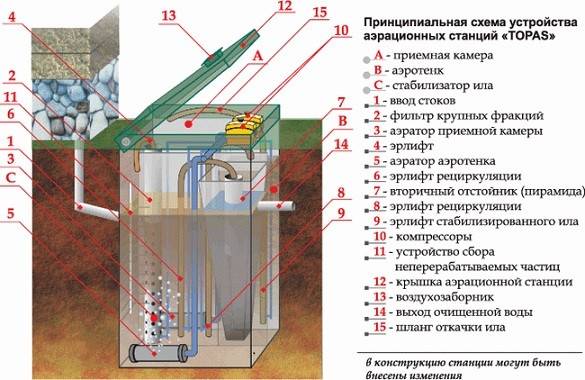

Устройство септика и технология очистки

Емкость септика разделена на четыре независимых резервуара, и каждый выполняет особую функцию.

Между собой камеры связаны таким образом, что при интенсивном поступлении стоков процесс очищения ускоряется, а при небольшом — становится более эффективным за счет многоразовой перегонки отходов.  Так как в домашних хозяйствах приток сточных вод нерегулярный, эта особенность очень важна для качественной и бесперебойной работы станции.

Производительность септика выбирают исходя из числа постоянно проживающих в доме и нормы расхода воды. Большее количество человек станция очистки может обслужить лишь краткосрочно (+)

Работа в режиме непрерывного тока жидкости

В случае непрерывного поступления стоков, технологический процесс происходит таким образом:

  1. По подводящей трубе (1) стоки поступают в первую приемную камеру (А) (или, как ее еще называют уравнительный резервуар). Там они смешиваются с поступившими ранее отходами, происходит оседание крупных частиц. Как только стоки достигают определенного уровня, срабатывает датчик.
  2. Автоматика включает эрлифт (3), который перекачивает стоки через фильтр, выполняющий грубую очистку (2) и уловитель волос во вторую камеру (Б). Также включается и компрессор (7), подающий воздух.
  3. В аэротенке (второй камере Б) стоки с помощью биологически активного ила проходят биологическую очистку: крупные частицы расщепляются на более мелкие, происходит переработка органики аэробами. Пузырьки нагнетаемого сюда кислорода заодно обеспечивают перемешивание стоков с активным илом, и тот выступает адсорбером, связывая взвешенные частицы.
  4. Бурлящая смесь ила и стоков попадает в третий отсек — вторичный отстойник (В), перекачивает их эрлифт рециркуляции (4) через емкость в виде перевернутой пирамиды. Здесь происходит отделение очищенной воды от активного ила.
  5. Отделенный от жидкой составляющей ил поступает в отсек стабилизации (Г), а осветленные воды сбрасываются за пределы станции через выходную трубу устройства (9).

Станция, за исключением плановых осмотров и очистки, не требует участия пользователя — все процессы протекают в автоматическом режиме. Очищенную воду можно сливать в грунт, поглотительный колодец, сточную канаву, использовать для полива.

Галерея изображений
Фото из
Визуальный осмотр и оценка технического состояния канализационной станции должно проводиться один раз в неделю

Один раз в квартал, период, равный трем месяцам, для обеспечения нормальной работы септика производится очистка насосов эрлифтов и тщательная промывка форсунок

Согласно срокам эксплуатации мембран компрессорных агрегатов, их замена производится раз в два года

Нерастворимый минеральный осадок, оседающий на дно приемной камеры и аэротенка очищают раз в пять лет

Визуальный осмотр станции

Очистка эрлифтов и промывка форсунок

Компрессор септика и запасные части

Дренажный насос для откачки осадка

Фаза обратного цикла (рециркуляция)

Если в систему поступает недостаточное количество стоков для ее непрерывной работы, то установка работает в режиме рециркуляции. Как только уровень в первом отсеке (А) достигает установленного минимального значения, срабатывает переключатель-поплавок (10). Переключатель действует на электромагнитный клапан, и стоки повторно проходят весь процесс очистки.

Режим рециркуляции происходит в такой последовательности:

  1. В приемном резервуаре (А) проходит аэрация стоков.
  2. После аэротенка (Б) стоки перекачиваются в отсек стабилизации активного ила (Г). Там осадок разделяется на фракции.
  3. Старый и тяжелый ил опускается на дно камеры (Г), а легкий, вместе с осветленными стоками направляется обратно в первую камеру (А).

Как только зеркало воды в уравнительном резервуаре (А) достигает максимума, система переключается в режим прямой непрерывной очистки.

Считается нормой, если на протяжении суток жидкие отходы проходят 5 циклов очистки. Чтобы установка могла работать в режиме рециркуляции не следует ее перегружать

Преимущества и виды септиков

С появлением септиков, и особенно современных их модификаций, уменьшился объем работы, выполняемый ассенизаторными машинами. Большинство утилизаторов требуют их вмешательства не чаще, чем один раз в 10-15 лет, и даже те, которые работают с откачкой, не требуют постоянного обслуживания, как в случае с выгребными ямами. Среди преимуществ систем утилизации стоков можно выделить также возможность экономии на поливе, так как очищенная вода может использоваться повторно. Не испытывают жильцы и дискомфорта, связанного с неприятными запахами – они попросту отсутствуют. Предлагаем познакомиться с основными разновидностями септиков в частном доме.

Устройства накопительного типа (накопители)

Накопительные септики – отдельный вид устройств, их «бюджетный» вариант. Это идеальное решение для систем, устанавливаемых на загородных участках, не эксплуатируемых зимой. Если вы приезжаете на дачу периодически, не пользуетесь ванной, стиралкой и другой бытовой техникой, к тому же, нет смысла тратить большие деньги на оборудование дорогостоящей локальной канализации полного цикла.

Принцип работы накопителей заключается в отстаивании стоков с последующим удалением осадка при помощи ассенизаторной техники. Схему устройств данного типа можно назвать примитивной, а состоят они преимущественно из наружного трубопровода и резервуара для отстаивания жидкости. Для предотвращения возврата жидкости, некоторые модели оборудуются обратным клапаном и даже сигнализацией, предупреждающей о заполнении емкости и необходимости ее очистки.

Отстойники с доочисткой

Более эффективную очистку предлагают отстойники – устройства, предлагающие вторичную очистку стоков. Перетекая через переливные патрубки, жидкость проходит через несколько степеней очистки, при этом на выходе приходится иметь дело с мутной водой, очищенной на 65-70%. Использовать ее даже в технических целях еще нельзя, поэтому требуется доочистка, а она в отстойниках производится при помощи:

  • фильтрующих колодцев, устанавливаемых на песчаных почвах и пластичных супесях, и представляющих собой конструкцию без дна, изготовленную из ж/б элементов, камня и штучных стройматериалов (чаще кирпич);
  • полей фильтрации – комплекса дренажных труб, размещаемых на специальной фильтрующей площадке, засыпанной смесью гравия и песка;
  • инфильтраторов, выполняющих те же функции, но отличающиеся компактными размерами и большей эффективностью, так как в процессе очистки происходит расщепление и окисление органических веществ.

Довольно часто для доочистки в отстойниках используется грунт, но эффективность их работы можно оценить только на песчаных почвах, так как глина не пропускает жидкость и ее доочистка, соответственно, не происходит. Таким образом, главным элементом доочистки, за исключением случаев с использованием инфильтраторов, является грунт или грунтовый многослойный фильтр, благодаря чему происходит дополнительная очистка. Очищенная вода поступает в резервуар, центральную систему, направляется в сточную канаву или водоем.

Аэробные септики с биологической очисткой

Последней ступенью в эволюции развития септиков для загородного дома можно считать многокамерные устройства, схема работы которых основана на использовании очищающих свойств микроорганизмов. Для быстрого и эффективного расщепления отстоянной жидкости и твердых частиц используются бактерии, существование которых невозможно без доступа кислорода. Благодаря многоступенчатой очистке стоки расщепляются на ил, воду и углекислый газ, а очищаются они на 95-98%. Это означает, что допускается повторное использование воды, но уже в чисто технических целях.

Среди специалистов устройства данного типа называются септики без откачки или станции глубокого очищения, главной особенностью которых является малый цикл расщепления, высокая скорость очистки и максимальная эффективность. Помимо высокой, по сравнению с конкурентами, цены, утилизаторы данного типа имеют один недостаток – энергозависимость, так как они не могут работать без принудительной вентиляции. Оборудовать такие системы в местности, где часто происходит отключение света, не имеет смысла, хотя последнее время все чаще приходится говорить об уникальных устройствах – электрогенераторах, способных компенсировать этот недостаток.

Модификации септика

Компания Топол Эко разрабатывает и производит очистительные установки для разных объектов: дачных домов, жилых коттеджей, небольших предприятий и гостиниц

Главное отличие моделей заключается в допустимой вместительности приемного бака, производительности септиков, на что и следует обращать внимание при выборе

Схема работы септиков Топас одинаковая для всех моделей. Разница заключается только в размерах отсеков, мощности оборудования.

МодельЧисло пользователейОбъем переработки, м3/сут.Залповый сброс, лПитание, кВт/суткиГабариты (a*b*h), мВес изделия, кг
ТОПАС 55,01,0220,01,51,1×1,2×2,5230,0
ТОПАС 5 long5,01,0220,01,51,1×1,2×3,1280,0
ТОПАС 88,01,5440,01,51,6×1,2×2,5280,0
ТОПАС 8 long8,01,5440,01,51,6×1,2×3,1350,0
ТОПАС 1010,02,0760,02,02,1×1,2×2,5355,0
ТОПАС 10 long10,02,0760,02,02,1×1,2×3,1425,0
ТОПАС 1515,03,0850,02,92,1×1,2×2,5370,0
ТОПАС 15 long15,03,0850,02,92,1×1,2×3,1435,0
ТОПАС 2020,04,01000,02,92,25×1,7×2,6620,0
ТОПАС 20 long20,04,01000,02,92,25×1,7×3,0670,0
ТОПАС 3030,06,01200,03,62,25×2,2×2,6760,0
ТОПАС 30 long30,06,01200,03,62,25×2,2×3,0810,0
ТОПАС 4040,07,01300,05,82,25×2,2×3,0890,0
ТОПАС 5050,09,01500,07,23,25×2,2×3,01160,0
ТОПАС 7575,012,02250,010,84,25×2,2×3,01470,0
ТОПАС 100100,016,03000,014,43,25×4,0×3,02000,0
ТОПАС 150150,024,04500,021,64,25×4,0×3,02940,0

Выбрать септик не так уж сложно. Основной критерий – предполагаемое количество пользователей. Выбирать следует ближайшее значение к индексу в марке модели.

Модели «Стандарт» (Топас 5, 8, 10 и т.д.) без дополнительных обозначений пригодны для установки с подводящей трубой на глубине 0,4-0,8 метра. Для более заглубленных труб используют модели с приставкой long, их можно закапывать на 0,9…1,4 метров.

В расширенном модельном ряде есть септики с обозначением движения воды:

  • «Пр» (принудительное движение воды), такие модели выбирают при высоком уровне залегания грунтовых вод, жидкость из септика удаляется насосом.
  • «Ус» (усиленное движение жидкости). Такая установка необходима при заглублении септика относительно вводной трубы на 140 мм.

Для дачных домов и коттеджей обычно выбирают установки Топас 5…10, более мощные устройства выбирают для малых предприятий, общественных учреждений разной проходимости. Септики Топас 100…150 подходят для организации переработки сточных вод от небольшого района коттеджного поселка или автономной канализации в деревне.

Достоинства септиков Топас

Септик Топас обладает рядом преимуществ перед другими системами канализаций:

  • Систему «Топас» очень просто монтировать. Монтаж системы можно выполнить своими силами не прибегая к помощи специалистов, что значительно сэкономит ваши средства.
  • В системе применяются фильтры, которые обеспечивают высокую степень очистки воды. Очистка составляет примерно 99% и полностью убирает неприятные запахи.
  • Во время эксплуатации этой системы уровень затрат на ее содержание довольно небольшой, машину для выкачки ямы заказывать не нужно, а потребление электроэнергии крайне низкое.
  • У этого септика полностью отсутствуют шум и вибрация, а это значит, что его можно устанавливать недалеко от жилого строения. Плюс ко всему ил, который получается в результате работы септика, можно использовать в качестве удобрения на садовом участке.
  • Септик неприхотлив в обслуживании.

Модельный ряд

ПараметрОписание
Объём очищаемых стоков в сутки0,8 м3
Количество обслуживаемых людей4
Максимальный объём одновременно поступающих фекалий175 л
Глубина погружения сточного трубопровода400-800 мм
Выведение очищенной жидкостиСамотечное
Потребляемая электроэнергия в сутки1,5 кВт
Масса215 кг
Длина950 мм
Ширина970 мм
Высота2500 мм
Стоимость85900 рублей

Графическое изображение модели «Топас 4»

ПараметрОписание
Объём очищаемых стоков в сутки1 м3
Количество обслуживаемых людей3-5
Максимальный объём одновременно поступающих фекалий220 л
Глубина погружения сточного трубопровода400-800 мм
Выведение очищенной жидкостиСамотечное
Потребляемая электроэнергия в сутки1,5 кВт
Масса220 кг
Длина1150 мм
Ширина1170 мм
Высота2500 мм
Стоимость98900 рублей

Фото модели «Топас 5», которая, кстати, внешне очень схожа с предыдущим представителем модельной линейки

Модель «Топас 6»:

ПараметрОписание
Объём очищаемых стоков в сутки1,15 м3
Количество обслуживаемых людей6
Максимальный объём одновременно поступающих фекалий250 л
Глубина погружения сточного трубопровода400-800 мм
Выведение очищенной жидкостиСамотечное
Потребляемая электроэнергия в сутки1,5 кВт
Масса280 кг
Длина1150 мм
Ширина1170 мм
Высота2550 мм
Стоимость101300 рублей

Система Топаз на даче 6-й модификации

Модель «Топас 8»:

ПараметрОписание
Объём очищаемых стоков в сутки1,5 м3
Количество обслуживаемых людей5-8
Максимальный объём одновременно поступающих фекалий440 л
Глубина погружения сточного трубопровода400-800 мм
Выведение очищенной жидкостиСамотечное
Потребляемая электроэнергия в сутки1,5 кВт
Масса350 кг
Длина1630 мм
Ширина1170 мм
Высота2500 мм
Стоимость117500 рублей

Графическое изображение модели «Топас 8»

Модель «Топас 9»:

ПараметрОписание
Объём очищаемых стоков в сутки1,7 м3
Количество обслуживаемых людей9
Максимальный объём одновременно поступающих фекалий510 л
Глубина погружения сточного трубопровода400-800 мм
Выведение очищенной жидкостиСамотечное
Потребляемая электроэнергия в сутки1,5 кВт
Масса355 кг
Длина1630 мм
Ширина1170 мм
Высота2550 мм
Стоимость119700 рублей

Объёмная девятая модель в процессе транспортировки с помощью подъёмного крана

Устройство

Для обустройства частных домов, дач и коттеджей ТОПОЛ-ЭКО предлагает ряд модификаций септика в зависимости от объема стоков. Расчет ведется, отталкиваясь от количества проживающих в доме и оборудования, которое подключается к стокам. На каждого человека рассчитывается определенный расход воды в час, для каждого типа оборудования свой фиксированный объем сброса жидких отходов.

В таблице представлены основные модели ТОПАС и их технические характеристики.

ТОПАС 4ТОПАС 8ТОПАС 10ТОПАС 20ТОПАС 50ТОПАС 150
Расчитан на обслуживание, человек48102050150
Объем переработки, м3/сут0,81,524924
Габариты, ШхГхВ, м0.95×0.95×2.51.2×1.1×3.11.2×2.1×2.51.5×2.25×2.62×3.25×34.5×4.25×3
Вес станции, кг2103104505308502100

Определить требуемую модель ТОПАС просто. Номер соответствует примерному числу жителей в доме. Однако по умолчанию предполагается установка только основного оборудования: стиральной машинки, ванны, унитаза с усредненными показателями расхода воды. На сайте производителя в калькуляторе достаточно ввести точные значения расхода воды, количество пользователей, включая гостей и получить вариант с учетом реальных значений и с необходимым запасом.

Септик представляет собой пластиковый резервуар, разделенный на несколько отдельных секций. Габариты септика немалые, однако, он полностью погружается в грунт кроме герметичной крышки с воздухозаборником для аэрации.

К септику стоки поступают естественным путем, самотеком. Впоследствии из него естественным путем организуется сброс экологически безопасной воды. Также имеются модели с принудительным сбросом очищенной воды в моделях ТОПАС Пр.

Обслуживание предполагает лишь чистку септика при наполнении его илом несколько раз в году при интенсивном использовании и чистка фильтров, техническое обслуживание раз в 2-3 года. В сравнении с выгребными ямами, которые необходимо регулярно осушать, задействовать для этого ассенизаторскую машину, септик предоставляет больше комфорта с меньшими проблемами.

Септики обеспечивают постепенную, а главное, беспрерывную фильтрацию и переработку стоков, чтобы в результате получить:

  • Воду, сброс которой уже допускается в дренажную яму или другое место сброса.
  • Стабилизированный ил, который можно использовать в виде удобрений.
  • Небольшой объем нерастворимых остатков.

Главные преимущества септиков ТОПАС:

Простота монтажа и эксплуатации.
Полное отсутствие шума и неприятных запахов.
Автоматическая работа, не требующая внимание пользователя.
Долговечность и надежность оборудования и корпуса самого септика.
Техническое обслуживание всего несколько раз в году, минимальные амортизационные затраты.

Особенности:

  • Для работы септика следует аккуратно относиться к тому, что попадает в канализацию. Оборудование легко справляется с биологическими включениями, посторонние предметы, пластик, металл или ткань, накапливаются в первом же секторе Септика ТОПАС и при переполнении осложняют очистку стоков.
  • Основой для переработки отходов являются колонии микроорганизмов, потому моющие средства, стиральный порошок, способны сократить их популяцию, отрицательно сказываясь на скорости переработки стоков.

Стоимость

Теперь о главном. На момент выхода материала, дилерская стоимость Топас-С — 4 минимальной производительности, рассчитанного на 2-4 проживающих, составляет 71 010 рублей. Прибавьте сюда стоимость доставки, монтажа под ключ, цену сопутствующих затрат (а поверьте, они будут). Итого стоимость установки на дачном участке обойдется вам минимум в 95000-100000 рублей.

Мы вам рассказали что такое Топас и теперь выбор за вами. Если вы готовы получить все его достоинства, недостатки не пугают, а цена приемлема, то продолжим углубляться в особенности конструкции. А можно заказать выезд инженера к вам на участок. На месте он всё вам расскажет, подскажет как лучше, дешевле и просчитает все варианты. Самое главное — это бесплатно.

Далее: Устройство и принцип работы Топас

Если статья оказалась вам полезна — поделитесь ссылкой с друзьями

Как стоки перемещаются из камеры в камеру?

При описании схемы работы септика упоминалось, что стоки в процессе очистки постоянно перемещаются между камерами. Происходит это при помощи эрлифтов. Эрлифт – это простейший насос, который представляет собой длинную трубу из пластика с присоединенным шлангом для подачи воздуха.

При работающем компрессоре в трубу поступает воздух, который устремляется вверх по трубе, увлекая вместе с собой жидкость. Достигнув верха трубы, жидкость под давлением воздуха выплескивается. А поскольку конец трубки эрлифта изогнут в нужном направлении, то стоки попадают в ту или иную камеру.

Чтобы получить более наглядное представление о принципе действия станции, стоит посмотреть, как работает установка – видео, на котором демонстрируются обе фазы процесса, можно найти на сайте производителя станции Топас – Эко-Топол.

Принцип работы септиков “Топас”

По канализационной трубе стоки поступают в первую приемную камеру. Здесь канализационные массы сбраживаются при активном участии анаэробных бактерий.

Когда уровень стоков в приемнике достигает заданной отметки, начинается перекачивание отходов во вторую камеру с помощью эрлифта.

Сточные воды поступают в приемную камеру, во второй насыщаются кислородом и перерабатываются аэробными бактериями, в третьей отстаиваются, а в четвертой разлагаются на ил и очищенную на 98 % воду

В втором отделе септика выполняется аэрация стоков, т.е. насыщение их воздухом, который необходим для того, чтобы активизировать работу переваривающих канализационную органику аэробных микроорганизмов.

Бактерии активно перерабатывают содержимое канализации, превращая его в смесь частично осветленной и очищенной воды и активного ила.

После обработки во второй камере все перемещается в отдел стабилизатора ила – биомассы, активно участвующей в очистке жидкой составляющей канализационной массы. Здесь ил оседает, а высвободившаяся в результате вода перемещается в отстойник.

Для улучшения качества очистки часть вод и подвижного ила из стабилизатора поступает в первичную камеру, чтобы можно было произвести вторичную очистку стоков.

Таким образом, схемой работы септика топас предусмотрена циркуляция стоков по различным отсекам септика до тех пор, пока уровень очистки не достигнет необходимого качественного уровня. Это обеспечивает высокую безопасность переработанных сточных вод для окружающей среды.

Если разрез участка сложен песчаным грунтом, то для сброса стоков лучше устроить поглотительный колодец. Его сооружение возможно только в случае, если между условным дном фильтрующего колодца и зеркалом грунтовых вод будет не менее 1 метра

По завершении многоступенчатой переработки осуществляется отвод очищенной воды в поля фильтрации или поглотительный (фильтрующий) колодец, где производится доочистка сточной массы и сброс ее в грунт.

При отсутствии возможности устроить фильтрующий колодец или дренажную систему, осветленная и обеззараженная жидкость может сбрасываться в сточную канаву.

Если септик устанавливается в глинистый грунт, утилизация очищенных и обеззараженных стоков осуществляется в канализационную канаву

В поглотительном колодце или в полях фильтрации доочистка производится путем прохождения стоков через фильтрующие грунты. В первом случае конструкция доочистки представляет собой яму с проницаемым дном, на которое кладут метровый слой щебня или гравия с песчаным заполнителем.

Поле фильтрации – это своеобразная дренажная система, устроенная из перфорированных труб – дрен. Протекая по дренам, жидкая составляющая стоков дополнительно очищается и просачивается через перфорацию труб в окружающий грунт.

Рекомендуем также ознакомиться с особенностями укладки дренажной трубы.

При прокладке всех видов канализационных трубопроводов, включая систему дрен, следует учитывать уровень промерзания грунта в зимний период, чтобы сточные воды не замерзли и не создали пробки в предназначенном для их течения канале.

Если рядом с участком есть незадействованные земли или загородное поместье отличается внушительной площадью, систему утилизации стоков можно выполнить в виде дрен, осуществляющих доочистку и сброс воды в грунт
