Схема электропроводки в панельном доме

Подготовительные работы

Технические мероприятия

Возможны ситуации, когда без штробления обойтись никак не удаётся, что чаще всего увязывается с отсутствием декоративной отделки или недопустимостью открыто прокладывать кабельные каналы. С учётом всех описанных ранее неудобств исполнитель должен подготовиться к предстоящим работам, что означает выполнение следующих обязательных условий:

При проведении подготовительных мероприятий, в первую очередь, необходимо выявить трассы, по которым проложена старая, и пройдёт новая электропроводка;
Для этих целей рекомендуется применять специальные электронные приборы, способные обнаруживать скрытые в толще стен э/м поля или металлические предметы (с одним из них можно ознакомиться на рисунке ниже);

Индикатор электропроводки

По результатам исследования нужно будет нанести на стенах обозначающую места прохождения разметку;

Дополнительная информация. Можно обойтись и без электронных приборов, если вспомнить, что, согласно ПУЭ, штробы всегда прокладываются только вертикально и горизонтально.

После вскрытия распределительных коробок можно увидеть горизонтали и вертикали, по которым идут отводящие провода, и ориентировочно оценить их направление (по мере штробления его удаётся корректировать);
Для проведения демонтажа скрытой в стенах электропроводки придётся купить (арендовать) штроборез или болгарку (как выглядят эти инструменты, на рисунке ниже).

Типовой штроборез

Помимо этого, следует подготовить старую ненужную ёмкость (ведро, например), используемое для выноса из квартиры отходов выборки.

Важно! Естественно, что перед началом основных работ следует снять напряжение со всей квартиры. Специалисты советуют в данном случае отключить не только вводные, но и линейные автоматы

Мероприятия организационного характера

Типовая электропроводка в панельном доме, проложенная в штробах и замурованная бетоном или алебастром, может быть заменена только путём их вскрытия с применением специального режущего инструмента. При работе с ним необходимо предпринять следующие действия защитного характера:

Вынести из комнаты или закрыть защитной плёнкой всю имеющуюся мебель и ценные предметы обихода;
В летний период полностью открыть окна и двери балконов;
Приготовить очки, респиратор или маску, защищающие глаза и органы дыхания;
Надеть рабочую робу из плотного материала и такие же рукавицы;
Не допускать присутствия в этой комнате детей и домашних животных.

Помимо этого, желательно расстелить на полу по всей комнате старые газеты или листы плотной бумаги, а также подготовить пульверизатор с чистой водой (им можно будет периодически спрыскивать пыльный воздух).

Это интересно: Декоративное освещение загородного дома внутри и снаружи, виды + фото: освещаем по порядку

Этапы работ по прокладке проводки в панельных домах

Подготовка. В этот этап включается формирование схемы электропроводки в двухкомнатной, однокомнатной и трехкомнатной хрущевке панельного дома и подготовка всех необходимых инструментов.

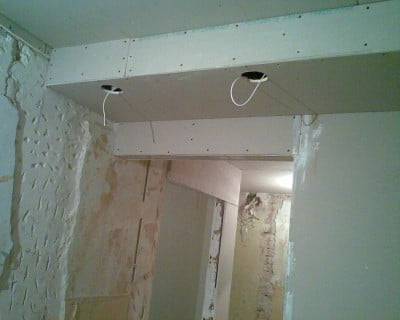

Замена электропроводки в подвесном потолке панельного дома

Создание главного источника питания. Разумеется, проводить планировку , необходимо с выключенным напряжением, но как же тогда пользоваться электрическими приборами в процессе работ? Для этого отсоединяем кабеля приводящие ток к счетчику и крепим их к двойной розетке, ее корпус фиксируем на дощечке. Чтобы дощечка не мешала вешаем ее на стенку и пользуемся электричеством.

Демонтаж. Устраняются остатки старой электропроводки, демонтируются розетки и выключатели.

https://youtube.com/watch?v=yFDSFTL_3Cg

Работа штроборезом.

Установка проводки. Кабеля вставляют по проделанным каналам и соединяют между собой в каждой комнате. Также устанавливают все приборы (люстры, светильники, розетки, выключатели) и распределительные коробки.

Размещение электропроводки в однокомнатной квартире

Типичная схема электропроводки в однокомнатной квартире включает в себя две ветви, которые питают жилую комнату и ванную (с туалетом) с кухней.

Идеальная схема электропроводки однокомнатной квартиры будет предусматривать отдельные кабели для различных групп элементов.

Помимо места расположения розеток, светильников и приборов в однокомнатной квартире, необходимо определить маршруты прохождения кабелей. Они будут зависеть от типа самого помещения и дизайна интерьера. Например, в панельных домах проводку необходимо прокладывать в полу или на стыке пола и стен. А в кирпичном доме в однокомнатной квартире проводку можно спрятать в штробах стен.

Выбор инструментов

Перед началом монтажа необходимо приобрести самые главные инструменты. В первую очередь нужно приобрести перфоратор. При помощи него выполняется штробление стен. А также необходимо приобрести такие насадки для перфоратора:

бур для бетонных поверхностей (17–20 мм);
сверло корончатого вида (100 мм);
зубило для бетонных поверхностей (25–30 мм);
комплект сверл.

Вам это будет интересно Электросчетчик Cо 505

Также желательно, чтобы в наличии была болгарка, оборудованная кругом, позволяющим сделать монтаж по камню. Также нужно купить паяльник и универсальный мультиметр.

Штробление стен под проводку

Способы соединения

Способы соединения электроцепи:

Последовательно – складывается напряжение всех элементов сети, в каждом из них сила тока одинаковая. В цепи нет узлов, и поэтому, если выходит из строя один элемент, перестают работать все остальные
Параллельно – ко всем параллельно соединенным ветвям цепи приложено одно напряжение. Сила тока в узлах равна сумме токов в соединенных параллельных проводниках. Элементы не соединяются между собой, но объедены узлами. Если один из них выходит из строя, данный факт не отражается на работе остальных
Смешанно – применяются оба способа соединения на одном участке цепи

Монтаж отверстий

Если замена проводки в панельном доме предполагает новые места для розеток и выключателей, то потребуется ещё один сложный этап работы – просверлить для них отверстия в бетонной стене.

Что вам для этого понадобится?

Карандаш с линейкой (либо рулеткой).
Перфоратор и бур для него диаметром 8 мм.
Специальная насадка – коронка для монтажа подрозетников в бетоне (диаметром около 70 мм).
Лопатка – специальная перфораторная насадка для выемки оставшегося бетона из отверстия.

В месте, где в будущем должен стоять коммутационный аппарат, нарисуйте круг по диаметру подрозетника. Определите его центр и проделайте в нём отверстие глубиною 50-60 см при помощи перфоратора с буром. Теперь наденьте на инструмент коронку по бетону и наметьте контур будущего отверстия. Снова установите бур и по намеченной окружности просверлите 12-14 дырочек (это гораздо облегчает и ускоряет процесс монтажа отверстия). Опять наденьте коронку и пробурите теперь на всю глубину (50-60 мм). Осталось только надеть насадку-лопатку и выбить оставшийся бетон.

Все этапы наглядно показаны на видео:

Точно также сделайте отверстия и для распределительных коробок, если вы не будете использовать прежние.

Проектирование квартир по кв. м

Варианты на первичном и вторичном рынке недвижимости:

Сталинка – общая площадь 32-50 м2 у однушки. Потолок высотой (3 м) и встроенные шкафы. Санузел раздельный или совмещенный.
Хрущевка – малогабаритное жилье с некомфортной планировкой. Потолок высотой 2,5-2,7 м, санузел, совмещенный с ванной, внутренние перегородки с плохой шумоизоляцией. Общая площадь – до 33 м2.
Брежневка имеет изолированные помещения с окнами по разным сторонам дома. Есть место для встраивания прихожей. В однушке обычно совмещенный санузел, стены дома – ж/б, общая площадь – до 40 м2.
Стандартная квартира имеет удобную планировку, часто с эркерами. Потолок высотой 2,5-2,8 м, раздельный санузел, большая кухня, лоджия, встроенные шкафы и кладовки-ниши, общая площадь – до 50 м2.
Квартира улучшенной планировки имеет потолок высотой 2,5 м, помещения изолированные, раздельный санузел, лоджия, встроенные шкафы и антресоли, общая площадь – до 50 м2.
Современная квартира имеет просторные помещения в панельном доме независимо от их функционального предназначения. Потолок высотой 2,8 м, санузел раздельный, общая площадь – до 80 м2.

Современная однокомнатная квартира необычной планировки

Особенности замены проводки в панельном доме

Первое, что следует запомнить: для штробления не подходят несущие стены. Этого не следует делать не только в панельном доме, но и в хрущевке. Хотя это касается только штробления в горизонтальном направлении. Такие штробы могут существенно ослабить конструкцию панели, ее способность выдерживать большие нагрузки.

Монтаж новой электропроводки в жилых помещениях должен производиться в старые штробы. Если количество штроб недостаточное, или нужно выполнить монтаж светильников в новых местах, проводку необходимо вести поверх стен, а затем зашить гипсокартоновыми листами. Безусловно, площадь квартиры от этого станет меньше, но в противном случае придется оставлять проводку открытой.

В процессе монтажа обшивки, уже после штробления стены, используются установочные и распределительные коробки. Проще менять открытую электропроводку, чем скрытую. Чтобы сделать штробу, необходимо просверлить канал, используя штроборез или перфоратор, глубиной около 10 мм. С использованием дюбелей или алебастра там закрепляется проводка. Углубления для подрозетников не должны превышать 45 мм.

Проводка в хрущевке

Возможность замены

В большинстве хрущевок Санкт-Петербурга возможность замены проводки не предусматривалось. Это было обусловлено тем, что срок эксплуатации дома составлял 25 лет и проводка приходила в негодность вместе со зданием. В большинстве случаев алюминиевые провода закладывались между плитами во время строительства и не предусматривали замены в течении всего срока службы. Система защиты состояла из пакетника и двух пробок (плавких вставок), которые сгорали при перегрузке или коротком замыкании. Подобная автоматика абсолютно не приемлема в современных условиях и однозначно требует замены и модернизации.

Без штробленияПроводка/в хрущевке/
Проводка без штробления в хрущевке

Замена по каналамПроводка/в хрущевке/
Замена электропроводки в хрущевке по старым каналам

Открытая проводкаПроводка/в хрущевке//
Открытая электропроводка в хрущевке

Некоторые хрущевки позднего периода имеют канальную систему, через которую возможно перетянуть кабель прицепив за старый провод. Процент таких домов невелик, а каналы во многих случаях забиты раствором, поэтому можно смело утверждать, проводка в хрущевке несменяемая и в случае замены придется штробить или проводить открыто.

Квартирный щит, какой поставить

Еще одна проблема хрущевок представляют квартирные щиты. Расположение и размер не позволяют установить готовое решение из строительного магазина. Если щит встает в нишу, то не хватает места для дополнительных автоматов, а приобретя корпус необходимым количеством модулей в существующее пространство он просто не влезает. Приходится или монтировать автоматику на старой планке, или довольствоваться минимумом автоматов, что не улучшает безопасность.

Проявив определенную смекалку и сообразительность можно имплантировать симпатичную конструкцию в существующую хрущевскую нишу. Квартирный щит собирается из двух восьмимодульных боксов, что соответствует правилам устройства электроустановок. В один бокс монтируется счетчик и вводной автомат, а в другой отходящие автоматические выключатели и УЗО. Получается аккуратно, а самое главное безопасно.

Щит в ХрущевкеЩит/в хрущевке/
Монтаж распределительного щита в хрущевке

Щиток в ХрущевкеЩит/в хрущевке/
Замена распределительного щита в хрущевке

Щит в квартирныйЩит/в хрущевке//
Установка распределительного щита в хрущевке

Проводку в хрущевке менять не только можно, но и нужно. Имея определенную квалификацию монтаж электропроводки займет от одного до четырех дней. Срок выполнения работ зависит от количества розеток, выключателей, а самое главное от количества вещей и мебели в квартире. Жилая площадь в хрущевке не отличается большими показателями, поэтому обычно скорость замены электропроводки составляет один день – одно помещение.

Вариант разводки электропроводки в двухкомнатной квартире панельного дома

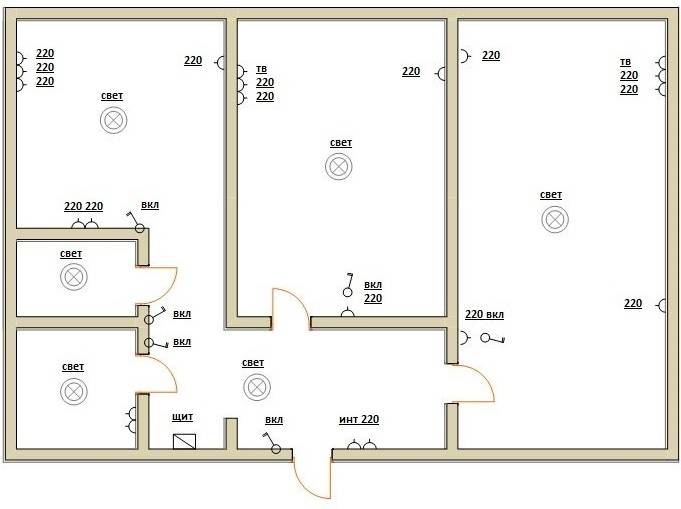

В качестве примера можно посмотреть схему электропроводки для двухкомнатной квартиры в панельном доме стандартного двадцать первого проекта. В таком панельном доме, называемом еще бескаркасным, практически все элементы дома, даже внутренние перегородки были несущими, поэтому штробить отдельные каналы под укладку электропроводки было нельзя.

Согласно схемы вся электропроводка делится на три основные группы:

Освещение и розетки в комнате 1 и 2. В каждую из комнат на контактную коробку заводилась своя пара ноль и фаза от распределительного щита, что позволяло отключить электроснабжение и выполнить ремонт и обслуживание проводки, используя, например, светильник-люстру в коридоре;
Освещение и электропитание розеток в коридоре организовано по тому же принципу с выведением своей питающей пары на распределительную коробку, находящуюся у входной двери. К этой же коробке подключалась проводка звонка и дежурного освещения;
Третья группа — светильники и розетки для кухни. В панельных высотках, не имеющих централизованного газоснабжения, устанавливались электрические кухонные плиты, поэтому для кухни использовался кабель с сечением не менее 4мм2;
Последняя группа – ванная и туалет. Электропроводка на вспомогательные помещения подключалась к входному щитку напрямую, без использования распеделительной коробки.

А так выглядит реальная разводка проводов в двухкомнатной квартире, зарисованная владельцем помещения.

Вместо построения четырех независимых веток электропроводки строителями выполнено две линии. Одна из них, отмеченная красным, использовалась для питания комнаты №2, кухни и туалета с ванной комнатой. Синяя ветка электропроводки питала комнату №1 и коридор. Половина идей и задумок, заложенных в схеме электропроводки для панельного дома, упрощены до максимума.

А так выглядит современная схема электропроводки после ремонта и переделки с заменой полутора миллиметровой алюминиевой лапши в штатных каналах плит панельного дома на ВВГ-3.

Как выполнить группировку электропроводки

Проводку разделяют на группы для того, чтобы приборы использовались более безопасно.

Группирование помогает раздельно контролировать электричество отдельных устройств или групп потребителей. Это практично при проведении монтажных работ, можно обесточить одну группу для проведения работ, а другая группа будет в рабочем состоянии. Также и в чрезвычайном положении: отключится только та группа, с которой проблемы.

Разделение приборов:

большие бытовые приборы и мощные устройства группируются единой линией с подключением в электрощите отдельного предохранителя. Это печки либо варочные панели, электрические духовые шкафы, посудомоечные аппараты, бойлеры, сплит-системы и прочее;

Розеточная группа под телевизор

розеточные группы – в каждой комнате должна быть своя группировка. Гостиная отдельно, спальня, детская отдельно, офис и так далее;
кухня – здесь больше всего приборов, поэтому розетки в этом помещении должны быть отделены от всех;
свет – для него выполняется одна общая группа;
санузлы будут особо важными помещениями с точки зрения безопасности, потому что в них высокая влажность.

Стационарные бытовые приборы

Мощная бытовая техника в основном находится в зоне кухни или туалета. Отдельное подсоединение кухонной группы нужно для выполнения монтажа. Если случится замыкание одного из приборов, то необходима замена. Чтобы не обесточивать сеть во всем помещении, можно отключить одну систему защиты, которая отвечает за стационарную технику.

Размещение на кухонной линии

Кухонная линия

По правилам, кухню считают самой мощной. Около 5–6 приборов всегда подключены в сеть, даже если не работают. В основном это машинки разного назначения, холодильники, плиты, микроволновки и прочее. У некоторых есть мини-грили, мясорубки, блендеры, мультиварки и другие устройства. В этом случае даже с одним мощным проводом не получится использовать все приборы.

Вам это будет интересно Установка трёхфазного счетчика

Если на всей проводке будут подключены еще и осветительные группы или бойлер, то при подключении очередной техники сеть просто не выдержит таких перепадов и попросту отключится.

Осветительные группы

Осветительные группы обязательно отделяются от розеток. Они делятся по виду использования, мощности и прочее. В зависимости от числа желаемых люстр в квартире, осветительных групп может быть две или три.

Электросхема однокомнатной квартиры

Монтаж электропроводки во влажном помещении

В отношении бытовых приборов и проводу в санузле применяются важные правила, так как влажность – это всегда рискованно. Чтобы сеть была безопасной и правильно работала, при построении плана и ремонте разводки нужно учитывать ряд указаний:

Указание 1 – подключение распределительной коробки.
Указания 2 – установка розеток для приборов.
Указание 3 – место монтажа выключателя.

Штробление панельных плит

Мы уже упоминали о том, что трогать несущие панельные стены запрещается, это касается и штробления. Но запрет в большей степени относится к монтажу горизонтальных штроб. Делать бороздки для проводов вертикально вполне допустимо. При этом всё равно есть некие ограничения, штробы нельзя делать слишком глубокими, что может привести к ослаблению конструкции (допускается глубина не более 10 мм). Самое главное при монтаже штроб не нарушить металлическую арматуру.

Не допускается никаких зигзагов и линий под наклоном, штробление борозд к розеткам и выключателям выполняется строго ровными вертикалями.

Минимальное расстояние между трубами газоснабжения и штробами должно быть 40 см. От оконных и дверных проёмов борозды для электрической проводки должны быть удалены минимум на 15 см.

Для нарезки штроб понадобится специальный инструмент, который стоит приличных денег. Хорошо, если у вас будет возможность взять его напрокат у профессионального электрика.

Нужна болгарка и для неё обязательно алмазный диск, только он сможет справиться с таким прочным материалом, как бетон. На стене предварительно необходимо наметить трассу прокладки провода, а потом вдоль этих линий проделать две параллельных прорези на расстоянии 2 см друг от друга. Теперь понадобится перфоратор, с его помощью удаляются остатки бетона между надрезами.

Конечно, идеальным вариантом будет штроборез. Этот инструмент по своей сути напоминает болгарку, только у него внутри уже встроены алмазные диски.

Ещё одно главное преимущество штробореза в том, что он оборудован пылесосом, монтажная пыль не выходит за пределы кожуха. Единственный недостаток – это цена, в этом случае дорого обойдётся даже прокат.

Что собою представляет панельный дом?

Панельные дома возводили ещё в советские времена. Они были своего рода эконом-вариантом, потому что сочетали в себе быстроту постройки и невысокую стоимость строительных материалов. Панельное строение возводилось из железобетонных плит, которые изготавливали на специальных заводах путём заливки бетоном металлической арматуры. Эти плиты (или панели) были двух видов – для полов или потолочных перекрытий и стеновые.

Панельное строение сродни карточному домику, каждая стена в нём является несущей. Ни о какой перепланировке здесь не может быть и речи, только затронь одну стену, сложится весь дом. Сейчас такие строения редко возводят, да и люди не особенно хотят приобретать жильё в панельных домах. Всё-таки для проживания кирпичные постройки считаются более комфортными. Они лучше сохраняют тепло, обладают повышенной шумоизоляцией, и, конечно же, в них гораздо легче проводить ремонтные работы и перепланировку. Особенно если речь заходит о таком вопросе, как заменить проводку.

Особенности электропроводки в панельном доме

Старая электропроводка в панельных домах, как правило, выполнена из алюминия

Панельные дома – это здания эконом-класса, которые строились быстро и с использованием недорогих материалов. Полы, стены потолки изготавливались из металлической арматуры с залитым бетоном. Каждая стена является несущей, поэтому выполнить перепланировку невозможно. Сейчас здания такого типа не возводят, отдают предпочтение кирпичным.

Электропроводка в панельном доме прокладывалась в специальных каналах. Они делались на заводе внутри железобетонных плит. Переместить коммуникации в более удобное место невозможно. Есть и другой вариант прокладывания проводов – между потолочными и стенными плитами

При замене электропроводки нужно обратить внимание на способ прокладывания электропроводов

Проводники для люстр в панельном доме прокладываются по специальным каналам в перекрытии или между потолочной панелью и стеной

Важно учесть, что даже в пределах одного дома на разных этажах проводка может быть проложена по-разному. Опираться на полное соблюдение требований по монтажу нельзя, даже простые правила могли быть нарушены в ходе строительства и ремонта

1 Проводка в панельном доме – особенности и сложности при замене

Для начала стоит отметить, что существует несколько конфигураций панельных домов. Отличительная особенность проводки в таких жилищах заключается в том, что она проложена в специальных штробах, которые формируются на заводах в момент производства плиты. Кроме этого, все стены в таких домах являются несущими (за исключением перегородки санузла), поэтому в панелях запрещено создавать штробы, поскольку таким образом нарушается несущая способность перегородок. В более старых вариантах панельных домов можно обнаружить, что проводка проложена в местах стыка стен с потолком или же между собой.

В панелях создавать штробы нельзя

Расположение точек в панельках также имеет свои особенности. Розетки размещаются на высоте порядка 90 см, а выключатели – 150–180 см. Делалось это для того, чтобы расстановка мебели в квартирах небольшой площади не мешала пользоваться источниками электроэнергии. Нередко можно обнаружить, что рубильники (автоматы), расположенные в распредщитке, включали одновременно и освещение, и розетки, причем для них прокладывался провод одинакового сечения. Современные правила обязывают разделять освещение и розеточные группы, используя провод сечение 1,5 мм2 и 2,5 мм2 соответственно.

Существует несколько причин, по которым рекомендуется произвести замену проводов в объектах панельного домостроения. Первая из них – это износ алюминиевой проводки. Постоянный перегрев алюминия, а в настоящее время в наших квартирах большое число мощных приборов, приводит к его осыпанию. В связи с этим толщина жилы кабеля уменьшается, что может вызвать перегрев проводов, короткое замыкание или вовсе воспламенение. Если в проводке отсутствует провод заземления, ее также рекомендуется заменить.

В панельных домах проводка расположена в специальных каналах, которые формируются во время производства плиты

Замена электропроводки в панельном доме может быть осуществлена по существующим каналам, расположенным в стенах. Как правило, они представляют собой пластмассовые трубы, которые замоноличены в стене. Этот способ актуален, если существующее расположение розеток и выключателей полностью устраивает хозяев, а добавлять новые в планы не входит. При необходимости монтажа дополнительных точек без штробления, увы, не обойтись. В таком случае стоит выбрать открытый тип прокладки, о котором будет рассказано ниже.

На первоначальном этапе необходимо обесточить квартиру. После этого снимают все выключатели и розетки и проводят визуальную оценку состояния подрозетников. Если их состояние удовлетворительное, то элементы можно оставить, в противном случае рекомендуется сменить изделия на новые

Кроме подрозетников следует уделить внимание и распаячным (распределительным) коробкам. При необходимости их также рекомендуется заменить

Следующий этап заключается в непосредственной замене проводов

Для этого к концам старого провода прикручивают новый (сделать это можно, например, изолентой) и через распредкоробку начинают вытягивать кабель. Таким образом место старого провода займет новый. Часто концы старого проводов могут быть замазаны бетонным раствором. Делалось это в целях исключения движения проводов по каналам во время монтирования розеток и выключателей, хоть делать это категорически запрещено. В таком случае придется удалить старый раствор перфоратором или другими подручными средствами

Следующий этап заключается в непосредственной замене проводов. Для этого к концам старого провода прикручивают новый (сделать это можно, например, изолентой) и через распредкоробку начинают вытягивать кабель. Таким образом место старого провода займет новый. Часто концы старого проводов могут быть замазаны бетонным раствором. Делалось это в целях исключения движения проводов по каналам во время монтирования розеток и выключателей, хоть делать это категорически запрещено. В таком случае придется удалить старый раствор перфоратором или другими подручными средствами.

Аналогичным способом поступают и с проводами, идущими к источникам освещения. После того, как в распределительной коробке окажутся концы медной проводки, их следует соединить между собой при помощи одного из следующих способов:

болтовые соединения.
клеммные колодки;
опрессовка гильзами;
пайка;
пружинные зажимы;
сварка;

Мы не будем говорить о том, какой из этих способов более надежный или предпочтительный, поскольку у каждого из них есть как свои сторонники, так и ярые противники. Вы можете выбирать наиболее предпочтительный для вас и производить соединение проводов так, как вам удобно.

Электропроводка в панельном доме
