Системы защиты от протечек воды Neptun Smart и Neptun Smart +

Отличия новой системы

Предыдущие модели системы защиты Neptun Aquacontrol, Base, ProW и так далее различались диаметром отводов, количеством подключенных датчиков и отводов, питанием системы и продолжительностью автономной работы.

Комплекты Neptun Smart и Smart + отличаются от предыдущих моделей не только улучшенным дизайном, но и более проработанным модулем управления. Все компоненты системы взаимодействуют через центральный контроллер модуля. Реализовать возможность увеличения функций устройства за счет подключения карт расширения.

Карты расширения Neptun Smart

Смарт и Смарт + отличаются друг от друга. Нептун Смарт подразумевает использование только проводных датчиков. Усовершенствованная сборка Neptun Bugatti Smart, а название происходит от использования электрических шаровых кранов Neptun Bugatti Pro 12 В, произведенных в Италии.

Второй комплект – Neptun Smart + (Нептун Смарт плюс) – улучшенная версия Neptun Profi Smart. Установленные дополнительные карты расширения позволяют подключать не только проводные датчики и отводы, но и беспроводные. Это очень удобно при установке системы в квартире или доме, где уже сделан ремонт, а на стенах монтаж проводки будет крайне нежелательно.

Каждый из комплектов содержит минимум устройств, необходимых для контроля утечек, поэтому при необходимости увеличения количества контролируемых мест их необходимо приобретать самостоятельно.

Общее у этих систем защиты от протечек то, что они могут быть подключены к трубам различного диаметра, от полудюйма (1/2), три четверти (3/4) и дюйма.

Особенности новой линейки Neptune Smart:

1. новый комплексный подход к реализации задач для потребителей;
2. возможность организации двух независимых зон с сохранением функциональности;
3. улучшение связи Wi-Fi, предотвращающее сбои в работе, а также улучшение программного обеспечения (ПО), устраняющее проблемы с подключением к «облаку» (облачное хранилище данных);
4. доработан резервный источник питания, в котором следует использовать внешнюю аккумуляторную батарею, что устраняет проблемы, связанные с использованием аккумуляторов;
5. использование нового чипа LoRa (Long Range) увеличивает дальность радиосвязи и ее стабильность;
6. частота была изменена с 433 МГц на 868 МГц, что разрешено в ЕС и учитывая ее низкую распространенность в Российской Федерации, переключение на нее минимизирует помехи;
7. возможность установки карты расширения LAN, позволяющей подключить систему Neptun Smart к роутеру через витую пару, если беспроводная связь недоступна (приобретается отдельно);
8. использование карты расширения RS-485 позволяет объединить несколько систем защиты от воды Neptune в единую сеть (карта RS-485 приобретается отдельно).

Что общего у комплектов Smart Leakage Protection Kits, так это то, что они могут быть подключены к трубам разного диаметра, от полудюйма (1/2), три четверти (3/4) и дюйма, а также могут управляться с помощью смартфона с помощью разные ОС.

Подробнее о том, что можно реализовать с помощью модуля управления Neptun Smart, читайте в инструкции. Вы можете скачать это здесь.

Подключение устройств к модулю Neptun Smart / Smart+

Возможности модуля Neptun ProW+Wi-Fi

Если датчики и шаровые краны в большинстве случаев у разных видов систем защиты выполняют одну и ту же функцию и имеют схожую конструкцию, то модуль управления постоянно совершенствуется. Если говорить о Neptun ProW+Wi-Fi, функциональные возможности данного модуля включают в себя:

Управление системой защиты через смартфон. Для этого достаточно установить бесплатное приложение и синхронизировать мобильный телефон и смонтированную систему.
Своевременное оповещение о возникновении аварии. Помимо того, что модуль издает звуковое и световое оповещение на лицевой панели, дополнительно сведения о возникновении протечки поступают на экран вашего мобильного телефона. Очень важная функция, особенно, если в это время дома никого нет.
Мониторинг показания расхода горячей и холодной воды. Теперь совсем не обязательно каждый месяц вручную снимать показания, открывая шкаф со счетчиками, который находится в ванной либо на кухне. Достаточно открыть мобильное приложение и просмотреть показания в нем. Это очень удобная функция для тех, кто сдает квартиру в аренду.
Резервное питание системы защиты. Даже если на продолжительное время (до 36 часов) отключится электроснабжение квартиры либо дома, модуль Neptun ProW+Wi-Fi будет работать. Разработчики внесли в конструкцию элементы питания, которые и будут являться источником резервного питания. Кстати, приложение заранее оповестит Вас о необходимости замены данных элементов питания. Кроме этого модуль управления снабжен защитой – от короткого замыкания, перегрузки и перенапряжения

Это особенно важно владельцем квартир старого жилого фонда, где не была проведена модернизация электросетей.
Индикация положения шаровых кранов. Можно не только дистанционно наблюдать за кранами, но и при желании автоматически ими управлять (закрывать и открывать). Если уехав в отпуск, вы забыли перестраховаться и перекрыть воду, это всегда можно сделать через приложение.
Функция автоматического проворачивания кранов

Представляет собой режим самоочистки шаровых кранов, предотвращающий «закисание» запорной арматуры. Автоматический проворот можно настраивать через каждые 15 дней.
Управляющий модуль Neptun ProW+Wi-Fi можно подключить к системе «Умный дом» и охранной сигнализации жилого дома. Для этого предусмотрен специальный выход.

Если уехав в отпуск, вы забыли перестраховаться и перекрыть воду, это всегда можно сделать через приложение.
Функция автоматического проворачивания кранов. Представляет собой режим самоочистки шаровых кранов, предотвращающий «закисание» запорной арматуры. Автоматический проворот можно настраивать через каждые 15 дней.
Управляющий модуль Neptun ProW+Wi-Fi можно подключить к системе «Умный дом» и охранной сигнализации жилого дома. Для этого предусмотрен специальный выход.

Как правильно выбрать систему защиты от протечек и залива?

Как правильно выбрать систему защиты от протечек и залива? Когда она необходима в квартире и частном доме? Советы профессионала.

Справочная информация: Система защиты от протечек и залива – это система, которая при обнаружении протечки перекрывает водоснабжение в квартире или доме, не допуская распространения воды. Состоит из управляющего блока (контроллера), шаровых электрокранов и датчиков протечки. Принцип действия системы следующий: как только вода попадает на датчик протечки, расположенный в месте потенциальной протечки, контроллер системы перекрывает шаровые краны, установленные сразу после входных вентилей, и отключает подачу воды.

Как правильно выбрать систему защиты от протечек воды и залива?

— Выбор системы защиты от протечек предполагает выбор производителя и модели, а также подбор нужной для защиты вашего дома комплектации

Важно оценить технические параметры системы и ее пользовательские свойства

Есть два критерия, которым должна соответствовать качественная современная — она должна быть безопасной и надежной. Надежной – значит качественной, долговечной, и максимально эффективно выполнить свою функцию даже в непредвиденных условиях. Кроме того, система защиты от протечек должна быть удобной и комфортной в использовании.

Система защиты от протечек должна быть электрически безопасна, т.е. нигде в системе не должно быть напряжения 220 Вольт – ни в контроллере, ни в датчиках, ни в кранах. Это первый вопрос, который необходимо задать при покупке системы. На сегодняшний день производители систем обеспечивают электробезопасность контроллеров двумя основными способами: продают к системе блоки питания как для мобильных телефонов, которые трансформируют напряжение 220 Вольт в безопасное (по стандартам РФ – до 24 Вольт), или делают независимые от внешнего питания системы, работающие от батареек или аккумуляторов, т.е. автономно. Продолжительность автономной работы разнится от 1 месяца до 9 лет в зависимости от производителя системы защиты от протечек. Автономность может обеспечиваться батарейками, которые вставляются в сам контроллер, но существуют системы, где для автономности необходимо приобретать отдельно аккумулятор и располагать его отдельно вне контроллера

При покупке обратите внимание: если к контроллеру системы, которую вы хотите приобрести, провода должны быть протянуты напрямую из розетки, значит, напряжение в контроллере у этой системы защиты от протечек будет 220 Вольт

Второй критерий выбора системы защиты от протечек и залива, о котором я говорил – это надежность, ведь система должна эффективно сработать при любых обстоятельствах в случае протечки воды.

Подключение к HomeKit

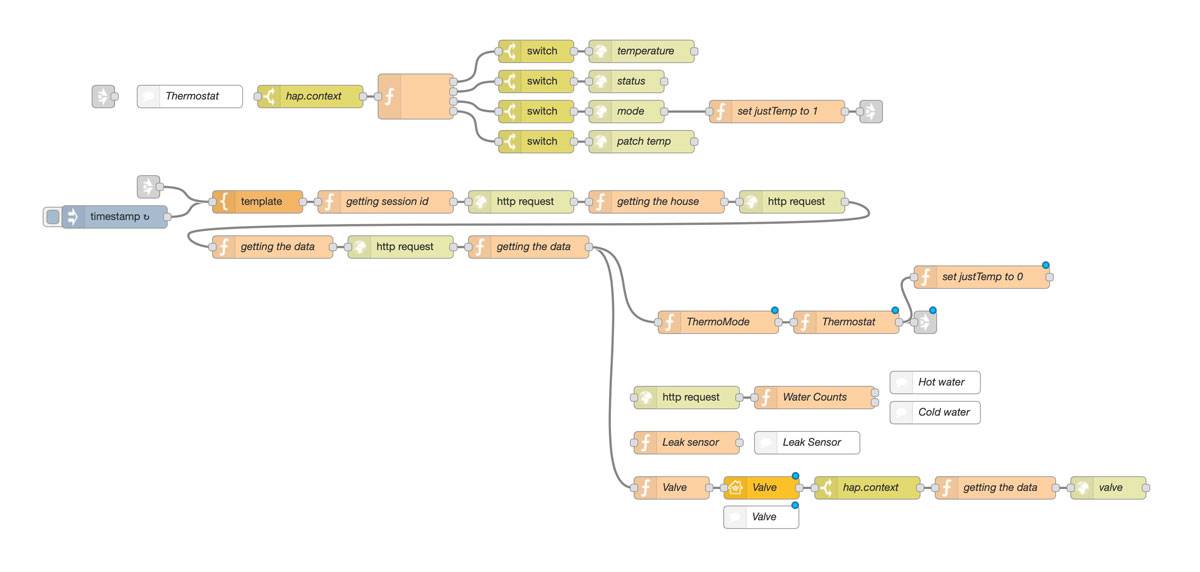

На самом деле, если вы уже хотя бы немного разобрались как работает Node-RED, как создавать там HomeKit-устройство, то вы скорее всего просто ждете ссылку с flow — дальше вы разберетесь. Поэтому держите — здесь вы найдете пример с flow, включая шаровые краны, управление теплым полом и фиксации протечек (необходимо только на местах комментариев добавить HomeKit блоки) + не забудьте поставить свои credentials в первом блоке.

Теперь давайте разберем, что было написано мной абзацем выше.

Общая работа с API Нептуна завязано на два этапа:

1. Это последовательность запросов, в которых мы по паре логин/пароль получаем сначала ключ для доступа к информации ваших устройств, потом смотрим список ваших настроенных домов в приложении, потом получаем статус всех ваших устройств в этом доме.
2. Используя полученный ранее ключ передаем команды на исполнение (перекрыть воду, поставить температуру пола и тд)

Соответственно, разберем по порядку.

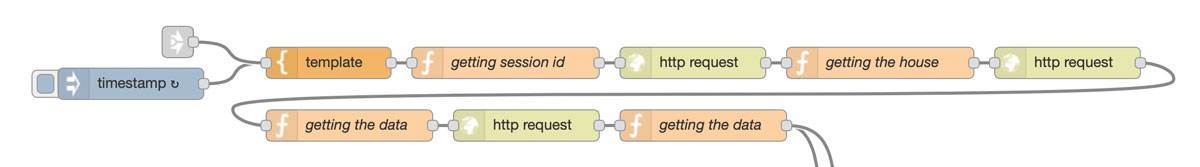

Именно эта часть является инициирущей во всей нашей цепочки получения данных, где мы в первом голубом блоке timestamp просто задаем интервал, как часто мы хотим получать обновления по статусу (сейчас настроено каждые 10 секунд).

Дальше происходит магия из цепочки запросов, по итогам которых в последнем блоке getting the data мы получаем информацию о всех наших устройствах в ПЕРВОМ доме (да, если у вас несколько домов, то вам нужно будет выбрать его в блоке getting the House — не буду останавливаться подробнее т.к. думаю, что среди нас мало тех у кого больше одного дома в приложении).

Идем дальше.

Здесь же мы видим уже разбор наших данных на HomeKit устройства

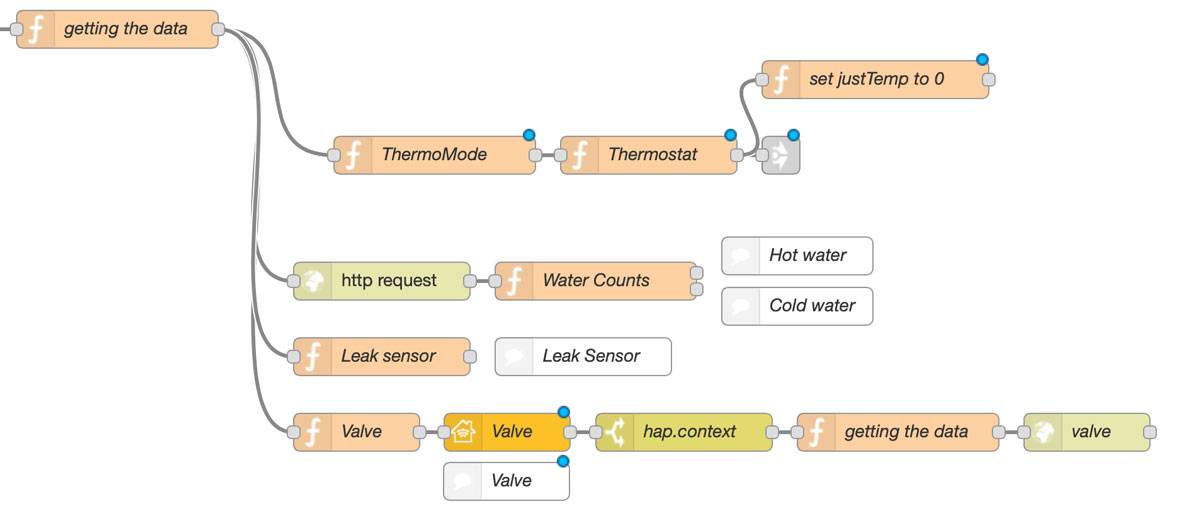

Стоит обратить внимание, что от блока getting the data идет 4 линии. Каждая линия отвечает за отдельный вид устройств:

• термостат
• счетчики воды
• датчик утечки
• шаровой кран

Соответственно, для того, чтобы теперь эти устройства появились необходимо будет добавить соответствующие HomeKit блоки на место белых комментариев.

Для примера подставлен HomeKit-блок крана, но и его вам нужно будет заменить (или настроить) т.к. данный блок сейчас настроен на использование бриджа inhomekit.

К сожалению, опять же для того, чтобы добавить всю вашу библиотеку устройств вам необходимо будет разобраться и немного покопаться во flow и в объектах, получаемых от API Нептуна, но, увы, в этом весь Node-RED.

Монтаж системы защиты от потопа «Нептун»

Рекомендуется следующая последовательность установки системы контроля протечки воды (затопления), согласно основной схеме соединения входящих в комплект «Нептун» элементов:

• разметка мест установки главного блока, датчиков и электромагнитных клапанов;
• прокладка монтажных проводов, согласно схеме соединения;
• врезка электромагнитного клапана;
• установка датчиков протечки воды;
• установка блока управления;
• подключение и наладка системы;

Перед началом установки представьте себе расположение всех частей комплекта контроля протечки воды и составьте схему его размещения

Важно убедиться, что при выбранной схеме установки Вам хватит длины соединительных проводов. В разделе «структура системы» представлен возможный план размещения комплекта контроля протечки воды в стандартной квартире многоэтажного дома

Установка датчиков протечки воды

Возможны два варианта установки датчика протечки воды. Вариант 1. Рекомендуется устанавливать датчики протечки воды в полу (врезать в плитку, покрытие) в местах наиболее вероятного скопления воды при протечках. Монтируются датчики в пол контактными пластинами вверх. Провод подводится в гофрированной трубке. Выступ датчика протечки воды над линией пола (3—4 мм) позволяет исключить ложное срабатываение.

Вариант 2. Если установка датчика протечки воды в пол невозможна, то рекомендуется уложить его на пол контактными пластинами вниз. Провод свободно лежит на полу. Точечные выступы на корпусе датчика не позволяют контактным пластинам касаться пола, что предотвращает ложное срабатываение датчика протечки воды

Важно, чтобы способ установки датчика и крепления допускал демонтаж датчика с кабелем в случае выхода его из строя

При подключении датчиков протечки воды к блоку управления обратите внимание на различную расцветку проводов в монтажных концах. Необходимо соединить концы провода в соответствии со схемой: красный провод — +U1; желтый провод к клемме IN; зеленый к GND, согласно маркировке на клеммном контакте блока управления

Установка блока управления

Блок управления системы контроля протечки воды (затопления) рекомендуется устанавливать в месте удобном для обслуживания и оповещения хозяев в случае протечки.

Напряжение питания на блок управления и электромагнитный клапан должно быть подано из силового шкафа и обязательно через УЗО (на 30 мА). К блоку управления подвести фазу и ноль. Электромагнитный клапан подключается к блоку управления специальным кабелем, входящим в комплект поставки.

1 — блок управления без внешней панели; 2 — датчики протечки воды; 3 — клапан электромагнитный нормально открытый; 4 — клеммные контакты; 5 — распаечная коробка

Перед установкой блока управления:

• подготовьте отверстие в стене для установки блока управления;
• подготовьте в стене углубление для проводов питания

220 В, идущих от силового шкафа (через УЗО);

подготовьте в стене каналы для укладки проводов от места установки блока управления до каждого датчика протечки воды и до каждого электромагнитного клапана; установите распаечную коробку в стене

Перед установкой блока управления:

• снимите пластмассовую крышку;
• снимите печатную плату, отвернув два винта;
• установите и закрепите монтажную коробку (корпус главного блока) в стене;
• выполните соединение проводов.

Установка электромагнитных клапанов

Подключение электромагнитного клапана к главному блоку необходимо производить специальным проводом данного комплекта, предназначенным для влажных помещений. Клапан обязательно заземлить. Реальный срок службы клапана 8—10 лет. Следует заметить, что клапан в открытом состоянии не требует потребления питания. В закрытом состоянии, потребление составляет 8 Вт.

Электромагнитные клапаны устанавливаются на вводе труб водоснабжения после ручных вентилей или шаровых кранов. Устанавливать электромагнитный(е) клапан(ы) вместо ручных вентилей категорически запрещается! Для продления срока службы рекомендуется установить в магистрали хотя бы простейшие фильтры

Подключение и проверка

Провода от датчиков протечки воды обрежьте по месту, зачистите проводники и соедините между собой, соблюдая расцветку. Подключите датчики к клеммным контактам блока управления.

Для подключения электромагнитного клапана используйте специальный провод из комплекта. Клапан обязательно должен быть подключен к защитному заземлению. Провод питания блока управления подключается в последнюю очередь.

Для бесперебойной работы комплекта контроля протечки воды рекомендуем не реже одного раза в три месяца очищать мягкой тряпочкой контактные пластины датчика протечки воды от пыли и жира.

Контроллеры

Контроль протечки воды Нептун реализуется на основе модулей управления с разными функциональными возможностями:

СКПВ мини 2N. Самое простое управляющее устройство, которое на основании сигнала датчика перекрывает кран и включает звуковую сигнализацию. К нему можно подключить не более 5 датчиков и 2 кранов. Работает только от 220 В, не имеет резервного питания. Устанавливается в обычный стандартный подрозетник. Если вам нужен недорогой контроллер — этот работает стабильно. Недостаток — нет резервного питания.
Функции и технические характеристики контролеров Neptun

СКПВ 220 В DIN и СКПВ 12В DIN. Отличается способом установки — на ДИН-рейку и большим числом подключаемого оборудования: до 8 кранов и до 6 датчиков. Выпускается в двух модификациях — с питанием от 220 В и от 12 В. По функционалу аналогичен СКПВ мини 2N: только закрыть краны по сигналу от датчика. Если вы решили установить контроллер система антизатопления в электрошкафу, этот вариант будет удобен.

NEPTUN BASE. По функционалу не отличается от описанных выше вариантов. Разница в том, что монтируется на стену и позволяет управлять 6 кранами и 20 проводными датчикам. Может быть подключен к другим системам: умный дом, сигнализация, системы диспетчеризации. Добавлена функция проверки работоспособности кранов — 1 раз в месяц они проворачиваются.

NEPTUN PRO W. Добавлено резервное питание — от 4 литиевых батареек. На резервном источнике контроль протечки воды Нептун может работать до 1 года. Позволяет управлять 4 кранами, принимать сигналы от 375 проводных датчиков. Их можно разделить на 4 зоны. При появлении сигнала протечки от датчика, зона идентифицируется на панели (загорается светодиод). Кроме проверки состояния кранов 1 раз в месяц, отображает их состояние

Обратите внимание: реализована возможность подключения внешнего источника питания (как вариант — АКБ).

NEPTUN PRO W+. Отличается от предыдущего тем, что позволяет обслуживать еще и 31 беспроводной датчик

Но работать от батареек может не более 3-х суток.

Последние версии — PRO и PRO+ — могут работать от 220 В или 12 В, имеют индикацию низкого заряда резервного источника питания. При подключении внешнего резервного источника (АКБ) могут управлять 6 кранами. Тип монтажа — накладной.

Один из вариантов подключения устройств

Три контроллера имеют дополнительный «сухой контакт». Через него можно организовать подключение внешнего устройства, например, внешней сигнализации.

Признанная надежность

Защита Gidrolock выпускается компанией Гидроресурс – лидер в производстве оборудования, обеспечивающего безопасность эксплуатации инженерных водопроводных сетей любой сложности. Это гарантирует высокое качество продукции, длительность эксплуатации и следующие преимущества:

Практичность. Входящие в комплект шаровые электроприводы разных размеров и датчики легко дополняются необходим оборудованием до нужного количества. Так, к стандартному устройству можно подключить до 20 дополнительных датчиков и 20 шаровых кранов на электроприводе, а также увеличить длину 3-метрового кабеля и 100 метров. Система поддерживает установку сотни радиодатчиков и функционирование современной GSM-сигнализации, которая незамедлительно уведомляет владельца о случившейся протечке.

Безопасность и гарантии. Установка функционирует на автономном элементе питания, с которого напряжение в 12 вольт подается на шаровой электропривод. Данный аккумулятор периодически подзаряжается проходящим слабым током, поэтому его хватает на длительный период эксплуатации без замены и переустановки. К тому же, продукция реализована через официальных дилеров, обеспечена 3-х летней гарантией, на протяжении которой устройство в целом или его отдельные элементы могут быть заменены или отремонтированы при отсутствии механических повреждений.

Скорость реагирования. Несколько огорчает быстрота срабатывания системы защиты. После обнаружения протечки краны будут перекрыты только через 30 секунд.

Функциональность. Элементы перекрытия устройства выполнены из нержавеющего сплава, что позволяет им выдерживать давления до 64 атмосфер. Полиуретановые уплотнители характеризуются прочностью и большой долговечностью. Высокая термостойкость материалов позволяют им выдерживать нагревание до 220 градусов Цельсия. Таким образом, запорные механизмы системы не портятся и практически не изнашиваются даже после 10 000 закрытий-открытий.

Шаровой электропривод Gidrolock компании Гидроресурс

Качественная защита от протечек воды в квартире должна учитывать и эксплуатационные особенности, ведь любые водопроводные сети неизбежно сталкиваются с проблемой известковых отложений, в результате которых рабочие узлы оборудования закисают. В данной конструкции предусмотрено автоматическое срабатывание запорных механизмов, и раз в две недели краны поворачиваются на 5 градусов, предупреждая таким образом накопление отложений.

https://youtube.com/watch?v=rNTNcvy4neU

Управление защитой

Как уже было сказано, за системой можно следить через смартфон. Для этого вам необходимо скачать и установить приложение SST Cloud из сервисов App Store или Google Play. Приложение работает на разных операционных системах: Android, iOS (iPhone).

SST Cloud позволяет вам управлять системой и ее элементами по отдельности, а также создавать и управлять несколькими системами Neptun Smart. В то же время несколько человек могут иметь доступ к управлению безопасностью.

Кроме того, через приложение вы можете управлять дополнительными устройствами, приобретенными у этого производителя. Например, контролировать температуру в помещении с помощью дистанционного управления радиаторами отопления, отопительными приборами или с помощью функции теплого пола. Кроме того, все устройства можно запрограммировать на неделю вперед.

Модуль управления Neptun Smart позволяет не только контролировать утечки через приложение SST Cloud, но и удаленно регулировать температуру в квартире или доме

Чтобы правильно настроить защиту Neptune Smart +, необходимо прочитать инструкцию к приложению. Вы можете скачать это здесь. Видео по настройке SST Cloud:

Подводим итог

Мы рассказали, что собой представляет инновационная система защиты от протечек воды на базе управляющего модуля Neptun ProW+Wi-Fi. Как вы видите, функциональные возможности устройства достаточно впечатлительные

Поэтому, если вы собрались внедрить систему «Умный дом» или же решили перестраховаться и защитить себя и соседей от затопления, рекомендуем обратить внимание на описываемый нами комплект. К тому же напряжение питания модуля может быть как от стандартных 220 В, так и от 12 В. При этом потребляемая мощность составляет всего 0,5 Вт, на расход электроэнергии установленный модуль практически не повлияет

При этом потребляемая мощность составляет всего 0,5 Вт, на расход электроэнергии установленный модуль практически не повлияет.

Важно также отметить, что к модулю Neptun ProW+Wi-Fi можно подключать до 375 проводных датчиков или же до 32 беспроводных радиодатчика. Все это означает, что систему можно смонтировать на больших объектах, при этом защитив от протечек не только линию водоснабжения, но и отопления, что не менее важно. Дополнительный, но не менее важный плюс – гарантия на систему защиты составляет целых 6 лет, что косвенно свидетельствует о высоком качестве рассматриваемой продукции

Дополнительный, но не менее важный плюс – гарантия на систему защиты составляет целых 6 лет, что косвенно свидетельствует о высоком качестве рассматриваемой продукции.

И кстати, мы попросили для наших читателей специальную скидку — 15% на весь ассортимент магазина. Используйте промокод: самэлектрик.
