Система защиты от протечек воды «Гидролок»

Подбор размера (диаметра ДУ) крана исходя из размеров трубы

Диаметр и условный проход ДУ крана или трубы

Откуда берется разница между диаметром трубы и ДУ?

  • Стальные трубы и краны по внутреннему диаметру (проходу) и обозначается ДУ
  • Пластиковые трубы по наружному диаметру (DN) и имеют дополнительную характеристику толщина стенки или SDR (стандартное соотношение размеров — Standart Dimension Ratio) соотношение внешнего диаметра пластиковой трубы к толщине стенки

внешний подробнее о подборе диаметра крана

  • Световая сигнализация Блока управления Премиум
  • Световая сигнализация Приемника беспроводных датчиков
  • Чек лист проверки системы после монтажа
  • Выбор нужного диаметра крана

Неисправности систем защиты от протечек

Наиболее распространенные виды неисправностей и меры действий при их обнаружении:

  1. Неисправен беспроводной датчик. На корпусе датчика или панели РПУ горит индикатор неисправности. Замените датчик.
  2. Неисправность проводного датчика или обрыв провода. Горит индикатор на панели блока управления. Проверьте провод, замените датчик. Для профилактики неисправности датчиков протирайте их мокрой тряпкой один раз в две недели. Если один из датчиков не сработал, найдите и устраните причину.
  3. Неисправно РПУ. На корпусе датчика горит индикатор работы без повреждений, а на панели РПУ нет. Установите РПУ в режим регистрации (как это сделать, описано в инструкции). Если датчик не обнаружен, замените датчик и снова включите режим регистрации. Если проблема не исчезла, обратитесь в сервисный центр для ремонта РПУ или замените его.
  4. Неисправен блок управления. При контакте с водой на датчике и РПУ загорается индикатор протечки, а электропривод крана не перекрывает воду. При смачивании водой проводных датчиков ни один не срабатывает. Проверьте состояние ИБП, аккумулятора, наличие напряжения в сети. Если все в пределах нормы, проверьте, появляется ли напряжение на контактах подключения электродвигателя при смачивании водой датчиков. При отсутствии напряжения обратитесь в сервисный центр.
  5. Неисправен электрический привод кранов. При смачивании датчиков водой появляется напряжение на контактах для подключения электродвигателя, но кран не перекрывает воду. Отсоедините провода от крана и проверьте напряжение на них. Если все нормально, обратитесь в сервисный центр или замените краны.

Если вы не профессиональный электрик или радиолюбитель, не ремонтируйте блоки устройства самостоятельно. Для их ремонта необходимо специализированное диагностическое оборудование и глубокие познания в электрике и электронике.

Установив в доме устройство от защиты протечек воды, вы предотвратите потоп при разрыве трубы. Забыв закрыть кран в ванной, вы избежите конфликта с соседями, потому что система перекроет воду при первых признаках утечки. Затраты на оборудование и установку системы в сотни раз ниже трат на ремонт после потопа и компенсации соседям.

Система защиты от протечек Gidrolock для квартиры комплекты защиты от протечек по лучшей цене

Для загородного дома

Сортировать по:

|

Система защиты от протечек Gidrolock Winner 1 – защита от протечек воды для загородного дома

Система защиты от протечек Gidrolock Winner 1 – защита от протечек воды для загородного дома

Артикул: WINNER 1 F В наличии

Страна:

Россия Подробнее

Добавить к сравнению

Система защиты от протечек Gidrolock Winner+ 1 – защита от протечек воды для загородного дома

Система защиты от протечек Gidrolock Winner+ 1 – защита от протечек воды для загородного дома

Артикул: WINNER+ 1 F В наличии

Страна:

Россия Подробнее

Добавить к сравнению

Система защиты от протечек Gidrolock Winner Bugatti 2 – защита от протечек воды для загородного дома

Система защиты от протечек Gidrolock Winner Bugatti 2 – защита от протечек воды для загородного дома

Артикул: WINNER BUGATTI 2 F В наличии

Страна:

Россия Подробнее

Добавить к сравнению

Система защиты от протечек Gidrolock Winner+ 2 – защита от протечек воды для загородного дома

Система защиты от протечек Gidrolock Winner+ 2 – защита от протечек воды для загородного дома

Артикул: WINNER+ 2 F В наличии

Страна:

Россия Подробнее

Добавить к сравнению

Система защиты от протечек Gidrolock Winner Bugatti 3 – защита от протечек воды для загородного дома

Система защиты от протечек Gidrolock Winner Bugatti 3 – защита от протечек воды для загородного дома

Артикул: WINNER BUGATTI 3 F В наличии

Страна:

Россия Подробнее

Добавить к сравнению

Система защиты от протечек Gidrolock Winner+ 3 – защита от протечек воды для загородного дома

Система защиты от протечек Gidrolock Winner+ 3 – защита от протечек воды для загородного дома

Артикул: WINNER+ 3 F В наличии

Страна:

Россия Подробнее

Добавить к сравнению

Система защиты от протечек Gidrolock Ultimate Bugatti 1 – защита от протечек воды для загородного дома

Система защиты от протечек Gidrolock Ultimate Bugatti 1 – защита от протечек воды для загородного дома

Артикул: ULTIMATE BUGATTI 1 F В наличии

Страна:

Россия Подробнее

Добавить к сравнению

Система защиты от протечек Gidrolock Ultimate Bugatti 2 – защита от протечек воды для загородного дома

Система защиты от протечек Gidrolock Ultimate Bugatti 2 – защита от протечек воды для загородного дома

Артикул: ULTIMATE BUGATTI 2 F В наличии

Страна:

Россия Подробнее

Добавить к сравнению

Система защиты от протечек Gidrolock Professional Bugatti 1 – защита от протечек воды для загородного дома

Система защиты от протечек Gidrolock Professional Bugatti 1 – защита от протечек воды для загородного дома

Артикул: PROFESSIONAL BUGATTI 1 F В наличии

Страна:

Россия Подробнее

Добавить к сравнению

Система защиты от протечек Gidrolock Professional Steel 1 – защита от протечек воды для загородного дома

Система защиты от протечек Gidrolock Professional Steel 1 – защита от протечек воды для загородного дома

Артикул: PROFESSIONAL STEEL 1 F В наличии

Страна:

Россия Подробнее

Добавить к сравнению

Система защиты от протечек Gidrolock Ultimate Bugatti 3 – защита от протечек воды для загородного дома

Система защиты от протечек Gidrolock Ultimate Bugatti 3 – защита от протечек воды для загородного дома

Артикул: ULTIMATE BUGATTI 3 F В наличии

Страна:

Россия Подробнее

Добавить к сравнению

Система защиты от протечек Gidrolock Professional Bugatti 2 – защита от протечек воды для загородного дома

Система защиты от протечек Gidrolock Professional Bugatti 2 – защита от протечек воды для загородного дома

Артикул: PROFESSIONAL BUGATTI 2 F В наличии

Страна:

Россия Подробнее

Добавить к сравнению

Система защиты от протечек Gidrolock Professional Steel 2 – защита от протечек воды для загородного дома

Система защиты от протечек Gidrolock Professional Steel 2 – защита от протечек воды для загородного дома

Артикул: PROFESSIONAL STEEL 2 F В наличии

Страна:

Россия Подробнее

Добавить к сравнению

Система защиты от протечек Gidrolock Professional Bugatti 3 – защита от протечек воды для загородного дома

Система защиты от протечек Gidrolock Professional Bugatti 3 – защита от протечек воды для загородного дома

Артикул: PROFESSIONAL BUGATTI 3 F В наличии

Страна:

Россия Подробнее

Добавить к сравнению

Система защиты от протечек Gidrolock Professional Steel 3 – защита от протечек воды для загородного дома

Система защиты от протечек Gidrolock Professional Steel 3 – защита от протечек воды для загородного дома

Артикул: PROFESSIONAL STEEL 3 F В наличии

Страна:

Россия Подробнее

Добавить к сравнению

Проверка работоспособности

Система Gidrolock должна срабатывать крайне редко и основное время находится в ждущем режиме. Для сохранения работоспособности оборудования нужно проводить его тестирование. Тест проводится в автоматическом режиме. Чтобы отложения в кране не привели к заклиниванию, раз в неделю они принудительно закрываются и открываются. Если кран не удалось закрыть, включается сигнализация.

Места размещения датчиков и кранов

Надёжность и безопасность

В системе всё предусмотрено для соблюдения безопасности:

  • Питание всех элементов напряжением — 12 В от преобразователя.
  • Наличие резервированного питания. При отсутствии сетевого напряжения питание осуществляется от аккумулятора.

  • Корпус герметичен со степенью защиты IP67.
  • Датчики протечки воды питаются низковольтным напряжением и пропаяны для уменьшения возможности отказа.
  • Краны с возможностью заземления.
  • В режиме ожидания краны обесточены. При протечке питание 12 вольт подаётся на время, необходимое для закрытия.
  • В беспроводных устройствах датчики имеют батарейки.

Как видим система контроля Гидролок хорошо продумана и достаточно безопасна. Хотя недостатки есть, но о них поговорим после.

Принцип работы и состав системы

Производитель — ООО «Гидроресурс». Производство системы налажено в России, г. Мытищи, Московской области с использованием комплектующих как отечественного производства, так и импортного.

Состав системыСостав системы Гидролок:

  • Датчики воды. Существуют проводные и беспроводные.
  • Шаровые краны с сервоприводами различного сечения.
  • Контроллер обработки сигналов.

Есть несколько вариантов исполнения системы, отличающихся более полным набором деталей и расширенным функционалом. Возможно собрать самостоятельно из комплектующих систему от протечек.

Работа GidroLock основана на срабатывании датчиков с появлением воды и реагировании контроллера с подачей напряжения на электромеханический кран

При попадании воды на датчик загорается сигнальная лампа и контроллер выдаёт звуковой сигнал. Это двойное информирование сделано для надёжности, что подтверждается владельцами системы.

Монтаж системы предупреждения протечки воды

Защитный контур представляет собой конструктор, элементы которого соединяются между собой специальными разъемами. Простота сборки обеспечивает быстрый монтаж и интеграцию с системами «Умный дом». Перед установкой составляют схему расположения отдельных частей и проверяют соответствие длины проводов тому расстоянию, которое потребуется для подключения измерителей и кранов к контроллеру.

Порядок проведения работ включает в себя:

  • разметку точек монтажа;
  • прокладку проводов;
  • врезку кранов;
  • установку определителей протечки;
  • монтаж управляющего модуля;
  • подключение и проверку системы.

Врезка шарового крана

Самым трудоемким этапом считается крепление шарового крана, что объясняется необходимостью его использования на разных типах труб. Водопровод перерезают в непосредственной близости от предварительно перекрытого вентиля воды. Затем снимают счетчик и закрепляют отсекающий клапан на кране, после чего возвращают в первоначальное положение счетчик воды и участки трубопровода.

Металлопластиковые элементы прижимают контргайкой, полипропиленовые конструкции соединяют пайкой или с помощью разъемных муфт. Для подключения шаровых кранов к распределителю блока питания используют выделенную силовую линию.

Установка датчиков протечки воды

Датчики располагают в местах возможной протечки, при этом особое внимание необходимо уделить переходу между коробом, где помещаются трубы. Это необходимо для того, чтобы при аварии вода попала на датчик, а не продолжала течь мимо него

Схема их подключения может быть как напольной, так и внутренней, при которой элементы врезают в материал покрытия

В первом случае пластину размещают контактами вниз и фиксируют двусторонним скотчем или строительным клеем. Такой вариант применяют в тех случаях, когда монтаж системы «антипротечки» выполняют после установки сантехнического оборудования

Схема их подключения может быть как напольной, так и внутренней, при которой элементы врезают в материал покрытия. В первом случае пластину размещают контактами вниз и фиксируют двусторонним скотчем или строительным клеем. Такой вариант применяют в тех случаях, когда монтаж системы «антипротечки» выполняют после установки сантехнического оборудования.


Схемы подключения датчика протечки воды.

При внутреннем расположении устройства его контакты размещают на 3-4 мм выше уровня покрытия, что позволяет исключить срабатывание при случайном разбрызгивании воды или уборке. Соединяющий провод укладывают в гофрированную трубу, непроницаемую для воды. Производители гарантируют эффективность работы системы даже в том случае, когда определитель удален от управляющего модуля на 100 м.

Беспроводные аппараты монтируются на любой поверхности благодаря системе крепежа.

Правила монтажа контроллера

Аппарат размещают в нише или на стене рядом с электропроводкой и запорными вентилями. Блоком питания контроллера служит силовой шкаф, поэтому к устройству подводят фазу и ноль. Провода соединяют с помощью специальных клеммных разъемов, которые для удобства монтажа нумеруют и подписывают. Затем подключают определители протечки воды и приступают к диагностике.

Проверка работы системы

При включении модуля управления на его панели зажигается зеленый индикатор, свидетельствующий о готовности к работе. Если в этот момент намочить пластину датчика водой, свет лампочки изменится на красный, включится подача звукового импульса и отсекающие клапаны заблокируют пуск воды. Для разблокирования определитель протирают сухой тряпкой и перезагружают устройство. После проверки состояния контроллер будет готов к работе.

Самодельные сигнализации

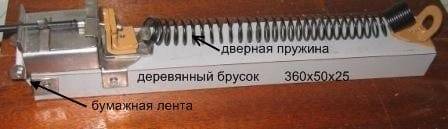

Собрать своими руками простой бытовой электрический датчик, подающий сигнал при обнаружении протечки воды, может практический любой человек, хоть раз державший в руках паяльник, в любом случае, это будет дешевле, чем купить готовое изделие.

В качестве основного механизма использовалась пружина, а обычный кусок листа из школьной тетради использовался в качестве датчика протечки. То есть, при размокании он отпускал пружину, которая закрывала заслонку. Ниже показан такой механизм во взведенном состоянии и после срабатывания.

Мы привели такое устройство в качестве примера, собирать его не имеет смысла из-за низкой надежности, громоздкости и, собственно, архаичности, да и установка такого механизма в современной квартире вызовет массу трудностей.

Сейчас есть масса простых, более элегантных решений, ниже представлена схема одного из них.

Принцип, по которому работает этот звуковой автономный сигнализатор защиты довольно простой: как только вода замыкается контакт (датчик), срабатывает пищалка (бузер), и включается светодиод. Стоимость элементной базы будет существенно дешевле, чем цена готового датчика с подобным функционалом.

Достоинства данной схемы:

  • низкая стоимость элементной базы;
  • размер собранного датчика довольно миниатюрен, поэтому ограничений по месту его установки нет. В частности, такой датчик можно установить под ванной или трубой, на которую установлен хомут, чтобы убедиться в полном устранении течи;
  • правильно собранный датчик в настройке не нуждается.

Советы по выбору

В выборе системы обратите внимание на несколько основных аспектов:

  • Материалы. Они играют важную роль. Например, хрупкими материалами являются силумин и цинк, и потому они не являются настолько долговечными. Хорошими и крепкими станут краны из латуни и стали. Они не ржавеют, имеют специальное покрытие.
  • Длина провода. Он влияет на расстояние крана от контролера. Благодаря длинному проводу вы обеспечите самим себе быстрые монтажные работы и высокое качество полученного результата.
  • Тип датчиков. Проводные и беспроводные одинаково эффективны, правда работают разных источников. Например, проводные получают снабжение от специальных контролеров, а беспроводные работают от батареек и требуют периодической замены.
  • Количество датчиков. Разные производители выбирают разное количество, и оно влияет на стоимость и качество сигнала. Советуем изначально приобретать устройства с большим количеством датчиков, иначе придется докупать.

Система контроля протечки воды Гидролок

В систему контроля протечки воды Гидролок (GIDROLOCK) входит:
▧ Шаровой электропривод ШЭП – шаровой кран c электроприводом ULTIMATE, PROFESSIONAL, или WINNER;
▧ Датчики протечки – проводные WSP, WSS, WSU, беспроводные на радиосигнале WSR;
▧ Блок управления
▧ Блок радиоприемника для радиодатчиков WSR
▧ Аккумуляторная батарея

Шаровой электропривод системы защиты Гидролок

предназначен для перекрытия подачи воды в системах холодного, горячего водоснабжения, а, также отопления, в случае обнаружения системой утечки воды.

Конструктивно шаровой электропривод Гидролок состоит из непосредственно электропривода и шарового крана (латунь Bugatti, нержавеющий кран St). Устанавливается на стояках водоснабжения после крана ручного перекрытия.

Шаровой электропривод системы Гидролок устанавливается на трубопроводы диаметром 1/2″- как правило холодное и горячее водоснабжение, 3/4″- отопление, 1″-2″ системы централизованного отопления и др.

Комплектуются шаровыми кранами итальянских производителей: Bugatti, Bonomi, Tiemme, Enolgas.

Датчики протечки воды Gidrolock

предназначены для обнаружения протечки воды и выдачи сигнала на блок управления. При попадании воды на электроды датчика протечки, система срабатывает и происходит перекрытие водоснабжения. Датчики устанавливаются в местах наиболее вероятного возникновения аварийной ситуации.
• WSS, WSP – аналоговые датчики. Устанавливаются в системах GIDROLOCK PREMIUM, GIDROLOCK CONTROL, GIDROLOCK UNIVERSAL.
• WSU – для систем “умный дом”, диспетчеризации зданий.
• WSR – для системы GIDROLOCK RADIO.

Блок управления Gidrolock

выполняет управляющую роль во всей системе защиты Гидролок. БУ выдает сигнал на закрытие шаровых электроприводов, звуковой сигнал о срабатывании системы, а также формирует напряжение питания датчиков протечки воды.
Модификации блоков управления:
• Гидролок Премиум (GIDROLOCK PREMIUM) – для управления ШЭП напряжением питания 12В. Ток потребления не более 3А.;
• Гидролок Универсал (GIDROLOCK UNIVERSAL) – для управления исполнительным устройством (насосом).

• Гидролок Контрол (GIDROLOCK CONTROL) – для управления шаровым электроприводом в системе отопления. Работает совместно с расходомерами.

Дополнительное оборудование системы Gidrolock

• Блок радиоприемника для датчиков протечки воды WSR (радио);
• Ретранслятор радиосигнала;
• Радиопульт GIDROLOCK;
• Пульт с индикацией на 10 светодиодов

Установка GIDROLOCK

• выезд по адресу Вашего объекта;

• составление проекта и сметы на выполняемые работы;

• установка Gidrolock; • гарантийное и постгарантийное обслуживание;

• консультация по установке системы.

Датчики

Как уже было замечено защита от протечек Гидролок в зависимости от варианта, комплектуется датчиками двух видов в количестве — до 200 проводных и до 100 беспроводных. Датчики представляют собой 2 контакта (в WSU три), при попадании, на которые воды формируют сигнал. Сигнал поступает на блок управления, дающий команду, перекрыть воду. С момента попадания воды на контакты и до начала работы сервоприводов уходит 15–20 секунд.

Контакты датчика приподняты над уровнем пола на 1 мм

Датчики возвышаются на 1 мм от поверхности для предотвращения ложных срабатываний.

Проводные

Датчики комплектуются кабелем длиной от 3 до 5 метров, если мало, то её можно нарастить до 100 метров. Рекомендуемые кабели FTP 2x2x0,35 и ШТЛП 4.

Датчики, поставляющиеся в комплекте:

  • WSP — датчик пассивный типа в пластиковом корпусе с размерами 35*47*8 мм. Шнура длиною 3, 4, 5 м. Поставляется с комплектами Enerdgy, Universal, Premium.
  • WPS+ — пассивный с контролем обрыва линии. Для систем Gidrolock Premium.

  • SWU (WSU)— активный датчик. Возможность работать в системе «умный дом». Корпус IP 67, длина провода 3 м с увеличением до 100 метров.

Беспроводные устройства

Проводные датчики более надёжны, так как обрыв провода бывает крайне редко. На радиодатчики могут воздействовать помехи предвидеть которые невозможно. Чтобы такой случай не привёл к ложной тревоге, система может послать СМС (при наличии GSM оповещения), но воду не закрывает.

  • Радиодатчик — Паук. Используется для расширения территории. Подключение к блоку управления беспроводное, а вот к пауку подключают по параллельной схеме проводные датчики WSP до 20 штук. «Паук» отслеживает сигналы от подключённых устройств и в случае протечки воды передаёт сигнал на контроллер. Питание 3 вольт, размеры 45*70*8 мм.

  • WSR. Датчик в виде небольшого цилиндра в пяти цветовых решениях. Работает самостоятельно или с подключёнными датчиками WPS. Питание от батарейки  CR2450. Стоимость 30$.

При их установке нужно провести процедуру так называемого знакомства с управляющим блоком и после разложить в необходимые места.

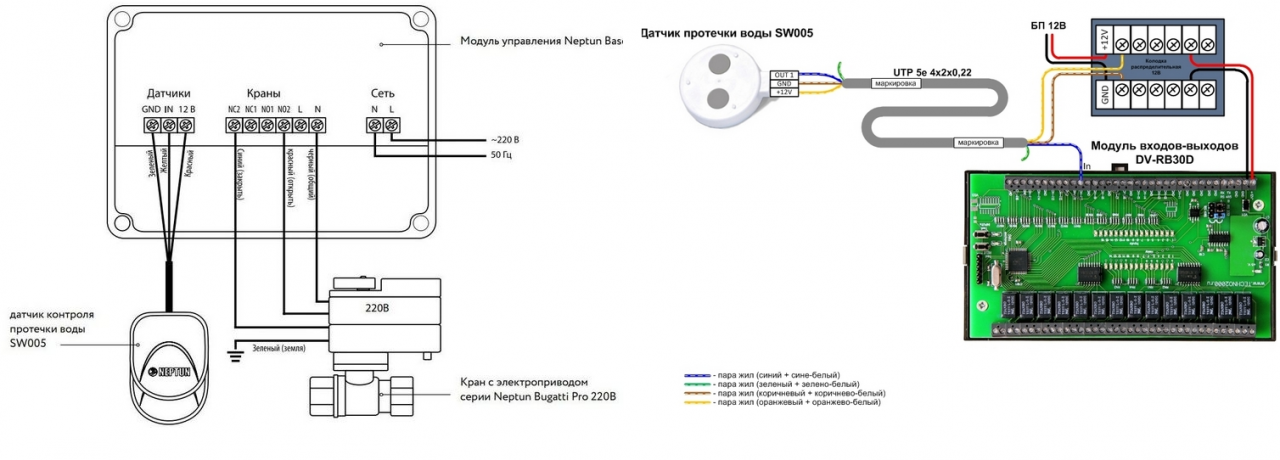

Выбор и подключение электрокрана

Самым ответственным элементом является электрический кран, который по команде и должен перекрывать подачу воды. Сантехники не советуют экономить на этой водозапорной арматуре.

В комплекте с реле или датчиком, кран естественно не поставляется. Придется его выбирать самостоятельно.

Лучше всего обратить внимание не на китайский ширпотреб, а на продукцию зарекомендовавших себя фирм. Например, полнопроходные краны Neptun на 220V. Такие поставляются в комплекте с соответствующей системой, но можно их прикупить и отдельно

Такие поставляются в комплекте с соответствующей системой, но можно их прикупить и отдельно.

Вся подобная арматура состоит из двух элементов:

сам шаровый кран

двигатель с приводом

Последний подключается к крану через специальную муфту. Узнать открыт кран или закрыт можно через концевики.

Если вы не хотите менять уже установленный в стояк вентиль, можно воспользоваться двигателями актуаторами или манипулятором.

Правда идут они все на постоянное низкое напряжение 12В, а наша рассматриваемая система работает от 220V, поэтому перед краном придется дополнительно ставить герметичный низковольтный понижающий блок, наподобие тех, что используется в светодиодных лентах.

Ошибка №1
Обратите особое внимание – электрический кран должен стоять после основного запорного крана, его нельзя монтировать вместо него!

Это необходимо, чтобы иметь возможность ручного перекрытия водопровода для замены или ремонта электрокрана.

Привод электрокрана 220V подключается трехжильным кабелем. На одну жилу подается ноль, по двум другим управляющая фаза – на закрытие и открытие, соответственно.

Если у вас кабель на вентиле четырехжильный (как у марки Нептун), то четвертая жила используется в качестве заземления.

Для того, чтобы все работало корректно, необходимо заранее индикатором напряжения проверить фазировку. Далее подключив кран через времянку, узнать какая жила за что отвечает.

Ошибка №2
А что будет, если одновременно подать фазу на обе управляющие жилы?

Не бойтесь, короткого замыкания не произойдет, однако кран будет бесконечное количество раз то закрываться, то открываться. Нормальной работы вы от него не добьетесь.

Рейтинг лучших систем защиты от протечек

В России основными производителями подобных систем являются компании «Нептун» и «Аквасторож».

Из представленных на рынке, в данный момент можно выделить следующие системы защиты от протечек:

NEPTUN Aquacontrol

Система защиты с проводным типом датчиков от российского производителя «Нептун», предназначенная для труб в ½ дюйма. Комплект прибора состоит из двух датчиков, реагирующих на малейшие протечки, двух кранов с электрическим приводом и одного модуля управления. Цена в магазинах начинается от 9 500 рублей.

ДОСТОИНСТВА:

  • пошаговая инструкция с иллюстрациями
  • отсутствие ложных срабатываний
  • быстро перекрывает краны в случае протечки
  • гарантия 4 года
  • в случае поломки компания идет на контакт, меняет по гарантии

НЕДОСТАТКИ

  • трудности при монтаже и подключении
  • качество и хлипкость блока подключения кранов

NEPTUN Aquacontrol

NEPTUN Bugatti ProW

Система, обладающая расширенным функционалом. Датчики оснащены автономным питанием, что позволит им работать в случае отключения света. При желании систему можно интегрировать в «Умный дом». В комплект входит два радиодатчика с радиусом действия до 50 метров и краны от итальянского производителя. Цена в магазинах – от 18 000 рублей.

ДОСТОИНСТВА:

  • высокое качество материалов
  • питание от сети и от батареек
  • прекрасный уровень гарантийного сервиса
  • 6 лет гарантии
  • при срабатывании издает громкий звук

НЕДОСТАТКИ

  • непростая установка
  • короткие провода

NEPTUN Bugatti ProW

NEPTUN Profi WIFI

Система с двумя радиодатчиками в комплекте. Предусмотрено удаленное управление и контроль состояния датчиков при помощи мобильных устройств. В случае аварийной ситуации система оповестит хозяина о протечке уведомлением на смартфоне. При срабатывании любого датчика система сразу же блокирует подачу воды. Цена в магазинах начинается от 23 000 рублей.

ДОСТОИНСТВА:

  • внятная инструкция по настройке и подключению
  • краны из нержавеющей стали
  • удалённое управление и оповещение пуш и на мейл
  • безопасность (12v)
  • подключение системы к умному дому

НЕДОСТАТКИ

  • долгий отклик удаленного управления
  • короткие провода у электроприводов кранов
  • краны закрывает медленнее, чем конкуренты

NEPTUN Profi WIFI

Аквасторож Эксперт

Готовая системы от российского производителя «Аквасторож». К системе можно подключить до 5 кранов и неограниченное количество датчиков. В комплект входит все необходимое от блока питания до батареек. В случае протечки система остановит подачу воды в течение 2,5 секунд. Цена в магазине – от 20 000 рублей.

ДОСТОИНСТВА:

  • быстрое реагирование системы на протечку
  • резервное электропитание
  • удобство монтажа и использования
  • регулярная самодиагностика
  • удачное решение блока управления по набору функций

НЕДОСТАТКИ

ненадежность и недолговечность (по мнению некоторых покупателей, требует замены кранов и редукторов через 4 – 5 лет эксплуатации)

Аквасторож Эксперт

AQUABAST стандарт 1

Бюджетная система защиты со всем необходимым оборудованием. В комплект системы входят модуль, два шаровых крана, до четырех датчиков протечки, аккумулятор, рассчитанный на 2 суток автономной работы. Корпус выполнен из латуни. Цена в магазинах – от 12 000 рублей.

ДОСТОИНСТВА:

  • надежность
  • простота установки
  • автономное питание (аккумуляторы)
  • высокое качество материалов
  • компактность

НЕДОСТАТКИ

  • короткие провода на электрокранах
  • инструкция несколько путанная, нет четких указаний

AQUABAST стандарт 1

Gidrolock ЗАГОРОДНЫЙ ДОМ

Система, которая прежде всего подойдет для загородных частных домов. В комплект входят три датчика протечки, аккумулятор для автономного использования и блок управления. Диаметр труб – ½ дюйма. Единственный минус данной системы – она подходит только для холодной воды. Цена в магазинах – от 17 000 рублей.

ДОСТОИНСТВА:

  • понятная инструкция
  • простая установка
  • материал крана – латунь
  • в комплекте крепеж
  • высокая надежность

НЕДОСТАТКИ

не обнаружено

Gidrolock ЗАГОРОДНЫЙ ДОМ

SPYHEAT ТРИТОН 15-002

Бюджетный датчик протечек с гарантированным сроком службы в 5 лет. Подойдет для городских квартир, частных домов, дач, коттеджей. Время перекрытия воды в случае протечки – до 5 секунд. Максимальное количество датчиков, которые можно подключить к системе – 8. Цена в магазинах начинается от 10 000 рублей.

ДОСТОИНСТВА:

  • быстрое перекрытие кранов в случае протечки
  • индикация состояния системы
  • отключение/включение воды осуществляется нажатием одной кнопки
  • компактный контроллер
  • гарантия 5 лет, отзывчивый сервис

НЕДОСТАТКИ

нет возможности подключения беспроводных датчиков

SPYHEAT ТРИТОН 15-002

УПРАВЛЯЮЩИЙ БЛОК GIDROLOCK

Для формирования напряжения питания всех подключенных к
нему датчиков протечки воды, управления шаровыми электроприводами и выдачи
звукового сигнала об аварии. Звуковой сигнал включится тогда, когда система
определит протечку воды. В нормальном состоянии звуковой сигнал выключен.

Модификации управляющего блока
Управляющий блок для системы GIDROLOCK STANDART
Управляющий блок для системы GIDROLOCK ENERGY.Управляющий блок системы GIDROLOCK STANDART
Питание: 220 вольт +/- 15%, 50Гц.
Макс. ток потребления (в аварийном режиме) не более 20 мА.
Макс. ток нагрузки (для выходного сигнала) 2А.
Температурный диапазон эксплуатации: от -20 до +60 градусов.
Габариты (мм): 84х120х36.Управляющий блок GIDROLOCK ENERGY
Питание: 220 вольт +/- 15%, 50Гц
Резервное питание: +12 вольт
Макс. ток потребления (в аварийном режиме) не более 20 мА.
Макс. ток заряда аккумулятора не более 100 мА.
Макс. ток нагрузки (для выходного сигнала) 2А.
Температурный диапазон эксплуатации: от -20 до +60 градусов.
Габариты (мм): 84х120х36.

Дистанционно управляет шаровым краном при перекрытии водоснабжения
(отопления) при возникновении протечки воды. Состоит из 2-х частей:
шарового крана и электропривода. Электропривод имеет электрический
мотор с редуктором полностью изготовленным из металла.
Шаровые электроприводы GIDROLOCK не создают гидравлических ударов,
не зависят от давления воды и качества её очистки. Корпус шарового,
производства фирмы BUGATTI (Италия), изготовлен из нержавеющей стали
высокого качества, или горяче-кованной латуни и выдерживает давление
до 64 атмосфер. Шаровыми кранами управляют мощные и надежные
электродвигатели с усилием на валу более 50 кг/см — в GIDROLOCK
ULTIMATE) и 210 кг/см — в GIDROLOCK PROFESSIONAL).

Мощность электродвигателя 15 Вт.
Корпус шарового крана из нержавеющей стали.
Макс. давление 64 атмосферы.
Температурная стойкость шарового крана 220 град.
Температурный диапазон эксплуатации: от -20 до +60 град.
Габариты электропривода, без шарового крана (мм): 87х93х70.
Габариты шарового крана ½ дюйма (мм): 63х38х54.
Длина соединительного кабеля 1,1 метр.

Конструкция шарового крана:
2 PC ball valve (корпус шарового крана из 2-х частей)
3 PC ball valve (корпус шарового крана из 3-х частей, разборный).
Рекомендуется при установке на металлические трубы.

Размер проходного сечения (полнопроходной шаровой кран):
1/2 дюйма, D=15 мм
3/4 дюйма, D=20 мм
1 дюйм, D=25 мм
1 1/4 дюйма, D=32 мм
1 1/2 дюйма, D=40 мм
2 дюйма, D=50 мм

Номинальный момент на валу электродвигателя:
5 Нм (50 кг*см)
30 Нм (300 кг*см)

Питание:
220 вольт +/- 15%, 50 Гц; + 12 вольт

Для обнаружения аварийной ситуации при попадании воды на его электроды.
Электроды датчика с антикоррозийным покрытием. Устанавливаются в местах вероятного появления воды.

Питание: от +5 до +30 вольт
Ток потребления не более 2 мА
Выходной сигнал: “открытый коллектор”
Макс. ток нагрузки (Iк) 100 мА
Макс. напряжение (Uкэ) 30 вольт
Температурный диапазон эксплуатации (исполнение A): от 0 до +60 град.
Температурный диапазон эксплуатации (исполнение B): от -20 до +60 град.
Длина соединительного кабеля: 3 метра (макс. – 100 метров, увеличить
кабель можно кабелями FTP 2x2x0,35, ШТЛП 4.
Габариты, без соединительного кабеля (мм): 35х47х8.

Модификации датчика протечки воды:
Аналоговый датчик протечки воды
Датчик протечки воды для системы GIDROLOCK RADIO
Датчик протечки воды для систем диспетчеризации зданий и систем типа “умный дом”

Используются вместе с системами GIDROLOCK STANDART или GIDROLOCK
ENERGY . Приемопередатчики GIDROLOCK RADIO осуществляют удаленный
контроль над состоянием систем водоснабжения и отопления в тех
случаях, когда установка стандартных датчиков протечки невозможна.

Комбинированное питание:
основное: 2 батареи типа АА (1,5 вольта);
дополнительное: внешнее стабилизированное от +5 до +15 В.

Габариты (мм):
60х100х26.
Макс. ток потребления не более 15 mA.
Частота передачи 433/868/915 MГц.
Температурный диапазон эксплуатации от -20 до + 60 град.С

К одному приемопередатчику GIDROLOCK RADIO подключается до 20 датчиков
протечки воды.
Количество приемопередатчиков GIDROLOCK RADIO в одной системе не более 255.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
