Потребление

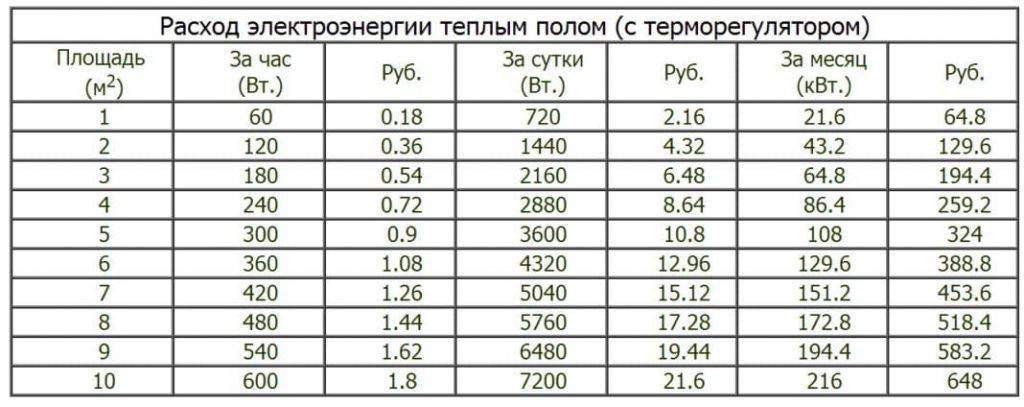

Таблица расхода электроэнергии
Чтобы иметь представление, сколько потребляет теплый пол, необходимо подсчитать тепловые потери помещения. Произвести расчеты возможно самостоятельно, проанализировав основные факторы, влияющие на это. На потребление энергии теплым полом влияют такие факторы:
- С какой целью используется система: для обогрева комнаты или для создания комфортной обстановки.
- Насколько хорошо произведена теплоизоляция в помещении. Чем качественнее утеплены стены, двери и окна, тем меньшее количество электроэнергии, расходуемое электрическими полами.
- Сезонность и климат. Во время низких температур и холодной погоды расходы повышаются.
- Вариант напольного покрытия.
- Количество человек, проживающих в квартире или доме. Если членов семьи несколько, электрический пол должен работать чаще. Если проживает один человек, часто отсутствует, то налицо реальная экономия, когда полы можно не включать.
- Личные предпочтения человека, желаемый температурный режим. Данные показатели субъективны.
- Вид терморегулятора, наличие теплоизоляции. Некоторые виды оборудования позволяют экономить более трети электричества, по сравнению с аналогами.
Потребляемая мощность теплого пола зависит от таких параметров:
- При обогреве комнаты мощность электрического пола составляет до двухсот ватт на квадратный метр.
- При использовании системы для повышения комфортности пребывания в помещении мощность электропола колеблется в пределах ста десяти – ста шестидесяти ватт на метр квадратный.
При достижении установленной температуры энергопотребление снижается, происходит поддержание установленных параметров. Система работает в режиме чередования включения и выключения. В среднем, за час оборудование функционирует около пятнадцати минут, за двадцать четыре часа – не более шести часов.
Разнообразие вариантов теплого пола велико. В системе электрического подогрева выделяют такие подвиды:
- Кабельный теплый пол электрический. Данный вид обогрева применялся в самом начале зарождения подобной технологии. Представляет собой конструкцию из готовых матов, прикрепляются к основанию при помощи специального клея для плитки. Сверху на маты укладывают кафель, делают стяжку для установки ламината, линолеума и других декоративных покрытий. Вариант интересен тем что дает возможность по-разному прогревать пол в одном помещении, прогревает отдельные сегменты пола до различной температуры.
- Пленочный теплый пол занимает лидирующие позиции при установке системы. Тонкая пленка может применяться под любое напольное покрытие, за исключением кафеля. Преимуществом пленочного теплого пола является его экономичность, практичность и долговечность. Потребление электроэнергии пленочным теплым полом, по словам экспертов, считается минимальным в сравнении с существующими вариантами.
- Инфракрасный теплый пол. Суть данного варианта в обогреве окружающих предметов, а не воздуха. Они отдают накопленное тепло в помещение, что делает процесс нагревания более эффективным. Инфракрасные полы потребляют не много электричества. Согласно наблюдениям специалистов, среди существующих вариантов электрического теплого пола, данный вариант потребляет минимальное количество электричества и считается самой экономной системой подогрева пола.
Теплый пол
Основным недостатком электрических теплых полов называют их энергопотребление. Но то преимущество, которое дает система, примеряет с данным фактом. Снизить объемы энергопотребления возможно путем установки специальных приспособлений, как, например, программируемый терморегулятор. Можно задать определенный режим работы и получить почти пятидесятипроцентную экономию ресурсов.
Водяной теплый пол позволяет подогревать помещение при подключении к центральной теплосети. Но данный вариант не показал эффективности при установке в многоквартирных домах, если температура теплоносителя нестабильна, также требует разрешительных документов
Специалисты рекомендуют обратить внимание на другие варианты обогрева пола
Чтобы система подогрева была эффективной, следует тщательно изучить существующие варианты и подобрать максимально уместный.
Если вы сомневаетесь, устанавливать ли систему теплого пола, поинтересуйтесь информацией у специалистов и тех, кто уже использует вариант подогрева пола. Целесообразно устанавливать систему, если:
- В доме нет индивидуальной системы отопления.
- Новая и качественная стяжка пола. Чтобы не проводить демонтажные работы, можно установить пленочный электрический пол.
- Необходимость дополнительного обогрева к основной системе отопления.
Виды электрических тёплых полов
Сегодня на рынке огромный ассортимент напольных систем электрического типа. Все они делятся на несколько видов.
Ниже мы подробно разберем технические характеристики каждого вида, рассчитаем потребление электроэнергии в зависимости от типа помещения на 1 м2 в час, в месяц. Так же узнаем, как влияет финишное покрытие на энергопотребление.
Электрический кабель
Электрический кабель — провод, который укладывается произвольно, но чаще по схеме «улитка» или «змейка». Сверху конструкция заливается бетонной стяжкой, что уменьшает высоту помещения в среднем на 5 см. Удельная мощность такого кабеля от 0,01 до 0,06 квт/м2, выбор её зависит от частоты витков.
Энергоёмкость одного метра кабеля составляет от 10 до 60 Вт. Чтобы покрыть 1 м2 поверхности, требуется около 5 метров провода, тем самым для обогрева в среднем нужно 120 — 200 Вт электроэнергии.
Термоматы

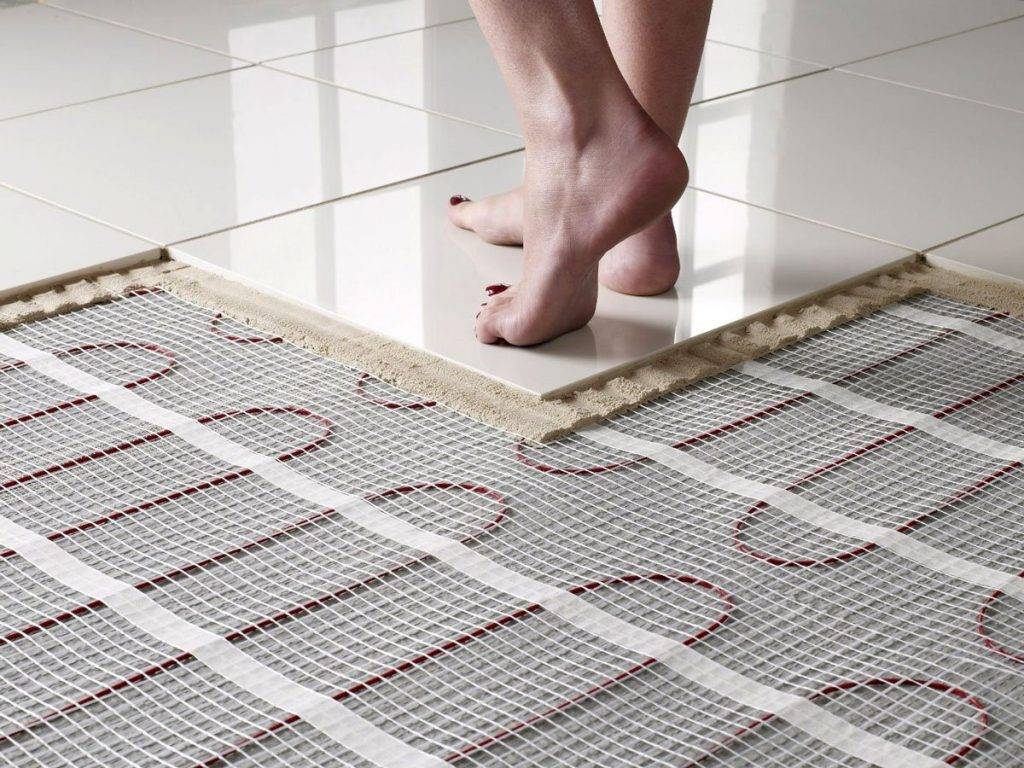

Нагревательные маты — конструкция из кабеля, который уложен по определённой схеме на специальной сетке. Монтируется чаще под стяжку, и прекрасно подходит для укладки в помещениях с повышенной влажностью.
Эта модель предназначена для комнат с невысокими потолками, так как толщина «пирога» всего 3 см. Мощность мат — до 0,2 квт/м2.
Средняя потребляемость квадратного метра нагревательного мата составляет 120 — 200 Вт.
Инфракрасная плёнка
Инфракрасный тёплый пол — тонкая плёнка из полимера с нанесённым карбоновым слоем. При нагревании карбон излучает тепло.
ИК-плёнка не влияет на высоту потолков. В среднем наматывается около 150 — 400 Вт электроэнергии для прогрева 1 м2 плёнки.
Стержневой пол
Стержневой пол — относится к инфракрасному виду, только вместо карбоновых пластин содержит стержни. Его энергопотребление составляет 120 — 200 Вт на квадратный метр.
Как подсчитать расход электроэнергии
Чтобы самостоятельно определить, сколько энергии потребляет электрический теплый пол, необходимо воспользоваться следующей формулой:
W=S*P*0,4, где
S – площадь помещения;
Р — мощность системы;
0,4 — коэффициент, учитывающий, сколько поверхности пола в комнате застелено кабелем/пленкой. Другими словами, 0,4*S — полезная площадь обогрева.
Допустим, к примеру, нам нужно рассчитать расход электроэнергии электрического теплого пола мощностью 150 Вт/м2 в гостиной, площадью 25 м2.
Тогда, наша формула примет следующий вид:
W=25*150*0,4=1500 Вт, что означает потребление 1,5 кВт в час.
Значит, нам известно почасовое потребление известно, но это еще, далеко, не все.
Как правило, система подогрева работает 8-9 часов в сутки, когда все жители находятся дома. Итого, в день затраты электроэнергии будут примерно 12-13,5 киловатт. Получается, что месячный расход электроэнергии «теплого пола» составит около 360-400 кВт.
Примем, во внимание, что приведенные расчеты – очень грубые, и фактический расход в 2 раза меньше. Связано это с тем, что следует установить терморегуляторы, которые экономят электроэнергию, примерно, на 40 %
Далее, умножаем мощность, которую расходует система в месяц на стоимость одного киловатта энергии на момент расчета
. Далее, умножаем мощность, которую расходует система в месяц на стоимость одного киловатта энергии на момент расчета
Итого, получиться готовое энергопотребление системы, на основании которого можно делать анализ, выгодно такое отопление или нет
Далее, умножаем мощность, которую расходует система в месяц на стоимость одного киловатта энергии на момент расчета. Итого, получиться готовое энергопотребление системы, на основании которого можно делать анализ, выгодно такое отопление или нет.
Формула расчета довольно простая. По данной технологии можно запросто подсчитать энергопотребление теплого пола в любой комнате: спальне, кухне, ванной и даже на балконе, главное — иметь под рукой калькулятор!
Мы увидели, сколько электроэнергии потребляет теплый пол. Если произвести расчет для всех комнат, то выйдет приличная сумма «за свет». Конечно же, при оплате первой же квитанции, вы задумаетесь, как можно сократить затраты и сделать систему отопления экономичной.
Однако, мы приведем несколько советов, которые позволят заметно снизить потребление электричества теплым полом в доме:
1. Позаботьтесь о качественном утеплении дома. Экспериментальным путем было определено, что хорошая теплоизоляция сокращает расход электроэнергии на 35-40%.
2. Обязательно установите терморегулятор на стену в самой холодной точке комнаты. Таким образом, отопление будет включаться при понижении температуры ниже установленной, и, наоборот, выключаться при достаточном нагреве помещения. Регуляторы температуры, как мы уже говорили, позволяют сократить до 40% потребляемого электричества.
3. Установите в доме многотарифный счетчик электроэнергии, при котором тариф на электричество в ночное время меньше в 1,5-2 раза (в зависимости от региона). Все равно, электрический теплый пол будет работать при Вашем присутствии, а это как раз в вечернее время, когда Вы приходите с работы. Так зачем платить больше?
4. Осуществляйте укладку материала только по полезной площади. Не стоит производить монтаж под мебелью и бытовой техникой, это не целесообразно с точки зрения сокращения расхода и к тому же запрещается самими производителями нагревательных материалов.
5. Можете немного пожертвовать отоплением, понизив температуру в помещении всего лишь на 1 градус. Незначительное пожертвование позволяет сократить расход электроэнергии электрического теплого пола на целых 5%!
Смотрим видео-ролик на эту тему:
Расчет мощностей на квадратный метр
Рекомендуемая мощность пола в зависимости от особенностей здания
При обогреве любого помещения в любом здании будут большие или меньшие теплопотери. Чтобы их рассчитать точно, нужно учитывать географическое положение, этажность помещения, площадь окон, материал и толщину стен и другие параметры. Удобно пользоваться для вычислений специальными калькуляторами или прибегнуть к упрощенным расчетам.
Допустим, теплопотери рассчитаны тем или иным способом, тогда для расчета общей рекомендованной мощности следует прибегнуть к формуле:
Pуд.=Pуст./Sу, где
- Sу. – площадь, на которую будет укладываться теплый пол;
- Pуст. – необходимая общая мощность системы;
- Pуд. – удельная мощность теплого пола, т.е. мощность на 1 м2.
Предварительно необходимо рассчитать Pуст. по формуле:
Pуст=1,3×Pп, где
- Pп – теплопотери;
- 1,3 – поправочный коэффициент с учетом того, что мощность нагревательных элементов должна примерно на 30% превышать теплопотери.
Предположим, что в комнате площадью 17 м2 теплопотери составили 2000 Вт, тогда Pуст.=1,3×2000 или 2600Вт.
Пусть на 70% площади будет уложена система теплого пола, рассчитываем 17*0,7=11,9 м2. Такова площадь теплого пола. Значит, подставив значения в первую формулу, получим 2600/11,9=218 Вт/м2. Это значение удельной мощности системы, которая используется в качестве основного источника тепла.
Необходимо учитывать, что требования к удельной мощности будут отличаться в зависимости от назначения помещения. Эти данные указаны в таблице, отражающей требования к удельной мощности теплого пола, используемого в качестве дополнительного источника обогрева (теплопотери компенсируются за счет радиаторного отопления).
| Назначение помещения | Средние значения мощности, Вт/м2 |
| Застекленный балкон (лоджия) | 180 |
| Спальня | 120-130 |
| Кухня | 120-130 |
| Гостиная | 120-130 |
| Детская | 140 |
| Ванная комната | 140-150 |
| Комнаты на первых этажах | 140-160 |
Если в качестве напольного покрытия используется линолеум или ламинат, удельная мощность теплого пола не должна превышать 100-130 Вт/м2.
Необходимая мощность для обогрева помещения рассчитывается по формуле Pуст=Pуд×Sу, значит, 120×11,9=1428 Вт.
Сравнительный анализ потребления теплых полов по видам
Во всех электрических полах осуществляется индукционный нагрев поверхности, то есть при помощи электрического тока. Происходит преобразование электроэнергии в тепловую энергию приблизительно с одинаковым КПД. На размер энергопотребления тёплого пола влияет способ монтажа и напольное покрытие.
Большое значение оказывают следующие факторы:
Теплоизоляция и коэффициент отражения подстилающего материала; Степень теплопотерь в стяжке — это важно для сооружений, монтирующих в стяжку. Проанализировав вышесказанное можно подвести итог, что:
Проанализировав вышесказанное можно подвести итог, что:
- наиболее энергоэффективны греющие устройства, которые кладутся непосредственно под декоративное изделие;
- укладка качественного утеплителя с отражающей поверхностью и изоляция краёв стяжки от стен, позволит сократить различия между моделями с точки зрения экономичности.
Несмотря на небольшое расхождение в уровне потребления электроэнергии различными типами электрических полов, отличия всё же есть. Наиболее существенный расход у плёнки — 220 Вт/м2, степень максимального нагрева +40 градусов.
При монтаже кабеля в стяжку — 150 Вт/м2. Поэтому, если позволяет конструкция, то экономичней укладывать кабельную систему в стяжку. При качественно сделанной теплоизоляции, устройство будет прогревать стяжку около 8 часов, а потом она будет отдавать его помещению.
Однако, это разница в потреблении электрического тока разными видами систем не значительная, при укладке их в помещениях маленькой площади. Существенно отличаются расходы при их монтаже во всей квартире.
Номинальный и реальный расход энергии электрического теплого пола
Основные виды электрических полов
Чтобы определиться с электропотреблением теплого пола, следует рассмотреть базовую мощность каждого вида материала, используемого при монтаже. Наиболее распространены следующие виды:
- пленочное инфракрасное покрытие;
- греющий кабель;
- термомат.
Классификация теплых электрических полов
Для тонкого напольного покрытия, например, ламината или линолеума, чаще всего используются пленочные системы обогрева. Для плитки и прочих твердых материалов – кабель или маты. Пленочное покрытие больше всего потребляет электричества, греющий кабель – самый экономичный. Термоматы в основе имеют инфракрасную пеленку, поэтому показатели потребления энергии у них схожи с пленочными.
Базовая мощность нагревательных приборов
Потребление электричества каждой системой нагрева зависит от набора характеристик:
- толщины материала;
- мощности приборов на 1 кв. метр;
- максимальной температуры нагрева.
Таблица теплопотребления теплых полов в помещениях
Эти данные производитель обязан указывать на заводской упаковке материала, как и номинальную величину потребляемой энергии.
Таблица электропотребления некоторых моделей греющих элементов на 1 кв. метр:
Кабель имеет небольшую мощность, но его располагают в несколько витков на 1 кв. метр, таким образом, чтобы суммарная мощность теплого пола составила – 130–150 Вт на квадратный метр – это средний показатель.
Расчет мощности для теплых полов
Факторы, влияющие на электропотребление
Совокупные затраты на системы отопления теплыми полами
Но есть и другие факторы, способные снизить или увеличить потребление электричества, к ним относятся:
- уровень теплоизоляции стен в помещении — чем он выше, тем меньшим будет потребление энергии;
- температура воздуха на улице – в холодное время года электрический пол будет работать намного больше;
Расчет энергопотребления
Для того, чтобы рассчитать какое количество электричества будет потреблять теплый пол, есть несколько подходов:
Расчет номинального потребления: в комнате площадью 14 м 2 нагревательные элементы будут занимать 10 м 2 . Чтобы рассчитать потребление электричества, нужно площадь покрытия умножить на мощность.
Потребление электроэнергии инфракрасными теплыми полами
Предположим, что используется термомат мощностью 130 Вт на 1 метр², тогда 10*130 = 1300 Вт или 1,3 кВт/ч – это номинальный расход. Далее, предполагаем, что в сутки пол включен 8 часов, тогда в день получается – 8*1,3 = 10,4, а в месяц – 10,4*30 = 312 кВт.
Средняя стоимость 1 кВт в России – 2,5 рубля, поэтому расходы на эксплуатацию теплого пола составят 780 рублей. Этот метод дает возможность рассчитать максимальную величину энергопотребления, без учета использования терморегулятора и прочих факторов, влияющих на потребление.
Технология расчета затрат с использованием коэффициента.
Для подсчета применяется формула: W=S*P*k, где:
График нагрева и потребления электроэнегрии инфракрасным теплым полом
S – площадь комнаты;
P – мощность нагревательного элемента;
k – коэффициент полезной площади обогрева, по общепринятым стандартам он равен 0,4.
Комната площадью 20 м 2 , используется термомат, мощностью 130 Вт на 1 метр², тогда формула будет иметь следующий вид:
W= 20*130*0,4 = 1040 Вт (1,04 кВт).
Далее, рассчитываем расход электричества в день: 8 часов *1,04 кВт = 8,32, в месяце – 12*30 = 249,60 кВт. Стоимость затрат – 249,60*2,5 = 624 рублей.
Потребление электроэнергии инфракрасной пленки
Насколько отличаются реальные показатели энергопотребления от номинальных?
Конечно, реальный расход будет сильно отличаться от номинальных показателей, поскольку часто бывает, что целый день в доме никого нет и пол включать нет смысла, поэтому реально он будет работать лишь 5 часов. Потребностей в ежедневном нагреве также не возникнет, особенно теплой осенью, поздней весной и летом, поэтому рассчитанные показатели будут примерно в два раза ниже.
Правильная установка электрического теплого пола
Есть еще и способы значительно снизить электропотребление, например, использовать терморегулятор. Хороший прибор будет экономить до 30% номинальной величины энергопотребления. На практике получается так, что электрический пол нагревается до заданной температуры за 5 минут, затем остывает 10 минут и снова включается. В час нагревательный элемент работает лишь 20 минут. Если вся система включена 9 ч. в сутки, из них электричество потребляется только 3 ч., следовательно затраты будут выглядеть следующим образом:
W= 20*130*0,4 = 1040 Вт/ч (1,04 кВт);
1,5*3 = 3,12 – в сутки;
3,12*30 = 93,60 – в месяц;
93,60*2,5 = 234 рубля.
Есть еще несколько способов снизить расход энергопотребления:
Расчёт затрат электричества по видам
Чтобы определить, сколько электрический тёплый пол потребляет тока, рассмотрим ряд следующих факторов: тепловые потери, толщина основания и степень теплоизоляции помещения.
Вычислить размер потребляемой электроэнергии поможет формула:
Электрический кабель и маты
Для определения размера потребляемой электроэнергии и расходов на её оплату при эксплуатации кабельной системы, необходимо учитывать ряд моментов:
- Размер отапливаемой площади — свободная часть комнаты без мебели. Обычно это 12 — 15 кв. м., именно там будет стелиться кабель или маты.
- Чтобы обогревать 15 м² пола, в среднем требуется провод, общая мощность которого 2100 Вт/ч. Чаще, потребители приобретают иностранные изделия, рассчитанные на напряжение в 230Вт. В наших условиях такой кабель не может функционировать во всю силу. Он способен потреблять не больше 1930 Вт.
- 1930 Вт — мощность, которую потребляет теплый кабельный пол при максимальной нагрузке. При этом температура нагрева может достигать +45°С. Комфортной, считается температура до + 23°С. Пол в таких условиях, может расходовать около 965 Вт.
- Согласно вычислениям, для поддержания комфортной атмосферы, необходимо нагревать кабель на протяжении 20 мин каждый час. В итоге, потребляемая мощность для обогрева 1 м2 пола составляет не более 322 Вт/час.
Платить за энергию, потребляемую кабельным теплым электрополом можно меньше, если использовать двухтарифный счётчик.
Кроме того, при использовании кабеля, для определения количества потребляемой электроэнергии, нужно рассчитать его длину. Это легко сделать по формуле:
- l — длина провода:
- а — шаг между петлями кабеля.
Умножив данное значение на мощность провода (120−200 Ватт), вы получите величину потребления тёплым полом электроэнергии на 1 м2.
Инфракрасный теплый пол
Если применяются инфракрасные тёплые полы, то на расход электроэнергии у них, как и при функционировании любой отопительной системы, влияет степень подготовки помещения. Кроме того, важным фактором считается мощность плёнки. При использовании устройства как основное отопление — 220 Вт/м2, если дополнительное — 150 Вт/м2.
Сколько потребляют энергии тёплые плёночные полы в месяц, рассмотрим на примере комнаты 50 квадратных метров, при мощности плёнки 150 Вт. Для этого:
W=50*150*0,4=3000 Вт или 3 киловатта за 60 минут.
Чтобы высчитать месячное потребление, необходимо:
Полученный показатель умножается на тариф вашего региона — столько вы будите тратить на оплату света в деньгах. Естественно, эта цифра приблизительная, и при использовании счётчика «день — ночь».
При правильно проведённом расчёте и планировании, затраты возможно значительно понизить.
Как рассчитать электрический теплый пол
Методика расчета аналогична тому, что написано про водяной пол. Необходимо знать теплопотери и способ использования подогрева пола, мощность одного метра греющего элемента. В данном случае все несколько проще, потому что электрические материалы для нагрева пола имеют конкретную цифру, которой производители обозначают максимальную теплоотдачу. Больше заявленной цифры они выдать не в состоянии. Потому расчет теплого пола с электрическим подогревом более прост и понятен. Тем не менее, остается достаточное количество переменных величин. Это толщина стяжки, ее теплопроводность, теплопроводность финишного напольного покрытия. Их тоже надо учитывать.
Расчет зависит от мощности обогревателя на квадратный метр
Эффективная площадь обогрева
Расчет теплого пола с электроподогревом начинают с определения эффективной зоны обогрева и ее площади. Большая часть нагревательных элементов не переносит перегрева (резистивные кабели, маты из резистивных кабелей, пленочные нагреватели и инфракрасные маты). Исключение — саморегулирующиеся греющие кабели, но они стоят дорого, поэтому их применяют редко. Хотя, есть и сами кабели и маты из них.
Еще раз: электрические греющие элементы пола укладывают только на той площади, где не будет стоять мебель и/или сантехника, лежать ковры и т.д. То есть, электрический теплый пол кладут там, где будет постоянный и определенный расход тепла.
Чтобы рассчитать кабель для теплого пола надо сначала определиться с площадью, на которой он будет укладываться
Перед началом расчета предполагаемые места под мебель/сантехнику/ковры очерчиваем, считаем оставшуюся площадь. Это и будет эффективная площадь обогрева. Ее дальше используем в расчетах.
Как рассчитать метраж греющего кабеля для пола
Методика расчета основывается на том количестве тепла, которое надо восполнить (теплопотери) и эффективной площади отопления. Теплопотери делим на эффективную площадь обогрева. Получаем требуемую тепловую мощность, которую мы должны получить с квадратного метра площади с уложенным нагревательным элементом.
Например, площадь комнаты 16 квадратов, на 4 квадратах будет располагаться мебель. Обогреваемая зона — 16 кв. м — 4 кв. м = 12 кв. м. Теплопотери помещения — 1100 Вт. Узнаем сколько надо мощности с одного метра: 1100 Вт / 12 м² = 92 Вт/м².
Расчет греющего кабеля по площади помещения и мощности метра
Далее смотрим мощность кабелей для обогрева пола. Например, мощность одного метра — 30 Вт. Чтобы получить 92 Вт на квадратном метре, надо уложить чуть больше чем три метра кабеля. Вполне реальная задача. При разработке схемы, помните, что лучше, чтобы для стяжки высотой 3-4 см расстояние между проводами не превышало 25 см. Иначе пол будет иметь ярко выраженные «полосы» — чередующиеся зоны тепла и холода.
Есть и другой способ. Купить готовый набор кабеля определенной мощности. Ищите подходящую мощность и площадь укладки. Имеете все в комплекте.
Расчет теплого пола с кабельными матами
Суть расчета не изменяется. Также нужны теплопотери и эффективная площадь укладки. Это тот же кабель, но предварительно закрепленный на полимерной сетке. Такой обогревательный элемент проще в укладке. Применяется чаще всего под плитку. Просто раскатывается на подготовленное основание, сверху кладется плитка на специальный клей.
Греющие маты продаются обычно в готовом к укладке виде
С полом такого типа все просто. Он продается кусками определенной мощности на определенную площадь. Всего-то и надо, что найти тот вариант, который вам подходит.
Рассчитаем пленочный теплый пол
Пленочный нагревательный элемент продают комплектами и на метры. Подбираете метраж и мощность так, чтобы он давал требуемое количество тепла. Полотнища пленки должны укладываться вплотную друг к другу. Это необходимо, чтобы избежать «полосатости» температур.
Теплый пол пленочный. Расчет очень прост: подбираем мощность и ширину так, чтобы давали они требуемое количество тепла
Ширина пленочного теплого пола — 30 см, 50 см, 80 см и 100 см. Вполне можно в одном помещении использовать разные по ширине
Важно чтобы нагревательные элементы не перегревались
Что такое инфракрасный, пол и как он работает?
Людям уже давно известно, что такое тепловое инфракрасное излучение, но применять его для бытовых целей начали совсем недавно. Многие годы эта технология оставалась в тени, и вот, наконец, и до нее дошли руки разработчиков, давшие ей билет в жизнь.
Работа заключается в прохождении тока через углеродное напыление на пленке. Проходя сквозь межатомное пространство углерода, ток испытывает повышенное сопротивление. Так как углерод не является проводником (это полупроводник) — при прохождении через него тока, он нагревается, и выделяется тепло в виде инфракрасного длинноволнового излучения.
На субатомном уровне это выглядит следующим образом. Атомы получают электрическое возбуждение — то есть, атомы углерода находятся в состоянии покоя, и электроны в этих атомах также статичны. Стоит нам подать напряжение — электроны, находящиеся в атомах углерода, начинают получать возбуждение — толчки от электронов потока электричества.
Они начинают приобретать хаотичное движение заряженных частиц, и в этом потоке сталкиваются друг с другом (так как межатомное пространство слишком мало). В этой дикой буре атомы настолько быстро сталкиваются друг о друга, что в результате трения выделяется энергия, которую мы ощущаем, как приятный тепловой эффект.
Данный способ обогрева характеризуется волновым излучением, то есть нагревается не воздух, а предметы — ну а они, в свою очередь, также отдают тепло. Это крайне положительное качество, так как отсутствует циркуляция пыли, как при радиаторном отоплении.
Факторы, снижающие расход электроэнергии
Как уже говорилось, при установке электрических тёплых полов во всех комнатах квартиры, затраты на оплату будут внушительные, что отразится на вашем семейном бюджете.
Однако есть способы, позволяющие понизить расход электроэнергии:
- Проведение качественного утепления — хорошая теплоизоляция уменьшает расход на 35 — 40 %.
- Установка многофункционального счётчика — стоимость электричества используемого ночью, где-то в 2 раза ниже. Тем более что обогрев в основном работает, когда в доме люди, а это обычно вечер и ночь.
- Монтаж пола с обогревом осуществлять на свободной площади. Стелить его под мебелью не только не выгодно, но и запрещено производителя систем.
- Использование отделочных покрытий с хорошей степенью теплопроводности.
- Установка программированного терморегулятора — особенно в жилых помещениях, позволит в треть экономить на энергии.
- В редко обитаемых комнатах не поддерживать высокий градус нагрева — это лишнее наматывание энергии.
Большое значение оказывают и климатические условия. Чем больше разница между температурой в помещении и за окном, тем мощность потребления электричества увеличивается.

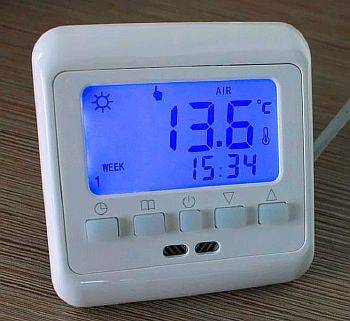

Терморегулятор — незаменимый прибор для снижения затрат
Отдельно следует сказать о терморегуляторе — его применение позволяет снизить расход электроэнергии до 40%. Прибор рекомендовано устанавливать в наиболее холодном месте комнаты. При понижении температуры ниже заданного значения, он будет включать обогрев, а при достижении нужного показателя — выключать.
Во многом, на расход электричества влияет тип терморегулятора, они бывают:
- механические — конструкция простая и стоят недорого, суточное рабочее время около 12 часов;
- программируемые — оснащены несколькими режимами, позволяющими контролировать работу, такой прибор функционирует всего 6 часов в день.

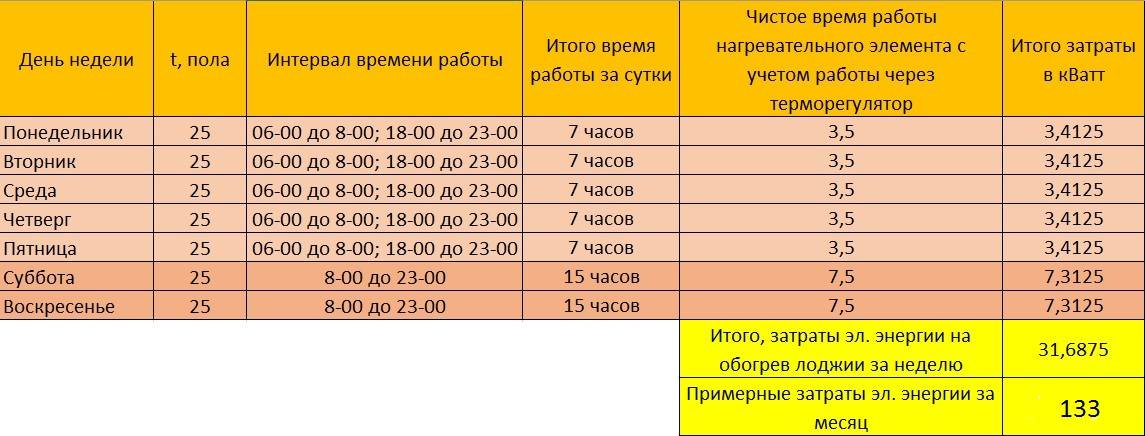

На примере рассмотрим, какой вид терморегулятора будет экономичней. Для этого воспользуемся формулой:
Рд = t * Pобщ;
t — время работы устройства;
Pобщ— мощность.
При установке мат с напряжением 900 Вт, и использовании регулятора механического типа:
Pд = t * Pобщ= 12 ч * 900 Вт = 10 800 Вт = 10,8 кВт
Если установлен программный регулятор, то:
Pд= t * Pобщ = 6 ч * 900 Вт = 5 400 Вт = 5,4 кВт
Из данного расчёта видно, что применение программированного регулятора значительно уменьшит ваши расходы.
Если тёплый пол выступает как основной обогрев во всех комнатах, то потребуется установка нескольких регуляторов, которые подключены к одной централизованной системе.
Задумываясь монтировать электрический пол в доме или квартире, следует провести все требуемые подсчёты, с учётом максимальной нагрузки зимой. Только взвесив все плюсы и минусы, нужно принимать решение об установке такой конструкции.
