Слив в протекающем полу
Представляет собой наиболее простой вариант выполнения слива в полу. Но учитывайте, что баню с подобной облегченной системой отвода воды рекомендуется использовать только летом. Обустраивается слив таким образом:
- После выкопки котлована под фундамент выройте по его центру яму глубиной 60-70 см – она будет выполнять роль стока. От нее проложите траншею в сторону заранее обустроенной сливной ямы. Затем под уклоном в 5-6 градусов установите в траншее трубу.
- Залейте фундамент. По всему периметру подполья снимите слой земли под углом 10-15 градусов от стен в бок сливной ямы. Засыпьте скаты щебнем и положите сверху специальную армированную стяжку. Затем уклоны бетонируются, чтобы вода попадала не в грунт, а стекала прямо в сточную яму.
- На фундамент установите традиционную балку перекрытий, а не нее смонтируйте доски с шагом в 7 мм.
Слив в протекающем полу В итоге у вас должен получиться пол с массой промежутков между дощечками – через них вода и будет попадать в подполье, а оттуда – по скатам в сточную яму. Далее «маршрут» очевиден: через трубу в сливную яму.
Сухой гидрозатвор для бани
Еще недавно для большинства дачников существовала проблема, как зимой высушить слив, и тем самым сохранить трубы и затвор бани на период морозов. Чаще всего с колена гидрозатвора просто сливали воду через дополнительный штуцер. Решением проблемы стало использование для бани сухого затвора.
Маятниковый или лепестковый механизм затвора
Конструкция сухого гидрозатвора отличается от трапового или поплавкового варианта только наличием двух пластиковых шторок, подвешенных над выпускным окном на маятниковом подвесе.
Лепестки не создают препятствий для потока воды, движущегося из бани через окно в канализационную трубу. В противоположном направлении масса воды прижимает шторку к окну и блокирует. В результате внутренняя полость остается сухой и непроницаемой для газов из системы канализации.
Управляемый тип гидрозатвора
Используется в банях, не подключенных к централизованной системе канализации. Конструкция гидрозатвора практически идентична схеме трапового слива. Единственным существенным дополнением является наличие управляемого клапана. В верхней части решетки находится кольцо, нажав на которое, можно защелкнуть кольцевой лепесток, перекрывающий окно в сливную трубу.
В этом случае слив воды происходит напрямую в емкость для сбора грязной воды. После окончания процедур гидрозатвор открывается или закрывается, в зависимости от того, нужно ли сушить банное помещение или нет.
В этом случае емкость для сбора стоков можно оборудовать импровизированным клапаном по схеме, приведенной ниже.
Именно по такому принципу в прошлом веке были организованы трубы слива в Сандуновских парилках-банях.
Например, если баней пользуются круглый год, то в зиму гидрозатвор мокрого типа может стать причиной выхода из строя слива и приемного фланка канализационной трубы. Сухие транцы для бани оказываются слишком капризными. Управляемый вариант слива не требует вообще никаких забот. Даже зимой после бани не нужно продувать и сушить стоковую часть. Достаточно открыть клапан и оставить его сушиться до следующего посещения бани.
Сухой гидрозатвор для бани
Еще недавно для большинства дачников существовала проблема, как зимой высушить слив, и тем самым сохранить трубы и затвор бани на период морозов. Чаще всего с колена гидрозатвора просто сливали воду через дополнительный штуцер. Решением проблемы стало использование для бани сухого затвора.
Маятниковый или лепестковый механизм затвора
Конструкция сухого гидрозатвора отличается от трапового или поплавкового варианта только наличием двух пластиковых шторок, подвешенных над выпускным окном на маятниковом подвесе.
Лепестки не создают препятствий для потока воды, движущегося из бани через окно в канализационную трубу. В противоположном направлении масса воды прижимает шторку к окну и блокирует. В результате внутренняя полость остается сухой и непроницаемой для газов из системы канализации.
Управляемый тип гидрозатвора
Используется в банях, не подключенных к централизованной системе канализации. Конструкция гидрозатвора практически идентична схеме трапового слива. Единственным существенным дополнением является наличие управляемого клапана. В верхней части решетки находится кольцо, нажав на которое, можно защелкнуть кольцевой лепесток, перекрывающий окно в сливную трубу.
В этом случае слив воды происходит напрямую в емкость для сбора грязной воды. После окончания процедур гидрозатвор открывается или закрывается, в зависимости от того, нужно ли сушить банное помещение или нет.
В этом случае емкость для сбора стоков можно оборудовать импровизированным клапаном по схеме, приведенной ниже.
Именно по такому принципу в прошлом веке были организованы трубы слива в Сандуновских парилках-банях.
Важно! Управляемый тип гидрозатвора идеально подойдет для любого типа бани. Например, если баней пользуются круглый год, то в зиму гидрозатвор мокрого типа может стать причиной выхода из строя слива и приемного фланка канализационной трубы
Сухие транцы для бани оказываются слишком капризными. Управляемый вариант слива не требует вообще никаких забот. Даже зимой после бани не нужно продувать и сушить стоковую часть. Достаточно открыть клапан и оставить его сушиться до следующего посещения бани
Например, если баней пользуются круглый год, то в зиму гидрозатвор мокрого типа может стать причиной выхода из строя слива и приемного фланка канализационной трубы. Сухие транцы для бани оказываются слишком капризными. Управляемый вариант слива не требует вообще никаких забот. Даже зимой после бани не нужно продувать и сушить стоковую часть. Достаточно открыть клапан и оставить его сушиться до следующего посещения бани.
Основные преимущества
Любое устройство обладает своими преимуществами и недостатками. Рассмотрим основные достоинства сухого затвора:
- такое устройство не нуждается в частых проверках;
- благодаря тому, что сухая модель не требует наличия воды для выполнения своих функций, её можно устанавливать и в неотапливаемых помещениях;
- полимерные материалы, из которых делают сухие модели, обладают прекрасными эксплуатационными характеристиками и соответствуют современным техническим требованиям;
- такие приборы являются очень удобными и компактными;
- обладают хорошей устойчивостью к механическим воздействиям (в отличие от водной модели такой затвор довольно трудно сорвать);
- регулируют передвижение среды в системе;
- имеют неплохую резистентность к засорам;
- их монтаж можно проводить горизонтальным и вертикальным способом (водные приборы устанавливаются только вертикально);
- исключают скапливание и застой воды, поэтому развитие вредной для здоровья человека бактериальной флоры маловероятно;
- обладают отличными показателями шумоизоляции.
- очень долговечны.
Такие затворы, в отличие от водных, можно устанавливать горизонтально
Водоотвод в моечном помещении
Стандартная русская баня по планировке имеет 2 комнаты:
- предбанник;
- парилку, соединённую с моечной.
В стандартных современных дизайнах помещение для мойки и парилка – это две отдельных комнаты. Предбанник выполняет роль комнаты отдыха или раздевалки и в водоотводной системе не нуждается.
Основной фактор, который влияет на то как сделать слив в бане – это тип пола в помещениях, где используется вода.
Полы в моечном помещении и парилке делаются по следующим принципам:
Проливной. Конструкция основана на установке лагов. Подходит для южных регионов, где грунт сыпучий, песчаный. Пол устилается досками, между которыми остаются зазоры. Через настил вода стекает напрямую в землю, где сразу впитывается. Использовать такую технологию в центральной полосе и на севере нецелесообразно.
Проливной̆ пол в моечной баниИсточник stroypomochnik.ru
- Протекающий. Подходит для парных помещений с основанием на столбах или сваях. Пол из древесины устанавливается на лагах. Они закреплены на опорах фундамента или по периметру нижнего венца сруба бани. Сквозь расстояние между половицами вода стекает в нижний отсек. Отсюда попадает в систему водоотвода.
- Сплошной. В этом случае пол смонтирован без зазоров. Как правило, это бетонная заливка, покрытая керамической плиткой. Сделать уклон пола в бане для слива можно как к центру, так и в один из углов помещения, где устанавливается жёлоб для слива. Водоотводный трап на первых этапах строительства заливается бетонной стяжкой. Такой пол можно сделать в парилках с ленточным типом фундамента.
Укладка пола в моечнойИсточник vladimiruzhegov.ru
В первых двух вариантах конструкция водоотвода состоит из 2 частей: резервуар для сбора отработанной жидкости и водоотводная труба. Снаружи система выглядит по-разному, это зависит от размеров бани, породы почвы и от того как на неё влияет атмосферная температура.
Как сделать слив бани под полом надо решить ещё на самых первых этапах её строительства. От этого зависит тип пола, заливка бетона, необходимо заложить коммуникации заранее, есть вода будет уходить на участок и т.д. Для небольших помещений, которые планируется эксплуатировать редко, подходит простой водоотвод. Здесь не требуется большая сливная яма, её можно расположить прямо под полом или неподалёку от парной.
Если семья большая, а баней предстоит пользоваться на постоянной основе не реже 2 раз в неделю – ставится полноценная канализационная система, оборудованная колодцем для слива с дренажом.
Вариант слива в душевой для баниИсточник handbuilder.ru
Сухие гидрозатворы
Самый актуальный вопрос для бани со сливом в канализацию – это не столько выбор конструкции трапа, сколько прокладка самой линии. Любой готовый вариант трапа из магазина, в том числе и «сухой», содержит гидрозатвор с водяным столбом от 30 мм, так что при регулярном использовании бани никаких проблем с высыханием водяной пробки не возникнет. А тот, кто знает, что баня долго не будет в употреблении, может просто заглушить слив.
Для тех, кто хочет забыть и не вспоминать о высохшем сифоне, есть так называемые сухие трапы.
Существуют два типа сухого гидрозатвора.
Поплавковый тип
Вертикальный слив. Верхний элемент подрезается до нужного размера от 12 до 70 мм и заделывается в стяжку.
Корпус из полиэтилена рассчитан на температуру сточной воды до 85 градусов. Порядок монтажа для разных случаев описывается в паспорте.
Поплавок, в случае высыхания воды, просто опускается и закрывает трубу. Высота водяного столба затвора 50 мм (соответствует городским нормам Австрии).
Принцип действия хорошо виден на картинке.
В рабочем положении вода поднимает и удерживает поплавок на одном уровне и система работает, как один из вариантов гидрозатвора. Если баня долгое время не используется, то вода из затвора испаряется, а поплавок закрывает сливное отверстие раньше, чем вода полностью испарится.
Народные умельцы придумали вариант, который может работать не хуже, чем фабричный. Главное отличие от этой схемы состоит в том, что такой поплавок в виде перевернутого стакана, закреплен так, чтобы его дно было выше сливного отверстия больше, чем на диаметр сливной трубы. А само отверстие закрывает легкий шарик диаметром больше сливного – он и выполняет роль поплавка.
Маятниковый тип
Внизу, у затвора, видны две шторки, подвешенные под углом к вертикали – это и есть маятниковый затвор. Шторки закрыты благодаря своему собственному весу, а вода открывает их при сливе. Высота водяного столба гидрозатвора 32 мм – для загородной бани вполне достаточно. В самой Германии, которая заявлена как страна-производитель, при проектировании системы канализации в городских домах исходят из того, что сантехприборы в квартирах имеют высоту водяного столба гидрозатвора равную 50-60 мм, но не 32!
Если силу тяжести, которая закрывает шторки, заменить на силу пружинки, то получатся разные варианты пружинного типа сухих затворов, с более широкими возможностями.
Разумеется, все перечисленные затворы содержат в себе какой-либо вариант сифона.
Есть еще один вид сухих затворов, для которых придумывают порой слишком заумные названия типа клеточной памяти материала. Обычно они представляют собой чулок из сплющенной резины, который начинает пропускать воду под небольшим напором. Вряд ли это представляет интерес для загородной бани.
Умелые хозяева, даже при очень ограниченных средствах, могут легко воспроизвести, а, возможно, и усовершенствовать любой тип гидрозатвора.
Место сбора стоков
Схема слива с использованием фильтра
После того как создана система сбора воды внутри бани, необходимо продумать, куда будут выводиться все стоки. Тут могут использоваться несколько вариантов:
- подключение к центральной канализации;
- установка септика;
- создание выгребной ямы;
- строительство фильтрующего колодца.
Если в поселке или в дачном обществе есть система центральной канализации, то проблем с выводом стоков возникнуть не должно. Как правильно подключиться к такой системе, можно узнать у местных коммунальщиков.
Другой вопрос, если центральной канализации нет. В этом случае многие домовладельцы строят фильтрующий колодец или выгребную яму. Методы их строительства примерно одинаковы. Разница только в герметичности:
- Выгребная яма предназначена для сбора стоков и дальнейшей их откачки, то фильтрующий колодец пропускает через себя воду в грунт. Первый вариант должен быть герметичен (его можно использовать при наличии туалета в бане, чтобы нечистоты не попадали в окружающую среду).
- Фильтрующий колодец имеет дно, свободно пропускающее воду. Под такой конструкцией делается подушка из щебня или гравия. Как это лучше сделать, можно узнать, посмотрев видео.
Монтаж септика для бани
Установка септика может обойтись дорого. Но такой вариант наиболее безопасен для окружающей среды. Особенно септик желательно установить при наличии туалета в бане. В этом случае он будет очищать все нечистоты. К тому же из септика не нужно часто откачивать накопившуюся воду. Можно сэкономить на услугах ассенизаторской службы.
Затворы “мокрого” типа
Если выбирать гидрозатвор для бани, руководствуясь эффективностью запирания, то наилучшим вариантом будет гидравлическая схема с изогнутым U-коленом, или кольцевой камерой с концентрической перегородкой.
Вечное колено
Гидрозатвор в виде колена требует свободного пространства не менее 150 мм в высоту для труб диаметром 50 мм и вылета в 250-300 мм для полноценного слива сечением 100 мм. Поэтому коленный сильфон используют преимущественно для проектов бани на сваях или столбчатом фундаменте. Для надежного запирания трубы высота столба воды должна составлять не менее полутора диаметров канала.
Основным преимуществом гидрозатвора является простота конструкции, такой сифон для бани вполне по силам сделать своими руками из деталей канализационной арматуры и труб. Получается не так красиво, как у сливов промышленного изготовления, но для бани важнее, чтобы конструкция легко ремонтировалась и была простой в обслуживании. Колено можно легко чистить, как ершом, так и специализироваными насадками, вращающимися щетками и даже химическими препаратами типа «Крота».
Такой тип слива способен проработать в условиях правильно построенной бани пару десятков лет, пока кто-нибудь не пробьет тросом дыру в пластиковом колене гидрозатвора.
Плоский гидрозатвор
Для бани, установленной на ленточном фундаменте, лучше всего использовать траповый гидрозатвор. Его высота обычно не превышает 10-12 см, поэтому коробку слива можно смело вмонтировать в стяжку пола, а для стыковки с канализаций не требуется каких-либо дополнительных креплений.
Например, модель «CENTER AQUAPA» состоит из двух половинок. В донной части гидрозатвора имеется кольцевая полость с водой, которая после установки верхней крышки будет разделена перегородкой. Получается тот же сильфон, но с высотой затвора всего в 15-20 мм. Корпус слива просто одевается на приемное отверстие компенсирующего переходника канализационной трубы в 110 мм.
Коробчатая конструкция оказалась достаточно надежной и удобной в обслуживании, из недостатков можно выделить только небольшой уровень воды в гидрозатворе. Летом вода в сливе испаряется, и, соответственно, запахи из септика прорвутся в помещение бани уже через пару дней. Тогда как в колене сильфона водяной затвор продержится 3-4 дня.
Зимой на дачной бане траповый слив может замерзнуть, но это никак не сказывается на его работе. Воды остается немного, так что риск повреждения минимален. Гидрозатвор с коленом может реально быть раздавлен замерзшей водой.
Поплавковый аппарат для организации слива в бане
Конструктивно гидрозатвор с поплавком очень похож на предыдущий вариант водяного затвора. С той только разницей, что в траповом варианте перекрытие выходного отверстия происходит за счет поднятия уровня воды, а в поплавковом варианте то же окно перекрывается пенопластовым вкладышем.
Поплавковые гидрозатворы очень плотно и надежно блокируют проход слива даже при минимальном количестве жидкости. На практике слив в бане может надежно блокироваться в течение 10-15 дней с момента последнего посещения парилки. Из недостатков можно отметить чувствительность гидрозатвора к загрязнениям. После мыльной воды поплавок нужно обязательно промывать чистым кипятком.
Как сделать гидрозатвор для канализации в бане
Наиболее простым в установке считается транцевый «мокрый» вариант затвора. Предварительно, до оборудования пола, необходимо проложить канализационную трубу 100 мм с поворотным уголком. Верхняя кромка уголка должна располагаться на 20 мм ниже уровня бетонной стяжки.
Входное отверстие закрывают пластиковой пробкой, в центре которой устанавливают гвоздь-сотку. После заливки стяжки гвоздь поможет правильно разметить на полу бани контуры будущего отверстия под оборудование стока воды.

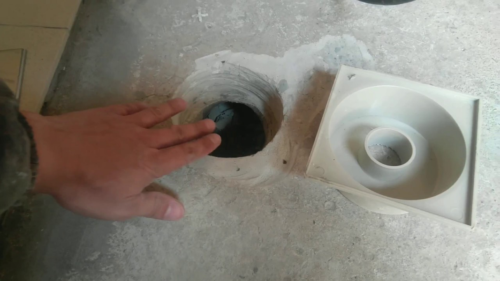

После того как стяжка основания пола бани окончательно затвердела, необходимо выровнять отверстие, придать краям ровные округлые формы. Это можно сделать с помощью болгарки и диска по камню, диаметром 125 мм. Резать приходится не в радиальном направлении, а в осевом, то есть всей кромкой диска одновременно.
Далее остается лишь установить корпус гидрозатвора, колпак и внешнюю решетку слива.
Простейший вариант затвора с коленом можно изготовить из четырех пластиковых уголков, соединенных между собой в U-образную конструкцию. Единственно, что нужно будет сделать, – это проклеить уплотнительные манжеты санитарным герметиком, иначе конструкция очень быстро разъедется на две части.
Причины срыва гидрозатвора
Зачастую в банях, подключенных к центральной канализации, возникает такое неприятное явление, как выдавливание водяного затвора. Жидкость из гидрозатвора может как выдавливаться в помещение парилки или моечного отделения, так и сбрасываться в канализационную трубу.
В обоих случаях причиной сброса гидрозатвора является отсутствие вентиляции канализационных коммуникаций. Избыточное давление внутри труб выдавливает содержимое, а если по соседству с точкой слива в канализацию сбросят большое количество воды, то гидрозатвор, особенно транцевый, может легко остаться без жидкости в сильфоне.
Особенности эксплуатации
Основными нюансами возведения и использования бани являются:
- отапливается постройка обычно дровяными печами, не предназначенными для подключения контуров теплого водяного пола;
- канализация необходима в моечной комнате, реже в парилке;
- при периодическом обогреве дерево на полах нагревается быстрее, чем бетонная стяжка или плита;
- максимальные теплопотери традиционно присутствуют в полах нижнего этажа, поэтому их необходимо утеплить;
- бюджетным вариантом для бани на МЗЛФ, столбчатом или свайном ростверке является пол по грунту без перекрытия;
- чуть дороже обходится перекрытие по балкам, обладающее меньшим ресурсом в сравнении с бетонной конструкцией.
Основные этапы монтажа
Для самостоятельной установки сухого сифона, следует внимательно изучить этапы его установки. Если соблюдать определенные условия и все делать правильно, то монтаж данной конструкции не вызовет проблем. Самой распространенной проблемой после самостоятельной установки гидрозатвора являются протечки. Если нет уверенности в собственных силах, стоит обратиться за помощью к мастеру, который сможет осуществить данную задачу легко и качественно.
Установка данного устройства осуществляется достаточно легко. Вот основные этапы:
- Вначале нужно проверить прибора. Прокладки и уплотнители должны находиться на своих местах ровно.
- Во время второго этапа между сифоном и раковиной помещается уплотнительное резиновое кольцо. Данное кольцо необходимо для герметизации стыка.
- Устанавливается сифон, а на стыки наносится уплотнительный герметик, позволяющий сделать швы более надежными и позволит уменьшить шанс протечки конструкции.
Сухие канализационные сифоны представляют собой достаточно надежными конструкциями и не нуждаются в частых проверках и достаточно устойчивы к засорам. Для выбора и установки данного устройства необходимо соблюдать рекомендации и правила, приведенные в данной статье. Выбирать данное устройство нужно тщательно и внимательно, и в этом случае результат не заставит себя ждать, устройство будет надежно работать не один год.
Затворы “мокрого” типа
Если выбирать гидрозатвор для бани, руководствуясь эффективностью запирания, то наилучшим вариантом будет гидравлическая схема с изогнутым U-коленом, или кольцевой камерой с концентрической перегородкой.
Вечное колено
Гидрозатвор в виде колена требует свободного пространства не менее 150 мм в высоту для труб диаметром 50 мм и вылета в 250-300 мм для полноценного слива сечением 100 мм. Поэтому коленный сильфон используют преимущественно для проектов бани на сваях или столбчатом фундаменте. Для надежного запирания трубы высота столба воды должна составлять не менее полутора диаметров канала.
Основным преимуществом гидрозатвора является простота конструкции, такой сифон для бани вполне по силам сделать своими руками из деталей канализационной арматуры и труб. Получается не так красиво, как у сливов промышленного изготовления, но для бани важнее, чтобы конструкция легко ремонтировалась и была простой в обслуживании. Колено можно легко чистить, как ершом, так и специализироваными насадками, вращающимися щетками и даже химическими препаратами типа «Крота».
Такой тип слива способен проработать в условиях правильно построенной бани пару десятков лет, пока кто-нибудь не пробьет тросом дыру в пластиковом колене гидрозатвора.
Плоский гидрозатвор
Для бани, установленной на ленточном фундаменте, лучше всего использовать траповый гидрозатвор. Его высота обычно не превышает 10-12 см, поэтому коробку слива можно смело вмонтировать в стяжку пола, а для стыковки с канализаций не требуется каких-либо дополнительных креплений.
Например, модель «CENTER AQUAPA» состоит из двух половинок. В донной части гидрозатвора имеется кольцевая полость с водой, которая после установки верхней крышки будет разделена перегородкой. Получается тот же сильфон, но с высотой затвора всего в 15-20 мм. Корпус слива просто одевается на приемное отверстие компенсирующего переходника канализационной трубы в 110 мм.
Коробчатая конструкция оказалась достаточно надежной и удобной в обслуживании, из недостатков можно выделить только небольшой уровень воды в гидрозатворе. Летом вода в сливе испаряется, и, соответственно, запахи из септика прорвутся в помещение бани уже через пару дней. Тогда как в колене сильфона водяной затвор продержится 3-4 дня.
Зимой на дачной бане траповый слив может замерзнуть, но это никак не сказывается на его работе. Воды остается немного, так что риск повреждения минимален. Гидрозатвор с коленом может реально быть раздавлен замерзшей водой.
Поплавковый аппарат для организации слива в бане
Конструктивно гидрозатвор с поплавком очень похож на предыдущий вариант водяного затвора. С той только разницей, что в траповом варианте перекрытие выходного отверстия происходит за счет поднятия уровня воды, а в поплавковом варианте то же окно перекрывается пенопластовым вкладышем.
Поплавковые гидрозатворы очень плотно и надежно блокируют проход слива даже при минимальном количестве жидкости. На практике слив в бане может надежно блокироваться в течение 10-15 дней с момента последнего посещения парилки. Из недостатков можно отметить чувствительность гидрозатвора к загрязнениям. После мыльной воды поплавок нужно обязательно промывать чистым кипятком.

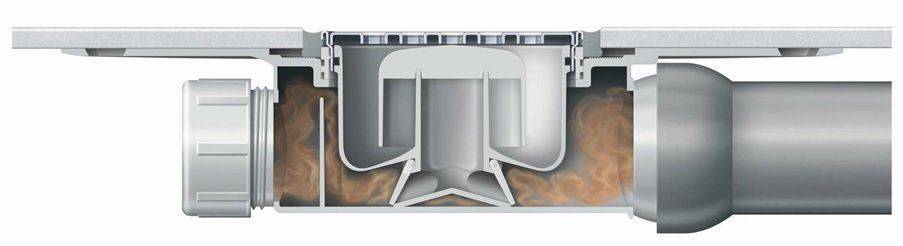

Канализационный трап с сухим сифоном
Монтаж такой конструкции производится в помещениях, где слив происходит со всей поверхности пола. Во время строительства обустраивается герметичная стяжка пола, в которой обустраивается сифон для предотвращения доступа воздуха из канализации.
Но в случае с канализационным трапом в ванной или бане необходимо учитывать длительные простои помещения, что в особенности касается душевых помещений в банях. В таких ситуациях во время пересыхания воды в затворе, воздух с неприятным запахом из канализации легко проникает в помещение.
Из-за этого, кроме гидрозатвора, в банях и ванной комнате также устанавливают и сухой сифон. Он не представляет собой специальное устройство, и его установка осуществляется в составе конструкции канализационного трапа. Данный затвор позволяет перекрыть просвет трубы даже без воды.
Характерные особенности канализационного трапа с гидрозатвором
Когда слив осуществляется со всей поверхности пола, устанавливается канализационный трап с гидрозатвором. Он монтируется в центральной части пола с некоторым уклоном в момент строительства душевой кабинки.
Канализационный трап для душа с гидрозатвором состоит из приемной воронки, сифона со съемной решеткой и отвода с муфтой. Первый элемент предназначен для приема воды и отведения ее в канализацию. Он надежно крепится в поверхности пола.
Герметичность соединения обеспечивается при помощи гидроизоляционной мембраны. Далее вода поступает в сифон, который представлен камерой небольшого объема, пройдя верхнюю решетку-фильтр и патрубок. Затем сток, переливаясь через выходные отверстия или края емкости, двигается по выходному патрубку, присоединенному к канализационной трубе.
Канализационный трап с гидрозатвором состоит из сифона со съемной решеткой, приемной воронки и отвода
По конструктивному исполнению такой механизм напоминает устройство бутылочного типа. Однако сифон для душевого поддона с гидрозатвором не оснащен нижней съемной крышкой, что используется для извлечения мусора. Это связано с тем, что корпус сифона прячется в напольную стяжку. Весь мусор собирается во внутреннем стакане, который можно легко извлечь из корпуса и очистить при помощи моющего средства.
Конструкция и материал для изготовления душевого трапа с гидрозатвором
Канализационные трапы могут быть изготовлены из пластика или металла. Полимерные гидрозатворы для душа в полу не подвергаются коррозии, легко монтируются, характеризуются долговечностью и невысокой стоимостью. Металлические изделия могут быть выполнены из чугуна или стали. Первый вариант отличается высокой пропускной способностью и долговечностью. Однако по причине значительного веса является трудоемким в монтаже. Чугунные трапы подходят для бассейнов, туалетов и лабораторных помещений.
Трапы из нержавеющей стали отличаются небольшим весом, надежностью, долговечностью и легкостью монтажа. Их принято устанавливать в медицинских и научно-исследовательских организациях, потому что устройства отвечают требованиям санитарных норм. Приемная решетка может иметь форму круга, квадрата или прямоугольника.
Канализационный трап с сухим гидрозатвором имеет горизонтальное или вертикальное исполнение. Первый вариант, высота которого составляет 6-10 см, часто используется для квартиры или частного дома. Также его устанавливают в условиях ограниченного пространства.
Поплавковые модели канализационных трапов с сухим гидрозатвором работают по принципу сливного бачка
Вертикальный канализационный трап имеет высоту 15-18 см, характеризуется высокой пропускной способностью и применяется преимущественно для душевых кабинок. В квартирах и домах устанавливается трап с водоотводом диаметром 50 мм, а в общественных помещениях – гидрозатвор для канализации 110 мм.
Сухой гидрозатвор для бани
Еще недавно для большинства дачников существовала проблема, как зимой высушить слив, и тем самым сохранить трубы и затвор бани на период морозов. Чаще всего с колена гидрозатвора просто сливали воду через дополнительный штуцер. Решением проблемы стало использование для бани сухого затвора.
Маятниковый или лепестковый механизм затвора
Конструкция сухого гидрозатвора отличается от трапового или поплавкового варианта только наличием двух пластиковых шторок, подвешенных над выпускным окном на маятниковом подвесе.
Лепестки не создают препятствий для потока воды, движущегося из бани через окно в канализационную трубу. В противоположном направлении масса воды прижимает шторку к окну и блокирует. В результате внутренняя полость остается сухой и непроницаемой для газов из системы канализации.
Управляемый тип гидрозатвора
Используется в банях, не подключенных к централизованной системе канализации. Конструкция гидрозатвора практически идентична схеме трапового слива. Единственным существенным дополнением является наличие управляемого клапана. В верхней части решетки находится кольцо, нажав на которое, можно защелкнуть кольцевой лепесток, перекрывающий окно в сливную трубу.
В этом случае слив воды происходит напрямую в емкость для сбора грязной воды. После окончания процедур гидрозатвор открывается или закрывается, в зависимости от того, нужно ли сушить банное помещение или нет.
В этом случае емкость для сбора стоков можно оборудовать импровизированным клапаном по схеме, приведенной ниже.
Именно по такому принципу в прошлом веке были организованы трубы слива в Сандуновских парилках-банях.
Важно! Управляемый тип гидрозатвора идеально подойдет для любого типа бани.
Например, если баней пользуются круглый год, то в зиму гидрозатвор мокрого типа может стать причиной выхода из строя слива и приемного фланка канализационной трубы. Сухие транцы для бани оказываются слишком капризными. Управляемый вариант слива не требует вообще никаких забот. Даже зимой после бани не нужно продувать и сушить стоковую часть. Достаточно открыть клапан и оставить его сушиться до следующего посещения бани.
Создание системы слива в самой бане
Слив внутри бани
Многие не знают основных правил, касающихся того, как сделать слив воды из бани. Одним из важных вопросов в решении этой задачи является создание системы канализации в самой бане. Первым делом необходимо составить схему. В ней учитываются все сантехнические приборы, точки сбора стоков и количество «мокрых» комнат. Основной задачей канализации в бане будет являться сбор стоков с пола
Этому нужно уделить наибольшее внимание
Этапы создания системы для сбора стоков на полу будут зависеть от того, на каком этапе производятся работы. Самый лучший вариант, если канализация монтируется во время строительства. Но не все готовые бани имеют хороший слив, поэтому в первую очередь рассмотрим вариант обустройства стоков в уже построенном сооружении.
Трапик
В любом случае вначале нужно подготовить нужные материалы. Для работ понадобятся:
- Трубы. Как правило, используются изделия из ПВХ. Диаметр труб будет зависеть от количества воды. Если ее будет немного (мыться одновременно будут не более трех человек), то можно приобрести изделия в 50 мм. Если предполагается большое количество стоков, то лучше устанавливать трубы диаметром 110 мм.
- Корпус слива. Такие конструкции также делаются из ПВХ. Они будут устанавливаться на полу и собирать воду. Верх у корпуса слива защищен решеткой из прочного материала (оцинкованная сталь или чугун).
- Сифон. Он нужен, чтобы предотвратить попадание неприятных запахов в помещение. Размеры сифона подбираются согласно параметрам труб и корпусов слива.
Устройство слива будет представлять собой горизонтальные трубы, вмонтированные в пол. В них, через корпус слива и сифон, будет попадать вода. Затем она будет выводиться в стояк или непосредственно на улицу.
Затем укладываются горизонтальные трубы. При этом нужно делать уклон в сторону стояка (или выхода), он должен составлять не менее 2 см на один погонный метр. Лучше, если предварительно в траншею будет засыпан и утрамбован песок. Затем на такую подушку укладываются трубы. Они подсоединяются к стояку или выводятся наружу.
Следующим этапом будет установка корпусов слива и сифонов. Если полы деревянные, то в нужном месте делается отверстие и устанавливаются нужные конструкции. Для бетонного пола нужно соорудить опалубку нужного размера и в нее вмонтировать слив и сифон.
