Качественная снегоуборочная машина своими руками: реализация проекта с разумными затратами

Изготовление самодельного снегоуборщика

Для уборки снега можно задействовать не сам мотоблок, а только его двигатель. Кровельное железо идет на изготовление корпуса шнека снегоуборщика. Фанера 10-миллиметровой толщины подойдет для создания боковин. Рама сваривается из металлического уголка. Полдюймовую трубу приспосабливают под ручку, а из трубы в три четверти дюйма делают вал шнека. Сквозной пропил, сделанный посередине трубы, служит для крепления металлической пластины (лопатки), имеющей размеры 120 на 270 мм. Лопатка предназначена для того, чтобы при вращении вала откидывать снег. Пододвигать снежную массу к лопатке в данной самодельной конструкции снегоуборщика должен двухзаходный шнек, для изготовления которого берется боковина автопокрышки или транспортерная лента толщиною 10 мм. Достаточно полутора метров такой ленты, чтобы вырезать электролобзиком четыре кольца. Диаметр каждого их них должен быть равен 28 см.

Для изготовления самодельного снегоуборщика понадобится кровельное железо, фанера, транспортерная лента, трубы разного диаметра, металлические уголки, закрытые подшипники

Для крепления платформы быстросъемного двигателя, позаимствованного у мотоблока, к трубе перпендикулярно пластине приваривают металлические уголки. Для свободного вхождения вала в самоцентрирующиеся закрытые подшипники 205 необходимо сделать на его концах пару пропилов и обстучать их. После этой операции уменьшается диаметр вала. Для шпонки под звездочку с одной стороны вала делается паз.

Шнек приводится в движение с помощью цепи или ремня, если на двигателе от мотоблока установлен шкив. Все необходимые детали (шкивы, ремни, подшипники) можно купить в авто-магазинах

Конструкцию лучше ставить не на колеса, которые будут застревать в снегу, а на лыжи. Из деревянных брусков вытачиваются основания лыж, на которое крепят пластиковые накладки для лучшего скольжения. В качестве накладок можно использовать короба, применяемые при монтаже электропроводки.

Снегоуборщик на лыжах легче скользит по снежному покрову, поэтому человеку, им управляющим, приходится прилагать меньше физических усилий

Поворотный желоб, необходимый для откидывания снега в нужном направлении, изготавливают из пластиковой канализационной трубы большого диаметра (не менее 160 мм). Закрепляют его на такой же трубе меньшего диаметра, присоединенной к корпусу шнека. К поворотному желобу крепят кусок канализационной трубы, которая будет направлять выброс снега. Диаметр желоба должен превышать ширину лопатки шнека, чтобы не задерживать продвижение снежной массы, откидывающейся с ее помощью.

Вид самодельного снегоуборщика, оснащенного двигателем от мотоблока, в собранном состоянии перед проверкой его работоспособности в заснеженном дворе частного дома

Чтобы придать самодельной конструкции презентабельный вид, надо покрасить все ее детали в яркий цвет. После завершения работ самоделка апробируется, а затем эксплуатируется в течение всего зимнего периода. Некоторые мастера идут еще дальше, изготавливая самоходный вариант снегоуборщика.

Механизировать ручной труд стремятся все люди, живущие на земле. Прочитав, как сделать снегоуборщик из двигателя мотоблока и других запчастей, некоторые не станут «изобретать велосипед», а решат купить заводскую модель снегоуборщика. Для покупки бюджетного варианта потребуется около 20-30 тыс. рублей. Приобретение насадки заводского изготовления к мотоблоку обойдется дешевле в полтора-два раза. Для сборки самодельной конструкции придется потратиться лишь на покупку некоторых запчастей, а также выделить для выполнения работ пару дней. В любом случае проблема уборки снега с придомовой территории будет решена.

Устройство роторного снегоуборщика своими руками

Основными составляющими самодельного роторного снегоуборщика своими руками являются:

  • двигатель внутреннего сгорания, оснащенный глушителем;
  • топливный бак;
  • трос управления дроссельной заслонкой.

Для изготовления всех элементов снегоуборщика необходимо будет наличие токарного станка. Его используют для того, чтобы подогнать все детали механизма до нужного размера. Если такого оборудования нет в наличии, изготовление ротора можно заказать в мастерской по имеющимся у вас эскизам.

Мероприятия по устройству роторного снегоочистителя можно разбить на несколько этапов:

  • сборка шнекового механизма;
  • изготовление ротора;
  • монтаж корпуса;
  • устройство каркаса.

Изготовив каждый узел отдельно, их собирают в одну конструкцию. Чтобы снегоуборочная машина имела презентабельный вид, ее после сборки окрашивают.

Устройство самодельного роторного снегоуборщика: А — корпус; Б — диск ротора; В — ступица; Г — лопатка; Д — кольцо; Е — дефлектор; Ж — скребок; З — кронштейн; И — нож; К — полозья; Л — брусок ручки; М — подкос; Н — поперечный брусок; О — брусок для двигателя; П — ручка

Изготовление комплектующих для роторного снегоуборщика

Технология изготовления шнекового механизма аналогична устройству шнека для снегоуборочной машины из бензопилы. В качестве винтовых лопастей можно использовать плотную (толщиной 10 мм) транспортерную ленту. Габариты шнекового узла должны соответствовать размерам на чертежах.

Ротор изготавливают из листового металла толщиной 2,5-3 мм. С помощью циркуля необходимо начертить на листе круг нужного диаметра и вырезать его болгаркой. Чтобы сделать лопасти, за основу берут заготовочную деталь от электродвигателя. Из листового металла формируют лопасти. Их приваривают на равноудаленном расстоянии друг от друга к стальному диску, соединенному со ступицей. Количество лопастей должно быть не менее четырех.

Каркас для снегоочистителя собирают, сваривая отрезки из металлического уголка в раму согласно имеющейся схеме. Все составляющие каркаса крепятся посредством болтового соединения.

Для самостоятельной сборки снегоуборочной машины можно использовать подручные материалы

Когда все составляющие снегоуборщика будут готовы, приступают к их сборке в единый агрегат. На роторный механизм насаживают вал шнека. Затем весь этот механизм фиксируют на каркасе с помощью болтов и прижимного кольца. Крепление ротора к раме производится посредством специальной скобы. В качестве снегоотбрасывателя для самодельного роторного снегоуборщика используют трубу из пластика диаметром 100 мм.

Преимущества комбинированных моделей снегоуборщиков

В сравнении со шнековыми агрегатами снегоуборочные машины комбинированного исполнения более эффективны в работе, так как нагрузку распределяет между собой и шнек, и ротор. Они обладают достаточной мощностью и могут справиться с очисткой территории от снежной толщи внушительного объема. Среди преимуществ самодельных роторных снегоочистителей выделяют:

  • отличную маневренность и высокую производительность техники;
  • в зависимости от используемого двигателя, дальность выброса снега может достигать 12 м;
  • возможность регулировать ширину захвата снежного покрова;
  • небольшой вес машины (до 20 кг) позволяет справиться с очищением придомового участка (в том числе и женщине);

Процесс очищения придомовой территории от снега

  • возможность проведения ремонта снегоуборщика своими руками;
  • невысокая стоимость материалов для изготовления всех комплектующих агрегата.

Самостоятельное изготовление роторной снегоуборочной машины довольно сложное и кропотливое дело. Если вы плохо разбираетесь в технике, не обладаете определенными навыками или не имеете необходимого инструмента, а купить заводскую модель пока не позволяют финансы, можно изготовить своими руками снегоуборочную лопату.

Изготовление ковша для шнека

Самому сделать ковш, который будет служить корпусом для установки шнека, также несложно. Для этой цели обычно используют кровельное железо. На чертеже, приведенном ниже, указаны размеры ковша.

Для боковин ковша можно использовать фанеру или отрезок плиты OSB толщиной 10 мм. Последний вариант больше подходит для этой цели, поскольку он более влагостойкий, чем фанера. На боковинах корпуса устанавливаются подшипники (можно 205-е, закрытые), а уже в них вставляется вал шнека. Подшипники необходимо закрыть стаканами.

Для отвода снега из ковша, в его верхней части прорезается отверстие. В качестве отводящего желоба можно использовать канализационную пластиковую трубу с диаметром 150 мм или другого. Главное, чтобы диаметр желоба превышал ширину откидывающей лопатки шнека.

Чтобы направлять выбрасываемый лопаткой снег в сторону, на трубу можно одеть пластиковый отвод.

Ковш со шнеком устанавливается на предварительно сделанную из металлических уголков (50 х 50 мм) раму (см. чертеж выше). Для закрепления на ней двигателя используются уголки 25 х 25 мм.

Совет! Если к раме прикрепить немного выгнутые салазки, как показано на следующих рисунках, то работать снегомётом становится намного удобней, поскольку появляется возможность наклонять механизм для лучшего захвата снега.

Но данный агрегат можно еще немного усовершенствовать. Доработка снегоуборщика заключается в добавлении к задней части салазок небольших колес. В таком случае снегоочиститель будет удобнее оттягивать назад и транспортировать.

Меры предосторожности

Основную опасность представляет шенк, который способен не только намотать на себя одежду, а ударить или вовсе поранить руку или ногу. Во время уборки снега следует соблюдать ряд правил:

  • Надеть тёплую одежду и обуть нескользкую обувь.
  • Использовать защитные наушники, перчатки и очки.
  • Не направлять поток снега в сторону людей или машин.
  • Если снегоуборщик электрический, то не стоит забывать о кабеле.

Следует помнить и об опасности при заправке агрегата, ведь допущенные ошибки могут привести к возгоранию или взрыву горючего.

Снегоуборщик может работать не только зимой, но и в другие сезоны. Вентиляторный вариант (если его поставить отверстием вверх) можно применить для обмолота кукурузы. Или дополнить его трубами и использовать в качестве устройства принудительной вентиляции.

Изготовление шнека из металла

Шнек состоит из двух лопаток в центре и четырех лопастей, по две с каждой стороны. Конечный диаметр шнека 300 мм, ориентировочная ширина ковша 600-640 мм, ширина лопаток – 120 мм.

На форуме step139 подробно объясняет, как делать расчеты.

У него получилось, что для готовой спиральной лопасти диаметром 300 мм и шириной 220 мм с шириной рабочей части лопасти 70 мм нужно вырезать рассеченное кольцо с наружным диаметром 324 мм и растянуть его на 220 мм. Из кольца нужно было высечь сегмент с хордой 47,5 мм.

Это была самая сложная часть работы: кольца выпиливались из металлического листа толщиной 2 мм – болгаркой и лобзиком по металлу и растягивались до нужного размера.

step139Пользователь FORUMHOUSE

Для большей жесткости шнека оставил перемычку в средней части кольца. Длина перемычки 150 мм от торца до внешнего круга и на 10 мм в торце выбрана полуокружность под вал (диаметр вала 20 мм). Если у кого-то диаметр вала будет другой, то соответственно и полуокружность пилите под свой вал.

Лопатки сделать было несложно.

step139Пользователь FORUMHOUSE

Я отрезал болгаркой прямоугольник 1600х300 мм и толщиной 2 мм. Разметил центр и как на эскизе просверлил, поэтапно меняя сверла, два отверстия диаметром 20 мм. После этого пластину разрезал пополам. У каждой половины загнул края по 20 мм, поочередно зажимая их (края) в тисках.

Боковые пластины: два уголка 40х40 длинной 300 мм

Сборка шнека: step139приварил лопатки перпендикулярно относительно вала, отмерил 220 мм и приварил две боковые пластины.

Пластины надо варить перпендикулярно валу и на одной оси с лопатками.

Струбцинами зажимал лопасти к лопаткам и пластинам и все это проваривал. Центральная перемычка каждой лопасти должна плотно прижаться к валу, а перемычки у каждой пары лопастей должны разместиться строго друг напротив друга и на расстоянии 110 мм от боковых пластин и лопаток.

Дальше был вырезан и приварен к валу диск для венца задней звезды от мотоцикла «Минск» (большая ведомая звезда).

Вот как выглядит шнек с подшипниками:

Остальные этапы изготовления «изумрудного снегопера» потребовали меньше времени и сил: был сделан кожух ковша, патрубок, труба для выброса снега, рама, установлен двигатель и остальные элементы.

Длина патрубка в самой короткой части составила 120 мм – достаточно, чтобы закрепить на нем трубу для выброса снега. Мастер старался делать выброс как можно короче.

На длинных трубах теряется энергия и скорость. Смысл трубы – задать направление выброса.

Полезные советы и предупреждения по эксплуатации самодельного снегоуборщика

  • Для того чтобы повысить эффективность работы снегоуборочника, и не свести все его действия к нулю, нужно учесть следующее правило. Отверстие, через которое выбрасывается снежная масса, должно быть достаточно большим.

    Мотоблок

  • Не следует забывать, что мотоблок — это летняя техника. В целях избегания неполадок и проблем в эксплуатации, нужно содержать самоделку из мотоблока в тепле. Такой способ хранения позволяет не тратить время на прогревание двигателя перед работой.
  • Желательно поменять сорт масла редуктора. Лучше перейти на синтетические марки масла, применяемых в экстремальных условиях, или на более жидкие.
  • Перед каждым использованием прибора рекомендуется проверять затяжки ремня и резьбовых соединений.
  • Через 6 часов плодотворной работы желательно производить регулировку натяжения цепи, величина прогиба, у которой должна быть в пределе 10 * 15 мм.
  • При первичном использовании устройства, следует проверить затяжку крепежа уже через 30 минут от начала работы.

Причины возникновения

Двигатель снегоуборщика модели патриот или huter может не запускаться совсем, а может просто иметь дефекты при работе (стук, внезапная остановка).

Если снегоуборщик не хочет запускаться совсем, то на это будут несколько возможных поводов:

  • Отсутствует форма зажигания.
  • Нет подходящего топлива.
  • Закрыт топливный кран.
  • Открыта воздушная специальная заслонка.
  • Открытый топливный шланг загрязнен.
  • Засорился воздушный клапан.

В последних двух случаях ремонт бензинового снегоуборщика из пилы чемпион или патриот сведется к прочистке топливного шланга и воздушного фильтра соответственно.

Рассмотрим устранение основных неполадок:

  • Для того чтобы до конца разобраться с поступлением или непоступлением топлива в бензиновый двигатель, необходимо извлечь из него свечу (предварительно отсоединив шланг). На фото видно, с какой стороны можно это проделать. Если на свече нет бензина, то это говорит о том, что бензин в топливный бак не поступает и забита сетка — фильтр карбюратора. Если на вынутой свече есть бензин, то бензина в баке достаточно. Бывает так, что снегоуборщик не стартует из-за переизбытка бензина в баках.
  • При наличии на извлеченной свече нагара ее необходимо тщательно очистить. Для этого вполне подойдет мелкая шкурка.
  • Если все остальное в порядке, то причиной отсутствия работы может быть величина зазора между электродами. Этот показатель для каждого бензинового снегоуборщика свой. Наиболее популярные модели, такие как патриот и huter, имеют зазор 0,8 мм.
  • Дело может быть также в наличии искры. От ее силы зависит, воспламенится ли топливо. Для того, чтобы проверить, проходит ли искра достаточной силы, нужно взять свечу, прислонить ее верхнюю часть к крышечке цилиндра, прислонить к свече провод и запустить мотор. На фото можно увидеть способ такого соединения. Возникла при данной манипуляции искра или нет, можно ощутить эмпирически. Если остаются сомнения, то надо проверить ее с новой свечой. Искра должна быть мощной для того, чтобы мотор завелся.
  • Если искры нет, то в этом виновата, скорее всего, электронная катушка зажигания. Есть еще вариант: связь катушки с магнитопроводом нарушена. Проще будет тогда заменить как катушку целиком.

При оснащении моделей huter или мтд электростартером, по очереди необходимо проверить:

  • Стартер. При необходимости заменить.
  • Предохранитель.
  • Аккумуляторная батарея. Зарядить.

Все это относится конкретно к ремонту бензиновых снегоуборщиков марок патриот, huter и мтд.

Что делать, если снегоуборщик не достигает необходимой мощности?

При развитии событий, когда снегоуборщик периодически глохнет, слабо выкидывает снег, возникают различные перебои, причиной их могут быть:

Воздушный фильтр мотоблока. Эта проблема не очень распространена среди снегоуборщиков, так как пыли, способной забить воздушный фильтр, при снежной погоде практически нет. Если вы долго храните снегоуборочную технику в пыльном помещении, то вам не мешало бы периодически проверять в нем воздушный фильтр. Бумажные воздушные фильтры вынимаются и очищаются легким постукиванием, сетчатый продувается пылесосом, поролоновые придется промывать проточной водой и чистящим средством.

  • Качество топлива. Здесь скупой платит дважды. Если изначально было взято топливо низкого качества, то из-за этого весь агрегат может не заводиться, работать с перебоями и быстрее изнашиваться. При этой причине нужно просто заменить марку бензина на более дорогую.
  • Неисправность системы зажигания.
  • Глушитель. Он может быть забит продуктами сгорания. Такое бывает не очень часто, но встречается при длительной эксплуатации. При этой поломке необходимо разобрать его и промыть водой с моющим средством (сухая чистка не допустима). Затем высушить и вставить обратно.
  • Неправильная регулировка карбюратора мотоблока.
  • Снижение компрессии. Это можно проверить компрессометром. Обычно она составляет 8 атм. Если показания прибора составляют менее 5 атм., то необходимо заменить всю цилиндропоршневую группу двигателя.

Разборка и смазка редуктора снегоуборочной техники

Прежде чем смазать шестерни и остальные элементы редуктора, нужно полностью разобрать механизм. Сегодня можно услышать массу советов по поводу того, как снять редуктор на снегоуборщике. Всех их можно описать в таком алгоритме:

  1. В первую очередь необходимо демонтировать кожух защиты ремней и трос приводного шнека;
  2. Далее нужно открутить болты, которые находятся за «улиткой»;
  3. После этого потребуется снять ремень шнека со шкива;
  4. Далее нужно открутить болты, удерживающие вал шнека;
  5. После этого потребуется повернуть «улитку», и вытащить шнек вместе с крыльчаткой;
  6. Далее нужно убрать срезные болты и разобрать вал;
  7. В конце потребуется разобрать сам редуктор.

Многие новички не знают, как правильно разобрать сам редуктор. Для этого необходимо действовать в следующем порядке:

  1. Сначала нужно зажать тисками одну из частей вала;
  2. После этого потребуется открутить 6 болтов, фиксирующих обе части редуктора вместе;
  3. Далее необходимо взять молоток и немного постучать по корпусу редуктора.

Разобранный редуктор нужно окунуть в бензин, чтобы до конца смыть остатки старого смазочного материала.

Смазка для редуктора снегоуборщика вноситься в определенном алгоритме:

  1. Для начала необходимо зачистить редуктор и штуцер от остатков старого масла;
  2. Далее нужно выкрутить штуцер и внести при помощи шприца нужное для работы количество смазки;
  3. После этого штуцер необходимо вкрутить обратно и собрать механизм в обратном порядке.

Большинство производителей снегоуборщиков заранее предупреждают покупателей о том, что внутри редуктора находится недостаточное количество смазочного материала. В таких случаях масло требуется залить после первых десяти часов эксплуатации снегоуборочной машины.

Снегоуборщик из бензопилы

Основными преимуществами снегоуборщика своими руками из бензопилы являются:

  • Низкая стоимость комплектующих (можно приобрести б/у бензопилу по невысокой цене).
  • Высокая производительность устройства.
  • Возможность использования подручных материалов для изготовления основных узлов.
  • Небольшой вес оборудования.

Недостаток заключается в том, что такая снегоуборочная техника для дома своими руками не обладает самоходным движением.

В качестве движущей силы при изготовлении такого аппарата является мотор от бензопилы. Для приспособления двигателя к снегоуборщику его потребуется немного модернизировать. На основные показатели самодельного снегоуборщика (диапазон выброса и качество расчистки) будет влиять мощность двигателя.

Помимо двигателя, конструкция состоит из следующих деталей:

  • корпус шнека (ковша) — его можно изготовить из кровли или другого металла;
  • вал шнека — изготавливается из металлической трубы диаметром 20 мм;
  • винтовой поверхности шнека — делается из транспортёрной ленты или из листового железа;
  • боковые части — в качестве материала изготовления используется фанера или листовая сталь;
  • рама (несущая конструкция) — сваривается из профильной трубы (уголок 50 на 50 мм);
  • ручка — труба диаметром 10–15 мм;
  • выпускной жёлоб и лопата для подачи снега — используется металлическая пластина размером 120 x 170 мм.

Правильно соединив все части, получаем надёжный и недорогой снегоуборщик своими руками. Чертежи помогут сделать устройство качественным и долговечным.

Сборка шнека

Одним из рабочих механизмов снегоуборочной машины выступает шнек, поэтому поняв, как правильно его сделать, можно наполовину понять, как собрать всю конструкцию. Шнек представляет собой режущие кольца или лопасти, присоединённые к валу.

Валом служит труба длиной около 80 мм. В центре этой трубы пропиливается сквозное отверстие. В это отверстие в дальнейшем будет вставляться специальная лопатка подачи снега. Когда труба вращается, лопатка начинает откидывать снег.

Перед тем как начать изготавливать сам шнек, необходимо сделать чертёж для работы или воспользоваться уже готовыми чертежами. Ориентируясь на них, нужно вырезать кольца. Из листовой стали заготавливаются лопасти. Для этого вырезаются несколько металлических дисков и загибаются в форме витка. Затем готовые части приваривают к трубе поровну с каждой стороны.

После определения центра вала по краям, параллельно друг другу привариваются две лопатки для выброса снега. Для фиксации конструкции необходимо приварить металлические распорки. С одной стороны лопасти крепятся к центральным лопаткам, а с другой — к распоркам. Во время изготовления корпуса шнека стоит внимательно подобрать оптимальную длину — она должна быть равна длине вала, учитывая отрезок под привод.

Также следует приварить по краям вала цапфы и с помощью подшипников установить на них вал. Их следует применять в закрытом виде, чтобы избежать попадания снега и талой воды.

Типы устройств для механизированной уборки снега

Механические самодельные снегоуборщики оснащаются двигателями внутреннего сгорания. Чаще всего они бывают навесными (прицепными насадками), их монтируют к мотоблокам или тракторам, в том числе и минитракторам. Отличаются малой массой и несложным устройством.

Снегоуборочные машины по принципу действия делят на:

  • шнеково-роторные устройства, имеющие два типа активных органов: шнек или шнеки, которые сдвигают снег к входному отверстию ротора, и сам ротор, который отбрасывает снег в нужную сторону;
  • отвальные грейдерного или бульдозерного типа – действуют по принципу механического перемещения снежной массы, чаще подобные устройства используют на самоходной технике;
  • лопата-отвал, используемые совместно с мотоблоками для сдвига снега в ограниченном пространстве;
  • воздушно-вентиляторные установки – применимы только на свежевыпавшем снеге, они отличаются весьма небольшими размерами и крайне простым устройством, удаление снега происходит за счет создаваемого воздушного потока.

Наибольшее распространение получили шнеко-роторные снегоуборщики. Они неплохо справляются со снежным покровом разной величины. Иногда возникают проблемы со слежавшимся снегом, поэтому в дорогих установках имеется еще и вспомогательный вал с шипами, разрушающими уплотненный снег. В некоторых устройствах шнеки комплектуются дополнительными съемными зубчатыми насадками, они разрубают плотную массу снега.

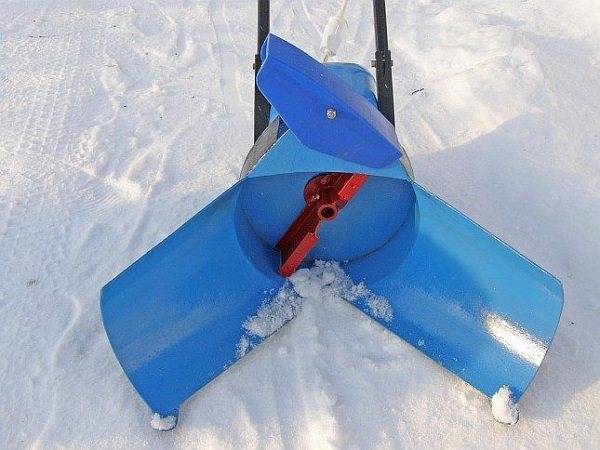

Особенности воздушно-роторного снегоуборщика

Самый простой снегоотбрасыватель основан на воздушно-роторном действии. Обычно это короб, который можно перемещать на небольших лыжах по снегу. Внутри имеется ротор. Привод к ротору осуществляется от автономного двигатели или от вала отбора мощности мотоблока.

Приемная часть короба выполнена так, чтобы при поступательном движении вперед снег поступал на лопасти ротора. Далее масса вращающимися лопастями выбрасывается через патрубок, расположенный выше. Его дефлектор может быть направлен в любую сторону. Поэтому снег выбрасывается влево или вправо, куда требуется в конкретном случае.

Особенность устройства в том, что кроме снега формируется достаточно мощный поток воздуха. Поэтому на выходе образуется снежно-воздушная смесь, которая может лететь до 5-6 м. Этого бывает достаточно для очистки проходов.

К недостаткам воздушно-вентиляционных снегоуборщиков следует отнести сравнительно узкий захват, а также невозможность снегоудаления при наличии слежавшейся массы. При прочистке проходов сразу после выпадения снега снегоотбрасыватель подобного типа отличается достаточно высокой производительностью. Самодельщики довольно часто берут подобную конструкцию за основу. Главное – это создать высокую скорость вращения ротора.

Лопата-отвал – простейший снегоуборщик

В некоторых случаях не нужно иметь сложный агрегат из мотоблока и опоры на колесах, оснащенный бульдозерной лопатой. Достаточно иметь механический помощник – отвал, который передвинет массу снега на небольшом расстоянии.

К мотоблоку цепляют специальную лопату, в дальнейшем только за счет тягового усилия, создаваемого мотоблоком, снежный ком смещается в сторону. Используя реверсивное переключение передачи, снегоуборщик возвращается обратно. Последовательными движениями вперед и назад производится уборка территории от снега.

При движении вперед снегоуборочная лопата опускается вниз, при обратном перемещении ее поднимают вверх. При невысоком снежном покрове эффективность этого рабочего органа довольно высока.

Как сделать снегоуборочную машину из мотоблока своими руками – инструкция с чертежами по сборке

Для того чтобы существенно сократить время на переустановке мотора, следует установить на самодельном транспорте быстросъёмные крепления.

Создать уборочный агрегат можно на токорном станке ТВ-6. Для изготовления снегоуборщика для мотоблока своими руками, рекомендуется придерживаться чертежей.

Чертеж 1

и инстуркций:

  • Изготавливается короб из железных листов, концы которых загибаются в подобие лыж.
  • Из трубы делается вал, толщиной не менее 5 см.
  • В коробе наваривается захват, выполненный из двух приваренных загнутых пластин П-образным способом. Обе пластины должны быть повёрныты не 180 градусов по отношению друг к другу.
  • Саморучно изготавливается шнек из транспортёрной ленты (1,5 м в длину и 10 мм в толщину). Электролобзиком вырезаются 4 кольца из ленты (диаметром=28см). Если в наличие нет электролобзика, то заменит его можно специальной дощечки с ввёрнутыми в неё двумя шурупами.
  • Применяется такая дощечка по типу циркуля — вращениями по кругу. При таком способе изготовления получаются качественные кольца.
  • В кожухе, созданного из оцинкованного железа, сделать отверстие напротив разбрасывателя и установить в него трубу. Эта труба будет служить разбрасывателем снега.К трубе привариваются держатели по обе стороны разбрасывателя.

    Шнек

  • Над приводном вале шнека нужно установить шестерёнку или шкив (выбор зависит от привода).К готовым пластинам приваривается шнек по два кольца с каждой стороны).Кольца с одной стороны разрезаются и свариваются с началом другого конца.
  • Одна сторона заготовки приваривается к захватывающей лопасти, а второй конец, усиленный полосой стали, приваривается к валу на расстоянии 5 — 10 см от свободного конца.
  • Выбираем привод шнека.
  • Это может быть, как цепной, так и ременной. Использовать ременной привод следует, если на двигателе имеется шкив и если шнек при работе заклинит, то ремень будет благополучно проскальзывать.
  • Корпус захвата по размеру должен быть больше на 2 — 3 сантиметра шкива. В таком случае, шкив не будет цеплять корпус, но небольшой зазор между ними сохранится.
  • Чтобы предохранить шнек от поломки, его нужно снабдить запасным штифтом, срывающемся в случае заклинивания шнека.
  • Позади захвата делается круглое отверстие, в которое вставляется и вваривается загнутая труба положенного калибра.
  • Проверить, чтобы расстояние между лопастями захвата и задней стеной короба было минимальным.
  • У короба на боках закрепить стаканы.
  • Создавать стаканы лучше из алюминия АМгб и крепить их к машине при помощи болтов Мб. Болты обязательно затягивать гайками.
  • Вал крутится в подшипниках, расположенных в стаканах. Он должен выглядывать из короба на расстоянии 5 — 10 см.

    Желоб

  • Поворотный желоб можно сделать из канализационной трубы (160 мм диаметром). К этой трубе прикрепляется желоб, задающей снегу направление. Крепится этот желоб на корпус трубы, расположенной на шнеке, с аналогичным размером.
  • Диаметр желоба должен быть больше ширины пластины шнека, отвечающей за выброс снежной массы.
  • На конце вала приваривают звёздочку для смены скоростей.
  • Звёздочку и вал соединяют с мотоблоком при помощи цепи.
  • Ротор соединяется с передней стеной корпуса с помощью заклёпок, в диаметре равных 4 мм. Если на агрегат установлены лыжи, то под них можно установить деревянные бруски. Или прикрутить полоски пластика.
  • Изготовить раму из стальных уголков (50 * 50 см). К поперечно установленным уголкам прикрепляются углы размером 25 * 25 мм. На них и крепится силовой агрегат.
  • Ручка машины крепится болтами на продольные уголки.
  • После того, как сборка завешена, мотоблок-снегоуборочник можно покрасить баллончиком.

Из чертежей, указанных ниже можно собрать, как самостоятельную машину-снегоуборщик, так и насадку на мотоблок.

Чертеж 2

Чертеж 3

Чертеж 4

В народном хозяйстве часто встречаются рабочие машины «Нева».

Чертёж создания снегоуборщика своими руками на мотоблок «Нева», выглядит следующим образом:

Чертеж 5

Варианты конструкций самодельных снегоуборщиков

Основная задача снегоуборщика – это захват и отбрасывание снежных масс с места их скопления, например, с тротуара. Снегоуборщики, сделанные народными умельцами, имеют различную конструкцию. Но по типу захвата снега модели различаются на шнековые и роторные.

Шнековый агрегат

Основной частью агрегата для уборки снега является шнек, напоминающий винт из мясорубки.

Шнековые агрегаты бывают двух видов.

  1. Одноступенчатые. Оснащаются одним шнеком в виде спирально расположенных ножей. Спиральные ножи состоят из двух частей и сходятся по центру, где расположены подбрасывающие лопатки. При передвижении механизма ковшом подрезается слой снега, который сразу же попадает под вращающиеся ножи. Последние измельчают снег и двигают его к центральной части корпуса. Поскольку по центру шнека расположены лопатки, то они захватывают измельченный снег и выбрасывают его в установленное в задней части ковша сопло. Чем выше скорость вращения вала с лопатками, тем дальше отбрасывается снег. Ножи шнека могут быть как с ровной кромкой, так и с зубчатой. Ножи с гладкой кромкой используются для уборки свежевыпавшего снега, и часто изготавливаются из транспортерной ленты. Зубчатый шнек используют если требуется убрать заледенелый и слежавшийся снег.
  2. Двухступенчатые. Это модернизация снегоуборщика шнекового типа. В его конструкции также присутствует шнек. Но для лучшего выброса снега в задней части ковша устанавливается ротор, имеющий 2 или больше лопастей. Работает шнекороторный снегоочиститель по такому же принципу, как и одноступенчатый агрегат, но благодаря лопастям ротора снег лучше измельчается и выбрасывается на большое расстояние (до 15 метров). На следующем рисунке показано устройство снегоуборщика двухступенчатого типа.

Роторный агрегат

Снегоуборочник роторного типа имеет самую простую конструкцию и состоит из круглого корпуса “улитки” и направляющих лопаток. В верхней части корпуса расположен рукав, через который выбрасывается снег.

В центральной части улитки установлен ротор с лопастями. Данная крыльчатка приводится в движение двигателем (бензиновым или электрическим). Ротор, вращаясь на высоких оборотах, захватывает снег, измельчает его в корпусе улитки и выбрасывает через рукав наружу.

Снегоотбрасыватели, сделанные умельцами для дома, могут быть двух типов.

  1. Со стационарным приводом. Мотор устанавливается в агрегат, после чего он становится полноценным снегоуборщиком.
  2. В качестве дополнения для других агрегатов (мини-трактору или мотоблоку). Поэтому на данные механизмы мотор не устанавливают. Передача вращательного движения от двигателя на ротор происходит посредством цепной или ременной передачи.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
