Основные детали телеги
Типовая конструкция тележки для мотокультиватора состоит из определённого набора элементов, но её несложно переделать под свои потребности. Например, владелец мотоблока может решить, что нужны дополнительные компоненты. Основные детали будут такими:
Подвеска. Она может быть осевого или портального типа. Допускается установка амортизатором, но с ними снизится грузоподъёмность, а вся конструкция будет более сложной. Упругие элементы не требуются, если владелец планирует ездить на невысокой скорости, при этом шины колёс имеют довольно высокий профиль.
Рама. Её сваривают из отрезка профилированной трубы.
Кузов. Варианты: с откидными или неподвижными бортами. Материалы: стальной лист, древесина или фанера. Металл соединяют сваркой, дерево — металлическим уголком. Стальная телега выглядит основательно, она более надёжна. Недостаток — большой вес.
Дышло. Этот компонент соединяет мотоблок и прицепное устройство. Длину следует подбирать так, чтобы было удобно поворачивать.
Сиденье. Его фиксируют к тележке или сцепному устройству.
Руль
Самое важное при разработке этого механизма — добиться, чтобы на неровной местности не возникал риск деформации, а также не было повышенных нагрузок на скручивание. Задача рулевого механизма — обеспечить горизонтальное сочленение шарнирного типа с двумя степенями свободы.. Тележка опирается на два или четыре колеса
Соответственно, она получается двухосной или четырёхосной. Что выбрать, владелец мотоблока решает сам. Вариант с четырьмя колёсами устойчивее, но он сложнее в изготовлении. Кроме того, двухосная телега весит больше, чем двухколёсная. Рекомендуется ориентироваться на мощность мотоблока
Тележка опирается на два или четыре колеса. Соответственно, она получается двухосной или четырёхосной. Что выбрать, владелец мотоблока решает сам. Вариант с четырьмя колёсами устойчивее, но он сложнее в изготовлении. Кроме того, двухосная телега весит больше, чем двухколёсная. Рекомендуется ориентироваться на мощность мотоблока.
О технологии и правилах при производстве прицепа
Автомашины есть разных типов с большими и объёмными багажниками, но легковых машин среднего класса больше всего на наших дорогах. Что бы выполнить одноразовую перевозку багажа, можно использовать услуги грузового такси. В случаях много кратных транспортных перевозок применение таксоперевозки может быть не эффективно. В таком случае выходом из сложившейся ситуации будет применение прицепа к легковому автомобилю.
Желание иметь прицеп к автомашине вполне можно реализовать купив представленный в автомагазинах нужный образец заводского исполнения. Многие автовладельцы надеются как то экономить и пытаются смастерить прицеп самодельный или перестроить старый, сделать мощнее, по больше размером.
Новые и постоянно обновляющиеся правила ПДД и распорядительные документы указывают, что любое перестроение транспортного средства или его изготовление требуют от владельца проведение технической экспертизы ТС с получением соответствующего свидетельства на пригодность использования данной конструкции, подтверждение её безопасной эксплуатации.
Для самостоятельного изготовления прицепа следует определиться в определении типа прицепа, что перевозить и что для изготовления требуется.
К примеру, в заводских прицепах используют профессиональные устройства и конструкции, со специальным оборудованием под груз. Эти прицепы имеют дополнительную грузоподъёмность, способны перевозить грузы при разных условиях дорожного покрытия.
Есть такие компоненты, которые изготавливаются на заводе при помощи сложной технологии: горячее цинковое покрытие, высокоточная контактная сварка и прочее.
Чтобы изготовить прицеп к легковому автомобилю своими руками потребуется инструмент и материалы. Решив создавать легковой прицеп своими руками необходимо уже понять, что такое прицеп и какой он будет.
Необходимая информация по нормативам изготовления транспортных устройств даёт возможность создавать чудо технику в соответствии с упрощённым списком требований ГОСТ 37.001.220-80, приведённым ниже:
- По разрешённой массе прицепа ограничение до 1,8 т. Вес не более половины
массы буксира и когда транспортное средство без тормозов; - По длине транспортное средство не более 8 м и не более длины автомашины в полтора раза;
- По ширине до 0,23 м и не шире машины по 20 см с обоих боков;
- По высоте транспортное средство до 3 м и не выше колеи колёс прицепа в 1,8 раза;
- Центр тяжести с грузом должен быть не выше ширины колеи и умноженный на 0,725;
- Ширина дорожного просвета должна быть не меньше клиренса авто;
- По конструкции самодельный прицеп для легкового автомобиля может быть только
одноосным. Расстояние между осями спаренной конструкции до 1 м; - Нагрузка на каждую сторону прицепа должна быть не выше 0,55% собственного веса;
- Общий вес на сцепку прицепа от 25 до 100 кг/с.
Оборудование сцепного устройства должно иметь следующие конструкции:
- Трос неразъёмный или цепь на случай отсоединения транспортного средства от автомобиля во время езды;
- Ограничительные башмаки для устойчивости при самостоятельной стоянке;
- Площадка с домкратным механизмом;
- Съёмный рычажный тормоз;
- Брызгозащитные крылья;
- Подставку для установки знака;
- Опорную стойку;
- Колесо запасное соответствующее размеру шин автомашины;
- Приборы осветительные, проводка и соединительная вилка.
Чтобы самодельный автоприцеп имел положенную безопасность, следует купить крепёж на фаркоп.
Ось прицепа
Существует правило, согласно которому ось нужно разместить на расстоянии 35-40 % от всей длины прицепа с задней стороны. Измерив расстояние, нужно обозначить расположение будущей оси. Устанавливать ось можно расположив раму на столе в перевёрнутом виде (сборка сверху-вниз). Ось в таком случае установлена на столе, на пару блоков 4х4, а шпиндели свободно свисают. В предполагаемом месте установки оси с рамы счищается краска. Расстояние между втулками делится на два и эта точка на оси отмечается маркером.
Для контроля ещё раз измеряется ширина рамы, делится на два и полученное расстояние откладывается от середины оси, выполняется корректировка её положения. После этого можно приступать к окончательному монтажу. Обьединение элементов выполняется точечной сваркой по всей длине контакта. Лучше использовать пружинно-амортизаторную подвеску, так как она обеспечивает большую мягкость, хотя и обладает невысокой прочностью.
Как отрегулировать плуг на мотоблоке?
От того насколько правильно вы настроите плуг на мотоблоке, зависит качество вспашки грунта. Регулировка навесного оборудования выполняется в 3 этапа, во время которых вы должны:
- настроить глубину вспашки;
- отрегулировать наклон полевой доски:
- настроить угол отвала.
Глубина вспашки – это глубина погружения плуга при вспашке почвы. Как правило, эта величина должна соответствовать высоте штыка лопаты. Если глубина погружения будет недостаточной, то в результате большинство корней сорняков останутся под землей. Если высота погружения будет слишком большой, то это приведет к смешиванию плодородного слоя почвы с землей, расположенной под ним. Из-за этого посаженные растения останутся без питательных веществ.
Настройка глубины вспашки выполняется посредством трех болтов, соединяющих между собой замок и стойку плуга. Опуская плуг вниз, или поднимая его вверх, вы сможете отрегулировать глубину его погружения в грунт. Наклон полевой доски плуга довольно часто называют «углом атаки». Этот параметр подразумевает уровень наклона плоскости обработки грунта по отношению к поверхности земли. Настройка наклона полевой доски осуществляется при помощи винтовой рукоятки. Для этого необходимо:
- Поставить мотоблок с плугом на несколько подставок;
- Вывернуть рукоятки таким образом, чтобы полевая доска располагалась на земле;
- Выкручивать ручку в другую сторону до того момента, пока доска не будет висеть над землей на высоте в 2–3 см.
Если «уровень атаки» будет слишком большим, то плуг станет цепляться за землю, что приведет к постоянным пробуксовкам мотоблока. Если данный параметр будет слишком маленьким, то плуг не будет снимать требуемый для обработки слой почвы.
Выполнив 2 предыдущих этапа, можно приступать к регулировке угла отвала. Порядок действия выглядит следующим образом:
- Для начала установите мотоблок с плугом на край огорода и пройдите первую борозду. Это необходимо для того, чтобы определить глубину вспашки почвы;
- Во время передвижения старайтесь сохранить идеально ровную траекторию, чтобы следующие борозды также были ровными. Для получения ровных борозд можно использовать нить, натянутую между началом и концом ряда;
- Далее установите мотоблок таким образом, чтобы его колесо поместилось в борозду, а плуг располагался перпендикулярно поверхности земли. Чтобы добиться наилучшего результата, используйте для настройки угольник.
Выполнив все перечисленные действия, вы максимально правильно настроить плуг мотоблока, что поможет добиться наилучшего результата при вспашке огорода.
Варианты обшивки каркаса
Для обшивки конструкции мастера выбирают недорогой материал или тот, что есть в наличии. Цена изделия становится намного меньше.
- Деревянные доски, которые часто остаются после строительства. Основные плюсы ‒ малозатратные, минусы ‒ влагостойкие, как следствие низкая продолжительность «жизни» тачки для мотоблока. Помимо этого, для их обработки нужны дополнительные средства.
- Пластик. Плюсы ‒ стойкий к влаге в отличие от дерева, минусы ‒ не крепкий, при повреждении он сломается.
- Листы металла. Плюсы ‒ прочный материал, поэтому долговечен, минусы ‒ один из самых дорогих вариантов.
Но если телега к мотоблоку будет использоваться постоянно, то выгоднее сделать ее металлической и не тратить лишние средства на ремонт. Закрепить листы к раме можно сварочным аппаратом.
Как сделать самодельное прицепное устройство для мотоблока
Если вы решили сделать самодельное прицепное устройство для мотоблока, то давайте возьмемся за реализацию. Чтобы изготовить данный прицеп, придется потратить несколько дней работы работы. Грузоподъемность прицепа рассчитывалась на вес перевозимого груза в 400-450 кг. Когда проводилось испытание, прицеп с легкостью вмещал 6-7 мешков с картошкой.
Проблем с перегрузкой не было. Прицеп проектировался для перевозки грузов мешками, поэтому откидные борта не предусмотрены.
Заранее продумываем конструктивную часть проекта. Состоять прицеп будет из достаточно прочного водила, кузова, рамы из стальных уголков и надежных колес.
- Кронштейн навесных орудий мотоблока;
- Консоль;
- Прицепное устройство;
- Подножка, используем доску s20;
- Сиденье для водителя, используем доску s20;
- Рама;
- Кузов, используем доску s20;
- Опорная балка, используем три бруса 50х50;
- Болт М8;
- Кольцо упорное, используем трубу 58х4;
- Два колеса, сняты с мотоколяски СЗД.
Состоит прицепное устройство для мотоблока прицепа из нескольких деталей. Разные части соединяем между собой сваркой. Место соединения дышла и поворотной части наиболее нагружено, поэтому усиливаем это место дополнительными ребрами жесткости.
Для изготовления рамы используем обрезки труб круглого и прямоугольного сечения, и стальные уголки. Конструкция получится слегка замысловатой, но с дополнительным запасом прочности. Причиной послужил сложный рельеф и сложные эксплуатационные условия прицепа.
1. Для раскоса используем уголок 21х21х3; 2. Рамку для сиденья также делаем из уголка 21х21х3; 3. Стояк делаем из трубы50х25х4; 4. Стойки сиденья делаем из уголка 40х40х4; 5 и 14. Для передних подкосов используем трубу 50х25; 6 и 15. Для лонжеронов продольных используем уголок 40х40х4; 7 и 8. Правые опоры колесной оси изготавливаем из уголка 32х32х4; 9 и 16. Задние подкосы делаем из трубы 50х25; 10. Для изготовления усиливающей поперечины используем уголок 40х40х4; 11. Корпус продольного шарнира изготавливаем из трубы 58х4; 12. Для изготовления колесной оси используем пруток, диаметром 30 мм; 13 и 17. Для лонжеронов поперечных используем уголок 40х40х4; 18. Для изготовления косынки, используем металл s4.
Если большие нагрузки на прицеп не планируются, можно сделать более простой вариант.
- Корпус поворотного узла;
- Для дышло используем трубу 49х3, L1820;
- Для рамки подножки используем уголок 25х25х4;
- Для упора используем трубу 58х4;
- Для ребра жесткости используем сталь s4;
- Для накладки используем полосу 25Х4.
Колесная ось для прицепа к мотоблоку
Для изготовления колесной оси используем стальной стержень, диаметром 30 мм. Сваркой соединяем его с лонжеронами и корпусом продольного шарнира, используя уголковые косынки и опоры. Колеса не должны выступать за габариты кузова, поэтому правильно выбираем размер оси. Сколачивается кузов 20 мм досками и усиливается стальным уголком. Далее он крепится к раме тремя прочными, опорными балками уз бруса 50х50.
https://youtube.com/watch?v=tD8pjrbcRtQ
Центр тяжести перевозимого груза обязан находиться ближе к передней части, как принято для одноосевых прицепов. Колеса взяты от мотоколяски СЗД. Использованы они в сборе со ступицей, и обточены концы осевого стержня в соответствии с диаметром подшипников ступицы.
Прицепное устройство для прицепа
Чтобы соединить прицеп с мотоблоком изготавливается прицепное устройство. Форма верхней части консоли взята из держака окучника, поскольку для крепления будет использован штатный кронштейн навесного оборудования. Вокруг оси в нижней части закреплен поворотный узел прицепного устройства. Между радиально-упорными подшипниками оставшееся пространство нужно забить смазкой и прикрыть пыльниками.
Соединение прицепного устройства и прицепа делаем шарнирным, в зависимости от сложности в эксплуатации прицепа. Дышло должно быть вставлено в трубчатый корпус продольного шарнира и зафиксировано. Это решение позволит прицепу быть независимыми от колес мотоблока, что очень упрощает управление прицепом на сильных неровностях.
Составными частями поворотного узла водила являются:
- прицепное устройство (1),
- пыльники (2),
- подшипники 36206 (3,6),
- корпус (4),
- втулка распорная (5)
- дистанционная (7),
- шайба (8),
- гайка м20х2,5 (9),
- масленка (10)
- дышло (11).
Для водителя сделано сиденье в передней части кузова. Делается оно с очень мягким основанием. Чтобы водитель мог упереться, на дышле делается подножка. Другими словами, руками водитель использует рычаги управления, а ноги опирает на специальную подножку.
Виды прицепов
Перед началом работы стоит учесть, что размеры будущей конструкции напрямую будут зависеть от мощности самого мотоблока. Условно все прицепные устройства делят на 3 группы:
- Легкие одноосные тележки (больше подходят для мотоблоков, имеющих мощность в пределах 5 л.с.), с размерами 1 на 1 м или чуть больше, выдерживающие до 300 кг веса.
- Прицепы средней грузоподъемности (выбираются для мотоблоков с мощностями от 5 до 10 л.с.). Здесь уже можно предусмотреть размеры до 1 м на 1,5 м, ведь они будут выдерживать грузы до 500 кг.
- Тяжелые прицепы, совмещаемые с более сильными агрегатами. Они чаще всего бывают с двумя осями (т.е., на четырех колесах), да и размеры соответственно можно выбирать в пределах 1,2 на 2 м.
После того, как выбраны размеры прицепа для мотоблока, стоит задуматься об используемых материалах и базовых узлах будущего детища.
Изготовление самодельного прицепа для мотоблока своими руками
Для изготовления самодельного прицепа для мотоблока своими руками стоит придерживаться определённой последовательности действий. Предлагаем с ней познакомиться.
ФОТО: a.d-cd.netРама корпуса
Для изготовления рамы берется металлопрокат с подходящей формой и размером поперечного сечения. Работы выполняют в следующей последовательности:
Иллюстрация Порядок действий
Прокат отрезается в размер. Количество элементов и их параметры зависят от габаритов и грузоподъёмности будущего кузова
Подготовленные отрезки свариваются между собой, формируя каркас с поперечинами. Их пространственное положение тщательно контролируется
Особое внимание уделяется углам, под которыми располагаются соседние элементы
Собранный каркас дополнительно проваривают по периметру, что обеспечивает достаточную прочность готовой конструкции
Ходовая часть
Сборочные работы по изготовлению ходовой части самодельного прицепа выполняются в следующей последовательности:
Иллюстрация | Порядок действий |
При изготовлении своими руками оси для прицепа, в трубу ввариваются полуоси от «Жигулей». По краям и по центру трубы привариваются швеллеры, к которым будет крепиться рама | |
Рама приваривается к балке. Для этого конструкцию переворачивают и формируют сварочный шов с обратной стороны | |
Конструкцию переворачивают. В местах соприкосновения рамы с осью элементы сваривают между собой, предварительно установив уголки | |
Для дополнительного усиления рамы приваривают поперечины. Их располагают в соответствии с чертежом | |
Устанавливают колёса. Проверяют их параллельность. Его конструкцию сварена правильно, колёса встанут верно | |
Приваривается дышло, если это не было сделано ранее |
Кузов, обшивка каркаса
Формирование кузова выполняется в следующей последовательности:
Иллюстрация | Порядок действий |
К раме привариваются вертикальные стойки. Их высота зависит от объёма изготавливаемого прицепа для мотоблока. В среднем их высота 42 см | |
Вертикальные стойки соединяются между собой горизонтальными элементами. Пространственное положение каждого тщательно контролируется. При необходимости, приваривается сидение. Конструкция устанавливается в сборе | |
Для крепления обшивки к раме привариваются дополнительные элементы. Предусматриваются горизонтальные и вертикальные детали | |
Крепится поддон. Может использоваться листовой металл толщиной до 2 мм. Сначала поддон прихватывают, а затем аккуратно приваривают по всему периметру | |
Устанавливаются борта. Для их изготовления используется листовой металл либо металлопрофиль | |
К раме привариваются петли для откидного борта. Ответная часть приваривается к самому откидному борту. Элемент устанавливается на место | |
Приваривается конструкция, позволяющая зафиксировать откидной борт во время движения |
Тормоза на прицеп к мотоблоку своими руками: порядок изготовления
Чтобы прицеп к мотоблоку случайно не покатился, стоит вовремя задуматься, как сделать тормоза. При их наличии существенно повысится безопасность эксплуатации прицепной конструкции. Для изготовления тормозов на прицеп к мотоблоку своими руками надо иметь в наличии тягу, трос и барабан. Работы выполняются в следующей последовательности:
- крепим барабан на ступице одного из колёс;
- к тормозному диску привариваем отрезок трубы;
- надеваем механизм на ось;
- на оси закрепляем тормозные колодки с тросом. Последний протягиваем к рычагу, который устанавливаем рядом с сиденьем водителя.
Предлагаем посмотреть видео, в котором рассказывается, как изготовить тормоза на прицеп для мотоблока своими руками:
Watch this video on YouTube
Прочие детали
Кроме перечисленных элементов возможна установка дополнительных деталей, которые расширят функциональные возможности прицепа для мотоблока. При изготовлении прицепного устройства своими руками можно предусмотреть установку:
- откидной лавки. Её крепят к переднему бортику кузова, используя в качестве опоры боковые части;
- запасного колеса, которое может потребоваться при выполнении работ за пределами дома. Чаще всего для его размещения выбирают боковой борт либо нижнюю часть поддона. Для исключения его смещения используется специальный крепёж;
- небольших ящичков либо специальных сумок, располагающихся вблизи сиденья водителя. Их используют для хранения мелкого инструмента, который может потребоваться при выполнении ремонтных работ.
ФОТО: a.d-cd.netФиксация запасного колеса может производиться по-разному
Чертежи прицепа для мотоблока
Условно, прицеп можно разделить на несколько основных узлов: водило, рама, кузов, колеса.
Водило, включает в себя несколько деталей, соединенных сваркой. Основную нагрузку здесь, на себя берет стык дышла с корпусом поворотного узла, поэтому это место усиленно 4-мя ребрами жесткости.
Водило
1 — корпус поворотного узла, 2 — дышло (труба 49×3, L1850), 3 — рамка подножки (уголок 25x25x4), 4 — упор (труба 58×4), 5 — ребро жесткости (s4), 6 — накладка (полоса 25×4).
Рама изготовлена из стальных элементов: труб, прямоугольного и круглого сечения, уголков и прутка. Они сварены между собой, и образуют конструкцию (раму), конструктивные особенности рамы обусловлены сельской местностью, где при езде дорога изобилует неровностями, ямами и т.д.
Для колесной оси, используется стальной стержень диаметром 30мм, который соединен при помощи сварки, косынками с лонжеронами и корпусом продольного шарнира, и угловыми опорами. Длина стержня 1070мм, длина выбрана такой, чтобы колеса не выступали за обводы кузова.
Рама прицепа
1 — раскос (уголок 21 х21 хЗ), 2 — рамка сиденья (уголок 21x21x3), 3 — стояк (труба 50x25x4), 4 — стойки сиденья (уголок 40x40x4), 5,14 — подкосы передние (труба 50×25), 6, 15 — лонжероны продольные (уголок 40x40x4), 7, 8 — опоры колесной оси правые (уголок 32x32x4), 9,16 — подкосы задние (труба 50×25), 10 — поперечина усиливающая (уголок 40x40x4), 11 — корпус продольного шарнира (труба 58×4), 12 — ось колесная (пруток 0 30), 13,17 — лонжероны поперечные (уголок 40x40x4), 18 — косынки (s4).
Кузов прицепа – выбираем материал изготовления
Кузов прицепа, сделан из досок, толщиной 20мм, для большей прочности, на углах он усилен металлическими накладками. К раме, кузов крепится при помощи трех опорных рамок из бруса 50*50мм и болтов.
Данная телега, в основном предназначена для перевозки грузов в мешках, поэтому её борта не откидываются.
Также, кузов прицепа можно сделать из разных подручным материалов, листового металла, толщиной не менее 1-1,2 мм, профнастила, досок и даже пластика. Для кузова подойдет любой материал, если он отвечает вашим задачам и требованиям. Здесь надо рассчитать нагрузку, тип перевозимых грузов и т.д.
– Наиболее универсальным вариантом, будет изготовление кузова и листа металла, а чтобы продлить срок службы прицепа, металл следует загрунтовать и покрасить.
– Для кузова из дерева, на углы устанавливают металлические накладки, это придает жесткости и прочности самодельному прицепу. Крепление к раме выполняют болтами и трех опорными рамками.
– При изготовлении кузова из профнастила, не лишним будет установка дополнительных ребер жесткости.
Ось и колеса для прицепа мотоблока
Колеса в данном прицепе позаимствованы от мотоколяски СЗД, колеса идут со ступицами в сборе, а ось обточена под посадочный диаметр.
Для изготовления колесной оси, понадобится стальной стержень длиной 1-1,05 метра. Такая длина стержня обусловлена размера нашего самодельного кузова прицепа. Сделайте уголки и косынки стальными опорами. Использую сварочный аппарат приварите продольный шарнир и лонжероны к стальном стержню используя косынки и уголки. Ось кронштейна и серьги одеваются на лонжероны.
Колеса для самодельного прицепа, подойдут от любой техники, лишь бы они подходили по размеру. Так, довольно просто приладить колеса от Жигулей или мотоколяски, в последнем варианте уже имеются ступицы с нужным нам диаметром оси.
Те, кто силен в технике, утверждают, что можно использовать колеса от садовой тележки, радиус которых составляет 16-18 дюймов, и замечательно подходит под прицеп.
Прицеп, соединяется с мотоблоком при помощи консоли, консоль, сделана таким образом, чтобы подходить под штатную сцепку мотоблока, для навесного оборудования. Верхняя часть консоли представляет из себя ось, вокруг которой вращается поворотный узел водила, в двух подшипниках. Подшипники прикрыты пыльниками, а пространство между ними, заполнено смазкой. Возможно, будет полезна тема “Тележка для мотоблока своими руками”.
Водило соединено с рамой прицепа, шарнирно, т.е. дышло вставлено в трубчатый корпус продольного шарнира, все это зафиксировано болтом М8 и упорным кольцом. На не ровной дороге, это позволяет колесам прицепа, быть независимыми от положения колес мотоблока.
Поворотный узел водила
1 – консоль, 2 — пыльники, 3,6 — подшипники 36206, 4 — корпус, 5 — втулка распорная, 7 — втулка дистанционная, 8 — шайба, 9 — гайка М20х2,5, 10 — масленка, 11 — дышло.
Характеристики тележки
Относительно мощности мотокультиватора следует изготавливать прицепы определенных возможностей для перемещения необходимого материала.
Известно 3 разновидности:
- тяжелые;
- средние;
- легкие ручные.
Мотокультиваторы с мощностью 10 л.с. предполагают использование двухосного кузова. Он имеет масштаб: 1,2х2(3) м. Такая тележка осиливает 0,5-1,0 т.
Если мотоблок обладает мощностью 4,8-10 л.с., то примерные размерные данные равняются – 1,0х1,5 м, 1,1х1,4 м. Это будет средний вид прицепа. Они рассчитаны на перевозку 0,3-0,5 т груза.
Мотоблоки, мощность которых не более 4,8 л.с., подходят к прицепному устройству с одной осью. Кузовная часть будет 1х0,85(1,15)м.
Варианты изготовления
Для упрощения работ по созданию тележки для мотоблока, рекомендуется ориентироваться на заводские параметры предлагаемых для покупки прицепов.
Так, по техническим характеристикам все прицепные устройства можно разделить на 3 группы:
- Легкие одноосные прицепы с длиной кузова до 1,15 м, шириной около 1 м и грузоподъемностью до 300 кг (применяют с мотоблоками мощностью до 5 л.с.).
- Средние одноосные тележки с размерами кузова 1,5 м×1 м. Способны перевозить груз массой от 300 до 500 кг (используют с техникой мощностью от 5 до 10 л.с.).
- Тяжелые одноосные или двухосные телеги со следующими параметрами: длина кузова 2–3 м, ширина – 1,2 м, грузоподъемность 500 – 1000 кг (совмещаются с агрегатами мощностью более 10 л.с.).
Высота бортов прицепа обычно составляет 30-50 см.
По конструкции, самодельные прицепы можно классифицировать следующим образом:
- цельный, съемные детали отсутствуют;
- с откидным элементами кузова;
- с откидывающимся, механическим путем, кузовом (самосвал);
- самосвального типа с гидравлическим приводом;
Возможные варианты прицепа для мотоблока с фотопримерами
Конструкций самодельных прицепов существует столько, сколько существует механиков-самодельщиков. Всё определяется целью, имеющимися материалами и готовыми деталями от старых машин.
Наличие прицепа освобождает механика-водителя от забот о поддержании равновесия, но несколько ухудшает манёвренность машины. Зато в прицепе удобно перевозить небольшие грузы.
Простейший прицепФОТО: usamodelkina.ruПрицеп с открытыми бортамиФОТО: sadovaja-tehnika.com

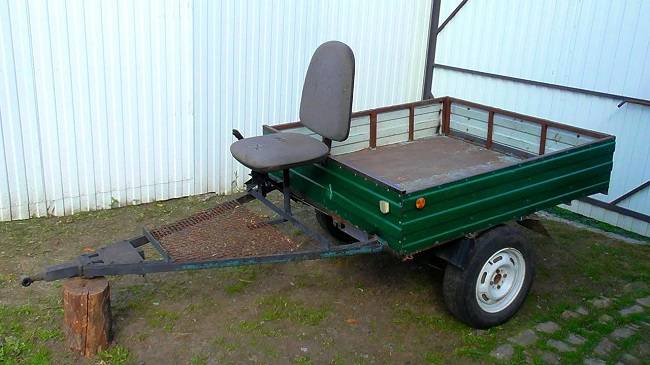

Прицеп-самосвал с закрытыми бортамиФОТО: otvo.sadicveti.infoПрицеп с сидением для механикаФОТО: ufa.rostrakt.ru
Прицеп-самосвалФОТО: nashprorab.com
Статья по теме:
Обшивка каркаса кузова
На основание (платформу) прицепа устанавливаются вертикальные стойки, к которым привариваются борта. Стоит отметить, что передний и боковые борта делают несъемными, а задний борт закрепляется на петлях для дальнейшего открытия и закрытия в случае возникновения необходимости погрузки различных негабаритных грузов. Элементы кузова представляют собой рамную конструкцию, которая составляется из металлических уголков. Они привариваются встык к друг к другу, и швы зачищаются.
Этапы сборки бортов:
- подготавливаются рамы каждого борта по отдельности;
- берут лист оцинкованного полотна и переносят размеры бортов на него;
- борт вырезается по размеру.
На раму прицепного устройства накладывается дно, выполненное из 2-миллиметрового металлического листа, и прихватывается сваркой по всему периметру. Расстояние между точками приварки составляет примерно 4-6 сантиметров. Процедуру установки начинают с переднего борта, затем – боковые, намертво связывая их с передним. Задний борт закрепляется в петли, установленные на раме прицепа.
Собираем ходовую часть
Для создания удобного водительского кресла много деталей вам не понадобится. Части, которые испытывают большую нагрузку, это поворотник, а также дышло, поэтому их необходимо укрепить ребрами жесткости. Чтобы прикрепить водительское место к мотоблоку – нужен шарнир.
Как говориться «не нужно придумывать велосипед». Отличным вариантом будет конструкция – «труба в трубе». Благодаря такому соединению получается подобие шарнирной системы, благодаря чему колесная база водительского места самостоятельно поворачиваться. Такое соединение снижает вероятность деформации тележки для прицепа.
Устанавливать водительское место к центральной трубе следует на болты, а также шпильки и контргайки. Предварительно выточите в трубе продолговатое отверстие для качественного фиксирования болта, и свободного вращения.
Рессоры, навесы и колеса устанавливают от любых автомобилей и мотоколясок, но в строгом соответствии с предполагаемыми нагрузками. Данные детали желательно приварить к балке, окончания при этом нужно присоединить к лонжерону.
Для дышла зачастую берут трубу сечением (60×30 мм), которую нужно приварить к передней части лонжеронов. Лучи краями необходимо приварить к тяговой сцепке. Таким образом выходит некий аналог заводского варианта дышла.
Прицепное устройство для мотоблока своими руками
Купить сейчас можно почти всё. Но гораздо интересней, а иногда и эффективней, сделать нужную вещь своими руками.
Необходимые материалы и инструменты
Для работы потребуются металлические трубы: круглые и профильные, с размерами 60×30 мм и 25×25 мм², разнообразный стальной прокат – уголок, швеллер, пруток. Потребуется металлический лист. В зависимости от того, что удастся достать, надо корректировать предварительные размеры на чертеже.
Сложные детали, например, ходовую часть прицепа, сделать самому в условиях гаража практически невозможно. Их лучше брать от списанных фирменных изделий. Например, для этого узла прицепа можно взять элементы подвески от «Запорожца» или от старого «Москвича». Конечно, механизм придётся перебрать, отремонтировать и собрать заново. Но это уже по силам умельцу.
Заготовки для каркасаФОТО: youtube.com
Для работы нужен хороший набор слесарного инструмента — рабочий верстак, тиски, сверлильный станок и электродрель, молотки, напильники, свёрла, плоскогубцы, гаечные ключи, шуруповёрт, ножовка по металлу, болгарка, отвёртки. Хорошо иметь доступ к токарному станку. Обязательно надо владеть техникой электросварки.
Чертежи с размерами для прицепа к мотоблоку
Создание комплекта конструкторской документации (КД) является началом любой работы по созданию сложного изделия. Особенность труда самодельщика заключается в том, что его материальные возможности не всегда совпадают с его творческими желаниями. Поэтому делать детальные подробные чертежи иногда преждевременно. А вот чертёж общего вид с изображением всей конструкции и её примерных размеров разработать надо. В процессе работы будет выполнена корректировка под реальные возможности мастера.
Сборочный чертёж прицепаФОТО: koffkindom.ru
