Спецпланки для крыши из металлочерепицы

Предназначение конька для крыши

Еще одной комплектующей для металлочерепицы является конек. Коньковая планка необходима для перекрытия стыка между листами кровельного материала. Такой стык формируется вдоль коньковой линии при соединении скатов. Конек необходим для предотвращения проникновения влаги под кровлю, различного мусора, птиц и насекомых. Кроме этого, он является элементом вентиляционной системы – так подает воздух через вентиляционный зазор под листы металлочерепицы. Таким образом, обеспечивается проветривание узлов кровли.

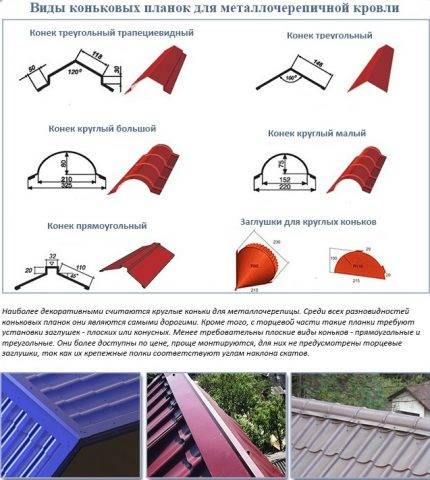

Различают круглые и прямые коньковые планки. Для первого типа необходим монтаж конусных или плоских полукруглых заглушек.

Во время монтажа коньковой планки неминуемо появляются зазоры между гребнями кровельного материала и крепежными полками. Изготовители металлочерепицы советуют заделывать их утеплителем. Тем не менее, такой подход ухудшает вентиляцию. Для устранения такой проблемы можно провести монтаж вспомогательных скатных или коньковых точечных аэраторов.

Уплотнительный материал клеится к коньковой планке или листам кровельного покрытия. Далее устанавливают планку, крепя ее при помощи саморезов в верхушку волны. Фиксацию также можно осуществить через обрешетку.

Удлинение прямого конька делают путем нахлеста в 10 см. Соединение планок круглого конька производят по штамповочным линиям.

Обрешетка под металлочерепицу

При выполнении монтажа металлочерепицы предусматривают вентиляцию под листами кровли. Для этого обрешетку кладут на контробрешетку толщиной в 50 мм, которая прикрепляется к стропильным балкам поверх гидроизоляции по всей их длине. Из-за того, что нижний брусок обрешетки будет расположен под верхней ступенью металлочерепицы, его сечение выполняют большим на высоту волны.

Укладку данного бруска выполняют параллельно карнизу.

Второй брусок крепят с шагом в 28 см, а остальные через 350 мм. Такой шаг будет верным, если выполняется укладка металлочерепицы Монтеррей. Для материала других производителей шаг может незначительно колебаться.

На обрешетки оставляют крепления под вентиляционные трубы и прочие проходные элементы. Для надежной фиксации конька на место его крепления набивают два дополнительных бруска обрешетки на расстоянии от вершины 5 см. Сплошную обрешетку устраивают вокруг дымоходов, мансардных окон и т.п. При устройстве фронтонных свесов доски обрешетки продлевают на необходимую длину.

По их концам с нижней стороны от конька к карнизу пускают брусок для усиления.

Торцевую доску прикрепляют именно к нему. Доска необходима для закрытия обрешетки и перепадов волн кровельного материала. От торцевой доски до стропильной ноги устанавливают соединительные брусья, которые необходимы для подшивки свеса.

Инструкция по монтажу металлочерепицы «Монтеррей»

Отдельный вид металлочерепицы, бесспорно достойный внимания – монтеррей. Этот вариант пользуется большой популярностью, благодаря некоторым исключительным характеристикам:

чрезвычайно высокий уровень устойчивости материала как к ультрафиолетовому излучению, так и к другим внешним факторам, например, влаге и температуре;
за счет слоя полимера, нанесенного на поверхность черепицы, она не теряет свой внешний вид на протяжении всего срока эксплуатации;
материал чрезвычайно прочный и твердый, так что способен выдерживать серьезные нагрузки;
многослойная структура предотвращает возникновение коррозии;
за счет малого веса (один квадратный метр материала весит не больше 5 кг), существенно снижается нагрузка на стропильную систему;
использование этого варианта – отличная экономия, так как нет необходимости делать большой шаг между креплениями. Изначально, инструкция монтажа металлочерепицы «Монтеррей» предусматривает 35-сантиметровые шаги.

Металлочерепица «Монтеррей» — довольно прочный материал благодаря наличию ребер жесткости

Недостатков у этого материала всего два – большое количество остатков после укладки, а также необходимость качественной звукоизоляции.

Что же касается особенностей, о которых нужно знать, перед тем как уложить металлочерепицу «Монтррей», то здесь играют роль такие аспекты:

для различных моделей этого материала необходимо подготовить различную обрешетку. Так, для металлочерепицы Стандарт или Супер будет достаточно шага 35 см, а вот для Люкс или Макси шаг должен составлять 40 см;
в самых сложных местах кровли (обычно это внутренние углы, а также место, где расположен выход дымохода), нужно делать сплошную обрешетку;
на планках примыкания, для выхода дымохода нужно устанавливать внутренние фартуки;
инструкция по монтажу металлочерепицы «Монтеррей» не предусматривает использование материала, длина которого больше 4 м;
перед установкой материала необходимо снять защитное покрытие, так как сделать это в дальнейшем может быть невозможно.

При монтаже металлочерепицы «Монтеррей» необходимо установить качественную звукоизоляцию

Категорически нельзя производить разрезку листа в поперечном направлении, так как это может привести к тому, что профиль сомнется. Также ни в коем случае нельзя использовать для этой цели болгарку или другие инструменты с абразивными кругами.

Подшивка карнизного свеса

В качестве материалов для обшивки могут использоваться пластиковые соффиты, сайдинг или профнастил.

При этом необходимо обеспечить хороший уровень вентиляции подкровельного пространства (для этого обычно используются вентили Vilpe).

По мнению специалистов компании “Строймет”, оптимальное решение для подшивки карнизных свесов – виниловые софиты. Их монтаж производится с использованием деревянных брусков и доборных элементов (J-профиль и J-фаска). Перфорированные софиты способствуют поддержанию комфортного режима циркуляции воздуха в подкровельном пространстве.

Варианты установки кронштейнов для водосточных систем

Контробрешетка.
Обрешетка.
Гидроизоляционная пленка.
Стропильная нога.
Карнизная планка.
Вентиляционная лента.
Капельник.
Длинный крюк.
Лобовая доска.
J-фаска.
Софит.
J-профиль.

Капельник используется для отведения конденсата с гидроизоляционной пленки (соединяется с ней двусторонним скотчем).

Вентиляционная лента – предотвращает засорение подкровельного пространства, способствует улучшению воздухообмена. Фиксируется саморезами.

Ендова нижняя и верхняя под металлопрофиль

Если кровля имеет мансардное окно или его скаты сходятся под углом не более 180°, покрывая его черепицей, необходимо правильно сделать точку соприкосновения этих откосов, то есть так называемую ендову или жёлоб. Это место требует очень тщательной герметизации, поскольку оно подвергается большим нагрузкам, в том числе снегу или воде, текущей с обоих склонов.

Установка включает в себя несколько этапов:

правильная подготовка основания;
разметка и сборка полотна жёлоба;
отделка боковых, верхних и нижних краёв;
крепление ендовы в жёлобе.

Нижний жёлоб устанавливается под листы металлопрофиля и несёт только защитные функции от воды и снега. Верхняя ендова устанавливается сверху, над листами покрытия и помимо защитных несёт и декоративные функции.

Последовательность установки

Для того чтобы установить конек, понадобится высокая лестница и несколько помощников, так как выполнить монтаж самостоятельно довольно сложно. Далее нужно убедиться, что расхождение скатов не превышает 1-2 см, иначе устанавливать конек будет проблематично.

При установке уплотнителя не стоит сильно плотно утрамбовывать материал, так как циркуляция воздуха все же должна сохраняться. Достаточно небольшого слоя, ведь зазор все равно будет закрываться полками.

Начинать укладку следует с одной стороны конькового ребра. В процессе укладки помощник должен контролировать, ровно ли лежит полка с другой стороны. После того как вы убедитесь, что конек лежит правильно, его можно зафиксировать при помощи саморезов.

Далее возьмите леску и натяните по нижнему краю полок. По ней вы будете ориентироваться в процессе укладки следующих элементов.

Следующая часть конька должна идти внахлест в 5-7 см, при этом не забывайте выравнивать его по леске. Когда элемент конька установлен, его нужно закрепить с помощью шуруповерта.

После того как все коньковое пространство будет закрыто, необходимо установить заглушки, чтобы придать завершенный вид.

Расчёт высоты конька крыши

Угол наклона ската крыши имеет большое значение для успешной эксплуатации загородного дома. Слишком маленький угол будет способствовать излишнему скоплению снега и, как следствие, возможности перегруза стропильной системы. Большой угол сформирует обширную по площади крышу, которая будет нести значительные ветровые нагрузки. Если в регионе господствуют сильные ветры, этот фактор может стать решающим для определения срока эксплуатации всего строения. Очевидно, что имеется золотая середина, когда учитываются оба фактора во взаимодействии. Для средней полосы России оптимальным считают угол ската величиной 40° плюс-минус 5°.

Для расчёта высоты конька достаточно воспользоваться элементарными знаниями из области геометрии. Исходные данные:

длина основания перевода между опорными точками стропильных ног;
угол наклона между стропильной ногой и переводом;
таблица значений тригонометрических функций.

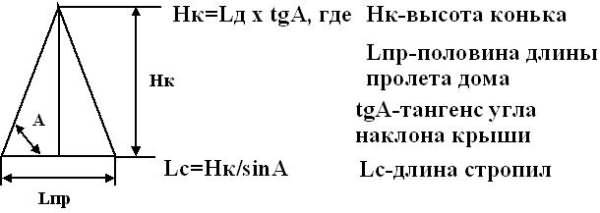

Высота конька определяется соотношением: H = L : 2 x tg>, где: H — высота конька; L — расстояние между опорными точками стропил, оно равно пяти метрам; tg> — тангенс угла, в нашем случае он равен 0,83 для угла 40°. Итак, H = 5 : 2 х 0,83 = 2,08 метра.

Высота конька определяется по формуле H = L : 2 x tg>, где H — высота конька, L — расстояние между опорными точками стропил, tg> — тангенс угла

Расчёт высоты конька мансардной крыши

Если принято решение об устройстве мансардного помещения, порядок расчёта не изменяется. В этом случае, как правило, устраивается ломаная крыша, что позволяет увеличить объём внутреннего пространства мансарды и в то же время значительно не наращивать высоту конька, особенно при сильных ветрах в регионе строительства.

Таким образом, высота конька складывается из двух составляющих — расстояния до горизонтальной перемычки прямоугольного проёма и расстояния от неё до линии схождения стропил. Для получения большей площади нижняя часть стропильных ног устанавливается под большим углом у основания (55–80°), а верхняя — под малым (12–30°).

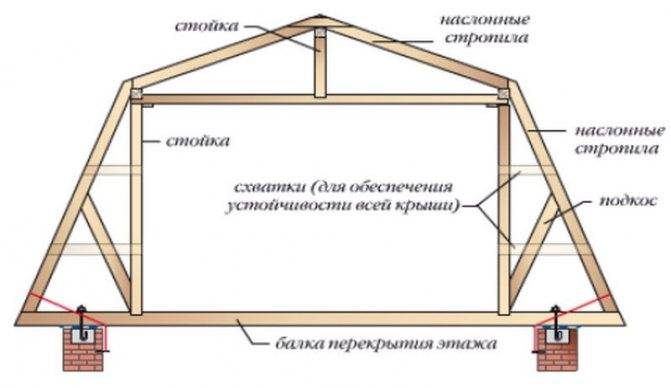

Ломаная (мансардная) крыша позволяет увеличить объем подкровельного пространства для устройства жилого помещения

Рекомендованным и наиболее часто применяемым размером нижней части по высоте является 2,3 метра. Остаётся определить расстояние от горизонтальной перемычки до конька. То есть, предстоит произвести расчёт в точности по приведённому выше алгоритму и к полученному результату добавить 2,3 метра.

Для определения высоты конька и других параметров стропильной системы в интернете можно найти специальные калькуляторы. Пользоваться ими очень просто и удобно.

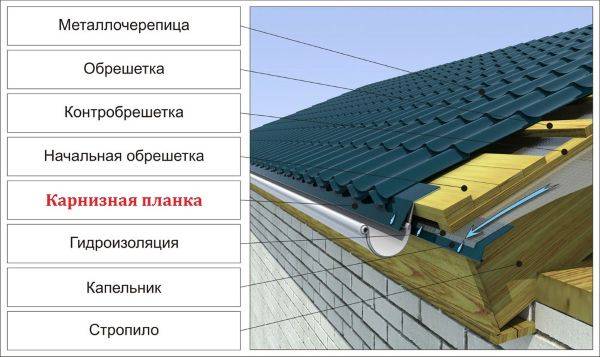

Карнизная планка для металлочерепицы

Для изготовления этого изделия используют тот же металл и ту же технологию, что и при производстве металлочерепицы. На оцинкованную сталь толщиной 0,5 мм наносится слой полимерного материала (пластизола или полиэстера). Стандартная длина планки составляет 0,5-0,6 м, ширина 20 см. Деталь выполнена в форме уголка.

ВАЖНО!
Перед тем как приступать к закреплению карнизной планки, следует установить лобовую доску, которая крепится оцинкованными гвоздями к стропильным ногам. Лобовая доска должна быть максимально ровной, что значительно упростит монтажные работы.

Монтаж карнизной планки металлочерепицы:

Карниз подшивают шпунтованной доской или профнастилом.
К стене строения крепится опорный брус, который будет выполнять функцию вспомогательной опоры для подшивки свеса карниза.
К обрешетке крепят держатели для желобов.
После этого устанавливают карнизную планку, которую располагают поверх кронштейнов. Ее крепят саморезами к обрешетке. Расстояние между крепежами должно быть не менее 0,3-0,35 м.

карнизная планка для металлочерепицы: фото

Карнизные планки необходимо монтировать с нахлестом не более 10 см.

Коньковая планка для металлочерепицы

Коньковая планка при обустройстве кровли играет довольно большое значение

Осуществляя монтаж коньковой планки металлочерепицы, стоит брать во внимание то, что подобные элементы обеспечивают надежный уровень защиты подкровельного пространства от проникновения природных осадков

На сегодняшний день существуют следующие популярные модели планок:

карнизная – установка осуществляется на нижнем скате кровли, такая модель способствует оттоку дождевой воды;
торцевая – довольно важный элемент, который обеспечивает защиту боковых скатов от проникновения влаги и сильных порывов ветра;
нижняя ендова – необходимый вид планки, если планируется обустройство сложной кровли из металлочерепицы, в данном случае происходит закрытие внутренних углов;
конек – элемент, используемый для защиты верхнего стыка крыши от проникновения природных осадков.

Все элементы имеют большое значение в обустройстве кровли, поэтому пренебрегать ими не рекомендуется.

Совет! При необходимости можно использовать аэроконек для металлочерепицы.

Монтаж обрешетки

Обрешетка обычно изготавливается из деревянных досок и брусков. Предварительно их необходимо высушить и обработать огне- и биозащитными составами.

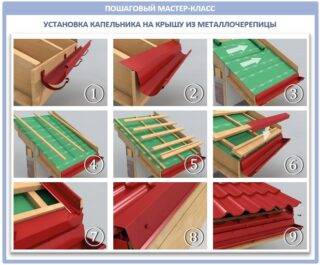

В нижней части карнизного свеса монтируется капельник, предназначенный для отведения воды и конденсата в водосточный желоб.

Первая доска обрешетки должна быть толще остальных (к стандартной толщине прибавляется высота волны металлочерепицы). Рекомендуемое расстояние между нижним краем первой доски и серединой второй – 30 см, от центра до центра остальных элементов обрешетки – 35 см.

Рядом с коньком, в зоне ендовы, в местах установки снегозадержателей, по периметру мансардных окон, дымоходов монтируется сплошная обрешетка.

Стандартные размеры

Монтаж кровли обязательно выполнять с использованием капельников, чтобы защитить карнизные и лобовые доски от намокания в результате контакта с атмосферной влагой. Стандартные размеры этих элементов зависят от возможностей оборудования и габаритов металлических заготовок. Листогиб может выполнять гиб длиной 1,25-4 м в соответствии с величиной станка. Стандартными считаются следующие размеры:

Длина элемента составляет 2 метра.
Полезная длина элемента составляет 1,8-1,9 м, в соответствии с величиной нахлеста, на который выполняется монтаж.
Из стандартного листа стали шириной 1250 мм без отходов изготавливают 8 карнизных капельников, длина которых составляет 2 м.
Из стандартного листа стали шириной 1250 мм без отходов изготавливают 6 фронтонных капельников, длина которых составляет 2 м.

Учтите, что 2 метра – оптимальная длина капельников, при которой достигается необходимая жесткость элемента. Крепление деталей больше длины вызывает неудобства и риск деформации капельника.

Размеры капельника фронтонного

Расчет количества металлочерепицы

Для расчета необходимого количества листов материала сначала необходимо определиться с типом профиля и производителем металлочерепицы — необходимы будут точные размеры самого материала, а в каждом профиле они свои. Затем надо произвести точные замеры скатов — длину, высоту, если есть, надо обмерять все выступы или другие декоративные элементы, Которые надо будет обшивать кровельным материалом. Если крыша сложной формы, лучше нарисовать ее план, проставить все размеры и затем садиться за расчеты.

Количество рядов

Металлочерепицу лучше всего искать не в магазинах или на рынках. Желательно выйти напрямую на производителя. Дело не только в цене — она может и не очень сильно отличаться, а в том, что многие цеха/заводы предлагают нарезать листы требуемых размеров. Минимальная высота листа 0,7 м, максимальная — 8 м. То есть, вы можете заказать требуемое количество листов, покрывающих скат крыши от конька до свеса (с учетом карнизного выступа).

Этот вариант хорош тем, что кровля из металлочерепицы не будет иметь горизонтальных стыков, а значит меньше будет шансов на появление течи. Второй плюс — минимальное количество отходов и меньшее количество самого материала (за счет отсутствия горизонтальных перехлестов экономится несколько квадратных метров). Минусы — сложности с доставкой, подъемом длинных листов наверх, неудобная укладка.

Расчет прямоугольного ската кровли

При использовании листов стандартных размеров, высоту ската кровли делят на полезную длину листа. Полученную цифру всегда округляют в большую сторону. Полезная длина получается после того, как от общей длины вычли величину горизонтального перекрытия — от 100 до 200 мм. Чем более пологий скат, тем большее перехлест листов необходим, чтобы осадки не могли попасть в подкровельное пространство. На крышах с углом наклона до 12° один лист перекрывает другой не менее чем на 200 мм, при наклоне от 12° до 30° нахлест составляет 150-200 мм, более 30° — 100-150 мм. От общей длины листа отнимают заданную величину нахлеста, это и будет «полезная длина».

Пример расчета количества рядов металлочерепицы на крыше. Пусть длина ската 4,5 м, полезная длина листа — 2,3 м. Делим 4,5 на 2,3, получаем 1,95, округляем до целого числа — получаем 2 ряда. В данном случае в отходы уйдет лишь небольшая часть одного листа, но бывают случаи, когда отрезается больше половины. Это очень невыгодно, так как больше использовать этот кусок нигде не получиться.

Количество листов в ряду

Берут длину ската и делят на полезную ширину листа. Этот параметр указывается в технических характеристиках к металлочерепице. Чаще всего это 110 см (1,1 м). Полученное число округляем в большую сторону, получаем количество листов в ряду.

Пример расчета листов металлочерепицы в ряду. Пусть длина свеса 8 м, полезная ширина листа 1,1 м. При делении получаем 7,27 штук, но округляем до большего целого и получаем 8 штук в одном ряду. Причем один лист более чем на 2/3 уйдет в отходы.

Особенности вальмовых крыш

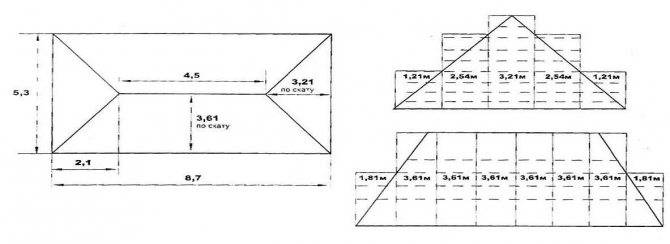

У вальмовых крыш скаты имеют треугольную или трапециевидную форму. Тут необходим подбор длины листа — чтобы минимизировать количество отходов.

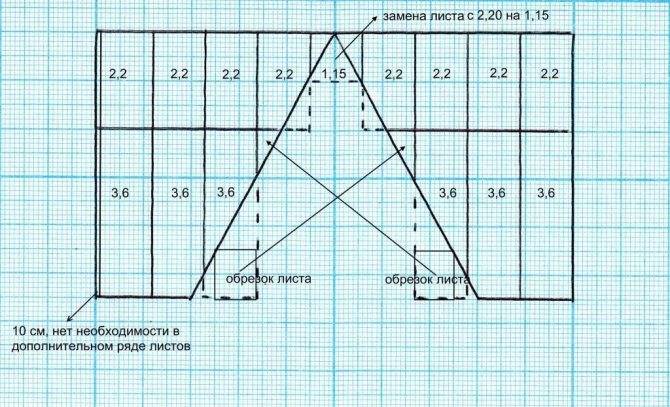

Пример раскладки листов металлочерепицы на вальмовой крыше

Высота подбирается так, чтобы в отходы уходило не более половины. Вручную это делать довольно сложно, и все равно имеется солидная погрешность — отходов будет на 20-25% больше, чем при расчете с помощью программ. Они обычно есть у продавцов и производителей. Лучше точный расчет предоставить им, а дома предварительно измерять параметры кровли (или вызвать замерщика), а потом попытаться подобрать размеры самостоятельно. Затем можно будет сравнить количество необходимого материала, рассчитанного вами и предложенного.

Определение количества доборных элементов

Кровля из металлочерепицы требует большого количества различных дополнительных элементов (доборов), которые оформляют конек, край свеса, бока ската, проход трубы, ендову (место стыка двух примыкающих скатов крыши).Чем сложнее форма крыши, тем более количество добров требуется. При простой двускатной кровле необходимы будут коньковые элементы и заглушки, карнизные и фронтонные планки. На этом все.

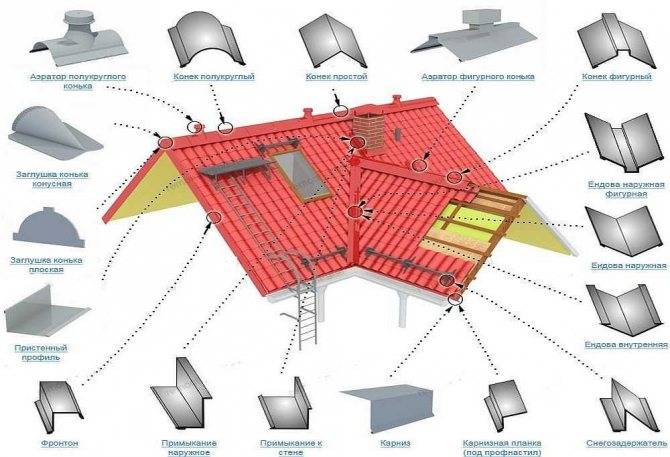

Какие бывают доборные элементы для кровли из металлочерепицы и для чего они необходимы

Несмотря на большое разнообразие доборов, считаются все они одинаково. Берете длину поверхности, на которую из необходимо монтировать и делите на полезную длину элемента. Она обычно стандартна и составляет 1,9 м (общая длина 2 м). Полученный результат округляется в большую сторону.

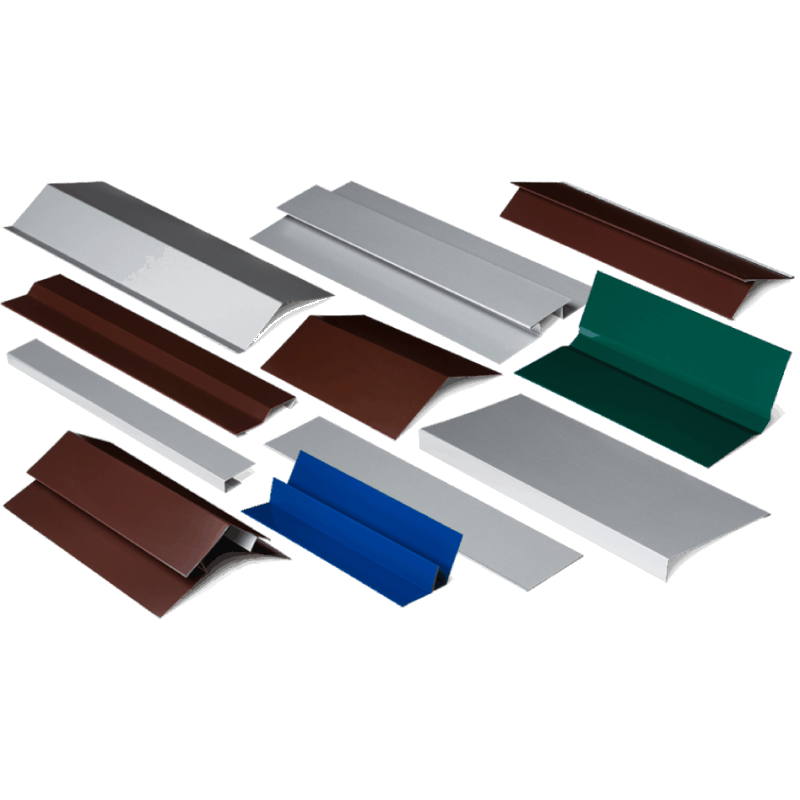

Доборные элементы для кровли из металлочерепицы

В устройство металлочерепичной кровли входят следующие доборные детали:

Планка торцевая (она же ветровая) – устанавливается для защиты фронтона от ветровых нагрузок. Обеспечивает сохранность крепежей (в процессе эксплуатации они не будут разбалтываться) и предохраняет конструкцию от проникновения влаги.
Планка нижней ендовы – используется для отведения воды от стыков между скатами. Препятствует проникновению влаги в подкровельное пространство.
Накладка верхней ендовы – закрывает края металлочерепицы на внутренних стыках скатов.
Конек – устанавливается вверху кровли и на ее наружных стыках. Защищает подкровельное пространство от попадания в него грязи и влаги, а также дополнительно удерживает листы покрытия от срыва их ветром.
Карнизная планка – предохраняет лобовую доску от осадочной влаги.
Капельник – устанавливают для отвода влаги (конденсата) с гидроизоляции.
Планка примыкания – используется для герметизации покрытия в местах его прилегания к элементам крыши (к примеру, стене или трубе).
Снегозадержатели – защищают систему водостока от обрушения снега с кровли.

Доборные элементы для кровли

Теперь немного подробнее о каждом из этих элементов.

Основные требования при работе с металлочерепицей

Перевозка

Во избежание повреждений листы необходимо неподвижно зафиксировать в кузове автомобиля. При этом они должны полностью помещаться в кузове по длине (в противном случае на линии свеса возможны перегибы). Оптимальный режим движения транспортного средства: скорость не выше 80 км/ч, без резких разгонов и торможений.

Погрузочно-разгрузочные работы

Могут производиться вручную или с использованием спецтехники (автопогрузчиков, подъемных кранов с мягкими стропами). Упаковки выгружаются на ровную, чистую, сухую поверхность. Количество персонала при ручной разгрузке зависит от длины листов (1 человек на 2 пог. м, но не менее 2 человек на 1 лист). Переноска осуществляется в вертикальном положении. Запрещается волочить листы по земле и другим поверхностям.

Хранение

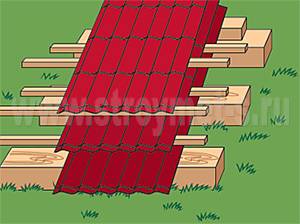

Листы металлочерепицы штабелируются с использованием деревянных брусков (укладываются в основании штабелей) и реек (укладываются между листами). Если хранение осуществляется на открытой площадке, необходимо обеспечить небольшой уклон листов по длине для стока воды. В непосредственной близости от места хранения запрещается проведение сварочных работ, а также других операций, способных повредить поверхность металлочерепицы.

Техника безопасности

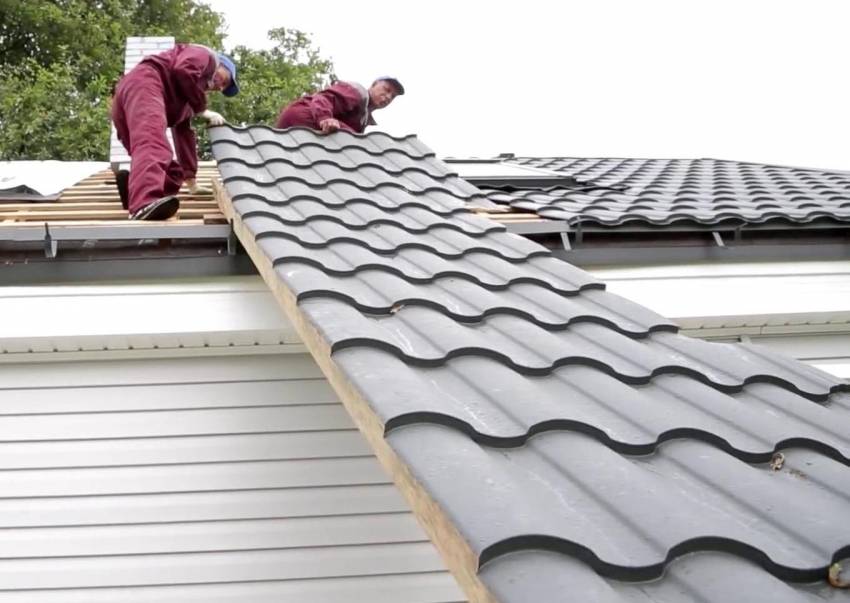

Во избежание порезов об острые края металлочерепицы персонал должен работать в защитных перчатках. В процессе подъема листов на кровлю и их монтажа необходимо использовать страховочное оборудование. Запрещается проводить высотные работы в сложных погодных условиях (при сильном ветре, дожде, граде, снегопаде).

Крепеж

Для фиксации листов металлочерепицы используются саморезы из нержавеющей стали с полимерной прокладкой. Примерный расход – 6-7 саморезов на 1 кв. м.

Инструменты для монтажа металлочерепицы Grand Line


Электрические высечные ножницы	Насадка на дрель для резки металла	Шуруповерт

Клещи «Гофра»	Ручные ножницы по металлу	Ручные просечные ножницы по металлу

Рулетка с тряпичной лентой	Насадка на шуруповерт 8х45	Угловая шлифовальная машина

Обратите внимание! При резке металлочерепицы запрещается использовать углошлифовальные машины с абразивными кругами. Нарушение этого требования может привести к интенсивной коррозии изделий (из-за порчи цинкового слоя и полимерного покрытия)

Общие рекомендации

Существует несколько правил, применение которых позволяет продлить ресурс самих капельных планок и всей крыши в целом.

Монтаж нужно проводить в определенной последовательности. Каждый слой должен находиться на своем уровне. В противном случае вместо пользы будет нанесен вред стропильной системе и стенам.

Между профилями и карнизными досками рекомендуется укладывать слой гидроизоляционного материала, чтобы предотвратить проникновение влаги и обеспечить циркуляцию воздуха в пространстве под кровлей.

Нижние планки ставятся сразу после укладки мауэрлата. Верхние — после монтажа водостока и непосредственно перед укладкой металлочерепицы. Нужно рассчитать все так, чтобы капельник своей нижней частью захватывал не менее 20 мм желоба. Верхняя часть должна быть не больше ширины лобовой обрешетки.

Отдельным вопросом является выбор способа крепежа профилей. Дорогим, но наиболее оптимальным являются саморезы с силиконовой шайбой. Так будет полностью исключена вероятность протечки, коррозии металла, намокания древесины. Альтернатива — оцинкованные или латунные гвозди. Это дешево, быстро, но чревато развитием ржавчины в местах пробоя. Конденсат неизбежен и это нужно учитывать. Оптимальным может стать решения прибивать планки гвоздями с самодельными резиновыми шайбами. Так будет достигнута герметичность и металл не погнется от ударов.

Необходимые инструменты и оборудование

Для установки металлочерепицы необходимо иметь стремянку, рулетку, саморезы по дереву, саморезы кровельные, дополненные резиновым уплотнителем, саморезы коньковые, отличающиеся от кровельных длиной и шуруповерт. Для резки листов используется углошлифовальная машина, называемая еще болгаркой. Для вырезания мелких деталей могут пригодиться ножницы по металлу.

Из средств индивидуальной защиты во время работы применяются:

очки для защиты глаз от металлической стружки во время работы с болгаркой;
тканевые перчатки с прорезиненной рабочей поверхностью, исключающей скольжение листа;
страховочные тросы.

При установке обрешетки пользуются бензопилой, молотком или шуруповертом. В этом случае дополнительно приобретают гвозди или саморезы по дереву соответственно. Укладка паро- и гидроизоляционного материала требует заранее подготовить ножницы, скотч, мебельный степлер и скобы для него.
