Станки по дереву для домашней мастерской: чертежи, инструкции и фото-примеры

Как выбрать мощность силового привода фрезерного станка по дереву для домашней мастерской

Согласно рекомендациям специалистов для запланированного фрезера лучше применять силовой аппарата минимальной мощностью 1,4 – 1,6 кВт. Если намечается реализация солидных объёмов работ, данный показатель развивается на 20-25%.

Мощное оборудование будет работать без излишней нагрузки, снизится вероятность поломок, и возрастёт его эксплуатационный срок. Также на таком станке можно поставить крупные фрезы.

Число оборотов

В подборе двигателя важно учитывать и параметр его оборотов – частоту вращения. Она должна находиться в спектре от 10 000 до 35 000 об/мин

Если увеличивается диаметр фрезы, развивается и угловая динамика. При преодолении определённого лимита из-за силы трения кардинально повышается температура обработки, и заготовка покрывается тёмными пятнами или даже воспламеняется.

Питание

Для двигателя оно должно быть подходящим, как в примере с трёхфазным аппаратом. Если используется мотор от какого-либо инструмента, рассчитанного работать от бытовой сети, тогда проблем в работе станке не должно возникать.

Устройство бытового станка. Его функции и назначение различных инструментов

При сравнении профессионального станка с бытовым становится понятно, что бытовое универсальное устройство отличается компактностью. Этому способствует наличие оного двигателя: электромотор спрятан под рабочий стол в станине, а благодаря зонированию поверхности столешницы работать удобно и безопасно. Обычно по одну сторону направляющей планки столешницы находится рубанок, а по другую – дисковая пила. Сбоку, на небольшой площадке, можно размещать детали, а на патрон закреплять фрезы и сверла. В комплект к станку входят линейки, струбцины и упоры.

Бытовой станок подойдет для любительских работ по дереву в домашней мастерской, а также небольшой столярном, мебельном производстве. При выборе станка обязательно учитывайте площадь помещения и размещайте агрегат так, чтобы всегда иметь удобный доступ к рабочему узлу.

Рабочий инструмент получает энергию от двигателя. Покупая бытовой деревообрабатывающий станок, помните, что производительность устройства прямо пропорциональна мощности привода и частоте вращения ротора.

Общий вид станка в режиме пиления: 1 — пильный стол; 2 — расклинивающий нож; 3 — защитный кожух; 4 — пильный диск; 5 — направляющая линейка; 6 — приспособление для поперечной распиловки под углом; 7 — ось; 8 — ручки; 9 — механизм привода; 10 — выключатель

Основные рабочие инструменты универсальных деревообрабатывающих станков для дома

Функция станка зависит от «насадки», которая выбрана на данный момент в качестве рабочего инструмента. Это может быть:

• сверло;
• строгальный вал;
• фреза;
• круглая пила;
• абразивный круг;
• рейсмусовый вал и т. д.

Какие функции выполняют различные инструменты:

Функция	Инструменты
Распиливание	дисковая пила, у некоторых моделей – модуль ножей
Строгание, фугование	вал ножей необходимо установить по центру выделенной для данной задачи поверхности, как правило, на самом большом участке столешницы
Фрезеровка, сверление	зачастую (из соображений экономии пространства) эти функции объединяют в одну; вал ножей расположен в горизонтальной плоскости, а инструмент фиксируется при помощи универсального патрона
Шлифование	шлифовальный круг можно установить в сверлильный модуль, в некоторых моделях для ленты предусмотрены специальные вальцы

Кроме того, станок может обладать дополнительными функциями. Такими, как:

• магнитный пускатель;
• подавитель вибраций;
• плавный пуск;
• поддержание оборотов двигателя на одном уровне при любой нагрузке;
• предотвращение перегрева при помощи термореле;
• автоподача деталей;
• функция аварийного отключения;
• защита от перепадов электричества.

Рабочий стол мини деревообрабатывающих станков для дома

Часто при работе на универсальном деревообрабатывающем станке с рейсмусом или другим инструментом актуальна регулировка глубины резки, фрезерования или распила. В таком случае можно изменить высоту рабочего стола. Для повышения глубины стол опускают, а если глубину нужно уменьшить, поднимают.

Грамотный выбор деревообрабатывающего оборудования, изучение возможностей и нюансов работы различных станков позволит извлечь из покупки максимум пользы и подобрать подходящее именно под ваши нужды устройство

При выборе станка обязательно обращайте внимание на жесткость стола

Особенно важно не забыть об этом, если вы решили сделать деревообрабатывающее устройство самостоятельно. Чем прочнее стоит стол, тем меньше подвержены вибрации предметы, которые на нем находятся, что обеспечивает большую точность обработки заготовки. Лучшим вариантом в плане жесткости является рабочий литой стол

Лучшим вариантом в плане жесткости является рабочий литой стол

Чем прочнее стоит стол, тем меньше подвержены вибрации предметы, которые на нем находятся, что обеспечивает большую точность обработки заготовки. Лучшим вариантом в плане жесткости является рабочий литой стол.

Изготавливаем фрезерный станок по дереву для домашней мастерской

Фрезерные станки необходимы для работы с фасонными деталями из древесины. Их применяют для плоского фрезерования и обработки профилей. Профессиональное оборудование является многофункциональным и стоит немалых денег, поэтому все больше «самоделкиных» собирают самостоятельно такое оборудование для мастерских и гаражей.

Небольшой станок для фрезеровки, сделанный своими руками

В комплектацию самодельных фрезерных станков по дереву входят:

1. Приводящий механизм. Это двигатель, мощность которого колеблется в пределах 1-2 кВт. С таким мотором можно применять различный инструмент для работы с древесиной, не боясь, что произойдет сбой.
2. Лифт для регулировки. Обычно в его комплектацию входит корпус, скользящие полозья, каретки, фиксирующий винт и ось с резьбой. Во время работы каретка совершает движения вверх-вниз, а винт нужен для ее фиксации на необходимом уровне.
3. Опора. Изготавливается стол из массивной древесины.

Перед сборкой обязательно составьте подробный чертеж со всеми размерами. Для ручных фрезерных станков по дереву необходимо заранее все продумать до мелочей.

3D модель стола для ручного станкаКомплектация оборудованияГабариты рабочего элементаВыпилка на фрезерном станке

Последовательность самостоятельной сборки удобного и практичного фрезерного станка по дереву для домашней мастерской описана в видеоинструкции:

Watch this video on YouTube

Если вы задумались о покупке собственного оборудования, а не о самостоятельной сборке, то для понимания, сколько стоит ручной фрезерный станок по дереву, посмотрите таблицу с моделями и ценами:

Наименование модели	Технические характеристики
Стол фрезерный Кратон МТ-20-01	размер площадки	64 на 36 см
возможность вертикальной работы	есть
вес оборудования	15,7 кг
Стол фрезерный Кратон МТ-20-01
Станок фрезерный Корвет-83 90830	мощность двигателя	750 Вт
тип передачи	ременная
частота вращения шпинделя	11 000 об/мин
вертикальный ход	2,2 см
диаметр шпинделя	12,7мм
Станок фрезерный Корвет-83 90830

Делаем фрезерный станок с ЧПУ своими руками

Сделать собственное оборудование с числовым программным управлением можно собственными руками. Для этого выберите подходящие чертежи фрезерного станка с ЧПУ по дереву. Своими руками собирать модель нужно будет строго по ним.

Готовый станок для домашней мастерскойКомплектация оборудованияПодробная схема сборкиМодель многофункционального оборудования

Фрезеровочные станки по дереву должны обладать большой прочностью, поэтому за основу лучше взять прямоугольную балку, закрепленную на направляющих. Срок эксплуатации домашнего оборудования и его производительность зависит от правильной сборки. Посмотрите видеоинструкцию по изготовлению такого устройства:

Watch this video on YouTube

Ниже приведены фото готовых моделей станков с ЧПУ по дереву своими руками от профессиональных «самоделкиных»:

1 из 4

Простой и аккуратный станок для гаража
Мини-конструкция для частного использования
Инструменты для сборки самодельного фрезерного станка
Профессиональное оборудование

Фрезы для станков по дереву: особенности и разновидности

Фреза должна выдерживать большие скорости вращения при работе. Только в таком случае будут получаться отверстия нужной формы. Все варианты разделяют на несколько подгрупп:

Конусообразные. Используются для обработки различной древесины под разным наклоном.

Примеры различных фрез

• Профильные. Применяют для декорирования элементов.
• V-образные. Можно изготавливать отверстия в 45⁰.
• Прямоугольные – для создания пазов.
• Дисковые. Выпиливаются пазы разных габаритов.
• Калевочные для закругления краев.
• Фальцевые для работы с четвертями.

Ниже приведены фотопримеры фрез для станков с ЧПУ по дереву, которые по принципу схожи с обычными, но имеют «хвостик»:

1 из 4

Вариант длинных фрез
Многообразие рабочего инструмента
Для работы с разными поверхностями
Создание 3d рисунка при помощи станка с ЧПУ

Фрезы для станков по дереву

Основные операции деревообработки

Универсальный деревообрабатывающий станок

Сначала необходимо определиться с видами деревообрабатывающих станков. Их конструкция и функциональные особенности зависят от типа проводимых операций.

Помимо необходимых ручных электрических инструментов для обработки древесины потребуется сделать дополнительное техническое оборудование. На первом этапе составляется перечень выполняемых работ. В домашних условиях он может быть ограничен элементарной порезкой и небольшой обработкой деревянных поверхностей. Если же планируется небольшое производство — необходимо расширить перечень операций.

Виды работ, которые можно сделать своими руками в мастерской с помощью специального оборудования:

• обрезка. Осуществляется для формирования первичной формы детали или при заготовке дров. Во втором случае вместо традиционной бензопилы можно использовать пилорамы;
• фрезеровка и шлифование. С их помощью происходит обработка поверхности для достижения гладкой формы, а также удаление заусенец и возможных дефектов древесины;
• токарные работы. Один из самых сложных типов операции. Помимо специфического оборудования потребуется специальный ручной инструмент и практические навыки.

Это оптимальный перечень выполняемых операций. Он может быть дополнен другими типами работ.

Достоинства и сфера применения

Станок имеет много положительных сторон в отличие от ручных приборов, которые специализируются на обработке деревянных поверхностей. Быстрота работы станка гораздо выше, поэтому, используя этот аппарат, вы значительно экономите время на обработку одной составной части.

Универсальный станок по дереву обрабатывает разные составные части. Вдобавок он способен, к примеру, шлифовать, сверлить и фрезеровать.

Соблюдая технологии производства, вы сделаете устройство, которое прослужит вам не один десяток лет.

Прогрессивные станки с ЧПУ имеют улучшенные функции работы, в процессе исполнения которых человек, работающий за механизмом, не перетруждается. Довольно произвести запуск заранее записанной программы, после чего установить деталь. Таким образом, численность составных частей возрастает, а время на их обработку уменьшается. Эти станки могут работать беспрерывно круглые сутки.

Если же рассматривать устройства бытового предназначения, то в их числе тоже выделяют много плюсов:

1. Эти механизмы оснащены двигателем, средняя мощность которого составляет 2,2 кВт, что позволяет делать работу быстро и не перетруждаясь.
2. Такие станки известны неплохим качеством обработанной продукции.
3. Они не нуждаются в огромных затратах по эксплуатации и обслуживанию.
4. Вероятность установки добавочных приставок разрешает увеличить численность функций бытового прибора.
5. Главными функциями прибора считаются шлифование, распиливание, сверление и фрезеровка дерева.
6. Многофункциональность и универсальность этого оборудования даёт возможность работать с разными видами дерева, при этом выполняя различные операции.

Если обратить внимание на отзывы, то для узкоспециализированного либо бытового применения хорошим вариантом будет покупка или самостоятельная изготовка домашнего станка. При помощи деревообрабатывающих станков производят фабричные составляющие либо заготовки, в том числе дощечки, бруски, шпон, стружку

Кроме того, на них производят составные части к изделиям из дерева либо целые деревянные системы, к примеру: мебель, лыжи, паркет, детали музыкальных приборов. Этот станок легко решает все задачи, связанные с обработкой дерева

При помощи деревообрабатывающих станков производят фабричные составляющие либо заготовки, в том числе дощечки, бруски, шпон, стружку. Кроме того, на них производят составные части к изделиям из дерева либо целые деревянные системы, к примеру: мебель, лыжи, паркет, детали музыкальных приборов. Этот станок легко решает все задачи, связанные с обработкой дерева.

Технология обработки

Принцип работы — постепенное снятие стружки с заготовки с помощью станка и ручных инструментов.

Станина должна располагаться параллельно телу. Не следует нагибаться над рабочим местом, отходить от него далеко. Оптимальное расстояние — длина предплечья. Высота установки — на уровне локтя.

Нужно соблюдать время работы, делать перерывы через каждые 20–30 минут.

Первичная обработка болванки производится захватом инструмента сверху, сомкнув пальцы снизу. Так надежно удерживается грубое изделие при высоких оборотах токарного станка.

Обрабатывать обточенную деталь удобнее нижним захватом. Это положение обеспечивает более точное движение инструмента при финишной корректировке.

Этап 1: делаем заготовки

Действия:

1. Нужно взять брусок любой породы дерева. Его размеры должны незначительно отличаться от габаритов предполагаемого изделия.
2. Топором заготовке придается форма цилиндра. Крепить к станку целиковый брусок не рекомендуется: велик риск получить травму от отлетевших крупных кусков древесины.
3. Обозначается место, где будет произведено вытачивание формы (центр вращения).

Этап 2: выбор стамески

Для обработки болванки требуется 3 стамески:

• Желобчатая. Ее полукруглая форма подходит для снятия грубого верхнего слоя с заготовки.
• Желобчатая полукруглая вогнутая. Для подготовки изделия к финишной отделке.
• Косая. Помогает вытачивать конусы, подрезать торцы, производить чистовую обработку.

Резьбу по дереву начинают с , других режущих инструментов.

Этап 3: фиксация заготовки

На всех станках предусмотрено место для крепления обрабатываемой детали. Зачастую крепежом выступает шестигранник с шипами. Чтобы заготовка не выпала из механизма при работе, рекомендуется с помощью стамески сделать в ее торцах углубления в местах прилегания шипов.

Опорную скобу подручника (поддержку для руки) устанавливают на расстоянии 5 мм от болванки и немного выше оси вращения. По мере стачивания объема заготовки подручник приближают к поверхности изделия, подкручивают задний шпиндель станка через каждые 5–10 минут.

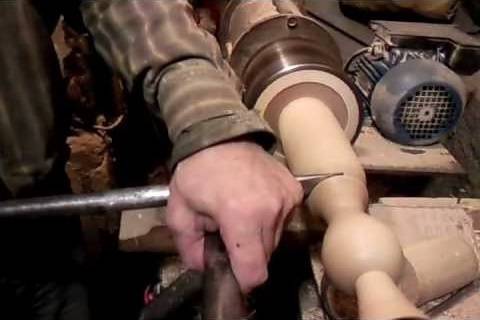

Этап 4: точение изделия

Сначала нужно запустить вал. Только после набора скорости можно начинать отделку.

При работе на станке необходимо поочередно использовать стамески, менять их по мере обточки грубой болванки.

Точение на токарном станке начинается с черновой обработки. Устанавливают скорость вращения 1000–1500 об/мин. Используют , ее лезвие и боковые части. Держат инструмент обеими руками, опираясь на подручник. Вести приспособление необходимо в направлении снятия стружки одной рукой, второй нужно только придерживать ручку стамески. Нельзя давить на дерево.

Затем меняют обрабатывающий инструмент. Для создания контура выемок используется желобчатая полукруглая стамеска. Острый торец приспособления направляют под углом около 45° к детали, углубляя лезвие внутрь заготовки в отмеченных местах. На этом этапе осуществляется художественная резьба по дереву.

Выточенный элемент обрабатывается косой стамеской.

Правильно обработанное изделие имеет гладкую поверхность.

В видео объясняются тонкости процесса.

https://youtube.com/watch?v=ORjafAtx7N8

Как сделать приспособление для заточки ножей своими руками: чертежи и фото-примеры

Ни один дом не обходится без ножа на кухне. Провести правильную заточку без специальных приспособлений довольно сложно — необходимо соблюдать нужный угол и добиться идеальной заточки лезвия.

Для каждого ножа необходимо соблюдать определенный угол заточки:

1. Бритва и скальпель требуют угла 10-15⁰.
2. Нож для нарезки хлебобулочных изделий — 15-20⁰.
3. Классические многофункциональные ножи — 25-30⁰.
4. Для охоты и походов приобретите приспособление с углом лезвия от 25 до 30⁰.
5. Если вы хотите резать твердые материалы, заточите под углом 30-40⁰.

Чтобы обеспечить нужный угол, стоит купить или изготовить точилку. Например, можно своими руками собрать точилку из моторов стиральных машин.

Для сборки такой машинки пригодится мотор стиральной машины мощностью 200 Вт. Для полного изготовления точилки из двигателя стиральной машины подготовьте:

• трубка с фланцем;
• сам двигатель;
• точильный камень;
• арахис;
• металл для кожуха толщиной от 2 до 2,5 мм;
• спусковой механизм;
• металлический уголок или деревянный брус для кровати.
• кабель для подключения к сети;

Подробное описание изготовления станка вы можете посмотреть на видео:

Существуют и простые точилки своими руками без мотора. Например, можно создать устройство из прутков. Для этого подготовьте два абразивных камня одинакового размера и точильный камень.

Успехи в создании такого простого устройства заключаются в следующем:

Отшлифуйте деревянные бруски наждачной бумагой, чтобы удалить заусенцы. Сделайте отметки в соответствии с желаемым углом.

• Прикрепите к нарисованной линии камень, чтобы заточить лезвие. Для этого соедините его с блоком и отметьте его ширину. Затем по отметкам сделайте надрезы глубиной до 1,5 см.
• Закрепите шлифовальные бруски в образовавшихся пазах так, чтобы пазы совпали. Затем установите точильный камень, навинтив его на болты.

Есть много способов сделать домашнюю точилку. Выберите подходящий и попробуйте создать удобный и полезный инструмент для дома.

Как сделать приспособление для заточки сверла по металлу своими руками

Самостоятельно изготавливают не только точилку для лезвий, но и станок для заточки сверл по металлу. Вот несколько полезных проектов для работы:

Как выбрать нужную модель

Выбор подходящей модели многофункционального станка производят по сочетанию нескольких факторов:

• набор функций;
• цена.

Рассматривая интересующий вариант, необходимо обращать внимание на количество ножей строгального вала. Чем их больше, тем чище поверхность, но сложнее установка и настройка. Кроме этого, надо проверить, какова скорость вращения шпинделя (если есть функция фрезеровки), частота вращения ножевого вала и пильного диска

Кроме этого, надо проверить, какова скорость вращения шпинделя (если есть функция фрезеровки), частота вращения ножевого вала и пильного диска.

Для каждого из них есть свои требования — для фрезы рекомендована скорость от 5-6 тыс. об/мин, но для пильного диска больше 3 тыс. оборотов не рекомендовано — инструмент перегревается, начинает болтаться в пропиле, что чревато нежелательными последствиями.

Мнение эксперта
Левин Дмитрий Константинович

Необходимо также обратить внимание на размер станка и определить, поместится ли он в мастерской. Надо обеспечить запас пространства, чтобы можно было свободно работать с достаточно длинными заготовками. Еще один важный параметр — напряжение питания

Некоторые модели нуждаются в 3-фазном питании, что имеется не на каждом участке

Еще один важный параметр — напряжение питания. Некоторые модели нуждаются в 3-фазном питании, что имеется не на каждом участке.

Комбинированные станки для деревообработки — полезная и эффективная оснастка для домашней мастерской. С их помощью можно изготовить любые деревянные изделия, от несложной мебели до планок забора или реек для теплицы. Качество и состав изделий ограничиваются только навыками и опытом мастера, но не возможностями оборудования.

Рейтинг ТОП-6 и обзор лучших моделей стационарных лобзиков: как выбрать оптимальный, преимущества и недостатки, их классификация, советы по правильному подбору пилки
Как выбрать лучший Фуговально-рейсмусовый станок: что это такое, конструкция, классификация, разновидности, обзор 7 популярных моделей, их плюсы и минусы
Как выбрать поворотное стусло с ножовкой: на что обратить внимание перед покупкой, важные характеристики, обзор 5 лучших комплектов, их преимущества и недостатки, особенности конструкции и правила использованияКак выбрать лучший аккумуляторный лобзик: особенности устройства инструмента с АКБ, какие характеристики важны, обзор 7 популярных моделей, их плюсы и минусы

Правильная установка шпильки и направляющих

Работа на самодельном станке Также немаловажным моментом является положение шпильки, используя которую, можно будет поднимать и опускать инструмент во время работы. Многие самоучки делают данную шпильку так, что она располагается точно посередине корпуса. Но такое решение является совсем неправильным: при изготовлении такого станка своими руками шпильку рекомендуется располагать точно посередине между задней и передней ручкой. В подобном случае не только станет более удобной работа с инструментом, но и фиксация его в нужном положении намного надежнее, да и сделать это будет намного легче.

Переделывая своими руками электрорубанок на ручной рейсмус, его шпильку необходимо делать как можно более подвижной. С этой целью в верхней крышке нового станка устанавливается подшипник качения. Кроме того, на среднюю пластину, отвечающую за установку работы станка по высоте, устанавливается гайка. В таком случае высоту расположения всего оборудования можно будет при необходимости отрегулировать с небольшим шагом и достаточно высокой точностью.

Направляющие нового станка для обрабатываемых на нем заготовок легко можно сделать из обычных брусков, при этом следует предусмотреть небольшой запас длины, чтобы они не были точно такими же, как длина обрабатываемой деревянной детали, а немного большими.

Для чего нужен токарный станок?

Токарный станок – это универсальное приспособления для изготовления различного плана деталей, причем не только из дерева. Благодаря такому устройству сделать нужную деталь не составит труда. Вы сможете изготовить детали различного размера, начиная от шахматной фигуры и заканчивая деталями мебели.

Экран на батарею отопления своими руками. — здесь больше полезной информации.

Безусловно, чем больше размеры станка, тем легче проявить фантазию и соорудить сложный предмет из дерева. Но производственные станки стоят не малых денег, да и размеры попросту не позволят установить их у себя дома. А это значит, что нужно подумать над собственной конструкцией.

Принцип работы токарного станка прост. Деревянная заготовка зажимается в параллельном положении относительно пола, затем станок запускает вращательные движения по оси, а подвижный резец, в свою очередь, выступает в роли убирающего от лишнего дерева инструмента. Токарный станок состоит из ряда деталей, сочетающихся друг с другом, а это значит, что вам потребуется немного потрудиться над его изготовлением.

Вас заинтересует эта статья — Как сделать коптильню своими руками?

Зачем нужен и как он устроен

Станок токарный предназначен для изготовления деревянных изделий цилиндрической или аналогичной формы. Это незаменимая вещь при ремонте загородного дома с деревянной лестницей, резным крыльцом, но не только.

Если у вас есть некоторый опыт, токарные инструменты позволят вам не только сэкономить на покупных предметах декора, но и заработать, ведь деревянные изделия ручной работы очень ценятся.

Нужна ли такая машина в домашней мастерской — зависит от самого мастера.

Конечно, если вам нужно больше ручек для стамески, их проще купить, но если вы хотите сделать цельнодеревянную лестницу, набор балясин получится в очень большом количестве. Сделать их самостоятельно намного дешевле. Кстати, вам даже не придется тратиться на покупку оборудования — простой станок можно изготовить в вашей мастерской из подручных материалов.

Принцип работы токарного станка по дереву не отличается особой сложностью. Цилиндрическая деталь закреплена по оси вращения. На него передается крутящий момент. Поднося к заготовке различные фрезы или шлифовальные инструменты, ей придают желаемую форму.

Основные части токарного станка:

• разнорабочий.
• совок;
• каркас, на котором закреплены все комплектующие;
• электропривод;
• задняя бабка;

Для удобства работы используются схемы изменения скорости вращения. В профессиональной технике это настоящая коробка передач, система передач, позволяющая регулировать скорость в очень широком диапазоне. Это сложно, достаточно оснастить самодельный токарный станок по дереву ременной передачей с несколькими шкивами разного диаметра.

Токарный станок по дереву из дрели своими руками

Конечно, самым простым будет изготовить токарный станок по дереву с помощью стандартного электроинструмента, в основном дрели, хотя есть и приспособления заводского изготовления.

Желательно, чтобы дрель имела достаточную мощность, кнопку блокировки во включенном положении и регулятор скорости.

Рассмотрим несколько схем и начнем с самой простой, когда использование задней бабки не требуется. Это возможно при изготовлении изделий небольшого диаметра и не очень длинных.

В данном случае это довольно удобный способ отремонтировать само сверло, установить в сверлильный патрон кусок стержня с резьбой или резьбовую часть мощного самореза и просверлить для них отверстие соответствующего диаметра в заготовке. В качестве упора подойдет любая соответствующая по высоте планка.

Если без задней бабки не обойтись, то ее функцию частично могут выполнять кузнечные тиски, просто при фиксации сверла ее придется ставить относительно них.

Но наиболее распространены самодельные токарные станки на базе дрели с деревянной станиной и как минимум примитивной задней бабкой.

Кстати, роль коронки, закрепленной в быстрозажимном патроне, с успехом может сыграть перьевое сверло по дереву. Чтобы он не начал удалять стружку с конца заготовки при вводе инструмента, на этом конце необходимо прорезать прорезь для ребер сверла и просверлить центр.

Токарный станок, показанный на видео с помощью мощного сверла, не сильно уступает стационарным токарным станкам, предназначенным для обработки деталей такого же размера, а его способность набирать более высокие обороты, чем у них, позволяет лучше отделывать изделия.

Для изготовления домашнего токарного станка можно использовать не только дрель, но и угловую шлифовальную машину.

Правда, желательно, чтобы в нем была регулировка скорости, потому что 10 и более тысяч оборотов для таких машин — это слишком много.

Для домашних мастеров, умеющих и предпочитающих работать с металлом, мы предлагаем такую ​​токарную конструкцию из электродрели.

Зато самоблокирующийся патрон в качестве задней бабки можно использовать в любой другой конструкции.

И в конце небольшой видеоролик. Может показаться, что это игрушечный автомат, но с его помощью действительно можно составить довольно большой список полезных вещей: от дверных ручек и ручек до ручных инструментов и шахматных фигур.

Этапы проектирования

Многие мастера работают, только используя эскизы. Окончательная подгонка расположения деталей производится только при установке их на станину. Уже по месту сверлятся необходимые отверстия, а потом производится монтаж. Довольно часто приходится изменять взаимное расположение узлов. Просверленные отверстия заваривают. Затраты времени довольно большие.

Современная компьютерная техника дает в руки проектировщиков мощный инструмент – трехмерное моделирование с помощью инженерных программ. Выбор программного обеспечения большой. Освоить любую несложно, достаточно установить на свой компьютер и просмотреть уроки, опубликованные в сети.

• Чтобы проще производить виртуальный монтаж, создаются трёхмерные модели твердых тел. Производится измерение имеющихся деталей и узлов.
• С помощью инструментов компьютерной программы разрабатываются аналоги с точными размерами (в пределах разумного допуска).
• Проектируется сцена – моделируется место будущего размещения станка в мастерской.
• На виртуальной сцене размещаются станина и узлы.
• По модели можно перемещать элементы, добиваясь рациональной установки по высоте, ширине и в пространстве сцены.
• Некоторые узлы могут быть спроектированы по месту, применительно к имеющейся модели.
• После завершения моделирования создаются рабочие чертежи. Эта процедура занимает немного времени. Достаточно перенести проекции сборочных узлов и деталей на координатные плоскости и расставить размеры.
• При необходимости для лучшего понимания особенностей конструкции выполняют разрезы и сечения. Они помогают разобраться во взаимодействиях между отдельными деталями и их устройстве.
