Профессиональный уход за инструментом: как правильно подобрать станок для заточки цепей бензопил

Причины, вызывающие необходимость заточки цепи

Цепь имеет простую конструкцию из звеньев с зубьями. У них непростая геометрическая форма с двумя перпендикулярно расположенными резцами, которые выполняют:

• надрез распиливаемой поверхности;
• удаление стружки, а также обеспечение ширины пропила.

Материалом является сталь с нанесённым сверху хромовым покрытием.

Причины притупления зубьев:

• интенсивная эксплуатация бензопилы;
• попадание металлических предметов;
• неправильная эксплуатация;
• взаимодействие с твёрдыми породами.

Эксплуатация затупленного инструмента небезопасна. Время резки замедляется, расход бензина повышается, а усиление вибрации разрушает корпус.

Рейтинг лучших механических (ручных) станков

PATRIOT PG-CFG

Компактная модель, которая отлично подойдет для применения на даче. Таким прибором человек сможет без проблем установить даже круглые напильники. Подойдет для заточки любой цепи. Изделие надежное, весит немного и не занимает особого места. Корпус изготовлен из качественного металла, однако не рекомендуется пренебрегать правилами эксплуатации, а использовать прибор допускается только в помещении с нормальными условиями.

Средняя стоимость – 1 700 рублей.

PATRIOT PG-CFG

Достоинства:

• Подойдет для любых типов цепей;
• Надежность;
• Хорошее крепление;
• Компактность.

Недостатки:

Корпус ржавеет.

CHAMPION C6500

Отличный механический прибор, который обеспечит пользователя качественной и острой цепью на максимальный срок. Устройство легко справляется со стандартными ручными пилами, а также с электрическими и бензиновыми. При покупке такого агрегата, стоит помнить, что напильник в комплект не входит.

Средняя цена – 800 рублей.

CHAMPION C6500

Достоинства:

• Качественная заточка;
• Подойдет для всех типов пил;
• Надежная конструкция;
• Небольшая цена.

Недостатки:

Не обнаружено.

DDE GT010B

Надежное бюджетное устройство, которое предназначено для ручной заточки режущих инструментов. Корпус изготовлен из надежного сплава. Модель обладает небольшими габаритами, что делает транспортировку легкой. Масса прибора – 550 грамм. В комплекте только инструкция и сам станок, напильники покупаются отдельно.

DDE GT010B

Достоинства:

• Небольшие размеры;
• Масса;
• Долговечность;
• Не требует особого ухода;
• Плотная фиксация на рабочей поверхности.

Недостатки:

Краска быстро слазит.

REZER HSB-303

Отличный прибор от хорошего производителя, который позволит произвести заточку эффективно. Допускается точение без снятия цепи с шины, что большое преимущество. Весит 590 грамм. Производится в России. Небольшие габариты дают возможность взять прибор куда угодно и восстановить режущие свойства цепи за несколько минут.

Средняя цена – 1 070 рублей.

REZER HSB-303

Достоинства:

• Надежность;
• Качественная сборка;
• Долговечность;
• Красивый внешний вид;
• Не шатается после установки на рабочий стол;
• Заточка происходит быстро.

Недостатки:

Не обнаружено.

LUX-TOOLS

Дешевый итальянский прибор, который выпускается ни один год. Изделие полностью компактно и не займет место даже в рюкзаке. Каждый элемент выполнен качественно, сложных решений нет. Это позволяет эксплуатировать аппарат на протяжении длительного срока.

LUX-TOOLS для заточки пильных цепей

Достоинства:

• Итальянское качество;
• Надежность;
• Низкая цена;
• Долговечность.

Недостатки:

Не выявлено.

Параметры заточных станков

Каким станком затачиваете цепь бензопилы Вы?

РучнымЭлектрическим

При выборе станка стоит учитывать переменные характеристики, благодаря которым аппарат можно адаптировать к конкретным условиям эксплуатации.

К характеристикам относят:

1. Мощность. Её параметр не так велик, как у другого рабочего электроинструмента, ведь большого тормозящего действия на диск не оказывается, важна точность. Составляет до 500 Вт у мощных профессиональных станков и 200 — 300 Ватт у более компактных. Если вы берёте агрегат для личного пользования, гнаться за большим показателем мощности не стоит.
2. Мобильность. Компактные варианты небольшой мощности удобны тем, что имеют струбцину с зажимным винтом, которая позволяет крепить их к любой горизонтальной поверхности, будь то стол или верстак. Более мощные варианты предназначены для стационарного использования, они уже прикручиваются к поверхности болтами.
3. Диаметр рабочего диска. Составляет от 90 до 115 мм для бытовых моделей и до 400 мм для мощных профессиональных станков. Чем больше диск, тем больше оборотов должен выдавать двигатель.
4. Дополнительные приспособления. В зависимости от «навороченности»изделия оно может оснащаться прозрачным козырьком, предохраняющим от мелкой металлической и абразивной пыли, патрубком для присоединения компрессора или водяного насоса для подачи воздуха или жидкости для охлаждения цепи. Имеет смысл только в дорогих высокопроизводительных машинах, где заточка поставлена на поток.

Правильная заточка цепи бензопилы

Как понять, что оснастка затупилась

В процессе интенсивного пиления режущие сегменты цепи затупляются. И это происходит не только при взаимодействии с древесиной. Например, если случайно шина соскальзывает с бревна и задевает землю, сильное абразивное воздействие наносит вред режущим кромкам. Свидетельством того, что необходима заточка цепей, является ухудшение производительности работ: шина перестает углубляться в древесину, вместо крупной стружки летят мелкие опилки. Пользователю приходится прилагать больше усилий для заглубления пилы в древесину. Вернуть остроту режущим сегментам можно самостоятельно, заточив их ручным способом. В этом нет ничего сложного, если знать особенности геометрии пильного полотна и нюансы заточки.

Важно знать! Не рекомендуется пилить затупленной цепью. Это не только снизит производительность работ и потребует от вас больших усилий, но и повысит расход топлива, нагрузку на двигатель и ускорит износ рабочих узлов инструмента

Первой частью звена является режущий зуб. У него две кромки – верхняя и нижняя (торцевое лезвие). При вхождении в древесину он снимает ее слой так же, как это делает лезвие рубанка. Вторая часть – это ограничитель глубины пропила. Он регулирует толщину древесной стружки. Верхняя кромка режущего зуба скошена под определенным углом относительно линии движения пильного полотна. Такие особенности строения диктуют свои правила обработки каждого сегмента. К ним нужен свой подход.

Подготовка пильной оснастки

Напомним, что заточка цепи бензопилы своими руками осуществляется без снятия ее с инструмента. Достаточно удобно расположить пилу, закрепив пильную гарнитуру струбциной на твердой поверхности. Это избавит вас от необходимости удерживать инструмент, а также поможет более уверенно осуществлять заточку. Не забудьте: вам понадобятся защитные перчатки, чтобы уберечь руки от порезов о пильную гарнитуру. Для выполнения работ нужен набор, состоящий из шаблона, круглого и плоского напильника. Работая по шаблону, удастся точно позиционировать напильник относительно зуба и повторять действие на каждом из режущих звеньев. Итак, расскажем о заточке по порядку.

Обработка режущего зуба

Для обработки режущих кромок нужен круглый напильник. Он подбирается по диаметру исходя из параметров шага цепи. Чтобы должным образом позиционировать заточный инструмент, нужно соблюдать следующие предписания:

• в вертикальной плоскости его рабочая часть должна находиться под углом в 90° относительно оснастки;
• в горизонтальной плоскости – под углом в 30° или 10° в зависимости от особенностей и характеристик цепи.

В точности соблюсти эти требования и повторить одинаковое положение на каждом звене поможет специальный шаблон, который устанавливается на шину и дает возможность быстро и аккуратно произвести заточку. К каждой модели пилы предлагаются шаблоны особой формы, поэтому лучше подбирать фирменные изделия, рекомендуемые производителем. Примеры таких приспособлений представлены на рисунках ниже.

Поместив напильник с круглой рабочей частью внутри звена цепи и придав ему нужное положение с помощью шаблона, начинайте совершать им движения параллельно кромке. Соблюдайте горизонтальное положение инструмента и не прилагайте чрезмерных усилий. Также следите, чтобы верхняя часть напильника не выступала за верхнюю точку зуба более чем на 1/5 от своего диаметра.

Важно! Совершайте движения напильником только от себя. Следите за тем, чтобы число движений было одинаковым на каждом из зубьев

Тогда после заточки все они будут иметь одну высоту. Для удобства сначала заточите сегменты одного направления, а после смените положение пильной гарнитуры и обработайте зубья другого направления.

Обработка ограничителя пропила

Процесс выполняется с помощью все того же шаблона, только другим инструментом. Вам понадобится напильник с плоской рабочей частью. В шаблоне для заточки имеется небольшое окошечко для ограничителя пропила. Установите шаблон на пильную оснастку так, чтобы ограничитель выходил из этой прорези. Затем возьмите напильник и выполните несколько движений в направлении от себя – нужно сточить выступающий из окошечка кончик сегмента.

Видеоинструкция

Чтобы понять, как выглядит заточка цепи бензопилы своими руками, посмотрите процесс в этом видео. Следуя всем правилам, вы вернете оснастке режущие свойства и сможете продолжить работу.

Кому подойдёт станок

Заточное устройство однозначно стоит приобрести следующим категориям владельцев бензопил:

1. Обладателям хорошего качественного оборудования и расходников. Применение станка позволит делать заточку по технологии, минимизируя риск испортить хорошую цепь «кривыми руками».
2. Профессионалам, которые работают в тяжёлых условиях на валке деревьев. За единицу времени, которую даже опытный человек сможет потратить на то, чтобы привести цепь в рабочее состояние, он может свалить несколько деревьев и заработать деньги. Если же речь идёт о бригаде, то здесь вообще нужен человек, который будет заниматься только заточкой. Намного рентабельнее приобрести станок. Большинство устройств электрические, поэтому их установка целесообразна на базе или зимовнике. Каждый лесоруб имеет две-три цепи, в течение дня он меняет их, а по возвращении точит их к следующему рабочему периоду.
3. Неопытным владельцам, которые недавно приобрели пилу, собираются использовать её в быту, но делают это часть и помногу. Например, для регулярной заготовки дров или при строительстве деревянных сооружений. В это случае приобретение станка поможет сделать качественную заточку и рано или поздно окупит деньги, а главное, время, сэкономленное благодаря устройству.

При этом нужно честно определить тех людей, кому заточной агрегат приобретать не имеет смысла. Так может быть в случае, если бензопила используется очень редко, а выполняемая работа не относится к числу ответственных. Лучше приобрести ещё одну цепь и заменить в случае затупления, а потом наточить в мастерской.

ТОП-7 лучших моделей

При определении того, какой лучше или хуже точильный станок учитываются показатели их работы, надёжность, безопасность, соотношение цены и качества, а также популярность моделей у покупателей.

 «Oregon 519789»

Аппарат для заточки цепей бензопил производится в США. Это профессиональное электрическое оборудование. С его помощью делается заточка цепей для всех типов бензопил, имеющих толщину цепи 1,1-1,3 мм. В конструкции «Oregon 519789» есть механизм самоцентрирования. Рабочая поверхность имеет подсветку. Кнопка пуска встроена в рычаг управления. У него удобная эргономическая форма.

Наименование	Ед. изм.	Показатель
Потребляемая мощность	Вт	214
Рабочее напряжение	Вт	220
Обороты	об/мин	2800
Вес	кг	6

Достоинства «Oregon 519789»: ускоренное шлифование, улучшенная геометрия заточки, высокая производительность, простота перенастройки режимов работы и обслуживания.

«STIHL USG»

Станок производится в Германии. Служит для заточки любых видов пильных цепей бензопил. На нём можно затачивать диски, фрезы кусторезов и мотоножниц. Модель предназначена для оснащения крупных лесоперерабатывающих предприятиях. Она обладает большим запасом рабочего ресурса. В конструкции аппарата поворотный суппорт.

Наименование	Ед. изм.	Показатель
Потребляемая мощность	Вт	180
Рабочее напряжение	Вт	220
Обороты	об/мин	2800
Вес	кг	8

Достоинства «STIHL USG»: хорошее качество заточки, бесшумная работа, высокая производительность, многофункциональность.

«REZER EG235»

Станок выпускается российско-китайским производителем – «Уралоптинструмент». У модели полностью отсутствует вибрация при работе. Она предназначена для промышленного и домашнего использования. Ручка управления имеет удобную конструкцию. Она выполнена из материала, исключающего возможность выскальзывания из рук. Безопасность работы обеспечивается прозрачным защитным экраном.

Наименование	Ед. изм.	Показатель
Потребляемая мощность	Вт	235
Рабочее напряжение	Вт	220
Обороты	об/мин	3000
Вес	кг	7,6

«SADKO SCS 85Pro»

Модель разработана и выпускается словенским производителем. Она представляет собой полуавтоматический аппарат, используемый для заточки цепей электрических и бензопил. «SADKO SCS 85Pro» нашёл широкое применение в быту и сервисных центрах. Он обеспечивает высокое качество заточки цепей. В конструкции есть регулятор быстрой настройки глубины заточки. Зажим цепей производится вручную.Диапазон угла заточки от 0 до 30 градусов.

Наименование	Ед. изм.	Показатель
Потребляемая мощность	Вт	85
Рабочее напряжение	Вт	220
Обороты	об/мин	5000
Вес	кг	2,5

Достоинства модели: точность заточки, удобство в работе, низкая цена.

«CHAMPION C2000»

Выпускаемый китайским производителем станок имеет компактные размеры и предназначен для бытового использования. С его помощью проводится заточка основных и упорных резцов бензопил. Рабочая зона имеет подсветку.

Наименование	Ед. изм.	Показатель
Потребляемая мощность	Вт	230
Рабочее напряжение	Вт	220
Обороты	об/мин	3000
Вес	кг	5,8

Достоинства «CHAMPION C2000»: малый вес, мобильность, безопасность.

«Бригадир GM4P»

Модель предназначена для калиброванной заточки цепей. Она предназначена для бытового использования. На поворотном столике станка установлена градуированная шкала, помогающая устанавливать нужный угол заточки. «Бригадир GM4P» отличается повышенной прочностью креплений, обеспечивающих надежность фиксации цепей. На кожухе установлен защитный экран.

Наименование	Ед. изм.	Показатель
Потребляемая мощность	кВт	0,65
Рабочее напряжение	Вт	220
Обороты	об/мин	6300
Вес	кг	3,25

Достоинства «Бригадир GM4P»: мобильность, надёжность и безопасность в работе.

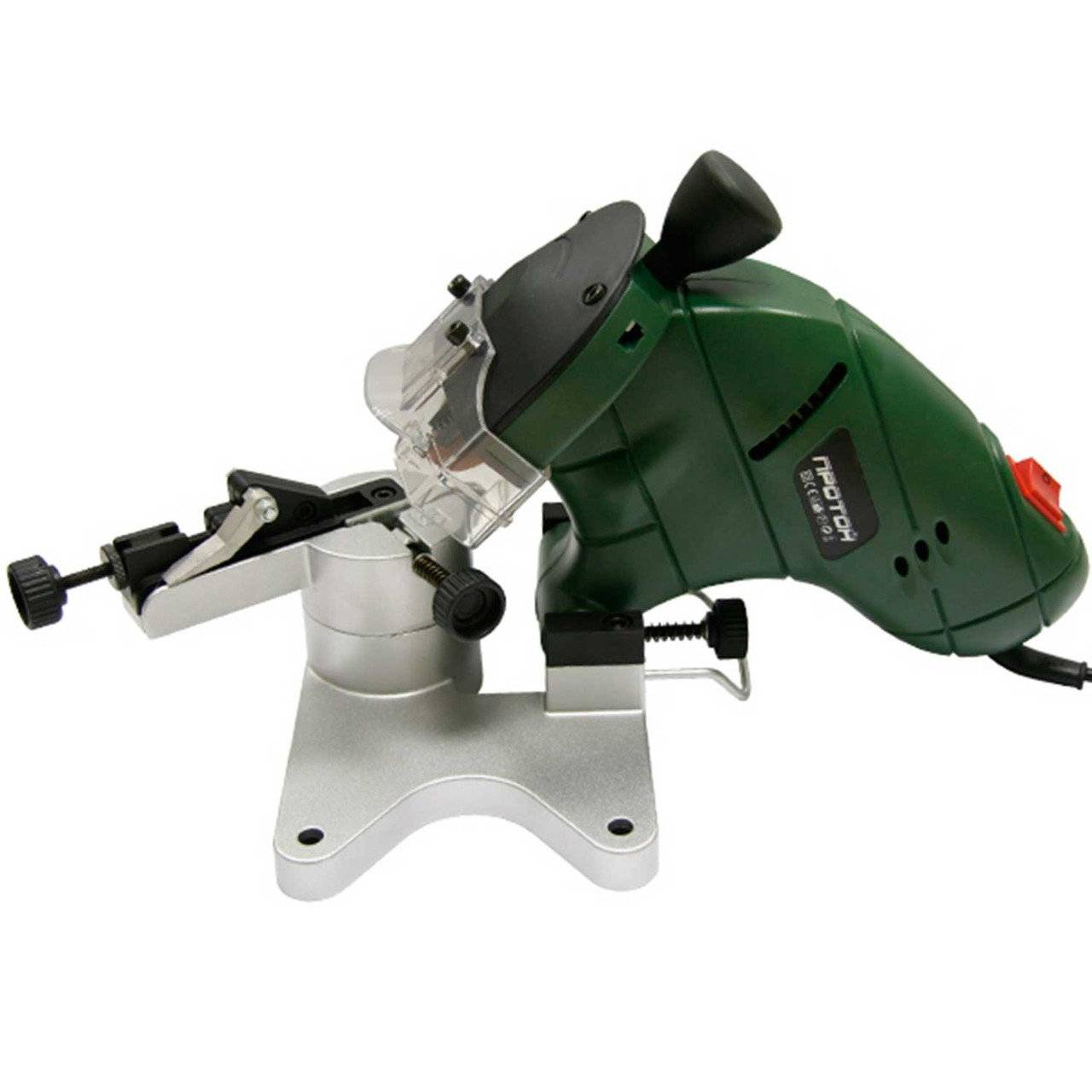

«Протон ТЭ-130»

Дешёвый и надёжный в работе точильный аппарат. Станина станка изготовлена из алюминия. Фиксация цепей делается с помощью удобных крепёжных механизмов.

Наименование	Ед. изм.	Показатель
Потребляемая мощность	Вт	400
Рабочее напряжение	Вт	220
Обороты	об/мин	3000

Достоинство «Протон ТЭ-130»: низкая цена, мобильность, универсальность.

Рейтинг заточных станков 2021

Patriot MG 220

Недорогой точильный станок для нерегулярной заточки цепей бензопил. Мощность у него невелика — всего 85 Вт, но этого хватает, чтобы время от времени заточить пару цепей. Здесь используется заточной круг диаметром 105 мм и толщиной 4,8 мм. Также можно использовать круги толщиной 3,2 и 4,2 мм (продаются родные у Patriot). Диаметр посадочного гнезда здесь составляет 22,2 мм. Скорость вращения диска 4800 об/мин, поэтому прибор можно смело отнести к высокооборотистым.

Устройство способно затачивать под углом от 0° до 40° (вращение крепления цепи). Пользователи отмечают, что у станка хорошее литье, и он не тарахтит во время работы. Правда, производитель не предусмотрел стопор вала двигателя, поэтому при замене диска его придется дополнительно стопорить ключом.

Вихрь СЗЦ-200

Станок для цепей отечественного производства мощностью 200 Вт. Двигатель разгоняет рабочую насадку до 6000 об/мин, поэтому заточка цепей производится довольно быстро. Диаметр заточного круга составляет 100 мм, толщина 3,2 мм, а посадочное гнездо у него 10 мм. В зависимости от типа цепи можно выбирать угол заточки от 0° до 30°. На корпусе устройства располагается ограничитель глубины заточки — он необходим, чтобы во время работы случайно не разрезать цепь избыточным надавливанием.

Сверху рабочий диск закрыт пластиковой защитой и прозрачным щитком, который защищает глаза от попадания искр. В комплекте с устройством идет специальный металлический стержень, который стопорит диск, если его нужно открутить и поменять. Кстати, если этот стержень потеряется, то вместо него можно использовать кусок обычной проволоки катанки 6-ки. Весь прибор весит всего 2 кг.

ДИОЛД М3-0,13

Станок российского бренда, но китайского происхождения. Этот прибор не для лесоповала, но в домашних условиях станет настоящим спасением. Мощность двигателя составляет 130 Вт. При этом он разгоняет диск до 2500 об/мин — для серийной заточки не подойдет, а 1 — 2 раза в день восстановить зубья цепи — вполне. Здесь хорошая литая подошва, которая будет крепко (без люфтов) держать цепь при правильном и надежном закреплении устройства на столе. Кстати, крепежи подошвы к столу также идут в комплекте.

В комплекте с устройством идет родной заточной диск диаметром 100 мм, посадочным гнездом 10 мм и толщиной 3,5 мм. Качество диска хорошее (не нужно менять сразу же после покупки). Если вам нужен прибор для гаража, чтобы время от времени точить цепь своей бензо- или электропилы, недорогой ДИОЛД М3-0,13 станет хорошим приобретением.

Rezer EG235-CN

Это хороший мощный тяжелый станок для регулярной заточки пильных цепей. Он может точить цепи с шагом 0,325, 0,375 и 0,404 дюйма. Регулировка шага выполняется с помощью бокового винта. Крепление цепи осуществляется не автоматической системой, а эксцентриковыми натяжителями. Станок имеет хорошее литье, все элементы изготовлены из металла. Отметим, что здесь идет крупный диск диаметром 145 мм и толщиной 4,5 мм. Посадочное гнездо у него 22,2 мм. Двигатель мощностью 235 Вт разгоняет пильный диск до 3000 об/мин.

Данная модель оснащена подсветкой, которая располагается возле диска. Она запускается при включении устройства. Правда в подсветке стоит не светодиодная лампочка, а лампа накаливания. Приятным моментом является наличие второго заточного диска, который идет в комплекте. Его толщина составляет 3,2 мм. Весит заточной станок 5,8 кг. В сети есть подробный видеообзор этого устройства.

Champion C2001

Модель от Champion оснащена двигателем мощностью 230 Вт, который вращает пильную насадку со скоростью 3000 об/мин. Этот станок для заточки цепей бензопил, как и предыдущее устройство, работает с дисками диаметром 145 мм и толщиной 4,5 мм. Посадочное гнездо 22,2 мм. В принципе у этих двух станков диски взаимозаменяемы. Отметим, что здесь угол заточки цепи может производиться в диапазоне от 0° до 40°. При этом сама вращающаяся платформа имеет трещотку, и при переключении вы услышите характерный звук. Снизу под платформой располагается затяжной винт для надежной фиксации цепи.

Сама по себе база с двигателем и заточным диском может менять угол наклона в горизонтальной и вертикальной плоскостях в диапазоне от 40° до 90°. Благодаря этому вы сможете максимально точно настроить прибор для идеальной заточки цепи бензопилы. Здесь есть подсветка, которая дает хороший обзор рабочего участка. Дополнительно в комплекте идет абразивный брусок. В целом это отличная модель за свои деньги.

Чем еще укомплектовать гараж:

• Подготовка под покраску любых поверхностей: выбираем хороший пескоструйный аппарат
• Качаем воздух литрами: лучшие масляные компрессоры 2020

Практические рекомендации для выбора

Прежде чем выбрать станок, какой лучше купить, надо познакомиться с этим инструментом путём изучения технических параметров и рейтингов, а также выслушать советы специалистов, на что обратить внимание. Нужно представлять основные принципы действия, а также заранее определить планируемые объёмы

Основные критерии выбора

1. Характер и условия эксплуатации:

• стационарный или мобильный;
• ручной или полуавтоматический (автоматический).

2. Цена.

При нечастом использовании нет смысла покупать дорогую профессиональную модель.

3. Технические параметры:

• частота оборотов демонстрирует скорость и заточные качества. Для периодического использования достаточно 3000 об/мин. При ежедневной эксплуатации или больших объёмах целесообразно рассматривать инструменты со значениями до 7,5 тыс. об/мин;
• размер абразивного диска определяет назначение: до 145 мм – ручные модели, до 250 мм – стационарные устройства, до 400 мм – агрегаты промышленного назначения.
• мощность определяет частоту применения и мобильность: до 220 Вт популярные модели для бытовых устройств, а профессиональные оборудованы более мощными электродвигателями с целью повышения устойчивости к нагрузкам.

4. Оборудование дополнительными функциями:

• поворот головки шлифования или зажимного блока;
• система охлаждения;
• шлифовка мокрого типа;
• регулирование натяжения;
• подсветка;
• дополнительные функции конкретного изделия.

5. Полнота комплектации:

• само изделие;
• диски точильные разной толщины;
• калибры;
• дополнительные ключи;
• инструкции, пособия, отзывы.

6. Обеспечение безопасности:

• кожух;
• дополнительный экран;
• прозрачный материал вставки для контроля и защиты;
• автоматическое отключение питания.

Типы станков и их преимущества

Заточные станки могут быть ручными и автоматическими. Ручные устройства, в свою очередь, разделяют на стационарные и мобильные. Первые устанавливают на столы или другие поверхности, а вторые — непосредственно на шины бензопил. Цепи не снимают. Передвижные агрегаты крепят к шинам винтами с двух сторон.

На инструменты нанесена специальная шкала (градусная разметка), что позволяет максимально точно выставить нужный угол заточки.

Покупая ручной аппарат, стоит учесть, что в комплекте нет напильников, ведь их размеры зависят от вида цепи, потому их придется докупить отдельно.

Какие преимущества имеют ручные приспособления:

• Стоят существенно меньше, чем автоматические;
• Зубья без проблем можно заточить равномерно и одинаково, так как настроить следует только раз, ориентируясь на самый поврежденный из них;
• Нет необходимости в подключении к электросети;
• Безопасность эксплуатации;
• Цепи будут более долго эксплуатироваться по сравнению с теми, что заточены с применением электроинструмента.

Главное — правильное определение нужного угла в зависимости от целей назначения ряда. Для качественных ручных агрегатов всегда прилагается специальная таблица значений углов. У всех зубьев должна быть одинаковая высота для равномерных распределений нагрузок. Когда хотя бы один из них существенно ниже, то есть высокий риск разрыва именно в том месте.

Главный минус ручного инструментария — нужно потратить много времени для обработки оснастки.

Агрегаты автоматического типа

Электрические приспособления внешне очень напоминают дисковые пилы, но устанавливаются на рамах. На раме расположены двигатель, рукоятка, заточный диск и защитный кожух — вместе это называется подвижная рабочая головка. Также имеются винты, позволяющие регулировать углы заточек, глубину, суппорт, фиксаторы, а снизу — шкала установки задних углов.

Сильные стороны автоматических устройств:

• Заточка не отнимет много времени;
• Если правильно подобрать параметры и соблюдать правила использования, все зубья получатся абсолютно одинаковыми;
• Незначительные размеры при минимальном весе изделий;
• Простота эксплуатации.

Главный недостаток — более быстрый износ цепочки, чем при ручной обработке. Нельзя допускать долгих нагрузок, иначе двигатель перегреется. Кроме того, для работы понадобится много электрической энергии.

Покупать автоматическое обоурдование стоит в тех случаях, если слишком часто производится обработка оснастки в больших количествах. Также без него не обойтись, когда обрабатываются твердосплавные цепи, которые не поддаются ручной обработке.

№8 – Gardenlux (GL) BG100-240

Цена: 2000 рублей

Заточный станок с алюминиевым основанием и двумя заточными дисками в комплекте. Скорость холостого хода составляет 6300 оборотов в минуту, мощность – 240 Вт, таких возможностей хватит для решения задач практически любой сложности, заточка занимает минимум времени и проходит эффективно.

Весит этот красавец всего 2,5 килограмма – легкий и мобильный. Девайс собран на совесть, к тому же на него распространяется гарантия на 12 месяцев – не придется волноваться, что девайс выйдет из строя раньше времени и деньги улетят в трубу.

Вам будет интересно: Топ лучших моделей ноутбуков трансформеров 2020 года

Основной проблемой выглядит очень уж короткий сетевой шнур, розетка должна располагаться в непосредственной близости. В остальном – очень солидно, прекрасное соотношение цены и качества делают девайс одной из самых популярных моделей в 2020 году.

Gardenlux (GL) BG100-240

Как пользоваться станком для заточки цепей бензопил

В процессе эксплуатации у любой бензопилы изнашивается рабочая часть в виде режущих зубьев. При маленьком износе их можно подправить круглым напильником. Заточку на станке цепи бензопилы необходимо производить в том случае, если при выполнении резки древесины необходимо прикладывать большие усилия, при образовании мелких опилок вместо крупной ломкой соломки, появлении пригара на древесине или опилках, выявлении некорректной работы устройства, которое может подскакивать, отходить назад или в сторону.

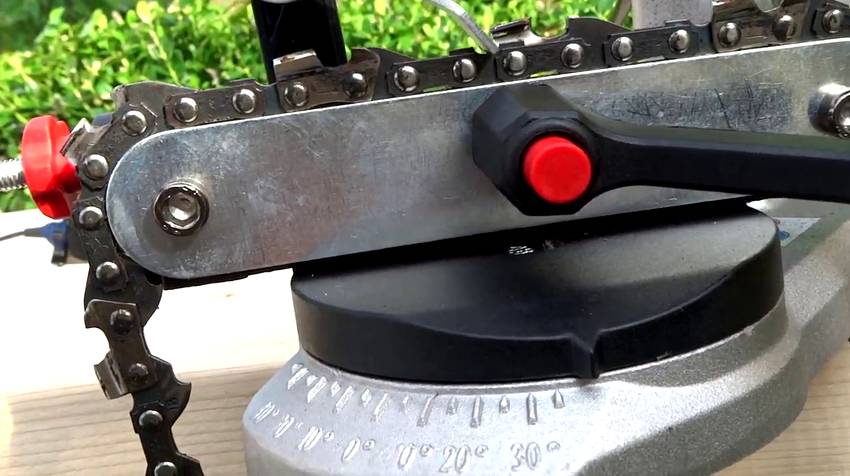

Рабочая часть бензопилы фиксируется на станке при помощи поворотных зажимов

Точильный станок представлен конструкцией, которая по внешнему виду схожа с монтажной отрезной машинкой. Только здесь вместо режущего диска применяется шлифовальный. Для заточки цепи принято использовать точильный круг толщиной 3,5-4 мм. Он фиксируется на раме с подвесной головкой и зажимается специальными крепежными тисками.

Перед выполнением процесса заточки звеньев бензопилы выполняется предварительная настройка станка с выбором угла между цепью и шлифовальным кругом, что определяется шагом зубьев. Заточка своими руками цепей бензопил состоит в формировании торцевого и бокового лезвия и обеспечении правильного зазора между передней частью режущего звена и плоскостью ограничителя глубины. На поверхность зубьев наносятся специальные риски для определения необходимого угла заточки, на основании чего задаются параметры для работы станка.

При помощи поворотных зажимов на станке фиксируется рабочая часть бензопилы. Абразивный диск вращается и последовательно подводится к каждому звену агрегата. Точильный станок позволяет не только натачивать зубья, но и расправлять звенья цепи.

Станок для заточки цепей позволяет как натачивать зубья, так и расправлять звенья цепи

Заточные станки для цепи бензопилы могут быть ручными, полуавтоматическими и автоматическими.

Последствия эксплуатации не заточенной цепи

Если не затачивать своевременно цепь цепной пилы, работать пользователю становится все тяжелее, а спил становится неровным. Такая эксплуатация приведет к таким негативным последствиям, как:

• снижение КПД – распил требует больших физических усилий, соответственно, скорость работы падает;
• повышение расхода топлива – перерасход может достигать 30%;
• снижение срока службы пилы – быстро изнашивается цепная гарнитура, а также перегревается двигатель, что повышает вероятность выхода из строя инструмента;
• риск получения травмы пользователем – при нестабильной работе пилы может порваться цепь.

Как выбрать станок для заточки цепей

1. Типы заточных станков. Все оборудования для заточки цепей электро- и бензопил можно разделить на две категории. В мастерских и производственных цехах используются автоматические устройства, которые быстро и точно выполняют работу. Но они стоят больших денег, занимают много места и требуют особых знаний в настройке. Проще обстоит дело с ручными приспособлениями. Они легки и компактны, отличаются доступной ценой, просты в работе. К минусам следует отнести более длительное время на заточку.
2. Скорость вращения шпинделя. Время и качество заточки во многом зависит от скорости вращения диска. Бытовые приборы демонстрируют диапазон частот от 3000 до 7500 об/мин. Чем мощнее мотор, тем ниже может быть скорость вращения без ущерба для качества заточки.
3. Мощность. Бытовые станки считаются маломощными агрегатами, мощность которых не превышает 220 Вт. Если заточка цепи производится раз в год или реже, то можно остановиться на приборах с моторами 150-160 Вт. При более частом использовании станка лучше выбрать модели с мощностью 200-220 Вт.
4. Заточной круг. Небольшие станки для дома комплектуются компактными абразивными дисками толщиной до 3,5 мм. При этом они могут отличаться наружным и посадочным диаметрами. В ручных моделям наибольшую эффективность демонстрируют заточные круги диаметром 100-145 мм. Замену диска необходимо осуществлять с учетом посадочного размера (10 или 22 мм).
5. Функциональные возможности. Бытовые устройства не отличаются богатым функционалом. Чаще всего в работе требуется удобная и быстрая настройка режущей части станка. Для этого приборы оснащаются механическими регулировками. Главные из них – это угол поворота диска и глубина заточки. Полезной опцией будет возможность регулировки натяжения ременного привода.
6. Безопасность. Заточной станок является потенциально опасным прибором для человека. Во время заточки образуются искры, мелкий абразив разлетается на большое расстояние. Чтобы обезопасить оператора, производители устанавливают на рабочую часть защитные кожухи и экраны. Оптимальным будет наличие прозрачной вставки, чтобы следить за выполнением операции.

Мы отобрали 4 лучших бытовых станка для заточки цепей. Они одобрены экспертным сообществом и получили множество положительных отзывов от российских потребителей.

Технические характеристики станков

Перед тем как выбрать станок для заточки пильных цепей нужно внимательно ознакомиться со всеми техническими характеристиками этого устройства.

Прежде всего, важно обратить внимание на скорость вращения шпинделя, именно она отвечает за скорость и чистоту шлифования. Здесь прослеживается следующая корреляция – с увеличением скорости происходит ускорение процесс заточки

Если планируете открывать собственную мастерскую с профессиональными услугами по заточке цепных пил, то нужно выбирать только те станки, которые обеспечивают скорость более 5000 оборотов в минуту, а если вам достаточно пару раз в месяц пользоваться станком да в личном использовании, то 3000 оборотов будет достаточно.

Не менее важный показатель – мощность электродвигателя. Вращение круга довольно легкая процедура в плане потребления энергии, поэтому подавляющее большинство станков обладает показателем в 260 Вт. Этого вполне хватает, но если эксплуатация требуется постоянная, то выбор должен упасть в сторону более мощных агрегатов.

Важно обратить внимание на размеры поперечника диска, так как многие станки могут работать с дисками до 110 мм в поперечнике, а если вам требуются другие размеры, то лучшим выбором станут комбинированные модели. Ведь именно у них наиболее большой разброс размеров затачиваемого материала

Почему не напильником

Цепь бензопилы можно заточить и вручную. На форумах периодически встречаешь советы по правильной заточке, а также мнение о том, что «все эти ваши станки» — полная ерунда.

Ряд преимуществ, которые даёт заточка на станке, регулярно опровергают данное мнение.

1. Станковая заточка намного быстрее — на одну цепь уходит несколько минут, в то время как опытный человек потратит на среднюю цепь не менее получаса. Ну а новичок и вовсе будет возиться полдня. Ну а время — это всё-таки деньги.
2. Станок позволяет получить точную геометрию заточки, одинаковую на всех звеньях. Вручную подобный результат может получить только тот, кто всю жизнь точил цепи.
3. Станком может воспользоваться даже неопытный пользователь. Для качественной ручной работы необходим навык, который нарабатывается годами.

Как понять, что цепь затупилась

Визуального осмотра часто бывает недостаточно. Из-за постоянного трения о древесину грани цепи всегда блестящие. Определить же остроту на глаз под силу только опытным «пиловодам».

Момент необходимости заточки определяют по характерных изменениях в работе с аппаратом:

• Во время работы пила начинает рваться из рук, не срезая, а цепляя древесные волокна.
• Проходящее полотно не даёт крупной стружки — сыплется мелочь и пыль.
• Рез производится очень медленно, пила увязает в мягком материале и останавливается на месте, не хочет идти вперёд на дубе или ясене.
• После работы чувствуется, что цепь сильно нагрелась.
• Увеличивается расход топлива.

Комбинация нескольких признаков показывает, что пришло время заточки.

Признаки затупления режущей цепи

Еще до того как приступить к заточке цепи, не помешает вначале удостовериться, что она потеряла былую остроту и без ее правления нельзя эффективно работать этим инструментом. Подсказками о том, что цепь действительно затупилась, будут следующие:

• на процесс пиления приходится затрачивать больше времени, чем обычно.
• чтобы распилить какой-либо предмет, приходится прилагать гораздо большие усилия.
• Во время распиловки возникающая стружка имеет темный оттенок, цвет пригорелости, становится мелкой.
• двигатель подвергается повышенной нагрузке, нежели обычно.

Если приходится наблюдать любой из этих симптомов, значит, цепь необходимо заточить. Если этот инструмент приобретался для бытового применения, то такую процедуру, как заточка цепи следует проводить каждый месяц. А вот если бензопила была выбрана для использования в более активном режиме, то чистоту заточки цепи можно увеличить. Следует учесть, что лесорубы занимаются подобной работой каждый день.

Подведение итогов

Таким образом, лучшим станком является устройство, которое по всем характеристикам отвечает заявленным требованиям и имеет положительные отзывы у пользователей. Сравнивая параметры большинства изделий, можно выбрать отличный вариант, новинки из универсальных моделей по доступной цене.

Важно не совершить ошибки при выборе. Следует помнить, что российский рынок предложений почти на 20% наполнен подделками из Китая, копирующими внешние формы инструментов от признанных производителей

Поэтому покупка дешёвого станка, изготовленного неизвестными умельцами, может оказаться неудачным приобретением. В таком случае он не будет отвечать предъявляемым требованиям и не обеспечит обязательства по гарантии.

Решить вопрос – товар какой фирмы лучше брать, можно только путём обращения в магазины или представительства проверенных компаний, имеющие необходимые лицензии. Лучшие производители дорожат репутацией.

Удачных покупок!
