Свайный фундамент с ростверком: устройство своими руками

Разновидности свайных фундаментов с ростверком

По способу погружения в грунт свайный фундамент может быть набивным, забивным или винтовым. Первый вариант представлен бетонными или железобетонными конструкциями. Для их создания арматура предварительно напрягается, что увеличивает трещиностойкость фундамента. Для устройства свай в толще земли необходимо просверлить требуемое количество отверстий заданного диаметра и глубины. В каждое из них вставляется обсадная металлическая или бетонная труба. В нее опускается арматура и вся полость заливается бетоном.

Конструкция может быть выполнена с закрытым или открытым нижним концом. Главным преимуществом такого типа свайного фундамента является высокая несущая способность, простая технология, сниженная себестоимость работ, что связано с минимальными трудозатратами, отсутствие негативного воздействия и вибраций на окружающие сооружения.

Второй вариант предполагает забивание в грунт готовых железобетонных свай. В качестве специальной техники могут быть использованы копры, вибропогружатели и гидравлические сваесдавливающие агрегаты, выбор которых зависит от характеристики грунта, особенностей и глубины забивания свай. Данный тип фундамента применяется в зонах вечной мерзлоты. Забивные элементы могут быть круглой, квадратной или трапециевидной формы. Для увеличения надежности и несущих характеристик сваи могут быть оснащены дополнительными опорными кольцами.

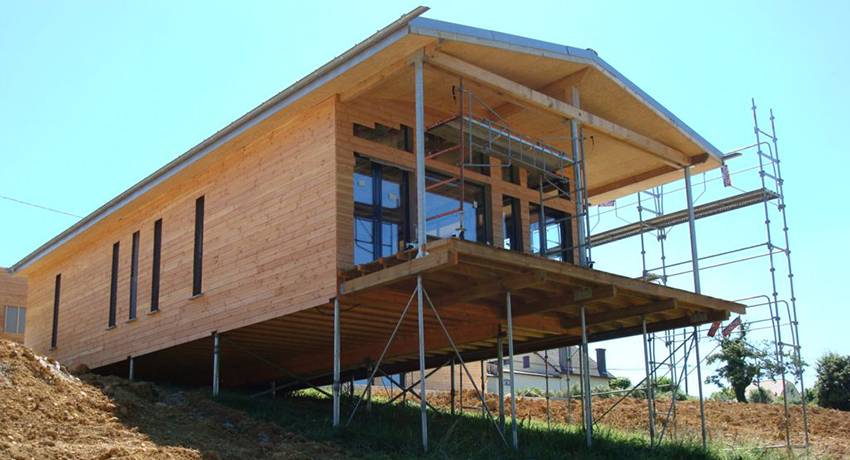

Пример дома на сваях с ростверком

Винтовой ростверковый фундамент: что это такое

Фундамент с ростверком на винтовых сваях является одним из новых вариантов. Конструкция обладает хорошими эксплуатационными характеристиками и может устанавливаться на любом типе грунта. Свая представлена полой трубой, острым наконечником и одной или несколькими лопастями. Наконечник может быть сварным или литым.

Для каждого типа грунта используется определенный вид винтовых свай. Для каменных участков применяют узко-лопастные винтовые сваи, которые имеют особо прочные сварные наконечники и двойные лопасти, что обеспечивает надежное сцепление с грунтом и предотвращает перекос сваи. Для талых и обводненных грунтов применяются сваи с острым литым наконечником и лопастями среднего размера, что является гарантией легкого проникновения элемента в грунт без его разрыхления.

Для вечномерзлых грунтов используют сваи с лопастями небольшого размера, что способствует быстрому введению элемента в грунт без риска перекоса. Наконечник сваи имеет специальную фрезу, изготовленную из особо прочных легированных сталей. Такие элементы отличаются высокой стоимостью.

Ростверк никогда не должен опираться на грунт

Как подготовиться к работе?

Закладка фундамента – ответственный процесс, поскольку от выбора материала и качества монтажа зависит надежность и долговечность проектной конструкции.

С чего начать?

Но, чтобы сэкономить, можно использовать справочную информацию и самостоятельно провести исследование грунта и глубины подземных источников на участке.

Что нужно знать перед проектированием?

Для расчетов железобетонного свайно-ленточного фундамента необходимо знать:

• тип грунта;

• степень пучения почвы;
• точку промерзания;
• залегание поземных источников;
• несущую способность грунта;
• перепады высот на участке;
• климатические условия для региона (количество осадков).

Перед расчетами фундамента необходимо подобрать количество свай. Как правило, опоры устанавливают по углам здания и в местах, где будут пересекаться простенки в доме по проекту.

Приблизительное расстояние между опорами 1,5–3 м. Площадь сечения свай выбирается экспериментальным путем, исходя из несущей способности грунта.

Для выбора параметров рекомендуется воспользоваться справочными данными:

Диаметр буронабивных свай, см	100	150	200	250	300
Площадь основания, см2	79	177	314	490	707
Тип грунта	Несущая способность
Песок крупной фракции	325	701	1350	2050	2350
Песок средней фракции	235	530	942	1472	2120
Мелкий песок, перенасыщенный влагой	197	530	748	1226	1775
Твердая глина	353	795	1413	2208	3180
Пластичная глина	197	353	628	980	1413
Крупнообломочные породы	432	1315	2168	3238	5650

Расчет опор и ростверка

Чтобы заложить надежный фундамент, необходимо провести ряд обязательных предварительных расчетов:

1. Определить суммарные нагрузки с учетом веса стен, перекрытий, кровли, снежного настила и т.п.

2. Найти необходимую опорную площадь, зная вес конструкции и коэффициент надежности. Формула для расчета: S опоры = (М * 1,4)/Н, где:
   • М – суммарная масса сооружения (из п.1),
3. Н – несущая способность грунта (справочная информация),
4. 1,4 – коэффициент надежности.
5. Рассчитать суммарную площадь сечения свай, учитывая их количество.
6. Сравнить результаты вычислений п. 2 и 3.

Если площадь сечения свай больше опорной площади, то выбранные параметры подходят, если меньше – необходимо увеличить площадь опор. Иногда целесообразно увеличить количество столбов (алгоритм расчета не поменяется).

Длину опор выбирают с учетом глубины промерзания грунта. Как правило, железобетонная конструкция должна упираться в твердый несущий слой. Для большинства российских регионов точка промерзания находится на глубине 1,5 м. К этому значению необходимо не забыть добавить высоту цоколя.

Ширина ростверка выбирается таким образом, чтобы это значение превосходило или было равным толщены цоколя или несущих стен.

Необходимые инструменты и материалы

Для строительства свайно-ростверкового фундамента понадобятся такие инструменты и материалы:

• ручной бур или электрическая установка для устройства шурфов;
• смесь для бетонного раствора: песок, щебень, цемент, вода;
• щебень средней фракции для устройства дренажной подушки под ростверк;
• бентонитовый раствор для обмазки стенок скважины;
• листы рубероида для гидроизоляции свай;
• листовой гидроизоляционный материал для ростверка;
• пенополиуретановый утеплитель;
• металлическая арматура для армирования верхней и нижней части фундамента;
• доски, брусья, гвозди и шурупы для изготовления опалубки;
• колышки, лески для разметки участка.

Расчет свайно-ростверкового фундамента

Расчет комбинированного основания с железобетонным ростверком состоит из двух частей:

Расчет свайного поля

Структура и принцип расчета зависит от типа используемых опор. Для винтовых опор при расчете определяется их диаметр, размер лопастей, глубина заложения, расстояние между сваями. Рассчитывая буронабивные опоры необходимо определить глубину, диаметр и шаг, а также произвести дополнительный расчет армирования.

Расчет железобетонного монолитного ростверка

Цель расчета монолитного ростверка свайного фундамента заключается в вычислении продавливания конструкции, ее возможности противостоять изгибающим нагрузкам и определении прочности сечения при воздействии поперечных сил. Процесс расчета подробно описан в СНиП 3.03.01-87, СП «Проектирование и устройство свайных фундаментов» и ГОСТ Р 52086-2003. В сфере частного домостроения производить эти сложные расчеты не целесообразно. Достаточно определить основные размеры обвязки для свайного фундамента:

Глубина заложения ростверка

Глубина заложения напрямую зависит от того, какой тип фундамента был выбран. Напомним, что относительно уровня земли свайно-ростверковый фундамент может быть висячим, повышенным, мелко- и глубоко заглубленным. Свайная часть комбинированного свайно-ростверкового фундамента закладывается как минимум на глубину промерзания почв. Оптимальная глубина заложения ростверка — 10-30 см ниже нулевого уровня. Чем тяжелее масса дома, тем больше должен заглубляться ростверк.

Если ростверк недостаточно заглублен, то фундамент может дать усадку, которая приведет к исчезновению воздушной прослойки между грунтом и монолитной лентой.

Ширина ростверка свайного фундамента

Ширина обвязочной монолитной ленты определяется по формуле:

В = М/L*R

где: В — ширина ленты; М — масса дома (материалы + нагрузки); L — длина ростверка; R – коэффициент несущей способности грунта, определяемый по таблицам в СНиП.

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос

Длина ростверка — это сумма периметра фундамента и несущих стен. Формула подходит для расчета ширины повышенного и заглубленного основания. Еще один способ вычисления ширины обвязочнойленты без использования формулы: ширина равна диаметру используемых свай плюс 25-35 см. Ширина висячего ростверка определяется в ходе сложных расчетов, которые можно произвести при помощи специальных инженерных программ.

Высота ростверка свайного фундамента

Высота зависит от типа стройматериала, из которого будет возводиться дом. Под газобетон достаточно высоты 40 см, для силикатных блоков — 50 см, более тяжелых материалов — 60 см. Относительно ширины высота ростверка должна составлять 90-110%.

Если ростверк будет одновременно являться цоколем дома, то следует сделать его повыше — 50-60 см. Это необходимо для устройства продухов, которые располагаются на высоте 30-40 см от нулевой отметки.

Пример расчета ростверка для свайного фундамента: строится дом из газобетона с длиной несущих стен 100 м на плотных песках с использованием винтовых опор диаметром 108 мм. Масса дома составляет 55 т. Заглубление ростверка, учитывая массу строения, принимаем 0,2 м. Рассчитываем ширину: В = 55 т/100 м * 75. Ширина составляет 41 см (по другому расчету 10,8 см + 30 см = 40,8 см). Высота ростверка будет составлять 40 см, из которых 20 см будет заглублено под землю.

Гидроизоляция свайно-ростверкового фундамента

Основание с ростверками нуждается в гидроизоляции, которая защищает фундамент от влаги. Особенно актуально устройство гидроизоляции для заглубленных свайно-ростверковых фундаментов. Для повышенных ростверков также желательно произвести гидроизоляцию. Различают следующие варианты гидроизоляции:

• обмазочная — обвязка покрывается слоем битумной мастики;
• рулонная — монолитная лента обмазывается тонким слоем мастики, а сверху укладывается рулонная гидроизоляция;
• напыляемая — жидкий состав с водоотталкивающими свойствами (типа «жидкая резина») наносится пульверизатором;
• проникающая – раствор с высокими адгезивными свойствами, которым обрабатывается фундамент для защиты от влаги.

Выбор гидроизоляции зависит от уровня грунтовых вод, типа почв, разновидности ростверка, финансовых возможностей и личных предпочтений владельца. У разных типов гидроизоляции существуют свои достоинства и недостатки, которые рекомендуется учитывать при выборе.

Выполнение работ своими руками при создании фундамента из свай по буронабивной технологии

В такой ситуации работы осуществляются в несколько этапов:

• Осуществление бурения скважины
• Выполнение установки арматурных каркасов
• Проведение заливки бетоном
• Выполнение установки ростверка

Главное правило – перед началом проведения работ осуществляется разбивка фундамента. В эту часть работ входит расположение опор, производится установка границ ростверка. Далее, проводится проектирование ростверка свайного фундамента и начинается забивание опор будущего основания. На данной части работ используются шнур и обновка. Они определят основание и выделят места, где будет начата забивка угловых опор. При изготовлении обмычки используются перемычки и деревянные стойки. При расположении опор основой должен стать расчет.

Перед началом проведения таких работ, как строительство свайный фундамент с ростверком, предварительно рекомендуется зачистить территорию. Потребуется в соответствии с разметкой снять верхний слой плодородной почвы на 15-20 сантиметров.

Бурение может проводиться как ручным, так и электрическим или моторизированным инструментом. Главное выбрать оптимальную модель бура.

В случае использования для создания фундамента свай с уширением в нижней части обязательно необходимо использовать специальный бур, оснащенный откидывающимися ножами. Бурить скважины потребуется обязательно строго вертикально. В выполненную скважину засыпается слой песчаной или гравийной подушки, высота которого составляет от 20 сантиметров.

Далее, с использованием трубы из рубероида осуществляется установка опалубки. Она не позволит уходить в почву цементному молочку и исключает потенциальное будущее повреждение основания сооружения. Рубероид в перспективе станет дополнительной гидроизоляцией.

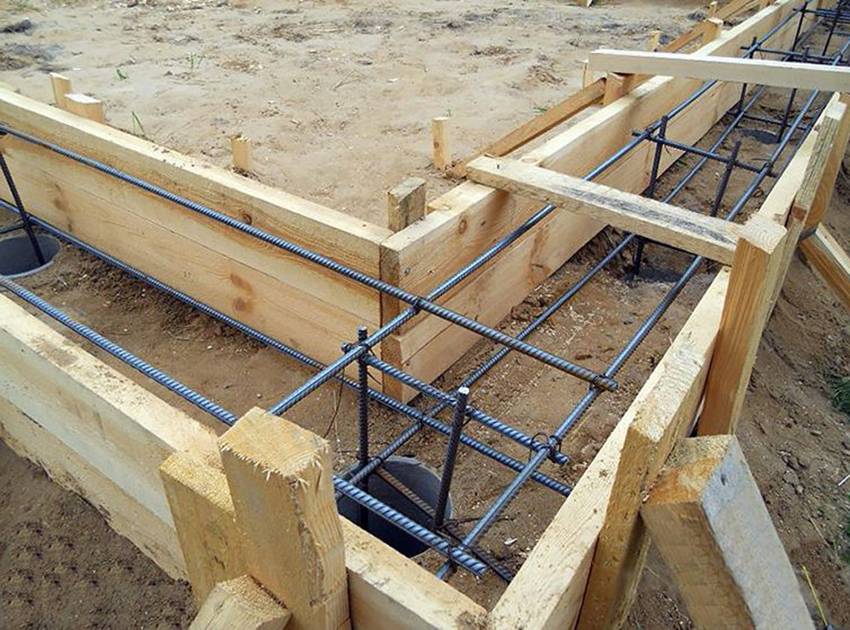

Следующим шагом возведения становится создание арматурного каркаса. Его основой становятся принимающие изгибающую нагрузку вертикальные стержни, имеющие диаметр 10-12 мм. Связывают конструкцию вертикальные хомуты.

Их диаметр составляет 6-8 мм. Созданный арматурный каркас заливается бетоном, имеющим класс В12-В15. Заливка в оптимальном варианте осуществляется в один прием. При этом через каждые 30-50 см бетонной заливки во время перерыва проводится штыкование и трамбовка. Это делается для исключения формирования пустот и появления разрушающих будущую готовую конструкцию пузырьков воздуха. Проводить работы лучше всего при температуре воздуха около 20оС.

Что такое свайно-ростверковый фундамент

Свайный фундамент, наверное, представляют себе все: это некоторое количество свай, заглубленных в грунт до уровня несущего слоя или ниже уровня промерзания. В чистом виде этот тип фундамента используется редко. Виной тому своеобразная конструкция, которая не позволяет перераспределять между сваями нагрузку от дома. Потому свайный фундамент в основном делают под срубы из бревна или бруса, иногда — под каркасные постройки. Эти типы стройматериала, из-за своих особенностей, сами перераспределяют нагрузку. С домами из других материалов они совместимы плохо.

Зато их усовершенствованный вид — свайный фундамент с ростверком — лишен многих недостатков и может использоваться и под кирпичные, и под блочные постройки.  В них все опоры завязаны при помощи ленты из металла или железобетона (бетона) в единую конструкцию. Эта лента и называется ростверком.

Так выглядит свайно-ростверковый фундамент вынутый из земли

Ростверк — это часть фундамента, объединяющая оголовки свай и служащая опорой для стен. Именно ростверк принимает, и за счет замкнутой конструкции, перераспределяет нагрузку, передавая ее на сваи.  Он может быть металлическим, деревянным, бетонным или железобетонным. По типу исполнения бетонные (железобетонные) ростверки бывают низкими и высокими.

Различают свайные фундаменты с высоким и низки ростверком

Высокий ростверк находится выше уровня земли. Чаще всего его делают из металла — швеллеров большого сечения или квадратных металлических труб. Еще делают такой ростверк из бетона, но его устройство сложнее: приходится придумывать, как залить ленту на расстоянии от земли.

Как работает ростверк и что он дает

Любой дом в разных частях будет давать разную нагрузку: отделка, мебель, санфаянс, другие вещи размещены неравномерно. Следовательно, и нагрузка от разных его частей будет разной. Ростверк принимает на себя эти неравномерные нагрузки и перераспределяет их. Сваям уже передается «выровненная» нагрузка.

Чем отличаются свайные и свайно-ростверковые фундаменты (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Чем это хорошо? Тем, что при одинаковой нагруженности свай, меньше шансов на то, что они будут усаживаться неравномерно. А неравномерная усадка ведет, как известно, к трещинам в фундаменте и стенах. Потому свайно-ростверковый фундамент более стабилен. Хотя главный недостаток свайных фундаментов остается: мы не можем знать, что за грунт находится под каждой из свай.  Потому спрогнозировать их поведение нереально. Именно поэтому их не очень любят архитекторы: гарантировать многолетнюю эксплуатацию дома невозможно.

Ленточный фундамент на сваях

Более предсказуемы в этом плане низкие ростверки. Они начинаются обычно ниже уровня земли и отливаются из армированного (или нет — зависит от проекта) бетона. Причем арматура свай связывается с арматурой ростверка.

В этом случае ростверк — это мелкозаглубенный ленточный фундамент и изготавливается он по той же технологии. Отличается тем, что имеет жесткую связь со сваями, что в разы повышает надежность и устойчивость конструкции. Еще такие фундаменты называют ленточными на сваях или свайно-ленточными. Такая конструкция является почти идеальной: сочетает в себе плюсы свайного и ленточного фундамента, в значительной мере компенсируя их недостатки.

Устройство свайно-ленточного фундамента (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Как он работает? Нагрузка от дома передается на ленту. Благодаря наличию продольной арматуры перераспределяется по всей площади. Так как лента опирается и на грунт, то часть нагрузки передается ему, остальная приходится на сваи. При этом нагрузка и усадка равномерны: их «выравнивает» лента.

О монолитных ленточных фундаментах можно прочесть в этой статье.

В зимнее время, когда начинают на фундамент воздействовать силы пучения, проявляются все плюсы свайно-ленточного фундамента. Если дом стоит на пучнистых грунтах, их глубина заложения ниже уровня замерзания, очень сложно представить условия, при которых дом перекости или он даст неравномерную усадку.

При воздействии сил пучения на ленту, «пятки» свай, да и они сами, не дают возможности грунтам сдвинуть фундамент. Потому ленточно-свайные фундаменты — отличный выбор на сильно пучнистых почвах. Затраты при этом гораздо выше, чем при строительстве обычного свайного фундамента, но намного ниже, чем при строительстве ленты ниже глубины промерзания.

Преимущества конструкции

Фундамент с буронабивными сваями и монолитным ростверком – наилучший вариант объединения двух технологий (бетонный армопояс и свайное основание), которые в тандеме обеспечивают наилучшие эксплуатационные характеристики. Прежде, чем обустраивать фундамент данного типа, необходимо изучить его особенности.

Основные достоинства свайного фундамента с ростверком:

• Высокая несущая способность – конструкция выдерживает нагрузки здания из любого материала, а проложенная гидроизоляция позволяет сделать сооружение практически неуязвимым для внешних негативных факторов.
• Отсутствие разрушительного влияния процесса строительства на соседние здания – строить дом можно даже рядом с другими сооружениями.
• Возможность построить надежный прочный дом в сложных геологических условиях – на болотистых участках, в местах высокого пролегания грунтовых вод, в пучинистом грунте.
• Простота технологии, минимальный объем земляных работ.
• Отсутствие в необходимости привлекать квалифицированных специалистов (при условии умения выполнить расчеты, все продумать), тяжелую технику – все работы проводятся непосредственно на строительном объекте.
• Прочность – обеспечивается тем, что сваи забивают глубоко, ниже глубины промерзания грунта.
• Возможность обустроить фундамент на буронабивных сваях с ростверком на сложных участках – где есть уклоны, когда не хочется портить окружающий рельеф.
• Выбор любого материала для строительства здания – даже самого массивного.
• Невысокая стоимость в сравнении с другими видами фундамента с похожими свойства и параметрами.
• Высокая скорость строительства – фундамент сооружается за 4-7 дней.

Классификация

От вида ростверка, уложенного на свайный или столбчатый фундамент, зависит долговечность, эргономичность и эстетичность сооружения. Поэтому к его выбору необходимо отнестись край не серьезно.

Классифицируется ростверк по:

• месту расположения;
• конструкции;
• материалу.

Виды объекта по месту расположения

По месту расположения существует три вида ростверка.

1.Высокий тип фундамента. Он отличается целесообразностью, так как располагается в 15–25 см., а то и выше от поверхности земли. За счёт этого создаётся дополнительная вентиляция пола, что исключает сырость и появление плесени.

Также эта конструкция позволяет попасть под сооружение, чтобы проверить целостность основания жилища и при необходимости без проблем его отремонтировать. К тому же пустота под полом является дополнительной зоной для хранения, например, садового инвентаря или для просушки урожая.

Есть и недостаток: в доме с высоким ростверком нельзя сделать подвальное помещение, поэтому погреб нужно сооружать отдельно.

2.Низкий тип ростверка. Объекты этого типа сооружаются в уровень с поверхностью земли. Из-под опалубки вынимается 20 см грунта, чтобы плита или балки находились над воздушной «подушкой», но при этом не касались почвы.

Благодаря такой конструкции отсутствует пространство под жилищем, которое не «ворует» тепло, что позволяет значительно сэкономить на теплоизоляционном материале. Правда, придётся немножко потратиться, чтобы изолировать «подушку», иначе ростверк будет лежать на грунте, что приведёт к осыпанию земли в открытое пространство.

3.Заглубленный тип основания. Этот вариант пользуется большой популярностью, так как помещение получается очень тёплым, комфортным, надёжным, долговечным, безопасным. Выполняется он следующим образом: копается траншея, монтируются сваи или столбы, делается опалубка и заливается бетон. Этот тип базиса превосходен даже для домов в несколько этажей.

Оптимальным является объект, устроенный на уровне земли, поскольку он равномерно распределяет нагрузку на несущую плоскость.

Виды сооружения по конструкции

Конструктивно существует три вида фундамента, но мы рассмотрим два.

1. Монолитный вид. Он представляет собой цельную плиту или замкнутую балку. Монолитный ростверк чаще всего используется при малоэтажном строительстве.
2. Сборный вид. Он представляет собой «конструктор», состоящий из деталей, оборудованных крепежной системой. Применяется он в основном для строительства промышленных зданий и многоэтажных сооружений. Для частного домостроения сборная категория не подходит, так как её изготовление очень трудоёмкое и затратное.

Безупречный вариант для частного строительства – это монолитный вариант, например, из швеллера или армированного бетона. О нём и речь далее.

Разновидности основания по материалу

По материалу существует четыре вида.

1. Деревянный. Он безупречен для древесных домов и срубов. Отличается надёжностью, прочностью, экологичностью, безопасностью. Но в то же время требуется обработка противопожарными, гидроизоляционными и антисептическими составами.
2. Железобетонный. Он изготавливается из стальной арматуры и бетона, которые, сочетаясь, обеспечивают долговечность, износостойкость, прочность и надёжность всему объекту.

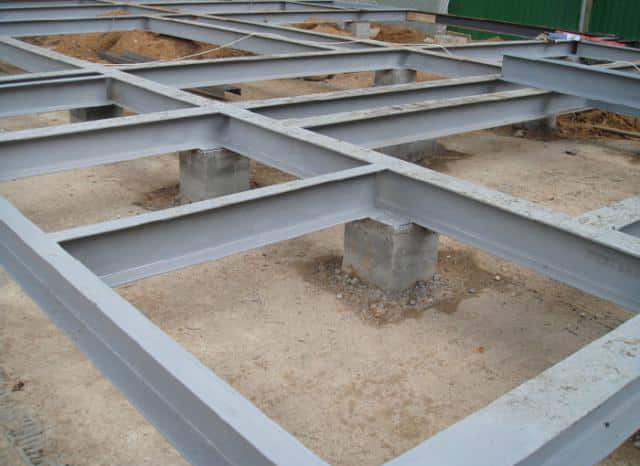

3. Металлический. Он прочен и надёжен. Ростверк безупречен для фундамента на винтовых сваях. А вот для базиса на буронабивных опорах – это не самый лучший вариант. Кроме того, ростверк из металла требует наличия грузоподъёмной техники (попробуйте разложить и точно выставить двутавровые балки).
4. Бетонный. Специалисты крайне негативно к нему относятся, так как устройство работает на изгиб (вот Вам статья), а его возникновение приводит к растрескиванию бетона. Ростверк применяется исключительно для небольших зданий при наличии множества опор.

Оптимальный вариант – железобетонные виды или сварные металлические (для каркасных домов).

Как построить своими руками?

Строительство свайно-ростверкового основания начинается с разметки участка: на площадку переносят размеры будущей постройки, а также обозначают места установки опор.

Технологические этапы возведения буронабивного фундамента с ленточным ростверком:

1. Бурение скважин.
2. Устройство опалубки.
3. Монтаж каркаса из армирующих прутьев в шурфе.
4. Заливка опоры бетонным раствором.
5. Гидроизоляция верхней части опор.
6. Монтаж опалубки под ростверк.
7. Устройство гидроизоляционного материала внутри опалубки.
8. Монтаж армирующего каркаса для ленты.
9. Связка армированных прутьев свай и ростверка.
10. Заливка бетона под ростверк.

Алгоритм строительства винтового свайного-ростверкового основания с металлическими конструктивными элементами:

• ввинчивание опор на глубину ниже линии промерзания, пока конец трубы не упрется в твердые породы;
• заливка бетонном полости внутри винтовой сваи для увеличения прочности и недопущения образования конденсата в трубе;
• обрезка свай, выступающих над почвой, на одном уровне;
• приваривание оголовков;
• сваривание каркаса из металлических элементов для ростверка;
• приваривание обвязки к оголовкам, укрепление уголками и заклепками;
• покрытие металлической конструкции несколькими слоями гидроизоляции.

Порядок строительства винтовых железобетонных свай:

1. Устройство небольших углублений в почве под опоры.
2. Ввинчивание железобетонных свай.
3. Монтаж опалубки под ленту.
4. Устройство гидроизолирующего слоя внутри опалубки.
5. Монтаж армирующего каркаса под ростверк.
6. Связка армированных прутьев свай и ростверка.
7. Заливка бетона под ленту.

Инструкция по возведению свайно-ростверкового фундамента своими руками — в этой статье, по армированию конструкции — в этой, по гидроизоляции основания — в этой. О возведении свайного фундамента с монолитным ростверком можно узнать здесь, о стоимости строительства — тут.
