Как в бане сделать теплый пол

Водяной пол с подогревом

Для устройства пола с водяным обогревом наиболее применимы трубы из:

  • металлопластика;
  • полиэтилена;
  • стали.

Конструкция любого теплого пола с водяным обогревом состоит из разводки труб, находящихся между основанием и половым покрытием, согласно четко установленной схеме.

Помимо воды также можно использовать такие теплоносители, как:

  • антифриз;
  • этиленгликоль;
  • другие специальные растворы.

Для минимизации теплопотерь, трубы прокладываются на теплоизолирующий материал, а для улучшения теплоотдачи пола, под трубами следует поместить алюминиевую фольгу.

Укладка труб такого пола производится двумя способами:

  1. Укладка труб меандрами или «змейкой». Данный способ сравнительно трудоемкий, профессионалы не советуют выбирать данный способ монтажа, не имея определенных навыков и сноровки. Недостаток метода в том, что на поверхности пола возникает большое колебание температур. У входа в помещение температура пола самая высокая, так как подача воды или другого теплоносителя осуществляется с одной стороны, а в глубине помещения пол становится холоднее, так как выходит остывшая вода через «обратку».
  2. Укладка труб спиралью или «улиткой». Способ укладки более прост и преимущественен в том, что тепло по полу распределяется равномерно. За годы применения систем теплого пола в строительстве, данный способ зарекомендовал себя, как самый работающий и наиболее надежный.

Укладка труб может производиться:

  • по деревянному основанию;
  • с бетонной заливкой;
  • с применением полистирольных плит со специальными пазами.

Структура пола вместе с теплоизоляцией

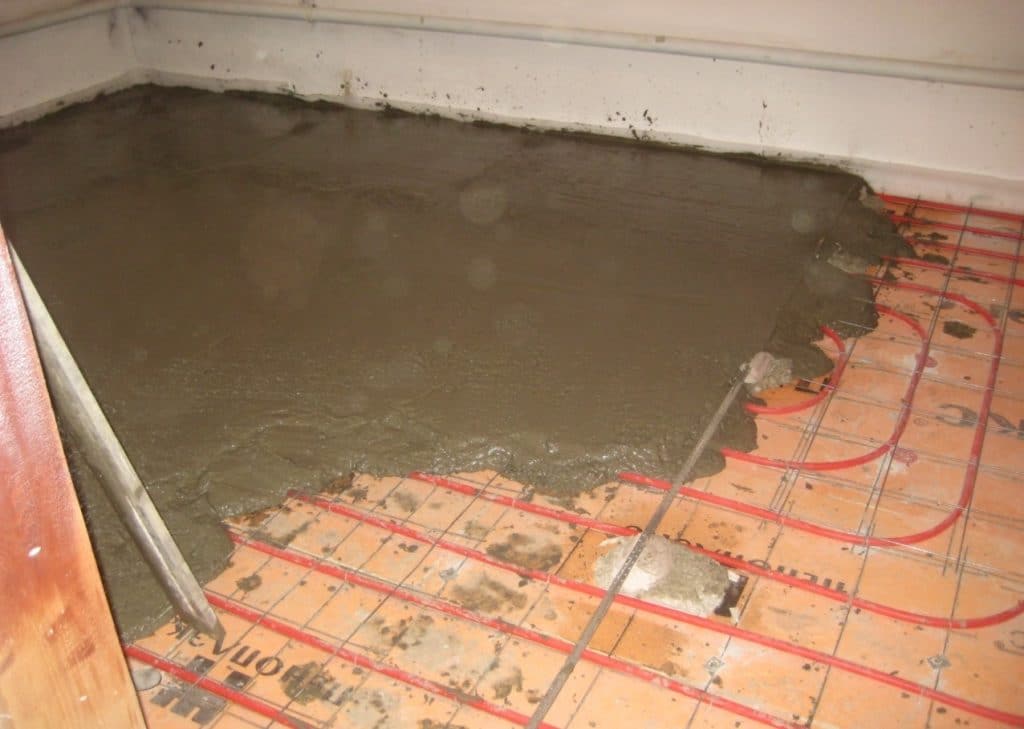

Бетонирование тёплого пола

Сегодня самый сложный метод утепления – бетонный пол. И ещё на стадии его формирования учитываются некоторые нюансы теплоизоляции. И чтобы в будущем у вас сохранялась возможность устроить тёплый пол в бане своими руками и без кардинальных переделок, необходимо разобраться в структуре утеплённой стяжки.

Сначала следует заливка фундамента, затем кладётся бетонная плита. Её покрывает гидрозащита, на которую затем устраивают утеплитель. Потом приходит черёд бетонной прослойки с армирующими элементами. Здесь можно уложить тёплый пол и заключительное покрытие.

Чтобы состав получился с максимальной теплоизоляцией, в него нужно внедрить керамзит. Также можно после каждого бетонного слоя стелить специальный изолятор.

Теплые полы водяного типа

Пол состоит из труб, замкнутых в единую систему, по ним движется подогретая жидкость. Данный тип требует оборудования котла для прогрева теплоносителя и насоса, который будет двигать жидкость. В качестве теплоносителя для системы может служить антифриз либо этиленгликоль, однако самой распространенной жидкостью остается вода.

Внимание! Если вода в качестве теплоносителя замерзнет в системе, это может спровоцировать ее поломку. Ремонт пола является сложной процедурой, потому что непросто найти очаг поломки, протечки

Как правило, приходится снимать всю отделку и стяжку, потом заново ее укладывать. В отличие от электрического пола укладка водяного обойдется дороже, но в течение пяти лет расходы на систему окупятся, и такой тип подогрева станет выгодным, нежели первый

Ремонт пола является сложной процедурой, потому что непросто найти очаг поломки, протечки. Как правило, приходится снимать всю отделку и стяжку, потом заново ее укладывать. В отличие от электрического пола укладка водяного обойдется дороже, но в течение пяти лет расходы на систему окупятся, и такой тип подогрева станет выгодным, нежели первый.

Инструкция по изготовлению

Изготовление трубопровода для обогрева пола в банных помещениях выполняется в несколько этапов. Первым из них идет подготовка, после которой можно начинать основные монтажные работы.

Подготовка

Подготовка основания под монтаж теплого пола:

  1. Снять слой почвы под помещениями, где будет установлен отопительный контур. Закопать канализационную трубу для стока жидкости в заранее подготовленную яму возле бани.
  2. Сверху засыпать слой щебня, смешанного с песком. Утрамбовать прослойку.
  3. Засыпать слой керамзита толщиной 20 см, который будет выполнять роль утеплителя.

После выполнения подготовки можно приступать к монтажным работам.

Монтаж

Этапы монтажа:

  1. Проверить основание на наличие неровностей. Трещины, углубления замазать цементным раствором. Бугры сбить молотком.
  2. Убрать грязь, мусор, пыль.
  3. Положить двойной слой гидроизоляции. Для этого бетонная поверхность заливается расплавленным битумом. Поверх него укладывается слой рубероида. Отдельные полосы должны быть расположены внахлест друг на друга.
  4. Процедура с битумом, рубероидом повторяется.
  5. Укладывается теплоизоляция. Лучше использовать пеноплекс. Толщина слоя — 5 см.
  6. Поверх утеплителя положить армирующую сетку.
  7. Демпферной лентой обклеить периметр стен. Она предназначена для компенсации температурных расширений, которым будет подвергаться стяжка.
  8. Расположить трубы согласно выбранному методу. Хомутами закрепить их на армирующей сетке.

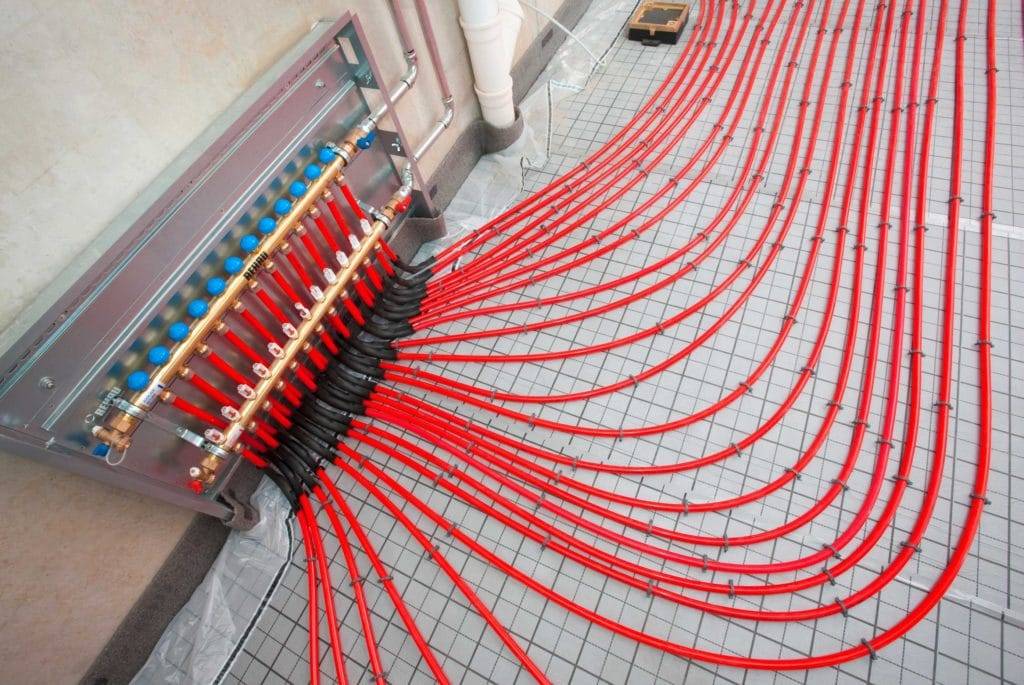

  9. Подключить трубопровод к коллектору. Запустить систему, чтобы проверить герметичность соединения основных элементов.
  10. Установить трубы, по которым будет стекать вода, накапливающаяся на полу банного помещения.
  11. Замешать цементный раствор, залить стяжку.

Останется дождаться застывания цемента, прежде чем начинать обкладывать бетонную поверхность плиткой. Кладка должна выполняться под углом, по направлению к сливным отверстиям для воды.

Запуск и проверка системы

Выполнять пробный запуск системы нужно до заливки бетона. После выполнения основных монтажных работ, декоративной отделки пола необходимо растопить печь, подождать некоторое время для проверки работоспособности отопительных контуров.

Многим людям не нравится, что полы в банных помещениях остаются холодными даже при полном прогревании бани. Это не только вызывает дискомфорт при ходьбе без обуви, но и портит микроклимат. Чтобы восстановить уровень комфорта, можно установить водную систему подогрева пола, которая будет работать от банной печи.

Преимущества и недостатки

Теплый пол от печи под стяжку имеет много преимуществ:

  1. в первую очередь можно говорить об экономии на топливе. Также такой пол легко обслуживать и монтировать;
  2. теплоотдача на высоком уровне, при этом расход энергии минимальный. Помещение прогревается, равномерно охватывая всю площадь;
  3. одна печь сможет одновременно обогревать сразу несколько комнат;
  4. срок эксплуатации такого пола достаточно длительный.

Есть свои недостатки. Например, для комнаты с огромной квадратурой надо применить большой объем теплоносителя, а чтобы его нагреть потребуется много времени.

Теплый пол в бане от печки

Элементы системы «теплый пол»

Комплектация системы теплого пола, работающего от печи в бане, будет несколько отличаться от той, что используется в доме. К основным элементам относят следующее.

Таблица. Основные комплектующие для «теплого пола»

ИллюстрацияОписание
Контур для теплого полаВ качестве контура, по которому движется теплоноситель, используют трубы из сшитого полиэтилена, благодаря их повышенной термостойкости и длительному сроку службы. Трубы из полипропилена прослужат еще больше – около 50 лет. Трубы из меди или нержавеющей стали (в виде гофры) имеют отличные эксплуатационные характеристики, но их стоимость довольно высока. Эффективность работы всей системы зависит от правильной укладки контура, соблюдения шага и радиуса поворота труб. Фиксируют контур разными способами (между бобышек матов, в специальных углублениях на матах, жгутами к теплоизолятору или пластиковыми скобами). Затем трубы заливают бетонным раствором.
Смесительный узелПечь не устроена таким образом, чтобы обеспечивать нагрев теплоносителя до определенной температуры. Вода нагревается до состояния кипятка. В контур ее заливать нельзя. Поэтому необходимо установить смесительный узел, с помощью которого кипяток будет смешиваться с остывшей обраткой до комфортных 40 градусов.
Смесительный узел позволяет выполнить регулировку и настройку, а также поддержание в автоматическом режиме необходимой температуры воды в контурах.
ТеплообменникЭто емкость, расположенная над топкой, в которой происходит нагрев жидкости.
Циркуляционный насосЧтобы обеспечить равномерное распределение и движение воды в контурах используют циркуляционный насос. Он создает необходимое давление в трубопроводе.
От площади помещения зависит мощность прибора.
Система водоотведенияПри изготовлении конструкции пола в бетонной стяжке необходимо оборудовать сливное отверстие, через которое вода будет уходить через трубу в канализацию. Поэтому пол в бане должен иметь уклон в сторону сливного отверстия или трапа.

контур для теплого пола
Смесительный узел
Циркуляционный насос

Монтаж в стяжку

Перед тем как приступать к монтажу пирога теплого пола, необходимо на бумаге выполнить расчеты и схему укладки контура, места расположения оборудования – смесительного узла, насоса, емкости теплообменника. Схема позволит вычислить длину контура и определиться с количеством материала.

Самый надежный и оптимальный способ устройства теплого пола в бане – в бетонную стяжку. Главное соблюдать технологию изготовления раствора и его высушивания – на это потребуется не менее 28 дней. В этот период пользоваться теплым полом нельзя. Работоспособность системы следует проверить до заливки стяжки.

Таблица. Пошаговая инструкция монтажа теплого пола

Иллюстрация
Описание
Структура черновой стяжки
Первым шагом будет подготовка основания и системы водоотведения (ее расположение также следует отразить на схеме). Грунт выравнивают и трамбуют. Закладывают трубы, по которым вода будет отводиться в канализацию. Затем засыпают песок и щебень (подушка имеет толщину 15 см), трамбуют. Насыпают утеплитель-керамзит толщиной 15-20 см. Заливают черновую стяжку.
Структура черновой стяжки
Гидроизоляцию пола в бане можно выполнить при помощи битума и рубероида. Это наиболее бюджетный способ. Поверхность бетонной стяжки смазывают расплавленным битумом, затем укладывают листы рубероида с нахлестом 10 см. Затем изготавливают еще один такой же слой. Битум можно заменить гидроизоляционной мастикой – это позволит отказаться от рубероида и выполнить работы быстрее.
Укладка утеплителя
Монтируют плитный утеплитель высокой плотности (экструдированный пенополистирол или пеноплекс). Толщина плит должна быть не менее 50 мм

Важно контролировать, чтобы сохранялся уклон в сторону сливного отверстия.
Арматурная сетка
По утеплителю укладывают арматурную стеку.
Демпферная лента
По периметру помещения вдоль стен фиксируют демпферную ленту.
Фиксация контура
При помощи пластиковых хомутов контур с учетом выбранной схемы закрепляется к армирующей сетке. На этом этапе необходимо смонтировать остальное оборудование, выполнить подсоединение и запустить теплоноситель по трубам, чтобы во время определить ошибки монтажа, если они есть.
Заливка стяжки
В процессе заливки стяжки в контурах должно поддерживаться давление

Запускать систему следует после полного высыхания стяжки.

Финальное оформление

После установки утепляющего пола приходит очередь обустройства верхнего покрытия. От него зависит санитарное состояние банных помещений, а также их эстетичный вид. В каждой комнате применяется свой тип лицевого покрытия.

Для моечной комнаты лучше всего подходит керамическая плитка или керамогранита. Эти материалы обладают хорошими гидроизолирующими и теплопроводными свойствами, они долговечны и очень практичны во время уборки.

Предбанник и раздевалку лучше оформлять ламинатом или линолеумом. Последний вариант считается бюджетным. Но следует учитывать, что отдельные разновидности линолеума, сильно нагреваясь, выделяют ядовитые газы.

Не забудьте обустроить внутренней дизайн вашей бани, для обеспечения полноты эстетической красоты

Не рекомендуется отделка банных помещений паркетом, как и любое оформление из дерева. Регулярно намокая и высыхая, дерево теряет форму и растрескивается. Кроме того, это прекрасный теплоизолятор и поэтому не подходит для покрытия тёплого пола.

Устройство тёплого пола в бане доступно каждому желающему. Требуется лишь выбрать самый рациональный вариант конструкции, оптимальный по финансовым вложениям, установке и техническому обслуживанию, не пожалеть времени на его установку, и комфортные условия во время банных процедур гарантированы.

Создание водяного пола

Металлопластиковые трубы для тёплого пола

Водяной тёплый пол в бане, его устройство схоже со стандартной отопительной системой:

  1. Действует котёл, от него нагревается тепловой носитель.
  2. Устроены трубы по специальной схеме. По ним тепловой носитель и циркулирует.
  3. Обязательное условие – наличие насоса.

Подходящие виды труб для создания обозначенного пола:

  • из металла
  • из пластика
  • из меди
  • из металллопластика
  • гофрированные

Тепловым носителем могут служить: вода и антифризы.

Чаще всего применяется вода. Но если в бане нет отопления, то она может замёрзнуть. Поэтому в таких случаях сразу используется антифриз для отопительных систем. Если этого не сделать, вам придётся чинить водяную технологию тёплого пола. Это отнимет много усилий и средств.

Её ремонт очень сложен. Это является одним из главных минусов данной технологии. Другие недочёты:

  1. Большие траты.
  2. Расчёт и монтаж повышенной сложности.
  3. Очень трудный процесс контролирования температуры.

А её достоинства таковы:

  1. Скромные расходы в процессе эксплуатации.
  2. Приличная надёжность.

Особенности системы

При установке в бане водяного тёплого пола функционирующего от дровяной печи, нет необходимости устанавливать котёл. Однако над топкой, нужно соорудить теплообменник. Для этого подойдёт любой бак из нержавеющей стали не склонной к коррозии. От него протягивается контур в помещение, где будет монтироваться тёплый пол.

Для возврата отработанной жидкости в бак, потребуется установить небольшой насос. Без него, конструкция будет работать лишь, когда печка находится, нижи уровня полового покрытия. Диаметр трубы при такой схеме нужно брать равным 16 мм, обычные 24-ех миллиметровые не подойдут.

Основной особенностью печной напольной конструкции является отсутствие возможности регулировки температурного уровня. Рекомендованная температура тёплых полов в бане — 40 градусов, от печи же теплоноситель будет нагреваться до состояния кипятка.

Видео

Поэтому, требуется сделать смесительный блок, в котором горячая вода будет смешиваться с уже отработанной, тем самым достигая нужного температурного уровня.

Поскольку установить большую ёмкость в печи нет возможности, то можно около неё разместить аккумуляторный бак, и протянуть стальные трубы от него к теплообменнику.

В мойке

Моечная является одним из важных помещений в бане. Для правильного ее обустройства требуется учесть много нюансов, поскольку любая ошибка может испортить конечный результат

Важно грамотно решить вопрос, как сделать теплый пол в мойке или помывочной бани

Чтобы напольное покрытие служило в течение длительного времени следует учитывать следующие требования:

  • быстрый отвод воды (для этого делается наклон и слив);
  • качественное проветривание для быстрого просушивания;
  • устойчивость покрытия к влажности и повышенной температуре;
  • исключить сквозняки.

Стоит рассмотреть все варианты полов, которые можно применять в моечной, и выбрать из них самый оптимальный. Обычно в деревянных постройках делают деревянный или бетонный. Древесина дает комфорт и хорошую теплоизоляцию. Бетон служит в течение длительного времени.

Теплый пол в помывочной деревянной бани применяют:

  • электрический;
  • инфракрасный;
  • водяной.

Водяной теплый пол выше остальных вариантов из-за высоты применяемых труб. Их можно запитывать горячей водой от общего нагревательного прибора. Стоит помнить о необходимости их постоянного нагрева в холодный период во избежание заморозки системы.

Применение электрического пола имеет определенные требования, поскольку необходимо исключить опасность поражения электрическим током.

В мойке бани идеально справляется с задачей обогрева помещения инфракрасный теплый пол, обладает отличной гидроизоляцией, что исключает опасность при качественной изоляции всех токонесущих соединений.

Для покрытия пола в моечном отделении бани применяют деревянные доски или керамическую плитку.

При укладывании досок в банной моечной возможно применение двух вариантов:

  • не протекающие — доски плотно укладывают друг к другу под небольшим наклоном для слива воды в специальное отверстие, откуда вода по трубопроводу выводится из помещения;
  • протекающие — слив воды обеспечивают небольшие зазоры между досками.

Для обустройства теплого пола подходит только первый вариант.

Пол из керамической плитки также выкладывается без промежутков с небольшим наклоном в сторону слива.

Под такой поверхностью легко оборудовать теплый пол, который позволит сделать нахождение в помещении более комфортным, а так же будет способствовать устранению застоя воды и качественному просушиванию пола. Теплый пол кардинальным образом решает задачу обогрева помещения. Такой вариант отопления отличается экономичностью и улучшением комфортности банного помещения.

Как монтировать

Процесс монтажа теплого пола в бане практически не отличается от его оборудования в прочих комнатах

Единственное, на что стоит обратить повышенное внимание — качественная тепло- и гидроизоляция

Монтаж водяного пола может осуществляться несколькими способами:

  • теплый пол, расположенный на деревянной основе;
  • размещение труб под стяжкой из бетона.

В больших помещениях отдают предпочтение бетонному полу, в маленьких — деревянному.

Водяные трубы располагают аналогично парной “улиткой” или “змейкой”.

Важно, чтобы температура воды, циркулирующей внутри труб не превышала отметку в 55°С. Поскольку температура воды в нагревательном баке значительно выше, требуется применение коллектора, для ее доведения до требуемой

В коллекторе происходит перемешивание отработанной воды с горячей. В таком случае нагрев пола будет идеальным.

Водяную трубу укладывают от наружных стен, учитывая, что оптимальный шаг равен 30 см.

Для установки инфракрасного теплого пола:

  • выполняют теплоизоляцию;
  • укладывают и фиксируют инфракрасную плёнку;
  • тщательно изолируют все стыки;
  • проверяют уровень сопротивления;
  • укладывают сверху напольное покрытие.

Эксплуатация: плюсы и минусы

При использовании водяного теплого пола в мойке наблюдаются следующее преимущество:

пониженное потребление электричества в сравнении с электрическим полом за одинаковый период времени.

Недостатки присутствуют следующие:

  • сложность установки;
  • теплый пол нагревается только в случае работы водонагревательного котла или печи, которая обеспечивает работу парилки;
  • в мороз при отсутствии постоянного нагрева, жидкость в контуре замерзает. Для предотвращения этого рекомендуется использовать гофрированную нержавеющую или полипропиленовую трубу.

Инфракрасный пленочный пол лишен перечисленных недостатков. Его плюсами являются:

  • быстрый нагрев помещение;
  • отсутствие необходимости постоянной работы системы;
  • довольно экономный расход электроэнергии по причине нерегулярной работы.

Методы укладки

Существует два варианта укладки труб отопления для обогрева пола:

  1. Змейка — метод подходящий для комнат площадью не более 10 квадратных метров. Если же установить такую конструкцию в большой комнате, прогреваться будет только одна ее часть. Остальной участок пола будет холодным.
  2. Улитка – наиболее популярный метод укладки труб отопления. Позволяет равномерно прогревать напольные покрытия по всей площади. В системе не возникает перепадов давления.

Для бань больше подойдет метод укладки трубопровода змейкой, поскольку банные помещения имеют небольшую площадь.


Теплый пол змейкой

Варианты устройства пола

Внимание! Основная особенность банного помещения – высокая влажность. При устройстве электрической системы обогрева следует уделять повышенное внимание гидроизоляции, а деревянные составляющие (черновой пол, лаги, покрытие) обрабатывать антипиреном

При устройстве электрической системы обогрева следует уделять повышенное внимание гидроизоляции, а деревянные составляющие (черновой пол, лаги, покрытие) обрабатывать антипиреном. Есть две основных конструкции электрических полов: кабельный (конвекционный) и пленочный (инфракрасный)

Есть две основных конструкции электрических полов: кабельный (конвекционный) и пленочный (инфракрасный).

Кабельный

Рекомендуемая мощность кабельных полов для бань – 250 ватт на метр квадратный. Кабели используются одножильные и двухжильные.

Предпочтительный вариант – двухжильный, его проще устанавливать: не требуется подсоединять оба конца, на втором конце монтируют торцевую муфту-заглушку. Но электромагнитное излучение у двухжильного провода выше.

Удобный вариант пола кабельного типа – маты. Мат – это плита теплоизолятора, в которой уже проложен кабель. Монтаж получается быстрее и проще.

Минусы кабельных полов:

  • сложный монтаж, необходимо устройство стяжки;
  • энергопотребление выше, чем у пленочных полов;
  • при повреждении кабеля в одной точке выходит из строя вся конструкция.

Плюсы: высокая надежность системы, возможность регулировки температурного режима, приемлемость для любых видов покрытий.

Инфракрасный

Пленочный пол – это скатанная в рулон термопленка, состоящая из гибких карбоновых полосок толщиной 0,3 миллиметра. Полоски запаяны в защитную полимерную оболочку.

Достоинства пленки:

  • можно использовать без стяжки (хотя для механической надежности и лучшей герметичности стяжку лучше сделать);
  • параллельное подключение элементов: если один вышел из строя, на общую работоспособность это не повлияет;
  • электромагнитное излучение отсутствует, а инфракрасное считается безвредным;
  • высокая прочность: можно класть под керамогранит и клинкер.

Минус: гидростойкость ниже, чем у кабельных полов. Лучше использовать для относительно сухих помещений – предбанника, комнаты отдыха.

  Технология укладки электрического теплого пола под плитку

Кроме самого кабеля (или рулона с пленкой) в комплектацию пола входят термостат и температурный датчик. Датчик монтируют в пол под стяжку или покрытие, термостат располагают неподалеку на стене.

Варианты монтажа

Тёплый пол в бане по грунту выполняют с использованием двух стяжек, черновой и покрывающей. В случае пленочного пола без верхней стяжки можно обойтись.

При устройстве теплого пола по лагам между самими лагами укладывают утеплитель. А сверху на лаги – арматурную сетку. Она должна изолировать древесину от контакта с кабелем. Поверх сетки кладут кабель.

При укладке кабеля поверх чернового пола (например, в каркасной бане) пирог может выглядеть так:

  • основа – листы OSB, поверх которых прибиты лаги;
  • гидроизоляционно-ветрозащитная мембрана;
  • утеплитель между лагами;
  • второй слой OSB;
  • пенополистирольные маты;
  • пароизоляционная мембрана;
  • армированная стяжка;
  • сетка и кабель;
  • чистовая стяжка;
  • плитка.

Покрытие

Для напольных покрытий в банях традиционно используются древесные материалы. Но у древесины низкая теплопроводность, теплый пол с таким покрытием малоэффективен.

К тому же напольная доска имеет свойство рассыхаться от повышенных температур. Можно приобрести для пола влагостойкий ламинат, существуют специальные модели для теплых полов.

Но оптимальный вариант – электрический теплый пол в бане под плитку. У плиточных покрытий высокая термостойкость, они влагостойкие, хорошо проводят тепло.

Для укладки следует выбирать напольную плитку, ее износостойкость выше

И обращать внимание на остальные характеристики

Теплый пол без активного обогрева

По сути, следует избавиться лишь от неприятного ощущения холодного пола, когда тепло резко отбирается от ног и распределяется по плитке или деревянной поверхности пола. В дополнение к этому желательно справиться со сквозняками и неприятным слоем холодного воздуха, стелящимся по поверхности пола.

Получается, что достаточно выполнить два требования:

  • снизить теплопроводность пола;
  • снизить до минимума теплоемкость напольного покрытия.

С первой задачей справляется утепление пола в бане любым удобным способом: ЭППС, или пенопласт, уложенный между лаг, керамзитобетон или засыпка керамзита и т.д.

Обеспечить низкую теплоемкость напольного покрытия помогают:

  • пробковое дерево;
  • мягкие породы деревьев с хорошей просушкой и защитой от влаги;
  • натуральный линолеум;
  • пеностекло;
  • керамоизол, керамический теплоизоляционный материал;
  • мягкая плитка из полимеров.

Собственно, кроме древесины видеть перечисленные материалы в бане непривычно. Однако они действительно могут помочь справиться с проблемой и хорошо вписаться в обстановку.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
