Тиски: делаем самостоятельно – варианты и разновидности, схемы, реализация

Инструкция по изготовлению тисков: вариант №2

Самодельные тиски не требуют сложных конструкторских разработок и расчетов. Можно воспользоваться многочисленными фото и чертежами подобных устройств, которые легко найти в интернете. Достаточно простая, но в то же время очень эффективная конструкция создается на основе металлических труб.

Как известно, трубы, используемые для монтажа водо- и газопроводов, выпускаются с таким расчетом, что изделие определенного диаметра плотно входит в трубу последующего типоразмера. Именно эта особенность труб позволяет использовать их для такого устройства, как самодельные слесарные тиски. Наглядный чертеж, фото и описание процесса изготовления помогут самостоятельно изготовить данные тиски.

Чертеж самодельных тисков. Ниже два фото с готовым изделием

Конструктивными элементами, из которых будут состоять самодельные тиски, являются:

  • отрезок металлической трубы, который будет выступать в роли внутренней подвижной части приспособления;
  • отрезок металлической трубы следующего типоразмера, который будет служить внешней неподвижной частью;
  • ходовая гайка с диаметром резьбы М16;
  • ходовой винт с диаметром резьбы М16;
  • вороток, за счет которого ходовому винту будет сообщаться вращение;
  • передняя и задняя опоры, за счет которых неподвижная труба будет фиксироваться на основании;
  • отрезки трубы прямоугольного профиля (будущие зажимные губки тисков);
  • две стопорные гайки с диаметрами резьбы М16 и М18.

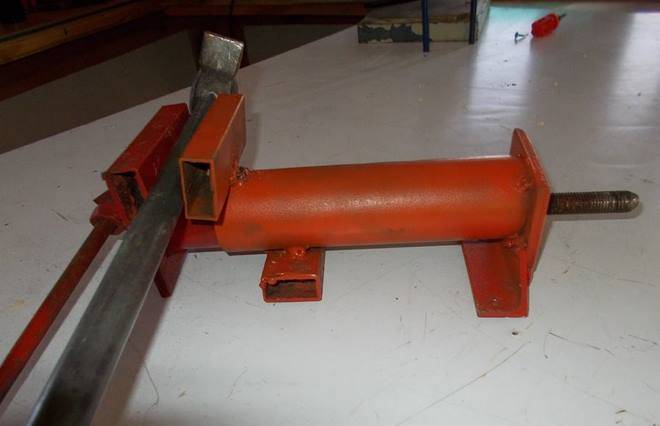

Две основные части тисков (подвижная и неподвижная)

Изготавливать такие тиски своими руками начинают с того, что к торцу отрезка трубы большего диаметра, которая будет выступать в роли неподвижного элемента, приваривают фланец. В центральное отверстие фланца должна быть вварена гайка с резьбой М16. К торцу отрезка подвижной трубы меньшего диаметра также приваривается фланец с центральным отверстием, в которое будет пропущен ходовой винт.

На некотором расстоянии от края ходового винта к нему приваривается гайка М18 (она станет фиксирующим элементом). После этого конец ходового винта, к которому приварена гайка, необходимо пропустить через внутреннюю часть подвижной трубы и вставить его в отверстие во фланце. При этом гайка должна прижаться к фланцу с его внутренней стороны.

Тиски в сборе (на фото в них зажат молоток)

На конец ходового винта, выступивший с наружной стороны фланца, надевается шайба и навинчивается гайка М16, которая затем приваривается к винту. Между внутренней гайкой и поверхностью фланца также должна быть установлена шайба, что необходимо для уменьшения силы трения. Чтобы правильно выполнить этот этап изготовления самодельных тисков, лучше ориентироваться на соответствующее видео.

После того как подвижный узел тисков собран, следует вставить его в неподвижную трубу большего диаметра и вкрутить второй конец ходового винта в гайку второго фланца. Чтобы соединить ходовой винт с воротком, к его концу, выступающему со стороны подвижной трубы, можно приварить гайку или шайбу, в отверстия которых и будет пропущен вороток.

Зажимные губки таких тисков можно сделать из отрезков прямоугольных труб, которые привариваются к подвижной и неподвижной частям. Чтобы придать конструкции устойчивость, к нижней части неподвижной трубы привариваются две опоры, в качестве которых могут быть использованы уголки или прямоугольные трубы.

Внутренняя труба в процессе вращения ходового винта также может вращаться, что делает использование таких тисков очень неудобным. Чтобы этого не происходило, в верхней части неподвижной трубы можно сделать продольную прорезь, а в подвижную трубу вкрутить винт-фиксатор, который будет перемещаться по этой прорези и предотвращать вращение подвижной части.

На многих фото самодельных тисков подобной конструкции представлены устройства, подвижная и неподвижная части которых изготовлены из труб квадратного или прямоугольного профиля. Использование таких труб также позволяет избежать вращения подвижной части тисков.

Если не планируется сильно нагружать тиски, то вполне можно изготовить их из дерева по несложной схеме

Разновидности тисков: какие выбрать приспособления для разных работ

Существует несколько типов тисков, которые классифицируют по различным параметрам. Один из главных распознавательных элементов – это тип зажимного механизма. Исходя из этого фактора, различают следующие разновидности тисков:

  • винтовые;
  • клинообразные;
  • с установленной диафрагмой;
  • эксцентричные;
  • с пневматическим устройством.

В зависимости от предназначения тиски подразделяют на такие виды:

  • столярные;
  • слесарные;
  • станочные;
  • ручные.

С учетом используемого материала данные приспособления также делятся на виды. Столярные тиски для верстака чаще всего изготавливают из дерева, а слесарные – из металла.

Тиски бывают клинообразные, винтовые, эксцентричные и с пневматическим устройством

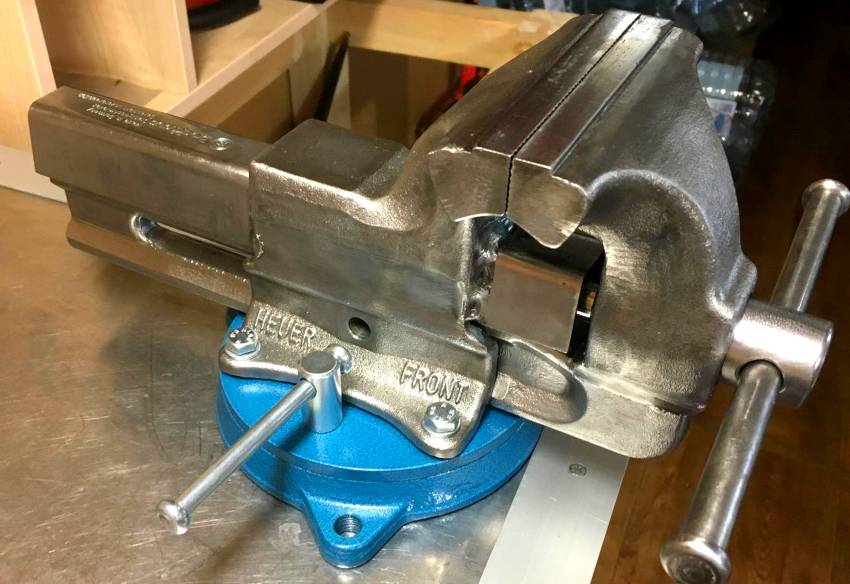

Слесарные тиски – это самый распространенный вид рассматриваемого инструмента. Данные приспособления имеют свои подвиды, они различаются размерами, а точнее – шириной губок. Этот показатель может варьироваться от 63 до 200 мм. Маленькие тиски используют в основном для домашних целей. Их крепят при помощи нижнего винта-струбцины на маленьком станке, но чаще – на столике или обычной табуретке. Более габаритные тиски устанавливают в промышленных цехах и больших мастерских с целью обработки крупных деталей.

Тиски слесарные: цена, особенности и разновидности

Тиски для слесарных работ – необходимая деталь в любом промышленном цеху. Такое оборудование обязательно присутствует в мастерской опытного, уважающего себя мастера. При этом в зависимости от формы, вида крепления и обрабатываемого материала их подразделяют на несколько видов.

Трубные тиски используют для крепления труб либо же цилиндрических деталей.

Главное преимущество поворотных тисков заключается в возможности фиксации детали в необходимой плоскости и под нужным углом для организации рабочего процесса. С их помощью можно осуществлять обработку наиболее труднодоступных деталей и их участков. В то же время на обычных тисках такое сделать практически невозможно. Как и все установки этого типа, поворотные изделия могут быть стационарными – это верстачные столярные тиски, которые крепят на столы-верстаки. Другой подтип – тиски со встроенной струбциной для крепления к столу.

Тиски для слесарных работ являются необходимым инструментом не только в промышленном цеху, но и в домашней мастерской

Гидравлические тиски предназначены для обеспечения более надёжной фиксации особо крупных деталей. Зажим в них осуществляется под давлением сжатого воздуха. В основном такие инструменты устанавливают на крупных промышленных предприятиях. Цена столярных тисков данного типа высокая, а устройство довольно сложное, поэтому инструмент не предназначен для домашних мастерских.

Самоцентрирующиеся тиски необходимы на высокоточных производствах, то есть там, где требуется точная фиксация детали в определенном положении. Обычно строение тисков такого типа предполагает наличие подшипниковой основы.

Особенности и разновидности столярных тисков

Столярные тиски используют для обработки деталей из древесины. Такой вид работ специфический, поэтому предполагает особую конструкцию самого инструмента, отличную от устройства слесарных тисков. Наиболее часто столярные тиски изготавливают из цельной древесины, а фиксацию деталей производят при помощи деревянных губок для тисков. В связи с этим они должны быть шире, чем у слесарных тисков, кроме того, предполагают значительно большую площадь зажима.

Столярные тиски наиболее часто имеют одну основу, но с двумя направляющими. С их помощью происходит удерживание подвижной губки, что позволяет не допускать перекосов. При этом направляющие могут быть неотъемлемой частью верстака либо же сниматься при необходимости.

Столярные тиски предназначены для обработки деревянных и пластиковых заготовок

Столярные тиски также классифицируют исходя из технологии, применяемой в процессе активизации винта. По этому признаку они могут быть ручными или пневматическими. Если же в классификации учитываются особенности конструкции, то тиски подразделяются на поворотные и неповоротные.

Как уже упоминалось выше, столярные модели служат для обработки деревянных и пластиковых заготовок. Поэтому на губках вмонтированы детали из дерева, что помогает избежать следов от зажима. При фронтальном креплении устройства появляется шанс работать вертикально с фиксированными деталями.

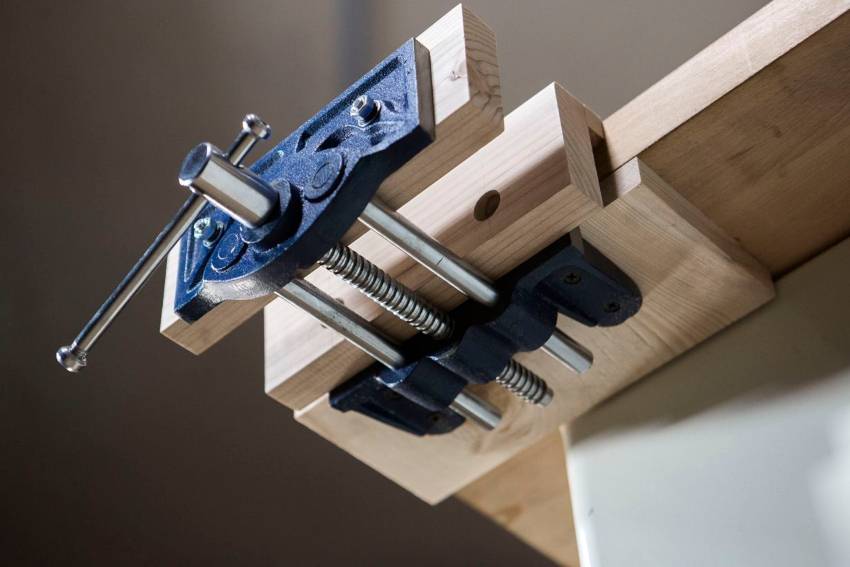

Рекомендации, как сделать самодельные столярные тиски для верстака своими руками

Если вы решили оборудовать собственную мастерскую, верстак или рабочий стол, то могут однозначно понадобиться самодельные тиски. Это сравнительно несложное дело, а сделанный верстак или мастерская прослужат вам длительное время. Следует подробнее изучить вопрос о том, как сделать слесарные тиски своими руками и какие нюансы сопровождают этот процесс.

Если вам необходимы столярные тиски для верстака, которые являются по-настоящему мощными, то лучше всего подойдет двухвинтовая модификация указанного устройства. Фаркоповые болты М20 дают усилие в несколько тонн, что является прекрасным вариантом для таких тисков. Порядок сборки такого устройства следующий:

  • Подготавливаем все необходимые инструменты;
  • Делаем соответствующие прорези и отверстия;
  • Вставляем болты и повороты;
  • Проверяем тиски на прочность и работоспособность.

Пошаговый и подробный инструктаж по сборке и самостоятельному созданию тисков для мастерской и верстака имеются на специализированных ресурсах и форумах в виде фотографий и рекомендаций.

Мини-тиски Моксона

Для уже готовых рабочих столов очень удобно сделать мини-тиски Моксона. Для начала понадобятся следующие материалы и инструменты:

  • Заготовки из дерева;
  • Винты, гайки и шайба;
  • Кожа для тисков;
  • Настольная пила и фрезер;
  • Наждачная бумага;
  • Долото и клей.

После того как заготовка была обрезана, необходимо отшлифовать края с помощью наждачной бумаги. Закругляем края колес сверлом и все той же наждачной бумагой. Чтобы изготовить винты, необходимо приобрести длинный резьбовой стержень и разрезать на две части металлические заготовки.

После этого необходимо вставить гайки в отверстия. Наклеиваете кожу на зажимы и убираете все лишнее. Защита поверхности обеспечивается тунговым маслом.

Оно, в отличие от других средств для пропитки древесины, полимизируется внутри и снаружи дерева с быстрым проникновением в нижние слои.

После того как масло высохнет, останется соединить все получившиеся части вместе — и тиски будут готовы к использованию.

Их также легко изготовить своими руками. Для начала необходимо разрезать по размеру фанеру. Две гайки приварить к плоской панели для резьбового направляющего и прикрепить под столом винтами, так как это добавит стабильности рассматриваемой конструкции

Очень важно все грамотно выровнять, в противном случае она работать не будет

После этого необходимо зубилом сделать выемку под гайку. На наружном замке просверливаете отверстие глубиной 3 см. Поэтому толщина фанеры должна быть равна 3 см.

Деревянная конструкция

Она является копией обычных тисков, только сделана из дерева. Из металлических деталей здесь следует использовать только винт длиной 45 см и толщиной 8 см. Подходит массированная фанера из сосны, хорошо просушенная.

Губки тисков делают из отдельных блоков, которые впоследствии склеивают вместе. Для придания им окончательной формы отшлифуйте их края наждачной бумагой. При этом для одного блока стоит выбрать более толстое дерево.

Это компенсирует пространство между подвижной и неподвижной частями. Ручка через головку должна проходить в отверстие свободно, затем добавляем набалдашник и наковальню.

По окончании снимите крепежные винты, покройте элементы тисков двумя слоями масляного полиуретана и оставьте сохнуть на всю ночь. Прикрепите болтами тиски к рабочему столу.

Дубовые тиски

Дизайн данной конструкции основан на старинных чертежах, корпус сделан из дубовой шпалы. Губки можно вырезать вручную или с помощью пилы. Канавки продалбливают вниз с обеих сторон от основания. Кронштейны добавляют прочности задней губке и хорошо крепят ее к основанию.

Верх тройника находится сверху прижимного болта. Также понадобятся большой болт и квадратная головка, закрепляемая в пазе корпуса в основании тисков. С каждой стороны основания внизу следует добавить стальную полосу, которая защитит боковые кронштейны от изнашивания.

Сделать самодельные тиски, как видим, оказывается, не так уж и сложно. В Интернете имеется немало сайтов и статей, которые подробно рассказывают об изготовлении устройств для различных верстаков и рабочих столов.

Очень интересным является изготовление дубовых тисков, так как для них является идеальной массивная сосновая фанера. Хорошим дополнением является стальная полоса, так как она предотвращает изнашивание кронштейнов и тисков в целом.

Удачной работы и изготовления самодельных верстаков!

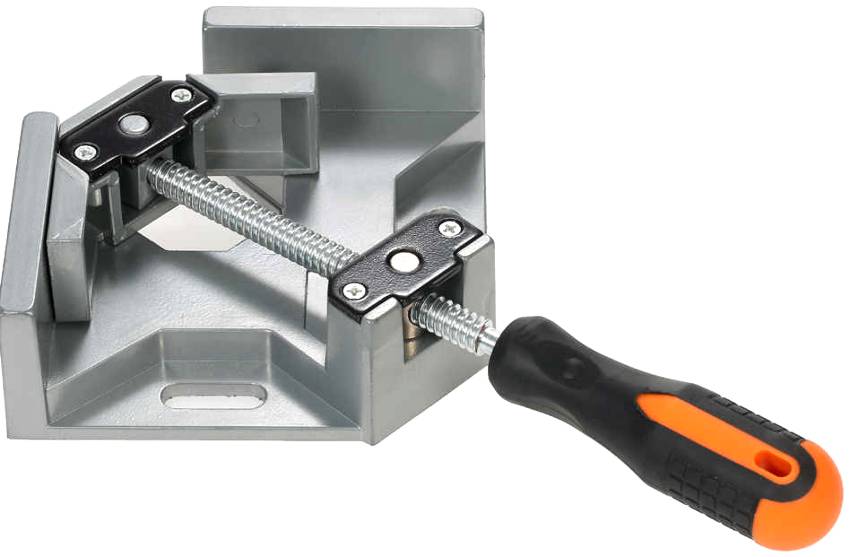

Виды слесарных тисков

Кроме надежной опоры, вы должны четко понимать, какие виды работ вы будете выполнять, и соотносить выбор настольных тисков с ними. В первую очередь это касается материала корпуса. На постсоветском пространстве чаще им является чугун.

Этот материал твердый, износостойкий, но довольно хрупкий. Поэтому если вы не собираетесь гнуть при помощи кувалды толстые стальные заготовки без серьезного предварительного их нагрева, то смело берите такие тиски, а если собираетесь, то лучше поищите стальные.

Если вам нужно будет в таких настольных тисках регулярно крепить заготовки цилиндрической формы, то желательно изготовить накладку на губку с треугольным вырезом. А если подобные операции будут довольно частыми, то советуем рассмотреть варианты конструктивного исполнения слесарных тисков, несколько отличные от стандартных.

Вообще, если говорить о функциональности слесарных тисков, то в первую очередь стоит подумать о размерах. Если вы точно знаете, что вам не придется работать с габаритными деталями, то не платите за лишний металл, а возможно рассмотрите даже компактные станочные тиски.

Или наоборот – возможен вариант работы с крупногабаритными деталями, но без особых усилий при их обработке. Тогда можно рассматривать вариант тисков с возможностью предварительного раздвигания губок без использования ходового винта.

Если у вас нет верстака, и также в перечне работ больше операций, не требующих приложения грубой физической силы к обрабатываемым деталям, то вариант с настольными тисками, закрепляемыми при помощи различных струбцин – ваш.

OLYMPUS DIGITAL CAMERA

Slesarnye-tiski-4

Slesarnye-tiski-11

Правда, последние – минитиски, лучше иметь в хозяйстве в качестве дополнительных. Большие детали в них не зажмешь, да и серьезных усилий к обрабатываемой заготовке не приложишь – недостаточно усилий прижима струбцины для удержания самих тисочков, но изготовить ключик от замка по образцу – самое то.

Кроме того такие тисочки иногда бывают незаменимы, если надо отвернуть прикипевшую гайку, когда вы можете использовать их в качестве ручного инструмента. Несмотря на миниатюрные размеры, прижим губок у них очень неплохой.

Также стоит упомянуть о небольших тисках на шаровом шарнире, которые служат для удобства обработки совсем небольших деталей сложной конфигурации, позволяющие производить обработку различных поверхностей детали с одного закрепления.

Понятно, что усилия прижима шарового шарнира не хватит на серьезные физические нагрузки, так что такие тиски пригодны для довольно специфических видов работ. Такими же, на наш взгляд не очень серьезными, будут тисочки с креплением при помощи присоски.

Для их более ли менее надежного закрепления нужна либо хорошо отполированная поверхность, либо стекло. На других поверхностях надежно закрепить их вряд ли удастся. И функционал у них также невелик.

Для всех типов слесарных тисков вам, очевидно, пригодятся дополнительные накладки для закрепления деталей из мягких материалов.

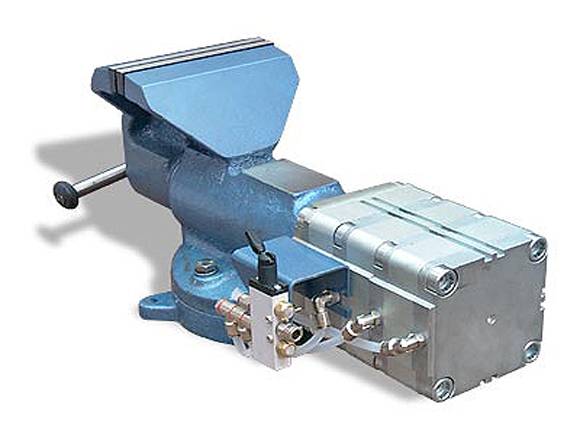

Некоторые настольные  тиски имеют пневмопривод, значительно облегчающий процесс закрепления заготовки.

Но если у вас дома не слесарное мини производство, то вряд ли такие тиски вам пригодятся.

Что еще важно знать при выборе слесарных тисков? Достаточно много нареканий от пользователей на китайские тиски с чугунными корпусами, снабженных струбцинами для крепления – часто отламываются, поэтому, если хотите дешевые тиски из поднебесной, то лучше подберите из стали. Выбирайте тиски, у которых при максимально разведенных губках наименьший люфт между деталями корпуса

Также, если вам для работы не нужен поворотный механизм в основании тисков, выберите модель без него: и деньги сэкономите, и жесткость конструкции выше

Выбирайте тиски, у которых при максимально разведенных губках наименьший люфт между деталями корпуса. Также, если вам для работы не нужен поворотный механизм в основании тисков, выберите модель без него: и деньги сэкономите, и жесткость конструкции выше.

Делаем лягушку

Уличный турник своими руками: чертежи c размерами, пошаговая инструкция

Ювелирные тиски в любительских работах, как сказано выше, в большинстве случаев заменимы тисками-лягушкой; их же можно зажимать в обычные тиски. Лучший ее самодельный вариант – если у ваших пассатижей или др. плоскогубцев сломалась рукоять, вверху на рис. Для сверловки губок плоскогубцев нужно приобрести твердосплавное спиральное сверло – обычное по металлу их не возьмет.

Самодельные тиски-“лягушки” (слесарные зажимы с фиксацией)

Простая замена, если пассатижи все никак не ломаются, тиски-лягушка из дубовых или буковых брусков, стальной скобы, накладных губок из стального уголка и крепежа, внизу слева на рис. Вариант попрочнее – лягушка из дверной или малой амбарной петли, внизу справа. Но над ней придется попыхтеть, пользуясь обычными тисками. Возможно, заготовку придется отпустить, нагрев докрасна и затем медленно остудив.

Способы окрашивания

Рассчитав необходимое количество краски и праймера, приступают к выбору способа окраски. Как покрасить рабицу и сэкономить на материале? На практике применяют четыре варианта:

  1. С помощью кисти. Самый затратный способ с точки зрения времени и расхода материала. Кисть выбирают мягкую, шириной не более 100 мм. Чтобы уменьшить потери, рекомендуется обмакивать в краску только самый кончик инструмента. Размазывая красящий состав по сетке, контролируют подтеки. Их нужно сразу подбирать полусухой кистью. При всем старании, подтеков и капель на земле, при использовании кисти, не избежать.
  2. С помощью валика. Быстро и качественно покрасить забор, используя валик, можно только с напарником, производя синхронные движения с внутренней и внешней стороны ограждения. Как и в случае с кисточкой, краски на инструмент набирают немного, тщательно прокатывают на кювете и, прижав валики с двух сторон друг к другу, одновременно прокатывают. Таким образом, все ячейки полностью прокрашиваются.
  3. С помощью краскопульта. Самый затратный по расходу материала способ. Краска для сетки рабицы распрыскивается с расстояния 30-40 см. Чтобы не запачкать краской растения и постройки, рекомендуется с противоположной стороны устанавливать заграждающий щит из фанеры или картона.
  4. С помощью меховой рукавицы. Несколько экстравагантный, но эффективный способ для работы с ячеистыми изделиями. Меховая рукавица выворачивается мехом наружу и используется в качестве кисти. Этот способ также сопряжен с повышенным расходом материала – краска пропитывает толстую рукавицу, накапливаясь в ней. Для защиты рук рекомендуется надевать резиновые перчатки.

Первобытные из чурбака

Большинство операций по обработке материалов требуют закрепления заготовки, а собственные руки-ноги для этого отнюдь не самое подходящее приспособление. Поэтому начнем с тисков из деревянного чурбака. Для их изготовления понадобится 4+ гвоздя сотки или 150-200 мм и топор. Продольная пила также не помешает, если есть. Вид такого приспособления у современного человека вызовет то ли смех, то ли ужас, но пращуры каменного века пролили бы над ним слезу умиления – тиски из чурбака достаточно надежно держат заготовки неправильной форм почти что из любого материала.

Как сделать тиски из деревянного чурбака, показано на рис.:


Как сделать простейшие тиски из деревянного чурбака

Кусок бревна/полена из хорошей прямослойной древесины раскалывается (распиливается) как показано слева на рис; кривоватый скол можно грубо подтесать на плоскость. Неподвижная губка и упорная пятка крепятся к «станине» гвоздями; древние крепили их острыми щепками твердого дерева. Гвозди вбиваются наискось, чтобы усилие зажима их более тянуло, чем гнуло.

Подвижная губка свободно скользит по станине. Прижим – клиновый; клином может быть подтесанный на конце сук или пара их. Некоторая сноровка требуется, чтобы правильно подтесать клин(ья): слишком острый опрокинет подвижную губку на обрабатываемую деталь, а слишком тупой выдавит ее (губку) вверх. Но зажатая заготовка за счет упругости и вязкости дерева держится вполне надежно. Так надежно, что для освобождения заготовки приходится выбивать клин.

Изготовление ручки для тисков и упоров

Верстак и зажимные приспособления: а, в – клиновые зажимы для обработки кромки доски; б – зажим для обработки торцов доски; г – столярные тиски.

Заготовку под ручку можно сделать из деревянной цилиндрической детали достаточной длины. Она должна быть немного уже, чем отверстие в тисках, предназначенное для установки ручки. Также потребуется коронка по дереву шире на 15-20 мм, чем цилиндрическая деталь. С помощью коронки из фанеры нужно вырезать 2 шайбы. В торцах палки необходимо просверлить отверстия, в которые будут вкручены шурупы, закрепляющие шайбы. Сначала крепится 1 шайба, а когда ручка будет установлена в отверстие в тисках – вторая.

Далее изготавливаются упоры из деревянных обрезков круглой формы и квадратных заготовок из фанеры большой толщины. В центре квадратика требуется просверлить отверстие, соответствующее по размеру отверстиям, предварительно сделанным в столешнице. По глубине они должны доходить до середины квадратика. В выемку в квадратике помещается круглый обрезок и прикручивается шурупом. Необходимо изготовить 4 таких упора. На этом работы по изготовлению верстака завершены.

Таким образом, столярный стол можно сделать своими руками. При этом необходимо учитывать особенности подобной конструкции и выполнять все операции с точностью и аккуратностью. В результате можно создать идеально подходящий мастеру стол с учетом индивидуальных пожеланий. Подобный верстак будет функциональным, удобным и практичным.

Изготовить надежные и удобные в работе тиски своими руками несложно. Необходимость в этом может быть вызвана не только желанием сэкономить на приобретении серийной модели, но также потребностью в использовании зажимного приспособления, которое позволит более эффективно решать задачи, которые на него возложены.

Серийные модели тисков, хотя и являются универсальными, не всегда способны обеспечить высокую точность фиксации деталей, они достаточно громоздкие и отличаются значительным весом.

Самодельные слесарные тиски могут мало чем отличаться от фабричных как по внешнему виду, так и по надежности

Любой человек, проводящий много времени в своей домашней мастерской, подтвердит, что обойтись в ней без такого приспособления, как тиски, достаточно сложно. Без зажимного устройства трудно выполнять различные операции с деталями из металла, дерева и пластика. Использование тисков гарантирует не только высокую точность и эффективность операций сверления, фрезерования и др., но и безопасность оператора станка. Если нет желания или возможности приобретать серийную модель такого устройства, то вполне можно изготовить тиски своими руками, затратив на это совсем немного времени и сил.

Как сделать столярные тиски самостоятельно

Для работы с металлическими деталями и заготовками используются слесарные тиски. Если же возникает потребность в обработке деревянных заготовок, то для таких целей слесарные тиски подходят меньше всего, так как они имеют некоторые недостатки. Фиксируемые детали могут деформироваться, поэтому для работы с деревообрабатывающими материалами рекомендуется пользоваться слесарными тисками. Покупать их специально для работы с деревом совсем не обязательно. Для таких случаев можно сделать столярные тиски своими руками. Инструкцию по изготовлению рассмотрим подробно.

Столярные тиски делаются из дерева, что является преимуществом при их изготовлении. При работе с деревом исключается необходимость применения сварочного аппарата. Для сверления отверстий используется дрель, а для отрезания деталей будущего инструмента, применяется ручная ножовка, лобзик или болгарка с диском по дереву.

Первым делом подготовим винт. Для этого отрезаем необходимую длину шпильки
На шпильку накручивается с одной стороны гайка
Используя водопроводный тройник, следует надеть его центральным отверстием на шпильку

Причем важно соблюдать, чтобы шпилька не выступала за грани двух параллельных отверстий тройника. Просверлить по центру тройника отверстие для установки болта под ключ на «10»

Сверлить необходимо тройник вместе со шпилькой
В полученное отверстие установить болт под ключ на «10». Таким способом изготавливается рукоятка для будущего инструмента
Далее переходим к изготовлению губок тисков. Для этого из доски, толщиной не менее 6 см, следует отрезать необходимую длину — 20-30 см
Две доски должны получиться одинакового по длине размера. Именно эти доски будут выступать в качестве фиксирующих губок
По центру обеих досок требуется просверлить центральные отверстия, через которые будет проходить шпилька
Просверливаем дополнительные отверстия по бокам обеих досок, которые нужны для направляющих
В одной доске на центральном отверстии нужно сделать паз для размещения гайки
Теперь завинчивается гайка и насаживается шайба на шпильку со стороны, где имеется сквозное отверстие
Устанавливаем шпильку в центральное отверстие доски с пазом
С другой стороны шпильки устанавливается шайба, и насаживается тройник, фиксирующийся болтом
Гайку с обратной стороны доски следует затянуть, утопив ее в пазу. Чтобы предотвратить в будущем вращение этой гайки, ее необходимо соединить со шпилькой. Для этого можно воспользоваться сваркой, но альтернативный способ — применить дрель. При помощи дрели сверлится отверстие в гайке, насаженной на шпильку, посредством которого обеспечивается жесткая фиксация двух деталей
Используя соответствующего диаметра болт, необходимо его забить в отверстие, сделанное в предыдущем пункте
Собираем конструкцию, получая в итоге подвижную губку тисков
Используем два металлических стержня, которые необходимо установить в боковые отверстия доски
К столу или верстаку присоединяется вторая доска, которая будет играть роль неподвижной губки столярных тисков. Для этого фиксируем доску струбциной к столу, после чего сверлим отверстия в конструкции стола
Приступаем к сборке конструкции. Для этого необходимо соединить две части, используя широкую гайку. После накручивания гайки на шпильку, необходимо обвести ее грани по периметру
По полученной разметке необходимо вырубить паз, воспользовавшись стамеской. Это необходимо для того, чтобы зафиксировать гайку в губках тисков
Утапливаем гайку в конструкцию губки
Получается практически готовые столярные тиски, на которых не хватает только рукоятки. Сделать ее можно из деревянной трубки соответствующего диаметра. После этого собираем инструмент

Чтобы направляющие свободно перемещались в неподвижной губке, следует изготовить стальные втулки, и установить их внутрь отверстий. Неподвижная губка фиксируется к поверхности стола посредством саморезов. Причем к этому делу нужно отнестись ответственно. Предварительно следует просверлить отверстия, а также сделать пазы для шляпок саморезов. Ведь поверхность доски является рабочей частью столярных тисков, поэтому любые выступы на ней и прочие дефекты негативно отразятся на качестве обрабатываемых заготовок.

Вот таким вот несложным способом можно изготовить в домашних условиях столярные тиски. Причем для их изготовления не понадобится покупать материалы, так как все самое необходимое наверняка имеется в распоряжении у каждого домашнего мастера.

Как сделать самодельные тиски для столярных работ

Вследствие разнообразия запчастей, которые предлагает современный рынок, а также благодаря интернету, где можно найти большое количество чертежей с размерами, тиски своими руками изготовить абсолютно непроблематично. Сразу стоит отметить, что цена самодельного инструмента будет на порядок ниже стоимости готовых тисков.

Первое, что следует учитывать при изготовлении столярных тисков, – это то, что губки должны быть изготовлены из древесины мягких пород, что позволит избежать повреждения мягких деталей.

Чтобы работа была максимально удобной, тиски прикручивают к верстаку. Затем на неподвижной половине крепят простую мебельную гайку для последующего вкручивания шпильки. Последняя, в свою очередь, и будет отвечать за подвижность механизма. Следующий этап – это фиксация шайбы на подвижной губке и крепление воротка к рукоятке. Сами наконечники для губок можно сделать из простой фанеры.

Если нужно изготовить самодельные тиски для сверлильного станка своими руками, то следует выполнить разметку деталей, после чего вырезать три одинаковых бруса. Станину готовят из толстой доски либо же из трех листов фанеры. На двух неподвижных брусках сверлят по два вертикальных отверстия, на третьем – отверстие под шпильку, выполняющую роль зажимного механизма. Далее монтируют гайку в брус.

К концу шпильки приваривают маленький пятачок с четырьмя отверстиями для фиксации. Далее прикручивают шпильку к неподвижной губке, а ее конец – к подвижной. Саму же готовую конструкцию крепят на верстак.

Верстачные тиски своими руками в домашних условиях: видео, фото, схема

Подвидом столярных тисков, которые можно легко изготовить из дерева, являются тиски Моксона, или верстачные тиски, которые позволяют осуществлять фиксацию больших и габаритных досок, фанеры и панелей. При этом они не требуют обширной площади в мастерской, производят их из дерева. Для изготовления деревянных тисков своими руками потребуются:

С помощью схемы верстачные тиски можно изготовить своими руками в домашних условиях

  • шпильки – 2 штуки;
  • гайки – 4 штуки;
  • доски – 3 штуки.

Последовательность работы:

  1. Доски вырезают необходимого размера.
  2. В неподвижной и подвижной частях сверлят по два отверстия.
  3. На неподвижной детали в подготовленные отверстия вставляют гайки, которые предварительно смазывают клеем с двух сторон.
  4. На краю шпильки приваривают вороток (с целью удобства) либо же приделывают ручку из дерева.
  5. Станину для неподвижной части тисков из дерева своими руками можно изготовить в виде ступеньки.
  6. Готовое изделие крепят к верстаку или к специальному столу. Для фиксации можно использовать как болты, так и саморезы.

Важным моментом в изготовлении деревянных тисков является то, что отверстия в неподвижной части должны быть меньшего размера, чем гайки, что предотвратит холостое прокручивание гайки в отверстии.

Изготовление столешницы

Сначала подготавливается ящик под столешницу. Для него потребуется заготовить 5 деталей из фанеры: дно и 4 боковых стенки. На двух боковых деталях с внутренней стороны нужно подготовить пазы для крепления дна. С наружной стороны этих же стенок ящика фрезером изготавливаются углубления, благодаря которым ящик будет двигаться по боковым полкам.

Боковые стенки закрепляются шкантами. В их торцах высверливаются отверстия под крепежные элементы. Центры отверстий под крепежи нужно перенести на боковые поверхности прилегающих стенок. После всей подготовки стенки и дно можно склеить при помощи столярного клея.

Дно дополнительно фиксируется потайными шурупами к лицевой стенке и с противоположной стороны. Для этого в торцах боковых элементов предварительно выполняются отверстия через толщу дна. Для обработки этих отверстий используется фаскосниматель или шарошка. Потайные шурупы будут утоплены в поверхности, поэтому за них нельзя будет зацепиться.

Съемная крышка верстака: а – конструкция крышки (1 – основание; 2 – боковая рейка; 3 – вкладыш; 4 – упор для строгания; 5 – направляющая; 6 – струбцина для крепления верстака к крышке стола; 7 – упор для пиления); б – сменные упоры для строгания.

После подготовки ящика изготавливается сама столешница. Для этого выпиливаются 2 листа фанеры и склеиваются друг с другом. Чем толще будет столешница, тем прочнее будет верстак. Под основу столешницы нарезаются полоски фанеры. Потребуется 2 элемента в форме небольших параллелепипедов. Каждый из них должен быть склеен из 2 частей. При помощи специальных шкантов полоски крепятся к столешнице. Можно использовать обычные круглые шканты, но в этом случае потребуется использовать в 2 раза больше крепежных элементов. После этого просверливаются отверстия в будущем месте крепления тисков.

Все элементы основы столешницы соединяются при помощи клея, шкантов и струбцин. Нужно проконтролировать ровность соединения этих элементов. На готовый короб устанавливается столешница. Для этого используются усиленные шканты.

После полного высыхания клея выполняется разметка под упоры. Сверлить отверстия под них лучше всего дрелью со стойкой и сверлом Фоснера. Это позволит получить ровные отверстия точно в предназначенном для них месте.

Тиски нужно собрать и прикрутить к столешнице. После этого защелкиваются фиксирующие скобки, благодаря которым направляющие не будут выпадать из стола.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
