Усилитель тяги дымохода своими руками

Функционирование устройства

На самом деле, принцип действия этого устройства довольно прост и примитивен. В случае если усиливается тяга в системе дымохода, то будет увеличиваться и давление внутри трубы. Для того чтобы снизить этот показатель и вернуть тягу к нормальным значениям, у приспособления имеется клапан. В случае слишком большого давления, этот элемент открывается, позволяя попасть в сеть теплоотвода большему количеству холодного воздуха. Смешиваясь с отходящими газами, воздух понижает температуру, тем самым уменьшая давление. Когда этот параметр опускается до нужного уровня, система это регистрирует и в автоматическом режиме закрывает клапан, снова снижая подсос воздуха извне. Именно этот процесс позволяет поддерживать нужную температуру внутри системы, что положительно сказывается на скорости сгорания топлива, а значит, и на его экономии.

Что такое тяга

Тяга – это движение дымовых газов вверх по дымовой трубе дома, из области повышенного давления в область пониженного давления. В дымоходе(в трубе) установленного диаметра, высотой не менее 5м., образуется разрежение, это значит образуется необходимый минимальный перепад давления между нижней частью дымохода и верхней, воздух из нижней части, попадая в трубу, уходит вверх. Это и называют тягой. Тягу можно замерить специальными чувствительными приборами, либо взять пушинку и поднести ее к трубе. Соответственно, если взять трубу достаточного диаметра, в которой у воздуха есть возможность двигаться, и вытянуть ее высоко вверх, то воздух от земли начнет постоянно вытекать наверх. Это происходит потому что вверху ниже давление, а разрежение больше, и воздух стремится туда естественным образом. А на его место придет воздух с других сторон. В системе «топка + дымоход» тяга действует даже если печь в частном доме не работает. При горении дров образуется повышенное давление во внутренней топочной камере и образующиеся при горении дымовые газы требуют выхода. Все топки и печи имеют конструкцию, выводящую дымовые газы в дымоход.

Высота каждого дымохода подобрана так, чтобы создалась тяга, создалось изначальное разрежение. При горении в топочной камере, выделяется тепло, газы и возникает избыточное давление. Газы движутся в дымоходе под воздействием тяги, стремятся идти из области повышенного в область пониженного давления. Работают законы созданные природой.

Способы усиления

Чтобы дымоход функционировал в оптимальном режиме, поток дыма, который восходит из отопительного оборудования, должен обладать давлением около 10-20 Па. Для определения силы тяги понадобится использовать анемометр. Когда результаты будут получены, можно принимать решение об увеличении или уменьшении тяги.

Существует множество вариантов, как нормализовать показатель тяги в дымоотводе:

  • использовать различные стабилизирующие устройства;
  • провести монтаж специальных дымососов;
  • удлинить дымоход.

Все эти способы имеют определенные плюсы, которые стоит учитывать.

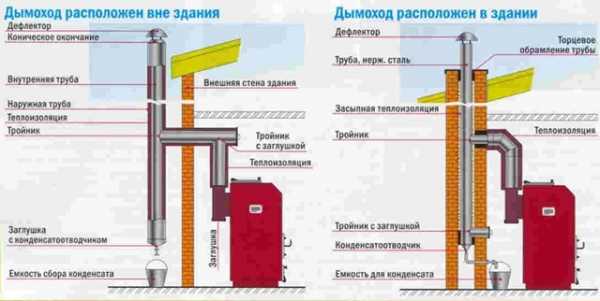

Удлинение дымохода

Самым простым способом повышения тяги является удлинение трубы для отвода дыма. За счет увеличения расстояния между отопительным прибором и окончанием дымохода создается определенное разрежение. Давление в разных участках дымохода становится разным. Для трубы, которая отводит дым, обычно соблюдается высота 5-6 м. При этом не учитывается длина трубы от вертикального участка дымохода до котла. В подобных дымоотводах не должно быть колен или сужений.

Если кровля высокая, или она находится вблизи объектов большого размера, такое решение станет лучшим. Однако при достаточно высоком дымоходе тяга может стать чрезмерно высокой. В этом случае существенная часть тепла будет уходить на обогрев уличного воздуха. Чтобы не допустить такой ситуации, понадобится использовать заслонки, которые способны снизить объем отводимых газов. Удлинение дымохода своими руками выполняется довольно просто.

Монтаж дефлекторов

Дефлектор представляет собой конструкцию, позволяющую эффективнее распределять воздух, чтобы усилить тягу в дымоотводе. Конструкция дефлектора должна быть максимально простой. Это позволит повысить эффективность дымохода. Потоки, которые отражаются от крыши, а также боковой ветер, способны существенно увеличивать тяговую силу, подсасывая дым из трубы. Даже если будет шквальный ветер, дефлектор исключит опрокидывание тяги. Поэтому размер усилителя тяги выбирается в соответствии с ветровой нагрузкой в конкретной местности.

Если есть желание, можно соорудить такой прибор самостоятельно. Для этого понадобится стандартный инструментарий, железо и знание основных принципов работы с металлом. Схема такого устройства показана на фото.

Чтобы изготовить устройство, понадобится подготовить такие инструменты:

  • рулетка;
  • электрическая дрель;
  • болгарка;
  • сверла;
  • угольник;
  • саморезы, оснащенные пресс-шайбой.

Когда необходимые расчеты будут проведены, а на листы металла будут нанесены контуры деталей, можно начать выполнение основной работы:

  • вырезать определенные детали;
  • скрутить насадку и закрепить ее края заклепками;
  • собрать вместе конусы устройства;
  • перед тем как собрать зонтик, следует установить в нижнем конусе шпильки, чтобы закрепить его на общем корпусе.

Каждое соединение в устройстве должно быть максимально прочным. Это обусловлено сильными ветрами. Такие устройства отлично переносят воздействие дыма.

Флюгер

Конструкция представляет собой универсальный усилитель тяги, который имеет простую конструкцию и позволяет не удлинять дымовыводящую трубу. Однако он зависит от силы ветра. Когда ветра нет, тяговая сила не снижается. Чтобы разобраться, как сделать флюгер своими руками, понадобится познакомиться со схемой устройства.

На оголовке необходимо установить крыло, способное защитить край дымохода от воздействия ветра, однако только с одной стороны. Устройство оборудовано лопастью. Она фиксируется напротив места крепления флюгера. Благодаря этому устройство постоянно закрывает устье от ветра. Они постоянно его обтекают, что позволяет повысить разряжение на выходе. В результате тяга усиливается.

Видео о стабилизаторе тяги дымохода

Принцип работы и преимущества установки стабилизатора

Как только тяговое усилие в системе дымоудаления переступает порог нормального значения, то клапан устройства отжимается и давление снижается за счет воздуха, поступающего из помещения, и который при смешивании с дымовыми газами и снижает температуру.

Этот метод считается самым простым и в то же время достаточно эффективным, в результате чего происходит равномерное горение топлива и выделение энергии.

К основным преимуществам использования стабилизатора следует отнести следующие:

  • безопасная работа дымохода;
  • увеличение срока службы дымохода;
  • снижение уровня веществ, уходящих в атмосферу;
  • благодаря тому, что клапан стабилизатора все время приоткрыт происходит увеличение циркуляции воздушного потока;
  • способность работать в качестве стабилизатора при естественной тяге и;
  • процесс сгорания топлива равномерен, и печная труба не перегревается;
  • при сильных порывах ветра обеспечивает демпфирование резких изменений тяги;
  • отсутствие запаха гари в отапливаемых помещений;
  • возможность применения старых дымоходов с новыми низкотемпературными котлами;
  • минимизация потери тепла;
  • экономия топлива до 15%.

Способы размещения стабилизатора тяги

Известны два основных способа установки стабилизатора тяги:

  1. прибор помещен 500 mm выше уровень соединения жары производя прибор с высасывающей системой дыма;
  2. стабилизатор тяги устанавливается на одном уровне соединения тепловыделяющих устройств с дымоходом, но это расстояние должно быть не менее 40 см от уровня пола.

Также производители теплогенерирующего оборудования, рекомендуют использование специальных стабилизаторов, в народе называемые «грибы». Такое устройство представляет собой маленький сегмент дымохода с расширением в виде гриба и открытой площадкой под ним для притока внешнего воздуха.

Особое конструкционное решение в сравнении с обычным выходом дымохода имеет некоторые преимущества:

  • стабильность создаваемого в топке отопительного прибора давления;
  • удаление из дымоходной трубы дополнительной ненужной тяги, и приведение в нормальное состояние работы теплогенерирующего устройства;
  • защита печки в случае появления в дымоходе обратной тяги;
  • контроль тяги: 1-расход воздуха из помещения, где установлено отопительное устройство; 2-кратковременный, не более 60 сек., сброс отработавших газов в котельную; 3-направление движения выхлопных газов в случае опрокидывания тяги; 4-направление выхлопных газов отопительного теплогенерирующего устройства.

Под колпачком в виде грибка установлен специальный датчик-стабилизатор, который активируется при изменении температуры горючих газов. В случае ухудшения тяги или возникновения обратного эффекта, выделяющиеся при сгорании выхлопные Газы собираются под грибком что приводит к нагреванию датчика, а это в свою очередь приведет к прекращению поступления газа в горелку и печка автоматически выключится.

Направление продуктов сгорания и подача воздуха через датчик при нормальной тяге в дымоходе.

В дымоходной системе возникает эффект обратной тяги-продукты сгорания вынуждены уходить под зонт на датчике.

В некоторых случаях владельцы частных домов встраивают в дымоходы все возможные теплообменники которые собирают остатки тепла это помогает снизить затраты на топливо. Однако делать это категорически запрещено, так как в этом случае дымоудаление ухудшается из-за сужения дымохода и датчик непременно срабатывает.

Конструктивно датчики тяги дымохода делятся на стабилизаторы:

  • термопары;
  • жидкий;
  • термистор.

Как правило, их установка не представляет особых проблем. Обычно стабилизаторы устанавливаются винтами и гайками на специальные монтажные площадки в готовые отверстия.

Проверка системы

Перед тем как проверить тягу, необходимо убедиться в исправности газохода, отсутствии засоренности, открытии заслонок по тракту. Убедиться в нормальной работе вытяжной системы можно приборным способом. Работники газовых служб пользуются анемометром. Существуют крыльчатые, тепловые и ультразвуковые анемометры.

Если вы выберете эту опцию, замените одностенные двухстенные трубы или двухслойные с трехслойной трубой. Поместите кирпич под каждую ногу пожарной решетки. Осветите огонь и посмотрите, не дымит ли дымоход. Если нет, перейдите к следующему шагу. Накройте нижнюю половину отверстий на передней части дровяной печи. Наблюдайте за дымом, чтобы увидеть, идет ли он вверх по дымовой системе. Если это работает, надолго поднимите пол дровяной печи, поместив слой облицовки поверх поверхности пола.

Расположите удлинительную лестницу безопасно на стороне дома

Осторожно переместитесь в металлическую дымовую трубу и снимите верхнюю крышку. При снятии крышки дымохода соблюдайте все меры предосторожности. Возьмите профессионала, если вы не уверены или не имеете подходящих инструментов

Сдвиньте новую секцию трубы металлического дымохода на текущую дымовую трубу. На участке трубы имеется «мужской» и «женский» конец. Поверните новую трубу так, чтобы охватывающий конец был внизу. Расположите и вставьте охватывающий конец в охватываемый конец верхней трубы

Возьмите профессионала, если вы не уверены или не имеете подходящих инструментов. Сдвиньте новую секцию трубы металлического дымохода на текущую дымовую трубу. На участке трубы имеется «мужской» и «женский» конец. Поверните новую трубу так, чтобы охватывающий конец был внизу. Расположите и вставьте охватывающий конец в охватываемый конец верхней трубы.

Полезная информация о тяге в дымоходе

Закрепите их соответствующими винтами. Различные марки труб из печного металла используют разные коннекторы. Сдвиньте металлическую крышку дымохода в верхнюю часть вновь установленного куска трубы дымохода. При необходимости добавьте другой раздел. Увеличение высоты дымохода на 2 фута, когда дымоход составляет 10 футов в высоту, приведет к 20-процентному увеличению осадки. Но добавление 2 футов в 30-футовый дымоход только добавляет 7-процентное увеличение. Простым способом экспериментировать с высотой является временное добавление участка трубы и зажигание огня.

  1. Огонь затягивается внутрь камеры. Свидетельствует о готовности печи к растопке.
  2. Пламя горит ровно, без отклонений. Данный случай говорит о том, что пропала тяга.
  3. Язык огня направляется в сторону помещения. Характеризует появление обратного потока.

О величине силы тяги можно судить по цветовому окрасу пламени. Темно-красный цвет указывает на недостаток кислорода для полного сгорания топлива. Тяга недостаточна. В ином случае, при чрезмерной вытяжке, огонь окрашивается в яркие, белые оттенки. Горение обычно сопровождается гулом.

Проверьте, улучшен ли проект. Постоянно устанавливайте трубу, если это имеет значение. Измерьте ширину и высоту топки. Повторите процесс с открытием дымохода. Ширина и высота топки должны быть не более чем в 10 раз больше, чем отверстие для дымохода. Предположим, что топка составляет 20 на 20 дюймов, в общей сложности 400, а отверстие для дымохода — 6 на 6 дюймов, в общей сложности вы умножаете 36 на 10 на 360, показывая, что топка будет слишком большой.

Определите правильный размер для топки. На пример, топка должна быть уменьшена на 40 дюймов. Разделите избыток по глубине топки. На пример, 40, деленный на 20, в общей сложности Ответ — это высота требуемой защиты от дыма. Отрежьте кусок алюминиевой фольги шириной топки и высотой требуемой защиты от дыма. Например, вы разрезали кусок алюминиевой фольги длиной 20 дюймов и шириной 2 дюйма.

Зачем нужен флюгер на дымоходе?

Отметим, что в северных районах России флюгер на трубе также выполняет, кроме эстетической, еще и ветрозащитную функцию. Он решает задачу, которая состоит в отклонении потока воздуха и защите дымовой трубы от задувания. Поэтому на такие трубы флюгер устанавливается регулирующий, со специальной заслонкой, которая прикрывает дымоход от ветра. За счет всего этого приспособления дым свободно выходит с подветренной стороны, без лишних препятствий. А из внутреннего помещения дома уходят все продукты горения и увеличивается печная тяга.

Флюгер на дымовой трубе также предотвращает попадание дождевой воды прямо в дымоход. А специальные капельники на дымоход на флюгере позволит конденсату стекать по его внутренней поверхности и не попадать при этом в трубу.

Дело в том, что если верхняя часть трубы постоянно намокает, она быстро станет разрушаться. Зимой, при конденсате из внутреннего жилого помещения дома и перепаде температур от минусовой до плюсовой, вода легко попадет в микротрещины такой трубы, там же замерзает и там же тает. Происходит постоянное расширение и сужение структуры дымоходной трубы, а это уже ослабляет ее прочность и приводит к разрушению.

Иногда флюгеру также позволяют выполнять функции громоотвода, с заземляющей проволокой. При самом легком дуновении ветра поворачивается в сторону, которое противоположно ему.

Усилитель тяги дымохода своими руками

У будущего автора остается всего два варианта: дефлектор и флюгер. Самой подходящей конструкцией для создания своими руками является первая. Преимущества дефлектора — более простая форма и такие же элементы, не слишком требовательные к мастеру. Существует относительно много вариантов изготовления дефлектора и более простых конструкций, выполняющих ту же функцию.

Простой дымник-колпак

С этим устройством справится любой мастер, потому что это простейший козырек, предназначенный для дымохода с прямоугольной печной трубой. Самым сложным этапом является подготовка чертежа, который потребует расчетов для определения размеров всех элементов конструкции.

После составления чертежа на его основе создают картонные лекала, с помощью которых из листа оцинкованной стали вырезают детали для дымника. Когда все шаблоны готовы, приступают к «практическим занятиям».

  1. Первым делом с помощью изготовленного лекала на металлический лист мелом наносят контуры самого большого элемента — развернутого зонта конструкции.
  2. Обязательно оставляют припуски в 20 мм, они необходимы для соединения деталей. Заготовку вырезают ножницами по металлу.
  3. С помощью ножовки по металлу вырезают полосы (альтернатива — уголок), предназначенные для фиксации устройства на трубе.

Основную деталь сгибают, чтобы элемент превратился в зонт. В нужных местах заготовок просверливают отверстия. Детали фиксируют заклепками.

Дефлектор Григоровича

Это еще одна модель, которую нетрудно создать мастерам, не слишком представляющим, как создают усилитель тяги дымохода своими руками. Такая работа также подвластна практически всем без исключения.

В этом случае должны неукоснительно соблюдаться размеры металлического изделия:

его высота обязана составлять 1,7 диаметра дымового канала;
ширина диффузора — 1,3 диаметра;
ширина колпака — 2 диаметра.

Надо знать, что любое отступление от этих размеров сделает конструкцию менее эффективной.

  1. Точно так же, как и в предыдущем случае, сначала занимаются изготовлением лекал. Потом с их помощью контуры переносят на металлический лист, добавляя в местах нахлеста те же 20 мм.
  2. Ножницами по металлу вырезают элементы конструкции, ножовкой — полосы либо уголки. Собирают изделие: в заготовках сверлят отверстия, помещают в них клепки и скрепляют детали.

Зафиксировать усилитель тяги на дымоходе можно двумя способами. Первый — использование сквозных отверстий, благодаря которым дефлектор надежно крепится в трубе. Второй — изготовление стяжного хомута из полос. Его фиксируют на оголовке трубы болтом с гайкой. Плюс у последнего способа есть: в этом случае нет необходимости сверлить трубу.

Другие похожие устройства делают аналогичным образом. Еще один простой пример — дефлектор ЦАГИ. Если дымоход прямоугольного сечения, то имеет смысл сделать переходник, конструкция которого тоже не обещает больших сложностей.

Если есть навыки работы с металлом, то работа вряд ли покажется невыполнимой или трудной. О том, как можно создать усилитель тяги дымохода своими руками, расскажет следующее видео:

Была ли статья полезна?Мы хотим стать лучше. Спасибо за мнение!

Особенности увеличения тяги в зависимости от конструкции

Если устройство дефлектора на трубе не включено в состав проектной документации, его монтаж согласовывается с работниками газовой службы. Только после этого можно усилить тягу с применением этого приспособления.


Дефлектор ЦАГИ

Конструкции дефлекторов отличаются:

  • дефлектор ЦАГИ;
  • круглое приспособление;
  • тарельчатый тип;
  • в виде звезды;
  • Н-образный прибор;
  • турбо-дефлектор.

Улучшение в дымоходе газового котла

Если для отопления используется газ, не все модели дефлекторов можно ставить, т. к. некоторые предназначаются только для установки в систему вентиляции. Чтобы не перекрыть поток отработанных газов, нужно посоветоваться со специалистами.

В системах с газовым котлом применяется дефлектор-флюгер. Он сконструирован так, что дым выходит с подветренного бока и увеличивает тягу в трубе. Устройство изготавливается из термостойкого металла, который сопротивляется нагреванию и не разрушается от конденсата. Подшипниковый узел помогает избежать проблем с вращением. Дымоходные флюгеры действуют нестабильно при сильном ветре.

Для твердотопливного котла


Правильная установка дефлектора на разные трубы для твердотопливного котла

В котлах на дровах и угле используется механическое энергонезависимое устройство для регулирования тяги. Приспособление избавляет от необходимости ручной регулировки и экономит топливо. Регулятор координирует количество подаваемого кислорода открыванием печной заслонки.

Термомеханическое устройство автоматизирует процесс:

  1. при горении топлива подогревается энергоноситель в системе и жидкость в рабочем цилиндре прибора расширяется, приводит в работу механизм и задействует пружину;
  2. рычаг ослабляет цепочку, заслонка закрывается, и проход воздуха уменьшается, начинается тление вместо горения;
  3. охлаждение антифриза ведет к сокращению пружины и открыванию дверки топки, процесс регулярно повторяется.

Устройство регулирует тягу, предотвращает перегрев теплообменника, координирует давление и обеспечивает независимость от погоды.

В дымоходе гаражной печи

Такие печи капризно относятся к тяге, т. к. почти все тепло расходуется на обогрев гаража. Температура выходящего дыма невысокая, канал не прогревается, выпадает конденсат. Предупредить явление можно способом увеличения высоты трубы (до 2- 3 метров). Используется цилиндрическое или круглое сечение дымохода для предупреждения завихрений. Труба гаражной печи утепляется для улучшения тяги.

На конце трубы ставится заслонка, частично перекрывающая периметр трубы. Шибер регулирует интенсивность пламени во время растопки. Если использовать большое количество топлива, нагретый дым пойдет вверх в большом объеме и на границе с холодным воздухом получится своеобразная пробка. В некоторых моделях печей шибер продается в комплекте.

Газовый котёл задувает ветром что делать

Зачастую причиной остановки работы газового котла отопления становится задувание ветра. Его отключение зимой — очень неприятная неожиданность для хозяев. Это может привести не только к резкому уменьшению температуры внутри дома, но и повреждению всей системы отопления. Давайте разбираться с проблемой.

Если у вас неожиданно отключился газовый котёл, не паникуйте и для начал исключите такую возможную причину, как резкое снижение давления газа в трубопроводе. Для этого можно просто включить газовую печку и посмотреть на пламя, его размеры, проверить, насколько быстро закипит вода. Низкое давление газа на варочной поверхности вы заметите сразу. В таком случае ваш котёл точно не виноват, звоните газовщикам и выясняйте причины проблемы. Скорее всего, она не только у вас, но и у всех соседей.

Кроме того, проверьте и исключите вероятность утечки газа — с помощью мыльного раствора, который наносится губкой или пульверизатором на места соединений труб и деталей. Нет запаха и пузырей — значит дело не в утечке.

Впрочем, зачастую причина отключения газового котла очевидна — на улице ураганный ветер, который просто свистит в трубах. Сильные порывы ветра, попадая в дымоход, вызывают обратную тягу, срабатывает клапан, автоматически пламя в котле гаснет.

Задуматься над предотвращением риска задувания котла следует ещё на этапе установки дымохода. Очень желательно учитывать розу ветров в вашем регионе. Некорректно расположенный относительно зоны ветрового подпора дымоход существенно увеличивает риск задувания горелки котла. Неправильная конфигурация дымоходной трубы тоже может стать причиной этой проблемы.

Хорошо справляется с проблемой задувания котла дефлектор, установленный на оголовок дымоходной трубы. Это достаточно простая конструкция, которая усиливает тягу в дымоходе, защищает его от осадков и задувания. Обязательно задумайтесь об установке дефлектора или сразу приобретите конструкцию с таким устройством.

Причиной задувания газового котла также может стать прогорание металлической трубы дымохода. В результате прогорания образуется отверстие, куда поступает поток воздуха — появляются проблемы с дымоходом. Справиться с ситуацией поможет только замена трубы. В случае с коаксиальными дымоходами риска прогорания нет, ведь горячий газ из котла идёт по внутренней трубе, охлаждаясь встречным холодным воздушным потоком.

Ещё две возможных причины задувания газового котла:

Образование наледи на дымоходе. Такое часто случается с коаксиальными конструкциями при морозе -10..-15 °C. Горячий пар выходит из дымохода, постепенно охлаждается, превращается в капельки воды, конденсат, который замерзает, образуя сосульки и толстый слой льда. Это приводит к нарушению тяги, срабатывает автоматика котла, он останавливает работу. Если возникла такая проблема, не спешите сбивать ледяной нарост — можно повредить сам дымоход. Лучше всего снять оголовок, верхнюю часть трубы и занести в тёплое помещение, чтобы лёд растаял естественным путём. Перед тем, как снимать и чистить трубу, подачу газа необходимо перекрыть! Помогает избежать появления наледи дополнительное утепление дымохода;

Плохая вентиляция в котельной может привести к проблемам в работе атмосферного котла. Поможет обустройство принудительной вентиляции в помещении или отверстия с мелкой сеткой в нижней части двери котельной.

Помогают справиться с задуванием котла манипуляции с трубой — диаметр её выхода можно уменьшить или увеличить длину. Слишком большое отверстие дымохода можно уменьшить, установив дополнительную внутреннюю трубу. Помните, что вертикальный дымоход должен быть выше конька крыши на 50 см.

При этом слишком большая длина дымохода может стать причиной избыточной, сильной тяги, которая будет буквально отрывать пламя от горелки котла.

Настоятельно советуем вам в случае появления проблем в работе газового котла вызвать специалистов! Только они смогут точно определить причину отключения устройства и устранить её.

Констатируем: гарантированно избежать проблемы задувания газового котла позволяют только грамотный выбор и монтаж дымохода, а также его регулярная проверка. опубликовано econet.ru  Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

Общая информация о котлах, их размещение

Их попадание в организм вызывает нарушения в процессах жизнедеятельности человека. В больших дозах соединения провоцируют развитие опасных заболеваний. Не стоит забывать и про сам природный газ: он взрывоопасен и требует особого отношения при использовании.

В частных домах применяются различные газовые котлы, к которым предъявляются разные требования по воздухообмену. Для напольного оборудования большой мощности установлены требования по размещению. Такие агрегаты можно устанавливать в отдельном специальном здании, в пристройке к основному дому, на чердаке, цокольном этаже или в подвале.

К объектам, где располагается напольный газовый котёл, предъявляются дополнительные требования:

  1. Площадь не менее 4 кв. м.
  2. Объём помещения не менее 8 куб. м.
  3. Высота потолка не менее 2,2 м.
  4. Ширина входного проёмы не менее 80 см.
  5. Наличие не менее одного окна с прямым выходом на воздух с открывающимися створками для проветривания.
  6. Наличие открытой приточки воздуха – щель в стене или оконном профиле, через которую постоянно поступает кислород.
  7. Т. к. объект относится к взрывоопасным, площадь остекления в нём должна превышать 0,05 кв. м. на 1 куб. м. объёма помещения.

Использование подвала и цоколя допускается с ограничениями, при выполнении ряда дополнительных требований. В таких помещениях обязательно оборудование основной и дублирующей систем вентиляции, т. к. нарушение в работе конструкции воздухообмена приведёт к угрозе взрыва.

Чаще всего используются настенные котлы небольшой мощности. Средняя мощность таких нагревательных агрегатов 30 кВт. Они обеспечены продуктивной и удобной камерой внутреннего сгорания. К этому оборудованию предъявляются менее жёсткие требования по размещению. Настенные котлы можно размещать в подсобном помещении, на кухне или в ванной комнате.

Настенный газовый котел можно разместить в кухне

  1. Доставка объёмов кислорода, нужных для непосредственного процесса горения. При недостаточном поступлении свежего воздуха горение провоцирует выделение чрезмерного количества опасных соединений.
  2. Создаются оптимальные условия для эффективной работы оборудования.
  3. Выведение из помещения продуктов горения и самого газа в случае нарушения работы оборудования.

Классификация вентиляционных систем, которые используются в большинстве частных домов:

  1. По принципу создания тяги: естественная или принудительная.
  2. По направлению движения: приточная, вытяжная, комбинированная (коаксиальная).
  3. По конструкции: канальная или целостная, не имеющая каналов.

Факторы, влияющие на параметры системы воздухообмена в помещении с газовым котлом:

  1. Мощность прибора, его функциональные особенности.
  2. Площадь помещения.
  3. Нагрузка на котёл (частота использования).
  4. Наличие окон, дверей.
  5. Особенности климата местности, где расположен дом (температура, ветер, осадки, влажность и др.).

Существует несколько факторов, влияющих на параметры системы воздухообмена в помещении с газовым котлом

Дефлекторы цаги своими руками

Не редко замечаешь, что на том или ином дымоходе есть некий металлический оконечник. Это дефлектор.

По своей сути дефлектор цаги не что иное, как обычная металлическая труба, на которую одет такой же металлический зонт. В свою очередь сама труба одета на дымоход. А вот с какой целью это делается, рассмотрим чуть ниже.

Предназначение

Итак, дефлектор цаги предназначен для увеличения тяги дымоходной или вентиляционной системы. Принцип действия его следующий: из законов физики известно, что более нагретый воздух легче, чем холодный. Если воздух нагревается снизу, то сверху на него начинает давить непрогретый, так как его масса больше, соответственно, теплый поток поднимается вверх. На этом основана обычная дымоходная система, то есть дым, как более нагретый воздух, самотеком поднимается вверх. Однако ему препятствует более холодный воздух, так как дымоход является замкнутой системой. Так вот, чтобы уменьшить это давление холодного воздуха, то есть снизить противодействие, устанавливается дефлектор, который рассекает воздушный поток, устанавливая тем самым над дымоходной или вентиляционной трубой область низкого давления (область разряжения). Это, естественно, усиливает тягу.

Усиление тяги способствует тому, что кпд того устройства, которое лежит в основе, например, если мы рассматриваем дымоход, то это может быть печь, увеличивается на 20 процентов. Это означает, что процесс горения будет гораздо лучшим без использования дополнительного количества горючих веществ.

Из всего этого можно сделать вывод, что дефлектор цаги предназначен только для увеличения тяги. Однако есть особая группа подобных устройств. Речь идет о ротационных изделиях. Суть их заключается в том, что центральная часть вращается, что создает еще большую разреженность воздуха вокруг, соответственно, и тяга увеличивается.

Такие дефлекторы служат еще и для принудительной вентиляции, отвода газов и паров из помещения.

Применение

Итак, стоит немного подробнее остановиться на сферах применения дефлекторов цаги:

  • Как уже было сказано, это усиление вытяжки;
  • Предотвращение появления такого эффекта, как обратная тяга, то есть когда давление внешнего воздуха становится намного больше и дым вместе с ним поступает обратно внутрь по дымоходу;
  • Защита дымохода или системы вентиляции от попадания в нее атмосферных осадков.

Конструкция изделия

Если планируется сделать дефлектор цаги своими руками, то не лишним будет рассмотреть его конструкцию, то есть установить все отдельные части, из которых он состоит:

  • Нижний цилиндр или патрубок. Он будет крепиться к окончанию воздуховода вентиляционной системы или окончанию трубы дымоходного канала;
  • Диффузор. Эта часть представлена расширенным конусом, который идет от патрубка к верхней части изделия;
  • Патрубок или обечайка. Это внешняя часть устройства;
  • Колпак или верхний конус. Та часть, которая крепится сверху всей конструкции и защищает вентиляционную или дымоходную системы от попадания в них осадков;
  • Ножки для крепления колпака;
  • Кронштейны для крепления всего устройства.

Схема дефлектора цаги

Сразу надо сказать, что все эти элементы изготавливаются своими руками из оцинкованной жести или нержавеющей стали. Эти материалы можно найти в листовом виде во всех строительных магазинах.

Самостоятельное изготовление

Итак, чтобы своими руками сделать дефлектор цаги необходимо заранее произвести его расчет.

Для этого следует знать некоторые технические характеристики, которыми могут обладать подобные устройства:

  • Форма дефлектора;
  • Материал изготовления;
  • Размеры дефлектора;
  • Его тип.

Поскольку с типом мы определились – это устройство цаги, описанной выше конструкции, остается определиться со всеми остальными параметрами будущего дефлектора, сделанного своими руками.

Итак, начинается расчет с установления нужной формы. Здесь все просто. Форма дефлектора напрямую зависит от формы той трубы, на которую его изготавливают.

Дальше определяемся с материалом. Тут тоже все должно быть понятно, так как оптимальные материалы для работы своими руками были предложены выше.

Следующим шагом необходимо определить размеры дефлектора. Они, как и форма, напрямую зависят от размеров дымохода или трубы вентиляционной системы.

Чтобы упростить расчет, из таблицы можно взять все нужные размеры:

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
