Упростим себе жизнь
Тех, кто только открывает для себя электронику и качественный звук, непременно порадует факт, что собирать потребуется усилительную часть. Да и то позже будет дана, готовая для повторения, печатная плата и вся остальная необходимая информация
Остальные узлы будут куплены готовыми. Это в разы упростит и удешевит задачу без какой-либо потери качества. Самостоятельная сборка таких узлов прилично усложнит задачу. А обойтись без них в задуманной конструкции не получится.
К тому же при сегодняшних масштабах производства различных модулей, стоимость покупки деталей для такого модуля обходится дороже стоимости готового модуля. Возникает резонный вопрос — че париться то?)
«Альтернативные» конструкции
Нельзя сказать, что они альтернативные, просто некоторые специалисты, занимающиеся проектировкой и сборкой усилителей для качественного воспроизведения звука, все чаще отдают предпочтение ламповым конструкциям. У ламповых усилителей такие преимущества:
- Очень низкое значение уровня нелинейных искажений в выходном сигнале.
- Высших гармоник меньше, чем в транзисторных конструкциях.
Но есть один огромный минус, который перевешивает все достоинства, – обязательно нужно ставить устройство для согласования. Дело в том, что у лампового каскада очень большое сопротивление – несколько тысяч Ом. Но сопротивление обмотки динамиков – 8 или 4 Ома. Чтобы их согласовать, нужно устанавливать трансформатор.
Конечно, это не очень большой недостаток – существуют и транзисторные устройства, в которых используются трансформаторы для согласования выходного каскада и акустической системы. Некоторые специалисты утверждают, что наиболее эффективной схемой оказывается гибридная – в которой применяются однотактные усилители, не охваченные отрицательной обратной связью. Причем все эти каскады функционируют в режиме УНЧ класса «А». Другими словами, применяется в качестве повторителя усилитель мощности на транзисторе.
Причем КПД у таких устройств достаточно высокий – порядка 50 %. Но не стоит ориентироваться только на показатели КПД и мощности – они не говорят о высоком качестве воспроизведения звука усилителем. Намного большее значение имеют линейность характеристик и их качество
Поэтому нужно обращать внимание в первую очередь на них, а не на мощность
Как вам статья?
Мне нравится2Не нравится2
Класс работы усилителя
Как известно, в зависимости от степени непрерывности протекания тока на протяжении его периода через транзисторный усилительный каскад (усилитель) различают следующие классы его работы: «А», «B», «AB», «C», «D».
В классе работы ток «А» через каскад протекает на протяжении 100 % периода входного сигнала. Работу каскада в этом классе иллюстрирует следующий рисунок.
В классе работы усилительного каскада «AB» ток через него протекает более чем 50 %, но менее чем 100 % периода входного сигнала (см. рисунок ниже).
В классе работы каскада «В» ток через него протекает ровно 50 % периода входного сигнала, как это иллюстрирует рисунок.
И наконец в классе работы каскада «C» ток через него протекает менее чем 50 % периода входного сигнала.
Как усилить сигнал
Ухудшение телесигнала кабельного ТВ в квартире происходит по разным причинам:
- Плохой выбор телевизионной антенны.
- Дом расположен далеко от ретранслятора.
- Большое количество естественных шумов.
- Антенный кабель вышел из строя.
- Передатчик неправильно настроен.
- Используется старая техника.
Советуем изучить Программа проведения инструктажа на 1 группу по электробезопасности
Чтобы увеличить связь, нужно использовать один из проверенных способов.
Как усилить сигнал антенны телевизора:
- Первым делом желательно изменить расположение антенны. Её необходимо направить точно в сторону ТВ вышки.
- Купить хороший усилитель сигнала телевизионной антенны. Это электрический аппарат, подключаемый прямо к устройству.
- Увеличить количество антенн на крыше, чтобы достигнуть четкого изображения. Каждое из устройств, нужно помещать в самое высокое место в доме.
- Заменить антенну на более мощный аналог.
- Приему могут мешать различные металлические детали, которые встречаются на пути. Поэтому все эти предметы желательно убрать, чтобы не нарушать связь.
- Если антенный кабель выходит из строя, то ни о каком качестве сигнала не может быть и речи. Если возникли проблемы, нужно проверить его. В случае замыкания или обрыва, потребуется купить новый образец.
- Использовать эффект синфазной антенной решётки. Несколько приемников используются для создания сложной системы, чтобы общая нагрузка на фазы получилась единой.
Это основные способы улучшения приема антенны. Один из самых эффективных — использовать усилитель.

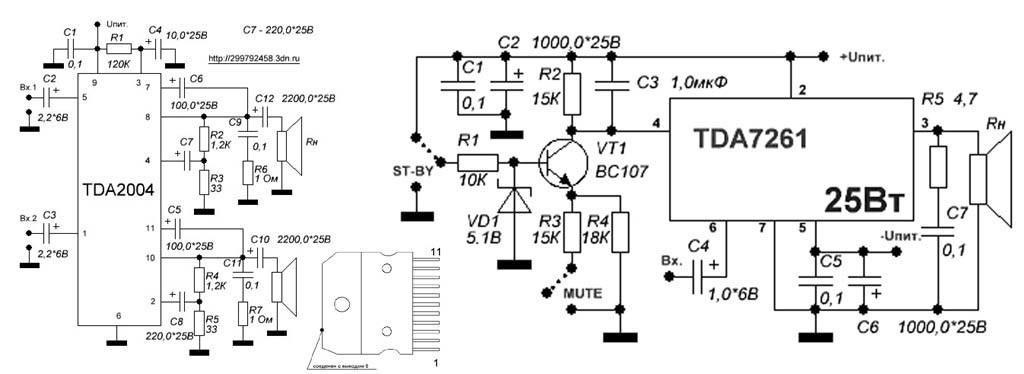

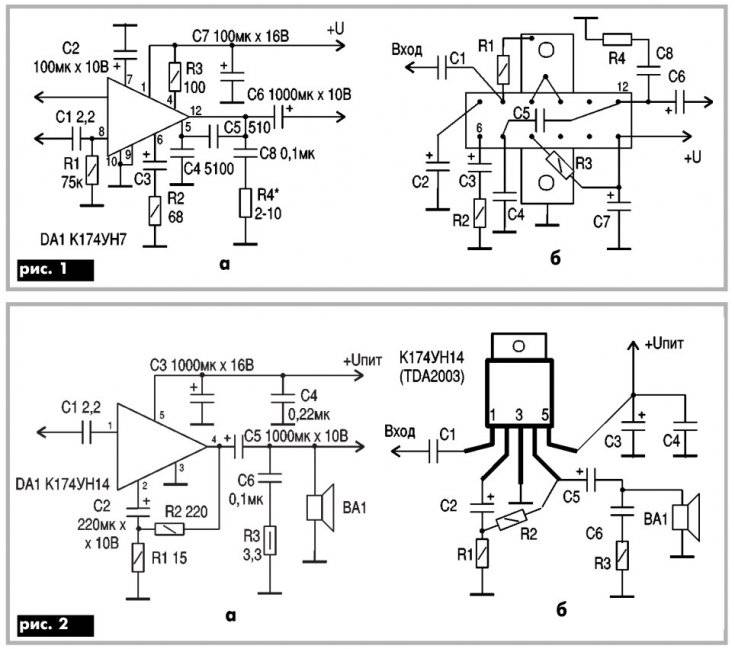

Усилитель для компьютерных колонок своими руками для чайников
При просмотре фильмов или прослушивании музыки, нам часто недостаточно мощности стандартных колонок. Ниже будет подробно описано как можно создать усилитель для колонок вручную. При создании усилителя следует учитывать силу мощности внешних колонок, которая составляет не больше двух ватт и сопротивляемость обмоток, что равна четырёх ОМ.
Чтобы собрать устройство понадобятся такие компоненты:
- печатная плата;
- 9 — вольтный блок питания;
- микросхема серии TDA;
- корпус;
- следующие конденсаторы: два неполярных 0,2 мкФ.полярный 100 мкФ, полярный 220 мкФ, полярный 470 мкф;
- постоянный резистор. 10 Ком м 4,7 ОМ;
- кнопка — выключатель;
- разъём для входа.
Инструкция по созданию
Процесс сборки усилителя для компьютера напрямую зависит от той схемы, которую вы выбрали
Важно лишь, оставить на корпусе место для радиаторных решёток. Они важны тем, что дают воздуху из внешней среды охлаждать микросхемы
- Первым этапом будет установка радиодеталей на печатную плату соблюдая полярность.
- Собираем корпус. При сборке корпуса следует предусмотреть место для радиаторных решёток и прочих дополнительных деталей. Корпус можно создать самому или приобрести готовый. Также в корпус можно вмонтировать плату.
- Для выявления неисправностей, следует включить устройство в тестовом режиме.
- Собираем усилитель. Для этого подключаем к блоку питания.
Собирать любые виды усилителей для колонок в домашних условиях — выполнимая задача, с которой справится каждый начинающий радиолюбитель. Простота заключается в том, что для начала сборки необходимо лишь приобрести необходимые материалы для последующей спайки. Дальше просто нужно пересмотреть все возможные и доступные схемы, и выбрать ту, которая вам подойдёт. Самый главный плюс — экономия. Ведь покупка в магазине такого устройства, обойдётся гораздо дороже.
Звуковой диапазон обхватывает частоты от 20 Гц до 20 кГц. Человек с нормальным слухом может воспринимать эти колебания. В системах hi-and полоса воспроизводимых частот может быть расширена от 15 Гц до 40 кГц. Эти системы имеют сложные конструкторские решения. Простые схемы выдающие удовлетворительное качество звучания, можно собрать и собственными силами. Схема усилителя звука, который не сложно сделать своими руками не содержит дефицитных деталей и доступна для повторения. Такая схема может обеспечить полосу частот в пределах 50 Гц-15 кГц при коэффициенте нелинейных искажений не более 0,1% и выдать на низкоомную нагрузку выходную мощность 10-15 ватт. Собрать схему усилителя звука можно как на транзисторах, так и на интегральных микросхемах.
Микрофонный усилитель на полевом транзисторе
Микрофонный усилитель на полевом транзисторе
В микрофонных усилителях миниатюрных радиопередающих устройств широко применяются и полевые транзисторы. При этом резистивные усилители на полевых транзисторах обеспечивают согласование источников сигнала, имеющих большое внутреннее сопротивление, с входом каскадов, обладающих относительно небольшим значением входного сопротивления. Каскады усиления на полевых транзисторах чаще всего выполняют по схеме с общим истоком.
Принципиальная схема предназначенного для работы с электретным микрофоном простейшего микрофонного усилителя, выполненного всего на одном полевом транзисторе, приведена на рис. 2.10. Усиление данной конструкции составляет не менее 20 дБ.
Рис. 2.10. Принципиальная схема микрофонного усилителя на полевом транзисторе
В рассматриваемой схеме сформированный микрофоном ВМ1 сигнал через разделительный конденсатор С1 подается на вход усилительного каскада, выполненного на полевом транзисторе VТ1, который включен по схеме с общим истоком.
Если на затвор транзистора VТ1 подать переменное напряжение малой величины, то при отрицательной полуволне этого напряжения ток, протекающий через транзистор, будет уменьшаться, а при положительной полуволне – увеличиваться по соответствующему закону. В результате аналогичным образом будет изменяться и напряжение на резисторе R3. Форма этого переменного напряжения повторяет форму входного сигнала, однако величина напряжения на стоке транзистора VТ1 будет значительно больше, чем величина сигнала на его затворе.
Для формирования напряжения смещения, подаваемого на затвор транзистора VТ1, в данном случае используется так называемая схема с автоматическим истоковым смещением. Напряжение автоматического смещения формируется при протекании тока стока транзистора VТ1 через резистор R4. Это напряжение подводится к затвору транзистора через резистор утечки R2, который также обеспечивает сток зарядов, накапливающихся на затворе. Режим работы данного усилительного каскада определяется величиной сопротивления резистора R4.
При отсутствии входного сигнала через транзистор VТ1 протекает ток стока, называемый током покоя. Этот ток обеспечивает формирование на резисторе R4 определенной разности потенциалов, то есть на верхнем по схеме выводе этого резистора будет положительное напряжение небольшой величины. Между затвором и шиной корпуса, имеющей нулевой потенциал, включен резистор R2, общее сопротивление которого несоизмеримо больше сопротивления резистора R4. В результате на затворе транзистора VТ1 формируется потенциал, который по сравнению с малым положительным потенциалом истока будет более отрицательным. Это небольшое отрицательное напряжение на затворе обеспечивает частичное закрытие транзистора, при этом устанавливается меньшая величина тока стока. Таким образом, величина тока покоя транзистора VТ1 зависит от сопротивления резистора, включенного в его цепь истока, то есть в данном случае от сопротивления резистора R4. Чем больше величина сопротивления резистора R4, тем большее отрицательное напряжение смещения подается на затвор транзистора VТ1. Поэтому изменением сопротивления резистора R4 подбирается такое напряжение смещения, при котором обеспечивается работа транзистора на линейном участке характеристики.
Для того чтобы через резистор R4 проходила лишь постоянная составляющая коллекторного тока, параллельно этому резистору в цепи эмиттера транзистора VТ1 включен электролитический конденсатор С3. Через этот конденсатор постоянный ток не проходит, поэтому на положение рабочей точки транзистора конденсатор С3 не оказывает никакого влияния. Сопротивление данного конденсатора переменному току невелико, поэтому переменная составляющая тока истока свободно проходит через конденсатор С3 на шину корпуса.
Снимаемый с резистора R3 усиленный сигнал через разделительный конденсатор С2 подается на выход микрофонного усилителя.
Не следует забывать и об антистатическом браслете.
Сборка усилителя звука

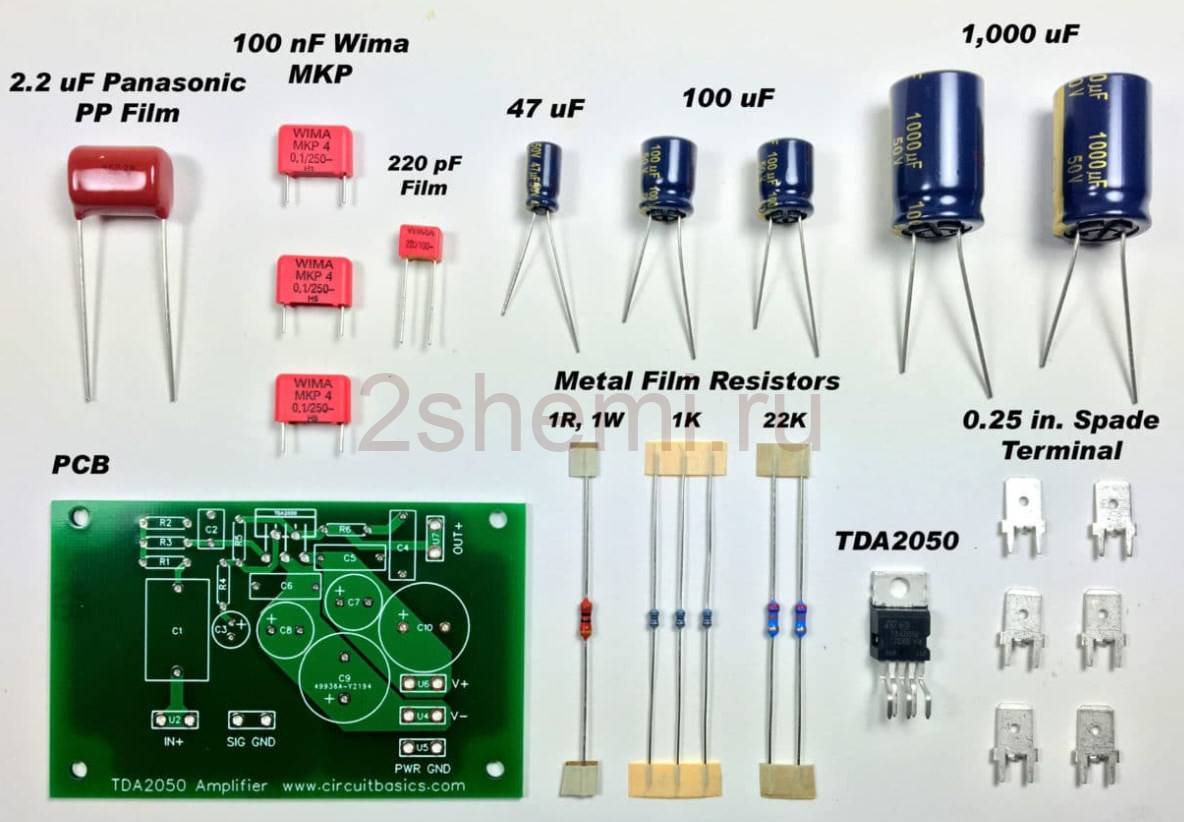

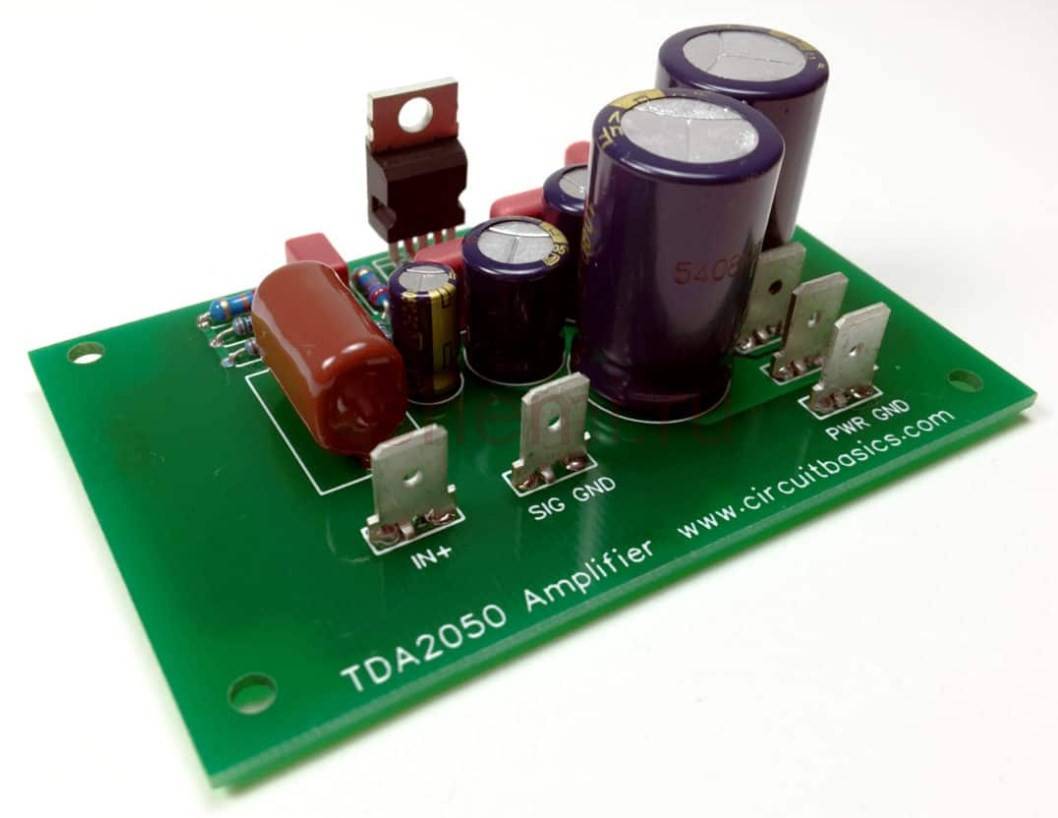

Сборка печатной платы довольно проста. Вот компоненты и печатная плата перед пайкой:
Обычно проще сначала припаять меньшие компоненты, а затем перейти к более крупным деталям. Вот один канал усилителя НЧ после пайки компонентов:
Корпус усилителя
Металлические корпуса являются наиболее часто используемыми, поскольку обеспечивают наилучшую защиту от радиочастот. К примеру коробка 280 мм x 250 мм отлично подходит для стереофонического усилителя на базе TDA2050.
Проводка усилителя

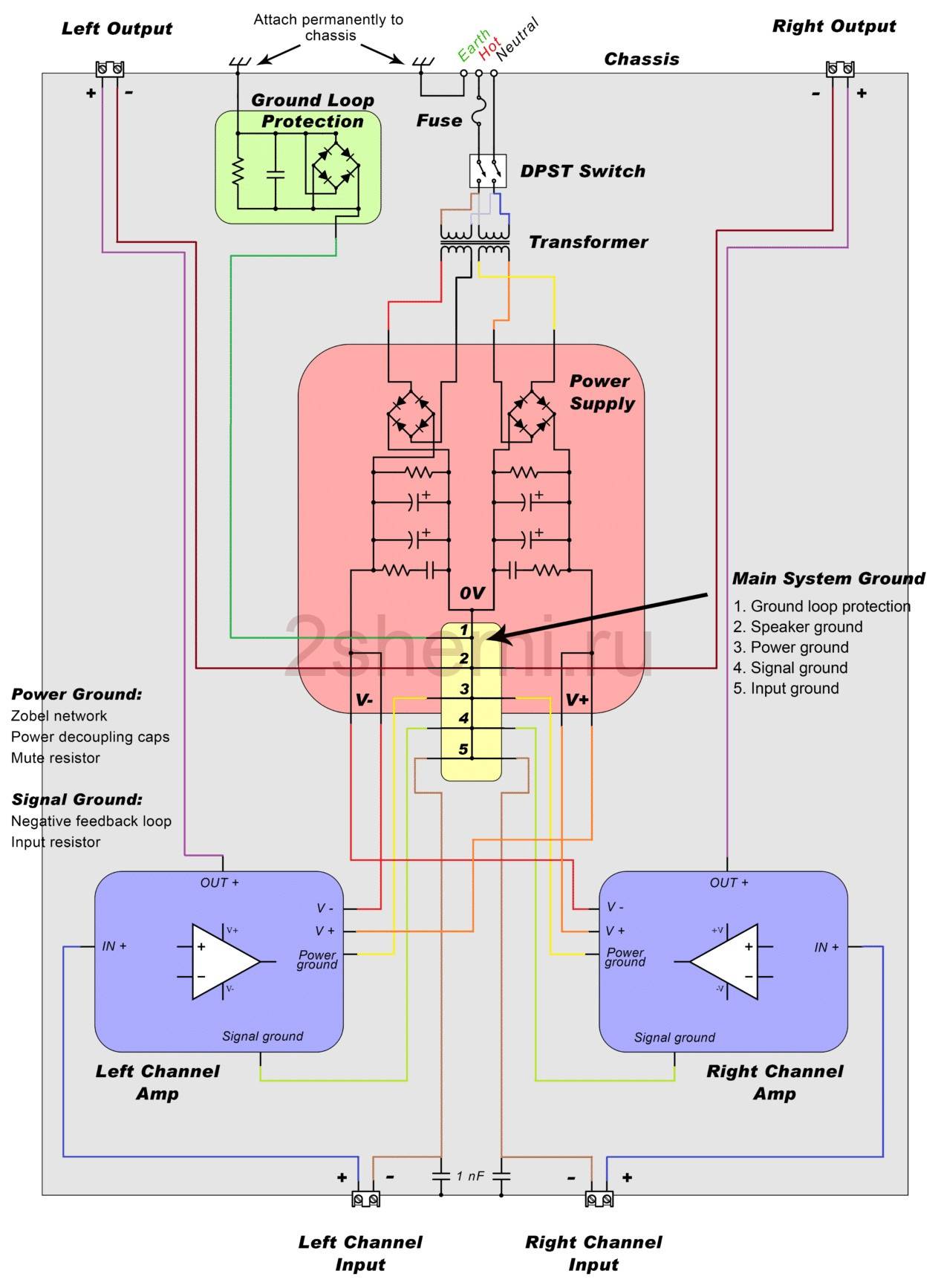

На приведенной ниже схеме показано, как подключен усилитель к корпусу:
Чтобы избежать помех от магнитных полей, старайтесь держать чувствительные входные и сигнальные провода вдали от проводов источника питания, выходных проводов динамика, трансформатора, проводов переменного тока и выпрямительных диодов БП.
Чтобы свести к минимуму площадь петли, следующие провода должны быть плотно скручены на максимально возможном расстоянии:
- Переменный ток и нейтральные провода от трансформатора
- Провода 0 В и вторичного напряжения от трансформатора к источнику питания
- V +, V- и провода заземления от источника питания к плате усилителя
- Выход и земля динамика
- Аудио вход и заземление
Три провода питания (положительный, отрицательный и заземление) проходят к каждой плате усилителя. Эти провода должны быть толстыми и максимально короткими, чтобы минимизировать индуктивность.
Аудиовходы и провода заземления сигнала не проводят тут большой ток, поэтому они могут быть более тонкими.
Для защиты от возможных проблем провод заземления должен быть прикреплен к шасси болтом, контргайкой и кольцевой клеммой. Обязательно удалите с корпуса любую краску или анодированный материал, чтобы получить хорошее электрическое соединение. Все металлические части (например, радиаторы) также должны быть электрически подключены к шасси.
Заземление аудиовхода и заземление динамика подключены непосредственно от клемм на корпусе к заземлению основной схемы.
Аудио входные кабели от источника могут улавливать случайные электромагнитные помехи. Чтобы отфильтровать их можно установить конденсатор 1 нФ на каждой входной клемме от положительной стороны к земле.
Как сделать простой усилитель
Проще сделать усилитель, имея под рукой готовую схему. Стоит учитывать, что количество и расположение ножек на разных устройствах отличается. На бумаге они обозначены пронумерованными точками по периметру квадрата, представляющего микросхему.
На деле они могут располагаться с одной или двух сторон устройства
Поэтому важно убедиться, что нумерация понята верно, иначе возрастает вероятность совершить ошибку при подключении
Некоторые модели микросхем имеют обозначения, не дающие использовать их в перевернутом виде. На такие указатели тоже следует ориентироваться.
При использовании устройства с восьмью лапками можно работать по следующему алгоритму:
- На лапку 6 фиксируется проводок. Другой его конец паяется к выключателю. Второй его контакт соединяется с коннектором кроны. Провод идёт на плюс.
- К пятой лапке паяется конденсатор плюсовым контактом. Минус элемента направляется к динамику.
- В качестве альтернативы некоторые отказываются от соединения конденсатора и динамика напрямую для безопасности последнего.
- Для этого к укороченному контакту конденсатора добавляется проводок, который в свою очередь соединяется с плюсовым контактом динамика.
- Минусовой контакт динамика следует припаять к лапкам 2 и 4.
- Третья лапка соединяется с резистором, ко второй ножке которого паяется провод, ведущий к мини джеку, к его плюсу.
- При использовании двухконтактного мини джека нужно объединить каналы, ведущие к каналам, и припаять их к проводу, ведущему от резистора.
- Минус джека соединяется с минусом динамика.
- В завершение остаётся объединить минус коннектора с минусом динамика.
В результате получится основа, которую можно использоваться в качестве основы для портативной колонки. Использование простых систем также удобно для подключения наушников, компьютера, телефона и другого устройства.
Наличие искажений в различных классах НЧ-усилителей
Рабочая область транзисторного усилителя класса «А» характеризуется достаточно небольшими нелинейными искажениями. Если входящий сигнал выбрасывает импульсы с более высоким напряжением, это приводит к тому, что транзисторы насыщаются. В выходном сигнале возле каждой гармоники начинают появляться более высокие (до 10 или 11). Из-за этого появляется металлический звук, характерный только для транзисторных усилителей.
При нестабильном питании выходной сигнал будет по амплитуде моделироваться возле частоты сети. Звук станет в левой части частотной характеристики более жестким. Но чем лучше стабилизация питания усилителя, тем сложнее становится конструкция всего устройства. УНЧ, работающие в классе «А», имеют относительно небольшой КПД – менее 20 %. Причина заключается в том, что транзистор постоянно открыт и ток через него протекает постоянно.
Для повышения (правда, незначительного) КПД можно воспользоваться двухтактными схемами. Один недостаток – полуволны у выходного сигнала становятся несимметричными. Если же перевести из класса «А» в «АВ», увеличатся нелинейные искажения в 3-4 раза. Но коэффициент полезного действия всей схемы устройства все же увеличится. УНЧ классов «АВ» и «В» характеризует нарастание искажений при уменьшении уровня сигнала на входе. Но даже если прибавить громкость, это не поможет полностью избавиться от недостатков.
Транзисторные УНЧ

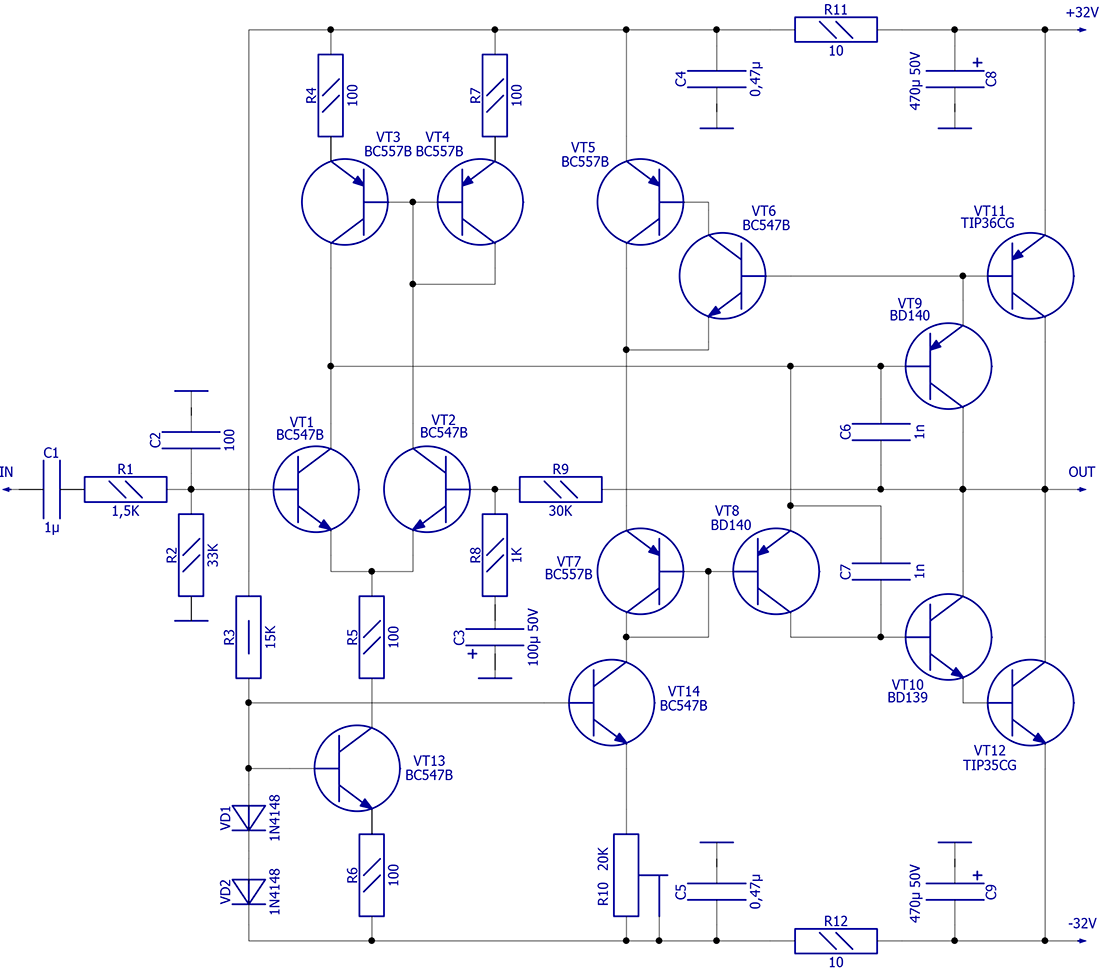

Транзисторные усилители мощности низкой частоты (УМЗЧ) для звуковой и аудио-аппаратуры. В разделе собраны принципиальные схемы самодельных усилителей мощности НЧ на биполярных и полевых транзисторах.
Здесь вы найдете схемы транзисторных усилителей разной сложности и с разным классом мощности:
- низкой мощности — до 1,5 Ватт;
- средней мощности — от 1,5 Ватт до 20 Ватт;
- большой мощности — 25 Ватт, 50 Ватт, 100 Ватт, 200 Ватт, 300 Ватт и более.
Для самодельного аудио-комплекса или при ремонте музыкального центра можно изготовить многоканальный усилитель мощности в конфигурациях:
- система 2.1 (сабвуфер + 2 сателлита);
- система 5.1 (сабвуфер + 5 сателлитов);
- стерео — два канала усиления;
- квадро — четыре канала усиления.
На транзисторах можно без лишних сложностей собрать небольшой самодельный усилитель для наушников. Присутствуют очень простые и доступные по себестоимости конструкции усилителей, которые прекрасно подойдут для изготовления начинающими радиолюбителями.
Усилитель построен по простой схеме на трех транзисторах. На выходе, на нагрузке сопротивлением 4 От выдает мощность 2W при питании от источника напряжением 12V. Входное сопротивление усилителя мало, и составляет 470 Ом. Столь малое входное сопротивление позволяет ему хорошо согласовываться .
Схема самодельного гибридного усилителя звука на лампах и микросхемах с выходной мощностью 30 Ватт. Усилитель построен на лампе ECC88 (отечественный аналог — 6Н23П) и мощной микросхеме LM3875.
Принципиальная схема гитарного усилителя мощности низкой частоты с предусилителем и темброблоком. УМЗЧ собран на транзисторах TIP142 и TIP147, выходная мощность — 40Вт на 8 Ом, 60 Вт на 4 Ома.

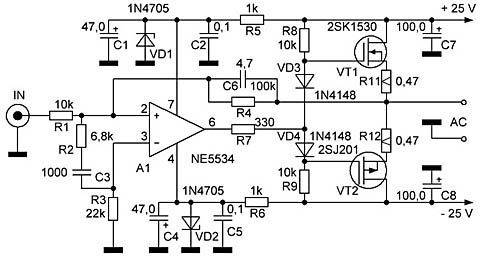

Несколько принципиальных схем высококачественных УМЗЧ на полевых транзисторах, привлекающие своей простотой и техническими характеристиками. Применение полевых транзисторов в усилителе мощности позволяет значительно повысить качество звучания при общем упрощении схемы.
Схема электрическая принципиальная усилителя приведена на рисунке (в скобках приведены замененные элементы). Данная конструкция является модернизациейразработки . Принципиальная схема УМЗЧ на MOSFET транзисторах (200Вт). Все основные части усилителя — трансформатор, радиаторы .

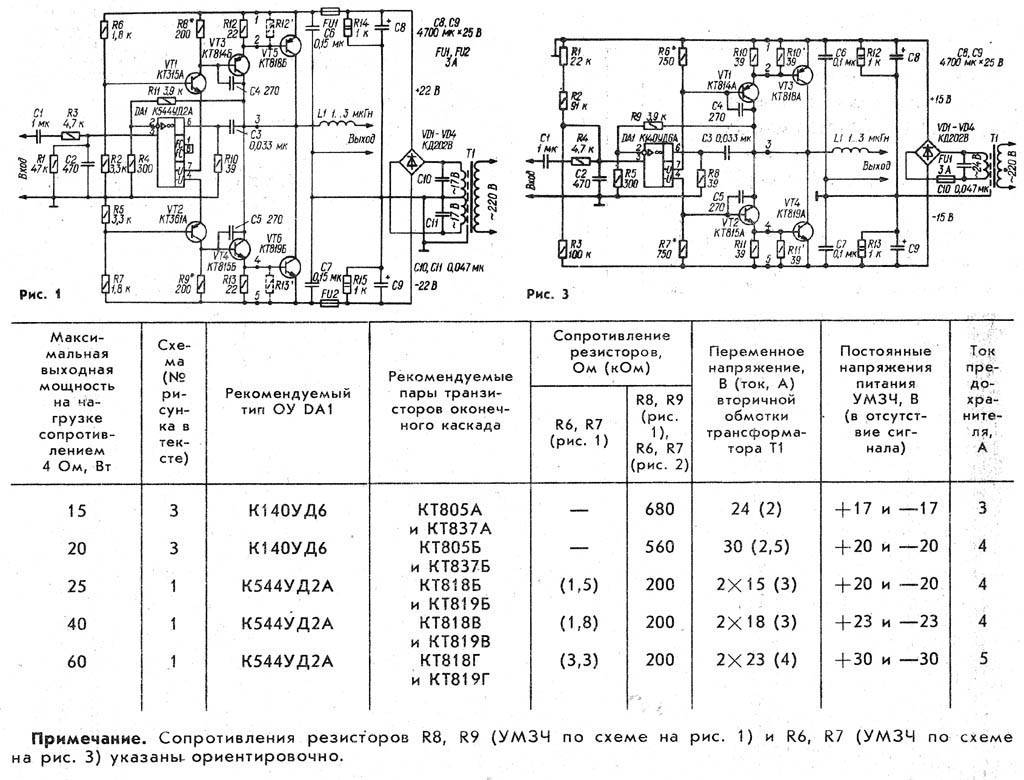

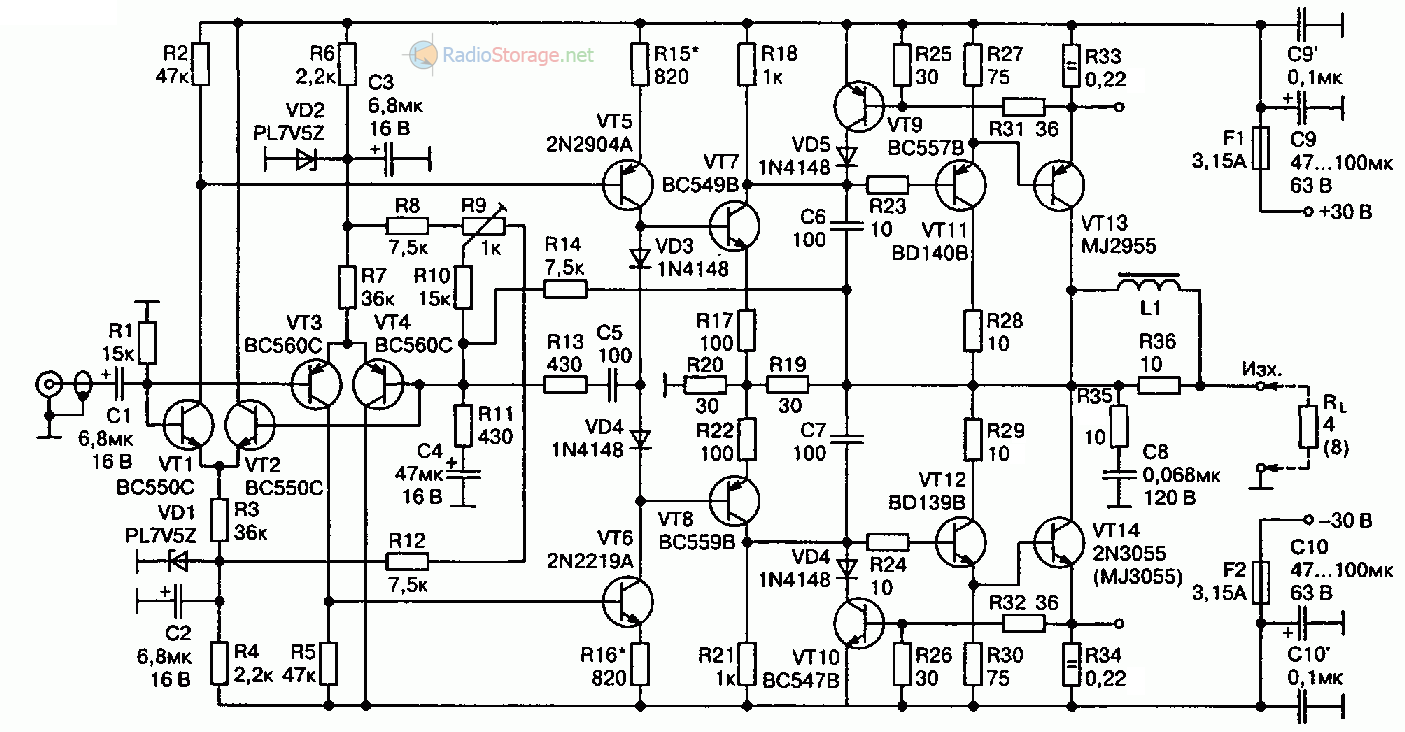

При разработке усилителей ЗЧ с максимальной выходной мощностью более 100 Вт первостепенноезначение приобретает необходимость получения возможно большего КПД усилителя при достаточно малых нелинейных искажениях. Вопрос о допустимом проценте нелинейных искажений усилителя ЗЧ не раз обсуждался на .
Свое знакомство с мощными усилителями я начал в 1958 году, когда учился в энергетическомтехникуме, и мне поручили обслуживать радиоузел. Он состоял из трех частей: малогабаритной радиотрансляционной установки “ТУ-100″, магнитофона “Днепр 9” и ЛАТРа на .
Уже давно разработчики УМЗЧ задают себе вопрос: до какого уровня необходимо снижать нелинейность усилителя? . Если проанализировать рекламные журналы по аудиотехнике, то гармонические искажения даже “топовых” моделей УМЗЧ в основном лежат в диапазоне 0,003. 0,05% .
Всем доброго времени суток! Вот с чем я осмелюсь с Вами поделиться. Тема для многих известна, и понятна. В чём она состоит. Дальше чисто моё ИМХО. Давно любителям звука внушают – если лампы, то в любом проявлении, а если транзисторы, то чтобы их было o-очень много! Иначе лапового звука не добьёшься. Например советские стандарты сначала классифицировали аудио-аппаратуру по кассам 4-й, 3-й, 2-й, 1-й!, и наконец.

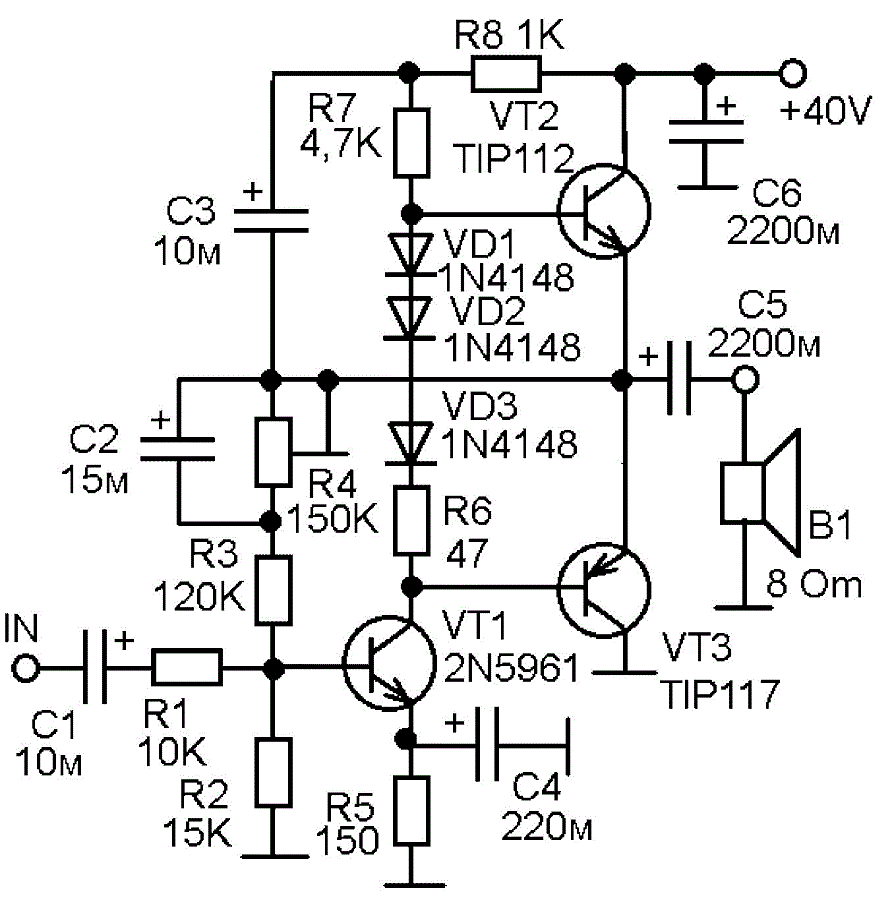

Принципиальная схема простого трехтранзисторного усилителя мощности для применения в разнообразной малогабаритной аппаратуре. Зачастую, от «компьютерных колонок» требуется только воспроизведение каких-то звуковых сигналов, речевых сигналов, не требующих HI-FI или Hl-end качества .

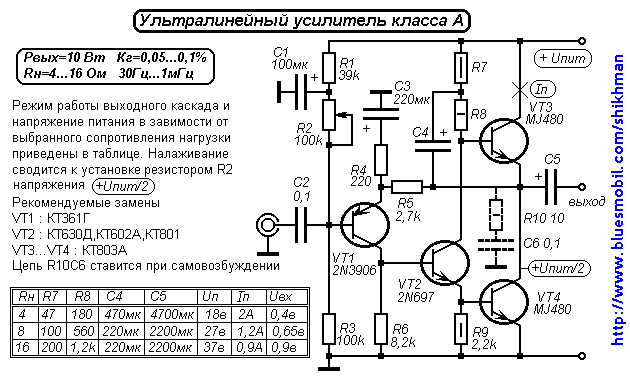

Ультралинейный усилитель класса «А»
Вариант усилителя на отечественных транзисторах

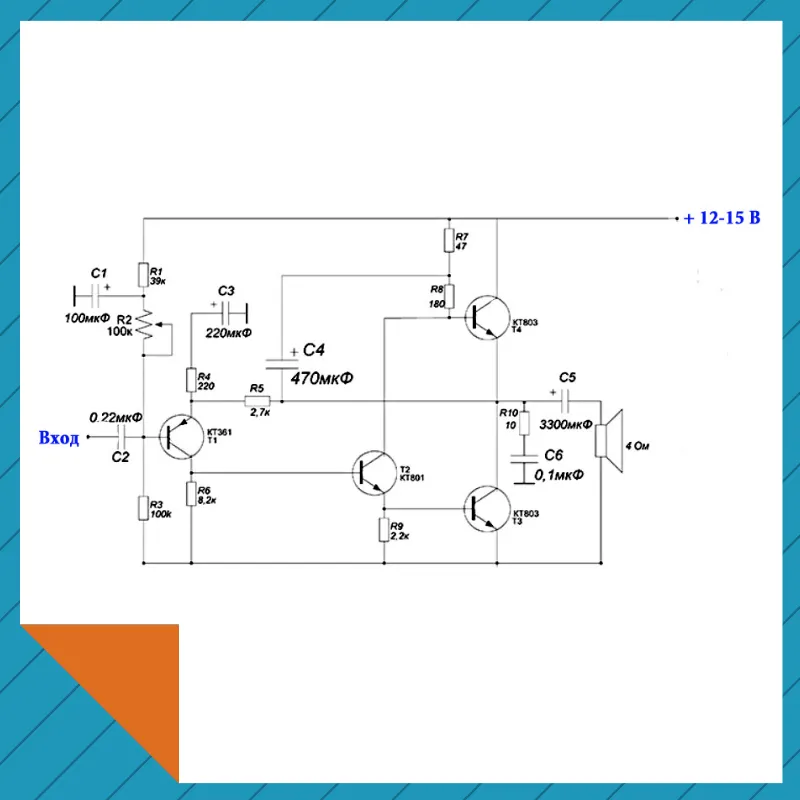

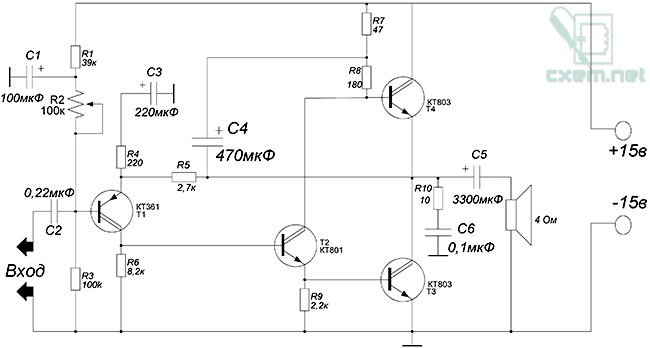

По сути я ничего нового не придумал, просто давно хотел собрать данный усилитель, но на многих ресурсах отзывы о нем были не очень хорошие.
К сожалению, мне не удалось найти фотографии доделанных усилителей. Как правило, на страницах форума были только обсуждения и мне не оставалось ничего, кроме как повторить конструкцию. О схеме очень мало отзывов, в основном только негативные. Жалобы в основном о малом потреблении тока, слишком искаженный выходной сигнал и т.п.
Сначала были найдены все оптимальные замены транзисторам. Все транзисторы использовались отечественного производства. Травить плату не было возможности, поэтому как всегда на помощь пришла макетка.
На плате была собрана вся схема, а выходные транзисторы через провода припаяны к основной плате. В начале для выходного каскада использовал транзисторы КТ805, затем 819 и остановился на КТ803А — самый лучший вариант для этой схемы.
Схема планировалась для стандартной колонки на 4 Ом, поэтому некоторые номиналы схемы нужно подобрать под свои нужды. Выходной конденсатор на 3300 мкФ с напряжением 16-50вольт, входной по вкусу (от 0,1 до 1мкФ). Для питания использовал аккумулятор от бесперебойника, с ним усилитель развивает до 8 ватт, это уже чистейшая мощность, без хрипов, искажений и гулов.
За свою практику собрал немало усилителей мощности. Еще год назад, эталоном звука для меня были микросхемы СТК, затем была повторена схема ланзара и она долго не уступала свои позиции, но несколько дней назад этот усилитель вышел на первое место, оставив позади знаменитого ланзара.
Широкий диапазон воспроизводящих частот — еще одно достоинство этой схемы, хотя частоты ниже 30 Гц усилитель не сможет воспроизвести. Усилитель предназначен для широкополосной акустики, и для качественного звучания в первую очередь нужны качественные колонки. Хотя многие могут не согласится, но очень советую использовать отечественные головки 5 — 10 ГДШ с бумажным или поролоновым подвесом. После чистого класса «А» даже музыкальный центр будет звучать не так хорошо, как раньше.
Выходные транзисторы усилителя греются не так страшно, как говорилось в некоторых форумах, лично у меня без теплоотвода они поработали 10 минут на максимальной громкости, температура не превышала 70-80 градусов.
Странно то, что усилитель настолько качественный, что без подачи входного сигнала в колонках нет никакого шума или гула, словно усилитель выключен и включается только при подаче сигнала на вход.
Не советуется поднимать напряжение питания более 20 вольт, при 18 вольт усилитель показал 14 ватт — чистой синусоидальной мощи, но потреблял при этом 60 ватт… для класса «А» это вполне нормально. В дальнейшем планируется собрать еще один канал, уж больно понравился этот усилитель, рядом с ним даже музыкальный центр дурно звучит.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
| T1 | Биполярный транзистор | КТ361Г | 1 | 2N3906 | Поиск в магазине Отрон | В блокнот |
| T2 | Биполярный транзистор | КТ801А | 1 | КТ630Д, КТ602А, 2N697 | Поиск в магазине Отрон | В блокнот |
| Т3, Т4 | Биполярный транзистор | КТ803А | 2 | MJ480 | Поиск в магазине Отрон | В блокнот |
| С1 | Электролитический конденсатор | 100 мкФ | 1 | Поиск в магазине Отрон | В блокнот | |
| С2 | Конденсатор | 0.22 мкФ | 1 | Поиск в магазине Отрон | В блокнот | |
| С3 | Электролитический конденсатор | 220 мкФ | 1 | Поиск в магазине Отрон | В блокнот | |
| С4 | Электролитический конденсатор | 470 мкФ | 1 | Поиск в магазине Отрон | В блокнот | |
| С5 | Электролитический конденсатор | 3300 мкФ | 1 | Поиск в магазине Отрон | В блокнот | |
| С6 | Конденсатор | 0.1 мкФ | 1 | Поиск в магазине Отрон | В блокнот | |
| R1 | Резистор | 39 кОм | 1 | Поиск в магазине Отрон | В блокнот | |
| R2 | Переменный резистор | 100 кОм | 1 | Поиск в магазине Отрон | В блокнот | |
| R3 | Резистор | 100 кОм | 1 | Поиск в магазине Отрон | В блокнот | |
| R4 | Резистор | 220 Ом | 1 | Поиск в магазине Отрон | В блокнот | |
| R5 | Резистор | 2.7 кОм | 1 | Поиск в магазине Отрон | В блокнот | |
| R6 | Резистор | 8.2 кОм | 1 | Поиск в магазине Отрон | В блокнот | |
| R7 | Резистор | 47 Ом | 1 | 0.5 Вт | Поиск в магазине Отрон | В блокнот |
| R8 | Резистор | 180 Ом | 1 | 1 Вт | Поиск в магазине Отрон | В блокнот |
| R9 | Резистор | 2.2 кОм | 1 | 0.5 Вт | Поиск в магазине Отрон | В блокнот |
| R10 | Резистор | 10 Ом | 1 | 1 Вт | Поиск в магазине Отрон | В блокнот |
| Добавить все |

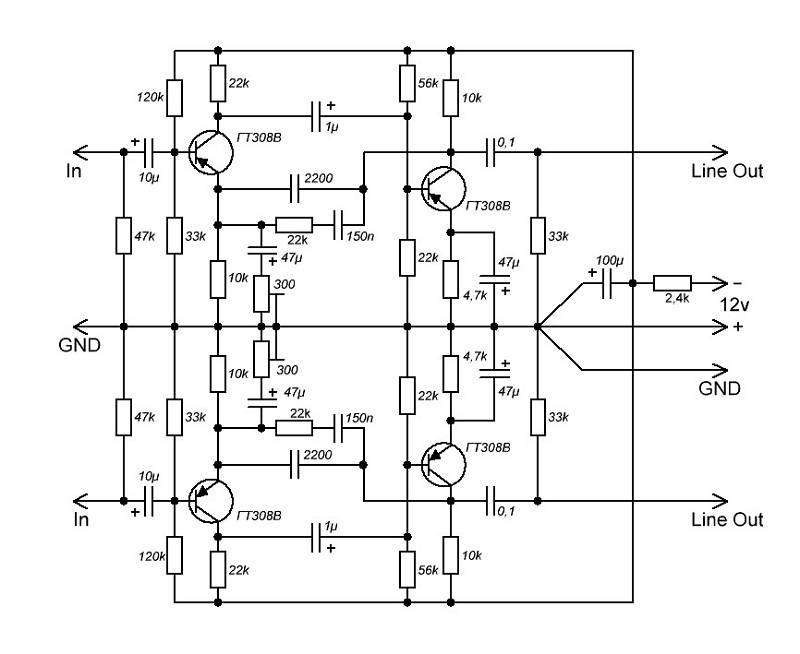

Двухкаскадные УНЧ с непосредственной связью между каскадами
Примерами УНЧ с непосредственными связями и минимальным подбором режима работы являются схемы, приведенные на рис. 11 — 14. Они имеют высокий коэффициент усиления и хорошую стабильность.
Рис. 11. Простой двухкаскадный УНЧ для микрофона (низкий уровень шумов, высокий КУ).
Рис. 12. Двухкаскадный усилитель низкой частоты на транзисторах КТ315.
Рис. 13. Двухкаскадный усилитель низкой частоты на транзисторах КТ315 — вариант 2.
Микрофонный усилитель (рис. 11) характеризуется низким уровнем собственных шумов и высоким коэффициентом усиления [МК 5/83-XIV]. В качестве микрофона ВМ1 использован микрофон электродинамического типа.
В роли микрофона может выступать и телефонный капсюль. Стабилизация рабочей точки (начального смещения на базе входного транзистора) усилителей на рис. 11 — 13 осуществляется за счет падения напряжения на эмиттерном сопротивлении второго каскада усиления.
Рис. 14. Двухкаскадный УНЧ с полевым транзистором.
Усилитель (рис. 14), имеющий высокое входное сопротивление (порядка 1 МОм), выполнен на полевом транзисторе VT1 (истоковый повторитель) и биполярном — VT2 (с общим).
Каскадный усилитель низкой частоты на полевых транзисторах, также имеющий высокое входное сопротивление, показан на рис. 15.
Рис. 15. схема простого двухкаскадного УНЧ на двух полевых транзисторах.
