Установка мебели
Начинать установку можно как с нижних, так и с верхних секций, главное, чтобы в итоге вся конструкция стояла ровно и не было перекоса корпусов.
Установка нижних шкафов

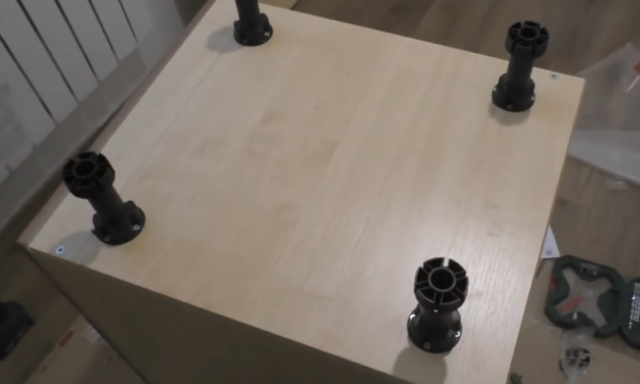

Ножки для нижних секций регулируемые, перед установкой их необходимо вывернуть по максимуму, это нужно для того, чтобы в процессе последующей подгонки корпусов под единый уровень расстояние от пола до низа шкафа не оказалось меньше высоты передней планки цоколя.

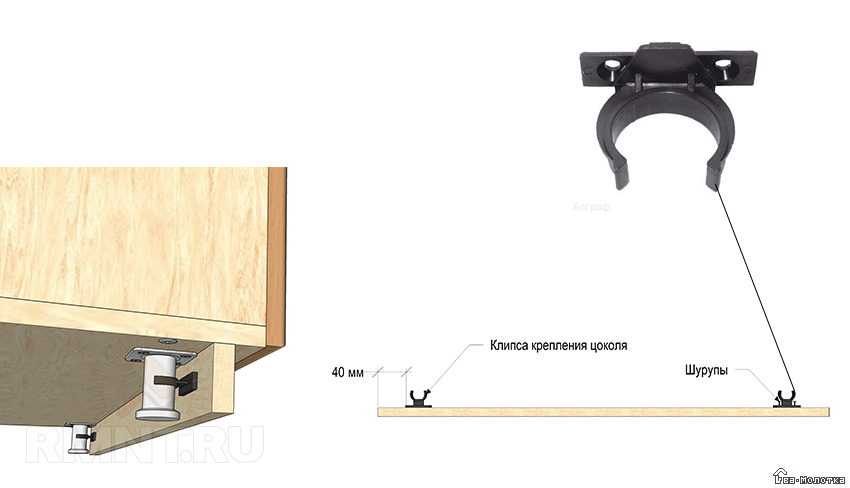

На переднюю планку шурупами крепятся зажимы, а планка с зажимами одевается на уже прикрученные к корпусам ножки.
Как говорилось ранее, ножки прикреплены к корпусу с отступами по 40 мм от края. Для того чтобы установленные на планку зажимы совпали с расположением ножек, крепим их с отступами ровно по 40 мм.

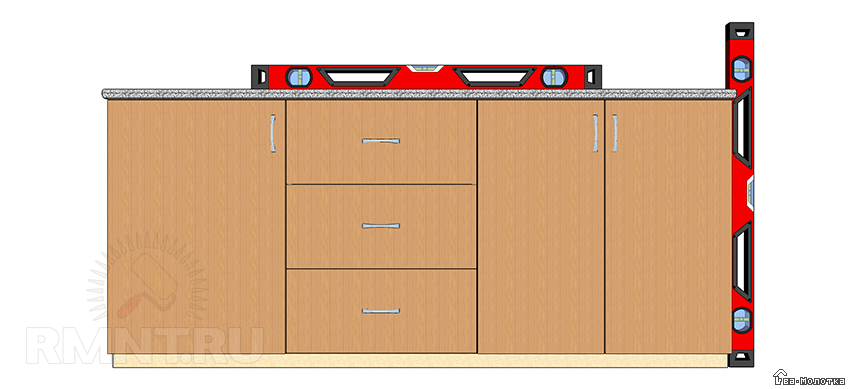

Вкручивая или выкручивая ножки, все нижние шкафы выставляются строго по уровню, как вертикально, так и горизонтально.

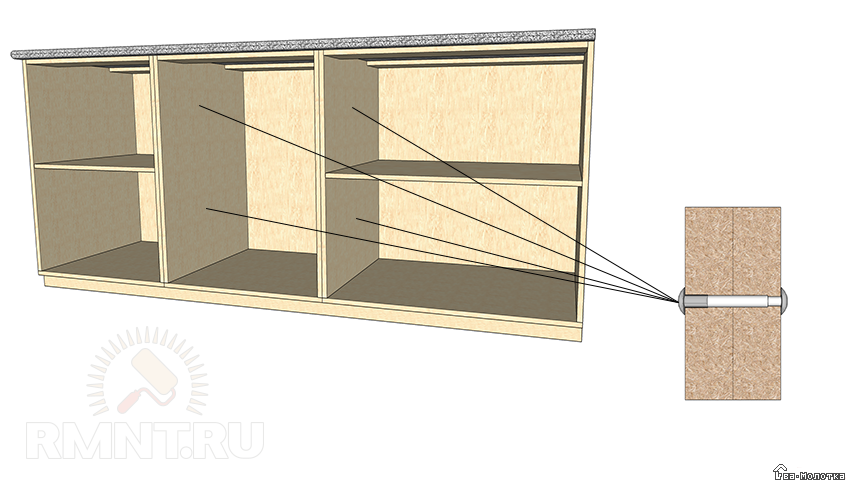

После установки все нижние корпусы нужно скрепить межсекционными стяжками.
Навешивание верхних шкафов
К примеру, высота самих верхних шкафов равна 75 см, прибавим к этому ещё 60 см, поскольку именно такое расстояние должно быть между верхними и нижними секциями, и получим 135 см.

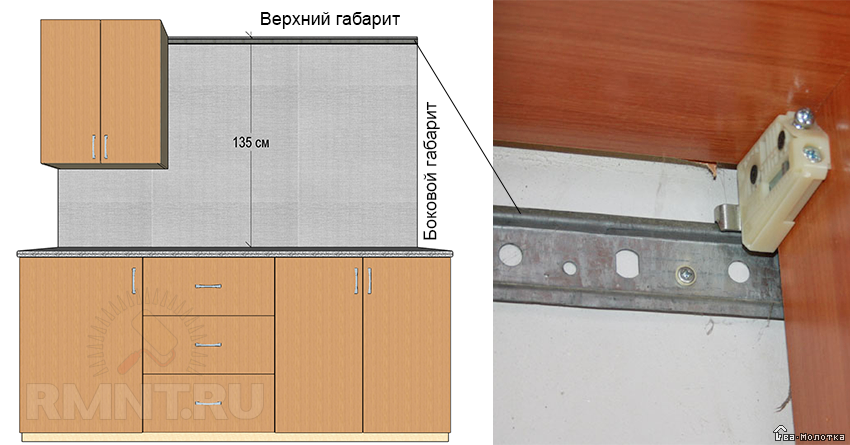

Отмеряем от столешницы нижнего шкафа 135 см и при помощи уровня и карандаша проводим на стене черту. Эта черта будет верхним габаритом для навесных секций, так же ставим метки для боковых габаритов крайних секций.
Один из способов крепления шкафов к стенам — с помощью простых навесных петель типа «ушко».

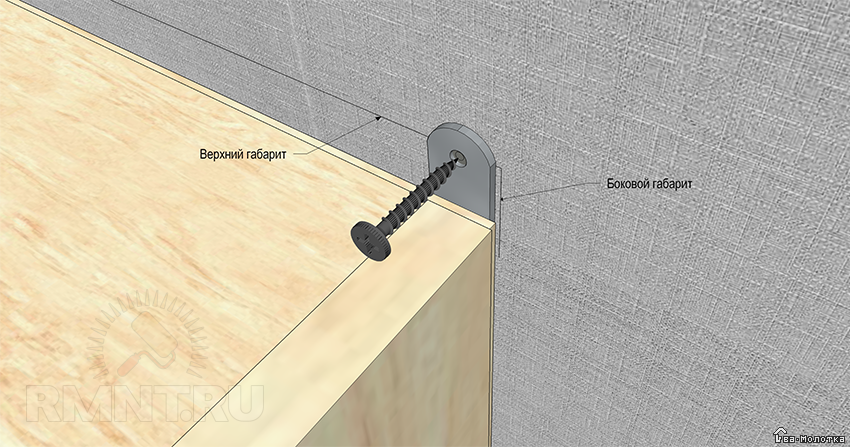

Крайнюю навесную секцию располагаем так, чтобы отверстия подвесных петель совпадали с чертой верхнего габарита и сквозь отверстия в ушках петель ставим метки.

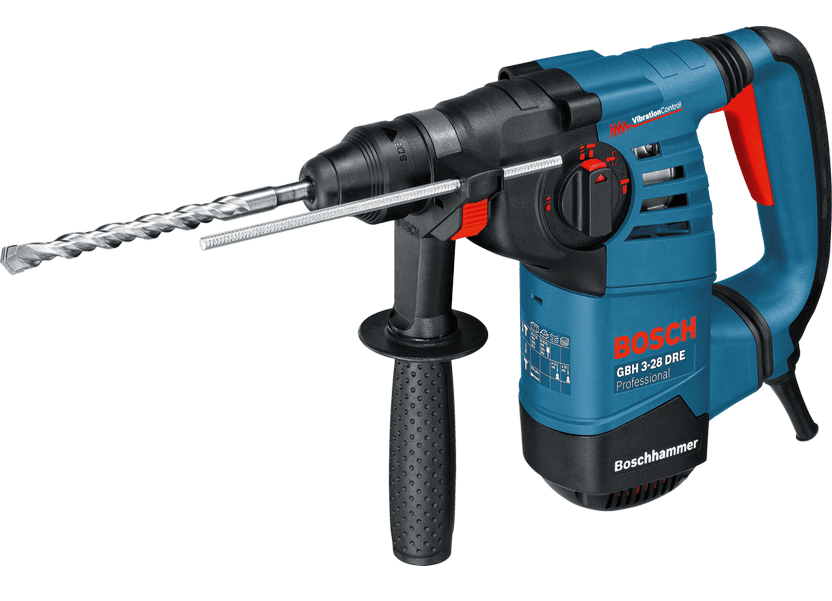

По этим меткам в стене сверлим отверстия, устанавливаем в них дюбели и навешиваем первый шкаф.
Следующие секции выравниваются по верхнему габариту, и аналогично предыдущим устанавливаются на дюбели.
В случае навешивания секций на перегородки из рыхлого или пустотного материала, на место разметки нужно установить монтажную планку, которая не только обеспечит надёжность крепления, но и ускорит последующий монтаж шкафов.

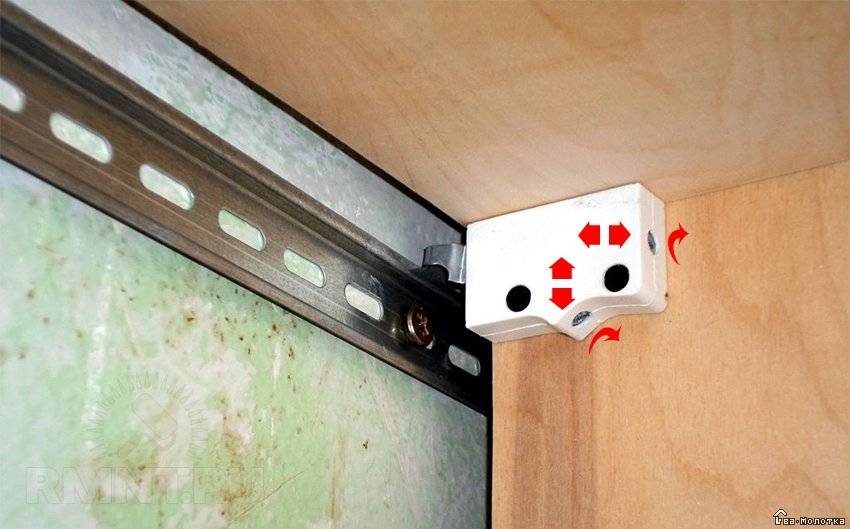

Для такого типа монтажа применяются регулируемые петли, которые крепятся шурупами к боковым панелям с внутренней стороны шкафов, так, чтобы зацеп для монтажной планки находился снаружи. Все навесные секции поочерёдно одеваются зацепами петель на монтажную планку, выравниваются по боковым габаритам.
Доводка петель
Когда все секции гарнитура установлены, навешены и закреплены, можно подкорректировать петли. Положение навесных шкафов можно отрегулировать с помощью двух винтов на петлях.

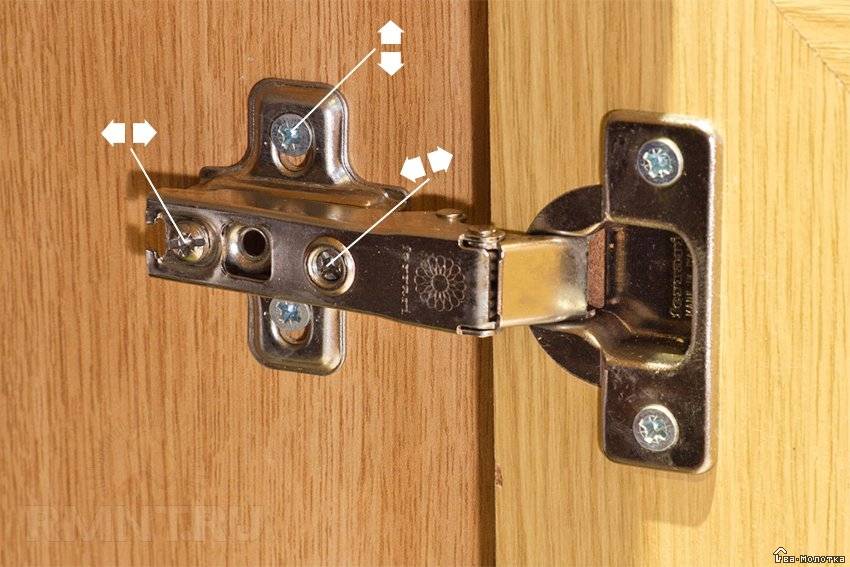

Винт на нижней части петли регулирует вертикальное положение шкафа (вверх-вниз), винт на задней части петли регулирует положение секции от стены (вперёд-назад).
После корректировки положения шкафов их корпуса нужно скрепить межсекционными стяжками.
Ввинчиванием или выворачиванием соответствующих шурупов можно добиться корректной работы петель на дверках и убрать перекосы.
Передний винт регулирует глубину посадки дверки (вперёд-назад), задний корректирует положение дверки относительно корпуса (вправо-влево), ослабив верхний и нижний крепёжные винты можно регулировать положение (вверх-вниз).
Важные моменты сборки и монтажа
Перед проведением сборки кухни своими руками для начинающих нужно определиться с материалами и провести нужные замеры помещения. Основу каркаса можно изготовить из ДСП, задние стенки — из ДВП, а сбоку и снизу поставить ЛДСП.
Покупая эти материалы, нужно ориентироваться на класс истечения фенола (оптимальным вариантом выступает маркировка Е1).
Для производства фасадов можно остановиться на натуральной древесине или готовых МДФ-элементах, хотя более дешевым вариантом будут окрашенные ДСП.
При сборе столешницы важно, чтобы она могла выдерживать длительное воздействие влаги, температуры и была устойчива к механическим повреждениям. В этом случае идеальным вариантом выступают ламинированные ДСП
Проведение замеров помещения
В процессе изготовления кухонной мебели своими руками чертежи и схемы лучше делать после приобретения мойки и встраиваемой техники
Покупая готовые фасадные конструкции, нужно обращать внимание на их габариты. В целом, чтобы правильно определить размеры мебели, нужно:
- Предусмотреть отверстия для труб и прочих коммуникаций (например, тумба под мойку выполняется без задних стенок).
- Учесть параметры вытяжки для сооружения подходящего шкафа.
- Рассчитать размеры подвесного модуля для сушки посуды. Для этого требуется заранее купить сушилку и под ее габариты подогнать остальную конструкцию.
Этапы установки элементов
Перед тем как приступить к сборке кухни, требуется провести сортировку элементов для каждого шкафчика. Это поможет убедиться в полной комплектации и упростить монтаж мебели. В первую очередь проводится сборка нижней части гарнитура. Дальше можно приступать к монтажу верхушки, которая имеет похожие особенности с установкой нижней секции:
- Верхние шкафы можно закрепить при помощи монтажных планок. Перед этим требуется рассчитать высоту их размещения, желательно, без помощи рулетки во избежание перекосов и неровностей.
- Далее при помощи уровня проверяется расположение шкафчиков. Применяя струбцину, все модули нужно стянуть между собой, а чтобы сохранить их поверхности в хорошем состоянии, между ними потребуется установить прокладки из дерева.
- Объединить конструкции друг с другом можно межсекционными стяжками, для которых внутри конструкций сверлят специальные отверстия.
Чтобы на готовом элементе не было сколов, нужно держать деревянный брусок в зоне сверления. Завершающим этапом выступает установка дверок на верхнюю секцию.
Особенности угловой мебели

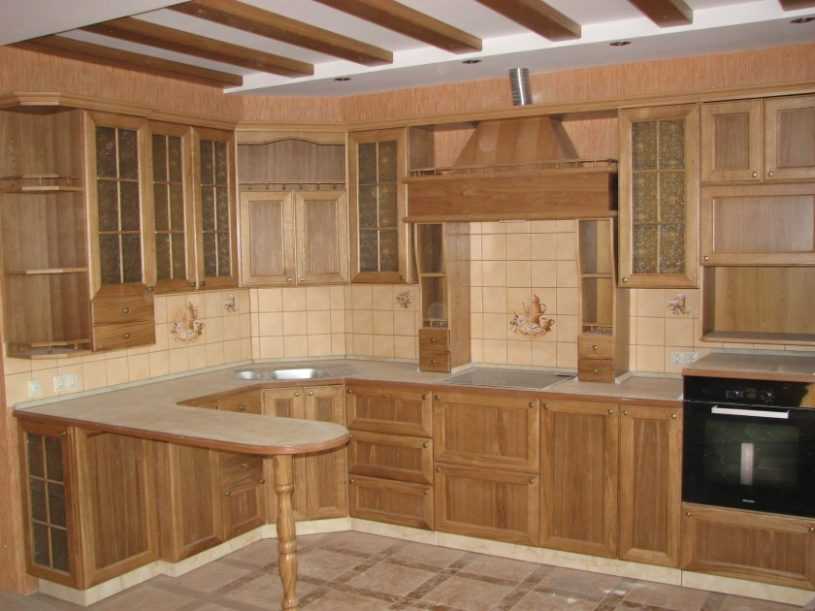

Популярным вариантом является угловая планировка кухни
При самостоятельном изготовлении мебели следует принять во внимание несколько важных моментов
Для оформления угла применяют как трапециевидные элементы, так и соединение под прямым углом.
Модель в форме трапеции потребует больше места. По этой причине в угол нередко помещают два шкафа под углом 90 градусов.
Для того, чтобы максимально использовать пространство, нередко монтируют выдвижные или же выкатные системы. Современные принципы обустройства и компоновки кухни позволяют эффективно задействовать труднодоступные места в образованном углу для организации дополнительных систем хранения.
Эти нюансы следует грамотно просчитать на этапе планирования.
Последовательность сборки
Каждая деталь гарнитура – это не что иное, как коробка из дерева (отличаются они только размерами и формой). Для того чтобы собрать полностью кухню, достаточно научиться собирать один шкаф, а остальные вы сможете собрать по изученной технологии.
После того как собраны все шкафы и ящики, нужно все это установить, но в этом деле также имеются свои особенности и нужно соблюсти последовательность.
- Первым монтируют угловой шкаф, в большинстве случаев он идет с мойкой.
- Затем, ориентируясь на угловой шкаф, устанавливают все напольные ящики. Сразу же регулируйте их высоту и угол соединения.
- После регулирования шкафы скрепляют между собой с помощью саморезов или стяжки.
- Закрепляют столешницу и мойку.
- Переходят к сборке и креплению навесных ящиков. Перед их креплением отрегулируйте высоту для комфортной эксплуатации.
- Прикрепите все двери и прикрутите плинтус.
Этап Собираем угловую тумбу
Когда чертеж будет полностью готов и уточнен, а все элементы для сборки – подготовлены, начинают самый ответственный этап – сборку угловой тумбы с мойкой. Ее всегда собирают первой, а потому процесс проводится с максимальной ответственностью и тщательностью. Затем уже на основе установленной угловой тумбы можно сделать готовый гарнитур, присоединяя к ней соответствующие элементы.
Основными конструкционными нюансами угловой тумбы являются:
- Отверстие в столешнице (почти всегда эта тумба выполняется с мойкой);
- Отверстия в боковой или задней стенке для прохождения трубопроводов, подающих воду к раковине, под отвод слива.
Эти отверстия необходимы, если угловая тумба с мойкой имеет задние и боковые стенки из ДСП или ДВП. Но возможен также и вариант, когда боковые стенки в этом элементе не предусматриваются, а жесткость обеспечивается специальными соединительными стойками.
Установочный процесс
Переходим к важному вопросу, как установить кухонный гарнитур. Будем разбираться с первой схемой, это когда сначала навешиваются на стену верхние элементы мебели, а затем устанавливаются нижние
В первую очередь необходимо определиться с высотою установки навесных шкафчиков. Считается так, что между столешницей и днищем навесных элементов должно быть расстояние в пределах 45-60 см. То есть, по стене откладывается высота нижних шкафов, далее, к примеру, 50 см, и последним расстояние от днища настенных шкафчиков до места установки навеса.
По полученному размеру проводится горизонтальная линии, на которую закрепляется монтажная планка. Именно на нее и подвешиваются верхние элементы кухонного гарнитура. Навес начинается с угла комнаты с полным прижатием первого шкафа к стене. Далее устанавливаются и следующие с прижатием друг к другу. После чего можно соединить их между собой в единую конструкцию. Далее устанавливаются фасады.
Перед тем как установить кухню, имеется в виду навешивание верхних элементов, необходимо определиться с местом прохождения газовой трубы и вентиляционной вытяжки. Обе трубы будут проходить через крышки некоторых шкафов, поэтому в них придется лобзиков сделать отверстия. Обязательно места срезов обрабатывают герметиком. Все это надо делать в процессе сборки шкафчиков.
То же самое относится и к нижним тумбам, потому что через них будут проходить трубы канализационной системы, водопровода, газовая труба, электрические провода, соединяющие бытовые приборы. Итак, в первую очередь устанавливается шкаф в угол помещения. Выставляется он по горизонтали при помощи ножек. Для этого используется строительный уровень.
Устанавливается рядом другой, и оба шкафа между собой стягиваются струбцинами. Все то же самое и с остальными элементами. После чего в одну конструкцию они соединяются мебельной стяжкой. Далее устанавливается поверх столешница, в которой предварительно выпиливается отверстие под раковину мойки. Торцы среза обязательно промазываются герметиком. Крепление столешницы к боковинам производится при помощи металлических уголков и шурупов. Остается лишь установить фасады, выдвижные ящики, полки и плинтус. Последней устанавливается мойка на герметик.
Как видите, схема сборки кухонного гарнитура не очень сложная. Да и вопрос, как правильно установить кухню, не требует особых знаний и усилий. Как и в любом процессе, здесь нужны аккуратность и ответственность
Вообще, к инструкции по сборке кухонной мебели надо относиться со всем внимание. Нельзя упускать мелочей, они, как показывает практика, и являются самыми важными
В состав кухонного гарнитура могут входить и другие предметы мебели. К примеру, обеденный стол или диванный уголок. Необходимо отметить, что инструкция по сборке кухонного уголка сильно отличается от сборки других предметов. Но если следовать рекомендациям от производителя, которые обозначены в инструкции, то и уголок можно собрать своими руками без проблем. Кстати, это в полной мере касается и сборки кухонного стола.
Шкафчик нижнего яруса с дверцей
В первую очередь отобранные детали будущего шкафчика раскладывают на чистой и сухой поверхности листа ДСП или фанеры, уложенного на пол. Пример такой сборки кухонного гарнитура приведен видео.
Сборочные операции выполняются фактически на полу, то есть кухонный шкафчик укладывается на тыльную сторону и собирается от начала и до конца, оставаясь в горизонтальном положении
Вот поэтому важно, чтобы основание пола было идеально плоским
Сборка шкафчика выполняется в следующем порядке:
- Из распакованного комплекта на шкаф выбирается та из панелей, в которой выполнены два фрезерованных отверстия. Это дверца, а отверстия сделаны, как посадочные гнезда для установки дверных петель;
- Выполняем установку петель, выравниваем и фиксируем навесы с помощью саморезов. Далее прикладываем дверцу к стенке и переносим на нее разметку навесов. Саму дверь пока не крепим, нужно только по разметке выполнить установку ответных частей навеса на стенке шкафчика;
- Далее выполняем установку деревянных штифтов-шкантов в отверстия всех четырех стенок, соединяем панели в один корпус будущего шкафа. Если замечаний по качеству стыковки нет, можно разобрать и установить шканты на клей, лучше всего ПВА или любой полиуретановый состав;
- Пока клей сохнет, корпус переворачивают и с помощью столярного уголка выравнивают так, чтобы все углы составляли 90о, после чего на тыльную сторону набивают тонкую заднюю стенку из ДФП или фанеры.
После того как клей высох, можно установить и закрепить переднюю дверцу шкафчика. Мебельные навесы предварительно выравнивают и регулируют так, чтобы боковой торец двери находился на одной линии со стенкой шкафчика.
Финальной частью сборки и установки любого элемента меблировки кухонного гарнитура является установка или заворачивание мебельных саморезов. Достаточно разметить точку установки, засверлить ее тонким сверлом на глубину в ¾ длины крепежа и завернуть саморез в торец стенки с помощью шуруповерта с установленным шестигранником.
Аналогичным способом собираются все шкафчики с дверцами, независимо от того, к какому ярусу кухонного гарнитура они относятся. Единственным отличием является то, что на шкафах нижнего яруса нужно установить пластиковые ножки или стойки, а на навесных шкафчиках верхнего ряда с тыльной стороны крепят стальные петли подвеса.
Совет! Если есть возможность, то будет нелишним приобрести в запас один комплект мебельных навесов. Как правило, штатных петель хватает на 3-5 лет интенсивного пользования шкафчиком.
Как правильно установить кухонную мебель
Существует 2 способа сборки. Первый предполагает сборку всех верхних элементов, а уже потом крепление их на стенку, а далее – нижние. Второй способ – наоборот.
Как собрать навесной шкаф
Классическая навесная конструкция включает 2 боковые панели, верхнюю часть, дно, заднюю стенку, 2 дверцы. Куда поставить в кухне мусорное ведро читайте в этом материале.
Петли
Все петли можно классифицировать на 2 вида: врезные и накладные. Вешать их нужно первыми сразу после всех монтажных работ. Справиться с этим под силу даже непрофессионалу, так как места крепления имеются на боковинке и двери. Порядок действий:
- Сложить боковинку и дверку на полу, чтобы они плотно прилегали друг к другу.
- Приложить петли на место, привинчивая их вначале к боковинке, а после к фасаду. В результате этого дверца должна быть немого ниже, чем боковинка. Под нее уложить брусок, а уже потом прикрутить петлю.
- Разобрать петлю, которая состоит из 2 разъемных петель, соединенных шурупов. Этот шуруп открутить, дверь отложить, а боковинки нам понадобятся дальше.
Корпуса
Теперь воспользуемся следующей инструкцией:
- Зафиксировать к боковинкам верх и дно. Для этого подойдут конфирманты – особый мебельный крепежный элемент, который можно отыскать в комплектации с головкой под шестигранник. Для работы подойдут обычный ручной ключ.
- Места монтажа конфирматов обозначены на внешней части боковин. Нужно только приложить боковину и верхнюю часть, вставить крепежный элемент, далее дно, а в конце вторую боковинку.
- Собранную конструкции перевернуть, чтобы наружная часть была внизу, сверху уложить лист ДВП и выровнять его. Он будет задней стенкой. Для его фиксации подойдут мелкие гвоздики.
- Вначале забивать крепежные элементы в углах, при этом хорошо выравнивая края, а далее посередине каждой из сторон. На каждые 10 см приходится 1 гвоздь.
Уголки и петли, держатели полок
Петли, на которые необходимо навесить настенные шкафчики, могут быть разных видов, от чего и разнится способ их фиксации. Держатели полок также различаются по форме и материалу, но закрепляют их в отверстие в стене. Под них в боковинках выполнены отверстия. В качестве крепежных деталей используют пластиковые чопики.
Стоимость самых дешевых держателей полок составляет от 45 руб.
Сборка шкафа с выдвижными ящиками
Наиболее простая работа позади, собираем тумбы с ящиками.
Ножки
Лучше всего подходят ножки регулируемого типа, так как поверхность пола не у всех идеально ровная. А с регулируемыми можно выставить мебель так, чтобы нагрузка была равномерно распределена на все ножки. Когда шкафы небольшие – длина до 80 см, то устанавливаются 4 упора, а для длины более 80 см требуются 6 опорных точек.
От края нужно отступить 5-8 см, закручивая крепежные элементы длиной 15 мм. Очень часто уже в готовом гарнитуре под ножками также имеется зенковка – отверстие маленького диаметра. Когда прорези в ножках с отверстиями будут совмещены, устанавливаем крепежные элементы.
Монтаж направляющих
На боковинках нижних шкафов имеется разметка, которая поможет закрепить направляющие. Чтобы их закрепить, необходим евровинт М6*13. Установите направляющие в требуемом количестве на 2 боковины.
Собирать ящики нужно при помощи шурупов 4х45. Порядок действий:
- Первым делом устанавливают направляющие. Их монтируют на стенки ящика.
- Если на стене присутствуют отверстия, то ставят направляющие на боковинки, а если нет – на торец.
- Когда направляющие и боковинки с задней стенкой скреплены, монтируется передняя стенка, а в конце – дно. нужно проверить диагонали, чтобы они совмещались.
- Для фиксации дна задействуют скобы.
Ящики
Для фиксации шкафчиков лучше всего задействовать шину. Порядок действий:
- Прикрепить планку к стене по горизонтальной разметке.
- Прикрутить к собранным корпусам навесы.
- Теперь подготовленные шкафов можно вешать на шину, а их положение контролировать винтами в корпусе самих навесов.
Бюджетные варианты мебели имеют дно, которое включает 2 части. Если в таком шкафу предполагается установка мойки, то задняя стенка практически отсутствует, но имеется несколько стяжек- цанг, благодаря чему конструкция будет надежно установлена и прослужит дольше. В остальном инструкция аналогичная той, что используется для сборки классического шкафчика с дверками. Про раздвижные двери на кухню расскажет эта статья.
Спускаемся с небес на землю
Полюбовавшись на творение рук своих, величаво висящее на стенах кухни, приступите к сборке напольных элементов гарнитура.
Начинаем плясать от угла
Соединяем нижние тумбы – угловую для мойки и соседнюю с ней для ящичков
А там размещается угловой шкаф с мойкой. Обычно это конструкция с дном, состоящим из двух частей, горизонтальной царгой, заменяющей вторую заднюю стенку для обеспечения доступа к сантехнике, и две перпендикулярных друг-другу (большая и малая) под столешницей. Соберите его по следующему плану:
- к задней стойке прикрутите составное дно и закрепите одним из торцов заднюю царгу;
- прикрутите боковые стойки и стяните их царгами;
- стяните их между собой винтами;
- произведите монтаж ножек к дну шкафа согласно разметке;
- повесьте и отрегулируйте дверцы.
Вставьте мойку
Установленная мойка в угловой шкафчик
Мойку часто продают отдельно от гарнитура. Учтите несколько важных моментов при установке.
- Выпиливание отверстия под него проводят до сборки с подложечной стороны.
- Край мойки имеет два периметра. Наружный соответствует ее кромке, а внутренний – специальным петлям для крепежа.
- При разметке отверстия отступите от края заготовки не менее 10 см. Очертите карандашом наружные границы мойки.
- Измерьте линейкой расстояние от кромки до крепежной петли.
- Отложите на это расстояние внутрь контура метки. Проведите через них линию, ограничивающую внутренний периметр.
- Просверлите на ней несколько сквозных отверстий для лобзика;
- Наклейте с подложечной стороны несколько полосок скотча, перекрывающих очерченную зону – это предотвратит повреждение лицевой поверхности при провисании выпиливаемого куска.
- Электролобзиком выпилите дырку под мойку.
- Нанесите герметик в пространство между внутренним и наружным периметрами и дождитесь его загустения.
- Вставьте и зафиксируйте мойку специальными зажимами.
Соберите напольные шкафы
Монтируем ножки для нашей напольной тумбы
Сборка напольных шкафов происходит по тому же принципу. Но сначала к дну шкафа согласно сделанным в нем отверстиям крепятся регулируемые ножки. После сборки корпусов обязательно произведите тщательное выравнивание по верхнему краю и межсекционную стяжку.
Последовательность сборки нижних кухонных тумб
Сборку выдвижных ящиков начните с монтажа направляющих на боковины. Припасуйте их к задней стенке, вставьте дно, установите лицевую крышку, проверьте диагонали на перекос, стяните крепеж, прикрутите ручки.
Устанавливаем направляющие для ящиков нижней тумбы
Установите столешницу
Столешница для кухонного гарнитура с вырезом для мойки
Чаще всего ее изготавливают из ламинированной ДВП. Она быстро монтируется, имеет небольшой вес и легко поддается обработке. Сборка состоит из следующих этапов.
- Разметьте ДВП с припуском не менее 1 см во все стороны, с учетом зазора до 5 мм «фартука» и толщины металлической планки, накладываемой на торцы.
- Выпилите заготовку электролобзиком или мебельной ножовкой.
- Нанесите герметик на торцы, плотно прижмите планку саморезами, удалите излишки силикона с помощью ацетона.
- Установите столешницу на стойки напольных шкафов и закрепите с помощью саморезов.
- Зазор между краями, примыкающие к фартуку заполните герметиком и закройте мебельным бордюром.
ВАЖНО! Отнеситесь серьезно к гидроизоляции торцов и стыковочных поверхностей и выполняйте все требования производителя. Угловая столешница состоит из двух и более частей, соединяющихся с помощью специальных стяжек. Ее сборку произведите по следующей схеме:
Ее сборку произведите по следующей схеме:
Угловая столешница состоит из двух и более частей, соединяющихся с помощью специальных стяжек. Ее сборку произведите по следующей схеме:
- на верхнее ребро края стыка нанесите специальный клей, идущий в комплекте, который обладает высокими адгезивными свойствами;
- остальную часть стыка тщательно смажьте обычным столярным клеем;
- вставьте ламели в специальную прорезь пропиленную вдоль обеих сторон стыка;
- установите стяжки с подложечной стороны в зеркально совпадающие пазы, сделанные перпендикулярно поверхности стыка, произведите стягивание с помощью гаечного ключа;
- удалите выступивший на лицевую поверхность клей с помощью уайтспирита или ацетона.
К СВЕДЕНИЮ! Рекомендуем на края стыков наклеить малярный скотч для аккуратного нанесения и быстрого удаления остатков клея
Поздравляем! Вы справились и произвели сборку и установку кухонного гарнитура своими руками, который прослужит долгие годы и будет являться предметом вашей гордости.

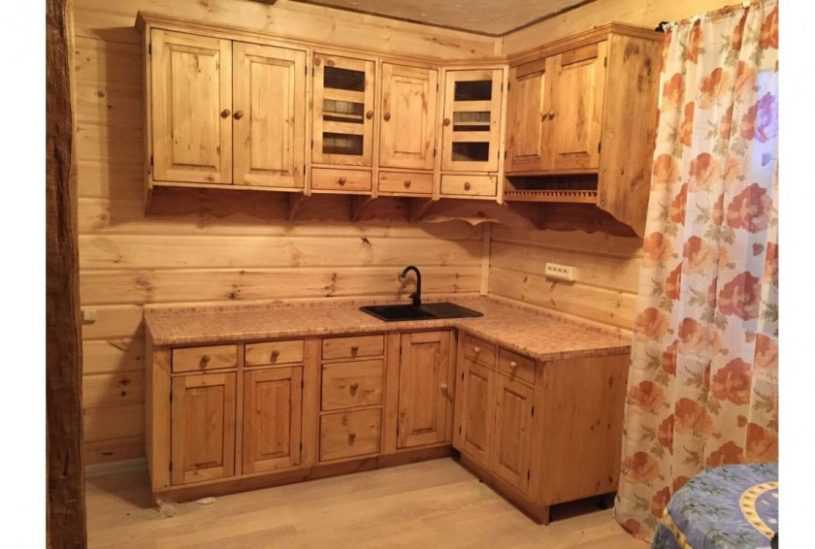

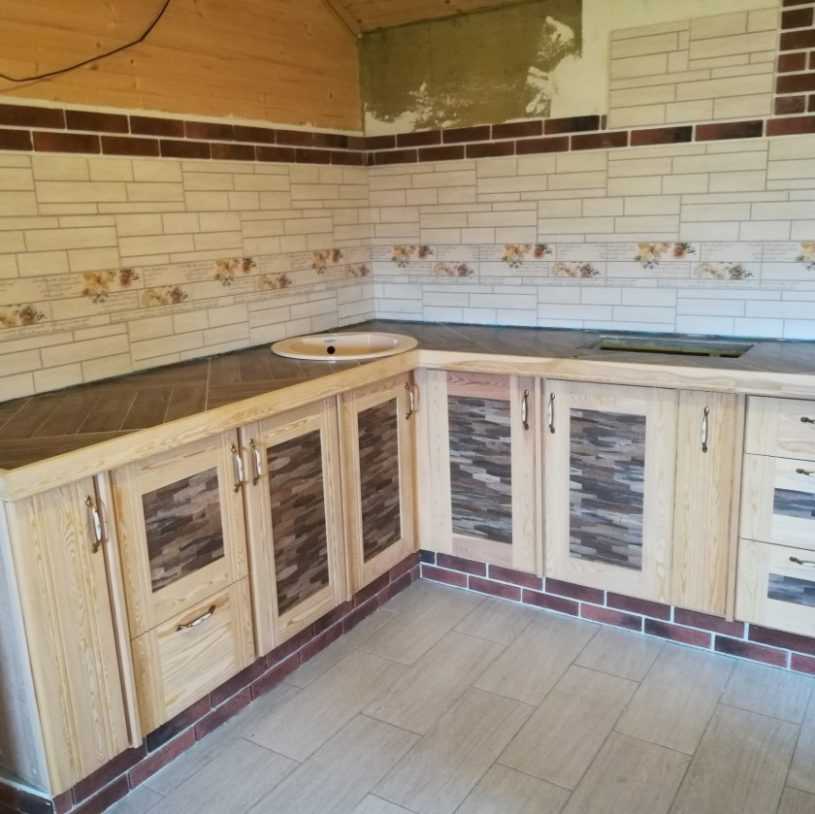

Готовая кухня, собранная своими руками
Дизайн и конструкция – две стороны одной монеты
Эскиз угловой модульной кухни
Отдайте предпочтение модульной мебели, а также конструкциям в которых предусмотрена упрощенная сборка кухонного гарнитура. Перед покупкой составьте подробный план помещения, на котором обязательно укажите (желательно в миллиметрах):
- высоту, ширину и длину помещения в разных частях кухни – наверняка они будут различаться;
- расположение и размеры двери;
- точное положение электропроводки, канализации, водо- и газопровод;
- точное расположение вентиляции;
- высоту подоконника и расстояние от оконного проема до углов кухни.
Детальный проект дизайна кухни с точными размерами и расстановкой мебели и техники
Теперь смело идите в мастерскую или мебельный магазин. Опытные специалисты с помощью компьютерных программ 3D-моделирования подберут подходящую конструкцию и дадут совет, как собрать кухонный гарнитур. При выборе руководствуйтесь правилами.
- Кухня делится на зоны варки, разделки продуктов с мойкой и складирования продуктов с холодильником. Переход между ними происходит по кратчайшему пути – «золотому треугольнику».
- Мойка, варочная поверхность и холодильник нужно расположить на расстоянии не менее полуметра друг от друга – брызги воды могут привести к выходу варки из строя, а холодильник в зоне высокой температуры будет съедать больше электричества.
- Стиральную машину и посудомойку расположите поближе к водопроводу и канализации.
Дизайн гарнитура зависит от размеров кухни. Варианты расположения элементов гарнитура буквой Г и П применяются в помещениях малого размера. Островной вариант подходит для просторных комнат.
Возможные варианты планировки кухни
В чем преимущества самодельных гарнитуров
Почему покупные варианты подходят не всем?
- Бывают кухни нестандартных размеров, установить в них готовую мебель очень сложно, а иногда и невозможно. Переделка мебели под новые размеры – долгое и неблагодарное занятие.
- Каждая хозяйка хочет иметь уникальный набор мебели, приспособленный под ее личные запросы и желания. Это связано не только с дизайнерскими предпочтениями, но и с физиологическими особенностями, привычками и традициями.
- Кухонные наборы даже самого дешевого сегмента только относительно недорогие. Не все могут себе позволить купить их в связи со сложным финансовым положением.
Понравившийся гарнитур заводского производства может не вписаться в габариты кухни
Выход один – сделать кухонный гарнитур своими руками. Плюсы такого решения очевидны: размеры изделия будут точно соответствовать параметрам кухни, а обойдется такое удовольствие в разы дешевле. Сразу скажем, что для этого надо иметь не только желание, но и профессиональные навыки, а также полный набор специальных инструментов.
Прямая тумба под мойку (ширина 600 мм)
Как и у предыдущей модели, корпусные планки здесь располагаются вертикально, чтобы не мешать при установке мойки.
Высота передней корпусной планки должна быть 60 мм – такая деталь смотрится эстетично, не уменьшает внутреннее пространство тумбы и эффективно выполняет свои функции. Задняя планка в данной конструкции – полноценная царга (ребро жесткости).
Для беспрепятственного подведения коммуникаций к мойке, тумба изготавливается без задней стенки. Иногда для подключения водоснабжения и водоотведения, в боковых панелях и дне делают дополнительные вырезы с помощью электролобзика.
Размеры данной тумбы под мойку: высота с регулируемыми опорами – 830 мм, ширина – 600 мм, глубина вместе с фасадом – 532 мм.
Если для изготовления кухни будут использованы стандартные фасады, то стандартная высота тумбы должна быть 820 мм.
Перечень деталей:
- Фасад МДФ 725*596 мм – 1 шт.
- Дно 600*516 мм – 1 шт.
- Стойка 714*516 мм – 2 шт.
- Царга 250*568 мм – 1 шт.
- Корпусная планка 60*568 мм – 1 шт.
Необходимая фурнитура:
- Конфирмат (евровинт) – 10 шт.
- Опора регулируемая – 4 шт.
- Петля накладная – 2 шт.
- Ручка – 1 шт.
- Уголок пластиковый – 4 шт.
- Саморез 4*16 мм – 20 шт.
Пошаговая инструкция по сборке тумбы
Приступаем к сборке. Раскладываем все детали изделия.
В первую очередь крепим две стойки к дну с помощью конфирматов. Для удобства поставим детали стоек кромлеными краями вверх на задние торцы.
Дальше крепится корпусная планка и царга. Так как высота царги у нас 250 мм, то устанавливаем ее на 4 конфирмата.
Прикручиваем регулируемые опоры, перевернув тумбу. Для каждой опоры используем по 4 самореза.
Соединяем тумбу со столешницей. Делаем это при помощи простых пластиковых уголков, которые попарно прикрепим к стойкам.
Приступим к установке фасада. Для этого присадим петли в соответствии с общими правилами. Сделаем отметки на внутренней поверхности – 22 мм от края фасада до центральной точки отверстия, 100 мм снизу до центральной точки нижней петли и 625 мм до центра верхней петли. С помощью фрезы Форстнера (диаметр 35 мм) просверлим на месте отметок несквозные отверстия и прикрутим петли.
Сделаем разметку опорной стойки. Для этого отмеряем снизу на стойке 100 мм и 625 мм. Далее проведем перпендикулярную стойке линию и сделаем разметку в соответствии с приведенной схемой:
Ответная планка петли прикручивается к тумбе на два самореза. Фасад навешивается на петли и регулируется.
Недостатки данной модели
Рассмотренная нами модель кухонной тумбы под мойку имеет два недостатка, которые я предлагаю сейчас рассмотреть:
- Огромная ширина фасада. Ширина 596 мм – это очень много для дверки. Я понимаю, что устанавливая один фасад, мы сэкономим на петлях и ручках, но смотреться такая широкая дверка будет некрасиво. Также данный фасад имеет приличный вес, который примут на себя всего две петли. Из-за высокой нагрузки петли будут быстро выходить из строя, а также их придётся гораздо чаще регулировать. В общем, я считаю, что в данной тумбе лучше поставить два фасада шириной по 296 мм. Так будет гораздо лучше.
- Высокое расположение царги. Заднюю царгу лучше сместить вниз на 15-20 см. Дело в том, что высокое расположение царги может мешать, как установке самой мойки, так и установке и подключению смесителя.
Собственно это всё, можем переходить к следующей модели.
Инструменты для установки своими руками
Чтобы осуществить установку, понадобятся следующие инструменты:
- Универсальный шуруповерт с шестигранной насадкой. Технически вместо шуруповерта Вы можете использоваться шестигранник или отвертку, однако в таком случае Вы быстро выдохнитесь и Вам придется делать большие передышки после закручивания шурупов, поэтому гораздо проще купить или арендовать шуруповерт.
- Перфоратор или мощная дрель для высверливания дыр пригодится при креплении настенных кухонных шкафов.
При сверлении стен без перфоратора не обойтись
- Пила или электрический лобзик (понадобится при монтаже мойки).
- Рулетка и карандаш — пригодятся при планировке.
- Строительный уровень — используется для выравнивания шкафов.
- Некоторые другие вспомогательные инструменты — глубокие анкеры или крюки, стяжки, плоскогубцы, молоток, отвертки и так далее.
Шуруповерт — наш главный инструмент
Проверка количества деталей стола перед сборкой
При покупке или получении стола через доставку по адресу посчитайте количество упаковок. Цифра должна быть указана в акте-приемки передачи мебели или в накладной. Если стол маленький, то упаковка может быть одна.
Иногда их может быть 3 и больше. Фурнитура обычно находится в одной из упаковок или идет отдельным пакетом. Если в акте указано, что стол состоит из одной упаковки, то смело ставьте подпись о приемке.
Важно. Если присутствуют стеклянные детали, то желательно их осмотреть сразу при приемке и потребовать замены в случае дефектов хрупкого материала.
После принятия товара найдите инструкцию и внимательно с ней ознакомьтесь.
Посмотрите, какие инструменты вам могут понадобиться, какова последовательность действий при сборке.
И главное, сколько деталей и фурнитуры должно быть в наличии.
Вскрывая все пакеты и упаковки, внимательно пересчитайте количество деталей, сверяясь с инструкцией по сборке.
Проверка комплектации кухни
Обычно беглый осмотр комплектации кухни происходит при ее доставке. Вы визуально проверяете все коробки с разобранными кухонными шкафами. Непосредственно перед сборкой комплектацию кухни стоит проверить более подробно. Так как собирать кухню самостоятельно мы будем снизу вверх, то коробки с напольными шкафами нужно выставить на первый план, ведь с них будем начинать.
Коробки с кухней на кухне
Остальные коробки с кухней нужно рассортировать по планируемой очередности сборки: напольные шкафы, столешница с мойкой, фартук (если он в комплекте), навесные шкафы, фасады к шкафам, встроенные светильники, выдвижные ящики. Найдите и прочитайте инструкцию по сборке, относящуюся к вашей модели кухни. Подготовьте сборочный комплект для кухни, укомплектованный на фабрике. Он может поставляться отдельно от коробок со шкафами или лежать отдельно в коробке каждого шкафа.
Переходим к сборке напольных шкафов, но предварительно подготовим инструмент.
Рассмотрим на примере как повесить шкаф на кухне используя монтажную рейку
Из инструментов понадобиться:
- Ударная дрель или перфоратор.
- Несколько дюбелей с диаметром 10 мм, и длинной не менее 6 мм.
- Два навеса и монтажная планка.
- Ножницы по металлу или лобзик.
- Бур по бетону диаметром 10 мм.
- Сверла 4 и 2 мм.
Крепление навесов

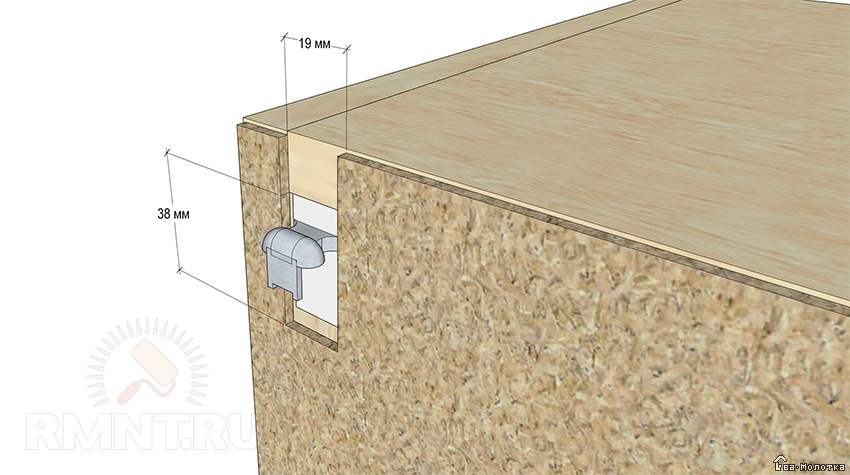

Подготовим шкаф для крепления навесов. Для этого, если она не снята, демонтируем заднюю стенку. Обычно она изготовлена из ДВП. Вставляем внутрь корпуса навес и смотрим, чтобы его верхняя часть, плотно прилегала к корпусу шкафа.
Крючок в отпущенном состоянии, должен выходить за корпус шкафа на 4мм.
Сверлом 4 мм сверлим сквозное отверстие для крепления навеса.
Второе отверстие для крепления навеса не сверлим на сквозь, а проходим сверлом 2 мм для ввинчивания шурупа.
На практике в двух креплениях применяют шурупы, но для большей надежности было решено использовать сквозной винт и гайку. Минус этого способа то, что сбоку шкафа, будет видна головка винта. Но и на обычных шурупах шкаф не сорвется.
Когда отверстие готово, скрепляем детали винтом через шайбы.
Не следует зажимать их очень сильно, чтобы не сломать корпус навеса.
Во второе отверстие закручиваем шуруп.
То же делаем и с противоположной стороны.
Навесы бывают «левый» и «правый», и вставлять их нужно соответственно.
На корпусе есть маркировка с буквами «L» и «R».
Закрепив навесы на боковых стенках шкафа, закрываем заднюю стенку ДВП панелью, вырезав места выхода крюков. Сделать это можно, как ножницами по металлу, так и обычным лобзиком.
Панель прибиваем к корпусу тонкими гвоздями.
Установка монтажной планки
Шкаф подготовлен, определяем высоту крепления монтажной планки. Исходить следует из того, что расстояние от мойки или столешницы до нижней части шкафа на кухне должна быть 500 – 600 мм. Если это значение будет меньше 450 мм, шкаф может мешать при работе на рабочей поверхности кухонной столешницы. Учитывайте рост хозяйки и глубину шкафа. Когда определились с этим значением, прибавляем его к расстоянию от нижнего края шкафа до крюков. Это и будет высота крепления монтажной планки.
Отмечаем маркером на стене высчитанное значение, прикладываем на этом уровне планку и отмечаем места для сверления отверстий.
Стандартная планка имеет длину 2000 мм, и если вы планируете повесить ряд шкафов, резать ее не нужно. В случае, когда будет подвешено два шкафа на расстоянии – отрезаем куски необходимой длины. Для экономии планки, ее можно ломать на несколько частей, закрепляя ее только в том месте, где будет находиться крючок.
Первое отверстие лучше сделать с одного из краев. Далее, не зажимая винт, ставим на планку уровень и, выбрав оптимальное значение, делаем метку с другой стороны, и посередине.
Опускаем планку и высверливаем отверстия по разметке.
Вставляем пластмассовые дюбеля в отверстия, и через планку вкручиваем винты.
Проверяем уровень и надежность крепления. Поднимаем шкаф и сажаем его крюки на монтажную планку.
Остается отрегулировать наклон соответствующими винтами навеса. Сделать это можно крестовой отверткой. Когда работа окончена, можно смело выкладывать посуду, навесы надежно выдержат ее вес.
