Ставим пластиковые окна: от замеров и заказа до монтажа и крепления

Способы закрепления рамы

Перед тем как установить пластиковое окно своими руками немаловажным моментом является и выбор метода крепления, что будет использоваться в дальнейшем. Фиксацию оконного профиля можно осуществить посредством анкеров или монтажных пластин. Оба варианта обладают собственными сильными и слабыми сторонами, ввиду чего прежде чем отдавать окончательное предпочтение нужно не только ознакомиться с ними более подробно, но и учитывать некоторые особенности помещения.

Первоначально необходимо обращать внимание на материал, из которого состоит стена. Если предстоит поставить окно в кирпичном или панельном доме, то кардинальных преимуществ или недостатков использования того или иного типа крепления почти нет

Когда же возникает потребность производить установку в здании, сооруженном из пеноблоков или газобетона, то более предпочтительным вариантом является закрепление при помощи монтажных пластин.

Особенности монтажа с применением анкерных болтов

Анкера в качестве крепежей в основном используются при монтаже крупногабаритных оконных конструкций, а также тех, что имеют огромный вес. При таком способе фиксации окно устойчиво сопротивляется множеству ударных нагрузок, что возникают, к примеру, в ходе эксплуатации окон с наличием створок, открытие которых можно осуществлять в два разных положения. Кроме этого проходящие насквозь через раму анкерные болты предоставляет возможность выполнить более точное регулирование вертикалей и горизонталей устанавливаемой оконной конструкции. При соблюдении всех правил такое крепление обладает большей прочностью, гарантируя отсутствие вибраций, что могут возникать при сильных порывах ветра. Еще одной положительной стороной является минимальный риск проседания установленной оконной конструкции в ходе дальнейшей эксплуатации.

Существенный недостаток при их использовании заключается в том, что ввиду сквозного просверливания возникает огромная вероятность разгерметизации камер нового окна. Учитывая это, может произойти нарушение баланса температуры внутри них. Второй недостаток фиксации рамы посредством анкеров заключается в необходимости соблюдать предельную точность и избегать даже мелких недочетов при проделывании отверстий в профиле, поскольку в ином случае в результате их некорректного сверления может произойти образование зазоров, неполное закрытие оконных створок и другие отрицательные последствия.

Особенности закрепления пластиковых окон при помощи монтажных пластин

Этот способ является более простым, благодаря чему им может без сложностей воспользоваться даже человек, что впервые столкнулся с такой задачей. При закреплении пластикового окна посредством монтажных пластин удается наверняка избежать разгерметизации стеклопакетов, а также сохранить существенное количество своего времени. Монтажные пластины являются подходящим вариантом для оконных конструкций с глухими стеклопакетами и небольшими габаритами. В конечном счете, внешний вид окна не испортится, поскольку в дальнейшем будет осуществляться отделка откосов, которая позволит полноценно замаскировать их наличие.

Недостаток тоже имеется и заключается в возможном некотором дрожании, которое способно возникать из-за недостаточно плотного прилегания скрепляемых компонентов между собой, поскольку фиксация монтажных пластин производится к профилю, а не как при применении анкеров, когда в нем проделываются сквозные отверстия.

Обратите внимание! Для крепления монтажных пластин в проеме из бетона или кирпича рекомендуется сделать мелкие углубления, благодаря чему удастся избежать потребности в нанесении лишнего выравнивающего слоя перед созданием внутренних откосов.

Крайне часто при установке специалисты сочетают оба вида крепежей. Фиксация с использованием анкеров производится в стены через боковые элементы рамы и профиль окна, а сверху для закрепления задействуют исключительно монтажные пластины. Если установка пластикового окна совершается в деревянной бане, то второй вид креплений применяется в редких случаях, поскольку может произойти их расшатывание. В некоторых ситуациях вместо анкеров используются оцинкованные саморезы.

Отделочные работы (откосы, подоконники, отливы)

Функциональность окна по большому счету определяют и вспомогательные элементы, которые поставляются вместе с окном или докупаются отдельно.

Монтаж подоконника

Одним из основных элементов является подоконник. Как правило, он тоже сделан из поливинилхлорида и по цвету не отличается от оконной рамы. Ширина его определяется в зависимости от толщины стены.

Подоконник заходит под раму не более чем на два сантиметра. Проем под ним запенивается или заделывается раствором, в зависимости от высоты подоконника над стеной. С внутренней стороны он закреплен к оконной раме или подставке под нее, с внешней — свободно лежит на герметизирующем слое. Если используется пенополиуретановый герметик, то он заделывается пароизоляционной лентой или СтизВ, как и трехслойный шов. По сторонам подоконник должен заходить под откос не менее чем на 2 см.

Ширина подоконника может быть любой, но свес за внутреннюю плоскость стены не должен превышать 6 см. Это позволит конвекционным потокам от радиатора свободно обтекать его и защищать окно от запотевания. Наклон плоскости подоконника от горизонтали в сторону пола должен находиться в пределах 5 – 60. Это позволит установить на нем кашпо или вазу с цветами, не рискуя, что они свалятся и предотвратит скопление пыли или капель воды, если, например, забыли закрыть форточку.

Монтаж отлива

С внешней стороны устанавливается отлив, обеспечивающий отведение дождевой воды, стекающей по окну от стены. Установка пластиковых окон по ГОСТу требует и правильного монтажа отлива. Материалом отлива тоже служит ПВХ, но могут использоваться и алюминий, оцинковка, сталь с полимерным покрытием. В любом случае отлив должен выступать за плоскость стены на 3 – 5 см, а то и более, в зависимости от ветровой нагрузки. Также необходимо обеспечить наклон плоскости отлива вниз от горизонтали на 5 – 80. Крепится отлив к специальному профилю на нижней стороне окна, что обеспечивает защиту от проникновения влаги под раму. С обеих сторон отлив должен заходить под откосы, которые монтируются после установки отлива с внешней и подоконника с внутренней стороны.

Монтаж откосов

Откосы на окна ПВХ устанавливаются разнообразные — пластиковые, гипсокартонные, штукатурные. Выбор зависит от размеров стены, окна и вида отделки интерьера. Обустройство откосов можно заказать вместе с монтажом окна, или выполнить отдельно, в ходе общего ремонта квартиры. При правильно выполненных монтажном шве и установке отливов и подоконников, откосы выполняют только декоративные функции и на герметичность и теплоизоляционные свойства конструкции влияют мало.

Вам будет интересно

Как правильно делать замеры

Перед обмером оконного проёма желательно сбить откосы, чтобы чётко видеть его границы. Быстрее всего сбивка выполняется перфоратором, оснащённым специальным инструментом — «лопатой».

Оголив основной материал стен, замеряют высоту и ширину проёма. Замеры нужно производить в нескольких точках вдоль проёма, после чего из полученных значений выбирают наименьшие. В проёмах с четвертью обмер проводят по наружной стороне проёма, то есть снимают расстояния между краями четвертей.

Размеры окна будут зависеть от вида проёма:

  • Для проёмов с четвертью: ширину окна определяют путём прибавления к ширине проёма с наружной стороны 3 см. Высоту окна принимают равной высоте проёма с наружной стороны (то есть между выступами-четвертями).
  • Для проёмов без четверти: ширину окна определяют, отнимая от ширины проёма две ширины монтажного зазора. Последний составляет 1,5–2 см, следовательно, отнять нужно 3–4 см.

Из замера ширины оконного проема следует вычесть два монтажных зазора (в сумме эта величина составит 3–4 см)

Высоту окна рассчитывают путём вычитания из высоты проёма двух монтажных зазоров и высоты подставочного профиля.

Высоту пластикового окна определяют путем обмера проема с последующим вычетом из результата высоты подставочного профия и двух монтажных зазоров

Ширину отлива и подоконника подбирают исходя из того, насколько глубоко в проёме решено располагать окно. Обычно от наружной поверхности стены отступают 1/3 толщины стены. Тогда ширина отлива составит 1/3 толщины стены + 5 см.

Ширину подоконника рассчитывают так: к расстоянию от внутренней поверхности окна до внутренней поверхности стены прибавляют 2 см (на эту величину подоконник будет заводиться под окно) и ещё ширину выступающей части, которая должна быть такой, чтобы подоконник перекрывал имеющийся под ним радиатор отопления на половину его (радиатора) ширины.

Оптимальный запас по длине для подоконника составляет 15 см. Величину запаса можно и уменьшить, но не более 8 см. При этом нужно учитывать, что окно будет выглядеть менее привлекательно.

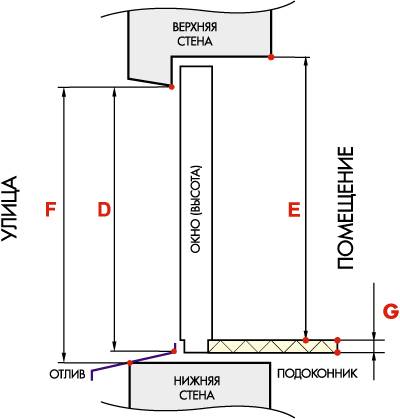

Схема является иллюстрацией к понятиям величин, участвующих в определении размеров пластикового окна, откосов и подоконника

Чтобы определить размеры дверной коробки, от ширины проёма нужно отнять два монтажных зазора (они имеют ту же ширину в 1,5–2 см), а от высоты проёма — только один.

Порядок регулировки металлопластиковой двери

Регулировка двери может быть осуществлена с экономией денег и качественным результатом в конце. Для этого необходимо изучить основные сведения по регулировке, принципы этого типа дверей, возможные поломки, а также способы их устранения.

Информация по регулировке двери

Регулировка предполагает использование шестигранного ключа 4 мм.

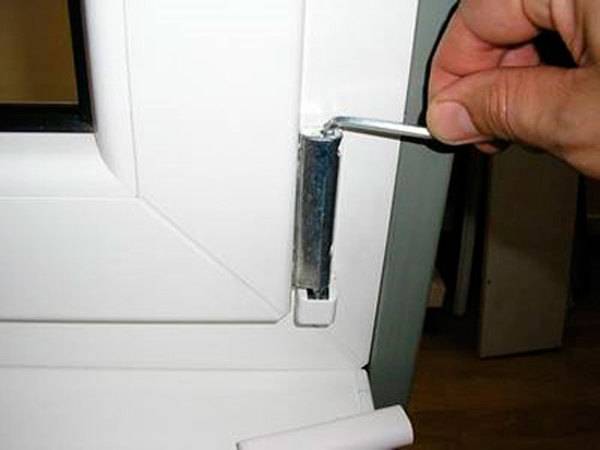

Благодаря верхним и нижним петлям производится регулировка металлопластиковой двери по горизонтали. Для этого в петлях находятся отверстия специально под шестигранник. Для того, чтобы регулировать верхнюю петлю, надо открыть дверь.

При вращении по часовой стрелке шестигранника, створка присоединяется к петле. Также поднимается низ двери. При прокручивании против часовой стрелки, створка будет удаляться от петли, при этом низ двери будет опускаться.

Отрегулировать при помощи нижней петли можно с внутренней стороны и при открытой двери, или с внешней и при закрытой двери.

Эти способы позволяют убрать скос, а также сдвинуть раму.

Работа по вертикали

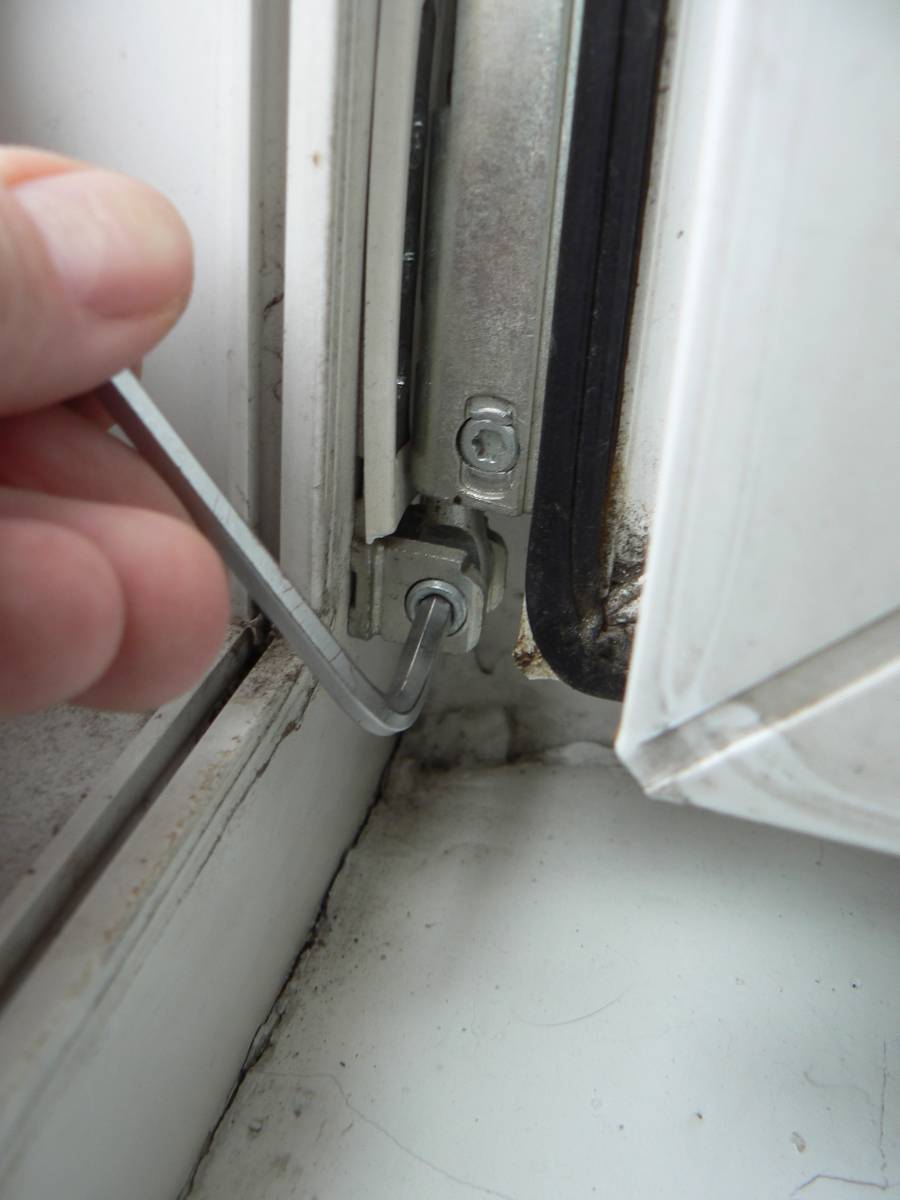

Нижняя петля применяется для того, чтобы регулировать по вертикали, добраться к шестиграннику можно откинув колпачок нижней петли. Вращение по часовой стрелке приводит к поднятию двери, а против к опусканию.

Налаживание прижима створки

Регулировать уровень прижима створки надо с использованием запорных элементов, расположенных на створке. В основном эти элементы идут формой эксцентриков, в результате этого при вращении регулировочным ключом, можно добиться идеального прижима.

Поворот ручки приводит к тому, что эксцентрики заходят за прижимные площадки по всей раме.

Вращение по часовой стрелке эксцентрика приводит к прижатию двери к раме.

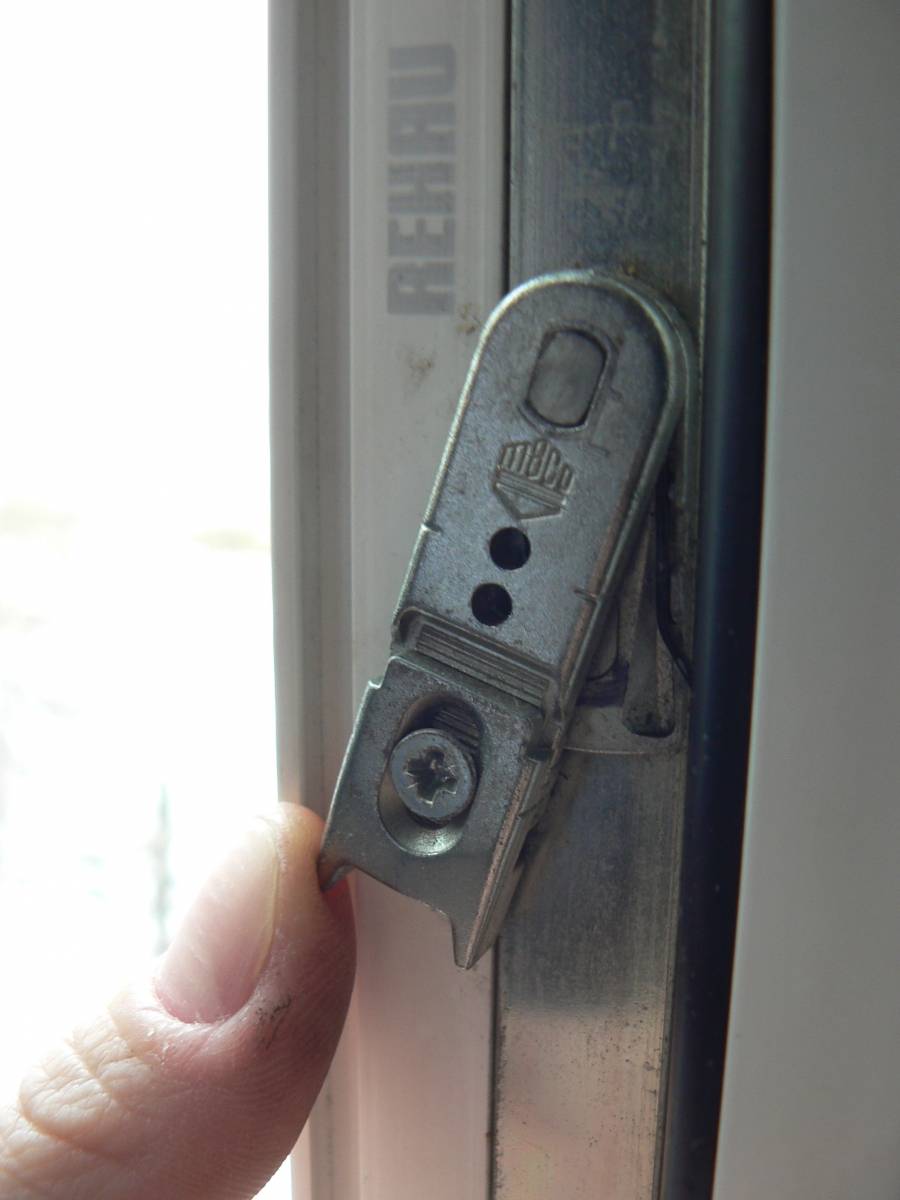

Эксцентрики имеют риску, по которой выявляется прижим. Риска направленная к уплотнителю двери означает сильное прижимание к раме, а к улице – ослабление прижима.

Для вращения некоторых эксцентриков используются плоскогубцы. Своими руками отрегулировать прижим металлопластиковых дверей можно также используя пластины на дверце.

Прижимной механизм есть также со стороны петель, налаживается он благодаря шестиграннику. Чем больше выдвижение язычка, тем больше степень прижима окна к раме. Чтобы выдвинуть язычок, необходимо провернуть шестигранник против часовой стрелки (это правило актуально для окна с нахождением петель слева. Если они справа, тогда необходимо провернуть по часовой стрелке).

Отрегулировать прижим своими руками можно по сезону. Таким образом, можно увеличивать прижим зимой и уменьшать летом. При этом усиление прижима увеличивает степень износа уплотнителя.

Коррекция прижима петель

Регулировка прижима возможна для верхней петли или для двух сразу. Чтобы наладить прижим нижней петли, необходимо снять колпачок, вращениями болта, который находится перпендикулярно двери. В откидных створках можно отрегулировать прижим верхней петли своими руками. Для того, чтобы осуществить эту регулировку, нужно открыть дверь и установить ручку в режим проветривания. Во время выполнения работы надо придерживать окно, так как его будет держать только нижняя петля.

Это положение позволяет отрегулировать шестигранник, который регулирует прижим верхней дверцы.

Иногда на двери расположен блокиратор, который позволяет откинуть створку в состояние — закрыто.

Блокиратор необходимо нажать для того, чтобы откинуть открытую дверь, при этом самому установить ручку в режим проветривания.

Налаживание работы ручки

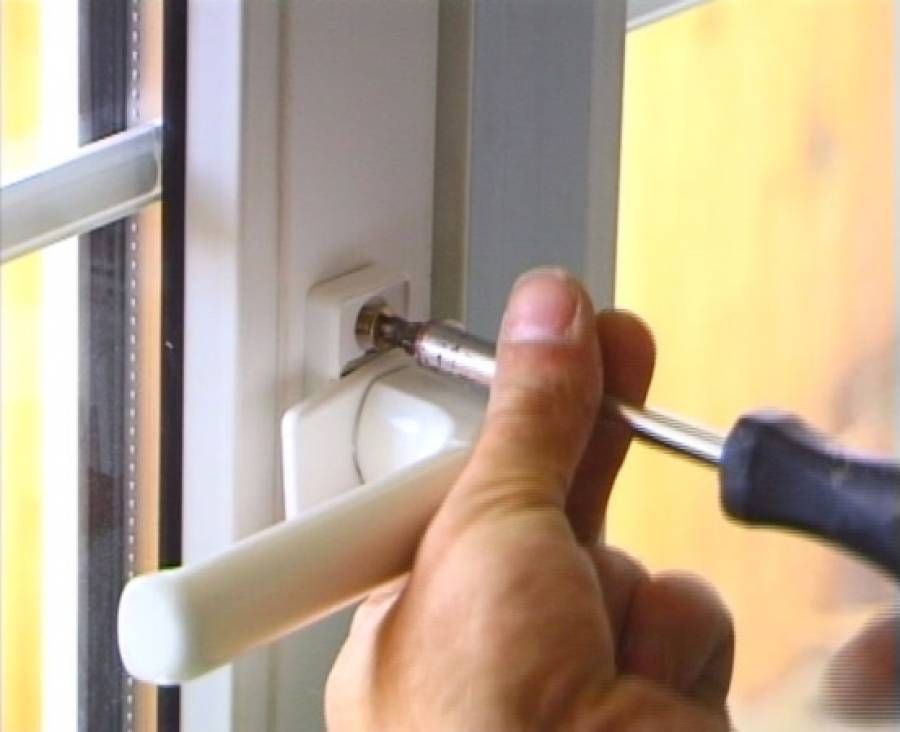

Это наиболее простая задача. Характерная проблема ручек — это их «разбалтывание». Для регулировки ручки, нужно:

Пластиковый колпачок повернуть на 90 градусов. Винты, которые открылись, затянуть с помощью отвертки. Если в результате затягивания люфт останется, то, скорее всего, в корпусе появилась трещина.

Таким образом, регулировать металлопластиковую дверь совсем не сложно. Достаточно немного разобраться – и быть независимым от специалистов.

Этап 1. Замеры

В большинстве квартир встречаются проемы без четверти.

Если четверти нет, то рама будет установлена на анкеры, а пена закроется специальными нащельниками. Определить наличие четверти достаточно просто: если внутренняя и наружная ширина рамы разная, значит, четверть все же есть.

Как правильно замерить окна

  1. Вначале определяется ширина проема (дистанция между откосами). Штукатурку рекомендуется удалить, чтобы результат был более точным.
  2. Далее измеряется высота (дистанция между откосом сверху и подоконником).

Для определения ширины окна от ширины проема отнимаются два монтажных зазора. Для определения высоты от высоты проема отнимаются те же два зазора плюс высота профиля для подставки.

Точные замеры проема гарантируют идеальное сочетание эстетического восприятия и удобства эксплуатации пластикового окна

Проверяется симметричность и прямолинейность проема, для чего используются монтажный уровень и отвес. Все дефекты и неровности обязательно указываются в чертеже.

Чтобы определить ширину водоотлива, к уже наличествующему отливу следует добавить 5 см для загиба. Также при этом учитывается ширина утеплителя и облицовки (при условии последующей отделки фасада).

Замеры окна

Размеры подоконника определяются следующим образом: к ширине проема додается размер вылета, от полученной цифры отнимается ширина рамы. Касаемо вылета, то он должен на треть перекрывать отопительный радиатор.

Это интересно: Жалюзи плиссе (видео)

Неправильное расстояние между оконной рамой и откосом

Если оконная рама расположена слишком близко к откосу, то уплотнение в этом месте будет некачественным, и в этих местах начнет появляться и скапливаться влага. Если же рама, наоборот, расположена слишком далеко от откоса, то появляется риск деформации, поскольку нагрузка на анкеры либо металлические пластины слишком велика.

Подоконная планка должна быть несколько уже самой оконной рамы. Если она другого размера, или ее вообще решили не ставить, то под оконную раму будет проникать вода из-за отсутствия нормального уплотнения в этом месте, и как следствие, стена постоянно будет влажной. Металлические детали могут через определенное время просто подвергнуться коррозии.

Если вы пожалели дюбелей или анкеров, и их слишком мало для того, чтобы прикрепить оконную конструкцию к стене надлежащим образом, со временем положение окна изменится, рама деформируется, и вам будет сложно отрывать и закрывать окно.

Этап 5. Установка пластикового окна

Установка пластикового окна

Шаг 1. Вначале по всему периметру ставятся деревянные клинья, на них устанавливается окно (так будет легче выравнивать конструкцию), лишь после этого производится крепление к стене. Подложки можно оставить – они послужат дополнительным крепежом.

Схема установки пластикового окнаПример подсоединения окна снизу к проему

Шаг 2. Отсутствие профиля-подставки можно считать грубым нарушением норм ГОСТа, т. к. он не только нужен для устойчивости, но и дает возможность установить отлив с подоконником. В отсутствие профиля их крепят непосредственно к раме, что нарушает ее герметичность.

Правильное расположение подставочного профиля показано на схеме.

Схема установки окна

Шаг 3. Дальше проверяется ровность окна в трех плоскостях, для чего используется монтажный уровень и отвес. Характерно, что традиционные пузырьковые уровни для этого не подойдут ввиду недостаточной точности измерений, поэтому лучше использовать лазерный.

УплотнителиПроверка уровнемКрепление рамыЗапенивание

Шаг 4. Если окно встало ровно, то его закрепляют анкерами. Для этого перфоратором через заранее приготовленные отверстия в конструкции бурится стена (примерно на 6-10 см). Фиксируются (не окончательно) нижние анкеры, снова проверятся ровность пакета, после чего крепятся оставшиеся точки.

Демонтаж старого окна или подготовка проема

https://youtube.com/watch?v=kFN3J-XOrHc

Как я уже говорил —  обычно в квартирах и домах пластиковые окна ставят вместо старых деревянных. Демонтировать деревянное окно сравнительно легко. Сначала нужно снять створки со стеклами. Для этого их нужно приподнять и снять с петель. Поднять раму руками часто невозможно, поэтому лучше здесь воспользоваться монтировкой, если вы конечно не Арни Шварцзингер!

Окно без створок выглядит как деревянная рама с вертикальной перекладиной посередине. Эту перекладину следует распилить пополам, чтобы вынимать раму было легче.

Перед снятием раму нужно вынуть подоконник. В многоэтажных домах старые подоконники обычно бывают железобетонными. Их вынуть непросто. Здесь нужна кувалда, с помощью которой подоконник нужно отбить снизу вверх, а затем вытянуть на себя. Если не помогло, то сверлим небольшое углубление и закладываем динамит. Поджигаем фитиль, ждем и старого подоконника как не бывало. Ребята, если че, то я пошутил:), а то мало ли?!

При демонтаже оконного блока нужно сначала расшатать и выломать распиленную вертикальную перекладину. После этого оконная рама вынимается по частям, начиная сверху. Когда демонтаж закончен, нужно очистить оконный проем от строительного мусора и утеплителя. Желательно также убрать мелкий мусор и пыль при помощи щетки по периметру всего оконного проема.

Это то, что касается демонтажа старого окна, но мне пришлось делать оконный проем с нуля. Для этого в стене, в которую скоро прольется дневной свет мне пришлось разметить будущие габариты окна. Обычно сначала делают замеры, но у меня все наоборот — я подгоняю проем под будущее окно:)

При помощи перфоратора выдалбливаю проем (сорри за качество)

Затем я усилил оконный проем металлическими перемычками

 заштукатурил все неровности и проем готов!

Подготовительный этап

Подготовка помещения к монтажу пластикового окна — укрытие мебели плёнкой

Как только заказанные окна будут доставлены, можно начинать подготовку к их установке. Рабочее место следует полностью освободить от лишних предметов.

Из окна вынимают стеклопакет, если это требуется. Штапик бережно поддевается штапелем, извлекается. Первым делом, вынуть нужно вертикальные штапики, после этого — горизонтальные. Каждый следует пронумеровать, иначе после установки могут образоваться зазоры.

Теперь можно раму наклонить, стекло вынуть.

Как вынуть стеклопакет

С навесов снимают заглушки, после этого выкручивают болты. Следует повернуть ручку в режим «проветривание», то есть по центру. Приоткрывают окно и снимают. Получается, что на месте остается лишь рама с импостами (специальными перемычками, что вводятся в конструкцию для раздела створок).

Делается разметка под анкеры с последующим сверлением отверстий:

  • снизу — 2;
  • сверху — 2;
  • слева — 3;
  • справа — 3.

Используются анкеры — диаметр 1 см, а также соответствующее сверло.

Материал стен может оказаться неплотным (например, ячеистый бетон). Тогда крепеж производится с использованием анкерных подвесов. Их фиксируют на раме и стене с помощью саморезов (потребуется по 8 штук).

Можно ли установить окно самому

Существует мнение, что установка окон в доме или квартире – довольно сложная процедура. Нужно сказать, что это не так. Что нужно знать при установке? Для выполнения этих работ не нужны специальные профессиональные инструменты и оборудование, огромный опыт. Процедура включает в себя два основных момента:

  • демонтаж старого оконного блока;
  • установка нового окна.

Демонтаж старого окна занимает в среднем 1.5 часа

Если говорить о времени, необходимом для выполнения работ, то для первого этапа потребуется примерно полтора часа. Установка окон своими руками займет меньше трех часов. Нужно сказать, что, если всё же вы решили сделать выбор в пользу услуг специалистов, тогда следует потребовать от них определенных гарантий.

Если вы устанавливали поворотно-откидные окна самостоятельно, это лишает вас гарантии. В таком случае необходимо приобретать конструкции непосредственно у производителя, который долгое время работает на рынке, имеет хорошие отзывы от клиентов. Если вы решите купить однокамерные или двухкамерные окна в зимний период, то всегда можете рассчитывать на значительную скидку.

Для того чтобы была сделана установка окон в кирпичном доме, шлакоблочном, газоблочном или квартире, предварительно нужно сделать заказ поворотно-откидной или глухой конструкции у производителя, а для этого необходимы точные замеры.

Выбираем способ монтажа: пластиковые окна и технология установки

При заказе монтажа стоимость установки пластиковых окон не зависит от того, каким способом они будут установлены

Если же вы решили взяться за дело сами, важно понимать различия между двумя технологиями:

  • С предварительной распаковкой и разборкой окна.
  • В цельном виде – без демонтажа пакетов и снятия створок.

Второй вариант выбирают монтажные бригады: два-три человека легко установят окно в неразобранном виде. Если вы монтируете окно самостоятельно, будет трудно удерживать массивную конструкцию – куда проще разобрать окно, вынув стеклопакеты. Но. При неаккуратном демонтаже возможны повреждения стекла, нарушение герметичности пакета, появление царапин и сколов на штапиках, которые удерживают пакет в раме. Вам нужно выбрать: готовы ли вы потратить лишний час на аккуратный демонтаж стеклопакета или же чувствуете себя в силах, не разбирая, поднимать и удерживать окно – пусть и кратковременно?

В зависимости от того, делается ли установка с разборкой (распаковкой) или без, рама по-разному крепится к стенам проема:

  • При установке пластикового окна с распаковкой крепеж делается сквозным, через раму к стене, что, с одной стороны, увеличивает прочность конструкции, с другой – заставляет более тщательно размечать места под монтаж.
  • При установке окна без распаковки рама крепится к проему через анкерные планки, которые монтируются на верхнюю и боковые стороны окна, располагаясь, таким образом, между рамой и стенками проема.

Установка окна с распаковкой

За исключением повышенных силовых нагрузок у второго варианта без распаковки – недостатков нет. Риск повредить штапики или пластик рамы/створки минимален, да и точно выверять места размещения точек крепления не придется, т.к. анкерную планку можно будет поворачивать так, как нужно, выбирая подходящее место для ответного крепления в стену.

Установка окна без распаковки

Совет: если вы неопытный монтажник, то выбирайте вариант установки без распаковки – получится быстрее. Если устанавливаете окна на небольшой высоте, вплоть до 5-6 этажа, то от распаковки тоже можно отказаться. Если окно будет расположено высоко, от 10-го этажа и выше – выбирайте вариант с распаковкой. Если окна большие – тоже.

Вы решили ставить окна самостоятельно: с чего начинаем?

Начинаем с осмотра оконного проема. Первое, что нужно определить, это тип: с четвертью или без. Нелишним будет и замерить глубину окна, ведь чем она больше, тем более теплое окно в проем можно установить.

С четвертью или без – как понять?

  • Окно с четвертью имеет выступы (их высота примерно равна четверти длины стандартного кирпича).
  • Оконный проем без четверти выступов не имеет, а значит, окно меньше защищено от выпадения.

Схема оконного проема с четвертью и без четверти

Зачем нужна четверть и какие проблемы будут, если её нет?

Четверть выполняет две функции:

  • Защита окна от выпадения.
  • Защита монтажной пены (да и всего монтажного узла) от солнечных лучей и влаги.

При монтаже окна в проем без четверти придется использовать больше точек крепления. Для окон с четвертью достаточно размещать точки крепления с интервалом в 70 см. Для проемов, в которых четверти нет, лучше перестраховаться и сделать интервалы поменьше – 40-50-60 см в зависимости от габаритов и веса окна.

Совет: как понять, что оконный проем с четвертью? Всё просто, померьте высоту нижней/боковой части рамы, изнутри и снаружи. Если снаружи она меньше, значит окно с четвертью. Помните, что в зависимости от проекта дома четверть может располагаться как по бокам окна и сверху, так и по всему периметру проема или только по бокам.

Словом, нам сейчас предстоит мерить окно: и не семь раз, а больше.
