Розетки и выключатели в квартире: устройство, замена, перенос, схемы подключения

Монтаж подрозетника в бетонное основание

Если вы уже решили, где у вас будут находиться розетки, можно приступать к монтажным работам, которые состоят из нескольких этапов.

Перед тем как установить подрозетник в бетон, делается разметка, затем проделывается отверстие в стене и готовится гипсовый раствор.

Шаг 1 – выполнение разметки на стене

Последовательность работ по разметке выглядит следующим образом:

  • отмерьте при помощи рулетки расстояние от пола до предполагаемого места установки подрозетника;
  • если напольное покрытие еще не постелено, то необходимо прибавить еще 5 см;
  • используя строительный уровень, проведите две линии: горизонтальную и вертикальную с точкой пересечения в месте, где будет установлена коробка;
  • приложите стакан к стене и обведите его карандашом.

Если предстоит установка двух и более подрозетников, то сначала с помощью строительного уровня проводится горизонтальная линия. Она должна располагаться на том расстоянии от пола, на котором будут размещены розетки.

Найдите центр первой коробки и проведите через него вертикальную линию. Затем отложите ровно 71 мм и проведите вторую вертикаль. В этом месте будет находиться центр второго стакана. Разметка следующих подрозетников производится аналогично.

Шаг 2 – пробивание отверстия в бетоне

Сделать отверстия в кирпичной или бетонной стене можно несколькими способами. Самый простой из них – при помощи коронки по бетону с победитовыми зубьями, которыми она, врезаясь в стену, делает круг нужного размера.

В центре коронки имеется сверло из победита для проделывания центрального отверстия.

Поскольку стандартные подрозетники имеют наружный диаметр 67-68 мм, для работы подойдет коронка диаметром 70 мм. Насадку надевают на перфоратор или дрель, устанавливают на размеченную линию и проделывают отверстие.

Затем насадка вытаскивается, и из отверстия зубилом и молотком выбивается весь оставшийся там слой бетона.

Если нет коронки по бетону, то проделать дырку можно дрелью с победитовым сверлом. Сначала на всю глубину насадки высверливается центральное отверстие, а затем тем же сверлом делаются дырки по линии окружности.

Чем их больше, тем легче будет выдолбить отверстие нужного диаметра и глубины зубилом с молотком или перфоратором.

Еще один способ – проделать квадратное отверстие при помощи болгарки с насадкой в виде алмазного диска. Сначала прорезаются центральные линии, а затем – по всему периметру подрозетника. Процесс как всегда завершается зубилом с молотком.

Шаг 3 – установка коробки в стену

После того, как отверстие сделано, его нужно хорошо вычистить и вставить в него подрозетник для примерки. Он должен свободно входить по ширине, а по глубине должен оставаться запас примерно 5 мм для раствора.

Если все получилось как надо, то теперь необходимо от верхней или нижней части отверстия (в зависимости от места расположения в помещении электропроводки) сделать проход для прокладки провода.

Подрозетник также нужно подготовить. Переворачиваем его нижней стороной, где находятся прорези для проводов и прорезаем одно из них ножом. Заводим туда провод и вставляем коробку в стену для проверки.

Для закрепления стакана готовим раствор из гипса или алебастра, который должен иметь консистенцию сметаны. Стоит учесть, что раствор из этих материалов очень быстро твердеет, и у вас есть не больше трех-четырех минут, чтобы завершить процесс установки подрозетника. Через пять минут смесь будет уже непригодна.

За две минуты до укладки коробки в стену отверстие смачивается водой. После того, как жидкость впитается, на его стенки накладывается шпателем слой гипса. В стакан продевается провод, задняя его часть также намазывается раствором, и подрозетник вставляется в отверстие.

Отрегулируйте положение коробки таким образом, чтобы ее край находился вровень со стеной, а винтики располагались горизонтально.

Шаг 4 – объединение нескольких подрозетников

Как выполняется разметка двух и более подрозетников, было описано выше. Проделывание отверстий производится теми же способами, как и для одинарной коробки. Единственное отличие – необходимость объединения отверстий между собой. Это можно сделать зубилом или болгаркой.

Перед монтажными работами, подрозетники нужно состыковать друг с другом при помощи бокового крепежного элемента. Монтаж в стену выполняется аналогично установке одинарного стакана.

Важным моментом, на который нужно обязательно обратить внимание при креплении блока коробок, является строгое выставление подрозетников по горизонтали во время их фиксации в стене гипсовым раствором. Необходимо эту часть монтажа производить только с помощью строительного уровня

Как перенести розетку

После изучения норм безопасности и составления предварительной схемы домашний мастер сталкивается с вопросом: как правильно перенести розетку, не нарушив декор стены? Розетка бытового назначения внутри имеет диэлектрическое основание, а снаружи лицевую панель. Демонтирование старой розетки начинается с лицевой панели — ее необходимо снять, то есть с помощью отвертки открутить винт, которым она присоединена к диэлектрическому основанию. В некоторых видах моделей крепление панели к внутренней части производится с использованием защелок. В таком случае ее можно поддеть ножом с тонким лезвием. Лицевую панель также необходимо бывает снять при оклеивании стены обоями. Основание розетки в таком случае не вынимают из монтажной коробки. После того, как панель снята, диэлектрическое основание становится доступным. Распорные лапки надежно фиксируют его в коробке. Ослабив при помощи отвертки оба закрепляющих лапки винта, диэлектрическое основание можно вынуть. Затем розетку нужно отсоединить от сетевой проводки. Розетку следует тщательно осмотреть на предмет повреждений, и, если они обнаружатся, заменить ее новой.

Работаем с арматурой

Замена подгоревшей

В таком случае оптимальный вариант – установка накладной розетки в старый подрозетник, тем более что розеточные колодки отдельно не продаются, а старый подрозетник, возможно, повело от времени.

Перенос


Модульный блок

Перенос розеток на новое место в процессе обшивки стен сводится к наращиванию кабеля до нужной длины и прокладки его в обрешетке до начала собственно обшивки. Сращивание проводов производится как описано выше. Кабель ведут параллельно полу на высоте старой розетки, прикрепляя к стене хомутиками. Новую розетку монтируют либо на обшивку, либо на базовую стену, см. ниже

Важно на новом месте оставить достаточно длинный, от 15 см, «хвост» кабеля, это упростит монтаж розетки

Если же стены отделаны, а розетку необходимо «вытащить» из-за шкафа, да еще и добавить гнезд, то лучший вариант – угловой модульный блок, см. рис. Его можно на штатных креплениях установить в углу, под подоконником или в любом подходящем месте. В старую розетку блок просто включается вилкой навсегда.

Но старую розетку, перед тем как загородить, необходимо перебрать: полностью разобрать, зачистить все внутренние контакты (скажем, контактных ламелей с клеммой) и собрать на холодном припое. Клеммы перед заделкой в них проводов также смазать припоем. Непосредственно перед включением блока снять крышку розетки, смазать припоем контактные ламели, поставить крышку, включить блок и больше не трогать. При соблюдении этих правил старая розетка никогда не напомнит о себе.

Монтаж на бетон

Для установки розетки в бетонную стену важно знать толщину будущей отделки: край подрозетника должен быть вровень со стеной плюс-минус 1,5 мм. Стандартная высота подрозетника – 40 или 44 мм

При «пухлой» отделке может понадобиться подушка из фанеры, слева на рис. Крепить подрозетник желательно саморезами в дюбелях. Если в нем крепежные отверстия не предусмотрены, их можно просверлить самому, но линия крепежных отверстий должна располагаться перпендикулярно линии контактов, на рис. – справа!


Установка подрозетников на бетон

Если стена уже отделана, или отделка будет тоньше, нужно коронкой выбрать под подрозетник лунку с запасом по диаметру и глубине. Перед установкой подрозетника лунку заполняют алебастровым или гипсовым раствором. Затем быстро выравнивают подрозетник и, пока раствор не схватился, заворачивают в него пару «блошек» для надежности, см. рис. в центре.

Выравнивать подрозетник удобно по шаблону из фанеры или доски толщиной в высоту отделки, с отверстием по диаметру подрозетника. Но самое главное – перед установкой подрозетника не забудьте продернуть в него кабель! Законы Мэрфи, знаете ли.

Установка в гипсокартон

Установка розетки в гипсокартон производится с помощью специальных подрозетников для гипсокартона со скользящими (слева на рис.) или поворотными (в центре там же) фиксирующими упорами.


Подрозетники для гипсокартона

Технология элементарна:

  • Коронкой сверлят отверстие 67 мм.
  • Выводят в него кабель, продергивают в подрозетник.
  • Ставят подрозетник на место.
  • Если упоры скользящие, тянут ленту-фиксатор до упора и откусывают лишнее.
  • Если упоры поворотные, до упора завинчивают тянущие их саморезы; лапки сами повернутся как надо.
  • Зачищают провода, заводят в клеммы, ставят в подрозетник колодку до упора и, поочередно заворачивая, затягивают винты лапок колодки.
  • Ставят крышку, проверяют прилегание к стене; при необходимости ослабляют винты лапок колодки и регулируют ее.

Установка подрозетника в гипсокартон с повышенной надежностью

Если лист гипсокартона еще не на стене, есть накладные розетки и подрозетник с поворотными лапками, можно закрепить розетки понадежнее (см. рис.справа):

  1. Пером и лобзиком выбирают отверстие под металлическую обойму розетки.
  2. Сверлят отверстия под саморезы лапок подрозетника.
  3. Стягивают обойму с подрозетником в пакет; упоры подрозетника при этом не нужны.
  4. Устанавливают колодку и крышку розетки.

При описанном способе монтажа розеток в гипсокартон под обоймой колодки образуется большое пространство, что облегчает заделку кабеля и возможное его наращивание в дальнейшем.

Виды подрозетников

Для бетонных стен подойдет пластиковый вариант без прижимных лапок.

Те, что имеют такие лапки, применяются для гипсокартонных стен или пластиковых панелей.

Встречаются цельноблочные варианты на разное количество посадочных мест — от двух до пяти.

Основное их преимущество — они не изгибаются и не деформируются при монтаже. Причем могут использоваться как в гипсокартоне, так и в обычной стене.

Ну и самый дефицитный на сегодняшний день вариант – это металлический подрозетник для деревянных стен. Он может быть как с дном, так и без него.

При скрытой электропроводке в деревянном доме разрешается утапливать в дереве только такие экземпляры.

Также играет роль глубина подрозетника. Он бывает стандартный и углубленный.

Стандартная глубина 45мм. Углубленный вариант 60мм.

Если вы планируете кроме самой розетки или выключателя производить в ней еще и расключение проводов (отпаек на другие розетки и т.д.), то покупать нужно только углубленный.

Место для розетки

Есть определенные стандарты, по которым предпочитают работать специалисты при установке розеток. Они касаются промежутка от устройств до поверхностей комнаты:

  1. Расстояние пол–розетка — 30 см.
  2. Расстояние пол–выключатель — 90 см.
  3. Расстояние розетка–стена — 18 см.

Если есть возможность, нужно применять такие стандарты. В индивидуальном порядке их можно поменять. Поставить розетку надо так, чтобы было удобно изделием пользоваться. Например, кухонные устройства делают на «фартуке», примерно на высоте 1,2 метра — туда будут подключаться бытовые приборы. В ванной комнате обычно делают монтаж устройств на высоте метра, чтобы с комфортом включать стиральную машину.

В других комнатах также стоит ориентироваться на имеющуюся технику. Возможно, лучше сделать крепление розетки в гипсокартон на большей высоте, нежели рекомендуемые 30 см. Учесть надо ход проводки в комнате, поэтому зоны расположения розеток выявить лучше еще на стадии ремонта.

Если место для изделия найдено, нужно пометить его строительным маркером, применяя уровень. В центре отметки затем будет сделана первая дыра — начало будущего отверстия под подрозетник.

Это интересно: Силиконовый герметик «Момент» — плюсы и минусы

Устройство розетки

Здесь и далее на схемах контакты и провода фазные (линейные, L) условно обозначены красным цветом; нулевые (нейтраль, N) — синим, а защитные (заземляющие, P) — желтым с зеленой полосой.

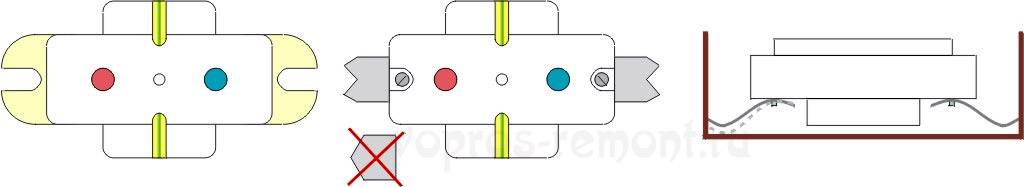

Электрическая розетка состоит из контактной колодки в сборе, декоративной крышки с невыпадающим винтом (винтами) и подрозетника. Колодка снабжена:

  1. Крепежными лапками, цельнолитыми неподвижными (на рис. слева) или подвижными распирающимися на винтах, на рис. в центре и справа.
  2. Контактами, фазным и нулевым, идентичными по конструкции, и заземляющим, расположенным отдельно.
  3. Клеммами для подключения проводов к контактам.

Контактные колодки розеток

Монтаж розеток в гипсокартонных стенах

Способы как закрепить розетку на стены с гипсокартонной отделкой подбираются зависимо от того как проложена проводка. Значительные отличия имеют способы при уложенной скрытой электрической линии или открытой, непосредственно на стене.

В случае открытой прокладки кабеля в настенных пластиковых коробах, сам элемент розетки привинчивается с помощью крепежной бабочки к поверхности стен.

Монтаж подрозетников

Перед тем как сделать отверстие в гипсокартоне, делается разметка, где будут установлены пластиковые стаканы под розетку. Отметки должны соответствовать схеме расположения выводов.

Кроме монтажа розеток по комнате на высоте 300 миллиметров от поверхности пола, нужно сделать выводы в других нужных местах. Например, под бытовую технику на кухне, или в зале.

Схема установленных подрезетников

Отверстия проще всего сделать дрелью, в которую зажимается коронка по гипсокартону. Отмерив нужное расстояние от пола, ставят отметку центра будущей розетки. После,установив центр коронки по метке, аккуратно высверливают проем.

В проделанные отверстия монтируется пластиковое гнездо под основной элемент розетки. Без него очень трудно зафиксировать ее в пустоте под гипсокартоном.

Подрозетник имеет четыре шурупа, два из которых крепят деталь, а еще два фиксируют металлическую пластину самой розетки.

Предварительно в гнезде нужно вырезать отверстие, в которое заводят проводку. Желательно, чтобы по длине кабель был с запасом. После чего вставляют пластиковый подрозетник в сделанный проем.

Выставив пластиковый стакан по уровню, затягивают винты, жестко фиксируя его в обшивке. Таким образом, монтируют и блок розеток, устанавливая соответствующие тройные подрозетники.

Монтаж розетки

Если проводка не подключена к питанию, можно непосредственно приступить к установке главного элемента розетки. В противном случае лучше всего отключить электричество для безопасной работы. Проверять наличие напряжения в сети нужно индикаторной отверткой.

Перед установкой розетки в гипсокартон, ее разбирают, снимая с нее защитную пластиковую крышку. Обычно она зафиксирована одним винтом посредине. Кончики проводки для розеток нужно зачистить от изоляции, по длине около 5–8 мм (зависимо от клемм). Сзади нужно отпустить винты зажимы клемм и вставить оголенные провода в них, после чего зафиксировать их, зажав крепления.

В случае наличия трех жил в кабеле, делается заземление (соответственно нужно приобрести и такую же розетку). При этом провод, отвечающий за «землю», вставляется и фиксируется в центральном контакте на розетках. Подключенную розетку нужно поставить в пластиковый стакан,закрепив винтами. Крепление осуществляется двумя способами:

  1. Первый, это с использованием на розетке распорок, которые расходятся в стороны при затягивании соответствующих винтов.
  2. Второй, вставить розетку и используя болты на подрозетнике, затянуть крепеж.

Проверив крепление (розетка должна быть жестко зафиксирована, а провода не выпадать из клемм), надевают защитные декоративные пластиковые крышки и завинчивают крепежный болт. После чего можно подать питание и проверить функционирование розетки.

Выключатель устанавливается по подобной схеме.

Монтаж розеток в стене из гипсокартона не представляет никакого труда для мастера и обычно всю эту работу выполняют подсобники. Если есть вопросы, можно посмотреть соответствующие видео в интернете. Главное,установить розетки правильно, тогда розетка прослужит положенный срок.

Существует 4 варианта решения этой проблемы:

1 вариант — Вставить в старый подрозетник новый подрозетник.

Это возможно, когда задняя стенка старого подрозетника находится на глубине более 4 см или, если вы будете выравнивать стену, будет на глубине более 4 см.

Технология выполнения работ:

  • Купите новый подрозетник с креплениями (шурупами) для выключателей (розеток). Подрозетники бывают для капитальных стен или для гипсокартона. Вам нужен для капитальных стен, простой цилиндрической формы. Если простой формы нет, берите с «ушами», а «уши» потом обрежете ножовкой или ножницами по металлу.
  • Отключите электропитание в квартире (выкрутите пробку или выключите автомат). Но если вы считаете, что вам давно пора лечиться электричеством, то можете пропустить этот и похожие пункты.
  • Снимите клавиши и крышку выключателя (открутите крышку розетки). Как выглядит выключатель можно посмотреть здесь
  • Открутите сначала один провод и произолируйте его изолентой. Для надежности намотайте 3-4 слоя изоленты. Сделайте то же со вторым проводом.
  • Ослабьте крепления корпуса, раскрутив винты.
  • Отогните ушки, если они есть
  • Вытащите корпус выключателя (розетки).
  • Теперь, когда вы видите откуда у вас в подрозетник заходят провода, можно с достаточной точностью определить место, где делать отверстие под провода в новой коробке. Тут есть одна маленькая деталь, если у вас подрозетник был с «ушами», то устанавливать его надо так, чтобы отверстия для крепления выключателя (розетки) были сверху и снизу.
  • Выкрутите шурупы из подрозетника и положите так, чтобы их можно было найти.
  • Вырежьте или просверлите отверстие в новой коробке под провода. Отверстие можно делать побольше, чтобы был люфт при установке.
  • Просуньте провода в новое отверстие, провода загните в любую удобную сторону, чтобы они вам не мешали.
  • Включите электропитание в квартире.
  • Перфоратором просверлите отверстие в подрозетниках и в стене. Если ничего не бабахнуло и сверло у вас не обуглилось, поздравляю, в проводку вы не попали.
  • Забейте дюбель в стену.
  • Отключите электропитание в квартире.
  • Если подрозетник утапливается глубже чем надо, разведите алебастр и намажьте алебастром снаружи заднюю стенку и боковые стенки подрозетника. Если вы никуда не спешите, вместо алебастра можно использовать финишную шпатлевку.
  • Заведите провода в подрозетник и вставьте новый подрозетник в старый. Снимите шпателем излишки алебастра (шпатлевки).
  • Прикрутите подрозетник шурупом.
  • Оставшиеся щели между стеной и новым подрозетником зашпаклюйте алебастром (шпатлевкой) заподлицо со стеной.
  • После того как алебастр (шпатлевка) высохнет, возьмите корпус выключателя (розетки) и прикрутите провода.
  • Вставьте корпус выключателя (розетки).
  • Закрутите винты крепления корпуса.
  • Закрутите шурупы, крепления корпуса.
  • Поставьте крышку и клавиши выключателя (прикрутите крышку розетки).

Если у вас нет перфоратора, или вы не хотите рисковать, можете просто поставить коробку на алебастр.

2 вариант — Прикрутить корпус новой розетки (выключателя) к стене.

Передняя панель корпуса евровыключателя (евророзетки) представляет собой квадрат с четырьмя отверстиями по углам.

Что делать если при сверлении бур или коронка попали в арматуру?

Есть несколько способов удаления арматуры. Один из самых быстрых и безболезненных, — это выбивание арматуры зубилом – насадкой на перфоратор. При попадании коронки на арматуру (косвенным признаком попадания в арматуру, являются искры или явное замедление процесса высверливания), лучше эту арматуру удалить, иначе испортите коронку.

Второй менее удобный способ, использовать старую коронку

Не важно, каким способом вы это делаете, алмазной или буровой коронкой, в обоих случаях мы просто высверливаем арматуру. Металл арматуры очень мягкий и легко подается «проламыванию» перфоратором

И третий, грязный способ, просто высверлить арматуру болгаркой с алмазным диском по камню.

Инструменты для установки

Для того чтобы устанавливать розетки без перерыва на поиски недостающего инструмента нужно заранее его приготовить. Понадобится следующее:

  • рулетка и маркер для разметки отверстий;
  • дрель и специальная фреза (коронка) для высверливания отверстия в гипсокартоне. Диаметр рабочей части фрезы должен быть равен диаметру стандартного стакана подрозетника – 6,8 см. При отсутствии дрели можно приспособить для этого дела шуруповёрт;
  • воздушно-пузырьковый уровень (достаточно короткого до 0,3 м);
  • отвёртка с индикатором наличия напряжения в проверяемых проводах;
  • отвёртка (крестообразная или стандартная в зависимости от формы шлицов на болтах) необходимая при креплении подрозетника, проводов и самой розетки;
  • канцелярский нож, необходимый для снятия изоляции с проводов при подсоединении их к клеммам.
  • Подготовительные мероприятия

Места расположения розеток определяются ещё до начала работ по обшивке стен.

Прокладывать провода также нужно ещё до начала обшивки стен, чтобы скрыть их под гипсокартоном.

Монтаж осуществляется в следующей последовательности:

  • Сначала собирается каркас для крепления листов гипсокартона и крепится к стене. Его концы крепятся к полу и потолку помещения.
  • Если сооружается перегородка – одна сторона обшивается сразу. По ней будет прокладываться проводка.
  • Создаётся схема разводки проводов и на ней отмечаются места расположения подрозетников.
  • В вертикальных частях каркаса дрелью просверливаются отверстия для проведения проводки.
  • Провода, прокладываемые к местам расположения подрозетников, следует поместить в гофрированную пластмассовую оболочку и проложить сквозь подготовленные в каркасе отверстия.

Стоимость защитной оболочки невелика, а от возможного повреждения и высокой влажности она защищает отменно, посему экономить на её приобретении нет резона.

  • Наиболее оптимальным будет кабель с 3 жилами в двойной изоляции (с диаметром жил от 1,5 до 2,5 мм). Если планируется использование электроприборов с большим потребляемым током – сечение проводов нужно увеличить.
  • Проложенные под обшивкой провода следует для надёжности закрепить отрезками провода или пластмассовыми хомутами.

По окончанию прокладки проводов и отметки на плане мест их выхода можно начинать крепление ГКЛ к каркасу.

Коронка по гипсокартону

Для сверления отверстий в гипсокартоне (а также в фанере, дереве, ДСП, пластике) я применяю металлическую фрезу, или другими словами наборную кольцевую пилу (коронку), диаметром 67 (мм) от Kraftool.

Кольцевая пила идет в комплекте с держателем, центрирующим сверлом и еще двумя коронками: на 60 (мм) и 74 (мм).

Помимо фрезы, еще имеется биметаллическая коронка (Bi-metal) диаметром 68 (мм) с центрирующим сверлом.

Если же у Вас нет коронок, то ничего страшного. Отверстия можно аккуратно высверлить или вырезать с помощью ножа.

Особенности монтажа

блок

Установить совмещенный блок без привлечения профессионального электрика будет несложно, поскольку для подключения современных моделей требуется минимум проводов.

Процесс монтажа будет обладать всего несколькими особенностями, которые необходимо учесть:

  1. Заранее нужно подготовить необходимые инструменты, их потребуется не так много: электрическая дрель, обладающая буровой колонкой; несколько отверток разных габаритов; пассатижи и кусачки.
  2. Для обеспечения безопасности во время проведения работ необходимо убедиться, что рукояти всех инструментов изолированы.
  3. Некоторые современные разновидности предназначены для наружного монтажа, то есть при их установке можно полностью избежать сверления отверстий в поверхности стены.
  4. Можно выбрать разновидность с повышенным уровнем защиты от условий окружающей среды, такие модели можно устанавливать не только в помещениях, но и на улице. Подобные устройства имеют в конструкции и дополнительный элемент в виде специальной крышки, помогающей избежать попадания жидкости внутрь прибора.
  5. Все современные разновидности блоков приспособлены для монтажа в стены из любого материала и вне зависимости от типа отделки.

Самостоятельная установка подрозетников в гипсокартон

В современном строительстве часто используются ГКЛ – гипсокартонные листы. Данный материал применяется для монтажа пустотелых стен и межкомнатных перегородок. Соответственно изменилась и схема установки электромонтажного оборудования. В частности дополнительной фурнитуры для электрических розеток и выключателей.

Раньше, эти элементы монтировались в стену, для этого установочная коробка вставлялся в проштроблённое отверстие, где фиксировалась раствором. Для полых конструкций такой вариант не подходит, поэтому на рынке появились специальные подрозетники, предназначенные для гипсокартона.

Отметим, что подрозетник является обязательным элементом при монтаже электрооборудования. Он применяется для установки розеток, выключателей, диммеров, терморегуляторов. Кроме того в них может выполняться распайка электропроводки

Рабочий процесс интуитивно понятен, однако, имеются определённые нюансы, которые будет полезно знать домашнему мастеру. Сразу уточним, что дорогостоящего оборудования или специальных навыков для установки подрозетников в гипсокартон не требуется.

Рад приветствовать Вас друзья на блоге «Электрик в доме». В сегодняшнем выпуске подробно разберем тему, как установить подрозетник в гипсокартон.

Размеры подрозетников для гипсокартона

Прежде чем приступать к описанию процесса монтажа, имеет смысл разобраться в особенностях продукции. Сразу отметим, что обычный подрозетник не подойдёт для установки в гипсокартонные перегородки, здесь применяется только определённый вид продукции, предназначенный для таких случаев. Среди зарекомендовавших себя производителей, можно выделить такие бренды:

Данная продукция классифицируется по глубине посадки и внешнему диаметру. Эти параметры маркируются как H и d2 соответственно. Стандартный диаметр подрозетника для гипсокартона – 68 мм. Помимо этого, в продаже имеются модели с внешним диаметром 60, 64, 65, 70 и 75 миллиметров.

Если говорить о глубине посадки, то здесь можно встретить такие размеры: 40, 42, 45, 60 и 62 миллиметра

Выбираются подрозетники индивидуально, в зависимости от места монтажа. Если есть возможность, и толщина перегородки позволяет, рекомендуем выбирать модели с глубиной посадки 60-62 мм. Такие конструкции гораздо удобнее при расключении проводки, особенно если схема исключает установку распределительных коробок. В этом случае, провода расключаются в подрозетнике, поэтому каждый лишний миллиметр будет играть решающую роль.

Кроме того, в изделиях с большой глубиной посадки намного проще выполнить соединение проводов и монтаж электрооборудования.

В сегодняшней статье для примера я буду использовать подрозетники для гипсокартона Schneider Electric модификации IMT35150. Данные изделия обладают стандартным внешним диаметром (68 мм), глубина посадки составляет 45 миллиметров.

Корпус подрозетника Schneider Electric IMT35150 выполнен из негорючего пластика. Здесь используется комбинированный материал полипропилен + антипирен, который способен выдерживать температуру до 850°C. Корпус достаточно прочный, оснащён широким передним кантом. Имеются заглушки различного диаметра, предназначенные для ввода проводов любого сечения.

Для фиксации подрозетника в перегородке, используются две металлические лапки. Использование металлических фиксаторов обеспечивает большую площадь сцепления с поверхностью, гипсокартонное покрытие при этом не повреждается. Для фиксации лапок, применяются винтовые саморезы, которые при закручивании, надёжно прижимают коробку к поверхности.

Для разнообразия рассмотрим еще польские подрозетники для гипсокартона фирмы Pawbol Euproduct. Пластик на ощупь очень плотный и надежный. Только здесь используются тонкие металлические лапки

Типичные ошибки при монтаже

Наиболее часто при монтаже электропроводки, а в частности подключении автомата, допускаются следующие ошибки:

  1. Питающий провод заводится снизу. Несмотря на то, что правилами ПУЭ такой вариант электромонтажа не запрещен, мы все же не рекомендуем осуществлять подключение автоматического выключателя снизу, тем более что даже на передней панели корпуса указана схема, на которой место установки неподвижного контакта – сверху (как показано на фото ниже).
  2. Контакты слишком сильно зажимаются фиксирующим винтом. Не нужно этого допускать, ведь в результате Вы можете не только повредить жилу кабеля, но и деформировать корпус изделия.
  3. Проводники неправильно соединяются. Обязательное условие – фазу нужно подключить под фазой, ноль под нулем (если используется двухполюсный выключатель). Сразу же рекомендуем ознакомиться с материалом: цветовая маркировка проводов.
  4. Вместо одного двухполюсного автомата используются два однополюсных. Это категорически запрещено, т.к. фаза и ноль должны разъединяться одновременно.
  5. При фиксации жилы в посадочное место попадает изоляция. Обязательно зачищайте провод настолько, насколько требует паспорт модели. Если вы придавите винтом изоляцию, контакт проводника ослабнет, вследствие чего будет происходить нагревание жилы и дальнейшие неблагоприятные последствия. Для данного мероприятия рекомендуем использовать специальный инструмент для снятия изоляции.
  6. Неправильно осуществляется выбор автоматического выключателя, в частности изделие не способно выдержать поступаемые нагрузки. В этом случае для начала необходимо правильно рассчитать сечение кабеля и согласно расчетным характеристикам выбрать подходящую модель.
  7. При расчете подходящего автоматического выключателя значение округляется в большую сторону. К примеру, Вы посчитали, что токовая нагрузка на изделие составляет 19 Ампер. По простейшей логики электрики-новички идут в магазин и приобретают для подключения аппарат ближайшего значения — на 20 Ампер. Это огромная ошибка, т.к. рассчитанное значение является номинальным, и получается, что срабатывание защиты будет осуществляться при небольшой перегрузке проводки. Лучше приобретать выключатель с показателем в 16 Ампер, так электропроводка прослужит дольше.

Еще один важный момент, на тему которого ведется множество дискуссий — можно ли подключить автомат перед счетчиком электроэнергии или делается это только после него? Ответ — можно, и даже нужно, главное купить специальный бокс, который пломбируется представителями энергосбыта. Установка вводного автомата перед электросчетчиком позволит производить безопасную замену устройства контроля электричества как в частном доме, так и квартире.

Вот, собственно, и есть правила установки и подключения электрического автомата своими руками. Теперь перейдем к основной теме статьи.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
