Монтаж точечных светильников в потолок: планирование, подключение, закрепление

Этапы установки точечных светильников в гипсокартон

После того как выбран нужный тип спотов и проложена необходимая электропроводка, нужно приступить непосредственно к установке светильника в гипсокартон.

Для того чтобы процесс установки был быстрым и не доставил никаких проблем, перед началом работы следует запастить следующими инструментами:

• шуруповерт либо электрическая дрель;
• коронка по дереву нужного диаметра;
• пилка по гипсокартону;
• отвертка с индикатором;
• пассатижи;
• клеммные колодки.

1. Подготовка посадочного места

Исходя из формы и внешних габаритов точечного светильника, требуется вырезать отверстие в гипсокартоне.

Во избежание короткого замыкания от случайного повреждения электропровода, необходимо обесточить сеть освещения, наличие напряжения нужно проверить индикаторной отверткой. После того как провода для будущих приборов обесточены, начинаем коронкой высверливать отверстие в гипсокартоне. Если отверстие должно иметь квадратную форму, следует воспользоваться пилкой по гипсокартону.

При выполнении отверстий нужно помнить о наличии металлической конструкции под гипсокартоном. Чтобы избежать попадания коронки на металлический профиль, рекомендуется заранее обозначить их месторасположение либо определить положение профиля при помощи карманного металлоискателя.

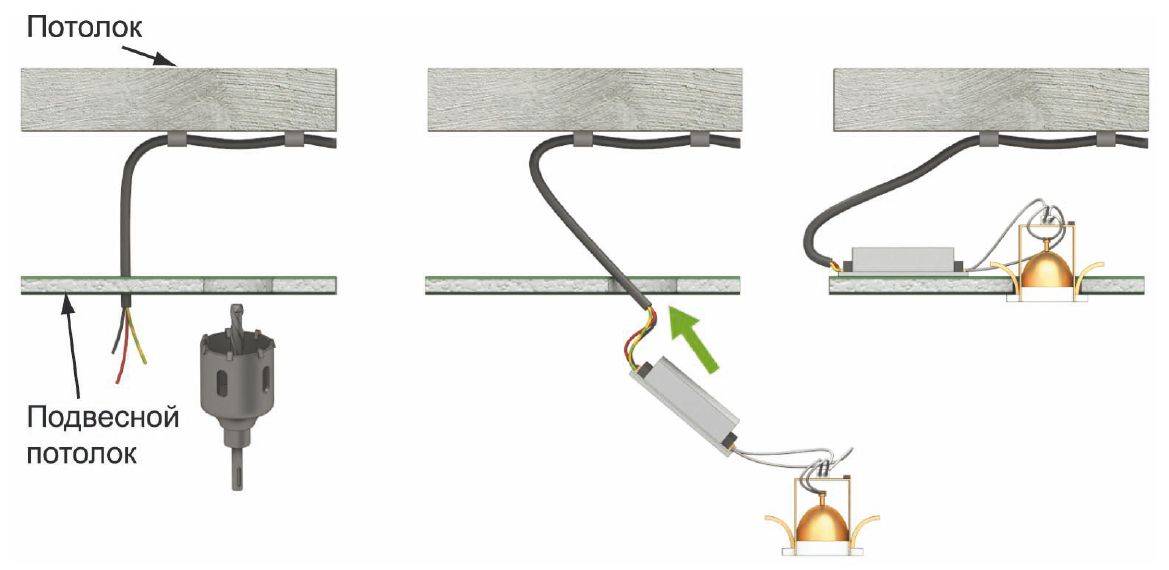

1. Подключение электропитания

Второй этап установки спотов – его подключение. Через высверленное отверстие в гипсокартоне нужно найти заранее проложенный провод питания. Вытащив провод наружу, при помощи клеммных колодок подключаем к нему спот. Клеммные колодки достаточно удобны в использовании и дают возможность надежно соединить провода любого сечения и материала.

После выполнения всех перечисленных этапов работы останется только установить точечный светильник в подготовленное отверстие в гипсокартоне. Если спот с пружинным фиксатором, необходимо свести пружины к корпусу и аккуратно вставить его в отверстие в гипсокартоне. Для того чтобы избежать повреждения поверхности подвесного потолка, можно воспользоваться проверенным методом. Для этого заранее стягиваем пружины проволокой, а после того как устройство окажется в отверстии, аккуратно перекусываем проволоку кусачками. Теперь остается установить лампу и проверить спот на работоспособность.

Для проверки светильника потребуется подать напряжение в сеть освещения. Включаем силовой автомат и проверяем, светильник должен работать равномерно без мерцаний.

Установка светильников

Приступая к установке светильников, необходимо убедиться, что тока в сети нет. Это делается проверкой розетки или контактов на потолке индикаторной отвёрткой.

Проверка розетки индикаторной отверткой.

Если электроэнергия в сети отсутствует, можно приступать к сверлению штроб.

Когда штроба просверлена, надо присоединить вводные провода из распределительной коробки к светильнику. Лучший способ – с помощью клеммных колодок (клеммников). Они обеспечивают надёжную фиксацию и изоляцию жил. Кроме того, такое присоединение проходит быстро. Ещё один плюс клеммников – «сцепление» жил из разных материалов, разного сечения.

После того, как вводные провода и светильник будут соединены, нужно прочно закрепить спот внутри гипсокартонного потолка. С этой целью пружинные лапки светильника зажимаются, и корпус аккуратно помещается в штробу.

Закрепление спота внутри штробы.

Если в споте цоколь с резьбой, после посадки корпуса вкручивается лампочка. Наконец, завершающий шаг, он же самый простой – проверка. Достаточно щёлкнуть выключателем, и станет понятно, всё ли прошло успешно, правильно ли подключен светильник. Отсутствие света, мерцания, искры – всё это указывает на неполадку и предусматривает перемонтаж.

Установка встраиваемых спотов

Отдельно стоит сказать о встраиваемых точечных светильниках – моделях, состоящих из декоративной и технической частей. Порядок их установки такой:

1. Разобрать светильник.
2. Техническую часть поместить в отверстие такими же способами.
3. Вытащить через патрон питающий кабель, соединить его с проводами спота.
4. Утопить провода обратно.
5. Присоединить к технической части декоративную так, чтобы она находилась по эту сторону гипсокартонного потолка.

Что необходимо для установки

Из материала понадобятся следующие элементы:

1. точечные светильники;
2. лампы;
3. провод питающий;
4. клемники или гильзы для соединения проводов;
5. изоляционная термоусадка, изолента;
6. выключатель.

устройство стандартного потолочного спота

Желательно подбирать светильники одного типа для каждого типа освещения. Соответственно к типу конструкции закупаются сами лампы необходимого количества

Важно строго проверять наличие светоотражающего слоя по конусу в основании цоколя для ламп накаливания и технические характеристики в соответствии с требованиями к светильнику. Для подвесных потолков используются лампы 40 Вт, более мощные будут значительно нагревать материал подвесного потолка и могут привести к порче конструкции или даже пожару

Галогеновые и светодиодные варианты осветительных элементов подбираются по мощности и спектру выдаваемого света.

Провод подбирается в зависимости от материала, из которого выполнен подвесной потолок. Так для гипсокартона, который является огнеупорным материалом, подойдет обычный двухжильный или трехжильный провод ВВГ-2(3)х1,5. Для таких материалов, как МДФ или пластик, необходимо подобрать пожаробезопасный вариант провода РКГМ. Провод должен быть мягким, то есть каждая жила представлена множеством мелких жилок, объединенных под одной изоляцией.

Для соединения проводов и подключения к ним светильников можно использовать специальные клемники, которые продаются в любом хозяйственном магазине. Однако болтовое соединение является обслуживаемым. Потребуется как минимум два раза в год проверять затяжку прижимных болтов. В ином случае в месте контакта клемники и провода могут начать нагреваться и обугливаться. Более надежным и долговечным вариантом является фиксация с помощью медных или меднолуженных гильз.

Предохранить места соединения необходимо с помощью изоленты или же используя специальную термоусадочную трубку для изоляции питающих проводов.

Как установить точечные светильники в натяжной потолок

Проложите 2-х жильный провод или кабель от отверстия к отверстию. У каждого отверстия сделайте из провода петли. Аккуратно достаньте петли наружу в отверстия, где планируете расположить встроенные точечные светильники с лампами накаливания или, как лучший вариант, с светодиодными лампами.

Разрежьте петли и оголите их на 2-3 сантиметра. Монтаж одного светильника требует две жилы провода по 8-12 см каждый, при учете тех 2-3 см на оголение. Подсоедините один конец в клемме светильника, а второй конец присоедините к проводу питания, идущего от выключателя.

Под потолочные покрытия устанавливается скрытый вид проводки, которая выводится в центре помещения, согласно схеме проводки. Советуем посмотреть поэтапную инструкцию о том, как подключить потолочные светильники на видео, предложенном ниже. И почитайте следующую информацию о подключении по схеме.

Монтаж осветительных потолочных приборов требует чёткого выполнения согласно схеме подключения. Они выполняются в нескольких вариантах.

• Рассмотрим на схеме, как подключить потолочные светильники:
• лампы выделены в две группы и подключаются к двухклавишному выключателю. Здесь все нулевые контакты присоединяются к общему проводу. Затем через клеммную колодку нужно подключить на нейтраль;
• Фазы соединяются с внутренней проводкой, согласно своим выбранным группам, затем на два провода, подсоединённых к выключателю. Через выключатель — на фазу и к домашней электрической сети;
• схема подключения через диммер. Диммер — специальное электронное устройство, позволяющее регулировать яркость лампочек. Устройство может управлять не всеми лампочками, это зависит от их мощности. Подключить нужно через трансформатор;
• как подключить светильники на подвесном потолке по схеме с помощью саморезов. Все люстры и плафоны снабжены специальными креплениями для установки на базовый потолок. Элементом крепления может быть специальная петля, соединённая с корпусом светильника;
• следующая схема подключения потолочных светильников сложнее. Плафоны крепятся к потолку с помощью отверстий на дне корпуса. В случае крепления люстры используется специальная планка, которая заранее монтируется на потолок.

На базовый потолок из дерева осветительные потолочные приборы монтируются по схеме первого варианта. Если базовое покрытие бетонное, то работы будут несколько сложнее.

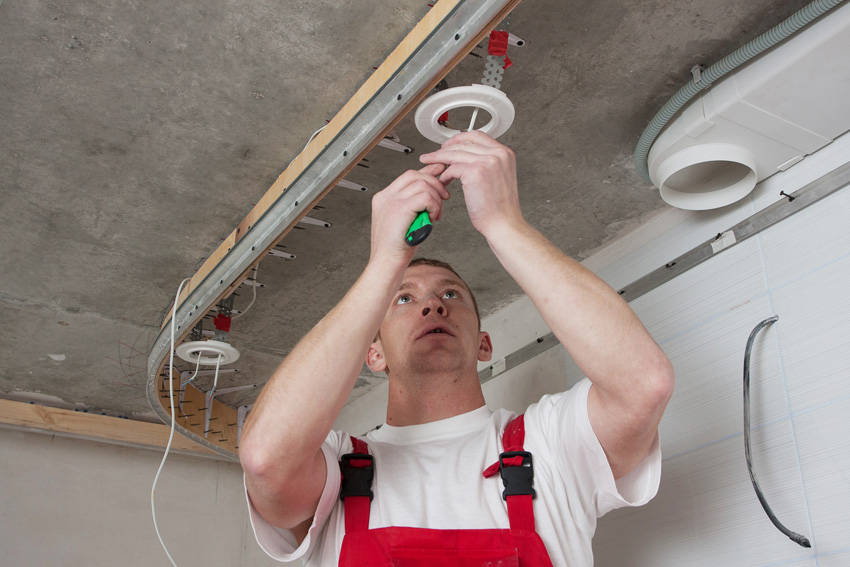

Установка светильников

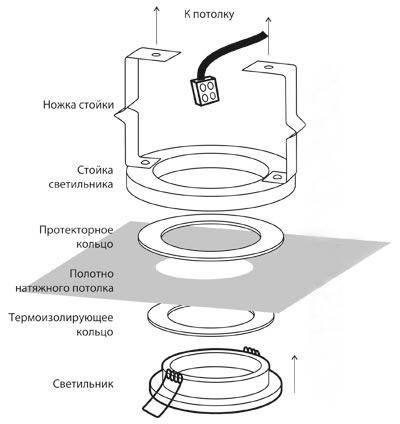

Способы крепления светильников к натяжному потолку

Потолочное покрытие представляет собой тонкое эластичное полотно из ткани или ПВХ, даже под небольшой нагрузкой оно провисает, а от значительной может порваться. Поэтому крепление светильников к натяжному потолку напрямую не делают.

Чтобы встроить фонарь, до монтажа полотна устанавливают закладную. Это специальная пластиковая площадка, которая крепится к черновому перекрытию и находится на одном уровне с багетом. После натягивания потолка закладные располагаются за полотном. К ним и крепят осветительные приборы.

Пластиковые площадки бывают разного диаметра, круглой или квадратной формы и подбираются в зависимости от размера и модели светильника. Выпускают два типа закладных платформ:

1. Фиксированного размера. Производятся только круглой формы. В продаже имеется несколько моделей с разным внутренним диаметром: 55, 60, 70, 75, 80, 85, 90 и 112 мм. С обратной стороны кольца имеют отверстия под саморезы для удобного крепления подвесов. Это более дешевый вариант, но такие платформы приобретаются только после покупки светильников, когда известен диаметр корпуса.
2. Универсальные. Представляют собой площадки из соединенных колец разного диаметра, которые легко подогнать под светильник любого размера. Подобные платформы удобнее тем, что их можно закупить заранее. При установке кольца вырезаются в соответствии с размером светильника. Универсальные закладные производятся круглой и квадратной формы и продаются в нескольких типоразмерах с шагом 5 или 10 мм. Круглые: 50-100, 55-105, 60-110, 65-115, 125-155, 165-225, 235-305 мм. Квадратные: 50-90, 90-140, 150-200 мм. С обратной стороны платформ так же имеются отверстия под саморезы.

Для крепления используют перфоленту или гибкие металлические подвесы. Это полосы из оцинкованной стали с перфорацией. Ленты сгибаются для придания нужной формы. Через отверстия их прикручивают к закладным и черновому перекрытию. К платформе подвесы крепят саморезами «клопами» (3,5х9,5 мм).

Иногда для монтажа светильников используют регулируемые стойки. Конструкция состоит из двух металлических направляющих и П-образной планки с меняющейся высотой, к которым крепится платформа. Верхняя часть стойки прикручивается к перекрытию. Но такие изделия стоят дороже, а монтировать их неудобно из-за необходимости регулировать высоту с помощью гаечного ключа. Гораздо проще немного согнуть металлические подвесы, к тому же это можно сделать даже после натяжки полотна.

Выбор размера (сечения) провода

Подбор электрической проводки для подачи питания к точечным светильникам осуществляется в зависимости от материалов, из которых выполнен потолок.Чаще всего для потолка, выполненного из гипсокартона, используют двухжильные или трехжильные провода ВВГ-2(3)х 1,5, поскольку гипсокартон, относится к огнеупорным материалам.

Для пластика и МДФ лучше всего подходит провод РКГМ.Так как кабель имеет повышенный уровень безопасности, поскольку наружный изоляционный слой состоит из лакированной обмотки, изготовленной из стекловолокна. Внутренняя изоляция представляет собой сверхпрочную кремнийорганическую резину. По технологическим параметрам данный провод способен выдерживать от -60 градусов, максимально до +180 градусов по Цельсию. Поэтому широко применяется в саунах и банях, где кроме высокой влажности перепады температуры достигают критических показателей.

Мягкий провод, состоящий из нескольких жил, заключенных в изоляцию – это оптимальный вариант для монтажа светильников. Для соединения кабелей  подбираются специальные клеммники, болты или гильзы. Болтовое соединение нуждается в периодическом обслуживании, поскольку возможно нагревание в месте скрутки, если провода ослабляются. Поэтому не менее 2 раз в год нужно проверять и при необходимости затягивать прижимные болты, в отличие от гильз, которые жестко фиксируют место соединения.

Специалисты рекомендуют все места соединения электрической проводки для предохранения обязательно обмотать изолирующей лентой или применить специальную трубку с термоусадочным эффектом для улучшения изоляции.

Рекомендации по выбору светотехники для потолков из гипсокартона

Какой бы тип светильников вы ни выбрали, при покупке в первую очередь нужно обращать внимание на сертификацию продукции и лицензию поставщика. Также рекомендуется учитывать показатель защиты (IP)

Обычно он состоит из двух цифр.

Первая показывает степень защищенности от пыли, где «0» — защита отсутствует, а «6» — защита полная. Вторая цифра отмечает влагоустойчивость, где «0» — защита отсутствует, а «8» — возможна установка под водой.

Для помещений с повышенной влажностью, где устанавливаются влагостойкие листы, подходят приборы с классом защиты от IP 42. Например, в кухне такой светильник будет защищен от пыли и влаги.

Некоторые производители изготавливают модели со специальными вставками для рассеивания света. Известные компании даже используют в этих целях хрусталь. Однако стоит такое изделие не дешево.

Электрические провода для подключения светильников применяются с сечением от 1,5 см2.

Что касается понижающего трансформатора, то существует два типа:

• Индукционный. Габаритный, недорогой, весит 2 кг, имеет длительный срок службы.
• Электронный. Стоит сравнительно дороже, а срок эксплуатации — почти вдвое меньше. Основное преимущество — компактность.

При желании можно приобрести диммер — устройство для регулировки интенсивности освещения и плавности включения ламп. Это позволит не только создавать интересные световые эффекты, но и сократит энергопотребление, увеличив срок эксплуатации лампочек.

Количество и типы ламп

Сколько ламп выбрать – одну или несколько? Можно выбрать одну мощную лампу или несколько маломощных. Лучшим выбором станет несколько ламп небольшой мощности. В результате вы сможете отрегулировать освещение в помещении. В этом смысле лучше установить люстру с несколькими рожками в противовес одноламповой модели.

Что касается типов ламп, их выбор не такой большой. Стандартные патроны дают возможность использовать лампы накаливания, люминесцентные и галогенные лампочки. Учитывайте, что возможно установить и энергосберегающие лампы.

1. Лампы накаливания потребляют довольного много энергии. Но они придают помещению комфортное и уютное желтоватое свечение.
2. Люминесцентные лампы сберегут ваш бюджет. Но они придают помещению несколько индустриальный и офисный вид. Подобные лампы будут выглядеть странно, если вы решите установить их в обычную люстру.
3. Галогенные лампы смотрятся эстетичнее и имеют меньшие размеры. В результате конструкция получится более изящной. Но для них требуется довольно громоздкий пускорегулирующий аппарат с трансформатором понижающего давления.

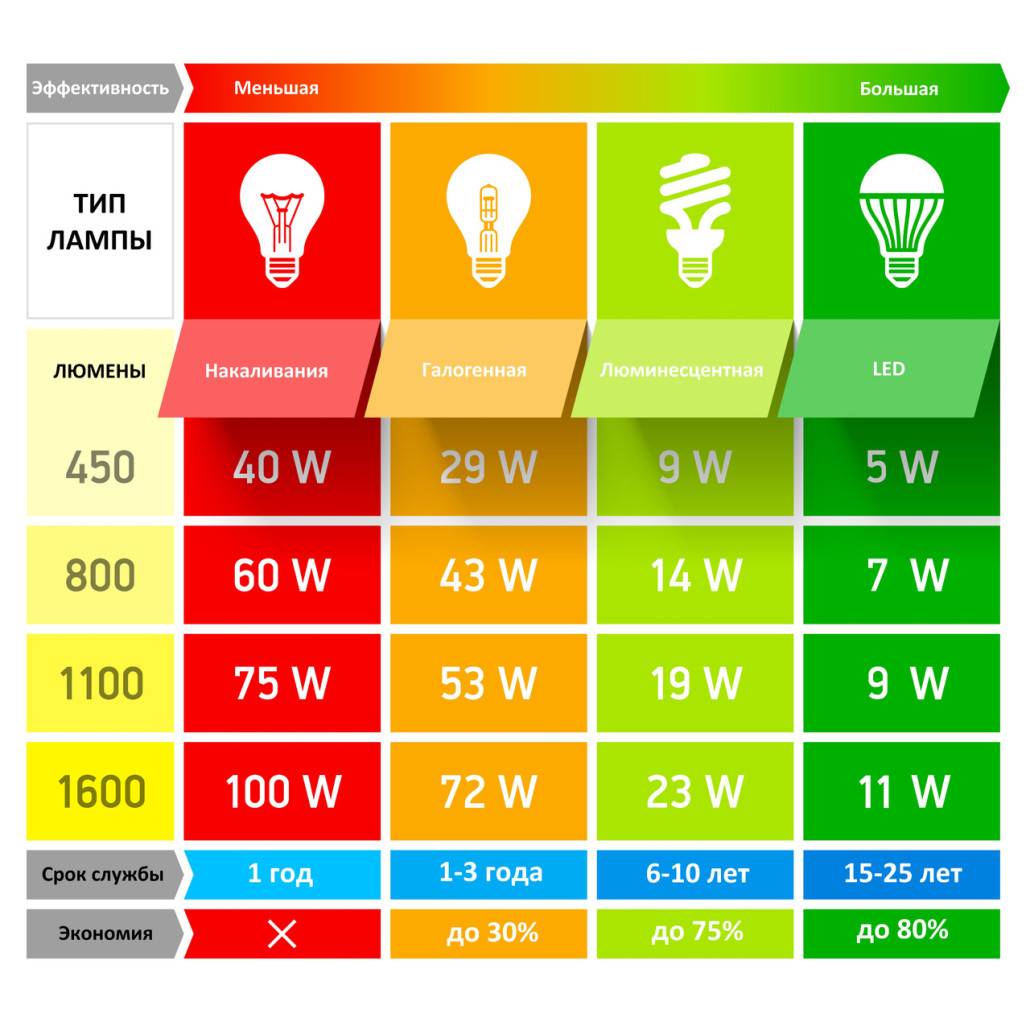

Энергоэффективность различных лампочек

Делаем подвесной потолок с подсветкой своими руками

Перед тем, как подключить подсветку к натяжному потолку, вы должны подобрать место крепления светильников

Примите во внимание, что установка такой конструкции предусматривает изготовление короба из гипсокартона. Однако, можно осуществить подключение освещения без применения короба

При изготовлении короба из гипсокартона примите во внимание некоторые нюансы:

1. Высота такой конструкции должна быть не более 20 сантиметров по отношению к потолочному перекрытию.
2. Нижнюю грань короба нужно в обязательном порядке выдвинуть вперед на 7-9 сантиметров.
3. Светодиодную подсветку нужно установить на дно ниши.

Алгоритм установки подсветки на потолок без применения короба:

• Отметьте место крепления.
• Проведите линию по всему периметру полотна.
• Прикрепите светодиодные ленты при помощи клеевого раствора.
• Если у вас побелена поверхность натяжного полотна, то прикрепите к их основанию металлические уголки.

Виды и типы встраиваемых светильников

Существуют различные типы встраиваемых светильников: неповоротный и поворотный.

Потолки, в свою очередь, подразделяются на подвесные (реечные, натяжные, гипсокартонные) и бетонные.

Также имеет значение тип используемых для освещения ламп. Дело в том, что каждому виду свойственен определенный уровень погружения в потолок.

• Лампа накаливания – до 12 см. Но в настоящее время этот тип можно считать устаревшим, и для точечного освещения практически не используемым.
• Галогеновая лампа – 6 см.
• Светодиодная лампа – на глубину от 2 см.
• Лампа люминесцентная – не менее 8 см глубиной.

Встраиваемые светодиодные светильники очень оригинальны и удобны в эксплуатации, но следует учитывать их функциональные способности.

Количество светильников следует рассчитывать таким образом, чтобы бы их оказалось достаточно для хорошего освещения.

При необходимости совсем несложно заменить лампу в светильнике на модель другого типа, допустим, галогеновую на светодиодную. Глубину врезки при этом менять не понадобится.

Где делать распаечные коробки?

По ПУЭ 2.1.23. распределительная коробка должна располагаться таким образом, чтобы доступ к ней был свободным. Согласно СП 76.13330.2012, недоступной коробка может быть лишь в том случае, когда провода внутри нее соединены сваркой, либо гильзами.

Поэтому лучше устанавливать распаечную коробку ниже уровня натяжного потолка. Чтобы установщики при монтаже натяжного потолка не пробили проводку, на стене нужно сделать пометки в местах пролегания кабеля (если он скрыт).

Не всегда в процессе ремонта происходит замена проводки. Если кабель еще в нормальном состоянии, а схема разводки светильников остается неизменной, то натяжной потолок могут установить поверх существующей проводки.

В этом случае распределительная коробка может оказаться за натяжным потолком.

Результат такого монтажа будет напрямую зависеть от качества существующей проводки. В закрытом пространстве между плитами перекрытия и ПВХ-пленкой нет резких перепадов температуры и уровня влажности, отсутствует возможность механических повреждений.

Если разводка электрики выполнена правильно и качественно, то гипотетически она может выдержать 10–20 лет без эксцессов. Но все же существует вероятность того, что в процессе эксплуатации натяжное полотно придется снимать, чтобы провести ремонт проводки.

Категорически не стоит устанавливать распределительную коробку на линии пролегания крепежных профилей. В этом случае при ремонте придется снимать не только край полотна, но и откручивать профиль. Обратно в те же отверстия его прикручивать нельзя (вылетит, не выдержав нагрузки) — следовательно, придется сверлить новые отверстия. А это не только дополнительные финансовые затраты, но и лишняя пыль и грязь, которая осядет на обоях и натяжном потолке.

Процесс установки пошагово

Для установки точечных светильников в гипсокартон вам потребуется выполнить такую последовательность действий:

• Нанесите разметку будущих мест установки на гипсокартонную конструкцию. Желательно пользоваться измерительными приспособлениями, чтобы отверстие получилось по центру.
• Подберите по диаметру спотов диаметр коронки для сверления. Желательно, чтобы она была немного больше, тогда светильник легко войдет в диаметр отверстия.
• Отключите питание электрической сети на вводном щитке, если подключение и монтаж электропроводки уже закончен. Если система электроснабжения точечных светильников еще не подключена, этот пункт можно пропустить.
• Просверлите отверстие в гипсокартоне или сделайте его любым из описанных выше способов.

Сделайте отверстие в гипсокартоне

Достаньте питающие провода через полученные отверстия и зачистите их края.

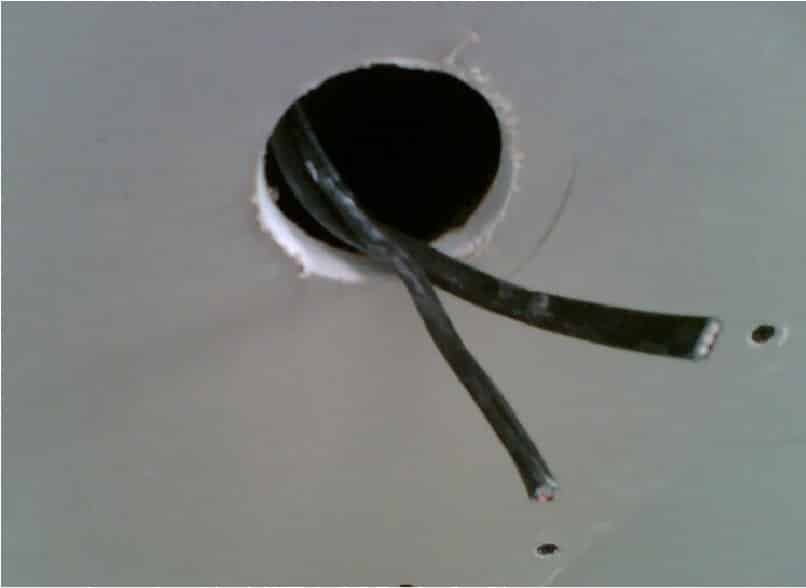

Достаньте провода

Сделайте электрическое подключение точечного светильника к линии проводки.

Подключение светильника к проводке

• Спрячьте проводку в каркас и установите софит в гипсокартон, зафиксируйте его пружинными креплениями.
• Установите светодиодную или люминесцентную лампу в патрон. При необходимости зафиксируйте пружинной чекой.

Зафиксируйте лампу чекой

Что такое точечный светильник

Содержание материала

Стандартный светильник используется повсеместно и представляет собой конструкцию, состоящую из следующих элементов:

• корпус;
• провода;
• патрон (может быть электрическим);
• фиксаторы (2 шт.).

Возможно усложнение конструкции, в этом случает она дополняется шарнирами. С их помощью выполняется регулировка, изменяется направление освещения. Сами по себе светильники – источники, свет из которых исходит направленно.

Промышленность предлагает потребителям разные лампы накаливания, многие из них предназначены специально для отдельных спотов. Каждая лампа состоит из колбы приплюснутой формы, где находится специальный отражатель. В продаже есть и галогенные изделия, такие лампы имеют дополнительный стеклянный корпус.

Цены на точечные светильники

точечные светильники

Устройство и выбор точечных светильников

Предприятия выпускают и светодиодные лампы, они великолепно заменяют все названные выше. Такие лампы имеют мощные светодиоды, которые заменяют обычную вольфрамовую нить. Изделия энергоэффективны, а по длительности службы не имеют себе равных. Специалисты говорят, что будущее именно за такими источниками света.

Таблица. Соответствие светодиодных лам и ламп накаливания.

Светодиодные лампы, Вт	Соответствие лампе накаливания, Вт
1,8	10
3	30-40
4	35-40
4,2	45
5	50-55
5,4	55
6	55-65
7	65-75
8	70-80
9,5	80-90
10	70-80
12	90-100
14	140-150

Даже самая красивая люстра не убережет потолок от появления теней. Все дело в том, что свет, исходя от одного источника, неодинаково освещает центр и углы комнаты. Установив точечные светильники, которые еще называют спотами, вы создадите равномерное освещение, подчеркнете достоинства интерьера.

При использовании одного источника света, на потолке появляются тени, а само помещение освещается неравномерно

Виды светильников и ламп для крепления на ГКЛ-потолке

Точечные светильники для монтажа в гипсокартонные потолки бывают встраиваемыми и накладными. У встраиваемых спотов техническая часть спрятана над потолком, а декоративная выступает над гипсокартонной поверхностью. Накладные светильники крепятся на поверхности, а метод их установки сходный с креплением люстры. Кроме того, по конструктивным нюансам точечные светильники для потолков из ГКЛ бывают поворотными либо неподвижными, одинарными либо блочными. В спотах используются разные виды ламп – от накаливания до энергосберегающих люминесцентных. Больше всего популярны сейчас светодиодные лампы.

Подключение системы освещения

В уровень с натяжным потолком устанавливается закладная арматура для монтажа точечного светильника.

При установке точечных светильников можно использовать несколько различных схем, среди которых такие, как:

1. Последовательная схема подключения. В данном случае подключение потолочного светильника осуществляется на один провод, то есть тут могут идти подряд несколько отдельных ламп. Плюс — простота монтажа. Минусов намного больше. При таком монтаже необходимо обеспечить наличие выпрямителей в цепи, в противном случае напряжение будет подаваться неравномерно, то есть лампочки начнут перегорать друг за другом.
2. Вторая схема подключения точечных светильников состоит в том, что каждая лампа подключается на свой отдельный провод от распределительной коробки. Выпрямитель в данном случае также требуется, но безопасность и надежность подключения намного выше.

Чтобы установить светильник, необходимо соединить пружины, вставить в отверстие и отпустить.

Для монтажа точечного светильника может применяться специальный потолочный плинтус, который последнее время особенно часто используется с подвесными потолками, или простой монтаж в покрытие. Установку можно легко сделать своими руками, ничего сложного нет. Для начала перед установкой потолка необходимо подготовить базовую поверхность, то есть отметить места для установки, укрепить консоли.

Когда материал для подвесного потолка уже смонтирован, в его поверхности надо проделать отверстия под лампы (чаще всего это гипсокартонные плиты, которые очень легко резать). Размеры под светильники очень легко определить, диаметр обычно пишется на упаковке с лампой. Как правило, средние размеры составляют от 60 до 70 мм.

После этого в каждое отверстие для точечных светильников надо проложить кабели, которые подключаются к клеммам ламп. Пружины светильника надо свести вместе, вставить в приготовленное отверстие, после чего отпустить. Как только они займут свое непосредственное положение, светильник плотно прижмется к поверхности потолка. На этом монтаж можно считать законченным.

Сегодня производители предлагают самые разные варианты светильников, подключение люстры по сложности мало чем отличается. Наиболее популярными принято считать точечные лампы, которые не только обеспечивают хорошее освещение в помещении, но и отличаются экономностью потребления электроэнергии. Для таких светильников можно использовать разные лампы, хотя наиболее предпочтительными являются светодиодные, отличающиеся большей эффективностью и экономией электроэнергии.
