Как выгоднее — выключать бойлер или пусть работает постоянно?
Если бойлер современный, то можно сказать однозначно — какой-либо значимой экономии отключение не даст. Ну, разве что вы уезжаете в отпуск на неделю.
Дело в том, что почти все потребление электроэнергии связано с нагревом новой холодной воды. Например, если вы израсходовали 20 литров горячей воды, в бойлер тут же поступит 20 литров новой холодной воды. Как раз на нагрев этой воды и потратится электроэнергия.
Что касается режима ожидания, когда бойлер просто поддерживает температуру уже нагретой воды, то современные водонагреватели имеют достаточно хорошую теплоизоляцию. Они держат температуру в разы лучше термосов. Поэтому кроме дополнительных забот, включение и выключение бойлера больше ничего не даст.
Если ночью горячей водой никто не пользуется, термодатчик срабатывает всего несколько раз за ночь, подогрев включается ненадолго, электроэнергии на нагрев используется мало. Зато утром есть горячая вода.
Если выключить бойлер на ночь, то утром будет большой расход энергии – всю остывшую за ночь воду придется нагреть. Даже если вам с утра нужно только быстро ополоснуться под душем.
Как снять демо режим у водонагревателя Термекс
Если после включения водонагревателя, либо после возобновления его работы при перебоях в электроснабжении, на дисплее прибора горят все индикаторы и надписи, но вода при этом не нагревается, то скорее всего ЭВН работает в демо-режиме. Алгоритм выхода из него зависит от модели водонагревателя: В ЭВН серий ID Pro, ID Pro Wi-Fi выход из демонстрационного режима осуществляется нажатием любой клавиши, либо автоматически, по прошествии 15 минут.
Для моделей серии Thermex ID, Smart Energy и FSS необходимо одновременно нажать и удерживать несколько секунд кнопки «Вверх» и «Вниз», до звукового сигнала.
Важно: Перед включением ЭВН необходимо убедиться, что ЭВН заполнен водой!
Если вышеуказанные манипуляции не помогли, причиной может быть сбой в электронике прибора и необходимо обратиться в ближайший сервисный центр Thermex.
ВАЖНО!!! ПРИ ВЫПОЛНЕНИИ ЛЮБЫХ ОПЕРАЦИЙ ПО РЕМОНТУ И ОБСЛУЖИВАНИЮ ЭЛЕКТРОВОДОНАГРЕВАТЕЛЯ – ПРЕДВАРИТЕЛЬНО ОБЕСТОЧЬТЕ ПРИБОР
Советы по выбору режима нагрева
Принято считать, что низкая температура нагрева экономит электрическую энергию. Однако такое мнение является ошибочным. При включении данной функции КПД водонагревателя резко уменьшается. Как правило, современные бойлеры оснащены специальной функцией, позволяющей экономить энергию. Включить её можно, нажав соответствующую кнопку на панели прибора.
Режим экономии не позволяет нагревателю превысить предел в 50 градусов. При этом внутри устройства накипь практически не образуется.
Важно! Если температура нагрева воды будет менее 50 градусов, то в бойлере начнут размножаться бактерии. Таким образом, качество воды ухудшится
Основные причины отключения
На самом деле виновников срабатывания очень много и они могут иметь самый разнообразный характер, а соответственно и способ ремонта. Сначала рассмотрим, почему срабатывает УЗО, после чего предоставим к Вашему вниманию инструкцию по самостоятельному ремонту неисправностей.
На сегодняшний день известны следующие причины того, почему изделие выбивает:
- В сети действительно произошла утечка тока. Это может быть вызвано тем, что электропроводка старая, т.к. изоляция в любом случае уже рассохлась за время и в некоторых участках провод оголен. Если Вы недавно осуществили замену электропроводки в квартире, то может быть в определенных местах выполнено плохое соединение проводов либо Вы случайно, когда вбивали гвоздь в стену, пробили изоляцию скрытой проводки.
- Виновником могут стать электроприборы, которые защищены данным устройством. Тут либо шнур, который подключается к сети, вышел из строя, либо внутренние запчасти «пробиты» (к примеру, обмотка двигателя либо ТЭН водонагревателя).
- Неправильная установка защитной автоматики, в результате чего УЗО работает некорректно и периодически срабатывает. Инструкцию по правильному подключению УЗО своими руками мы уже предоставили, поэтому рекомендуем с ней ознакомиться.
- Возможно, при покупке защитной автоматики Вы выбрали не те характеристики, и происходит ложное срабатывание. О том, как выбрать УЗО мы подробно рассказывали в соответствующей статье.
- Выключатель дифференциального тока (ДВТ, так его еще называют) может выбить из-за прикосновения человека к оголенной токоведущей жиле. Не забывайте, что в этом-то его основное предназначение и заключается.
- Неисправность самого механизма может стать одной из причин. К примеру, залипла кнопка «Тест» либо поврежден спусковой механизм, который будет срабатывать при малейшей вибрации.
- Часто отключение происходит из-за неправильного размещения ДВТ в линии электропроводке. Просмотрите один из примеров: схему подключения УЗО в однофазной сети, чтобы узнать, в каком месте нужно осуществлять монтаж.
- Замыкание земли и нуля при электромонтажных работах может повлечь за собой отключение. Хотя правилами ПУЭ категорически запрещается соединять заземление с нулевым проводником, некоторые электрики пренебрегают запреты и делают все по своему, ссылаясь на то, что такой способ позволит защитить человека от поражения электрическим током (хотя по сути это только увеличивает опасность).
- Погодные условия напрямую влияют на работоспособность устройства. К примеру, в сырую погоду, если распределительный щиток установлен на улице, может происходить срабатывание из-за появления сырости во внутреннем механизме. В свою очередь скопление влаги внутри изделия может вызвать ток утечки, в результате чего механизм и среагирует. Тут же следует отметить, что при морозе УЗО может иногда не включаться в опасной ситуации. Это связано с тем, что минусовая температура негативно влияет на микросхемы, которые и выходят из строя. Кстати, при грозе бывают случаи, когда защиту вырубает, что вызвано влиянием молнии, которая усиливает незначительные утечки тока, присутствующие в доме (либо квартире)
- Ну и последний нюанс, который тесно связан с предыдущим – повышенная влажность. Если Вы осуществили монтаж скрытой электропроводки, после чего замазали трассу шпаклевкой и решили сразу же проверить качество проделанной работы, может произойти отключение. Это связано с тем, что влажный раствор является хорошим проводником, который может спровоцировать утечку через мельчайшие трещинки в проводке. Подождите, пока раствор полностью схватиться, после чего проверьте еще раз, срабатывает УЗО или нет, т.к. возможно уже рычаг не вырубает.
Обязательно просмотрите видео урок, на котором наглядно показано ошибочное подключение:
В чем может быть причина срабатывания устройства защитного отключения, мы рассмотрели. Теперь, конечно же, нужно предоставить к Вашему вниманию инструкцию по решению проблемы своими руками.
https://youtube.com/watch?v=C6IBlWCRbLw
Отключать или не отключать периодически бойлер
Одна из распространенных ошибок – периодическое отключение бойлера. Это не самое лучшее экономное использование бойлера и вот почему. Бойлер работает на нагрев и поддержание заданной температуры воды. Качественные агрегаты дают воде остыть всего лишь на 0,55 градусов в час. То есть, за ночь (8-10 часов) вода будет холоднее всего на 4-5ᵒС. Если и получится сэкономить, то немного.
Как экономить электричество на бойлере? Специалисты советуют проверить на наличие накипи на стенках нагревательного элемента. Если ее удалить, нагреваться он будет быстрее. Также расход энергии зависит от места расположения прибора. В теплом месте он будет нагреваться быстрее, чем в подвале. Радикальным методом является замена старого бойлера на новый. Но чтобы сделать правильный выбор, узнайте вид изоляционного материала. Если это шерсть – экономить явно не получится. Другое дело – пена.
Как своими руками отремонтировать бойлер
Рассмотрим основные неисправности и пути их устранения.
Течь в нагревателе
Самой распространенной неполадкой электробойлеров считается течь. Возникает из-за коррозии бака, при выходе из строя отдельных элементов. Чаще всего это:
- Отсутствие заземления, что приводит к электрокоррозии.
- Естественный износ.
- Поломка предохранительного клапана.
Что делать, если потек бак? Нельзя самостоятельно заваривать течь: это может привести к непоправимым последствиям!
Почему нельзя заниматься ремонтом бака:
- Внешняя и внутренняя части неразделимы.
- В современной технике используется стеклоэмаль, которая легко повреждается и не подлежит ремонту.
Бывает, что течь возникает из-под фланца, который крепит нагреватель. Тогда нужно слить всю воду, вынуть прокладку и оценить ее состояние. Если она повреждена или изношена, выполните замену. Чтобы не прогадать с новой прокладкой, возьмите старую в магазин.
Нет нагрева воды
Если вместо горячей воды течет холодная, сломался нагреватель. Кроме отсутствия горячей воды, может выбивать автомат УЗО при подключении бойлера в сеть. Проблемы с ТЭНом возникают из-за коррозии и накипи.
Как понять, что накипь полностью покрыла ТЭН:
- Поскольку она выпадает в осадок, во время забора воды можно услышать грохот.
- Чувствуется запах серы.
Убедиться в том, что нагреватель сломался и не работает, поможет диагностика:
- Слейте воду из бака.
- Откройте крышку ТЭНа.
- Измеряйте напряжение на клеммах ТЭНа с помощью тестера (220-250 В).
- Если все в порядке, установите мультиметр в режим измерения сопротивления.
- Отключите нагреватель от сети.
- Отсоедините контакты нагревателя.
- Приложите к ним щупы мультиметра.
- При обрыве показатели будут стремиться к бесконечности.
- Если деталь работоспособна, на экране высветится 0,68-0,37 Ом.
Дополнительно убедитесь, что нет утечки тока на корпус:
- Приложите один щуп к медной трубе, другой к контакту ТЭНа.
- Если утечки нет, на экране высветится 1.
- Если есть, тестер выдаст значения со знаком минус либо, наоборот, слишком огромное.
Починить нагреватель нельзя, нужно заменить
Важно правильно выбрать деталь для вашей модели, поэтому лучше записать номер элемента или отправиться с ним в магазин
Температура воды превышает норму
Если подается слишком горячая вода — проблема в термостате или термореле. Дополнительным признаком поломки служит отсутствие нагрева, когда термостат не включает ТЭН. Чтобы выполнить диагностику и ремонт, термостат нужно демонтировать.
Устранение неполадки:
- Отключите бойлер от сети.
- Слейте всю воду.
- Снимите бак со стены.
- Уберите крышку (у вертикальных моделей крышка располагается снизу, у горизонтальных — слева, у моделей «Термекс» винтик панели находится посередине).
- Желтым цветом на картинке отмечен термостат. Отсоедините его контакты и достаньте из корпуса.
Теперь можно проверить деталь на исправность. Самый простой способ:
Нажмите предохранительную кнопку, как указано на фото:
- Нагрейте медный кончик зажигалкой.
- При исправности кнопка отключится.
Диагностика мультиметром проводится так:
- Установите рукоятку тестера на максимальное значение.
- Замеряйте сопротивление на контактах.
- Если мультиметр не реагирует — деталь не подлежит ремонту, лучше сразу заменить ее.
Бойлер долго не включается, часто отключается
Это также указывает на проблемы в работе нагревателя. Из-за накипи вода может нагреваться очень долго, повышается расход электроэнергии, так как нарушен отвод тепла. Чтобы избежать поломки, вовремя меняйте магниевый анод, который очищает воду от примесей.
Случаются такие неполадки:
- Во время работы прибора окружающее оборудование тоже нагревается. Это происходит, когда вилка рассчитана на большую мощность потребления, чем розетка, либо нарушен контакт между ними. Лучше вызвать электрика для проверки и замены.
- Слабый напор воды. Нужно проверить, нормально ли закачивается холодная вода. Осмотрите смеситель, возможно, причина в нем. Если все в порядке, осмотрите предохранительный клапан. Очистите его от грязи и накипи.
- Бойлер совсем не включается. После ремонта прибор так и не заработал? Нужно проверять электронику и главную плату. Эту работу лучше доверить специалисту.
Теперь вы в курсе основных неполадок бойлеров. Проводите профилактические осмотры, устанавливайте фильтры на воду, очищайте своевременно ТЭН, тогда проблемы вас не коснутся.
Это интересно: Расчет трансформатора тока по мощности нагрузки 250 кВт — описываем со всех сторон
Как выбрать?
УЗО представляют собой универсальные механизмы, которые можно использовать для включения и отключения разных бытовых приборов. Подобрать такой механизм для электрического водонагревателя можно, ориентируясь на некоторые простые правила, речь о которых пойдет ниже:
Мощность УЗО подбирается на основе аналогичного показателя бытового прибора, который планируется эксплуатировать. Для бойлеров с мощностью не больше 2,3 кВт специалисты рекомендуют устанавливать механизмы, рассчитанные на 10 А
Если этот показатель варьируется в диапазоне 5,5-8 кВт, следует покупать УЗО на 32-40 А
Именно поэтому так важно обращать внимание не только на сам выключатель, но и на подключаемый прибор.
Ток утечки. Эта характеристика высчитывается на основе показателей рабочего тока
Зачастую на 1 А учитывают 0,4 мА
Если УЗО устанавливают на удаленном расстоянии, желательно прибавлять еще 10 мкА на каждый метр кабеля. Минимизировать это значение легко, если установить прибор непосредственно перед самим водонагревателем.
Способ монтажа. На рынке представлено несколько вариантов защитных устройств. Самыми распространенными являются УЗО, которые можно крепить на DIN-рейку. Альтернативный вариант — отдельные блоки, позволяющие подключать их сразу в розетку.
Располагаться элементы могут в незаметном месте — под корпусом или внутри сетевого кабеля, поэтому желательно уточнить эту особенность перед покупкой бойлера. Плюсом такой системы является то, что производитель точно рассчитывает все характеристики УЗО под нагреватель определенной мощности.
УЗО не отличаются сложностью, но при этом они могут классифицироваться по нескольким признакам. Приборы делят на следующие разновидности (в зависимости от типа утечки тока):
- Класс А. Применяются для переменных или пульсирующих электрических токов.
- Класс АС. Эти устройства предназначены только для работы с переменным током. Являются одними из самых дешевых и простых моделей, используются во многих квартирах.
- Класс В. Универсальные приборы промышленного назначения. Их можно использовать не только для переменного, но и для постоянного или выпрямленного тока.
- Иногда производители добавляют в маркировку изделий букву S, которая указывает на то, что прибор выключается только через определенный промежуток времени. В быту применять подобные системы вместе с водонагревателями нет необходимости, поэтому здесь они встречаются очень редко.
- Класс G. Эти УЗО похожи на S, однако время их выдержки значительно меньше.
В зависимости от способа разрыва цепи УЗО можно разделить на следующие группы:
- Электронные. Являются относительно недорогими приборами, которые используются в несложных системах. Специалисты не рекомендуют устанавливать их, так как они питаются от электрической сети. Если же пользователь случайно повредит нулевой провод, то прибор просто выйдет из строя. Еще одним недостатком можно считать относительно долгий период срабатывания.
- Электромеханические. Выключатели такого типа не питаются от внешних электрических источников, поэтому они являются более надежными и качественными. Единственным недостатком подобных приборов можно считать только их завышенную цену.
Определение эффективности нового водонагревателя
Как начать экономно и правильно пользоваться новым бойлером? Эксперты акцентируют на определении его энергоэффективности при покупке.
Общие правила
Перед приобретением техники пользователю нужно:
- сравнить в магазине энергоэффективность дорогих и бюджетных моделей для установления окупаемости техники;
- уточнить, что класс энергетической эффективности включает КПД, потери за час при нагреве и поддержке температуры, циркуляции. Информация указывается в буклете изготовителя;
- учитывать литраж емкости, скорость работы ТЭНа, тип монтажа для уточнения совокупных расходов.
Интересно знать! На европейских моделях бойлеров энергоэффективность указывается с 2013 года, на американских — с 2009.
Расчет затрат на годовую эксплуатацию
Для вычислений понадобится информация о классе энергоэффективность, виде и стоимости теплоносителя. Дальнейшие расчеты выполняются по формуле:
- для газовых моделей умножается количество дней в году на энергоэффективность и стоимость куба газа;
- для электробойлеров умножаются количество дней в году на энергоэффективность и стоимость кВт/часа.
Интересно знать! Тест DOE для водонагревателей учитывает температуры холодной (15 градусов) и горячей (60 градусов) и определяет производительность устройства для семьи из 3-х человек как 240 л в день.
Мощность ТЭНа как фактор экономии
Чем больше мощность ТЭНа, тем быстрее нагреется вода. Учитывайте, что в домах с однофазной схемой разводки выделяется от 7 до 10 кВт мощности. Производительный водонагреватель приведет к повышению нагрузки на сеть, огромным затратам энергии и выбиванию автоматов защиты.
Основные проблемы
Ниже приведены основные проблемы, которые принято обычно связывают с неправильной работой УЗО.
Срабатывает УЗО на водонагревателе
При диагностировании такого случая, для начала, необходимо исключить неисправность в самом устройстве защиты или старение изоляции проводки. Для этого достаточно подключить любой другой прибор в линию, питающую водонагреватель. В случае, если отключения не произошло, необходимо искать проблему в водонагревателе.
Почему выбивает УЗО на водонагревателе? Основная причина — нарушение электрической цепи внутри бойлера. Как показывает практика, наиболее распространенное явление – нарушение изоляции питающего провода внутри корпуса. Неизолированный провод касается металлического корпуса водонагревателя и цепь замыкается через землю. То есть ток в обратном проводе становится меньше чем в прямом, что вызывает срабатывание УЗО. Рассмотрим схему:

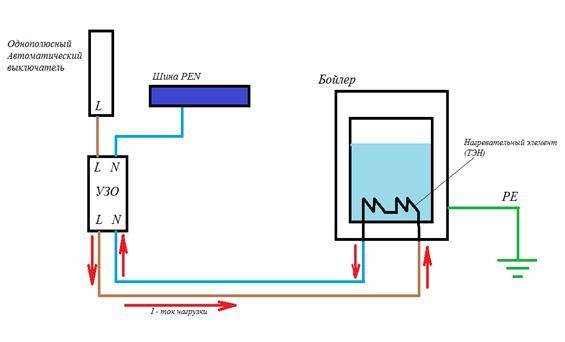

В исправном бойлере нет тока утечки на землю (РЕ) потому что нет электрической связи с корпусом. Поэтому ток в фазном и нулевом проводе одинаков — УЗО не срабатывает. Теперь рассмотрим случай повреждения цепи внутри водонагревателя:
В таком случае цепь замыкается по земле в обход УЗО. Баланс прямого и обратного тока в УЗО нарушается, и устройство срабатывает.
Выбивает УЗО при включении стиральной машины
Причиной отключения стиральной машины может так же являться нарушение цепи, как и в случае с водонагревателем. Проблема решается аналогичным способом – разбираем машинку и ищем нарушения изоляции проводов. Как показывает практика, в 9 из 10 случаев причина кроется именно в этом.
Также возможен и более «интересный» случай. Дело в том, что в момент пуска электрического двигателя (пуска стиральной машины) происходят сложные электромеханические и электромагнитные процессы в цепи. Двигатель машинки изменяет форму потребляемого тока (возникают апериодические составляющие постоянного тока), эти изменения «расцениваются» УЗО как аварийный режим и происходит отключение. Помимо этого, цепь управления некоторых стиральных машин запитывается постоянным током. В цепи управления так же возможны незначительные утечки. Поэтому можно «отстроиться» от ложных срабатываний сменив УЗО на больший номинал (30 мА вместо 10 мА) или применив УЗО типа АС (вместо А). Напомню, УЗО типа АС реагирует лишь на изменение периодического тока, что вполне достаточно для бытового применения.
Как правильно подключить УЗО.
Узнать полную информацию по выбору, эксплуатации и обслуживанию бойлеров (водонагревателей) всех фирм производителей, вы сможете, если перейдете .
Кроме специфической информации на сайте, также можно изучить конкретные проблемы по других людей по этой теме, уже купивших бойлер (накопительный водонагреватель) и таким образом избежать их. Регулярно пополняющийся список таких проблем и их решение вы найдете .
Существуют два возможных варианта подключения:
- Подключение в розетку. Эта схема подключения возможна для устройств с небольшой номинальной мощностью. Еще одним немаловажным условием должно быть наличие заземления в этой розетке, а при установке в ванной комнате она должна быть влагостойкой. Если же прибор будет достаточно большой мощности, розетка будет греться, как следствие, плотность соединения вилки и гнезда станет слабая, появиться зазор в контактах и будет искрить.
- Подключение через дополнительный медный кабель , подключенный непосредственно к электрощиту и оснащенный УЗО. При такой схеме отсутствуют вилка и розетка, а выключение будет происходить посредством автоматического выключателя (автомата), при помощи которого будет происходить защита водонагревателя, а защита непосредственно пользователей будет возложена на устройство защиты.
происходит разрыв цепи. При выборе какое поставить, учитываются два значения: сила тока (рекомендуется выбирать немного больше по значению, чем автомат) и величина его утечки, не превышающая 30 мА. Для установки бойлера подойдет устройство типа А или типа G. В настоящее время на рынке представлены много производителей, но предпочтение следует отдать более надежным, таким как: Legrand, ABB, AEG, ведь не стоит экономить на безопасности.
Основным условием безопасной и надежной службы бойлера является правильное его подключение к электросети, с наименьшим количеством соединительных элементов. Все подключения должны выполняться в помещениях с минимальной влажностью, кроме подсоединения провода непосредственно к водонагревателю. Самым лучшим местом подсоединения является электрический щит, в нем устанавливаются все элементы.
По этой проблеме и не только, которую вы во-первых не найдете нигде, потому что ее задают конкретные люди, которые нигде не смогли получить больше поддержки и консультации (о чем они сами сообщают нам). А во-вторых их проблемы настолько сложны, что порой наш эксперт Александр Холодов разбирается с людьми по 10 и более дней.
А теперь КАЖДЫЙ вопрос пользователя и ответ на него, для избежания денежных затрат в результате неправильной эксплуатации или ремонта бойлера
И здесь не важно аппарат какой фирмы производителя участвует в вопросе. Важно лишь та уникальная ситуация, в результате которой данный вопрос возник, потому что как гласит одна хорошая поговорка: «если предупрежден, значит вооружен»
УЗО для водонагревателя — это устройство защитного отключения для предохранения человека от возможного поражения электрическим током при пользованиии электрическим водонагревателем.
Кабель для водонагревателя с УЗО расчитан на использование с электроводонагревателями мощностью до 2,2 кВт.
Если привычный большинству пользователей автоматический выключатель защищает от короткого замыкания и выключается при токе в разы превышающем номинальный, то УЗО защищает человека при едва уловимом электротоке и выключает водонагреватель. Поскольку если не отключить прибор в считанные доли секунды (в течении которых срабатывает защитное отключение), то через тело может пройти значительно больший ток и привести к травме (в том числе с вероятным смертельным исходом).
Если Ваш нагреватель воды ещё не оборудован устройством защитного отключения, то настоятельно рекомендуем купить УЗО для водонагревателя в Магазине запчастей бытовой техники. Установку устройства должен выполнять квалифицированный мастер.
Питающий кабель для водонагревателя с УЗО подключается к клемной колодке бойлера (или проточного нагревателя воды) специально подготовленными для этого проводниками (3)
Важно правильно подключить проводник заземления (4). Вилка кабеля с УЗО (5) подключается к сетевой розетке 220 В
Нужно включить сам прибор. Затем обязательно нужно проверить УЗО для водонагревателя путём нажатия кнопки «Тест» (7). Если электронагреватель при этом выключается, значит защитное устройство исправно и готово к работе. После проверки можно начинать пользоваться электроводонагревателем.
ТТН
Магнитная индукция в магнитопроводе ТМ1 составляет доли тесла (Тл), поэтому наматывать его можно хоть на железе из консервной банки или на Ш-образном феррите. Трансформаторная сталь все же предпочтительнее: индукция насыщения феррита намного меньше, и при резких сильных скачках напряжения в сети ИП могут проникать в схему. Площадь сечения – от 1 кв. см. Больше – не страшно, но возрастут массогабариты устройства.
В оригинале ТМ1 намотан на каркасе сгоревшего трансформатора «базарного» китайского сетевого адаптера питания. Радиолюбители знают, что перематывать «китайца» бесполезно: высококоэрцитивный ферромагнитный сплав, из пластин которого набран сердечник, чувствителен к нагреву, при перегорании ухудшает свои свойства и перемотанный очень быстро опять сгорает. Но в качестве ТТН такой трансформатор работает без заметного нагрева при максимальном токе в первичной обмотке.

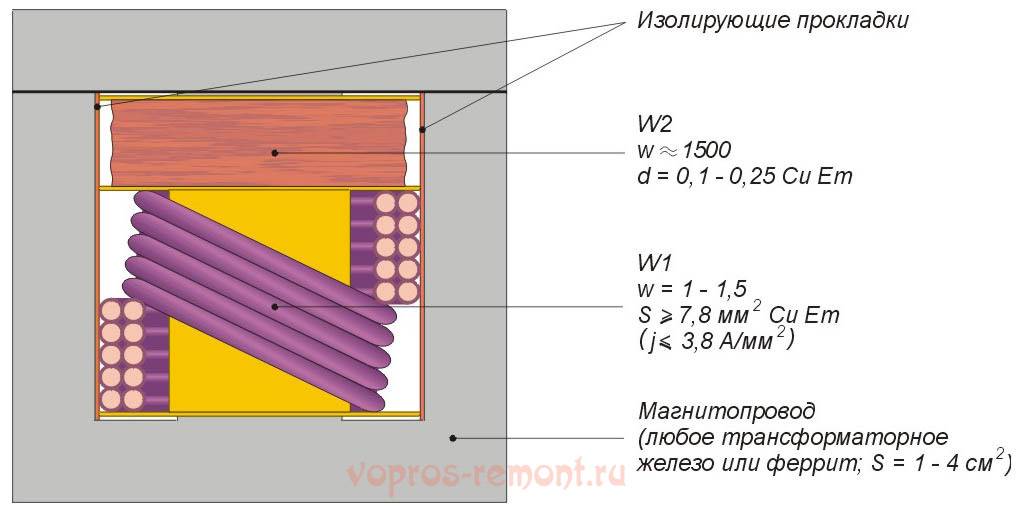

Конструкция трансформатора ТМ1
Конструкция и данные ТМ1 показаны на рисунке. Первичная обмотка W1 – виток или полтора из сложенных вместе 10-12 медных эмалированных проводов диаметром 1,0-0,8 мм по меди, или обрезок медной эмалированной шины соответствующего сечения. Плотность тока j в W1 желательно выдерживать до 4 А/кв.мм во избежание магнитного насыщения сердечника от ИП. Коэффициент преобразования до некоторой степени зависит от магнитных свойств материала сердечника и площади его поперечного сечения, поэтому при изготовлении ТМ1 на случайном магнитопроводе количество витков вторичной обмотки W2 придется подобрать.
