Система вентиляции в подвале гаража. Схема воздухообмена погреба
Эффективное использование подвала и погреба гаража для хранения овощей и консервации возможно лишь при условии наличия правильной вентиляции. Вентиляция в гараже с подвалом может быть естественной, механической или комбинированной. Обычно, для вентиляции в погребе гаража достаточно естественной системы вентилирования. Смонтировать своими руками такую систему можно с помощью пластиковых труб для канализации. При монтаже необходимо придерживаться таких рекомендаций:
- схема вентиляции погреба в гараже должна предусматривать минимальное количество поворотов и изгибов труб;

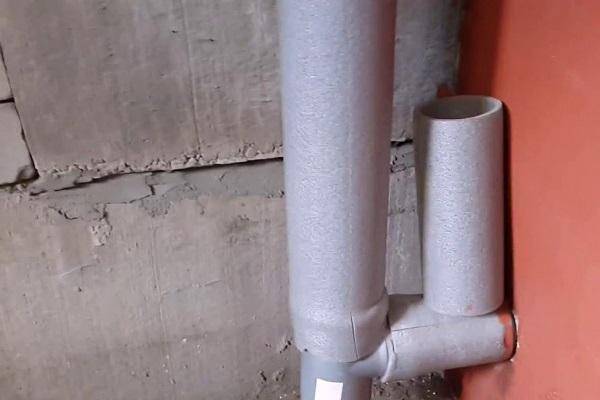

- трубу вытяжного хода следует утеплить, чтоб избежать появления конденсата;
Для хорошего воздухообмена трубы приточно-вытяжной вентиляции должно быть расположены в противоположных углах погреба
- диаметр должен быть единым по всей длине труб;
- наружные входы труб должны быть закрыты защитными колпаками во избежание попадания в них осадков.
Перед обустройством естественной вентиляции своими руками делается расчет площади отверстий. Приточная труба берет свое начало на полметра выше пола погреба и выводится наружу. Вытяжная труба устанавливается под потолком погреба или подвала и протягивается за крышу гаража. Расположение труб должно быть в противоположных углах погреба.
В погребе с правильным микроклиматом собранный урожай сохранится в целости
Наиболее правильным выбором вентиляции погреба и подвала в зимний сезон, является использование принудительного способа. В этих помещениях воздухообмена почти нет и они нуждаются в эффективном вентилировании с помощью установки механической вентиляции. Такая вентиляция будет способствовать нормальному воздухообмену и созданию микроклимата, необходимого для сохранения продуктов.
О том, как сделана вентиляция в гараже с подвалом, можно разобраться, посмотрев видео-инструкцию устройства вентиляции.
Монтаж вентиляции в металлическом гараже производится аналогично методу вентилирования в обычных гаражах. Особенностью вентиляции железного гаража является то, что приточные отверстия устраивают в верхней части стены, стараясь расположить их на определенном расстоянии от запора ворот. Это поможет избежать взлома ворот через вентиляционные проемы. Приточные отверстия снабжают защитными решетками.
Имеющиеся в интернете видео-примеры демонстрируют устройство вентиляции в железной конструкции гаража.

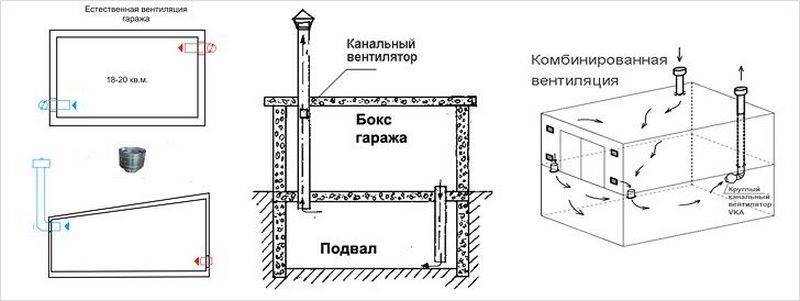

Схема обустройства приточно-вытяжной вентиляции в гараже с погребом, состоящим из нескольких отделений
Как правило, в железных боксах отсутствует смотровая яма, поэтому верхних отверстий вполне хватит для необходимого воздухообмена. Дополнительное поступление приточного потока может осуществляться через неплотные притворы под воздействием ветра.
При отсутствии вентиляции на поверхностях металлического гаража появляется конденсат. Кроме качественного вентилирования, избежать появление конденсата, поможет утепление пола. Для этого сначала застилают поверхность пола рубероидом, бетонируют и покрывают линолеумом.
Рекомендации и сведения о том, как сделать вентиляцию в гараже, помогут создать оптимальные условия, при которых будет обеспечена сохранность автомобиля и комфортное нахождение в помещении гаража людей.
Вентиляция в каркасном доме своими руками. Схема, расчет и монтаж системы вентиляции
Вентиляция в бане своими руками: как сделать правильно
Приспособления для гаража своими руками: идеи и советы по созданию
Монтаж системы отопления частного дома своими руками: схема
Септик из бетонных колец своими руками, схема строительства
Как создать схему вентиляции в частном доме своими руками
Кто-нибудь может подсказать, почему вентиляция в погребе гаража не создает никакой тяги? Вместе с гаражом, построил всё сам, года 4 назад и вот такая беда. Тогда решил делать естественную систему воздухоотвода, как самый простой и дешевый способ. А теперь не знаю, что и делать. Раньше все было нормально, весной стало хуже проветриваться, а сейчас внутри полностью застойный воздух, так что зайти невозможно.
А вы сравневали как правильно сделать вентиляцию в погребе гаража и то, как вы сами её сделали? Может какие-то серезные недочеты есть, просто они дали о себе знать только спустя время. Может где-то подпросело и что-то в этом духе? В крайнем случае систему разберите и посмотрите, нет ли засоров или каких-то повреждений.
Зачем вентилировать гараж?
Конечно, гараж – это технический, а не жилой объект, хотя некоторые автовладельцы с этим утверждением могут и не согласиться. Если автолюбитель проводит в гараже значительную часть своего личного времени, да еще и использует подвал или собственно гараж для хранения продуктовых запасов, тем более следует обеспокоиться проблемой правильного воздухообмена в таком специфическом помещении.
Для начала, здесь высока концентрация выхлопных газов, паров топлива и других технических жидкостей. Даже короткое пребывание в подобной атмосфере для человека крайне вредно.
Галерея изображений
Фото из
Естественная вентиляционная схема для гаража
Система воздухообмена в утепленном гараже
Отвод вредных для владельцев веществ
Вытяжная труба вентиляционной системы
Вторая проблема, связанная с неправильным вентилированием гаража – это избыток влаги. Водяные пары скапливаются внутри помещения и конденсируются на различных поверхностях, в том числе и на автомобиле. В результате риск появления и скорость протекания коррозионных процессов резко возрастает, проще говоря, транспортное средство ржавеет.
Нередко в гаражах или устроенных под ними погребах хранят овощи, консервацию, другие продукты или вещи, которым не нашлось места в доме или квартире. Контакт с влагой, а также воздействие технических паров не принесет всем этим объектам никакой пользы. А решить проблему можно просто, достаточно позаботиться об эффективной вентиляции.
При плохом вентилировании на стенах и потолке гаража могут появляться капельки конденсата. В дальнейшем эта влага попадает на транспортное средство, что может вызвать его коррозию
Выбираем тип вентиляции
Есть несколько разновидностей вентиляций, которые можно воплотить в жизнь. Они имеют свои положительные и отрицательные стороны. Создание как одного, так и другого вида требует усилий и тщательного планирования. Давайте же рассмотрим эти виды:
Естественная вентиляция в гараже. Это самый простой и эффективный способ проветривания гаража. Он заключается в естественных процессах, основанных на физических законах.
Принудительная вентиляция. В этом случае используется целая система приборов (вентиляторы) благодаря которым и выполняется отвод отработанного воздуха и наполнения помещения свежим.
Комбинированная вентиляция. В этом случае используется как один, так и второй вид вентилирования
Мы обратим свое внимание именно на естественную вентиляцию. Для ее устройства потребуется наименьшее количество средств
В чем же принцип работы естественного типа вентиляции? Он основан на физических законах. Все знают, что теплый воздух поднимается верх, в то время как холодный опускается. Ниже приводится схема естественной вентиляции.
Как видно, система основывается на использовании двух труб или каналов, которые служат для вентилирования воздуха. Одна из труб – приточная, а вторая – вытяжная. При этом вытяжная труба находится у потолка погреба, а приточная на небольшом расстоянии от пола (не меньше 10 см). Итак, основываясь на законах физики делаем вывод: теплый воздух поднимается вверх и попадает в вытяжную трубу. В то же время свежий воздух подается через приточную трубу, замещая собой количество вышедшего воздуха. Таким образом и происходит вентилирование. Это напоминает процесс, при котором открывается одно окно на кухне и дверь на коридоре. Получается, что для гаража не потребуется установка дорогостоящего оборудования. Работы по созданию просты, воздухообмен происходит естественным образом.
Обратите внимание! Иногда на вытяжную трубу устанавливают дефлектор, который способствует лучшей циркуляции и усиливает эффект. Если такового нет, то в любом случае труба закрывается козырьком, чтобы внутрь не попадала влага
А вытяжная труба поднимается на 50 см над уровнем крыши.
Есть еще один важный момент, который способствует правильному функционированию системы. Речь идет о размещении труб внутри гаража
Очень важно, чтобы они располагались по диагонали в противоположенных местах. А еще важно рассчитать оптимальный диаметр отверстий
Ведь можно сделать сквозняк внутри, а не качественный воздухообмен. Есть некоторые стандарты, которые говорят о том, что на 1 м2 площади помещения нужно отверстие, диаметром 1,5 см. Например, если размер помещения 4х6 м, то его площадь будет равняться 24 м2. Путем несложных математических решений, получаем оптимальный диаметр вентиляционной трубы – 36 см (24х1,5=36). А если их будет две, что вполне логично, то рекомендуемый диаметр каждой трубы 18 см, так как сумма делится на два.
Многие считают этот вид вентилирования лучшим, так как для его воплощения не нужно много средств, а все работы можно сделать своими руками. Нужно только закупить трубы, сделать отверстия в стене и перекрытии, если таких нет, и выполнить установку системы вентиляции в гараже.
Обратите внимание! Вытяжное отверстие можно оборудовать заслонкой, чтобы выполнять контроль подачи холодного воздуха
Это особенно важно зимой
Схемы вентиляции погребов
Для вентилирования подземных помещений можно использовать 1 из 3 схем:
- классическая система с одной вытяжной трубой;
- схема с двумя трубами – притоком и вытяжкой;
- принудительный воздухообмен.
Однотрубная система вентилирования – свежий воздух попадает в хранилище через дверь
Выбор варианта зависит от конструкции подвала, его местонахождения и прочих условий. Показанная на картинке система с 1 воздуховодом применима для погребов с отдельным выходом на улицу. Как работает схема в холодный период года:
- Температура под землей всегда плюсовая (если подвал правильно построен). Более теплый и влажный воздух поднимается в верхнюю зону и уходит наружу по вертикальному каналу вытяжки.
- Холодные воздушные массы занимают его место – просачиваются через приточные отверстия в двери (люке), потом опускаются к полу погреба.
- По мере прогрева + увлажнения воздух начинает терять вес, поднимается и снова выбрасывается через трубу.
Схема вентилирования подвала летней кухни с наружным расположением труб
Система вентиляции с двумя трубами применяется в погребах без отдельного входа – под частными домами, гаражами и прочими хозяйственными постройками. Естественная циркуляция воздушных масс организована аналогично, только притоком служит второй вертикальный канал, опускающийся к самому полу. Холодный наружный воздух опускается по приточному воздуховоду, замещая уходящие на улицу газы.
Трубы располагаются в противоположных углах хранилища и выводятся двумя способами:
- в земле снаружи здания;
- прямо сквозь крышу, как показано на схеме вентиляции гаража с погребом и смотровой ямой.
В первом случае оголовок приточной трубы находится на уровне цоколя, вытяжную шахту лучше поднять на высоту 2 м (считая от заборного отверстия в подвале). Если здание окружено другими постройками и вывести второй канал негде, воздуховод прокладывается вторым способом – на кровлю. Конец трубы вытяжки поднимается над коньком.
https://youtube.com/watch?v=hCtjCNuCjVU

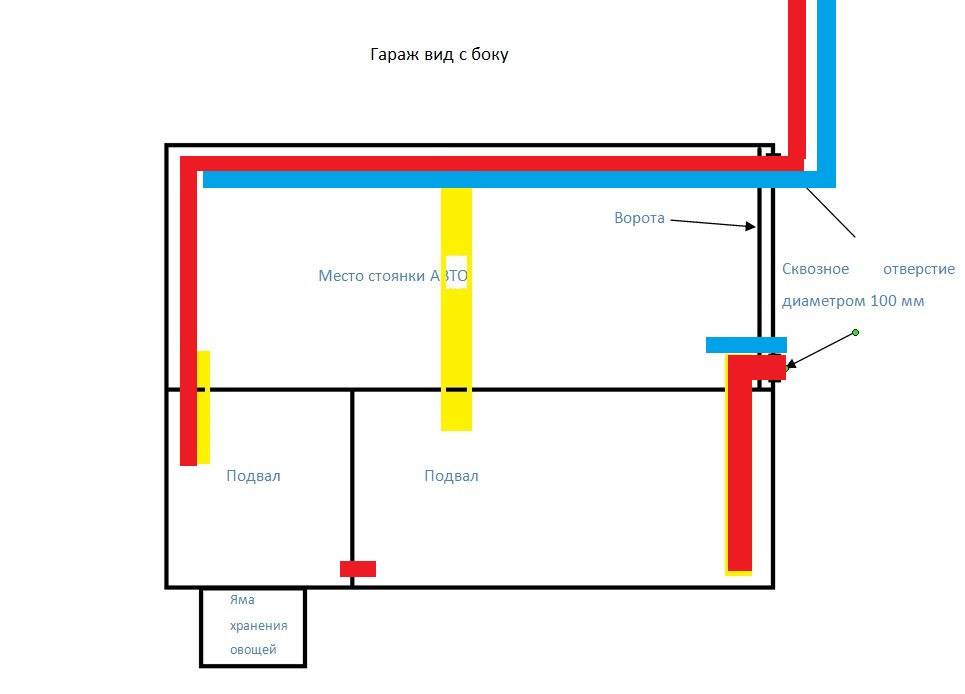

Схема расположения вентиляционных каналов и движения воздушных потоков в гараже. Переточную трубу между ямой и погребом ставить нельзя
Активный воздухообмен с принудительным побуждением организовывается по однотрубной или двухтрубной схеме, вентилятор ставится на вытяжной канал. Работу вентиляции можно автоматизировать, подключив нагнетатель к электросети через термостат. Прибор с датчиком выключит вентилятор, когда температура упадет ниже заданного порога. Подробности смотрим на видео:
Как сделать естественную вентиляцию своими руками
Рассмотрим, как сделать вентиляцию в гараже без помощи профессионалов. Перед началом работ строение необходимо утеплить, чтобы не допустить скопления конденсата внутри гаража.
Правила обустройства сети:
- Приточное отверстие располагается не ниже 10 см от поверхности пола. Чтобы в него не попадал мусор, патрубок закрывается сеткой.
- Для защиты от снега выводной патрубок приточки делать на высоте от 30 см относительно грунта.
- Вытяжка располагается в верхней части строения напротив приточного отверстия. Лучше разнести точки по диагонали и как можно дальше друг от друга. Размещать вытяжку нужно на расстоянии в 10 см от кровли. Вывод минимум на 50 см выше горизонта крыши. Для защиты от осадков на выходной конец надеть грибок.
- Приток допустимо организовывать решетками, вмурованными в стены гаража, ворот. Эффективный воздухообмен поддерживается при условии, что размер решеток больше сечения трубы вытяжки в 3 раза.
Выбор схемы вентиляции и расчет
Схема вентиляции в гараже своими руками выбирается под каждое индивидуальное помещение.
Условия:
- простота выполнения;
- доступность ремонта;
- максимальный воздухообмен;
- сниженные потери тепла;
- возможность переустройства сети.
Последний пункт обязателен, поскольку в летнее время хозяину может потребоваться установить вентилятор. В зимний период чаще всего надо перекрывать интенсивный доступ холодного воздуха.
Расчет диаметра вентиляционных каналов выполняется двумя способами:
- По формуле на 1м2 площади принимается по 15 мм сечения трубы. Получается, что для площади в 10 м2 выбирают трубу диаметром в 150 мм.
- По формуле: сумма сечения отверстий = 0,3% площади гаража. Такой расчет выполняется для одноканальной механической сети.
Естественная вентиляция в гараже особых расчетов не требует, важно выполнять правила:
- приточное отверстие расположить с наветренной стороны;
- выход приточки обустроить на расстоянии в 10 см от пола или в 30 см от грунта;
- сверху патрубок защитить решеткой;
- вытяжка располагается по диагонали как можно дальше от приточного отверстия;
- обустройство вытяжного патрубка не ниже чем в 10 см от потолка;
- вывод трубы воздуховода на расстоянии от 50 см выше горизонта крыши;
- воздуховод защитить грибком и сеткой.
Инструменты и материалы
Конструктивно сеть состоит из ряда элементов, которые потребуются мастеру:
- труба притока диаметром до 250 мм;
- труба вытяжки диаметром до 250 мм;
- емкость для сбора конденсата;
- сетки и решетки для патрубков;
- теплоизоляционный материал;
- герметик;
- перфоратор;
- доборные элементы.
Трубы подбирают по материалу в зависимости от назначения помещения. В бытовых стандартных гаражах применяют ПВХ изделия с армированием. Они обладают низким линейным расширением и прочнее продукции без армирования. Для строений с повышенными температурами практичнее брать стальные трубы, но только с оцинковкой или из нержавейки. Стоит это дорого, зато прослужат трубы дольше, чем без защитного покрытия.
Монтаж и проверка вентиляции
Монтаж вентиляции в гараже начинается с подготовки инструментов и нарезки труб. Для разрезания пригодится ножовка по металлу или пластику.
Как обустраивается вентиляция в гараже своими руками поэтапно:
- Определить зоны размещения трубопроводов вытяжки и притока. Пробурить отверстия.
- Зафиксировать вытяжной воздуховод. Нижний конец расположить в 1,5 м от пола – тут все зависит от высоты подвала. Внешняя часть трубопровода выводится наружу на 0,5-1,5 м выше точки крыши.
- Установить вытяжную трубу. Можно сделать это сквозь пол гаража и кровлю. Допустимо выводить через стену. В этом случае устройство вентиляции в погребе гаража такое – нижняя часть выходного трубопровода расположена горизонтально. Она выходит через боковую стену за пределы строения, поднимается рядом со стеной гаража.
- Установить приточный воздуховод. Тут нижняя часть заводится в смотровую яму или погреб. Заводить надо так, чтобы конец располагался в противоположной от вытяжки стороне. Фиксируется труба на расстоянии в 0,5 м от пола. Другой конец вывести наружу за стену гаража, расположив в 30 см от уровня грунта.
Теперь все отверстия закрываются сетками, верхний конец на крыше дополняется грибком. Для сбора конденсата под выходным патрубком ставится емкость.
Проверить тягу поможет любой дымный прибор, например, пакля. Поднести к вытяжному патрубку дым, отследить, как среда вытягивается через трубопровод. Как правило, проблем с вытяжкой не бывает, а приточка организуется автоматически после удаления отработанной среды. Приточный воздуховод проверяется горящей свечой – поднести пламя к выходному патрубку, оно должно отклониться в сторону входящего потока.
Обустройство механической вентсистемы
Ее главное преимущество в независимости от природных факторов. Основных недостатков два: зависимость от электроэнергии; достаточно высокая стоимость. Приток воздуха и удаление отработанного воздушного объема выполняют центробежные вентиляторы.
В автомобильных боксах устанавливаются следующие системы механической вентиляции:
- Модульные. Приточно-вытяжной комплекс собирается из нескольких самостоятельных блоков, обеспечивающих закачку и подготовку приточного воздуха, а также отвод загрязненной атмосферы. Такие модули работают независимо, для их совместной работы необходимы управляющие датчики.
- Моноблочные. Каждый такой блок является завершенным устройством механической вентиляции, он отвечает за приточку и вытяжку одновременно. Среди моноблочных вентиляционных устройств экономичными считаются модели, снабженные рекуперационными пластинами. Рекуперация позволяет минимизировать энергозатраты на обогрев приточного воздуха.
Моноблочную механическую вентиляцию проще установить, подготовив единственное отверстие в стене гаража. Однако снабжающий воздухом комплекс, укомплектованный из необходимых модулей, является более производительным.
Возможность построения комплекса с требуемыми “воздушными” характеристиками – преимущество модульного приточно-вытяжного комплекса (+)
Свежий воздух перед поступлением в воздуховоды фильтруется и, в холодный сезон, нагревается. Его подача в помещение гаража ведется по воздушным каналам через забранные решетками отверстия, проделанные в полу или в стенах практически вровень с полом, а также в стенках смотровой ямы.
Забор отработанного воздуха происходит через вытяжную трубу, в канал которой установлен вентилятор достаточной мощности.
В крупных автобоксах, рассчитанных на несколько машин, вытяжку эффективнее выполнять через воздуховоды и при помощи канальной вентиляционной установки.
Выбор технологического оборудования, материалов и комплектующих деталей для вентиляции гаража
Для создания этой системы подойдет серийная бытовая техника
При выборе следует отдать предпочтение моделям, приспособленным к повышенной влажности.
Автоматизацию вентилятора для вытяжки в гараже можно сделать с применением специальных наборов
Для решения таких задач используют различные устройства подачи/отключения питания по установленному пользователем алгоритму.
Такая техника способна быстро очистить крупный гараж от загрязненного воздухаЭтот центробежный вентилятор пригоден для эксплуатации на открытом воздухе
Если использовать такое решение, получиться снизить уровень шумов в помещении.
Вытяжной вентилятор для гаража можно установить в оптимальном месте, как часть конструкции каналаДля создания этой конструкции автор использовал индивидуальный заказ в специализированной мастерской
Оцинкованная жесть хорошо защищена от погодных воздействий. Она подходит для изготовления изделий с уникальными размерами и формами без лишних затрат. Дополнительными преимуществами являются: небольшой вес, простота монтажа, хороший внешний вид.
Соединение гибких труб для вентиляции в гараже с прочным заборным устройствомСложный проект
В этом списке перечислены компоненты системы, обеспечивающей поддержание комфортных температурных условий в холодную пору года:
- потолок (1) из железобетонной плиты;
- стены из кирпича (3, 5);
- входной канал (2);
- котел отопления на твердом топливе (6) с дымоходом (4);
- стакан (7) – здесь осуществляется предварительный подогрев воздуха для вентиляционной части системы;
- фильтр (8);
- калорифер (9) со встроенными электрическими нагревателями;
- вентилятор (10) канального типа;
- тройник (11), обеспечивающий подачу теплого воздуха в центр крупного помещения;
- угольник (12), выполняющий аналогичные функции на торцевой части канала.
К сведению! При создании вентиляции в гараже из канализационных труб надо учитывать следующие особенности. Специализированные изделия из ПВХ рыжего цвета выпускают специально для установки вне помещений. Они стоят несколько дороже, чем серые аналоги, но отличаются повышенной стойкостью к температурным и другим воздействиям.
Нужно ли покупать принудительную вентиляцию
Предположим, ранее была установлена самая простая вытяжка. Вот по каким признаком можно определить, устраивает ли её работа:
- В помещении постоянно воздух остаётся спёртым.
- На стенах регулярно появляются пятна от невысохшего конденсата.
- Появились грибок или плесень.
Сначала можно принять меры для повышения эффективности работы вытяжки. Это можно достигнуть с помощью одного из следующих способов:
- Сделать диаметр вентиляционных труб больше.
- Сделать так, что внешнее отверстие выходной трубы будет выше, чем раньше.
- Можно сделать дополнительные входные и вытяжные трубы.
- Если есть подключение электросети поставить вентилятор для улучшения циркуляции воздуха. Часто бывает достаточно установить его на вытяжной трубе.
Если это не помогает, имеет смысл подумать о приобретении качественной системы принудительной вентиляции при условии, что есть возможность обеспечить её электропитанием.
Схема комбинированного вентилирования
Распространенный, доступный способ проветривания гаражного помещения, отличающийся эффективностью. Комбинированная вентиляция в гараже своими руками схема:
- приточная подача воздуха организована проемом либо воздуховодом, работающим естественным способом;
- внутри вытяжного проема, канала устанавливается принудительный механизм.
Принцип циркуляции воздушных масс. Вытяжной вентилятор забирает отработанный воздухопоток из верхнего слоя. Воздушное пространство гаража становится разреженным. Образующаяся область низкого давления затягивает свежий воздух снаружи естественным образом, подчиняясь законам аэродинамики.
Комбинированный способ вентиляции
Объединяет два вышеописанных способа проветривания. Отведение застоявшегося воздуха организуется установленным внутри вытяжного проема/канала вентилятором. Таким образом усиливается тяга, благодаря которой приточные массы активнее поступают внутрь строения.
Механизмы могут быть осевые, канальные (по усмотрению). Подключаются к электросети. В целом же, схема построения комбинированной системы вентиляции идентична естественной.
Плюсы:
- Более эффективный воздухообмен по сравнению с естественным способом.
- Отсутствует влияние погодных условий на качество проветривания.
- Приемлемая стоимость по сравнению с принудительным способом воздухообмена.
- Регулировка времени воздухообмена при помощи таймера.
- Необременительный монтаж.
Минусы:
- На вентилятор все-таки придется потратиться.
- Хоть и небольшие, но затраты на электроэнергию будут.
- Большее количество времени на установку.
Виды вентиляционных систем
Принудительная система циркуляции В зависимости от способа создания перепада давлений, обеспечивающего циркуляцию воздуха в помещениях, все существующие системы вентиляции делятся на три основных группы. Это:
- естественная вентиляция;
- схемы принудительного (механического) воздухообмена;
- комбинированные системы.
Функционирование систем естественной вентиляции осуществляется за счёт перепада давления и температуры воздушных слоёв, находящихся у пола и на крыше строения.
При наличии даже небольшой разности указанных показателей наблюдается вполне реальное перемещение воздушных масс в направлении от приточного вентиляционного отверстия в сторону оголовка вытяжной трубы, размещаемой, как правило, над поверхностью кровли.
В случае разветвлённой системы каналов с помощью естественной вентиляции не всегда удаётся достичь требуемого качества воздухообмена, обеспечивающего необходимую чистоту воздуха в помещении. В этой ситуации вам придётся смонтировать в гараже специальное оборудование, используемое для принудительного перемещения воздуха в обслуживаемом пространстве. Иногда такую систему вентиляции называют ещё механической, поскольку в её состав входят специальные механические узлы, создающие тягу искусственным путём.
Основное отличие этой системы от рассмотренного нами ранее естественного способа состоит в том, что она может обеспечивать нормальный воздухообмен круглогодично. Такая возможность объясняется самим методом её организации, при котором воздух из помещения удаляется принудительным путём, а поступает в него естественным путём (через приточное отверстие).
Таким образом, перед тем как делать вентиляцию в гараже, вам необходимо будет тщательно проанализировать все «за» и «против» относительно каждого из описанных выше способов внутреннего воздухообмена в помещении.
Поскольку системы принудительной вентиляции относятся к разряду довольно затратных конструкторских решений – автолюбители предпочитают устанавливать у себя в гаражах давно проверенные схемы естественного или комбинированного типа. При выборе класса вентиляционной системы следует учитывать как свои финансовые возможности, так и конструктивные особенности гаражного помещения (в частности – наличие в нём подвала и смотровой ямы).
Вентиляция естественным путем
Обеспечить такую вентиляцию достаточно несложно. Необходимо создать тягу, проходящую через весь гараж. Для этого на противоположных стенах делаются отверстия на разной высоте. Параметры воздуха внутри отличаются от таких же показателей на улице, поэтому создается постоянный поток от одного отверстия к другому.
Естественная вентиляция гаража
Данная инструкция поможет вам правильно оборудовать данный вид вентиляции в гараже.
- Отверстие, через которое воздух должен поступать внутрь гаража, необходимо разместить, отступив 20 сантиметров от поверхности пола.
- Вытяжное окошко располагают в самой крыше помещения или непосредственно под ней.
- Надо постараться расположить отверстия так, чтобы циркулирующий воздух проходил под днищем машины.
- Для улучшения тяги к вытяжному отверстию подсоединяют трубы и выводят их над гаражом. Расстояние до крыши определяется в соответствии с размерами гаража. Чем больше его площадь, тем выше должна быть труба.
- Для усиления вентиляции желательно устанавливать две трубы.
- Трубы надо теплоизолировать, чтобы не образовывался конденсат, особенно зимой.
- Регулярно проверять качество и эффективность вентиляции.
Если у вас гараж предназначен не только для стоянки автомобиля, но и для ремонта, то необходимо предусмотреть дополнительную вентиляцию. Можно порекомендовать следующие способы:
- Открывать окна и двери, когда вы занимаетесь ремонтом машины.
- Для усиления вентиляции использовать вентиляторы.
- Вывести через шланг выхлопную трубу на улицу.
При наличии в этом помещении подвальной части необходимо, чтобы вентиляция подвала гаража также была обеспечена. Достичь этого можно с помощью труб, одну располагают в полуметре от пола, а вторую выводят на крышу.
Вентиляцию подвала необходимо предусмотреть в тот момент, когда вы только приступаете к строительству гаража. Если вы приобрели готовый, и он оказался без системы воздухообмена, то можно выполнить эти мероприятия и потом. Некоторые считают, что достаточно приоткрыть крышку погреба и оставить так, но такой способ не обеспечит хорошую вентиляцию. А этого нельзя допустить, если вы здесь предполагаете хранить овощи.
Даже при оборудованной вентиляции надо следить, чтобы влажность была на нужном уровне, иначе излишки влаги будут проникать и в гараж, чем вызовут процессы коррозии железных частей машины.
Естественная вентиляция – самый дешевый и легкий способ обеспечить воздухообмен, но он имеет свои недостатки:
- Проблемы могут возникнуть зимой. На трубах при образовании конденсата образуется наледь, которая уменьшает просвет трубы и вентиляция нарушается.
- При наличии отопления в гараже такая вентиляция может стать недостаточной.
Все эти недостатки легко устранить или постараться их избежать.
Вентиляция в гараже своими руками
Для правильного монтирования вентиляции надо ознакомиться с нюансами монтирования основных типов систем.
Естественная
При устройстве естественной системы придерживаются следующих принципов:
- Приточная конструкция устанавливается на наветренной стороне на расстоянии 55 см от пола.
- Вытяжка устанавливается неподалеку от места соединения потолка со стенкой. При этом она должна находиться на 15 см ниже, чем потолочный шов.
- Отверстия для выведения воздуха размещают в противоположных углах гаража на разной высоте.
Принудительная
Монтаж принудительного вентилирования является непростым процессом и поэтому лучше заранее ознакомиться с его особенностями. Чтобы своими руками установить приточный клапан, придется:
- при помощи перфоратора в одной из стен просверлить отверстие и поместить в него трубу;
- на поверхности трубы закрепить решетку, чтобы в нее не попадал мусор;
- залить монтажной пеной полость между установленной трубой и стенкой.
При прокладке воздуховодов придерживаются следующих рекомендаций:
- в противоположных стенках устанавливают трубы для вывода воздуха;
- установленные трубы соединяют с вентиляционными воздуховодами.
Организация комбинированной вентиляции гаража
С помощью комбинированной системы можно в разы улучшить циркуляцию воздуха в гараже. Установка начинается с монтирования вытяжного вентилятора, который устанавливается на крыше. Также его можно разместить на одной из стен помещения.
Когда вентилятор будет установлен, в стене на высоте 60-70 см делается отверстие для поступления воздуха.
Вытяжка в подвале
Если в гараже имеется смотровая яма или подвал, придется устанавливать дополнительную вытяжку.
Сделать вытяжку в погребе просто, если заранее ознакомиться с нюансами ее монтирования. Чтобы улучшить в подвале циркуляцию воздуха, достаточно вмонтировать в потолок приточную трубу, конец которой выводится на улицу. Ее внутренняя часть должна углубляться внутрь всего на 25-35 сантиметров.
Вытяжная труба устанавливается в другом углу, она также должна выводиться на улицу. Чтобы повысить эффективность вентиляции в погребе, устанавливают дефлектор. Приспособление используется для усиления вытяжки воздуха из помещения при сильном ветре.
Разновидности: описание, схемы и фото
Естественная
Такая вентиляция обеспечивает естественный приток воздуха. Для этих целей проделываются два вентиляционных отверстия — вытяжное и приточное. Для ускорения ставят дефлектор. Его размещают в самом вытяжном отверстии. Вблизи этого участка организуют участок низкого давления. Это необходимо делать для быстрого удаления воздуха.
Совет
Воздух перемещается благодаря разнице в плотности нагретого и остывшего воздуха за счёт воздействия потоков ветра и в силу перемещения воздушных масс при взаимодействии их при высоком и низком давлении. Циркуляция воздуха летом становится слабее, в силу смены давления возможны сквозняки. При естественной вентиляции требуется постоянный контроль состояния вентиляционных отверстий. Необходимо регулярно их чистить.
Есть 3 варианта сооружения естественной вентиляции в гараже (схемы):
- Приточные отверстия размещаются внутри стены снизу, а вытяжные — на противоположной стороне сверху (как устроить приточную вентиляцию своими руками?). Циркуляция воздушных масс осуществляется за счёт нижней подачи воздуха. Происходит постепенное смещение воздушных слоёв: воздух прогревается и поднимается плавно вверх. Выходит он через встроенную вытяжку.
- Размещение вытяжки аналогично первой схеме. Приток осуществляется через верхние проёмы по обе стороны ворот гаража. Воздухообмен таков: сверху попадает свежий воздух. Прогреваясь, он плавно опускается в нижние слои атмосферы. Когда воздух слегка остынет, он снова поднимается вверх и выходит через отверстия (каковы особенности монтажа выходов вентиляции своими руками?).
- Вентиляционную трубу помещают в самом нижнем углу стены (она должна быть самой короткой). Через неё в гараж пропускается новый поток воздуха. Вытяжка организуется на потолке. Из-за разницы температур воздух замещается, а нагретый уходит через вентиляционный канал.
тут
Принудительная
Механическую систему вентиляции в гараже можно организовать по следующим схемам:
- Вентилятор размещают внизу стены, он закрывает приточный канал. На потолке или стене монтируется вытяжной вентилятор. Располагать его нужно на противоположной стороне, которая короче. Старый воздух вытяжным механизмом прорабатывается наружу.
- К первой схеме добавляется установка воздухоносных каналов. Вентиляторы могут устанавливаться разные. Если берутся осевые, то их помещают на входе, если канальные, то внутри воздуховодов. По периметру помещения находится сам вытяжной канал. Его оснащают решётками. При этом должно соблюдаться равномерное расстояние.
тут
Комбинированная
Есть единая схема монтажа принудительной вентиляции в гаражном помещении. Воздуховодом или проёмом естественным образом осуществляется проточная подача воздуха. Внутри такого канала устанавливается специальный механизм принудительного характера.
Из верхнего слоя забирается отработанный воздух вытяжным вентилятором. Пространство гаража разряжается. Область низкого давления приобретает тягу. Затягивание воздуха происходит естественным образом. Закон аэродинамики позволяет работать такой системе при любых погодных изменениях.
Приточная
Схема приточной вентиляции строится не на удалении отработанного воздуха, а на обновлении его свежим притоком нового объёма.
Вентиляционные выходы располагают на высоте 30–50 см от пола. Выходы делают в 2 раза шире, чем при оборудовании вытяжной вентиляции. Каналы специально размещаются так, чтобы захватить больший поток свежего воздуха. Для этого внизу ворот располагают решётку.
Внимание
При удлинённой конфигурации гаражного помещения удобнее всего размещать вентиляционные каналы по центру гаража в длинной стене.
В отверстиях стены прокладывают гофрированные трубы. Максимальная разность высот между каналами создаст наилучшие условия для вытяжной системы. Это достигается выбором наиболее длинной трубы. При низкой кровле гаража трубу можно взять недлинную, а удлинить её пластиковой трубой (как сделать вентиляцию из пластиковых труб своими руками?).
Выводы и полезное видео по теме
Эффективная система естественной вентиляции в реальном гараже с подвалом:
Как утеплить вытяжную трубу над гаражом, чтобы прекратить накопление конденсата и обмерзание:
Механические приточно-вытяжные системы применяются в отапливаемых гаражных помещениях. Для неотапливаемых автобоксов лучше подойдет комплекс естественной вентиляции. Подземные гаражи допустимо вентилировать только лишь средствами механической вентиляции, подключая контроллеры угарного газа.
Подыскиваете способ улучшения воздухообмена в гараже? Или есть опыт использования механических вентустановок? Оставляйте, пожалуйста, к статье и задавайте вопросы. Блок для связи расположен ниже.
