Верстак слесарный своими руками

Материалы и оборудование для монтажа верстака

Стол должен обладать такими свойствами:

• прочность;
• устойчивость опорной рамы;
• надёжность.

Обязательное условие правильной и безопасной эксплуатации слесарного верстака — хорошее освещение. Для него в первую очередь нужны розетки, которые разместятся вблизи рабочего места. Лампу делают стационарной, подвешивая на стену или закрепляя на самом верстаке. Второй вариант практичнее, поскольку избавляет от лишних сложностей при переносе стола.

Расходные материалы и инструмент для сборки верстака слесарного:

• 2-миллиметровый лист стали для столешницы;
• обрезная доска (толщина — 50 мм, желательная ширина — 250 мм);
• труба диаметром 40-50 мм или уголок толщиной 4 мм для основы и ножек;
• болгарка;
• сварочный агрегат;
• электродрель;

• гайки и винты;
• напильник и молоток;
• краски с кистью.

Устройство слесарного верстака — это жесткая металлическая основа (выполненная из уголков либо квадратной трубы). Чтобы оформить столешницу, лучше использовать 50-миллиметровый брус. Сверху на него набивается стальная пластина толщиной до 6 мм. Для скрепления всех металлических деталей воспользуйтесь сваркой, но можно также вкрутить болты.

2 Делаем верстак в гараж своими руками

Поскольку слесарный верстак является наиболее универсальным и компактным вариантом, для установки на балконе либо в гараже имеет смысл использовать именно его. Типовых конструкций таких столов достаточно много, некоторые схемы приведены в данной статье, однако размеры и конструкцию стола лучше всего подбирать индивидуально. При составлении чертежа учитывайте, какие работы будут проводится на столе и какие габариты верстака будут оптимальными для их реализации.

Чтобы изготовить металлический верстак своими руками вам потребуются следующие материалы:

• уголок 50×50 (толщина 5 см) — длина 6.5 метров;
• уголок 60×40 (3 мм) — 25 м;
• уголок 40×40 (4 мм) — 7 м;
• металлическая полоса 4 мм — ширина 45 мм, длина 8 м;
• лист для столешницы 2 мм — размеры 220*75 см и аналогичных размеров доска толщиной 40 мм;
• направляющие и фанера для ящиков толщиной 15 мм (размер зависит от количества ящиков);
• саморезы, шурупы, болты;
• акриловая краска.

Вышеуказанные материалы рассчитаны на самодельный верстак длиной 220 см и шириной 70 см. Такие размеры позволяют оптимально распределить на столешнице оборудование — тиски и циркулярную пилу так, чтобы при работе они не мешали друг другу.

Схема самодельного верстака

Из электроинструмента для работы вам потребуется болгарка, лобзик, дрель, шуруповерт и сварочный аппарат. Также подготовьте уровень, рулетку, наждачную бумагу, кисточки для краски и щетку по металлу.

Металлический верстак своими руками — пошаговая инструкция:

1. В соответствии с чертежом раскраиваем стальной профиль и полосу на отрезки требуемых размеров. Уголок будет использоваться для сооружения силового каркаса, полоса — для монтажа направляющих для крепления боковых панелей стола.
2. Используя сварочный аппарат соединяем силовой каркас, первоначально сваривая верхний прямоугольник столешницы — для этого используются по две трубы длиной 220 и 70 см. Внутри прямоугольника с шагом 40 см привариваются поперечные ребра жесткости, а по верхнему торцу фиксируется уголок, в котором будет размещаться деревянная столешница. Далее к верхней части привариваются боковые ножки длиной 90 см, которые усиливаются поясами идущими от центральных перемычек.

Несущая рама верстака

Направляющие для панели

Перемычки для усиления рамы

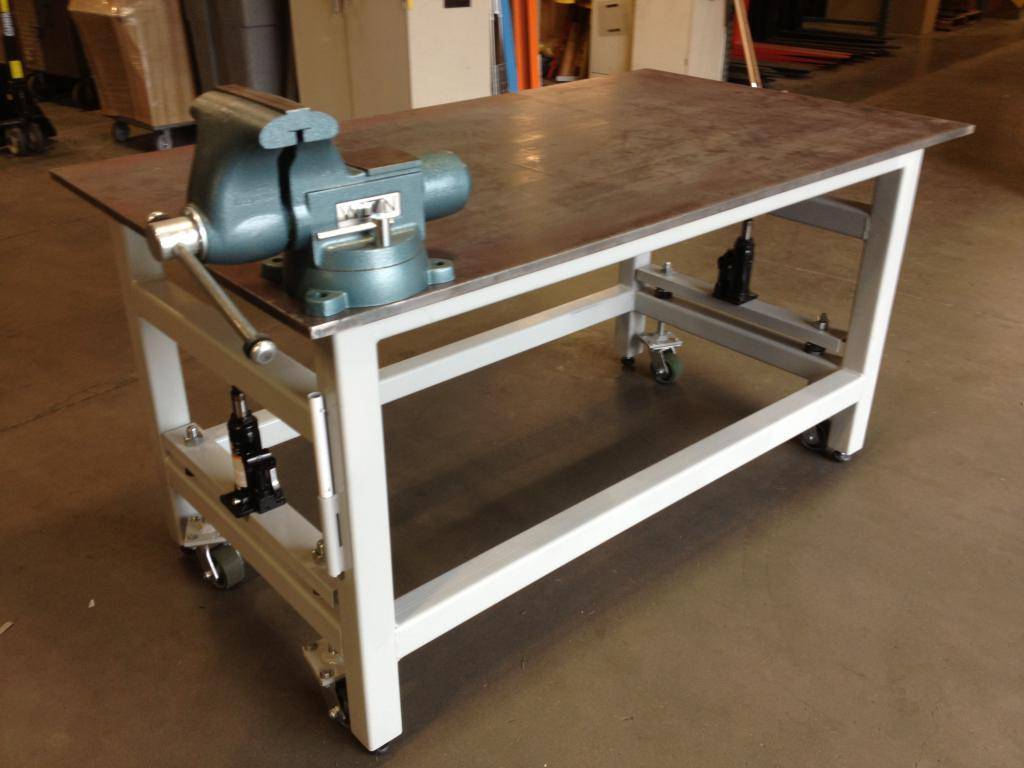

Обязательным атрибутом слесарного стола являются тиски для верстака, которые размещаются в одном из углов столешницы. Крепятся тиски с помощью анкерных болтов, полезно будет разместить между тисками и столешницей стальную пластину толщиной 1-2 см для более надежной фиксации инструмента.

2.1 Требования к самодельному верстаку

Слесарный верстак — конструкция, предназначенная для работы с режущим электроинструментом и другим потенциально опасным оборудованием, поэтому эксплуатировать ее можно лишь при соблюдении следующих требований безопасности:

• делая мини-верстак для установки в маленьком гараже либо на балконе необходимо обеспечить максимальную устойчивость конструкции, при необходимости стол жестко фиксируется на половом покрытии;
• на углах столешницы не должно быть острых кромок и выступов;
• при установке вибрирующего инструмента необходимо использовать виброгасящие резиновые прокладки;
• рабочее место должно регулярно очищаться от стружки и масляных пятен.

Описанная в статье конструкция верстака, при правильном изготовлении, способна выдерживать нагрузку свыше 200 кг. Больше требований к рабочим столам можно узнать из нормативных документов ГОСТ 20400 и ГОСТ 22046.

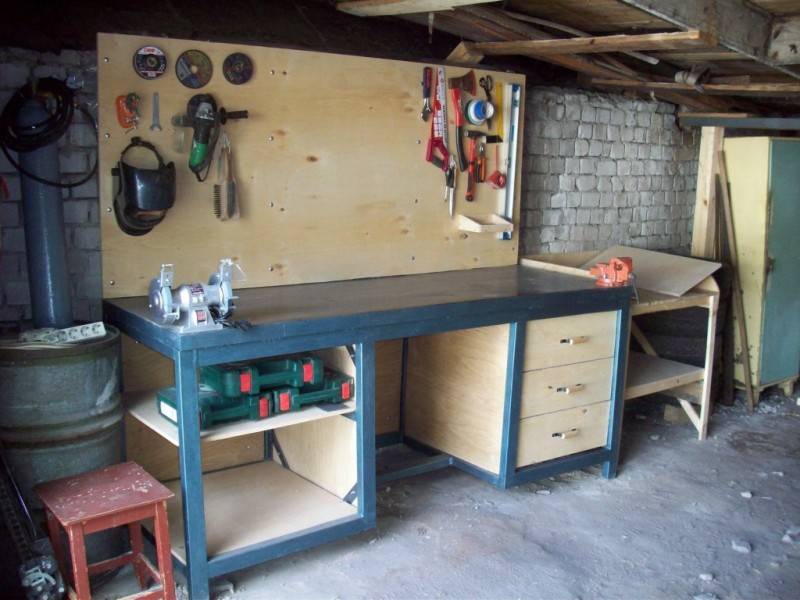

Готовый самодельный верстак

Если вы не уверены в своем мастерстве и представленная инструкция кажется слишком сложной, лучшим решением будет приобретение уже готового заводского верстака. Ведущей мировой компанией-изготовителем такой продукции является фирма Workbench (Германия), поставляющая на рынок широчайший ассортимент товаров, в котором представлены крупногабаритные, компактные и разборные верстаки для слесарных, столярных и плотницких работ.

Стоимость рабочих столов Workbench варьируется в диапазоне 7-20 тыс. рублей, в зависимости от размеров и функциональности. Для бытовой эксплуатации лучше всего подходит модель Worckbench 110 — это разборной алюминиевый стол с выдвижными элементами для фиксации электроинструментов и вспомогательного оборудования, который отлично зарекомендовал себя среди мастеров во всем мире.

Сборка каркаса

Для изготовления каркаса применяется профильная металлическая труба, а вот ребра жесткости делают из уголка. Из него же и устраивается кронштейн для надежной фиксации ящиков и полок.

Все детали металлического слесарного верстака надежнее всего соединять методом сварки. Можно операции по креплению частей стола производить с помощью болтового соединения, но такая технология более трудоемкая, да и требует при эксплуатации постоянного контроля и подтяжки соединительных узлов.

Этапы сборки каркаса:

1. Из двух труб длиной около двух метров и двух коротких (0,6 м) сваривается каркас стола.
2. Затем привариваются боковые трубы для ножек.
3. Между ними нужно закрепить перемычки, чтобы увеличить прочность конструкции.
4. Далее привариваются к каркасу все направляющие для ящиков и усиливаются их каркасы перемычками.

В принципе, каркас верстака можно считать готовым, а следующим этапом будет изготовление столешницы.

Как сделать верстак своими руками?

Предлагаем вашему вниманию подробную инструкцию как сделать верстак. Изготовление столярного стола проходит в несколько этапов. Первым делом, необходимо подготовить все инструменты и материалы.

Для этого понадобятся:

• ножовка;
• шуруповёрт или набор отверток разного диаметра;
• столярный угольник;
• уровень;
• болты;
• гайки;
• саморезы;
• подробный чертеж изделия;
• гаечный ключ.

Из материалов необходимо подготовить:

бруски для опоры. Размер каждого элемента должен составлять 110 х 110 мм

В процессе выбора, необходимо уделить особое внимание состоянию древесины. Здесь не должны присутствовать трещины и сучки;
листы фанеры толщиной 30 мм;
доски для каркаса.

Когда все необходимые предметы подготовлены, можно переходить к рабочему процессу. Он включает в себя следующие этапы:

Первоначальным действием будет сооружение нижней рамы, в которой будут располагаться инструменты и слесарный станок. Для этого доски отпиливают до нужного уровня. Далее их соединяют между собой при помощи саморезов. В итоге должна получиться прямоугольная форма.

Опорные ножки стола фиксируют при помощи болтов. Для этого в плоскости рамы делают сквозные отверстия. Для надежности рекомендуется сделать от 6 до 8 ножек по всему периметру.

Для придания жесткости изделию необходимо сделать нижнюю полку. В нижней части каждой ножки отмечают по 25 см. Далее здесь крепят длинные деревянные планки. В дальнейшем на их поверхности зафиксируют ДСП панель. Она будет выступать в качестве основания.

Когда основная часть каркаса выполнена приступают к установке верхней столешницы. Здесь понадобится ножовка. Она удаляет лишние части доски.

Защитить поверхность деревянной столешницы поможет оргалит. Это прочный материал, который предназначен для рабочей зоны.

Увеличить систему хранения, можно при помощи дополнительного металлического щита, который крепят к задней части столярного стола. В опорных досках делают сквозные отверстия. После этого болтами фиксируют металлическое основание. На фото верстака своими руками, запечатлена очередность каждого действия.

Как сделать стальные тиски для слесарного верстака

Тиски слесарные изготавливаются из разного материала, чаще всего встречаются чугунные. Они хорошо подходят для различного вида работ и стоят относительно недорого, чугун сам по себе является дешевым материалом, имеет относительно низкую температуру плавления, хорошую текучесть и литейные. Тем не менее, он хрупкий и не столь прочным, как и большинство других железных сплавов, таких как сталь, например. Кроме того, очень трудно эффективно сваривать, так что как правило, тиски из чугуна не долговечны.Тиски из стали встречаются довольно редко, и цены на них, мягко говоря, кусаются. Поэтому вы можете довольствоваться дешевыми и надеяться, что он не сломаются, или немного утрясти свой бюджет, чтобы купить тиски хорошего качества. Есть еще и третий вариант, сделать стальные тиски своими руками. Представленный автором вариант изготовлен им за один день. Все, что необходимо сделать,  вырезать части и сварить их вместе, даже большая точность здесь не требуется. Затраты небольшие: шпильки, гайки, сварочная проволока и квадратная труба. Независимо от того, насколько вы сэкономили деньги, теперь у вас будут свои металлические тиски, даже если их сломаете, то как как это ваша работа, сможете легко отремонтировать.

Источник фото www.ibuildit.ca/Workshop%20Projects/bench-vise-1.html

Варианты конструкции

На этапе планирования чертеж будущего верстака можно подсмотреть на различных сайтах по продаже подобных изделий. Это поможет быстрее определиться с необходимыми дополнительными приспособлениями и рабочими зонами. Зачастую мастер готов даже приобрести готовое изделие, однако размеры заводских слесарных верстаков не подходят для имеющегося помещения. В этом случае возникает необходимость изготовления по индивидуальным габаритам, что вызывает повышение и так не маленькой стоимости.

Слесарный верстак своими руками может иметь различные чертежи. Во-первых, нужно понимать, какие габариты должен иметь предмет. Это зависит от свободного пространства, но необходимо учитывать удобство при работе. Высота верстака слесарного или столярного должна учитывать рост мастера, который будет на нем работать. Подбирать параметры следует более тщательно, ведь при самостоятельном изготовлении возможно предусмотреть самые незначительные на первый взгляд детали для обеспечения будущего комфорта.

Во-вторых, конструкция верстака должна отвечать требованиям безопасности, то есть иметь необходимую защиту от повреждений. Крышка, изготовленная из дерева, в обязательном порядке покрывается огнеупорной пропиткой для исключения воспламенения и слоем металла для упрочнения и защиты от механических повреждений.

В-третьих, нужно рассмотреть различные особенности, которые повлияют на технические характеристики. Например, практически 80% представленных в интернете моделей слесарных верстаков для самостоятельного изготовления демонстрируют необходимость выполнения станины из металла. Это требует наличие сварочного аппарата и умения с ним обращаться. А если изготовить ножки верстака из дерева, то это не просто облегчит задачу выполнения работы, но и поможет минимизировать вибрации, которые неизбежно возникнут при работе.

И конечно, нужно учесть возможные особенности слесарного верстака при его изготовлении. У некоторого числа мастеров нет возможности закрепить изделие из-за скудного пространства и необходимости постоянного перемещения инструментов. Тогда возможно смастерить слесарный верстак на колесах с защитным экраном своими руками. Это позволит качественно выполнять работы без риска нарушения безопасности при условии мобильности устройства. Схема верстака подобного типа отличается только наличием колесиков достаточной прочности.

Верстак своими руками

Для начала нужно определиться, где будет находиться верстак и к чему можно его закрепить. Если конструкция угловая, то наилучший вариант в этом случае — начать постройку от самих стен, при этом они должны быть крепкими.

Этот вариант хорош тем, что поправки в конструкцию возможно вносить по ходу дела, но если мастер неопытный, то лучше воспользоваться другим вариантом . Оптимальное решение — изготовление верстака по готовым чертежам. Конечно, стоимость такого варианта в несколько раз больше, но размеры и материал уже подобраны и указаны в чертеже, что значительно облегчает работу.

Основание выполнено из 35-го уголка с толщиной стенок 5 мм. Из такого материала получается устойчивая конструкция. В качестве рабочей поверхности используется лист толщиной 3 мм, под листом присутствуют доски толщиной 60 мм, что обеспечивает еще большую жесткость конструкции. Обвязку стола можно сделать из более тонкого уголка, так как нагрузка на нее минимальна, а доски можно использовать от 20 мм. Что касается оставшихся полок, то в качестве поддона используется фанера толщина которой колеблется от 10 до 20 мм. Выдвижные ящики делаются из стали 2 мм. Для изготовления слесарного верстака размеры показаны ниже.

Высоту и ширину тискового стола можно изменять и подстраивать под свои нужды. Еще понадобятся следующие материалы:

• Уголок 35 мм, толщина стенок не меньше 5 мм.
• Уголок 20 мм для каркаса.
• Для опорных ножек необходимо изготовить пластины из кусков стального листа для крепления верстака к полу.
• Фанера.
• Брус 60 на 40.

После того как каркас будет готов, необходимо провести зачистку металла. Затем, во избежание коррозии металла, конструкцию нужно покрыть грунтовкой по металлу в 2 слоя и после этого приступить к покраске. Деревянные элементы необходимо также прогрунтовать и по возможности обработать лаком. Обработанная таким образом древесина прослужит долго и не станет впитывать в себя влагу и гнить.

Как только доски высохнут, их можно настилать на готовую конструкцию. Желательно просверлить в начале и в конце каждой доски отверстия и с помощью шурупов по металлу прикрепить их к основанию. Лист, который послужит своеобразным щитом от ударов молотком, необходимо настелить на доски и зафиксировать болтами или саморезами к доскам. На все полки нужно уложить листы фанеры и закрепить их любым способом. Следующий шаг — изготовление самих ящиков из листового металла.

После того как лист металла был изготовлен по чертежу, следует загнуть его боковые части и обварить. Должна получиться такая конструкция:

К передней части приварить ручку для вытягивания ящика. Перед установкой нужно прогрунтовать и покрасить так же, как и саму раму. Готовые ящики вставить в верстак.

Установка дополнительных приспособлений

При выполнении любых слесарных работ часто необходимо зажимать деталь в определенном положении. Именно для этих целей и делаются верстаки слесарные металлические с тисками.

В настоящее время можно приобрести тиски различных размеров, поэтому вопрос подготовки места крепления этого приспособления нужно решать только после его приобретения. Крепить тиски из-за большого веса к столешнице не рекомендуется, для этих целей нужно положить прокладку между плоскостью тисков и столом. В прокладке, как и в крышке стола, просверливаются отверстия под крепление.

На этом же этапе производится установка всех полок и ящиков для хранения инструмента. Главное – продумать правильно систему выдвижения ящиков, чтобы избежать травмы при их выпадении.

Несколько правил устройства верстака

Можно приобрести готовое оборудование в торговой сети, но за это придется отдать немало денег, да и функциональность порой может не удовлетворить хозяина. Поэтому многие рачительные владельцы гаража предпочитают сделать верстак слесарный металлический своими руками.

При изготовлении верстака необходимо будет учесть некоторые правила и советы бывалых слесарей:

1. Располагать оборудование следует поближе к электрической розетке, так как часто во время работы понадобится применять инструменты, требующие подключения к сети. Самым лучшим вариантом является установка над столешницей блока электрических розеток.
2. При изготовлении оборудования нужно применять материалы с достаточным запасом прочности.
3. Для хранения инструмента и дополнительных приспособлений рекомендуется предусмотреть несколько ящичков и полочек.
4. По высоте размеры верстака слесарного металлического определяются в индивидуальном порядке. Для расчета этого параметра нужно прижать руки к туловищу, а ладони установить параллельно полу. Зазор от ладони до пола и будет нужной высотой стола.
5. Крышка верстака слесарного металлического должна иметь идеально ровную поверхность, ширина которой – не более 600 мм, чтобы мастер мог доставать инструмент в любой точке стола.
6. Желательно сделать одну из боковых частей стола выступающей на 250 мм, чтобы работать режущим инструментом.
7. Для устойчивости всей конструкции к ножкам стола привариваются площадки, под которые подкладывают прокладки из войлока, чтобы уменьшить шум при работе.
8. Установка ящичков делается так, чтобы выпадение их было невозможным.
9. Центр тяжести верстака слесарного металлического должен быть ниже столешницы, поэтому массивные и тяжелые приспособления нужно располагать на нижних полках.

ТОП слесарных верстаков

Такие инструменты зачастую можно встретить в мастерской домашнего специалиста или же гараже. Надежный верстак является необходимостью, если нужно провести ряд операций.

ВЕРСТАКОФФ PROFFI-E 218

Отличный верстак, который может быть использован в мастерской или же гараже. Производитель установил для него цену в районе 22 тысяч рублей. Нужно отметить, что это известный российский бренд, который отличается отличным качеством профессиональной линейки инструментов.

Сооружена конструкция из 2 тумб. В одной из них есть полочки, где можно хранить инструмент, а во второй – выдвижные ящики. Каждая из них закрывается за счет дверей, которые сделаны из металла. Стенка сзади перешла в экран, где есть разные полки, держатели для лучшей оснастки, а также инструментов небольшого размера. А вот под областью столешницы есть полка, которая соединяет тумбы между собой. На нее могут быть установлены банки или же емкости.

Покупатели оценили данный инструмент по достоинству, говоря, что качество производства на высшем уровне, конструкция вместительная и продуманная до мелочей.

Что же минусов, то он один – высокая стоимость.

ПРАКТИК W120.WS1/F2.010

По показателям компактности и опциональности эта модель является одной из самых востребованных сегодня. Стоимость ее в районе 20500 рублей. Представлен небольшими размерами. Тумба всего одна, много места не занимает, а потому это хорошее решение для тесных помещений. Комплектующие инструменты выполнены из стали, которая покрыта полимером, не дающим возможность развиваться коррозии. Основной материал для изготовления столешницы – толстая фанера, она же имеет пропитку Акватекс.

В тумбе есть 2 полочки съемного типа. У них есть регулировка в зависимости от нужной высоты. Нагрузка рассчитана до 100 кг. Оборудована тумба дверцей из металла, который обеспечен замком. Сам инструмент предусматривает экран, в качестве дополнения может быть светодиодное освещение и аксессуары навесного характера.

Покупатели довольны своим выбором, отмечая, что инструмент собран на высшем уровне, надежен и стойки к коррозии. Недостатки все же были найдены в отзывах – на счет цены и скудной комплектации от производителя. [Всего: 0 Средний: 0/5]

Как сделать слесарный верстак своими руками чертежи

Как сделать слесарный верстак своими руками, чертежи под рукой, необходимый инструмент и материалы имеются, теперь можно спроектировать и изготовить конструкцию для комфортной работы в мастерской, опираясь на предложенный материал.

Начнем с подготовительного этапа, посмотрим на конструкцию в разрезе

• каркас (уголок металлический 35 х 35 х5 (мм)) ГОСТ 8509-93 • стальной лист 1,5 … 2,0 (мм) ГОСТ 19903-74 • элементы каркаса (уголок металлический 20 х 20 х 3(мм)) • обрезная доска (50 х 100 х 700 (мм))• обрезная доска (20 х 100 х 690 (мм))• металлический ящик• фанера (10 х 530 х 680 (мм)) ГОСТ 3916.1-96

Приступаем к изготовлению слесарного верстака своими руками.

Вырезаем все детали по размерному ряду. В металлических пластинах (по углам) просверлим четыре сквозных отверстия диаметром восемь миллиметров. Квадратные металлические пластины, приваренные к уголкам (ножкам), сделают конструкцию верстака более устойчивой, а отверстия в пластинах, позволят закрепить ее к бетонному полу помещения. Дополнительное крепление верстака к полу, придаст неподвижность и хорошую жесткость конструкции, что в свою очередь улучшит рабочие характеристики слесарного верстака, сделанного своими руками.

Сварим каркас, сгладим абразивным кругом сварные швы, покроем каркас защитным лакокрасочным слоем.

Обработаем обрезные доски огневым и биологическим защитным составом и уложим их в верхнюю рамку каркаса.

Сверху на доски, кладем листовой металл и накрываем его рамкой, сваренной из уголка.По периметру стола сверлим сквозные отверстия диаметром шесть миллиметров и сжимаем наш «сэндвич» заклепками или винтами с гайками.

Верхнюю – изготовим из обрезных досок, нижние – из фанеры. Весь материал обработаем аналогичным составом.

Изготовим детали из листового металла толщиной 1,5 … 2,0 (мм) по представленным чертежам.Внутри ящика можно сделать органайзер для хранения всякой мелочевки.

Теперь мы имеем представление о том, как сделать слесарный верстак своими руками, чертежи в наличие. Осталось только настроиться и приступить к выполнению работ.

В дальнейшем, боковые стенки стола, можно закрыть металлическими пластинами и навесить спереди двери.

Устанавливаем на стол трубогиб для профильной трубы , тиски и различные приспособления. Навешиваем на стены полки.

Все, рабочее место готово. Можно приступать к работе и получать удовольствие.

Этап проектирования

Работы по изготовлению слесарного верстака своими руками начинаются с составления его проекта. Существует два пути, по которым может пойти домашний мастер — делать оборудование по месту либо по заранее составленному плану. В первом случае ножки верстака сразу крепятся к полу и к ним привариваются основные элементы конструкции.

Также можно начать изготавливать верстак металлический слесарный своими руками от стены, к которой крепится основной элемент конструкции. Из положительных моментов этого способа стоит отметить возможность быстро вносить изменения конструкцию.

Второй способ заключается в составлении чертежа будущего верстака и в соответствии с ними осуществляется подбор материалов. В такой ситуации стоимость оборудования может оказаться выше, но при этом конструкция будет хорошо продумана. По какому пути стоит пойти, решает только мастер.

Завершающие работы

Когда рама готова, сверху можно наварить уголок для столешницы слесарного верстка. Доска вырезается по полученным размерам и укладывается в пазы. Перед этим ее необходимо обработать антисептиком и антипиренами, чтобы она не возгорелась во время работы на верстаке. Особенно это касается тех случаев, когда на слесарном верстаке производится сварка двух деталей или работа инструментом, от которого летят искры. После укладки доски на верстаке можно разместить металлический лист, как видно на фото. К высоким вертикальным стойкам прикручиваются листы фанеры, в которых сверлятся отверстия для инструмента.

Чтобы инструмент не высыпался по бокам, необходимо зашить стенки, используя фанеру или другой подходящий материал. В тумбочке слева сооружаются держатели для перегородок, которые будут выступать полочками. Справа в верстаке по чертежу планируются ящики, которые можно собрать из доски, которая укладывалась под столешницу верстака.

Металл подвергается коррозионному воздействию от влаги, поэтому поверхность необходимо защитить краской. Перед покраской необходимо зачистить каркас слесарного верстака шлифовальной машинкой и обезжирить. После этого наносится слой грунтовки. После полного высыхания каркас верстака покрывается финишным слоем эмали. Это должна быть краска, которая устойчива к воздействию температур, а также механических воздействий.

Обычно на слесарном верстаке располагаются тиски и небольшая наковальня. Под них можно предусмотреть дополнительное основание. Монтируются такие модули на слесарный верстак слева, чтобы к ним был удобный доступ, и они не мешали при выполнении основной работы. Еще одним важным устройством для слесарного верстака является освещение. Оно должно быть установлено сверху таким образом, чтобы его не перекрывала голова и руки мастера. В качестве источников света для слесарного верстака можно использовать светодиодные прожекторы. Несколько из них устанавливаются стационарно и несколько должны перемещаться по плоскости верстака. В таком случае можно будет подобрать наилучший угол освещения.

Перед тем как приступить к работам на новом слесарном верстаке, его необходимо максимальной нагрузить, чтобы обеспечить устойчивость, как об этом говорилось выше. Некоторые хозяева дополнительно фиксируют опорные ноги к бетонному основанию посредством анкерных болтов. Видео со сборкой другого варианта слесарного стола есть ниже.

Изготовление столярного стола

При сооружении стола одним из важных критериев является его высота и оснащённость необходимыми устройствами. По чертежам столярного верстака, своими руками изготовленного, можно смастерить подобные столы, только меньшего размера и разных конфигураций.

При создании большого стационарного верстака заранее выбирают место его установки. Там обязательно должны присутствовать несколько розеток на 220 вольт для подключения электрического инструмента.

Итак, для самостоятельного изготовления столярного верстака понадобятся:

• циркульная пила и электролобзик;
• электрорубанок;
• электродрель с набором свёрл по дереву и металлу;
• шуруповёрт с отвёртками;
• рулетка, угольник, уровень;
• набор гаечных головок и ключей.

Кроме перечисленных инструментов нужно заготовить деревянные элементы без гнили, трещин и больших сучков. А именно:

• брусья для ножек 10×10 см;
• доски толщиной не менее 6 см для столешницы (при необходимости сбивают вместе две по 3 см);
• доски и фанеру для полок и ящиков;
• доски для каркаса 5 — 6 см толщины и 150 — 180 см длины;
• мебельные болты, шайбы, гайки, саморезы.

Чтобы не было ошибок, нужно заранее набросать примерные чертежи верстака и обозначить размеры каждого элемента конструкции.

Пошаговая инструкция по сборке верстака

Перед сборкой все материалы тщательно остругивают и шлифуют с помощью электроинструментов. Все деревянные элементы должны соответствовать заданным размерам. Пошаговая инструкция выглядит следующим образом:

• Изготавливают верхнюю раму. Для этого готовят доски нужной длины. Затем их скручивают саморезами в прямоугольную конструкцию. В середине прямоугольника крепят несколько распорных планок для усиления. Ширина всех элементов должна быть одинаковой.
• Готовят нижнюю раму. Она имеет такие же размеры, как и верхняя. Все её части хорошо скрепляют с помощью длинных и толстых саморезов.
• Мощные опорные ножки мастерят из брусьев 10×10 см. Их остругивают, снимают угловую фаску и шлифуют. Затем пилят длиной 80 — 82 см. Их нужно 4 штуки. Монтируют опоры с помощью болтовых соединений к верхней и нижней раме. Расстояние от пола до кромки нижней рамы делают около 15 — 20 см.
• На собранный каркас собирают столешницу, состоящую из досок толщиной 60 — 70 мм. Кромки этих досок должны быть хорошо подогнаны друг к другу, чтобы не было щелей. Для этого их прогоняют через калибровочный специальный рейсмус, который делает их толщину одинаковой. Края столешницы должны выступать за каркас на 7 — 10 см. После монтажа рабочей поверхности, её хорошо шлифуют и пропитывают горячей олифой.
• Устанавливают столярные тиски своими руками непосредственно в тело столешницы. Это не занимает много времени, если они уже есть в готовом виде.
• В столешнице создают углубление, что позволяет расположить зажимную губку тисков в одной плоскости с ней. Тиски крепят с помощью болтов и гаек, места под которые обязательно фрезеруют. Это необходимо для затапливания головок и шайб болтовых соединений.
• В другом конце верстака иногда устанавливают обычные слесарные небольшие тиски. Кроме всего этого, в столешнице высверливают несколько отверстий для закрепления круглых заготовок. А также предусматривают деревянные упоры, с помощью которых удерживают детали при обработке.
• Подверстачное пространство заполняют ящиками или полками для хранения инструмента и мелких заготовок. Их делают самостоятельно или берут готовые от ненужных комодов и письменных столов. Для таких ящиков изготавливают специальные модули, которые имеют направляющие планки и настил.

В итоге получается оригинальный столярный верстак, сделанный своими руками и отрегулированный под свой рост. Теперь остаётся установить рядом на стене несколько розеток с напряжением 220 вольт для работы электроинструментом и приступать к изготовлению деревянных изделий.

Компрессор для гаража своими руками

Компрессор нужен в любом гараже. И, кстати, это не самая сложная самоделка для гаража. Маломощный компрессор для гаража для подкачки шин и других мелких работе можно сделать своими руками из подсобных материалов. Например, из компрессора от холодильника. Для этого понадобится:

• компрессор от холодильника;
• герметичный баллон с толстыми стенками (можно использовать колбу от огнетушителя, маленький газовый баллон);
• предохранительный клапан на 8 Атм;
• манометр;
• штуцера;
• кислородные шланги с муфтами (длину подбираете исходя из размеров ваших запчастей);
• основание для компрессора — подойдет толстая доска, кусок фанеры.

Для того чтобы не закачивать в шины всякую гадость, желательно еще поставить фильтр — для отделения масел, пыли и других загрязнений. Схема самодельного компрессора представлена на фото.

Схема самодельного компрессора

Компрессор должен быть с пусковым устройством. Его включаем в сеть, смотрим, в какую трубку засасывается воздух, отмечаем ее. На нее можно поставить автомобильный фильтр — будет закачиваться чистый воздух.

Из баллона и предохранительного клапана собираем ресивер-маслоотделитель.  Для этого в баллон врезаем два штуцера — для входа и выхода воздуха. На входное отверстие ставим предохранительный клапан к нему при помощи кислородного шланга подключаем выход компрессора.

Самодельный компрессор для гаража на базе компрессора от холодильника

На выходное отверстие ресивера-маслоотделителя ставим еще один масляный автомобильный фильтр — чтобы убрать масла окончательно. Фильтр соединяем с манометром, а от него идет уже шланг, который через соответствующий переходник подключается к шине.

Сборка закончена. Но чтобы переносить это устройство было удобно, все надо каким-то образом закрепить. Можно сварить каркас по размерам, приделать колесики и ручку — для удобной транспортировки. Один из вариантов компрессора для подкачки колес описан в видео. Там нет ресивера, но его функции выполняет масляный фильтр. Можно сделать и так, но с ресивером конструкция понадежнее получается.

Так как компрессор в холодильнике маломощный, для подкачки колес может потребоваться много времени. Можно его сделать более мощным, установив два компрессора, которые будут запускаться одновременно. Соответственно, давление будет нагнетаться в два раза быстрее. Но в такой установке требуется более солидная группа безопасности. Такие самоделки требуют чуть больше оборудования, так как схема все-таки сложнее.

Слесарный стол

Тем, у кого в распоряжении мало места под верстак, подойдет вариант, который объединяет в себе небольшой слесарный стол с элементами верстака. На таком столе можно разместить самое необходимое слесарное оборудование. Выглядит конструкция следующим образом:

Сделать такой стол в мастерскую можно из уголка 60 х 60 или 70 х 70. Уголки нужно сварить между собой, чтобы получился своеобразный прямоугольник. На низ стола можно положить доски или фанеру, но перед этим необходимо в нижних частях уголка просверлить отверстия для крепления стола к полу.

Конструкцию желательно прогрунтовать и окрасить. Если стол будет стоять в сухом отапливаемом помещении, то для экономии средств можно не обрабатывать поверхность. Для столешницы необходим лист толщиной 6−7 мм, под который следует подстелить доски для гашения вибрации от ударов молотком и работы с электроинструментом. Лист крепится болтами или шурупами по металлу.

Все размеры сугубо индивидуальны и подбираются мастером самостоятельно.

Столешница для слесарного верстака

Крышка стола считается основной частью верстака, именно она в процессе эксплуатации испытывает самые большие нагрузки.

Для слесарного верстака применяют металлические листы, которые газовым сварочным резаком разрезают на две плиты определенного размера для столешницы и подверстачья. Все возникшие неровности с помощью молотка аккуратно выравнивают, при этом в случае необходимости подогревают края листа резаком.

Далее остается только приварить эти элементы к каркасу верстака.

Существует еще и комбинированный способ изготовления столешницы. В этом случае укладывается ряд досок по периметру каркаса, а затем накрываются доски металлическим листом.
