Верстак: правила конструирования, изготовление для разного рода столярных и слесарных работ

Домашний универсал

Дома занимаются более мелким, но кропотливым техническим творчеством: пайкой, моделизмом, часовым делом, художественным выпиливанием из фанеры и т.п. Для мелкой тонкой работы пригоден универсальный верстак, чертежи которого и приспособлений к нему даны на рис. Стойкость рабочей поверхности и ее вибропоглощение в данном случае не так важны, как ровность, гладкость и некоторая адгезия («прилипаемость» деталей), поэтому столешница покрыта линолеумом. Слесарные тисочки к данному верстаку нужны небольшие, с винтовым зажимным креплением.

Универсальный домашний вертстак

Еще о фанере

Вообще-то работать с металлом «по-грубому» на фанере нежелательно, т.к. она неплохо «отзванивает». Если же подушка доски слесарного верстака делается все-таки из фанеры, то к ее исподу нужно приклеить на ПВА раму (обрамление) тоже из фанеры, см. рис. Верхнюю (рабочую сторону) тогда желательно покрыть сначала линолеумом без подкладки, а уж по нему класть сталь.

Изготовление верстачной доски из фанеры

Выбор проекта и составление схемы

При составлении проекта основные параметры, которые необходимо учесть – это высота, конфигурация и функциональное оснащение.

Высота. Для комфортной длительной работы высоту верстака не следует делать более 90 см. При определении этого параметра, в первую очередь, следует учитывать свой рост (если верстак делается для себя). А также важен вид столярных работ, которые предполагается выполнять чаще всего, и те, что требуют максимально удобных условий для их качественного выполнения.

Схема верстака столярного из дерева

Конфигурация. Если нет ограничений рабочего пространства, оптимальная ширина – 80 см, длина – 2 м. При конфигурировании верстака нужно учитывать наличие полок, отсеков, дверок, выдвижных ящиков, их количество и размеры.

Функциональное оснащение. Для удержания заготовок столярный верстак должен быть оборудован двумя зажимами. Передний зажим располагают слева, задний зажим находится на правом торце верстака. Данная схема расположения зажимов ориентирована на правшу. В случае если у мастера основная рабочая рука левая, зажимы располагаются зеркально относительно вышеописанного варианта.

Назначение и устройство верстака

Внешне верстак представляет собой обязательно устойчивый и массивный рабочий стол для изготовления, ремонта и обработки изделий, различных по форме и размерам. Габариты самого верстака напрямую связаны с возможностью изготовления заготовок различной величины. Причём проведение этих работ может осуществляться как ручным способом (ножовкой, молотком, коловоротом и многими другими приспособлениями), так и механизированным методом с применением электрического оборудования.

Типичная компоновка столярного стола выглядит следующим образом:

  • Рабочая поверхность верстака сделана из прочной, массивной доски, толщина которой должна быть более 60 мм. Чтобы сократить периодическую замену в связи с быстрым износом, поверхность изготавливается из древесины твёрдых пород (дуб, бук, граб). Крышку верстака можно изготовить из отдельных сухих досок, пропитанных заранее олифой.
  • На переднюю панель рабочего стола прикрепляются тиски, которые служат для удержания заготовки в устойчивом и надёжном положении. На верстак с линейным размером более одного метра возможна установка двух тисков. При этом крупные тиски чаще изготавливаются в деревянном исполнении и служат для закрепления заготовок большого размера, а изготовление тисков меньшего размера допустимо в стальном варианте.
  • Опоры верстака изготавливаются из мягких пород дерева (липа, сосна, ель). При этом для повышения устойчивости всей конструкции, опоры между собой обязательно нужно соединять продольными планками.
  • В пространстве под верстаком необходимо предусмотреть установку наглухо закреплённых или выдвижных ящиков и полок для хранения рабочего инструмента.

Отверстия, специально просверлённые в передней части крышки, служат прекрасным устройством для закрепления разнообразных струбцин, клиньев и иного вида крепежа крупных заготовок. Для фурнитуры и крепления мелких деталей предусматривается изготовление углублений в задней части рабочей поверхности верстака. Иногда из-за сложности изготовления таких крепёжных углублений, устанавливают по периметру деревянные рейки.

Типы столярных верстаков

Существует три основных типа исполнения столярного стола:

  • Мобильный. Такой верстак чаще всего изготавливается своими руками для помещений небольшого размера (гараж, сарай, пристройка). Основное предназначение такого рабочего стола — выполнение определённых операций с деталями малого размера. Его сравнительно небольшой вес позволяет перемещать всю конструкцию в удобное для проведения работ место. Применение небольшого количества вспомогательных инструментов — таких как тиски, электродрель, наждак — позволяют эффективно использовать мобильный верстак для проведения даже мелких и средних слесарных работ.
  • Стационарный. Отличительной чертой такого типа приспособления является его массивность, что препятствует возможности установки верстака в малых гаражах или мастерских. Эти рабочие столы применяются чаще для распиловки габаритных досок, брёвен, бруса при возведении дома или различных хозяйственных построек. Применение такого верстака является нецелесообразным после завершения строительства.
  • Сборный верстак. Изготовление такого рабочего стола осуществляется при помощи болтового соединения, что предоставляет возможность в любой момент видоизменять и дорабатывать верстак, в зависимости от решаемых задач. Недостатком такого оборудования считается сложность его сборки, а также необходимость периодически поджимать болтовое соединение, которое способно ослабевать под воздействием вибрирующих механизмов, установленных на верстаке.

Видео

Наверняка, каждому мужчине в юношестве на уроках труда не раз приходилось мастерить некий предмет из дерева, простаивая не один час за подобным устройством.

Вот и сейчас, став взрослым, и создавая прекрасные и практичные работы из дерева, вы задумались над приобретением собственного столярного верстака. Мой вам совет, не стоит тратить деньги, лучше потратьте немного личного времени, получив взамен качественное «рабочее место».

Итак, что же такое «столярный верстак»? Это устойчивый, добротный (зачастую выполнен из дерева), предназначение которого кроется в обработке всевозможных изделий при помощи ручного и механизированного инструмента.

Если вы всерьез задумались над изготовлением верстака, стоит обратить внимание, что их бывает несколько видов:

Верстаки на дачу

Когда дачный домик или др. легкое деревянное сооружение еще только строится, тут не до верстачных премудростей, нужно хоть что-то, на чем можно производить несложные столярные работы. Для такого случая на скорую руку можно сколотить столярный верстак для дачи из подручных материалов, слева на рис. Конструкция замечательна тем, что в ней наглядно и полно воплощен принцип: на плохом оборудовании делаем хорошие вещи.

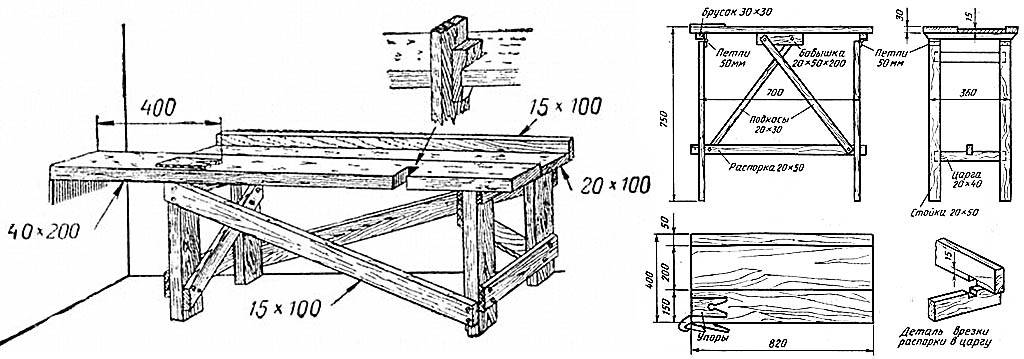

Верстаки для дачи из подручных материалов и складной

Для последующих работ по обустройству дачи пригодится мини-верстак, справа на рис. При минимальном расходе материала и предельно простой конструкции он достаточно для обычных столярных работ устойчив во всех отношениях, т.к. середина верстачной доски подперта парой подкосов. Если их поставить на болты, верстак получится складным и от выходных до выходных стоять в кладовке. Для разборки после высвобождения подкосов распорку вместе с ними вынимают, а ножки подворачивают под доску. Наконец, для дачи, обитаемой постоянно или все лето, с мастеровым хозяином, кстати придется более сложный, но полнофункциональный складной верстак, см. видео ниже.

Верстак своими руками – общие положения

Вначале надо определиться с высотой стола. Домашний мастер должен спокойно выполнять работу в положении стоя и при этом не сутулиться. Поэтому, проектируя верстак, надо ориентироваться на высоту его стола в 80-85 см. Далее, определяют конфигурацию, которая зависит от применяемого мастером оборудования и используемых им приспособлений. В это число входят струбцины, тиски, различные упоры. Надо учесть при их расположении на столешнице и то, какой рукой чаще всего пользуется этот человек, то есть он правша или левша.

Устройство столярного верстака с тисками.

Размеры верстака зависят от выделенного для него места. Желательно, чтобы габариты его были в следующих пределах:

  • длина – 1,9-2,4 м;
  • ширина – 90-95 см;
  • высота 80-85 см.

Под верстаком надо смонтировать тумбы для хранения инструментов и материалов. Надо определиться – будет ли конструкция стационарной или ее желательно время от времени убирать из мастерской. При втором случае стол делают из материала с меньшей толщиной, а его крышка и ножки должны быть разборными.

Верстак надо устанавливать в хорошо освещенном месте (у окна), но при этом надо установить и лампы для освещения в вечернее время. Рядом со столом устанавливаются электрические розетки для дрели и другого инструмента. Подводка проводов должна быть проведена с использованием металлической или пластиковой трубы.

Классификация слесарных верстаков

Слесарные верстаки могут быть различных видов.

Выделяют одно- и двухместные конструкции. Тип приспособления зависит от количества имеющихся у него тумбочек.

В основном диаметр слесарного верстака, имеющего одну тумбочку, составляет 120×80 см, и от 80 см в высоту. Такой тип одноместного верстака по праву признан самым удобным.

Одноместный верстак

Верстаки, состоящие из нескольких тумбочек, обычно изготавливают на крупных специализированных предприятиях.

Размеры двухместного верстака примерно равны 280 см в длину.

Существуют также и бестумбовые приспособления.

Однотумбовый верстак изготавливают из высококачественного металла, толщина которого достигает 2 мм.

Рабочая поверхность подобной конструкции чаще всего выполняется из дерева или оцинкованного материала. Нередко данные верстаки оснащены навесными полочками для хранения оборудования и других устройств.

Двухместный рюкзак с навесными полочками

Одно – и двухместные слесарные верстаки различаются между собой только количеством тумбочек. Чем больше ящичков и шкафчиков предусмотрено в приспособлении, тем удобнее в нем хранить различные инструменты и строительные материалы.

На сегодняшний день особой популярностью пользуется усиленный верстак с металлической крышкой, достигающей 5 мм в толщину. Все элементы конструкции соединяются между собой крепежными болтами.

Инструкция по изготовлению

  1. Для изготовления столешницы отрежьте дисковой пилой две заготовки. Если вам удалось приобрести фанерный лист максимальной длины, то от него надо отпилить одну заготовку длиной 1520 мм. Разрезав её пополам, вы получите две детали 1520х610 мм. После этого правилом проверьте у каждого листа вогнутую и выпуклую стороны. Это даст возможность правильно сориентировать листы при склеивании. Качественное склеивание обеспечивает прижим деталей столешницы струбцинами
  2. Уложив одну заготовку на три параллельно уложенные доски, нанесите на её поверхность столярный клей. Для этого воспользуйтесь прямым и зубчатым шпателями. Помните о том, что работу надо проводить очень быстро, иначе состав начнёт преждевременно схватываться. рекомендует соединять детали не позже, чем через две минуты после начала нанесения состава. Поэтому если вы не уверены в скорости своей работы, используйте столярный клей, который не имеет временных ограничений. Конечно, прочность соединения будет немного снижена, однако даже мебельная смесь «ПВА» хорошего качества обеспечит приемлемую степень склеивания. Во избежание повреждения заготовки под струбцины подкладывают опорные доски
  3. Уложив вторую заготовку поверх первой, по периметру будущей крышки стола подложите опорные доски и начинайте стягивать столешницу струбцинами. При этом не забывайте контролировать плоскостность детали при помощи правила. Центр заготовки стянуть струбцинами не получится, поэтому в этой части можно установить груз весом не менее 15 – 20 кг.
  4. После высыхания клея струбцины снимают и приступают к усилению боковых поверхностей столешницы. Для этого полосы фанеры шириной 15 см приклеивают по всему периметру крышки в два слоя. Выполняя эту работу, обязательно проследите, чтобы верхний слой полностью перекрывал места стыкования. Усиление боковых частей верстачного стола дополнительными фанерными полосами
  5. Для торцевания боковых поверхностей стола применяют дисковую пилу. Паркетку ведут плавно, не спеша. В качестве направляющей удобно использовать всё то же правило. Столешнице придают размер 1500х600 мм с соблюдением прямых углов, для чего пользуются столярным угольником или заводским углом фанерного листа.
  6. Опоры верстака изготавливают из бруса сечением 100х100 мм, соединяя их с проножками и царгами, для которых используют пиломатериал поперечным сечением не менее 60х60 мм. В нашем случае высота станка составляет 900 мм, однако, вы можете скорректировать этот размер под свой рост. Изготовление каркаса столярного верстака
  7. Сборку ножек производят «в шип» или с использованием шкантов, обязательно нанося столярный клей на соединяемые детали.
  8. Собирая верхнюю и нижнюю раму подверстачья, скрупулёзно выдерживают углы 90 градусов между деталями. Выполнять это требование будет проще, если ещё на этапе подготовки деталей правильно торцевать их края. Ширина рамы нашего сооружения составляет 900 мм, а высота каркаса — 830 мм, учитывая расстояние от пола до нижней проножки в 150 мм. Сборка подверстачья
  9. Для крепления столешницы к подверстачью длинные царги сверлят в трёх местах, через которые крепят детали верстака 8-миллиметровыми саморезами длиной не менее 100 мм. Монтаж столешницы на подверстачье
  10. Чтобы головка метизов и шайба не выпирала за пределы опорных элементов, в них делают углубление перьевым сверлом. Спрятать головки болтов и шайбы помогут отверстия, сделанные в деталях перьевым сверлом

При желании в подверстачье можно соорудить полку. Для этого по размеру нижнего пространства вырезают фанерную панель, в углах которой делают прямоугольные вырезы под ножки станка.

Проектирование верстака

Чтобы верстак своими руками длительное время служил собственнику, нужны чертежи, ведь правильная компоновка составляющих, необходимые размеры деталей сделают рабочий стол максимально удобным в использовании.

  1. Высота. Опустите руки вниз, ладони расположите параллельно напольному покрытию. Промежуток между полом и ладонями будет оптимальной высотой будущего прибора. Хозяин не должен сутулиться при выполнении работы.
  2. Габариты. Стандартная ширина крышки полметра, а длина полтора. Если пространство гаража позволяет, увеличенные размеры рабочего поля позволяют обрабатывать крупные строительные фрагменты.
  3. Каркас. Подсчет строительного материала осуществляется с небольшим запасом. Для увеличения прочности «скелета» используются профильные трубы и металлический уголок хорошего качества. Вместо распорок внизу лучше соорудить своими руками небольшую полочку или шкафчик для увеличения полезного пространства.
  4. Освещение. Перед монтажом определитесь с точными зонами источников света. Подгонять готовое сооружение под уже имеющиеся электро узлы нельзя. Дело окажется затратным и даже опасным для здоровья человека.

Перед строительными работами, определите назначение верстака в гараже. Если конструкция сборно-разборного типа, материал применяется легкий по весу. Складные ножки и откручивающая столешница могут сделать прибор компактным и мобильным.


Верстачная доска.

При разработке конструкции столярного верстака важнейшими критериями являются высота, конфигурация и оснащение. Кроме этого, надо обязательно учитывать, кем будет эксплуатироваться рабочий стол — левшой или правшой

Учитывая, что работать за столярным верстаком придётся подолгу, высоте будущего сооружения должно уделяться самое пристальное внимание. Для людей среднего роста специалисты рекомендуют делать стол не выше 90 см

Определяя расстояние от пола до столешницы, лучше всего ориентироваться не на среднестатистические параметры, а на особенности собственной анатомии. Оптимально, если верхний срез ножек будет находиться на одном уровне с кистями рук. Если вы рассчитаете этот параметр с учётом толщины столешницы, то работать за таким верстаком без устали можно будет в течение нескольких часов.

Крышка станка может изготавливаться из досок, деревянного массива или фанеры и представляет собой наборную конструкцию. Использовать ДСП или OSB в этих целях не рекомендуется. Профессиональные столяры давно уже определили оптимальный размер столешницы — максимум 2 м в длину и 0.7 м в ширину. На таком верстаке с одинаковым удобством можно изготовить и сборную деревянную дверь, и небольшую форточку.

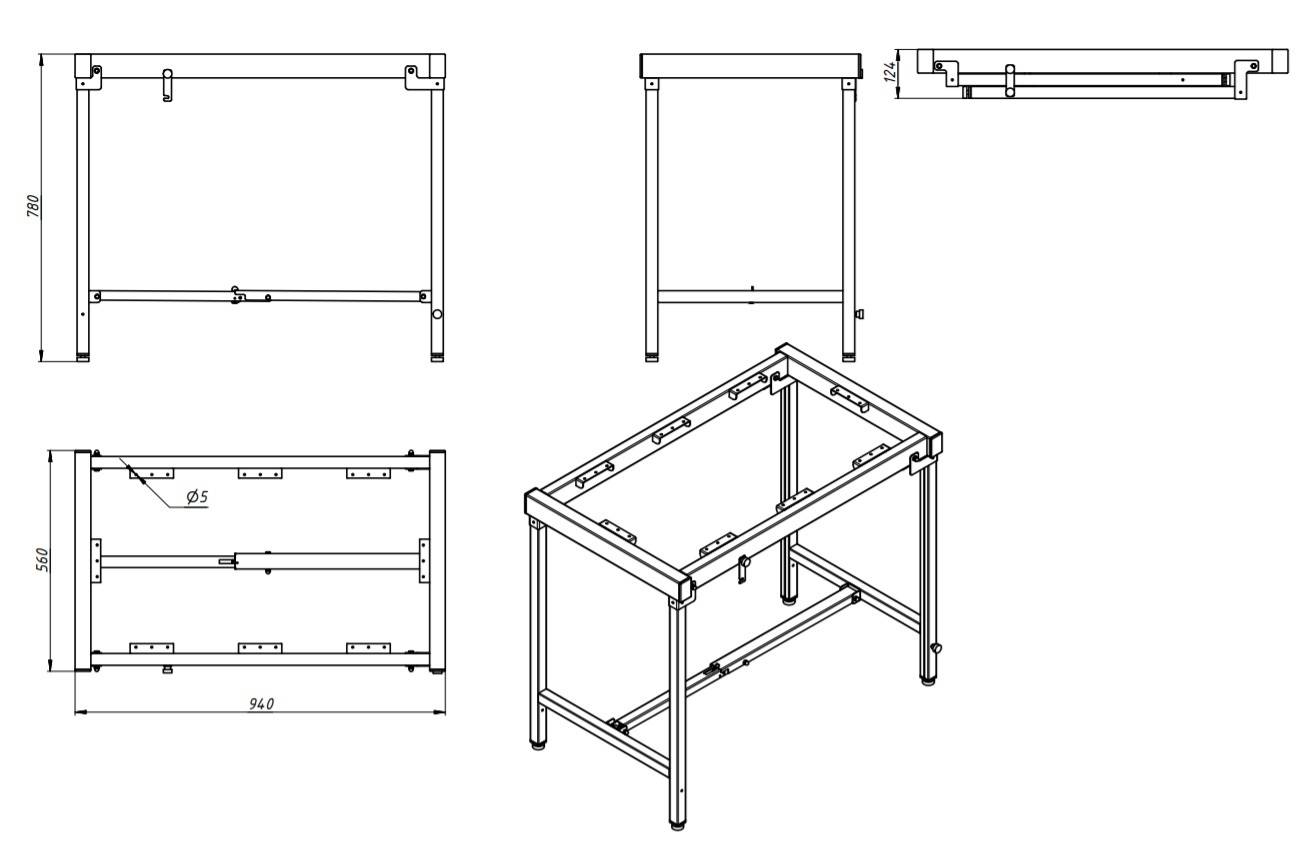

Чертёж столярного верстака.

Проектируя сооружение, не стоит забывать и о прочности несущего каркаса. Для опорных элементов конструкции используют брус сечением не менее 100х100 мм. В качестве продольных и поперечных усиливающих элементов допускается использование реек и бруса сечением поменьше — от 50 – 60 мм и более.

Стыки деталей монтируют на шипы или шканты, для прочности используют мебельные уголки и другую арматуру, а все соединения выполняют при помощи болтов и саморезов. Гвозди обеспечить требуемую устойчивость и фундаментальность конструкции не смогут.

Далее рассмотрим проект столярного стола¸ изготовленного из фанеры, а точнее из двух склеенных между собой фанерных листов толщиной 1.8 мм. Габариты крышки — 150х60 см. По краям столешница имеет усиление из фанерных полос, что увеличивает её толщину до 72 мм. К слову, представленные размеры не являются догмой и могут быть при необходимости скорректированы в соответствии с потребностями и особенностями конкретного помещения, используемого под мастерскую.

Особенности моделей

Верстаки, выпускаемые серийным способом, удобны тем, что их характеристики задаются во время производства и соответствуют их предназначению. В зависимости от того, в каких технических условиях будет работать тот или иной верстак, различные модели могут иметь следующие параметры:

Материал столешницы. Влагостойкая фанера или МДФ, покрытые оцинкованным металлом. Толщина столешницы варьируется в пределах 24-30 мм.

Профессиональный подходИсточник extxe.com

  • Допустимая нагрузка на столешницу. Серийные модели допускают нагрузку в 300-350 кг. Верстак усиленной серии рассчитан на 400 кг и более.
  • Допустимая нагрузка на полку в тумбе — 20-30 кг, на верстачную полку — до 40-50 кг.
  • Защита. На тумбу может устанавливаться замок, ключевой или: повышенной секретности (штифтовой).
  • Комплектующие. Разнообразные полки, держатели, экраны и крючки.

Верстаки заводского изготовления поставляются в разобранном виде; по конструкции их можно разделить на три группы:

Бестумбовые. Идеальный небольшой верстак для гаража скромных размеров. Простая в сборке конструкция характеризуется достаточным размером рабочей поверхности, которая при необходимости складывается (откидной верстак). Устойчивость обеспечивается регулируемыми ножками. Бестумбовые модели могут дополнительно комплектоваться ящиками на подшипниковых направляющих.

Каркас столярного верстака

Возьмите ровные сосновые доски без крупных сучков сечением 50х150 мм. Сырой пиломатериал просушите: чем ниже влажность досок, тем меньше вероятность коробления конструкции. Рассматриваемый столярный верстак рассчитан на комфортную работу мастера ростом 170–180 см. Чтобы изменить высоту конструкции, сделайте ножки выше или ниже.

Чертеж столярного верстака (вид спереди).

Чертеж верстака (вид сбоку).

Таблица 1 — список деталей каркаса

Наименование Чистовые размеры, мм Материал Количество
толщина ширина длина
A Деталь ножки 46 70 820 сосна 4
B Нижняя проставка 46 70 100 сосна 4
C Верхняя проставка 46 70 680 сосна 4
D Поперечная проножка 46 70 366 сосна 2
E Поперечина крышки 46 70 458 сосна 2
F Продольная проножка 46 70 1400 сосна 2
G Продольная царга 46 70 1308 сосна 2
H Нижняя полка 16 504 1258 ДСП, МДФ 1
I Проставка столешницы 50 50 366 сосна 2

Все элементы основания столярного верстака парные, поэтому размечайте на доске шириной 150 мм сразу две детали одинаковой длины.

Напилите все деревянные заготовки по длине за исключением проставок: короткие сподручнее нарезать уже строганными, а длинные следует отпилить позднее «по месту».

Замерьте ширину доски, отнимите толщину диска вашей циркулярной пилы и разделите результат пополам. Выставьте на мерной шкале высчитанный размер и убедитесь в перпендикулярном положении пильного диска. Распустите доски точно посередине.

Схема раскроя доски.

Острогайте детали и обработайте их наждачной бумагой средней зернистости.

Напилите нижние проставки и отшлифуйте торцы. Очистив поверхности от пыли, нанесите клей на малую проножку и на конец ножки.

Сожмите детали струбциной, вытрите выдавившийся клей и просверлите отверстия сверлом с зенковкой.

Скрепите заготовки шурупами 6,0х70. Подготовьте остальные ножки каркаса столярного верстака.

Снимите фаску на нижних торцах, чтобы снизить вероятность раскола древесины при подвижках верстака.

Подготовьте к склейке узлы соединения ножек с продольными проножками. Скрепите детали шурупами, выставив прямой угол.

Прикрутите все четыре ножки на свои места.

Разместите на полу половинки каркаса и продольные царги, отмерьте длину верхних проставок.

Напилите детали и закрепите на клей и шурупы.

Соберите на ровной поверхности верхнюю раму столярного верстака. Скрепляйте бруски столярным клеем и шурупами 6,0х80 мм, высверливая под них направляющие отверстия.

Соберите нижнюю обвязку верстака, использую для удобства струбцины и вспомогательные дощечки.

Положите на место верхнюю раму и выровняйте всю конструкцию. Соедините части каркаса шурупами.

Вырежьте из листового материала толщиной 16 мм нижнюю полку и закрепите её на брусках

Базовая комплектация

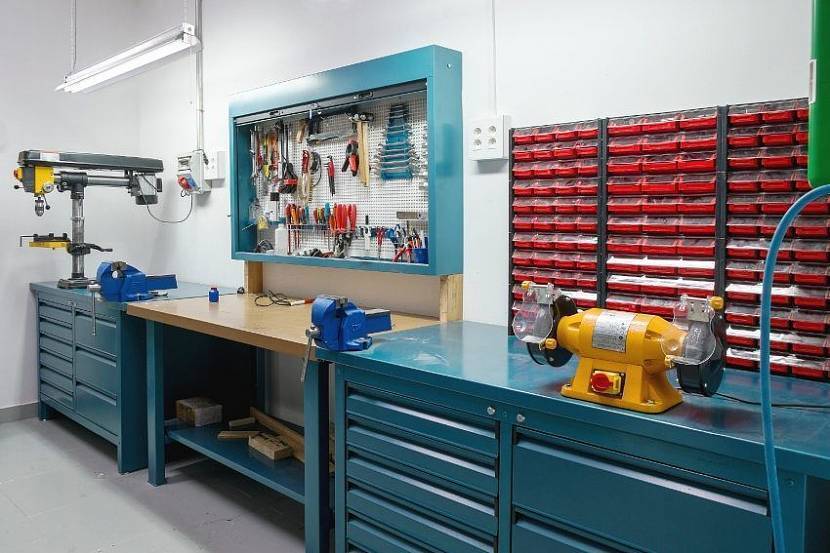

Верстаком в гараже называют оборудованный рабочий стол, состоящий из различных модульных элементов, в число которых входит:

  • Металлический каркас (стол). Его конструкция рассчитана на солидный вес, от 70 до 300 кг (в зависимости от модели). Столы, предназначенные для работы с тяжелыми и крупными деталями (например, колесами), укрепляются дополнительными диагональными соединениями.
  • Столешница для столярных и слесарных работ. В зависимости от выполняемых функций она может быть сделана из оцинкованной или нержавеющей стали, ДСП, фанеры. Запас прочности столешницы рассчитан так, чтобы выдерживать динамические и ударные нагрузки, контакт с химически активными составами.
  • Аксессуары. Верстак служит не только рабочей зоной, но и местом сберегания инструментов, запасных деталей и прочей оснастки. Поэтому обязательные составляющие конструкции — тумбы, экраны, драйверы (выдвижные ящики), полки, навесные держатели.


Каждая вещь на своем месте Источник interstroy.info

Используйте ящики от старой мебели

Подберите подходящие по габаритам ящики от ненужного письменного стола или комода.

Подпишите деревянные элементы и аккуратно разъедините их. Очистите от клея шипы и проушины.

Обрежьте планки по ширине, удаляя стертые углы и растрескавшиеся пазы. Если родное дно ящика хлипкое, приготовьте более толстую фанеру или ДВП. Сделайте новые пазы на циркулярной пиле.

Соберите ящик «на сухую», при необходимости подгоните детали. Очистите поверхности и склейте конструкцию. Используйте монтажные уголки для точной сборки прямых углов.

Когда высохнет клей, отшлифуйте углы и стороны ящика, закрепив его для удобства работы.

Подготовьте направляющие планки и рассчитайте размеры модуля.

Расчет блока для трех выдвижных ящиков

Напилите нижнюю, верхнюю и боковые панели. Прикрутите шурупами направляющие рейки.

Соберите панели в модуль и опробуйте ход ящиков. Разместите блок внутри верстака, подложив под него подпорки.

Высверлите направляющие отверстия, раззенкуйте и закрутите саморезы. Крепите ДСП к верхним брусьям и к ножкам верстака.

Установите на ящики передние накладки. Разметив расположение корпуса, прихватите его одним шурупом. Вставьте ящик на место и скорректируйте положение панели. Аккуратно выньте ящик и заверните остальные шурупы.

Закрепите оставшиеся накладки – модуль с широкими выдвижными ящиками готов.
