Выравниваем стяжку без лишних проблем: виброрейка своими руками

Какие существуют разновидности виброрейки: классификация инструмента

Назначение у этого инструмента одно, поэтому и разновидностей у него немного – их можно выделить несколько.

• Виброрейка для бетона. Она отличается массивностью, так как ей приходится работать с тяжелым раствором.
• Виброрейка для стяжки. Как правило, подобные инструменты имеют облегченную конструкцию.
• Виброшвабра. Это самый простой вид подобных инструментов, и в большинстве случаев его используют для тонкой доводки поверхности пола.

Кроме всего прочего, виброрейки можно разделить по типу привода – существуют электрические и бензиновые. Считается, что электрическая виброрейка более экономичная, а бензиновая имеет лучшую производительность. И это еще не все – данный инструмент может классифицироваться по типу установленного на него правила.

1. Рейка с неизменной конфигурацией – она имеет фиксированную длину.
2. Телескопическая или раздвижная виброрейка – ее длина может изменяться от одного метра до двух.
3. Секционная виброрейка. Аналог телескопической, только увеличение длины правила осуществляется путем присоединения дополнительных секций.

Выбирая между тем или иным видом виброрейки, следует учитывать два фактора – это объемы и типы работ. Безусловно, лучше отдать предпочтение универсальной виброрейке, а к такой можно отнести секционную или телескопическую, так как в работе строителя трудно предсказать, с каким основанием придется работать и что изготавливать – бетонный пол или обыкновенную стяжку, 30 или 500кв.м?

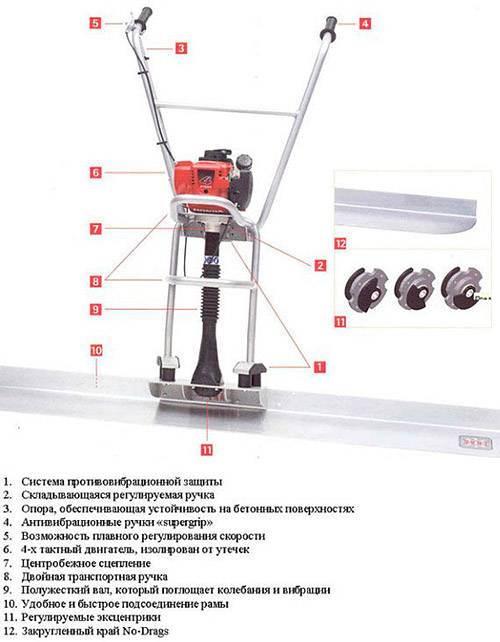

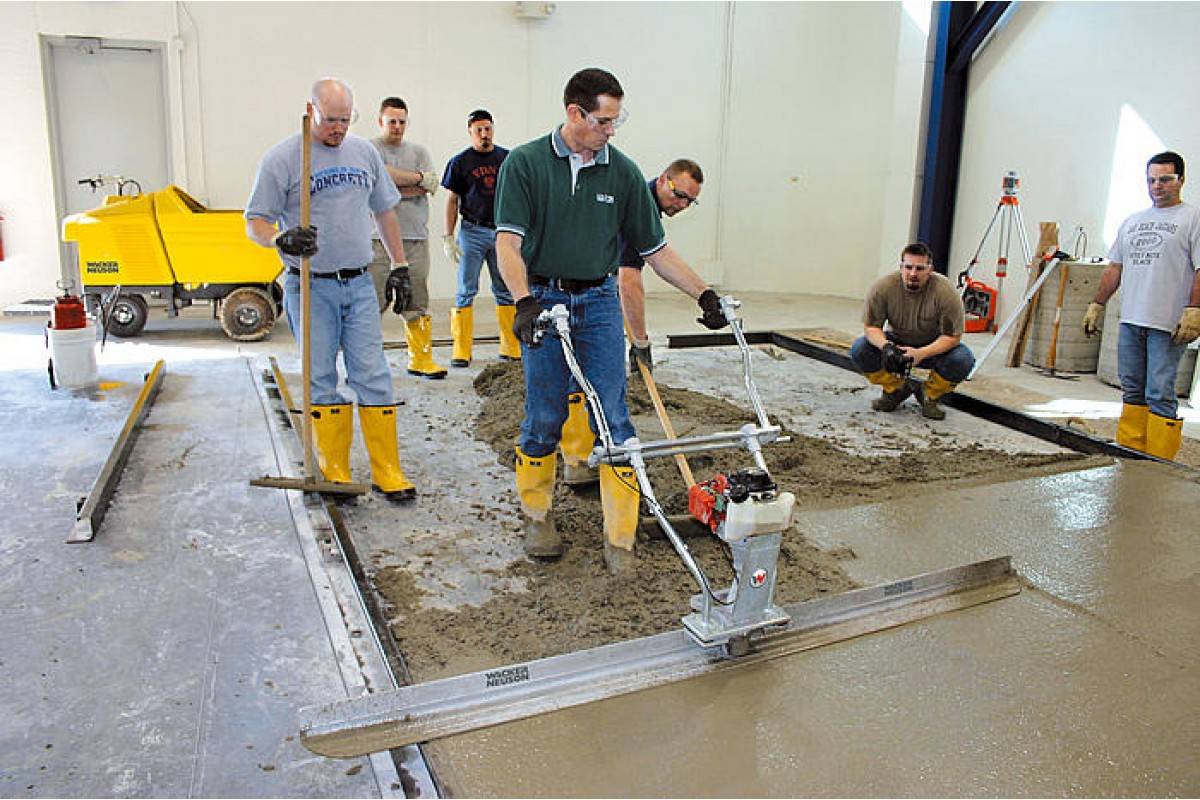

Бензиновая виброрейка фото

Основные параметры классификации устройств

Все ручные виброрейки разделены на три основные категории:

• Инструменты для бетона. Пригодятся для работы с тяжелым раствором на обширных площадках. Приборы массивные, много весят, часто применяются в строительстве, на открытом воздухе.
• Вибрационные рейки для стяжки. Занимают меньше места и не так много весят. Применяются для создания стяжек пола внутри помещения. Подойдут для прессования и выравнивания поверхности под разные напольные покрытия – плитку, паркет, линолеум и другие, а также под установку дополнительного обогревательного оборудования.
• Виброшвабры. Работа виброрейками такого типа максимально упрощена. Они пригодятся для того, чтобы тонко довести уровень пола до нужных проектных показателей.

Существует и две категории инструментов, у которых различается строение рейки:

• С постоянной конфигурацией. Их длина не меняется в процессе использования.
• С настраиваемой конфигурацией. У такого инструмента есть два основных типа. Телескопические приборы могут раздвигаться на длину до двух метров. Секционные тоже могут быть удлинены, но рейки в них соединяются друг с другом – это отдельные сегменты.

Установка электромотора

После сборки металлической рамы и ручки, необходимо приступить к установке двигателя, он должен располагаться в центре профиля. За счет такого приема, вибрация будет равномерно расходиться по всему устройству. Для закрепления мотора допускается использовать множество способов и материалов, но по технологии в качестве фиксации рекомендуется применить уголки.

Фиксаторы можно установить непосредственно на электродвигатель, а затем на собранную конструкцию, в окончании применить болты для закрутки к профилю. Во втором случае, уголки монтируются к металлической балке, закрепляются, а двигатель устанавливается на последнем этапе.

Для прочного и надежного закрепления рекомендуется использовать электросварку, а для дополнительной прочности используются болты, которые вкручиваются в ранее изготовленные отверстия при помощи дрели. Если же под рукой нет электрической дрели, то допускается применение шуруповерта, на последний случай можно воспользоваться сварочным аппаратом, чтобы прожечь отверстия в металле.

Способы изготовления виброрейки

Самодельная виброрейка – это инструмент, имеющий несложное устройство. Она состоит из таких основных конструктивных элементов:

• привода;
• рейки (рамы);
• ручки управления.

В домашних условиях виброинструмент делают двумя способами:

• в виде швабры;
• в форме жесткой рамы.

Приводом оборудованию служит бензиновый либо электрический мотор. Для домашнего использования лучше за основу механизма взять электродвигатель, потому что его без проблем можно использовать внутри помещений, например, при стяжке пола.

Двигатель можно снять со старого электроинструмента либо с неиспользуемой бытовой техники.

Электромотора мощностью 1,5 кВт хватит, чтобы уплотнять слой бетонного раствора толщиной 200 мм, а также разравнивать его. Если использовать двигатель с большим значением данного параметра, то это приведет, в большинстве случаев, к лишнему расходу электроэнергии. Только когда действительно планируется выполнить большой объем строительных операций в бытовых условиях, связанных с трамбовкой бетона, можно взять мотор большей мощности. Это будет оправданным шагом с точки зрения производительности, эффективности и безопасности проведения работ.

Если предстоит работать, в основном, на улице или в хорошо проветриваемых помещениях, то электродвигатель вполне возможно заменить двигателем внутреннего сгорания, например, от бензопилы или мотокосы. Только использовать его нужно, чтобы запустить, совместно со сцеплением.

Чтобы сделать раму, подойдет стальной швеллер или ровная доска. Для домашнего использования достаточно оснастить самодельное виброоборудование рейкой длиной до 3 м. Ориентироваться при выборе данного параметра в общем случае необходимо по размерам объекта, который требуется построить.

Конструкция вибратора

Вибратор состоит из привода и вибровозбудителя который создает колебания, передающиеся на рабочий орган (булаву, площадку рейку). В погружных вибраторах может использоваться промежуточная передача в виде гибкого вала.

Рассмотрим каждый элемент подробнее. Некоторые вибровозбудители совмещают функцию привода, тогда конструкция состоит всего из двух узлов.

Это опасно для всех механизмов, но нам нужно

Привод вибратора

Как правило, используют три типа приводов:

Электрический — наиболее распространенный. Используются как обычные асинхронные двигатели, так и моторы постоянного тока. Очень редко встречаются конструкции, где для создания колебаний предназначены электромагниты (соленоиды). Отличается простотой и небольшой массой. Чаще всего вибраторы для бетона своими руками имеют этот тип привода.

Наиболее распространенный привод, и не только для вибраторов

К недостаткам можно отнести то, что нужно применять особые меры защиты, и понижать напряжение для обеспечения электробезопасности на строительной площадке, при работе во влажной среде бетонной смеси.

Пневматический — позволяет добиться еще большего снижения массы, чем с электроприводом. Абсолютно электробезопасен. Но для его работы нужен компрессор, производящий сжатый воздух. Поэтому данный тип привода используют чаще всего в промышленности.

Для приведения в действие пневматического вибратора нужен компрессор

От двигателя внутреннего сгорания. Это более сложные и тяжелые конструкции, зато обеспечивают автономность от линий электроснабжения. Наиболее часто используют при ремонтных и дорожных работах, благоустройстве.

Этот самый простой ДВС, как видите не простой

Вибровозбудитель

Перечислим наиболее распространенные в промышленности конструкции:

Одновальный дебалансовый — на валу, вращаемом приводом устанавливается несколько утяжелителей (эксцентриков, дебалансов) приводящих к его разбалансировке, которая и вызывает вибрацию.

Конструкция одновального вибровозбудителя

Виды виброреек по способу применения

По этому критерию оборудование разделяют на плавающее и направляющее:

Плавающие агрегаты – простые в управлении, легкие. Длина профиля – не более 5 м. Глубина уплотнения – не более 180 мм. Используются для финишного выравнивания. Их называют «виброшвабрами».

Направляющие. Рейки в таком оборудовании могут иметь длину более 5 м, глубина вибрирования – до 300 мм. Передвижение профиля осуществляется по заранее смонтированным направляющим. Такое профессиональное оборудование применяется при бетонировании значительных площадей. С его помощью получают идеально ровную поверхность и точный требуемый угол наклона.

Виброрейки могут иметь только прямой или прямой и реверсивный ход.

Виброрейка своими руками

Один из вариантов самодельной виброрейки

Рассмотрим также, как собирается виброрейка для бетона своими руками, используемая для разглаживания и уплотнения смеси. Ее конструкция не сложнее вибробулавы для дрели — понадобится фактически то же оборудование. Материалы и детали несколько другие.

Материалы и детали для самодельной виброрейки

1. Прокат (уголок, швеллер, полу тавр) для реек и рамы. Если есть возможность вести сварку в среде инертного газа (аргона), желательно выбрать алюминий, конструкция получится легче. Правда можно алюминиевые детали собрать с помощью винтов, болтов и гаек.
2. Болванки для изготовления дебалансов и корпусов подшипников.
3. Листовая сталь для крышек корпусов подшипников.
4. Электромотор, желательно с выходом вала с обеих сторон корпуса. Если такого найти не удалось, то можно либо удлинить вал с другой стороны, либо сделать вибровозбудитель с одним дебалансом. Но он будет несколько менее надежен..
5. Подшипники с диаметром внутренней обоймы, равным диаметру вала электромотора.
6. Труба для изготовления ручек.
7. Жесть для изготовления кожухов.
8. Крепеж.
9. Провода и пусковая арматура для подключения электродвигателя.

Для нашей конструкции выбираем тоже простейший дебалансовый вибровозбудитель.

Сборка конструкции

Перечислим основные этапы работ:

• Собираем раму. Она представляет собой непосредственно виброрейку (на которой будет крепиться вибровозбудитель), и выравнивающую рейку, соединенные собой несколькими перемычками (как лесенка).
• Закрепляем электродвигатель на рейке с помощью кронштейнов и болтов.

Дальше нам необходимо на вал двигателя установить дебалансы. Можно было бы их прямо закрепить на вал двигателя, но мы установим дополнительные опорные подшипники.

Это связано с тем, что подшипники двигателя смонтированы непосредственно в его крышке из алюминиевого сплава. Из-за нагрузок при вращении дебаланса, быстро разобьются гнезда, и может разрушиться сама крышка — алюминий довольно хрупкий.

• Изготавливаем (вытачиваем) корпуса для подшипников и крышки для них. Для большей надежности предусматриваем и установку манжет (сальников).
• Устанавливаем подшипники в корпуса. Перед этим обязательно смазываем их.
• Насаживаем подшипники на вал двигателя.
• Теперь монтируем корпуса на раму. Это делаем после установки подшипников на вал по той причине, что проще определить точную позицию относительно вала. Для крепления также используем кронштейны.
• Устанавливаем манжеты и крышки корпусов на места. Крепить их можно винтами. Для герметичности под крышки ставим прокладки хотя бы из картона.

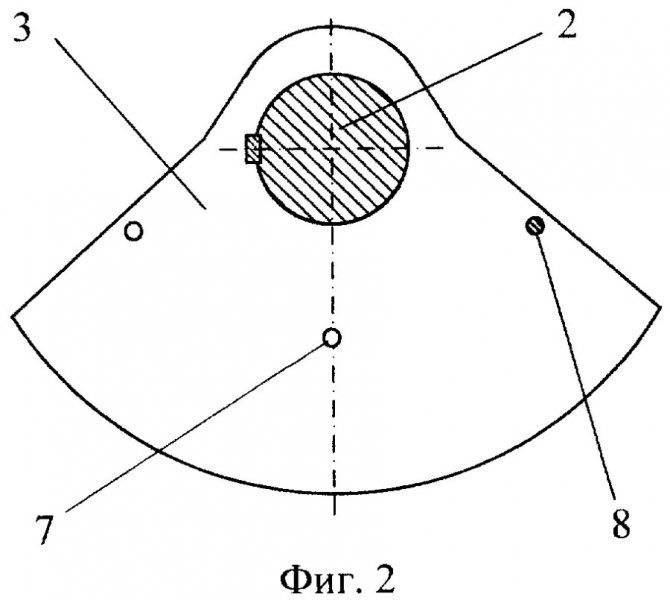

• Изготавливаем дебалансы. Они представляют собой маховик, у которого кроме ступицы остается только один сектор примерно в девяносто градусов. Особой точности не нужно, так как его главная задача раскачать конструкцию а не плавность работы. Поэтому, можно выточенный или готовый маховик обрезать газовым резаком, и обработать на наждаке.

Так выглядит дебаланс

• Ставим дебалансы на места. Посадка должна быть очень плотной. Недостаточно только шпонки, дополнительно крепим болтом с шайбой вкрученным в отверстие по оси вала. Причем, с резьбой, направление которой не позволяет вывернуться винту при вращении вала. Также предусматриваем фиксацию от саморазвинчивания в виде дополнительно шплинта или стопора.
• Изготавливаем ручки, которыми будем перемещать виброрейку. Их обязательно надежно зафиксировать, поэтому предусматриваем подкосы.
• Из жести делаем кожуха, ограждающие вращающиеся вал и дебалансы. Это необходимо для безопасности. Желательно сделать их легкосъемными.
• На рукояти устанавливаем выключатель для пуска электромотора.
• Монтируем электропровод. Можно проложить его внутри труб рукоятей.
• Испытываем механизм.
• Если все работает, окрашиваем конструкцию.

Кстати, вместо самостоятельно изготовленного вибровозбудителя можно использовать покупной. Это не только значительно упростит сбоку, но и сделает виброрейку более производительной.

Описание бензиновой модели марки НАРВИН ВРБ 4-7 045-0582

Эта виброрейка является высокотехнологичным оборудованием и превосходно подходит для эксплуатации для строительных площадок, где нет источников внешнего питания. Направляющие можно изменить по длине в пределах от 4 до 7 м, что расширяет область использования приспособления. Данная виброрейка, цена который довольно внушительна и составляет 62600 руб., используется для распределения, выравнивания и уплотнения бетонной смеси.

Работает оборудование за счёт бензинового двигателя, который является достаточно мощным и обеспечивает высокую эффективность работы. Мощность равна 4000 Вт. Работает агрегат за счёт четырехтактного двигателя. Мощность в лошадиных силах равна 2,9.

Эта виброрейка, цена которой оправдана, имеет множество положительных особенностей, среди них следует выделить:

• удобное обслуживание;
• усиленную конструкцию;
• устойчивую работу.

Что касается удобства обслуживания, то оно выражено в выгодном расположении топливного бака. Это позволяет оператору легко осуществлять дозаправку. Нельзя не упомянуть еще и усиленную конструкцию. Оборудование прочное и жёсткое благодаря поперечным перекладинам.

Срок эксплуатации виброрейки продлевается, ведь производитель позаботился о демпфирующих подушках. Конструкция является телескопической, она не предусматривает дополнительного обслуживания. Алюминиевый профиль имеет незначительный вес. Как показывает практика, данная модель оборудования отличается высокой эффективностью работы.

Подготовка к выравниванию пола по лагам

Лаги, укладываемые на черновой пол, – это деревянные брусья, которые дополнительно обрабатываются различными средствами, повышающими их срок эксплуатации и защищающими от деформирования, гниения и т.д. Стандартный размер поперечного сечения для такого бруса составляет от 50х100 до 100х50 миллиметров. Если же помещение не допускает значительного повышения уровня основания, то можно задействовать рейки размером 50х50 миллиметров.

Использовать для монтажа основания по лагам можно один из следующих материалов:

• фанера;
• древесно-стружечные или цементно-стружечные плиты (подробнее: «Применение плиты ЦСП для пола — варианты»);
• плиты ЦСП – подходят лучше всего, поскольку обладают самым высоким показателем прочности.

У плит ЦСП, как у самого эффективного покрытия имеются и другие преимущества:

• высокая влагоустойчивость;
• отличная прочность;
• оптимальное сопротивление огню;
• защищенность от микроорганизмов;
• простой процесс обработки и монтажа;
• низкая стоимость.

Для выравнивания по лагам потребуется значительный запас материалов, средств для их обработки, а также полноценный набор инструментов:

• непосредственно лаги;
• антисептический препарат;
• напольной покрытие, которому суждено стать новым основанием;
• болгарка или мелкозубая ножовка;
• материалы для гидроизоляции и утепления;
• шнур или леска для проверки уровня маяков;
• чертежное приспособление;
• расходники: гвоздевые дюбели, саморезы;
• электродрель, шлифовальная машинка.

Принцип и основы работы

Вообще виброрейка для бетона представляет собой специальный агрегат, который состоит из жесткой прочной рамы и специального вибратора, приводящего ее в асинхронное движение.

В качестве материала каркаса принято использовать толстый алюминий или качественную легированную сталь.

Основным элементом вибрационной системы выступает двигатель, работающий от бензина или электричества.

Для того чтобы привести ее в действие, необходимо запустить двигатель, который будет передавать определенное вращательное движение вибрационной системе, а та в свою очередь задавать необходимое движение непосредственно раме.

Таким образом, рама работающей виброрейки заставляет бетонный раствор двигаться, убирая из него все воздушные пустоты и тщательно трамбуя. Длина самой рейки может составлять от нескольких десятков сантиметров до десяти метров.

В большинстве случаев плавающие виброрейки с бензиновым приводом используются для работы на открытых пространствах, так как двигатель выбрасывает в атмосферу вредные примеси.

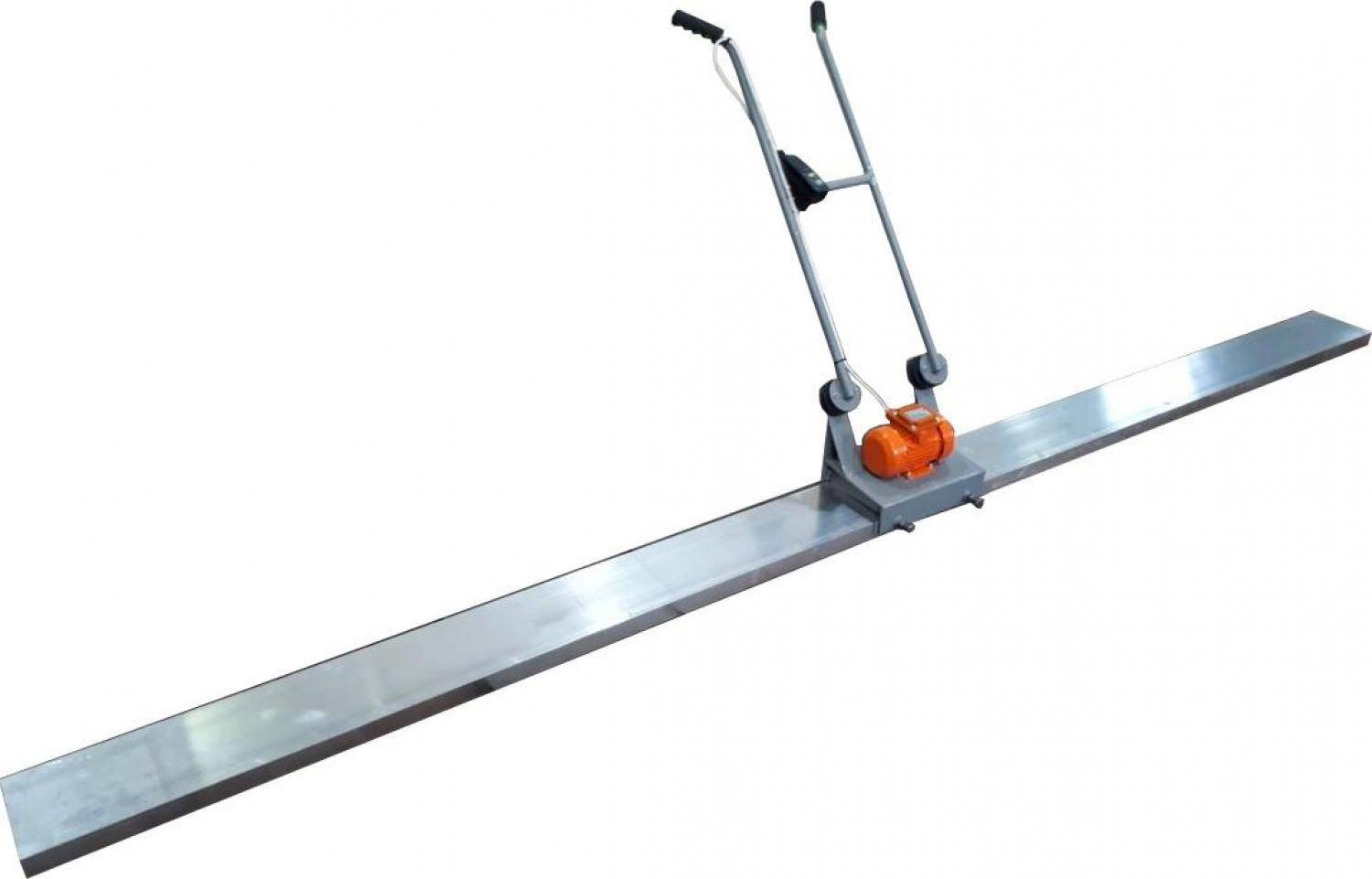

При необходимости проводить работы с бетоном в замкнутых пространствах используют плавающую виброрейку, приводом которой выступает электрический двигатель.

Следует отметить, что при помощи виброрейки можно не только трамбовать раствор и убирать из него завоздушенные пространства.

Это плавающее устройство также активно применяется при необходимости выровнять поверхность практически любой площади.

Видео:

https://youtube.com/watch?v=8LsIh7mbsU4

Данное универсальное оборудование можно купить в любом специализированном магазине, однако стоимость его достаточно высокая.

Оптимальным вариантом будет собрать его своими руками, тем более сделать это сможет каждый.

Как работает устройство?

Несмотря на различие моделей, схема действия одинакова: вращательный момент от двигателя передается на вибратор. Эксцентрики создают колебания, передающиеся бетону через раму (профиль). Виброрейка фактически состоит из двух базовых компонентов: рамы и силовой установки.

Схема агрегата достаточно простая, поэтому его часто собирают самостоятельно. Безусловно, устройства, изготовленные своими руками, не обладают идеальными внешними данными, но с работой по уплотнению бетона они справляются. Учитывая высокие цены на новое профессиональное оборудование, дизайном можно пожертвовать ради реальной экономии финансов, которая обязательно будет, если сделать инструмент самому.

Сборка своими руками

Сначала следует перечислить необходимые комплектующие для вибрационной рейки. В список входят:

1. швеллер (для создания каркаса рамы);

4. электрический двигатель;

6. изоляционная резина;

7. трехфазный кабель;

8. пускатель для электродвигателя, регулирующий обороты;

Со схемой самодельной виброрейки можно обратиться в специализированный магазин, чтобы приобрести все материалы по списку. Но вполне возможно, что часть компонентов найдется в собственном гараже или мастерской.

Чтобы сделать виброрейку, потребуется наличие следующего инструмента и оборудования:

• сварочный аппарат с защитной маской и перчатками;
• дрель, сверла по металлу;
• шуруповерт.

Сварочник можно взять в аренду или пригласить специалиста. Это обойдется дороже, но будет 100%-ная гарантия высокого качества швов и креплений. От того, насколько правильно выполнены сварочные работы, зависит долговечность и эксплуатационные параметры создаваемого оборудования.

Тем, кто все-таки решился сделать виброрейку своими руками без посторонней помощи, нужны определенные навыки, а именно:

• опыт работы со сварочным аппаратом;
• знания из области электрики;
• общая аккуратность, умение следовать инструкциям и читать схемы.

Иногда для самодеятельного мастера главным препятствием становится собственное «творчество». Вместо того чтобы правильно выполнять рекомендации, человек хочет сделать «уникальное оборудование», но в итоге получает совсем не тот результат

Чтобы виброрейка для стяжки бетонного пола получилась такой, как она должна быть, важно соблюдать все пункты инструкции

Процесс сборки электрической рейки проводится на ровной поверхности (стол, верстак) в указанной последовательности:

1. Изготовление ручек.

Из куска арматуры формируются 2 изогнутые ручки. При помощи сварки они крепятся к профилю. Можно усилить надежность соединения саморезами, ручки изолируют резиной.

2. Монтаж двигателя.

Мотор размещают по центру рамы. Так обеспечивается равномерная передача вибрации по всему каркасу. Двигатель крепится с помощью двух уголков к раме. Используются саморезы или сварка, последовательность бывает разной. Первый вариант предполагает, что уголки присоединяют к мотору, после чего эта конструкция монтируется на профиль. Во втором случае уголки фиксируются к раме, а потом на них устанавливается двигатель. Методы по своей сути равноценны. Мастер может сделать так, как удобно ему.

3. Крепеж виброустановки.

Важный момент – прочная фиксация кабеля (на раме или на ручках). Пускатель монтируется на моторе или на рукоятке. Аналогично собирается бензиновая виброрейка. Следует отметить, что все сварочные работы при желании заменяются болтовыми соединениями.

1. Рабочая часть виброрейки для домашнего использования в идеальном варианте составляет 2,5-3 м.

2. Мощности двигателя 1,5 кВт достаточно для уплотнения 20-сантиметрового слоя бетона.

3. Вместо металлического профиля вполне подойдут обыкновенные (3/4) или профильные трубы.

4. Наличие преобразователя частоты в конструкции рейки позволяет оптимально выбирать нагрузки.

5. Приваривать двигатель к раме не рекомендуется, так как это усложнит возможные ремонтные работы.

6. Тестируя собранное оборудование, не нужно наливать много раствора. На начальном этапе экспериментируйте на небольших участках. Так приспособиться к технике будет намного проще.

7. Слой бетона наливается выше на 3-4 см от отметки направляющей.

8. Шум двигателя вреден для органов слуха, поэтому используются беруши. Также следует работать в перчатках.

Способы исправления неровностей стяжки

• Выравнивание пола методом организации дополнительной стяжки
• Выравнивание с помощью настила из всевозможных плит
• Полное снятие полученного пола и заливка нового
• Шлифование и фрезерование бетонного основания

Первые два пункта не вызывают особых трудностей при их организации, однако существенно уменьшают высоту исходного помещения, что во многих случаях является неприемлемым. Также эти работы весьма продолжительны во времени, что дополнительно растягивает срок ремонта помещения. Описывать эти способы исправления нет никакой нужды, особых трудностей там нет.

Полное снятие кривой или неровной стяжки будет, безусловно, хорошим выходом из создавшейся ситуации. Однако сам процесс снятия, связанный с применением перфораторов или отбойных молотков, представляет собой весьма непростую задачу, связанную с определёнными трудностями. Шум, пыль, огромное количество мусора – это далеко не полный перечень проблем, возникающих в процессе снятия старого основания.

Шлифовка и фрезерование стяжки представляется наиболее приемлемым видом ликвидации последствий неверно выполненных работ.

Преимущества метода шлифовки и фрезеровки

Главным достоинствами шлифовки или фрезерования бетонного пола является то, что высота помещения остается прежней. При небольшой высоте потолков, данное качество является серьезным аргументом перед другими методами.

Скорость исправления стяжки – ещё одно достоинство этого способа. Все работы в небольших помещениях проводятся за один день и не удлиняют сроки ремонта. Проведение других видов работ в подобные сроки маловероятно. Необходимо отметить, что шлифовка стяжки применяется при небольших (до 5 мм) неровностях бетонного основания. При более серьёзной кривизне пола (свыше 5 мм), необходимо производить фрезерование пола.

Последнее, на что хотелось бы обратить внимание, это конечное качество полученных поверхностей. Строительные нормы и правила рекомендуют перепад высот под укладку покрытий для пола не более 2 мм на 2 погонных метра поверхности, и данный способ обработки поверхностей реализует это требование в полном объеме

Получается практически идеально ровная стяжка.

Мы рассмотрели практически все аспекты такой неприятной процедуры, как исправление кривой, неровной стяжки пола. Если пол сделан неправильно и не соответствует стандартам, то самый быстрый способ исправить это заказать выравнивание (нивелирование) бетонного пола у профессионалов.

Конструкция вибропресса для тротуарной плитки

Основные элементы:

• двигатель;
• рабочая площадка, на которой будут устанавливаться формы с цементным раствором;
• неподвижная рама — используется в качестве опоры для остальных элементов конструкции;
• пружины — их размер зависит от габаритов рабочей площадки и мощности двигателя.

Конструкция вибропресса.

Если планируется изготавливать горизонтальный вибропресс, между опорной конструкцией и подвижной столешницей располагают рессоры. В случае с вертикальным вибростолом верхняя его часть, где устанавливаются формы с цементным раствором, имеет длинные ножки, которые соединяются с подвесами, зафиксированными на основании. Для упрочнения предусматриваются ребра жесткости. Такая мера является необходимой при использовании двигателя существенной мощности для обеспечения работы крупногабаритной конструкции.

Разновидности

Принято различать две группы виброреек:

с электродвигателем;

с бензиновым двигателем.

Наиболее эффективными и удобными считаются бензиновые устройства. Они могут работать в полевых условиях, на площадках, удаленных от источников электропитания. Кроме того, у них нет кабеля питания, который приходится подвешивать на опоры.

Однако, электродвигатель не требует заправки горючим. Кроме того, он значительно легче, что позволяет управлять приспособлением с меньшими усилиями. Наконец, использование бензинового двигателя в условиях закрытых помещений невозможно, поскольку с выхлопными газами не справится ни одна вентиляционная система. В таких ситуациях единственным возможным решением становится виброрейка с электродвигателем.

Какой двигатель стоит на Вашей виброрейке?

БензиновыйЭлектрический

По конструкции рабочего органа виброрейки делятся на:

• плавающие. Они способны накрывать площадь до 3 м и воздействовать на слой бетона толщиной до 15 см. Плавающие виброрейки считаются самыми популярными из-за дешевизны и возможности управления одним человеком;
• двойные телескопические. Это две рейки, установленные на ребро и закрепленные параллельно на определенном расстоянии друг от друга. Они способны захватывать от 4 до 6 м, что позволяет применять их при обработке больших площадей;
• секционные. Эти приспособления используются только на крупных промышленных стройках. Рабочий орган представляет собой сборку из готовых ферм с плоским основанием, которые соединяются встык до нужной величины (максимальная длина составляет 25 м);
• рейки с направляющими. Рабочий орган опирается краями на две направляющие планки, обеспечивающие заданную толщину слоя. Эти конструкции способны обрабатывать заливки толщиной до 30 см;
• реверсивные. Нижняя часть рабочей планки слегка закруглена, что позволяет выравнивать плоскость в прямом и обратном направлениях;
• раздвижные. Они способны изменять ширину захвата благодаря раздвижным рабочим планкам в пределах 2,5-4,5 м. работают в комплекте с направляющими, а перемещение осуществляется с помощью тросов.

Несмотря на большое количество разновидностей, все эти приспособления выполняют одну и ту же работу.

Каждый вид виброреек предназначен для работы в определенных условиях и способен обрабатывать слой бетона заданной толщины. Использование слишком маломощной конструкции позволит получить качественную ровную плоскость, но не обеспечит ожидаемой плотности и прочности бетона.

Описание виброрейки Grost QVRM 110269

Эта бензиновая виброрейка стоит 29 467 руб. Она имеет сменный профиль и предназначается для одного оператора. Инструмент представляет собой оборудование для использования на строительных площадках. Модель имеет профиль из алюминия, который гарантирует оптимальное скольжение по поверхности раствора.

Накладки рукоятки способствуют удобной работе. Подножка в виде костыля облегчает процесс хранения устройства. Двигатель виброрейки работает на бензине АИ-92, рекомендованное масло – SAE 10W30. Расход топлива за час составляет 0,686 л. Длина реки равна 4,9 м. Работает устройство за счёт четырехтактного двигателя. Объем бака составляет 2 л. Эта плавающая виброрейка весит 17 кг, объем двигателя равен 37 м3. Двигатель – 139F, мощность устройства эквивалентна 1000 Вт.

Разновидности конструкций виброреек

Невзирая на простоту этого оборудования, виброрейки имеют несколько модификаций:

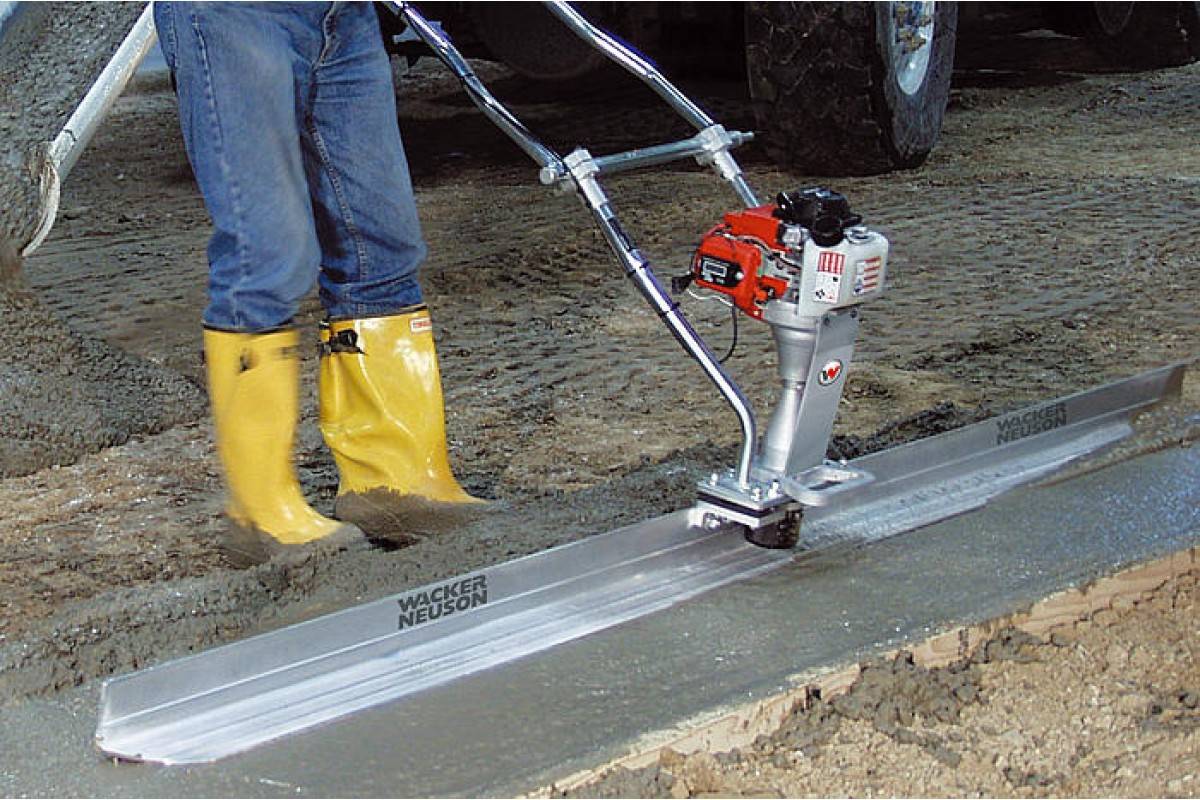

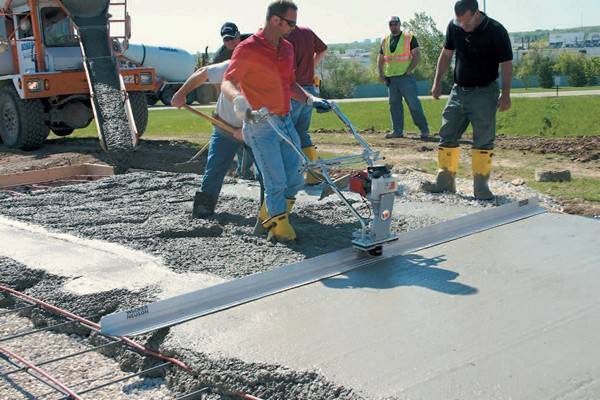

Виброрейка плавающая

Плавающая конструкция данного инструмента устанавливается непосредственно на бетонную поверхность и, совершая самостоятельное плавное продвижение, выполняет свое предназначение. Такие виброрейки для укладки бетона применяется для уплотнения смесей на глубину, не превышающую 18 сантиметров.

Управление плавающим оборудованием осуществляется одним человеком в силу легкости прибора и простоты в эксплуатации. Наиболее эффективна плавающая рейка для устройства гладкого наливного пола.

Виброрейка с направляющими

Виброрейка с существующими направляющими отлично справляется с бетоном толщиной слоя 300 мм. Высокая производительность этого оборудования обеспечивается оснащением его специальными направляющими необходимой длины и подходящей конфигурации.

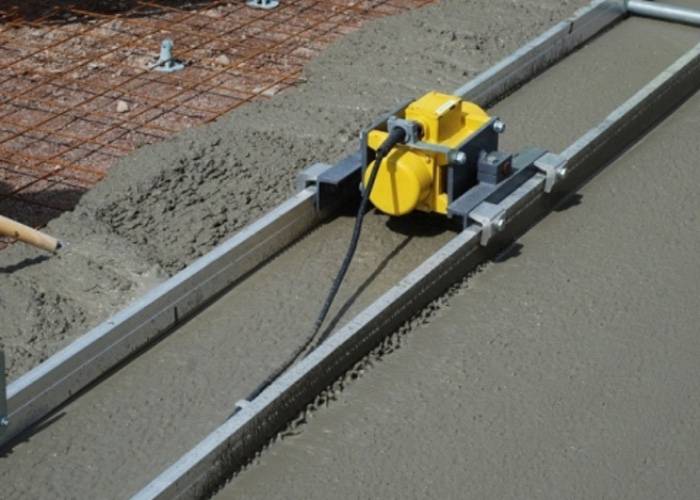

На фото – движение оборудования по заранее установленным «ограничителям»

Направляющие позволяют виброрейке удерживаться на поверхности бетона. Мощность такого инструмента позволяет качественно уплотнять раствор указанной толщины без привлечения погружных устройств.

Чтобы сделать виброрейку самому требуется не только кусок железа, но и познания подключения электрических приборов

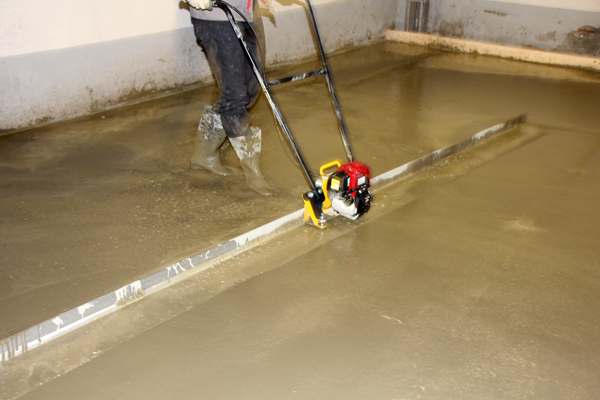

Виброрейки с реверсом

Из механизмов, работающих по направляющим, отдельным классом выделяются реверсивные устройства. Благодаря своей конструкции с закругленными краями, эти вибраторы действуют при движении в прямом и обратном направлении, что позволяет увеличить эффективность рабочего процесса.

Направляющие устанавливаются по уровню, что позволяет избежать неровностей залитого основания

Виброрейки раздвижные

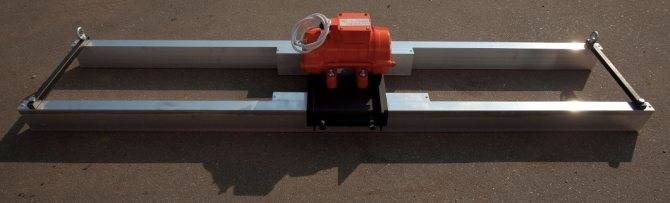

Отдельно следует отметить так называемые раздвижные рейки, которые изготавливаются из алюминиевых или стальных комплектующих.

Подобные телескопические конструкции позволяют регулировать рабочий «захват»:

Алюминиевые от 2,5 до 4,5 м.

Плюс алюминиевой конструкции – легкость

Стальные от 3,5 до 6 м.

Используя такое универсальное оборудование, вы можете выровнять бетонные полы, как в большом ангаре, так и на маленькой площадке, установив направляющие и габариты механизма в нужных параметрах. Виброрейка в этом случае выполняет уплотнение, и выравнивание бетонной смеси сразу на всей площади, и подтягивается вдоль обрабатываемой поверхности с помощью троса.

Секционные виброрейки

Следующий тип ручного вибратора достигает максимальной длины захвата:

• Оборудованные бензиновым приводом — до 15,5м.
• Пневмо- и электроприводные до 25 м.

Для удобства осуществления продвижения устройства по обрабатываемой площади их оснащают дополнительно гидравлическими лебедками и клапаном авто остановки при возникновении возможных препятствий к дальнейшему продвижению механизма.
