Влагомеры для древесины: нюансы использования приборов при выборе пиломатериала

Обзор гигрометров

Психрометры для измерения количества влаги в древесине применяются при исследовании материала в лабораториях, в цехах деревообработки и при производстве изделий. Крупные компании, добросовестно относящиеся к своему делу, проводят контроль качества сырья на всех производственных этапах. Для этого используют приборы с определенными характеристиками от разных брендов.

Игольчатые измерители

Электровлагомер ЭВ 2К (см. фото) по характеристикам соответствует требованиям ГОСТ 22261-76 и ГОСТ 24447-80. Это промышленный измеритель влажности, предназначенный для работы со всеми видами пиломатериалов из разных пород дерева. Кондуктометрическая модель старого образца работает контактным методом. Позволяет определять влажность при температуре воздуха +5–400 ˚C. Средняя цена прибора – 2000 р.

Влагомер KWB 0121-00 – китайский кондуктометрический прибор современного образца. Он способен измерять и анализировать состояние дерева, бетона и некоторых других строительных материалов. Его недостаток – низкий уровень проникновения в материал, как следствие – высокая степень погрешности. Функция автоматического отключения при бездействии продлевает срок службы батареек. Средняя цена – 2000 р.

Игольчатые древесные влагомеры Gann (Германия) применяются в цехах по сушке и хранению древесины. Разные модели проводят измерения на глубине от 5 до 40 мм в диапазоне от 5 до 50%. Выбор модели осуществляется, исходя из производственных потребностей предприятия. Цена от 120 до 440 евро.

Бесконтактные приборы

Влагомер строительных материалов ВСМ-1 – универсальный инструмент для определения уровня водонасыщения в дереве, камне, бетоне в процессе строительства и при ремонтных работах. В прибор можно занести 25 градуированных зависимостей, что снизит величину погрешности результата. Устройство широко применяется в лабораторных исследованиях. Средняя цена прибора высокая – около 35 000 р.

Бесконтактный влагомер hydrocondtroleasy – прибор отечественной сборки. Предназначен для быстрого измерения влажности в пиломатериалах по ГОСТ 16588. Устройство определяет количество влаги внутри крупных бревен и брусьев по всей длине. Работает с 7 группами пород дерева. При универсальности применения электровлагомер стоит сравнительно недорого – от 5800 р.

Приборы merlin (Австрия) предназначены для измерения влаги в древесине разной толщины: в бревнах, досках, паркете, со строганой и необработанной поверхностью. Выбор модели следует осуществлять, исходя из толщины проверяемых изделий. Универсальным можно назвать измеритель merlin HM8-WS25: глубина исследуемой поверхности до 40 мм, спектр анализа от 4 до 99%. Удобный сенсорный экран и понятный интерфейс делают использование прибора доступным любому контролеру. Стоимость влагомера – 37 000 р.

Прибор micro hydro control измеряет увлажнение неглубоких слоев, применяется на производстве мебели, отделочных материалов из древесины, паркета, дверей из массива. Устройство способно анализировать 23 вида древесины. Компактные размеры влагомера (см. фото) и невысокая цена (около 3000 р.) – главные его преимущества.

Измеритель влажности дерева МГ4У – универсальный прибор для определения состояния сыпучих и твердых строительных материалов. Это влагомер для опилок, щебня и других сыпучих материалов, а также твердых изделий. Программное обеспечение соответствует нормам ГОСТ 21718 и ГОСТ 16588. Прибор внесен в Госреестр. Цена – около 43 000 р.

Прибор МГ4Б оснащен 13 градуировочными зависимостями твердых материалов из камня разной плотности и 15 алгоритмами на древесину. По характеристикам схож с МГ4У, адаптирован для работы с твердыми материалами. Цена 32 000 р.

Измерители бренда ADA ZFM предназначены для дерева твердых и мягких пород, гипсокартона, кирпичной кладки. Рабочая поверхность находится на задней стороне прибора. Диапазон измерения – 0–100% влажности, точность измерения ±4%. Стоимость изделия 2200 р.

Преимущества применения и виды влагомеров

Использование компактного устройства имеет свои неоспоримые преимущества, главное из которых – высокое качество анализа. Стоят такие приборы сравнительно недорого, и при обращении с ними вы не испытаете никаких затруднений.

Для работы влагомеру требуется только батарейка

Что можно записать ему в минус? Ну, разве что, необходимость делать щупом маленькую дырочку в исследуемом материале. Это может быть затруднительно, если вы задумали, например, проверить готовое изделие из дорогостоящей древесины. Придется искать незаметное место для проведения анализа. Ну и ещё один несущественный недостаток – устройство не даст точных сведений о влажности менее 4%. Хотя, если есть 4% – то это нормальный показатель.

Влагомеры выпускаются в разных вариантах в зависимости от принципа проведения анализа

Игольчатые влагомеры для измерения влажности древесины

Подобные устройства активно применяются в профессиональной деревообработке. Измерение влажности происходит в толще материала на глубине до 4 см. Диапазон работы прибора – от 5 до 50%.

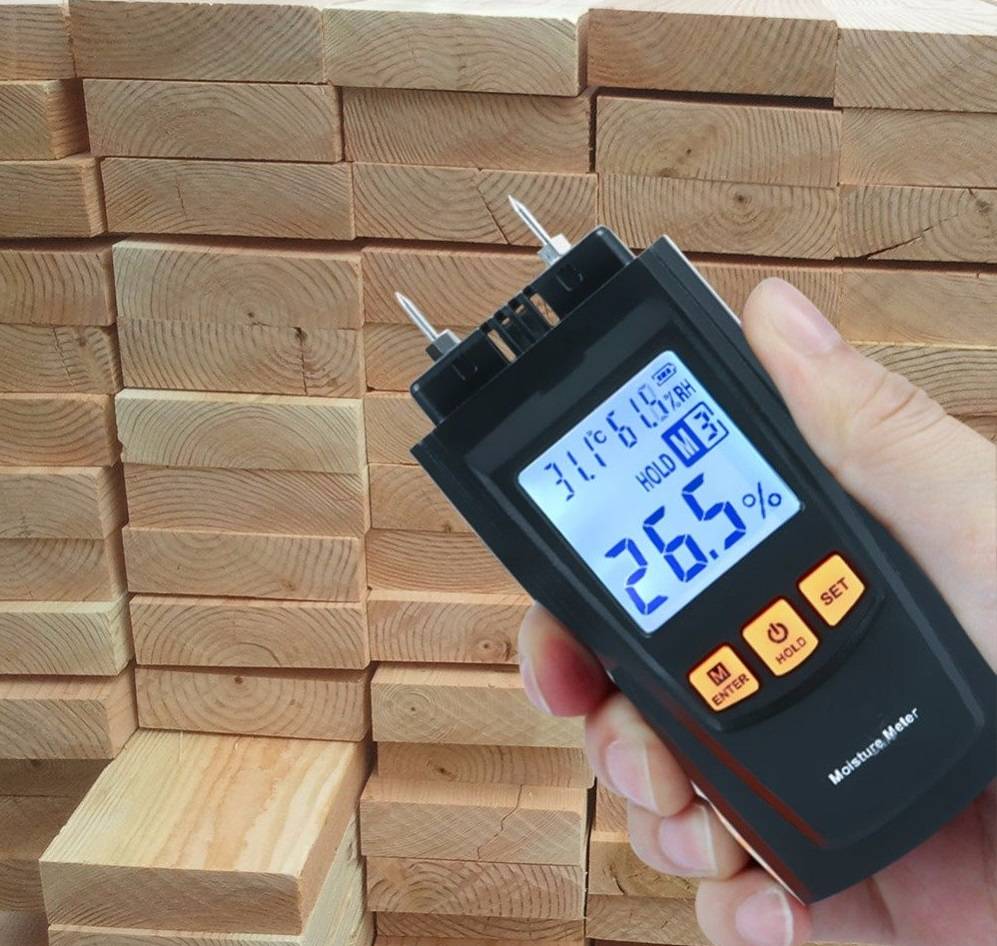

Игольчатый измеритель влажности

Влагомеры для поверхностного анализа

В подобных приборах щупы имеют небольшую длину. Это компактные устройства для карманного ношения бытового назначения. С их помощью легко замерить влажность доски.

Глубина проникновения щупа – до 1 см

Влагомеры древесины для глубинных измерений

Глубинные приборы покажут состояние бруса, бревен и толстых досок. Их используют и для определения влажности щепы и опилок, используемых в производстве прессованных плит. Главная проблема в использовании этого профессионального устройства – хрупкость длинной иглы.

Для того, чтобы не сломать иглу, во время анализа требуется определенная сноровка

Поверхностные или диэлькометрические влагомеры

Современны разработки позволяют исследовать содержание влаги в предметах, не нарушая их целостности. Именно так работают диэлькометрические измерители влажности. Бесконтактные влагомеры древесины просто накладывают на изделие сверху, не повреждая его целостности. Это очень удобно, если нужно провести анализ мебели или паркета из дорогостоящих пород.

Подобным прибором можно измерить влажность фанеры и ламината

Принцип действия устройства

До появления электронных влагомеров уровень влажности определяли по ГОСТу. Это длительный и трудоемкий процесс, которых давал точные показатели только при строгом соблюдении алгоритмов исследования. Недостаток метода – сложности для получения значения.

Влагомеры предназначены для почти мгновенного определения влажности материала. Принцип работы приборов основан на измерении удельного электрического сопротивления дерева. Этот параметр меняется в зависимости от количества воды в структуре материала, на что и реагирует устройство. Измерители рассчитывают степень влажности с погрешностью от 0,5 до 4% по нескольким параметрам:

1. Локальные замеры. В одном стволе на разных участках уровень насыщения влагой отличается. Чтобы снизить неточность, замеры осуществляют в нескольких местах заготовки.

2. Разная плотность у пород. Хвойные и лиственные деревья имеют разные характеристики. Например, по плотности. Учесть эту особенность могут многие влагомеры, в программное обеспечение которых включена функция идентификации породы.

Безусловное преимущество применения прибора для измерения влажности перед методом ГОСТ – сохранение целостности изделия.

MetronX » Особенности и критерии выбора влагомера для древесины

Влагомер для древесины — уникальный прибор, не имеющий аналогов. Это единственный в своем роде помощник на лесозаготовке, на производстве продукции из дерева. Показатель влажности может существенно повлиять на свойства готового деревянного изделия. Ниже рассмотрим насколько он удобен в сравнении в предыдущими методиками и каков на сегодняшний день хороший влагомер для дерева.

До влагомера

До появления устройства влажность древесины измеряли по принятому стандарту ГОСТ. Его алгоритм таков: кусок древесины взвешивают, помещают в сушильный шкаф на определенный срок (от суток), потом снова взвешивают. На разнице результатов определяется показатель влажности. В плюсах данной методики — высокая точность, в минусах — долгий период ожидания результата и невозможность измерить показатели на готовом изделии.

Принцип работы влагомера, виды

С появлением влагомера в массовом потреблении ситуация меняется. Теперь достаточно приблизить прибор или погрузить в древесину иголки, чтобы узнать показатель влажности.

Принцип его работы прост, он выводит результат на основе замера удельного электрического сопротивления дерева.

Можно выделить два вида устройства: игольчатый и бесконтактный. Первый отличается тем, что имеет две металлические иглы, которые следует погрузить в древесину под прямым углом. Они участвуют в создании электрического напряжения между материалом и прибором. Результат сразу высвечивается на экране, сверившись с таблицей, мы имеем готовые данные. Удобный и недорогой прибор.

Недостатки у кондуктометрического влагомера тоже есть. К примеру, необходимость дырявить материал, невозможность измерить показатель влажности менее 5%.

Бесконтактный влагомер достаточно включить и приблизить к дереву. На нем желательно заранее выбрать вид древесины. Он прост в применении, выдает точные результаты. Минусом можно назвать стоимость выше аналога, но функционал вполне ее оправдывает.

Особенности и дополнительные функции

Многие влагомеры обладают рядом особенных функций, которые будут очень полезны в работе. К примеру:

Хранение значения показателей. Устройство запоминает предыдущие результаты и при измерении уровня влажности в нескольких областях древесины, можно вывести среднюю величину. Еще лучше, если аппарат сам ее высчитывает. Кроме того, он может фиксировать максимальные и минимальные полученные значения;
Приборы, имеющие встроенную функцию замера показателя влажности воздуха, могут высчитывать тренд. Это значение выводится за сутки работы и показывает сравнительную информацию

По ней можно сделать вывод: положительный тренд или отрицательный;
Замеры влажности воздуха в помещении понадобятся и при обработке каких-либо особых пород древесины, когда это важно.

Таким образом, мы рекомендуем:

• Во-первых, пользоваться влагомером. Это удобно, бережет время и позволяет узнавать результат в режиме реального времени;
• Во-вторых, выбирать прибор, оценив сферу применения. Так можно сориентироваться какой вид влагомера нужен. Если вы производите мебель из дерева или сувениры, то протыкать материал игольчатым будет нецелесообразно. Если же на простую лесозаготовку нужен прибор, то переплачивать за бесконтактный не стоит;
• В-третьих, нужно подбирать функционал согласно потребностям производства. Если данные о средних величинах или намечающемся тренде важны (к примеру, требуется проконтролировать поставщика материала) тогда следует приобрести прибор с дополнительной функцией запоминания.

Выбирайте приборы, способные ускорить работы, придать им новый ритм, цель развития. Берегите свое время и наполняйте его смыслом!

www.metronx.ru

Игольчатый влагомер

Используется кондуктометрический метод измерения – прибор измеряет силу тока, протекающего между иглами-электродами, внедренными в древесину. Схема прибора простая, включает: источник питания, заостренные электроды, величина тока в цепи измеряется микроамперметром. Иглы-электроды имеют размер от 15 до 25 мм, изготавливаются из твердого металла, в нерабочем положении закрыты защитной крышкой. Расстояние между электродами определяют разработчики приборов.

Прибор определяет содержание влаги в процентном отношении, результат отражается на дисплее и не требует пересчета. Продолжительность одного изменения не превышает 5 секунд. Особенностью контактных моделей является ограниченный диапазон применения: максимальная точность достигается при влажности от 7 до 30%, при больших значениях погрешность значительно возрастает. На точность измерений с использованием игольчатых влагомеров оказывает влияние порода дерева. Рекомендуется использовать для проведения измерений на древесине, не подвергавшейся химической обработки.

«СЕМ DT-125H»

Правила определения влажности пилопродукции с применением кондуктометрических влагомеров установлены ГОСТ 16588-91 и согласованы с системой международных стандартов ISO. Замеры проводятся в разных местах заготовки: первое – на расстоянии 0.5 м от торца, последующие – через каждый погонный метр. Иглы вводятся вертикально на всю длину, линия, соединяющая иглы, должна быть параллельна или перпендикулярна волокнам древесины. Устройство широко применяется при работе с пиломатериалом: доской, брусом, блок-хаусом, не теряющим товарный вид после прокалывания.

1. «МЕГЕОН 20502», Россия,
2. «ADA ZHT 125», Гонконг,
3. «СЕМ DT-125H», Китай.

«Condtrol Hydro-Tec»

Принцип действия бесконтактных приборов основан на измерении среднего значения диэлектрической проницаемости (коэффициента изоляции) микроволновым способом. Вода обладает высокими токопроводящими свойствами. При помещении исследуемого образца в наведенное электромагнитное поле, образуется высокочастотный ток. Величина тока пропорциональна влажности среды. В бесконтактных влагомерах используют генераторы 3-30 МГц. В высокочастотную цепь включен конденсатор, скорость разряда конденсатора зависит от диэлектрической проницаемости среды. Прибор производит достаточно сложные вычисления, имеет встроенный микропроцессор. По сложности устройства бесконтактный влагомер превосходит игольчатые влагомеры.

«МЕГЕОН 20610»

Микроволновой способ универсален, может использоваться для определения влаги в различных материалах. Это может быть дерево, фанера, гипсокартон, бетон, кирпич, штукатурка или цементная стяжка. Результаты измерений зависят от породы древесины и свойств измеряемого материала. Современные бесконтактные влагомеры имеют в меню опцию по выбору породы древесины и типа материала.

Для проведения измерений датчик прибора прижимается к поверхности с усилием 1.0-1.5 кг, измерение производится в течение 10-15 секунд. Диапазон измерения влажности от 4 до 85%, глубина сканирования – 20-30 мм.

В ТОП-3 популярных моделей входят:

1. «Condtrol Hydro-Tec», Россия,
2. «МЕГЕОН 20610», Россия,
3. «Testo 635-2», Германия.

Проверка и калибровка влагомера

В большинстве случаев недавно купленные приборы при измерении уровня влажности допускают существенную погрешность. Это может происходить, потому что при транспортировке они подвергались тряске. Если вы стремитесь к получению наиболее точных данных, то после покупки необходимо осуществлять проверку влагомеров. Сделать это можно, используя другой, отстроенный прибор.

Некоторые виды влагомеров продаются уже калиброванными, но некоторые, например, гигрометры, нужно после покупки настраивать самостоятельно или с помощью специалистов.

Некоторые приборы оснащены специальными винтами, которые позволяют передвигать стрелку, а некоторые приходится разбирать, чтобы сдвинуть шкалу. Но для осуществления правильной калибровки, нужно знать, какова влажность помещения на самом деле. Для этого можно, как уже говорилось выше, использовать точно настроенный влагомер, но если его у вас нет, нужно поместить прибор в среду, влажность которой известна, и отрегулировать его. Для этого существует два способа:

• Способ №1: заверните влагомер в мокрую ткань и положите в полиэтиленовый пакет. Влага будет испаряться и, т.к. пространство замкнутое, влажность в течение часа достигнет 96%. Когда это произойдет, показания прибора перестанут меняться. После этого можно приступить к калибровке.
• Способ №2: этот метод более сложный, но зато позволяет настроить прибор более точно. Насыпьте в блюдце поваренную соль и подливайте понемногу воды до тех пор, пока она полностью не растворится. Должен получиться высококонцентрированный раствор. После этого возьмите герметично закрывающийся ящик и положите в него блюдце с солевым раствором и настраиваемый влагомер. На этот раз ждать придется не 1, а 8 часов. Влажность среды, в которую помещена соль в такой концентрации, по истечении этого времени достигнет 75%. Когда это произойдет можно достать прибор и выставить значение на эту цифру.

Используя любой из описанных методов необходимо помнить, что как только вы достаете влагомер из изолированной среды, его показания сразу же начинают меняться в соответствии с той обстановкой, в которую он попал. Поэтому выставить значение стрелки нужно как можно быстрее. Чем скорее вы это сделаете, тем точнее будет результат его работы.

Разновидности

Игольчатый

Щупы вводят на 2 – 3 миллиметра в древесины. Прибор замеряет сопротивление между ними, обрабатывает полученную информацию и выводит ее на экран.

Этот тип гигрометра обладает целым рядом преимуществ:

• цена – относится к наиболее недорогим вариантам;
• надежность – очень редко выходит из строя и сохраняется работоспособность в течение продолжительного времени;
• относительная точность – в большинстве случаев показания достоверны и соответствуют действительности;
• универсальность – с помощью контактных приборов можно замерять влажность не только на древесине, но и на других материалах (например, кирпиче, бетоне).

Недостатков три:

• Первый – необходимость повреждать исследуемый материал. Если дерево используют для строительства, ничего страшного в этом нет. А вот если для мебели или декора, такое повреждение нежелательно.
• Второй – прибор может измерять влажность не выше 4 %. Ведь если дерево суше этого показателя, оно обладает очень высоким сопротивлением. А значит, достоверно измерить влажность не получится. Между тем, иногда это необходимо – например, при изготовлении мебели из некоторых пород древесины.
• Третий – невозможность измерений в условиях отрицательной температуры воздуха. Дело в том, что замерзшая вода хуже проводит электричество. Таким образом, сделать вывод о влажности дерева на морозе с помощью получения информации о его сопротивлении нельзя.

Бесконтактный

Более современный вариант прибора. Использует для исследования дерева ультразвук, который может самостоятельно генерировать. Под действием звуковых вол материал начинает вибрировать.

При этом частота колебаний дерева зависит от степени его намокания. Колебания считываются и обрабатываются. На основе полученных данных рассчитывается степень влажности материала.

В отличие от игольчатого прибора, ультразвуковой не требует повреждать древесину – достаточно поднести к ней сканер. Погрешность в показаниях очень низкая – не более 1 % — 2 %. Возможно исследование почти сухого материала. Допускается работа на морозе до – 5 о — 7 о С.

В этой категории представлены влагомеры для древесины. Все они отличаются друг от друга внешним видом, размером, ценой и набором характеристик. При этом такие модели дают возможность контролировать влажность дерева, высокие значения которой могут привести к растрескиванию и деформации ценного материала.

Condtrol Hydro-Test

Condtrol Hydro-Test – это лучший прибор для измерения влажности древесины. Помимо этого материала, он может определять аналогичный параметр у бетона, кирпича, штукатурки, растворной стяжки. Такая универсальность, дополненная невысокой стоимостью, делает прибор одним из наиболее покупаемых в России.

Аппарат определяет влажность дерева в пределах от 6 до 44%. Это довольно широкий диапазон, которым могут похвастаться далеко не все приборы из данной категории. Среди других положительных моментов отмечают компактность и малый вес. Благодаря этому пользоваться влагомером становится максимально комфортно.

• Доступная цена
• Универсальность
• Широкий диапазон измерений
• Компактность

Медленно работает

KWB 0121-00

Этот аппарат из средней ценовой категории является универсальным. Он с высокой точностью определяет влажность не только в древесине, но и в различных строительных материалах. В качестве источника питания KWB 0121-00 использует батарейки типа AAA, ресурса которых хватит на несколько недель активного использования прибора.

Главным преимуществом устройства является большое количество дополнительных функций. Среди них пользователи особо выделяют автовыключение, возможность измерения температуры, а также определение остаточного заряда батареи.

• Универсальность
• Высокая точность
• Малый расход энергии
• Хорошая цена
• Много полезных функций

Хрупкий корпус

CMT DMM-001

Компактный влагомер весит всего 86 г. Благодаря этому строители и работники деревообрабатывающей промышленности могут всегда носить его в кармане рабочей одежды. Модель имеет прочный влагозащищённый корпус, который не боится незначительных механических воздействий и резких перепадов температур. Данный аппарат измеряет влажность дерева, бетона и гипсокартона. Для первого материала его рабочий диапазон составляет 5–50%, а для оставшихся двух – 1,5–33%. Погрешность измерений составляет всего 0,3%.

• Небольшой размер и вес
• Влагозащищённый корпус
• Широкий диапазон измерений
• Минимальная погрешность

Немного завышенная стоимость

Бесконтактные гигрометры

Постоянная необходимость определения влажности сопровождает процесс производства плит из стружки и древесных волокон, расположенных хаотично или упорядоченно. Для этих целей удобны бесконтактные влагомеры древесины, которые устанавливают над транспортерными лентами. Устройства могут определять концентрацию молекул воды посредством сканирования материала ультрафиолетом или микроволновым излучением.

Ультрафиолет предоставляет максимально точные значения для изделий, находящихся при комнатной температуре. Если продукция еще не остыла после технологической термообработки, показания влаги могут быть весьма приблизительными.

Определение с помощью микроволнового излучения нечувствительно к температурам, но изначально обеспечивает менее точные значения концентрации влаги.

Рекомендации по выбору

Влагомеры бывают разных типов. Ведь измерять уровень влажности приходится в таких материалах, как штукатурка, воздух, дерево, кирпич, гипсокартон, зерновые культуры и многие другие. В зависимости от конструкции и устройства, они подразделяются на следующие виды:

1. Игольчатые приборы (кондуктометрические). Влагомеры оснащены короткими тонкими электродами. Для измерения их погружают в изучаемый материал. Преимуществом является малый вес и компактный размер. Прибор имеет высокую точность. Однако использовать его можно только при положительных температурах. Чаще всего изделие эксплуатируется в деревообрабатывающей сфере.
2. Глубинные приспособления имеют большие размеры. Они оснащены игольчатым щупом. Он проникает в текстуру древесины и определяет наличие в ней влаги. С прибором нужно очень аккуратно обращаться. При небрежном отношении можно сломать щуп, который дорого стоит.
3. Бесконтактные устройства пользуются успехом у потребителей. На измеряемую поверхность устанавливается приспособление. Оно пересылает информацию на блок управления. Данный тип влагомеров имеет другую конструкцию и принцип действия. Он не разрушает измеряемую поверхность.

Многие изделия выпускаются с дополнительными функциями. В определенных ситуациях полезными могут оказаться следующие опции:

При измерении влажности в больших объемах материалов можно сделать средний показатель. Для этого работник снимает несколько значений прибора с разных образцов

Устройство выдает конечный результат по средним данным.
В некоторых случаях во время снятия показания влажности требуется брать во внимание нагрев окружающего воздуха. Поэтому многие модели оснащаются термометрами

Это опция помогает вовремя изменить микроклимат внутри здания.

Не все работы требуют достоверного замера температуры и влажности. Однако при выполнении некоторых операций очень важна высокая точность прибора. Погрешность чаще всего колеблется от 0.1 до 5%. Для работы в домашних условиях подойдет влагомер с показателем 1-3%. В деревообрабатывающей отрасли и строительстве требуются приспособления с погрешностью до 0.5%.
