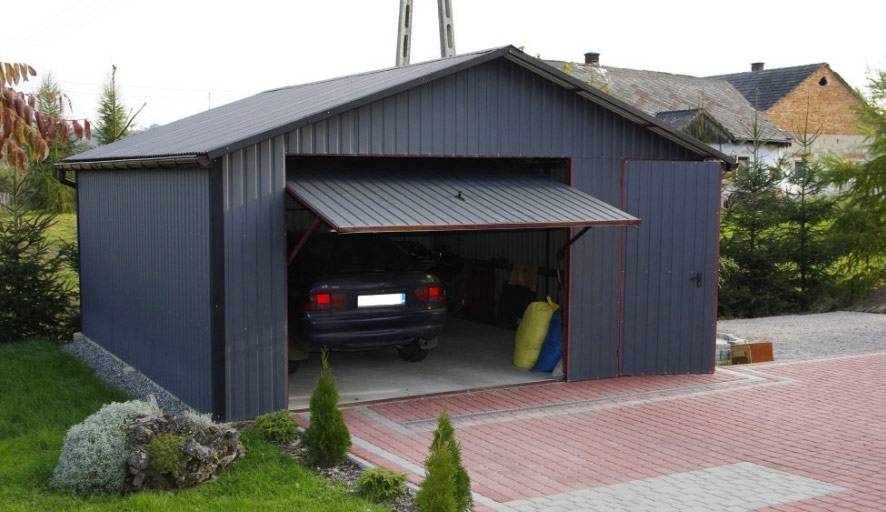

Подъемные ворота для гаража

Выбор материала

Каркас из профильных труб

Для изготовления каркаса подъемно-поворотных ворот своими руками, готовят деревянные бруски разного размера. Понадобятся пиломатериалы сечением 12 х 10 см (коробка) и 10 х 10 см (крепление на потолке).

Другие материалы:

  • металлическая полоса шириной 40 мм, толщиной 2,5 – 3,0 мм;
  • уголки для изготовления рамы № 3,5 со стенкой 4,0 мм;
  • уголки для направляющих полозьев № 4, стенка 5,0 мм;
  • швеллер для кронштейна №8, толщина 5,0 мм;
  • пружина с внутренним сечением 3 см;
  • металлическая арматура диаметром 8 – 10 мм (для регулировки натяжения).

Направляющие полосы представляют собой профили, которые крепятся к проему с помощью подвесов. Различают вертикальные и горизонтальные элементы. Первый вид используют, когда высота гаража и притолоки в 2 и больше раз превышает размер проема.

Пружинные механизмы используют для равновесной балансировки тяжелых полотен ворот, открывающихся вверх своими руками. Используют торсионные рычаги и пружины растяжения. Первые ставят на промышленных объектах, а вторые применяют в частном строительстве.

Понадобится материал полотна и электропривод для автоматической работы ворот. Для собственноручного изготовления подойдет деревянный щит, отделанный сверху листами металла или сэндвич панелями. Для теплоизоляции используют пенопласт, экструдированный пенополистирол, изолятор в матах.

Монтаж направляющих на проём

При установке направляющих важно соблюсти вертикаль и горизонталь

Монтаж подъёмных ворот начинают со сборки и установки направляющих, которые крепят с внутренней стороны проема

Важно соблюсти вертикаль и горизонталь, так как любое отклонение от них станет препятствием для свободного движения секций при открывании и закрывании ворот. Во время монтажа желательно использовать лазерный уровень

Этапы работ:

  1. От уровня пола по направлению вверх отмеряют 100 см и ставят отметки на боковых стенках проема.
  2. С помощью болтовых соединений собирают раму из несущих профилей.
  3. Вставляют уплотнитель в пазы профилей.
  4. В угловых точках, в местах перехлёста уплотнительных лент, излишки иссекают острым ножом.
  5. Для придания раме устойчивости и соблюдения её геометрических параметров в нижней части крепят временную монтажную перемычку.
  6. Устанавливают раму вплотную в проём.
  7. В местах ранее сделанных отметок на высоте 100 см. фиксируют профили струбцинами.
  8. Крепят раму к стенкам и притолоке анкерами или дюбелями, предварительно проверив соответствие положения профилей вертикали и горизонтали.
  9. В верхних угловых точках вертикальных стоек крепят ролики.

Преимущества и недостатки подъемных ворот

Распашные гаражные воротахранениеоткатной механизм

Подъемные гаражные ворота вобрали в себя преимущества и распашных, и откатных механизмов:

  • ворота при открытии оказываются под потолком, потому не надо предусматривать место ни рядом с гаражом, ни сбоку. Конструкция не отнимает полезное пространство;
  • отличные противовзломные качества;
  • хорошие теплоизоляционные качества, так как большинство полотен изготавливается из сэндвич-панелей;
  • достаточное разнообразие цветов и дизайна. Поверхность может быть гладкой и рельефной, иметь металлические декоративные вставки или  имитировать структуру дерева.

Минусы гаражных ворот, открывающихся вверх:

  • подъемный механизм “съедает” от 10 до 25 сантиметров пространства над проемом;
  • при ручном управлении уменьшается высота проема. Уменьшение незначительное, но все же его стоит учитывать.

Нюансы крепления и меры защиты

Суммируя вес всех элементов гаражной конструкции с калиткой, следует понимать, что результат получится внушительный. Поэтому следует позаботиться о беспрепятственном открытии ворот. Монтаж конструкции идет на шарниры, облегчить их движение способны подшипники.

Расположение петель также имеет значение. Внешнее крепление не отличается надежностью, гораздо практичней поставить петли изнутри. Если шарниры находятся снаружи, необходимо продумать дополнительные меры защиты, чтобы гаражные ворота не упали при попытке срезать петли.

Важным моментом обустройства калитки для гаража своими руками является подбор замков. По своим конструктивным особенностям и способу установки запорная система бывает:

  • встроенной (врезанной);
  • навесной;
  • накладной;
  • раздвижной.

Важно! Внимание заслуживает не только замок, но и способ крепления к гаражным воротам. По правилам безопасности, точки фиксации изнутри не должны быть видны снаружи

Актуальным вариантом считаются накладной или врезной защитный механизм. Поэтому, если ворота с калиткой оснащены навесным экземпляром, его лучше заменить усовершенствованной моделью.

Стандартные размеры

Если говорить о стандартных размерностях, то можно определиться только с типовой высотой самих гаражных ворот и с высотой панелей подъемно-секционного типа. Связано это с тем, что ширина створки сильно варьируется, в зависимости от того, для какого гаража она приобретается. Есть одинарные гаражи, а есть двойные и это значительно влияет на ширину.

Высота полотна створки обычно равна 2.3 м. Подобная размерность считается стандартной для гаражей, высота потолков в которых редко превышает этот показатель. Размер в 2.3 м учитывает и поправку на хранение самого полотна в сложенном виде, равную 20 см. Поэтому, даже открыв ворота, находиться в гараже будет комфортно, ведь высота потолков в таком случае составит 2.1 м.

Если ворота оснащаются калиткой, то ее размеры тоже являются типовыми

Стоит обратить внимание, что подобные конструкции будут отличаться от типично принятых в силу того, что расцениваются как для подсобного помещения. Так, размерность двери в гараж, прорезанной в створке, составит 60х190 см или 70х190 см. Приемлем и тот, и тот вариант

Окончательное решение о ширине двери остается за производителем

Приемлем и тот, и тот вариант. Окончательное решение о ширине двери остается за производителем.

Что касается окон, то стандарта для них нет, ведь стеклянные вставки часто применяются в декоративных целях. Стекольчатые вкрапления могут быть витыми, сложной формы, а не просто прямоугольными.

Это обусловлено тем, что только так может быть подобран оптимальный вариант, который максимально хорошо защитит постройку от проникновения. Кроме того, эксклюзивные ворота будут смотреться наиболее выигрышно, поскольку их можно будет стилизовать под существующий экстерьер.

Чем выгодны подъёмные ворота

Подъёмные ворота представляют собой металлическое полотно, размеры которого соответствуют габаритам проёма, оснащённое специальным механизмом. Он обеспечивает смещение полотна по направлению вверх и вниз. В открытом положении оно фиксируется под потолком.

Конструкции этого типа имеют несколько преимуществ:

  • отсутствует риск задевания створок при въезде и выезде;
  • исправно работают независимо от того, какой высоты сугробы с внешней стороны ворот;
  • управляются дистанционно;
  • облагораживают строение, придают ему современный и стильный вид.

Есть и недостатки:

  • затруднена установка в строениях с низким проёмом;
  • по причине большой площади обладают высокой парусностью;
  • нижний торец металлического полотна при открывании подается вперёд, что требует выдерживания безопасной дистанции от автомобиля до проёма гаража;
  • занимают большую площадь под потолком;
  • сложный монтаж, требующий тщательного выполнения замеров и кропотливой сборки.

В металлическом полотне подъёмных ворот можно сделать калитку, что повысит степень удобства эксплуатации гаража. Возможны несколько вариантов автоматизации процессов открывания-закрывания подъёмных ворот. Выбор механизма и способ управления им – первое, о чём должен задуматься автовладелец, решивший модернизировать свой гараж.

Материалы для изготовления конструкции

Сэндвич панели хорошо удерживают тепло в помещении

Материалы выбирают в соответствии с механизмом открывания и типом ворот. Если дверь складывается из сэндвич-панелей, их стыкуют так, чтобы не завальцовывать одну с другой для исключения промерзания на соединениях. Сэндвич-панель — это соединенные стальные листы, между которыми укреплен теплоизолятор в виде вспененного пенополиуретана.

Толщина элементов колеблется от 9 до 45 мм. Выпускают одинарные плиты без утепляющей прокладки, но они не пользуются популярностью. Сэндвич-панели изготавливают с рисунком, имитирующим гофру, филенку, микроволну; с текстурой, напоминающей древесину вишни, дуба, березы, мрамор, апельсиновую корку.

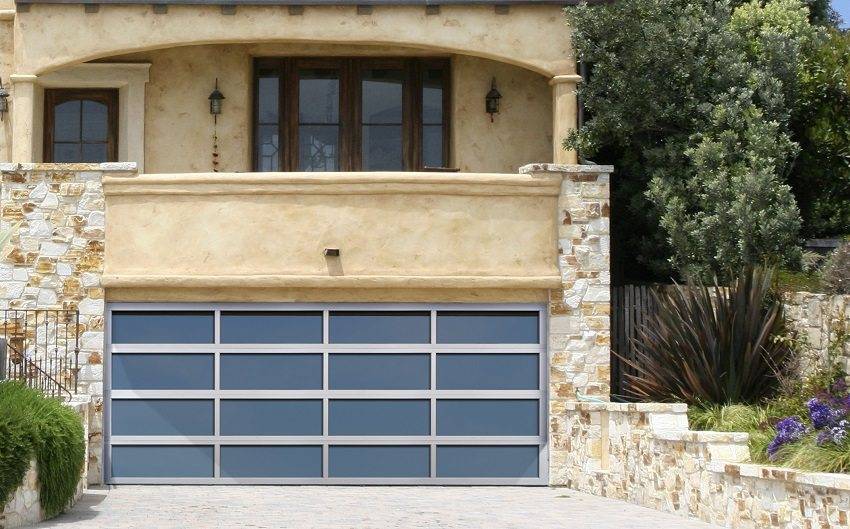

Для панорамных полотен используют алюминиевые профили со вставками из сплошного поликарбоната с повышенными противоударными характеристиками. В подъемных секционных воротах в гараж панорамные плиты сочетают с установкой сэндвич-плит. Алюминиевый прокат и заполнение можно покрасить в разные цвета в соответствии с каталогом RAL.

Отличительные черты конструкции

Подъемные ворота в гараж отличаются тем, что для их работы устанавливаются усиленные подъемные приводы, которые могут быть нескольких видов. На сегодня выделяют такие типы механизмов:

Шарнирно-рычажное устройство.

Оно способно открывать сплошную створку благодаря встроенным роликам, пружинам и рычагам. Этот тип оборудования является наиболее распространенным и подавляющее большинство автовладельцев оборудуют свои гаражи воротами именно на его основе. Принцип действия предельно прост.

По краям проема устанавливаются угловые направляющие, которые укрепляются под потолком. Воротное полотно приводится в движение благодаря пружинам и рычагам на нижней его части по бокам.

Открывая такие подъемные гаражные ворота, створка плавно передвигается на роликах, которые закреплены в ее верхних углах.

Подъемные ворота в гараж

Устанавливая такую систему своими руками, следует уделить особое внимание точности регулировки направляющих по горизонтали и вертикали. Также учитывайте, что пространство от проема до потолка должно составлять не менее 30 см, а до стен – около 45 см. Автоматический привод в этом случае устанавливается на потолке и отворяет полотно с помощью троса, одна сторона которого крепится к створке, а другая к самому приводу

Этот трос располагается в металлическом профиле, который также крепится в подвесном состоянии на кронштейнах к потолку

Автоматический привод в этом случае устанавливается на потолке и отворяет полотно с помощью троса, одна сторона которого крепится к створке, а другая к самому приводу. Этот трос располагается в металлическом профиле, который также крепится в подвесном состоянии на кронштейнах к потолку.

Система противовесов. Этот тип механизма используется в основном в промышленных целях, для отворения массивных ворот. Зачастую такими воротами оборудованы большие гаражи для автобусов.

Принцип функционирования заключается в том, что гаражные ворота отворяются специальными весовыми брусками, которые по массе чуть больше веса самой створки.

Так, к нижней части воротного полотна крепится один край лебедки, которая пропускается через механический блок на потолке и ко второму ее концу прикрепляется противовес.

При открытии ворот противовес опускается, а при закрытии поднимается. Для большей наглядности принцип работы системы приведен на схеме ниже.

Схема привода подъемных ворот

Гидравлические приводы. Такие механизмы наиболее практичны и легки в эксплуатации, однако, самые дорогие. Своими руками соорудить такую систему будет очень сложно, но комплекты приводов можно приобрести в специализированных магазинах.

Здесь все просто: два мощных привода крепятся с двух крайних боков внутренней стороны воротного полотна, а гидравлические трубки, которыми они оснащены, монтируются во внутренней части проема. Важным фактором для этого устройства является правильный уход. Нужно постоянно следить за плавностью работы приводов.

Если обнаружатся малейшие затруднения, следует смазать гидравлические трубки специальным маслом. Гаражи с таким механизмом надежно защищены, поскольку в приводах применяются технологии, которые практически исключают возможность взлома.

Подъемные ворота оформленные под дерево

Определившись с подходящими для вас подъемными механизмами, стоит подумать о том из какого материала можно изготовить ворота в гараж. Лучше, конечно же, остановить выбор на изделии из металла.

Металлические ворота прослужат дольше, в отличие от изделий из дерева, которые меньше защищены от факторов внешней среды и подвержены риску появления грибка.

Однако в этом случае следует понимать, что вес металлических ворот должен быть соизмерим с мощностью подъемной системы. Идеальным вариантом в этом плане являются гаражные подъемные конструкции из профнастила.

Типы по способу управления

Управление может быть механическим или автоматическим.

Механический способ

Ручное управление. Механизм крепится к наружной стене гаража. В стандартных моделях имеет две кнопки, которые отвечают за открытие и закрытие. Чтобы поставить автомобиль в гараж, потребуется выходить из нее.

Автоматический

Основное условие подключения и полноценного функционирования ‒ наличие постоянного электрического тока.

Для снятия блокировки требуется получить сигнал с пульта или нажать кнопку на панеле в гараже. При сбоях с электричеством сделать этого не выйдет.

Можно решить эту проблему несколькими способами:

  1. Установить дополнительный источник электроэнергии. То есть при необходимости подключать резервный аккумулятор. Но этот вариант не годится при низкой температуре. Надежнее будет использовать генератор.
  2. Заказать в комплект к автоматике механизм ручной разблокировки. Не входит в стандартный набор комплектации. Придется оплачивать отдельно.
  3. Скомбинировать два предыдущих способа. Так ворота будут работать максимально эффективно и безотказно независимо от наличия электричества.

При монтаже секционных створок можно закрепить автоматику двумя разными методами:

  1. На потолке. Используется под полотна небольших размеров, в гаражах, рассчитанных на один легковой автомобиль. Фиксируется на потолке на расстоянии 1‒2 м от проема. Трос крепится вверху створки с помощью рычага, что создает тягу. С помощью этого троса дверь открывается.
  2. Комплектация с навальным приводом приобретается под массивные большие ворота. Двигатель крепится с одной из сторон от торсионного вала. Для бесперебойной работы потребуется поставить надежный цепной механизм. Двигатель силовым воздействием будет приводить в движение вал, и ворота откроются или закроются.

Контроль выполняется с помощью двух устройств (на выбор): пульта или телефона.

С пульта, брелка

Радиус действия сигнала достигает 10 м от гаража, так что управлять можно прямо из автомобиля.

Чтобы радиосигнал не был перехвачен злоумышленниками, рекомендуют его кодировать.

С мобильного телефона

На телефон скачивается специальное приложение, которое работает онлайн. С его помощью получится дистанционно контролировать работу ворот. Похожие программы ставятся и для управления системой видеонаблюдения.

Частые проблемы при установке подъемных ворот

Примерзшее полотно проливают горяей водой

Если есть шум работающего мотора, но при этом полотно не приходит в движение, причиной может быть блокировка механизма лишним препятствием на пути роликов. Вторая причина в порче пружины.

Если привод не работает совсем, отключают блокировку и открывают ворота вручную. В этом случае находят поломку в автоматике или в конструкции самих ворот.

Самостоятельно открывается створка поле закрытия — неверные настройки работы привода.

Вибрация при открывании говорит о расслабленных метизах, которые нужно проверить и закрутить.

Проектирование секционных ворот


Примерный чертеж подъемно-складных ворот

Ошибки компоновки проема приводят к тому, что установить секционные ворота в оформленный пролет практически невозможно. Боковые четверти рядом с проемом не должны быть меньше 130 – 150 мм. Если левая или правая стенки меньше или отсутствуют, установка направляющих происходит за счет въездного проема. Ситуация дает уменьшение просвета на 10 – 20 см по сторонам.

Притолоку нужно оставлять размером от 300 до 500 мм в зависимости от производителя конструкции. Увеличение высоты гаража и притолоки приведет к повышению цены на ворота и стоимости установки. Глубину гаража рассчитывают так, чтобы по длине могло поместиться воротное полотно и привод. Для рядом стоящих подъемных ворот для гаража требуется проектирование средней стенки.

В зоне передвижения на потолке нельзя проектировать светильники, другие нависающие элементы, также в рабочей области не планируют открывающиеся внутрь двери и окна, трубы коммуникаций. Чаще используют сварку, чтобы стыковать металлические детали. Более простые способы есть, но придется выполнять множество отверстий, что ослабит фиксацию.

Чертеж подъемных гаражных ворот

На эскизе указывают расположение стен с нанесенными линиями монтажа направляющих профилей. Все рисунки сопровождают размерными линиями, которые увязаны в соответствии с ситуацией.

Дополнительные советы при выборе конструкции и расположения ворот и механизмов:

  • Высоту проема предусматривают не меньше чем 2,2 м, иначе его эксплуатация будет неудобной.
  • В нижнем профиле створки при сварке оставляют паз, чтобы прикрепить туда уплотнитель.
  • Проектируют полотно такой конструкции и материалов, чтобы его масса не превышала 100 кг.
  • Самостоятельно привод для подъемного полотна делают из самоблокирующейся лебедки с механизмом реверса.
  • С дистанционным управлением справится автомобильное приспособление для сигнализации, если его немного переделать.

Секционные ворота в гараж: размеры и цены в зависимости от производителя

Как уже отмечалось выше, каждый производитель выпускает секционные гаражные ворота стандартных размеров, но эти параметры у каждой компании свои. Кроме того, у каждой компании своя спецификация изделий и определенные требования к монтажу. Так, обязательное условие для высоты перемычки у секционных гаражных ворот Alutech отличается от того же параметра компании DoorHan, а расстояние для направляющих идентично практически у всех изготовителей.

Качественные ворота для гаража должны обеспечить сохранность его содержимого, а также мобильность доступа к нему

Как правило, размеры воротных систем по высоте составляют от 2 до 6 м, по длине – от 5 до 7 м. Ширина каждой отдельной секции находится в пределах от 35 до 61 см. Секции выполнены из сэндвич-панелей толщиной 40-45 мм, которые представляют собой две пластины, заполненные пенополиуретаном. Такой утеплитель не пропускает влагу и является отличным теплоизолятором. Благодаря этому ворота не промерзают зимой.

Размеры стандартных секционных ворот серии Classic, представленных компанией Alutech, ограничиваются такими параметрами: ширина от 2250 до 5000 мм, высота от 2085 до 3085 мм. Есть возможность изготовления модулей с промежуточными величинами по ширине и высоте, добавляя к типовым параметрам по 5 мм. Благодаря этому можно подобрать конструкцию под требуемые размеры практически любого проема.

Типовые параметры секционных гаражных ворот производства Alutech серии Standart несколько отличаются и составляют:

Ширина ворот, ммВысота ворот, мм
22502375250026252750287530003125325033753500
2085
2210
2335
2460
2585
2710
2835
2960
3085

Определенной ширине типовых размеров секционных ворот Херман (производство Германия) соответствует своя высота:

  • 2250х1875/2000/2125 мм;
  • 2375х1875/2000/2125/2250 мм;
  • 2500х1875/2000/2125/2250/2375/2500/2750 мм;
  • 2625х2125 мм;
  • 2750х2000/2125/2250/2375/2500/2750 мм;
  • 3000х2000/2125/2250/2375/2500/3000 мм.

Каждому из значений ширины ворот 3250, 3500, 3750, 4000, 4250, 4500, 4750 и 5000 мм соответствуют размеры высоты 2000, 2125 и 2250 мм.

Размеры гаражных подъемных секционных ворот Дорхан в стандартном исполнении варьируют от ширины и высоты 2000х1800 до 3000х2700 мм соответственно.

Гаражные секционные ворота DoorHan

Виды гаражных ворот

Для начала необходимо определить, какая именно модель будет использована для гаража. В наше время немало их видов, и хозяину нелегко определиться с выбором.

Секционные ворота

Представляют собой набор панелей (сдвижных секций), соединенных между собой петлями. Крепятся и передвигаются по специальным направляющим вверх. При открывании поднимаются одна за другой и заходят в нишу под потолком. Секционные ворота для гаража очень удобны.

Секционные складные ворота используются в частных домах, на фермах, паркингах.

Около частного дома

Преимущества: удобство, защита от взлома, универсальны в использовании. Недостатки: высокая стоимость, складывающиеся конструкции подвержены порче.

Распашные ворота

Распашная модель – классическая гаражная конструкция, состоящая из двух створок, подвешенных на петлях к опорным столбам. Самая распространенная модель. Существует 2 вида: простые и автоматические ворота. Основными достоинствами считают простоту конструкции и надежность.

Недостаток – трудности, связанные с открыванием зимой: необходима чистка снега. Также требуется систематическая смазка петель. Хозяину несложно сделать своими руками именно такие ворота для гаража.

На фото представлен распашной вариант конструкции.

На загородном участке

Откатные ворота

Новая современная модель. Выглядят эстетично и просты в использовании. Принцип действия: внизу и вверху проема крепятся направляющие, по которым 2 створки съезжаются и разъезжаются. Бывает 2 вида открывания: автоматический и ручной. Преимущества: компактные, не занимают много места, долгий срок службы, надежность.

Недостаток – нужен систематический уход за роликовой системой: необходимо исключить попадание снега, воды, посторонних предметов.

Откатной вариант

Подъемно-поворотные ворота

Это наиболее практичные и удобные вертикальные конструкции. При открывании лист металла поднимается вверх и ложится горизонтально в виде козырька. Конструкция такого механизма несложная. Полотно крепится на раму и движется вокруг оси, меняя горизонтальное положение на вертикальное. Откидные ворота удобны в эксплуатации.

Чертеж подъемной конструкции

Достоинства: стойкость к коррозии и взлому, не требуют дополнительного места.

Недостатки подъемно-поворотных конструкций: высокая стоимость, подходят для проемов только прямоугольной формы, в открытом виде уменьшают высоту проема на 25 см. Сделать подъемные ворота для гаража на даче своими руками будет достаточно проблематично, так же, как и подъёмно-поворотные.

Перечень элементов

Делаем откидные ворота своими руками

Для того чтобы самостоятельно сделанная автоматическая конструкция функционировала идеально, на первом этапе необходима подготовка инструментов:

  • аппарата для сварки;
  • болгарки;
  • шуруповерта;
  • молотка;
  • уровня;
  • рулетки;
  • карандаша;
  • дрели со сверлами с подходящим диаметром.

Самодельные автоматические ворота выполняются так:

  1. Создать на основе бруса из дерева или уголка из металла коробку в проеме, на которую приходится большая часть нагрузки общей системы механизма. Элементы соединяются в форме буквы «П». Деревянный материал скрепляется саморезами, помещаясь в приготовленные заранее закладные из дерева. Уголки крепятся анкерными болтами.
  2. Сконструировать раму для створки. По чертежу нарезается профильная труба нужных размеров. При помощи угольника следует проверить прямые углы при установке. Перед сваркой стыков можно, при необходимости, внести изменения в изделие.
  3. Обработать подготовленный материал болгаркой.
  4. Покрыть раму грунтовкой, окрасить алкидной эмалью, двумя слоями.
  5. Приварить на торцы верхних углов ролики с кронштейнами.
  6. Прикрутить профильный лист к раме при помощи саморезов.
  7. Затем следует установка направляющих для механизма. Предварительно нужно проверить прямые углы.
  8. Установить на время створку в проем, чтобы отметить место крепления автоматики. После снятия створки прикрепить рычаги к торцам.
  9. Прикрепить пружины и урегулировать их функциональность.
  10. Приклеить резиновый уплотнитель с целью герметизации зазоров.
  11. Поставить дверной замок.

После изготовления всех элементов ворота можно утеплить с помощью минераловатных и пенополистирольных плит. Конструкция готова к эксплуатации.

Стандартные размеры и стоимость

Стоимость конструкций подъемного типа суммируется из множества факторов:

  • материал полотна;
  • качество механизма поднятия створки;
  • отсутствие автоматики.

Когда необходимо определить цену подъемных изделий, можно смело утверждать, что она напрямую влияет на долговечность конструкции. Ворота из дешевых материалов довольно скоро потребуют ремонта, поэтому о лишней экономии не может быть речи.

Немаловажной особенностью таких конструкций является толщина полотна. Она составляет 1-45 мм, в зависимости от материала изготовления

При использовании популярных сэндвич-панелей толщина полотна составляет 20 мм – в случае с холодными моделями.

Стандартные ворота, отличающиеся средним качеством, можно приобрести за 16 тыс. рублей. Дорогие конструкции, продающиеся в полной комплектации, продаются за 50 тыс. рублей. Поскольку гаражные ворота будут использоваться ежедневно, их следует сделать удобными для открытия и закрытия. Поэтому цена ворот при покупке не является решающим фактором.

Для создания качественных и долговечных ворот следует правильно определиться с размерами полотна. Они же сказываются и на стоимости конструкции. К примеру, стандартный автомобиль имеет ширину от 1,8 до 2 м. Габариты ворот для гаража должны превышать этот показатель, чтобы машина могла свободно проехать, не зацепив проем зеркалами заднего вида. С каждой стороны добавляют по полметра. В результате расчета получается ширина проема около трех метров.

Высота конструкции рассчитывается по тому же принципу. Средним является показатель от 2,1 до 2,5 м. Эти размеры для гаражных ворот являются стандартными.

Совет! При наличии небольшой машины не следует рассчитывать габариты проема, исходя из ее размеров. Лучше приобрести стандартную конструкцию. Это позволит заменить автомобиль со временем. При установке небольших ворот полный демонтаж системы обойдется довольно дорого.

Стандартные размеры конструкций подъемного типа зависят от фирмы-изготовителя. Разные модели отличаются своими особенностями, поэтому необходимо заранее соотнести размеры проема и створки.

К примеру, белорусский производитель Alutech предоставляет возможность приобрести модели с минимальной притолокой в 45-51 см. У большинства других компаний эта характеристика не выше 31 см. Немаловажную роль играет механизм, используемый для открытия конструкции. Он может быть представлен торсионом или пружиной растяжения. У каждого производителя имеется собственный шаг изменения размеров полотна.

Поскольку сегодня многие производители берутся за любые индивидуальные заказы, важно точно определить габариты будущей конструкции, поскольку за каждые 10 см можно сократить бюджет до 5 тыс. рублей

Лучше познакомиться с особенностями продукции заранее, связавшись с представителем магазина. Можно пригласить специалиста для проведения необходимых замеров.

Выбор автоматики

Для ручного открывания предусматривают устройство пружинного типа, благодаря чему вес получается скомпенсированным, а усилие измеряется в 10 – 20 кг (100 – 200 Н).

Другие виды координации:

  • Автоматическое управление. Дверь поднимают и опускают с помощью электрического привода. Прибор работает от фотоэлемента, инфракрасного или лазерного датчика, фото радара. Применяют инновационный метод видео захвата, при этом система считывателей распознает номер машины и биометрику людей.
  • Дистанционная координация. Электропривод приводится в действие с пульта, кнопки на стационарном пульте, мобильного телефона (с GSM модулем). Если устройство не работает или отсутствует электричество, предусмотрена разблокировка.

Внутренняя разблокировка включается при натягивании шнура, зафиксированного к каретке, после этого ворота работают в ручном режиме. Доступ к шнуру появляется при входе в помещение через дополнительную дверь. Внешняя разблокировка включает цилиндрический замок, ключ и трос. Запор устанавливают в теле полотна, а трос подводят к замку и каретке. Открывание становится возможным после использования ключа.

Дополнительные рекомендации

Кроме общей технологии сооружения ворот понадобится и несколько рекомендаций от опытных специалистов:

  • Не следует заменять сварку другими способами крепления элементов. В этом случае не придется много сверлить, а крепления получатся надежными.
  • Проем не должен быть ниже 2,2 метров. В противном случае он окажется неудобным для эксплуатации.
  • Необходимо учесть, что между потолком и верхней частью проема следует сделать расстояние – от 0,35 до 0,5 м.
  • В случае низкого проема барабан помещают сзади.
  • В нижнем профиле конструкции создают маленький паз. Благодаря этому можно установить уплотнительный элемент.
  • Чтобы ворота были надежными и долговечными, лучше сделать полотно не больше 100 кг.
  • Для самостоятельного создания автоматического привода можно использовать реверсивную лебедку, а в качестве пульта применять автомобильную сигнализацию.
  • Для улучшения освещения створку конструкции оборудуют прозрачными вставками.
  • Благодаря стопорным устройствам предотвращается защемление и обеспечивается защита ворот от взлома.

Разобравшись с этими рекомендациями, можно изготовить подъемно-поворотные ворота своими руками. При этом конструкция не будет уступать покупной. Такие ворота будут защищать помещение от непогоды и злоумышленников.

При использовании точных чертежей и видео с подробным описанием работы создать конструкцию гораздо легче

Важно сделать ворота удобными для ежедневной эксплуатации

Разновидности подъёмных ворот

Гаражные подъёмные конструкции делятся на две группы: секционные и поворотные. В каждой из групп есть подгруппы с присущими им особенностями монтажа. Подъемно-складные ворота несложно смонтировать своими руками независимо от того, к какой группе или подгруппе они относятся. Это займёт некоторое время, но сохранит деньги. Да и пользоваться таким заездом будет намного приятней.

Ворота подъёмно-секционного типа

Гаражные подъемно-секционные ворота представляют собой дверное полотно, которое состоит из соединённых между собой шарнирными петлями узких панелей. В среднем, ширина панелей составляет 50 сантиметров. Материалы для облицовки такой конструкции разнообразны – это могут быть железо, дерево или пластик. Крепёжные и мобильные элементы бывают стальными или пластиковыми, каркас изготавливается из железа. Изнутри полотно утепляется, для чего обычно используют пенополиуретан

Это повышает уровень теплоизоляции, что особенно важно в зимнюю стужу

Ниже на рисунке схематически изображены разновидности таких механизмов.

Воротные системы этого типа – просты, эргономичны, удобны и прочны. Их очень сложно взломать. Выбрав такой вариант, вероятность незаконного проникновения злоумышленников сводится к нулю. Правда, и сделать их нелегко (но не невозможно). Тот, кто не хочет «усложнять себе жизнь», может купить в строительном гипермаркете готовый комплект (со всеми основными комплектующими, вспомогательными деталями) и смонтировать, следуя вложенному пошаговому руководству.

Ворота подъёмно-поворотного типа

Подъемно-поворотная разновидность гаражных ворот – конструкция из цельного полотна, которое с помощью шарниров или пружин поднимается вверх. Они отличаются простотой сборки, надёжностью, бесшумностью и низкой ценой. Поскольку такая система совмещает массу преимуществ, её устанавливает большинство владельцев машин.

Стандартный вариант исполнения – с использованием направляющих рельсов и передвигающихся по ним роликов, которые задают положение полотна в открытом, закрытом или полуоткрытом состояниях. Реализовать работу воротной системы можно, не прибегая к сборке ролико-рельсового механизма. В этом случае смена положений створки будет происходить почти бесшумно.

Самостоятельно собрать и установить поворотную створку несложно. Для этого не понадобятся глубокие технические знания, строительные навыки и денежные расходы. Единственный нюанс монтажа такой системы – необходимость создания правильного и тщательно рассчитанного чертежа

Особенно важно это при установке автоматического привода. В этом случае конструкция изготавливается точно по чертежу и тщательно регулируется перед окончательной установкой

Схематически самодельные воротные системы поворотного типа выглядят следующим образом.

Описываемая система – очень прочная. Её тоже сложно взломать, такой «кордон» служит надёжной защитой от воров и других нежеланных посетителей. Конкретные физические характеристики зависят, в большей мере, от материала, из которого изготовлено полотно.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
