Правильное подключение полотенцесушителя

Как подключить полотенцесушитель на электричестве

Электрический полотенцесушитель — бытовое нагревательное устройство, не требующее специальной врезки в водопровод. Установка такого оборудования намного проще, однако нужно обязательно обеспечить полноценную изоляцию электричества, поскольку в ванной комнате утечка тока способна нести большую угрозу для человеческой жизни. Следует сделать заземление, а также подключить УЗО для надежной защиты от любых перепадов напряжения.

Как правило, розетка выносится за пределы ванной, но устройство без термостата вполне может подключаться в розетку в ванной. При потребности его можно в любой момент вынимать из розетки, дабы сократить потребление электричества. Розетка должна быть с крышкой для изоляции и специальным влагозащитным корпусом , а все провода спрятаны в штробу.

После прочтения данного материала установка полотенцесушителя точно не будет вам страшна!

Схема 1

(Боковое или диагональное подключение, незауженный несмещённый байпас)

Данная схема обеспечивает подачу теплоносителя в верхнюю часть и выпуск остывшего теплоносителя обратно в стояк снизу. Циркуляция через полотенцесушитель обеспечивается только гравитационным напором остывающей в нём воды.

Боковое подключение лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса

Диагональное подключение лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса

Диагональный вариант подключения полотенцесушителя не имеют никаких преимуществ перед боковым.

Боковое подключение П/M-образного полотенцесушителя, работающее на естественной циркуляции, без заужения и без смещения байпаса

Эта схема подключения – универсальная:

  • Работает при любом направлении подачи в стояке.
  • Не зависит от скорости циркуляции в стояке.
  • Не требуется стравливание воздуха из полотенцесушителя после отключения воды.
  • Удалённость от стояка – вплоть до 4-5 метров.

Условия работоспособности схемы:

  • Нижний отвод стояка должен быть ниже низа полотенцесушителя или наравне с ним, а верхний отвод стояка – выше верха прибора или наравне с ним.
  • При нижней подаче между отводами однозначно не должно быть никакого заужения. Оно будет препятствовать работе полотенцесушителя вплоть до полной неработоспособности! При верхней подаче допустимо в заужение байпаса на один шаг диаметра стояка (об этом варианте будет рассказано подробно чуть ниже), но для работы прибора оно не требуется.

Подключение по такой схеме с нижней подачей в стояке очень критично к качеству монтажа. Вредят её работе любые заужения между отводами, которые, например, возникают при нарушении технологии сварки полипропилена. Это перегрев насадок, превышение времени нагрева трубы и фитинга, вдвигание трубы в фитинг с чрезмерным усилием без контроля глубины. Заужения могут возникнуть при наличии сварных швов на стояке между отводами или при наличии смещений трубы стояка относительно своей оси между отводами.

Почему заужение/смещение между отводами при нижней подаче мешает работе полотенцесушителя? Потому что оно создаёт за счёт движения воды в стояке дополнительный перепад давлений (у нижнего отвода – больше, чем у верхнего), что противодействует естественной циркуляции, которая выталкивает воду обратно в стояк через нижний отвод.

Важное замечание: так как естественная циркуляция обеспечивается за счёт остывания воды в приборе, то при таком подключении всегда будет разница температуры между верхом и низом полотенцесушителя. Однако в грамотно смонтированном приборе она составляет всего 3-4°C, которые рукой невозможно почувствовать – выше определённого порога температура воспринимается как «одинаково горячо». Если же разница больше, то либо совершена ошибка при монтаже, либо переоценена температура системы горячего водоснабжения

Постарайтесь измерить температуру горячей воды в системе, а также температуру верхней и нижней части полотенцесушителя

Если же разница больше, то либо совершена ошибка при монтаже, либо переоценена температура системы горячего водоснабжения. Постарайтесь измерить температуру горячей воды в системе, а также температуру верхней и нижней части полотенцесушителя.

Допустимые варианты исполнения схемы №1

Боковое подключение (пример верного исполнения)

Весь полотенцесушитель по вертикали размещается строго между отводами, соблюдены верные уклоны подводящих труб, никакие условия работоспособности не нарушены.

Боковое подключение (пример условно допустимого исполнения)

Полотенцесушитель находится выше верхнего отвода. Потребуется стравливание воздуха из левого верхнего угла прибора. Обычный радиатор не даст этого сделать без очень неудобных ухищрений (например, ослабления накидной гайки верхней водорозетки), выше пунктирной линии будет стоять воздух, и прибор работать не будет.

Для полноценной эксплуатации этого варианта обязательна установка воздушного клапана строго в верхний уголок для подачи воды. Лишь немногие модели полотенцесушителей позволяют это сделать, в частности — бренд «Сунержа» серий «+» («Богема+», «Галант+» и др.).

Воздушный клапан в противоположном углу от точки подключения воды не может стравить весь воздух из прибора!

С байпасом или без

Начнем с того, что такое байпас. Это перемычка между входом и выходом прибора, которая обеспечивает циркуляцию воды при выходе прибора из строя или его отключении.

Перемычка между входом и выходом полотенцесушителя и есть байпас

Если с схеме есть байпас, на входе и выходе прибора можно ставить отсечные шаровые краны. Это удобно — можно при необходимости отключить (при ремонте или замене) и не перекрывать весь стояк.

Если такой перемычки нет, никаких кранов ставить нельзя. В этом случае полотенцесушитель — часть стояка, закрывая краны вы полностью перекрываете стояк.

При подключении без байпаса никаких кранов

Байпас может быть прямым (как на первом фото в главе) или смещенным (на фото ниже). Смещенную перемычку ставят при верхней подаче теплоносителя для лучшей работы (улучшается циркуляция). При нижней подаче смещение только мешает. Если вы не знаете, откуда подается вода, лучше делайте прямой байпас.

Смещенный байпас при верхней подаче теплоносителя улучшает циркуляцию

Еще байпасы (прямые или смещенные) делают зауженными. Заужение, также как и смещение улучшает циркуляцию, но только в случае с верхней подачей. Заужение делают трубой, которая на шаг меньше основного (если стояк дюймовый, узкое место делают 3/4″). Меньше нельзя. Размер вставки — не менее 10 см.

Еще раз: смещенный и/или зауженный байпас работает только при верхней подаче воды. При нижней он мешает циркуляции. Если не уверены, делайте байпас прямым и незауженным.

Категорически нельзя на байпасе ставить краны. Каждый кран — это потери давления, а значит, он ухудшает циркуляцию всего стояка, вода течет уже не такая горячая. У всех соседей выше или ниже (зависит от направления подачи) заметно ухудшается напор. Иногда он падает и у владельца байпаса с краном. Ко всему, это абсолютно ненужная деталь, которая приносит только вред, а сколько-нибудь заметного улучшения циркуляции в полотенцесушителе не наблюдается. Ну, и кроме того, это нарушение СНиП 31-01-2003 (п 10.6) — вмешательство в общедомовые коммуникации, за что может быть выписан штраф (немалый).

Силиконовые

По основным техническим характеристикам силиконовые прокладки не отличаются от резиновых, но имеют некоторые отличия:

  • более высокая цена;
  • хорошая эластичность;
  • универсальное применение;
  • отсутствие запаха резины;
  • отсутствие вредных компонентов в составе.

Недобросовестные продавцы могут предлагать под видом силиконовых уплотнительных элементов изделия из дешевого поливинилхлорида. Визуально вы вряд ли сможете отличить материалы. Для проверки качества материала просто подожгите прокладку: если она начала быстро гореть и выделять сажу черного цвета – это подделка из ПВХ и покупать такое не рекомендуется. Игнорирование этой рекомендации приведет к тому, что после подключения водяного или электрического полотенцесушителя на стыках элементов соединения будут негерметичными.

Применение силиконовых прокладок ведется в водопроводных системах с давлением до 500 бар, температура в которых может доходить до +350 градусов. Замена уплотнительных элементов данного типа должна производиться не реже 1 раза в 11 месяцев. В закрытых от поступления кислорода системах этот период сокращается до 7-8 месяцев.

Сантехнические работы

Вначале нужно перекрыть воду во всей системе отопления, используя вентиль, находящийся рядом с выходом трубы от водонагревателя.

Как только вода перекрыта, нужно уровнять давление в трубе с внешней средой. Для этого открываем кран Маевского и дожидаемся момента, когда вода полностью сойдёт. Кран Маевского находится на батареях или трубах для спуска воды в начале отопительного сезона, чтобы избавиться от воздушных шариков внутри отопительной системы. Теперь в трубу врезают два тройника на расстоянии 15–20 см для подключения экопластиковых отводов. Эту работу следует проводить на трубе поблизости к полотенцесушителю. Во время пайки трубы специалисты рекомендуют быть очень аккуратными, потому что неправильно спаянные трубы придется резать.

К уже установленным тройникам можно присоединять два шаровых крана для обеспечения максимальной безопасности в случае проблем с полотенцесушителем. Их прикручивают к тройникам с помощью резьбовых соединений и дополнительно герметизируют специальным уплотнителем для систем водопровода. Теперь измеряют расстояние между кранами и местом монтажа полотенцесушителя. Используя эти данные нужно купить металлическую или пластиковую трубу требуемой длины и с запасом в 50 см. Теперь можно переходить к монтажу полотенцесушителя.

Основной перечень материалов для замены и этапы работ

Для того, чтобы заменить полотенцесушитель в ванной, понадобятся:

  • само изделие;
  • кронштейны;
  • ПВХ-трубы;
  • аппарат для сварки и спайки ПВХ-труб;
  • перфоратор, гаечные ключи, строительный уровень, рулетка и маркер;
  • ножницы для резки ПВХ-труб;
  • соединительные ПВХ – фитинги и муфты;
  • шаровые краны (2-3 штуки), в том числе и кран Маевского.

Полотенцесушитель

Сама же замена полотенцесушителя своими руками представляет собой, выполнение следующего плана работ:

  1. Покупка самой конструкции и всех необходимых материалов.
  2. Проведение подготовительной работы.
  3. Демонтаж отслужившего полотенцесушителя.
  4. Монтаж байпасной перемычки и шаровых кранов, а также сварки ПВХ-труб.
  5. Монтирование полотенцесушителя в ванной и подключение конструкции в систему.

Схемы подключения полотенцесушителя для квартиры

Для эффективной работы полотенцесушителя в квартире требуется непрерывный кругооборот воды. Если по форме прибор близок к обыкновенным U/M-образным, используется единственный способ подключения.

Для монтажа «полотенечника» современных конструкций с несколькими возможными точками подключения придется выбирать из различных вариантов.

Существующие варианты

  1. Нижняя. И прямой, и обратный отводы соединяются с нижними выводами прибора.
  2. Верхняя. Отвод на подачу и обратка присоединяются к верхним соединительным точкам.
  3. Боковая. Чтобы подключить полотенцесушитель используется по одной точке сверху и снизу, находящиеся с одной стороны.
  4. Диагональная. Задействованы нижние и верхние точки соединения, размещенные с разных концов лесенки.
  5. По центру. Такой вариант встречается редко.

Каждый способ имеет свои достоинства и недостатки. Сложно назвать какой-либо вариант оптимальным, так как нужно учесть немало факторов, влияющих на работу сушителя.

Выбираем способ

Выбор способа подсоединения обуславливается необходимостью получения максимальной теплоотдачи от прибора с минимальными потерями тепла. Для этого нужно исключить появление завоздушенных мест, обеспечить стабильную циркуляцию воды.

Нужно учесть габариты полотенцесушителя, число, ширину и диаметр перекладин. Помимо этого, имеет значение и направление поступления горячей воды (снизу либо сверху), скорость циркуляции, давление в системе ГВС.

Оптимальным способом считается боковой монтаж. Несмотря на некоторые недостатки, при его реализации потери тепловой энергии минимальны, обеспечивается интенсивная циркуляция.

Нижнее подсоединение применяется независимо от направления подачи жидкости. Верхний – наоборот, создает угрозу застаивания воды внизу прибора, в которые перемещаются остывшие слои воды.

Помимо подсоединительных точек, требуется включение в систему правильно работающего байпаса. Он представляет собой прямую часть стояка, находящуюся между подводками для «полотенечника». На этом участке трубы нельзя устанавливать никаких кранов, сужать внутренний диаметр обводного участка, делать его значительно меньшим по сравнению с другими частями трубопровода.

В частных домах байпас иногда устраивают смещенным от оси стояка. Это позволяет не допустить изменения параметров водного потока.

Неправильные схемы

В первую очередь следует избегать устройства сложных изогнутых отводов, вертикальных петель. В них чаще всего образуются пузырьки воздуха, препятствующие перемещению воды. Располагать отводы необходимо под небольшим уклоном.

Для установки полотенцесушителя не годятся трубопроводы, спрятанные под навесным потолком, под напольным покрытием. При скрытой прокладке труб создаются труднодоступные петли, в которых накапливается воздух, задерживается вода.

В системах с небольшим давлением (как правило, это независимые линии в частных жилых постройках) также необходимо учесть давление воды на входе. Нередки случаи, когда принудительная циркуляция от насоса «соперничает» с естественной (гравитационной).

Поток горячей воды направляется в полотенцесушитель, где остывает и опускается вниз. Вода при этом либо проходит в одном направлении, не прогревая остальные трубки прибора, или вообще прекращает перемещение.

Какие конструкции бывают

  • 1 Какие конструкции бывают
  • 2 Куда подключить и где повесить
  • 3 Чем делать отводы и как поменять стояк
  • 4 С байпасом или без
  • 5 Как располагать отводы (способы подключения)
    • 5.1 Универсальное нижнее подключение полотенцесушителя «лесенки»
    • 5.2 Возможный вариант нижнего подключения для подачи сверху
    • 5.3 Универсальное боковое подсоединение
    • 5.4 Возможный вариант бокового подключения (не самый лучший)
    • 5.5 Диагональное подключение
    • 5.6 Полотенцесушители сложной формы: как подключать
  • 6 Как нельзя делать
    • 6.1 Нестабильные схемы
    • 6.2 Совсем неверно
  • 7 Процесс монтажа

Полотенцесушители есть разных форм. При их выборе люди часто руководствуются исключительно эстетикой, что не совсем оправданно. Приборы эти нормально работают при хорошей циркуляции воды, но далеко не все модели такую циркуляцию обеспечивают. С некоторыми приходится долго мудрить, подыскивая правильную схему подключения, иначе они просто отказываются работать.

Итак, все полотенцесушители можно разделить на четыре группы:

  • П-образные или U- образные. Самые простые модели, элементарное подключение (боковое). Идеально, если при замене старого вы найдете модель с тем же межосевым расстоянием. Тогда, если повезет, можно даже отводы не переделывать.
  • Лесенка. Современные конструкции с некоторым количеством перекладин. Тоже неплохой вариант с точки зрения гидравлики. Подключение может быть нижним, боковым или диагональным. Но выбирается оно не произвольно, а по совокупности условий (откуда подача, расположение относительно стояка).

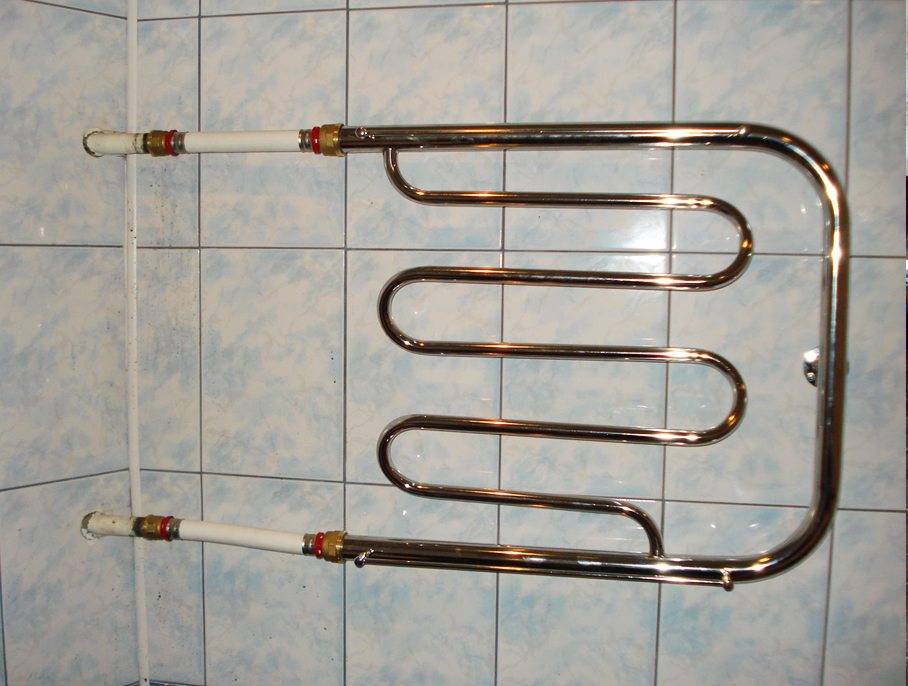

  • Змейка. Еще одна классическая модель с боковым подключением. Установка полотенцесушителя этого типа, как правило, никаких проблем не представляет.

    Виды полотенцесушителей

  • Сложная форма. Есть очень необычные полотенцесушители. Они могут быть даже украшением интерьера, но их грамотное подсоединение — проблема. Как правило, требуется консультация грамотного специалиста, сантехника, который хорошо ориентируется в гидравлике. Как понимаете, найти такого — задача непростая.

Очень часто бывает так, что после установки полотенцесушителя он просто не работает. Если ошибка серьезная, работать перестает также и стояк, к которому он подключен. Потому необходимо знать и выполнять правила подключения.

Демонтаж старого полотенцесушителя

Прежде всего, обратитесь в организацию, обслуживающую ваши сети водоснабжения и теплосети, чтобы они перекрыли подачу горячей воды на момент ваших работ по демонтажу. И лишь после этого начинайте снятие старой сушилки.

Кроме того, при снятии старого змеевика необходимо обратить внимание на износ того стояка, к которому он был присоединен. В случае если его состояние уже оставляет желать лучшего, то есть смысл заменить его частично, либо полностью

Будет нелишним так же спросить мнения соседей сверху, снизу. Вдруг они поддержат идею поменять стояк полностью. Даже когда будете выполнять замену лишь у себя, необходимо это делать с тем расчетом, чтобы древние трубы не оставались в перекрытиях, а места соединений с новыми участками были доступны и видны. Наметив требуемые места отрезки, срежьте часть стояка болгаркой вместе с сушилкой.

Нарезка резьбы на трубах

На срезанных концах труб необходимо еще нарезать резьбу. Для этого пригодиться специальный резьбонарезной станок. На специализированных рынках продают и дают данный инструмент напрокат. С торцов обрезанной трубы снимите фаски турбинкой, установите лерку требуемого калибра в гнездо инструмента и, хорошо закрепив на конце трубы, просто нарежьте резьбу.

Монтаж комбинированной модели

Установка электрического полотенцесушителя требует особых усилий.Основное преимущество этой установки заключается в беспрерывном нагревании сушки в любое время года. Помимо этого здесь можно регулировать температурный режим.

В процессе ремонтных работ необходимо провести дополнительную разводку из трубопровода. Это позволит экономить потребление электроэнергии в зимний период времени. По завершению отопительного сезона используют электрическую сеть.

Потребление такого устройства составляет около 1 кВт. Для безопасного использования необходимо сделать дополнительную розетку. Помимо этого для неё устанавливают дополнительный автомат. Это позволит сократить частоту перебоев подачи электроэнергии к оборудованию.

Основным требованием является наличие заземления, которое обеспечит нормальную работу конструкции. Его делают максимально близко к электрической розетке. Правильный угол наклона такого приспособления повышает КПД данного приспособления.

Если в квартире отсутствует заземление, то рекомендуется сделать зануление. Это когда в электропроводке пересекаются провод земли с нулевой зоной.

Как видите установка такой системы требует особых знаний в сфере электричества. Фото инструкция установки помогает правильно выполнить монтажные работы.

Правила монтажа

Питание «полотенечника» от ГВС не должно нарушать права и причинять неудобства соседям по многоэтажному дому. Потому монтаж прибора следует выполнять с соблюдением норм и правил.

Основные требования:

  • обязательная установка байпаса;
  • отсутствие на обводе запорной арматуры, посредством которой перекрывается поступление горячей воды проживающим сверху соседям;
  • сушитель необходимо размещать на расстоянии от трубы не более 2 м, иначе приходящая в прибор вода быстро остынет;
  • байпас по пропускной способности должен отвечать требованиям для существующей линии и не блокировать водоснабжение соседей.

Типы подключения прибора: нижнее, боковое, верхнее, диагональное

На практике применяются 4 схемы:

  • Боковой подвод. На трубе стояка делаются два разреза. В них монтируются тройники и отводы, к которым в дальнейшем фиксируется «Лесенка».
  • Нижнее подключение. Теплоноситель циркулирует из отопительной системы в нижний трубопровод, а далее движется сверху в диагональном направлении. На перемещение нагретой жидкости по всей площади полотенцесушителя лесенке не оказывает никакого влияния даже низкое давление.
  • Верхняя установка. Подразумевает подвод теплоносителя сверху, при этом обратный трубопровод расположен снизу.
  • Диагональное подключение. При таком варианте жидкость заходит снизу во входной патрубок полотенцесушителя лесенки, движется в диагональном направлении с выходом наверху, после чего продолжает своё перемещение к общему стояку.

Схема монтажа конструкции с нижней подводкой

Схема подключения состоит из нескольких этапов.

На какую высоту вешать?

Габариты изделия определяются в зависимости от площади комнаты. При выборе места установки учитывается и удалённость от стояка. Монтаж рекомендуется проводить непосредственно рядом с ним. Высота полотенцесушителя лесенки (верхняя точка установки) равна 1.9 — 2.0 м.

Фото 2. Водяной полотенцесушитель Дикрон Л с боковым подключением и полкой из нержавеющей стали.

Удаление старого оборудования

Для этого процесса потребуется перекрыть воду. С этой целью обратитесь в коммунальную службу. Если прежний прибор фиксировался к трубе с помощью резьбы, то её достаточно просто отвинтить. Если с этим возникают трудности, то используется болгарка.

Как правильно подключить лестницу к стояку?

К отопительной системе фиксируют муфты, подходящие под размеры патрубков. Нижняя отводящая труба монтируется ниже уровня корпуса самого прибора. К одному из трубопроводов присоединяют подвод нагретой воды, а к другой — её отток.

Внимание! Подводящие трубопроводы требуется обязательно теплоизолировать

Установка кранов

В одной из вертикальных труб с целью вывода излишнего воздуха производится установка крана Маевского. На подводящем трубопроводе разъёмными соединениями монтируются запорные краны.

Крепление на стене

Для начала размечаются места будущих креплений, штробятся стены для закладывания труб.

Затем правильную фиксацию полотенцесушителя проверяют, приложив специальный строительный уровень. На стене фиксируются кронштейны.

Изначально производится установка байпаса. Один шаровой кран крепится на нём, а два других на местах присоединения полотенцесушителя.

Важно! От облицованной стены до лесенки требуется оставлять зазор. Устройство соединяют с вентилями при помощи фитингов

Все места стыков плотно герметизируют льном или ФУМ-лентой

Устройство соединяют с вентилями при помощи фитингов. Все места стыков плотно герметизируют льном или ФУМ-лентой.

Использование байпаса в схеме подключения

Байпас значительно облегчит процесс ремонта полотенцесушителя, при его наличии стояк отключать не потрбуется. Эта деталь размещается перед входом и выходом конструкции и способствует движению воды в любых условиях.  Приспособление представляет собой трубу, по которой циркулирует вода. Устройство байпаса фиксируют на место змеевика с использованием 2-ух тройников, также потребуется труба со сгоном.

На байпасе фиксируют три вентиля: 2 – для подключения к сушителю, 1 – для остановки поступления воды.

В установке байпаса и кранов нет необходимости, но эта система значительно облегчит и обезопасит процесс ремонта сушителя. На байпасе запрещается устанавливать краны, это приведет к снижению напора, вода из крана будет течь недостаточно горячая.

Установка сушки для полотенца своими руками

На сегодняшний день, довольно трудно представить, себе ванную комнату без полотенцесушителя. Этот важный атрибут занимает важнейшее место в наших домах и квартирах. Кроме того, что данное устройство сушит моментально наши полотенца, он даже регулирует воздух и климат в комнате. Всем известно, что в ванных комнатах преобладает влажность, сырость и др. И для того, чтобы избежать неприятных запахов, необходима установка полотенцесушителя. Узнаем в статье как именно это делается.

Данное устройство, некоторые люди устанавливают самостоятельно. Но в основном, рекомендовано приглашать профессиональных сантехников, которые достаточно хорошо разбираются в каждой детали. Какое бы решение вы не приняли, данной статье вы прочитаете четкое описание подключения и установки полотенцесушителя. Это делается довольно легко и просто. Пошаговая инструкция, поможет любому человеку разобраться в простейших мелочах.

Заключение

Полотенцесушитель представляется сложным сантехническим изделием в плане его подключения к системе горячего водоснабжения. В процессе выполнения работ по его установке необходимо выполнить множество разных операций, которые могут повлиять на качество монтажа и надежность работы самого сантехнического изделия. Поэтому только квалифицированный специалист, имеющий практический опыт работы, способен наиболее качественно выполнить подключение полотенцесушителя к стояку с горячей водой. Если вы не обладаете подобными навыками, не следует понапрасну рисковать, а лучше всего поручить эту работу персоналу обслуживающей организации.
