Монтаж системы отопления в квартире: трубы, радиаторы, разводка

Двухтрубная система

Данный вариант разводки еще называют параллельным. В нем задействовано две трубы, одна из которых является подающей, другая — обратной.

Горизонтальная разводка бывает с верхним или нижним подключением. В первом варианте основная труба поднимается в самый верх, где подсоединяется к батареям. Обратная же располагается под ними. При нижнем подключении две трубы находятся близко. Чаще всего их размещают под батареями либо в подвале. Преимуществом второго способа является возможность использования нижнего контура в доме даже в случае ремонтных работ выше. При этом не надо дожидаться их окончания.

В двухтрубной системе горизонтальный монтаж бывает тупиковым и попутным. Они различаются по способу тока воды. В первом случае подающее отверстие с обраткой закольцованы в крайней батарее.

При попутном варианте устанавливается отдельный миниконтур для всех рассеивателей. При этом подача и обратка жидкости кольцуется в каждом радиаторе. Преимуществом данной схемы является простота расчетов и удобство балансировки. Но в случае завоздушивания миниконтура может сместиться течение воды в сторону меньшего сопротивления. Тогда нагрев станет неравномерным.

Давайте разберемся, как проложить трубы отопления в частном доме. Для начала нужно выбрать оптимальный вариант монтажа для дома. Затем идут подсчеты количества радиаторов, задействованных в системе, а также диаметра труб. Тогда можно будет выяснить объем воды, требуемый для ее наполнения и выбрать подходящий расширительный бачок. Если планируется открытая система, то он располагается в наивысшей точке. В случае закрытой системы бачок обычно размещают рядом с котлом.

При естественной циркуляции нельзя забывать о небольшом угле наклона. Для скрытых в штробах трубах необходимо утепление. Повысить эффективность тока жидкости позволит использование циркуляционного насоса. На все батареи необходимо устанавливать краны Маевского и термоголовку (ее можно заменить запорным механизмов). В систему нужно встроить патрубок с краном, чтобы была возможность ее заполнить или опустошить.

Горизонтальная разводка отопления

В отопительной горизонтальной системе радиаторы каждого этажа подключены к отдельному стояку. Вертикальные трубы отсутствуют частично или полностью.

Схемы систем отопления с двутрубными горизонтальными разводками

Схемы систем отопления с однотрубными горизонтальными разводками

Для балансировки двухтрубной горизонтальной разводки отопления применяют – регулируемый байпас, например – H-образный узел “Herz-3000”.

Любая горизонтальная схема может быть с попутным и тупиковым движением жидкости.

Ключевое преимущество горизонтальной разводки – возможность реализовать скрытый монтаж в конструкции стен или пола. Для этого применяют металлополимерные трубы, которые имеют большее температурное расширение, чем металлические. Их укладывают с использованием компенсаторов длины. Вместе с тем возникает проблема удаления воздуха, решаемая одним из следующих способов:

  • установка крана Маевского;
  • монтаж автоматических воздухоотводчиков;
  • применение труб с кислородным барьером;
  • повышение герметичности системы.

Для реализации данной схемы требуется организовать принудительную циркуляцию теплоносителя.

Хотите иметь свое отопление. Алгоритм действий

Получение разрешения на отключение

Желание жильцов улучшить обогрев собственной квартиры в холодный период естественное, если брать во внимание как работает централизованное отопление в наших домах и какие при этом приходится нести расходы за коммуналку. На первый взгляд все просто

Есть деньги, бери и устанавливай у себя дома котел и отапливай, как заблагорассудиться. Но есть одно существенно «но». В нашей стране независимость граждан даже в плане распоряжаться своим имуществом, имеет свои ограничения. Свое собственное жилье мы вынуждены отапливать, пользуясь услугами коммунальных служб. Любая попытка изменить порядок жизнеобеспечения городской квартиры наталкивается на препоны со стороны государства.

Энергетические компании являются монополистами на рынке теплоснабжения, и государство им помогает в этом, искусственно ограничивая возможности граждан перейти на автономные источники энергоснабжения. Система отопления в квартире, сделанная своими руками является чаще всего результатом изнурительной борьбы жильцов с контролирующими органами. Вся проблема в том, как получить разрешение на отключение от центрального теплоснабжения. Существующие технические нормы не позволяют самостоятельно без разрешения получить право на автономное отопление городской квартиры даже, несмотря на то, что в Гражданском Кодексе РФ нет прямого запрета на проведение подобных действий для собственников жилья и за владельцем квартиры закреплено право, в любой момент отказаться от услуг централизованного теплоснабжения.

Важно! Самовольное отключение элементов внутридомовой отопительной системы преследуется по закону и относится к административным правонарушениям. Ст.7.21 Кодекса РФ об административных нарушениях дает четкое представление об ответственности жильцов в этом плане

Организовать независимый обогрев своей квартиры своими руками – означает на начальном этапе только одно. Вам придется самостоятельно добиваться официального разрешения на отключение от центрального отопления. Уже на этой стадии вам необходимо определиться, какой вид домашнего отопления оптимальный в вашем случае.

в высотных домах (более 9 этажей) отсутствует централизованное газоснабжение в целях повышения безопасности эксплуатации жилищных объектов. Поэтому газовое отопление приемлемо в основном для обитателей многоквартирных домов старой постройки, где имеется централизованная подача бытового газа.

Какое использовать отопление, газовое или электричеством — решать вам. Главное, что бы проект отвечал необходимым строительным нормам и стандартам безопасности.

В проекте должны быть указаны все необходимые технические параметры обогревательных приборов, план и схема их подключения, а также приведены подробные гидравлические расчеты. Только после решения всех бюрократических вопросов можно непосредственно заняться технической стороной вопроса.

Демонтаж старого отопления

Разобравшись с энергетической компанией и получив разрешение на отключение, можно переходить к следующему этапу — демонтаж в квартире системы трубопровода и радиаторов внутридомовой системы. В этой ситуации вам без помощи управляющей компании или ЖЭКа не обойтись. Необходимо согласовать с этим службами порядок отключения квартиры от внутридомовых коммуникаций теплоснабжения. Только после этого можно начинать демонтаж.

В процессе работ необходимо четко придерживаться последовательности, вырезая именно те узлы и элементы системы, которые соответствуют схеме. В противном случае, при нарушении подачи тепла в другие квартиры вам придется отвечать не только по закону за вредительство, но и нести финансовые расходы, связанные с уплатой штрафа. Восстанавливать поврежденные домовые коммуникации придется за собственный счет.

Приступать к работам следует с демонтажа основных элементов разводки. Для придания цельности контуру центрального отопления, которое теперь для вас бесполезно, лучше осуществить замену стояка, врезав вместо старой трубы новую стальную трубу такого же диаметра. Изолировавшись от центрального теплоснабжения, приступайте к демонтажу старых трубопроводов и отключению отопительных приборов. Изолировавшись от центрального теплоснабжения, приступайте к демонтажу и отключению.

Для справки! Существует обязательное правило. Категорически не рекомендуется использовать для новых отопительных систем старую разводку и радиаторы. Несоответствие технических параметров, большая засоренность может привести к технологическим нарушениям в процессе работы автономного отопления.

Стоимость замены труб системы отопления

Цены на замену труб отопления в квартире:

1Установка, обвязка батареиот 3 500 руб.
2Установка, обвязка батареи (квартира)от 4 000 руб.
3Монтаж стояков отопления до Ø 40 ммот 150 руб.
4Монтаж теплотрассы системы отопления до Ø 40 мм с утеплителем, 2 трубы (без земляных работ)от 700 руб.
5Установка насоса отопленияот 3 000 руб.
6Установка РБ отопленияот 3 000 руб.
7Установка кранов, задвижек, балансировочных вентилейот 600 руб.
8Опрессовка системы отопления частного домаот 3 000 руб.
9Диагностика системы отопления, с выездом (до 50 км)от от 2 000 руб.
10Ремонт, модернизация системы отопленияцена по договору

Замена труб отопления — трудный, но важный процесс

Какие лучше выбрать?

Вопрос, какие трубы лучше использовать для отопления частного дома или квартиры, встает перед владельцами только во время ремонта или строительства. В результате покупатели начинают спрашивать об этом у менеджеров в строительных магазинах, у профессионалов, ищут ответы на страницах в Интернете. В результате, запутываются еще больше.

В отечественных условиях такое положение является реальным, поскольку рынок переполнен современными, качественными и долговечными системами отопления и водоснабжения, трубными изделиями и прочими компонентами, которые могут позволять пользователю получить все, что необходимо. Именно поэтому, чтобы верно решить, какие изделия будут использоваться, владельцам недвижимости следует опираться на советы и рекомендации.

Важно! В большинстве случаев, трубы между собой отличаются только материалами изготовления. Они могут быть металлическими, металлопластиковыми, полипропиленовыми и некоторых других типов

Особенности выбора для многоэтажного дома

Системы отопления в многоэтажных домах должны быть особенно надежными и позволять выдержать высокое давление, которое подается при испытаниях и подключении отопления.

Технология их изготовления должна предусматривать эксплуатацию именно в условиях многоквартирного дома.

Критерии выбора материала

Выбирая отопительные трубы, необходимо обратить внимание на следующие вопросы:

  1. Внутренний диаметр труб, определяющий пропуск воды.
  2. Сила котла отопления и используемый тип энергии, размер отапливаемого помещения.
  3. Тип отопления (закрытое или открытое). От этого зависят и характеристики.
  4. Способ прокладки контуров. То есть устанавливается обычная система или же скрывается в стенах или в полу. И это относится не только к системе теплого пола. Скрытную разводку делают многие хозяева при использовании обычных конвекторов и радиаторов.
  5. Способы перемещения используемого в системе обогрева: принудительный или естественный. Это отражается на размерах сечения магистралей.
  6. Максимальная температура нагрева теплоносителя, давление, создаваемое в системе отопления.
  7. Способы монтажа труб.

После того, как будут даны ответы на все вопросы по условиям выбора,нужно определиться с оптимальным материалом труб.

В специализированных магазинах производители представляют трубы, изготовленные из следующих материалов:

  • металл – это сталь, нержавеющая сталь или медь;
  • полимеры – PP (полипропилен), PEX и PERT (сшитый полиэтилен);
  • металлопласт – для изготовления используется алюминий и пластик.

Чтобы не ошибиться с выбором труб для системы отопления, необходимо разобраться с их основными характеристиками. Тогда проще делать выводы об их годности для планируемых условий эксплуатации.

Замена труб отопления в квартире имеет свою цену

Выбор материалов

Популярность, которую завоевали полипропиленовые трубы. связана с рядом их положительных качеств:

  • Цена на них значительно ниже, чем на металлические аналоги.
  • Высокая долговечность, благодаря тому, что пластик не ржавеет, к тому же на нем практически не откладывается осадок.
  • Не нуждаются в покраске.

Однако, следует учитывать, что для систем отопления подходят не все виды полипропиленовых труб. Дело в том, что они обязательно должны иметь армировочный слой, который предотвращает значительное температурное расширение трубопровода.

Армированная полипропиленовая труба

Причем желательно, чтобы армировочный слой был алюминиевым, так как стекловолоконная армировка приводит к насыщению теплоносителя кислородом. Это в свою очередь вызывает ржавление металлических поверхностей котлов и других элементов теплоснабжения. Трубы, которые имеют алюминиевое армирование и подходят для систем теплоснабжения, обозначаются маркировкойPN25.

Обратите внимание! При выборе труб следует обратить внимание на равномерность толщины их стенок. Для этого нужно посмотреть на их срез. Что касается диаметра, то оптимальный параметр –25 мм

Что касается диаметра, то оптимальный параметр –25 мм.

При этом также необходимо приобрести фитинги, к которым относятся:

Схема однотрубного и двухтрубного подключения радиаторов

Чем заменить?

Рассматривают следующие разновидности отопительных труб:

  • металлические: оцинкованные, стальные без покрытия, чугунные, медные;
  • полимерные: полипропиленовые, металлопластиковые;
  • гофрированные.

В многоквартирных домах часто устанавливаются стальные изделия. Однако они сильнее подвергаются воздействию коррозии по сравнению с аналогами. Внутри таких труб образуется нарост ржавчины, что приводит к снижению эффективности системы отопления. Оцинкованные изделия имеют защитное покрытие (внутри и снаружи), что способствует увеличению периода службы.

Чугунные и медные коммуникации в бытовых условиях практически не устанавливаются. Медь — дорогостоящий материал, хоть и отличается хорошей теплопроводностью. Чугунные изделия характеризуются трудоемкостью монтажа, поэтому уже давно вытеснены современными аналогами.

Наиболее распространенным вариантом является установка металлопластиковых труб. Изделия с прослойкой металла внутри лучше выдерживают негативное воздействие высоких температур, поэтому практически не деформируются при эксплуатации. Полипропиленовые конструкции, содержащие армировку (металлическую прослойку внутри), используются наиболее часто при монтаже системы отопления.

Гофрированные трубы изготавливаются из металла. Стальные изделия данного вида предназначены для укладки на участках сложной конфигурации, куда проблематично организовать доступ и где нет возможности установить прямолинейные трубы.

Особенности замены труб и стояков системы отопления

Совет: при замене труб отопления необходимо заручится поддержкой соседей как сверху, так и снизу. Потому что толка не будет, если в перекрытиях стояки останутся старые.

Замена стояка отопления в квартире включает следующие этапы:

  • перекрыть стояки и выпустить с них воду (необходимо обратиться в ЖЕК);
  • вырезать болгаркой старые трубы и произвести демонтаж путем вытягивания их из плит перекрытия;
  • разметить места установки  батареи;
  • при помощи уровня и перфоратора установить батарею;

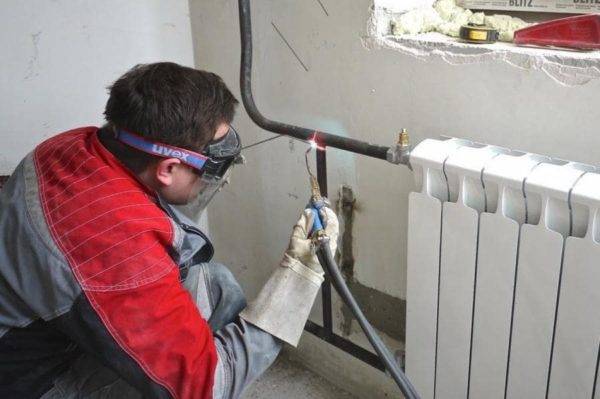

Монтаж труб отопления

Совет: необходимо устанавливать батарею только по уровню, потому что в случае перекоса, в радиаторе отопления будет собираться воздух, и он будет плохо функционировать.

Совет: батарею надо оборудовать отсекающими кранами, в случае течи батареи, перекроется данный участок и это не отразиться на работе всей системы отопления.

Отсекающие краны на радиаторе отопления

после монтажа батарей, подключить трубы;

Важно: не зауживать диаметр труб, которые были установлены раньше

  • подключить верх и низ батареи к соседям;
  • замена стояков отопления в квартире предусматривает установку перемычки (если перекрыты краны на батареи, без перемычки весь стояк отопления работать не будет);
  • замена стояков отопления произведена, необходимо запустить воду в стояк.

Совет: для центрального отопления лучшими являются чугунные или биметаллические радиаторы отопления, в них для воды проток достаточно большой, и забиваться они будут редко.

Монтаж труб отопления своими руками, если вы умеете хоть немного мастерить, оправдан безусловно:

  • Стоимость работ по замене системы отопления наемными мастерами никак не менее 12 000 руб, из них на материалы приходится не более 5000.
  • Работа требует разумного подхода, но технически и технологически не сложна.
  • Если радиаторы остаются на своих местах, никаких специальных разрешений и оформления документов не требуется.

Примечание: въедливый инспектор может придраться к скрытой разводке. В таком случае нужно сослаться на перечень признаков перепланировки квартиры, см. например статью о соединении балкона с комнатой. Там говорится только о переносе РАДИАТОРОВ, а о трубах – ни слова. В общем, «Какие ребята? Кто их видел?»

Общая информация

Рано или поздно такие трубы начинают выходить из строя, после чего возникает опасность утечки, раскола трубы, порчи имущества и материальной ответственности.

Для того чтобы предотвратить печальные последствия, следует заменить стояк и канализационные ответвления. В такой ситуации часто собственники обходятся своими силами и меняют стояк в квартире самостоятельно.

Далеко не все знают, что заменить канализационные и иные стояки можно за счет управляющей компании.

Описание нормативной базы

Есть три вида документов, которые регламентируют и контролируют данную сферу:

  1. МКД 2-04.2004. Это методическое пособие, связанное с эксплуатацией и обслуживанием жилых домов.
  2. Нормы технического пользования жилого фонда.
  3. Правила содержания имущества, которое находится в общем владении.

Замена стояков: кто за неё отвечает?

ПП РФ №491 приводит описание, согласно которому в собственности владельцев жилья находятся все ответвления от стояков. Это касается любых разновидностей труб. Значит, собственники отвечают за оплату любых расходов и услуг, возникающих в данной сфере. В коммуникационных системах другие части представляют общее имущество дома. В данном случае ответственной за устранение любых дефектов и неполадок становится управляющая компания.

Кто должен менять стояки многоквартирного дома?

Не стоит думать, что, если общедомовыми стояками пользуются собственники квартир, что они и отвечают за любые виды ремонта. Из-за этого часто возникают дополнительные траты, от которых можно было защититься.

Поэтому ЖЭК обязан реагировать незамедлительно, без дополнительных сборов и требований.

Нормы по замене

Обычно замену проводят при двух видах обстоятельств. Либо когда проводят полный ремонт санузла, либо если закончился срок эксплуатации для металлоконструкции.

Замена труб также проходит в двух режимах, плановом и аварийном. Последний предполагает, что целостность изделия нарушилась, из-за чего появились течки.

В многоквартирных домах стандартный гарантийный срок труб – менее 25 лет. Замена необходима, даже если конструкция и спустя столько времени сохранила целостность.

Часто заменяют чугунные трубы полипропиленовыми. Это связано с преимуществами новых конструкций:

  • Продолжительный срок эксплуатации.
  • Скользящие внутренние стенки, на которых почти не образуется налёта.
  • Устойчивость к коррозии и другим образованиям.
  • Защита от деформаций по причине теплового воздействия.
  • Экологическая безопасность.
  • Прочность.
  • Лёгкость.
  • Экономность.

Что входит в услуги?

Предполагается, что старую конструкцию удаляют, а вместе неё ставят новую. Но это не единственные действия, которые составляют работу.

Когда наступает обозначенная дата, вода в стояках перекрывается, остатки жидкости сливают. После этого приходят мастера, с работодателем которых ранее был заключен договор. Именно эти работники отвечают за дальнейшие действия по замене.

Процедура выполняется в следующем порядке.

  • Вырезание старых труб, при помощи болгарки.
  • Далее создают разметку, по которой размещают новые ответвления.
  • Далее монтируют новые конструкции трубопровода.
  • Запускают воду, чтобы проверить герметичность стыков и других элементов.

Все элементы, которым нужна замена, доставляют в квартиру собственника. Часто случается так, что владельцы отвечают в равной степени как за работу, так и за расходные материалы. Согласно закону, все расходы надо включить в квитанцию на следующий месяц.

Замена стояка отопления, это чья забота

По закону плановая смена элементов системы отопления в многоквартирных домах должна проводиться раз 25-30 лет за счет управляющей организации, так как они являются частью общедомовых коммуникаций. Когда их поломка случается раньше указанного срока, то замена стояка отопления в квартире – обязанность ЖКХ, так как все жильцы ежемесячно оплачивают квартплату, часть из которой как раз и направлена на содержание всех инженерных коммуникаций здания.

Когда жильцы решили обновить устаревшие стояки и радиаторы отопления в своей квартире самостоятельно, то делать им это придется за свой счет. То же касается ремонта такой отопительной системы, если в ходе эксплуатации она вышла из строя или изначально была установлена с нарушениями.

Замена стояков отопления в квартире муниципального дома должна производиться за счет города. В том случае, если произошла поломка системы, достаточно подать заявление в муниципальный совет района, которое они, в свою очередь, переадресовывают в управляющее хозяйство.

Когда квартира приватизирована вместе со всеми входящими в нее коммуникациями, то любые замены или ремонты стояков отопления жильцы проводят за свой счет.

Достоинства отопительных систем на основе полипропиленовых труб

Рассмотрим основные характеристики полипропиленовых трубопроводов, благодаря которым они стремительно вытеснили классические трубы из металла.

  1. Экономичность. Благодаря простому технологическому процессу и дешевизне используемого сырья, полипропиленовые изделия существенно дешевле металлических.
  2. Простота монтажа. Обладая специализированным инструментом – монтажным паяльником и элементарными навыками его использования, монтаж системы отопления будет нетрудной задачей даже для неподготовленного человека. Всю работу вполне реально осуществить своими руками за пару дней.
  3. Длительный срок эксплуатации. Данный показатель обусловлен долговечностью и надежностью такого материала, как полипропилен. Качественная продукция не подвержена химическим воздействиям, агрессивному воздействию среды и температурным деформациям. Конструктивные особенности трубопроводов из полипропилена практически исключают образование отложений и накипи в канале проводника.
  4. Отличные шумоизоляционные и теплоизолирующие показатели. Используя полипропиленовые коммуникации в частном доме, можно забыть о таких вещах как шум теплоносителя в коммуникациях, а благодаря низкому коэффициенту теплопроводности о такие изделия невозможно обжечься.
  5. Высокий коэффициент пластичности и упругости. Эта характеристика полипропиленовых трубопроводов особенно актуальна в частных домах, где высок риск “разморозки” отопительной системы в сильные холода. Изделия из полипропилена практически исключают повреждение коммуникаций при замерзании теплоносителя, что, тем не менее, не оберегает от выхода из строя радиаторов, используемых для обогрева.

К достоинствам полипропиленовых труб относятся отличные шумоизоляционные и теплоизолирующие показатели Рекомендуем

  • Особенности монтажа водопровода из полипропиленовых труб своими руками
  • Коллектор отопления своими руками для полипропиленовых труб – схема и особенности монтажа
  • Парниковая теплица из полипропиленовых труб – как недорого и быстро сделать своими руками

Варианты исполнения однотрубной системы отопления

Различаются естественный и принудительный тип циркуляции, также схема может разделяться по типу:

  1. Источника тепла. Это могут быть твердотопливный, газовый, электрический котлы.
  2. По теплоотдающим приборам, в качестве которых применяются радиаторы или контур теплого пола.
  3. По устройству транспортировки. Если теплоноситель поступает самотеком, требуется разгонный участок движения, если монтируется принудительная циркуляция, устанавливается насос.
  4. В зависимости от оборудования для компенсации избыточного давления. Используются расширительные баки открытого или закрытого типа.

Также в расчет берутся виды труб по материалу изготовления, виды водопроводной арматуры.

Схемы с естественной и принудительной циркуляцией

Естественная циркуляция обозначает, что теплоноситель транспортируется по трубе самотеком, принудительная – с помощью насоса. Первый вариант требует монтажа трубопроводов с определенным уклоном для обеспечения тока воды. Также нужен разгонный участок для получения нужного давления, которое и перемещает жидкость. Разгонный участок – вертикальный патрубок, отходящий от котла. По патрубку поднимается теплоноситель, затем по трубопроводу, соединенному с патрубком, поступает вниз, заполняя всю тепловую магистраль и радиаторы.

Если схема однотрубного отопления самотеком выполняется с верхней разводкой для 2-х этажных домов, разгонным участком служит подающий патрубок, только он поднимается на нужный уровень. При монтаже одноконтурной системы в одноэтажном строении с горизонтальной разводкой нужен разгонный коллектор высотой не меньше 150 см от уровня первого установленного радиатора.

Самотечные схемы зависят от количества поворотов – чем их больше, тем труднее транспортировка носителя, поэтому рекомендуется делать не более 2-х поворотов на всю магистраль. Также гравитационный тип транспортировки создает проблемы с прогревом крайнего прибора отопления – остывающая вода плохо прогревает батарею, приходится увеличивать количество секций.

Поможет установка насоса, который можно ставить на любом повороте магистрали. Работа насоса нивелирует все недостатки одноконтурной схемы, ускоряет движение теплоносителя, гарантирует проход жидкости по любым поворотам. Перед монтажом насоса нужно определиться с зоной – несмотря на возможность ставить в любой точке, в расчет принимается взаимодействие резиновых деталей с горячей водой, что снижает срок службы прибора. Поэтому рекомендуется ставить насосы на трубопроводе обратного течения носителя, где циркулирует вода с малой температурой.

Выбирая схему, следует учитывать достоинства принудительной вентиляции:

  • упрощенная реализация сложных схем отопления с поворотами, подъемом теплоносителя на 2-й этаж, мансарду;
  • не придется покупать трубы разного диаметра;
  • нет нужды просчитывать угол наклона каждого отрезка трубопровода.

Есть и недостатки – зависимость от электропитания, возможность засорения прибора и наличие затрат на обслуживание (оплата счетов за электричество).

Открытая и закрытая системы

Различаются схемы по типу расширительного бака, который монтируется вместе с системой. Если это закрытая емкость – система закрытая, если нет крышки – открытая. Устанавливается бак в самой высокой точке системы. В герметичных баках есть отвод для слива излишков воды или внутреннее пространство разделено мембраной расширительного типа – при избытках жидкости газ в одной половине сжимается, мембрана вытягивается, как только объем жидкости нормализуется, мембрана возвращается в исходное положение и обеспечивает нужное давление. Закрытая система очень проста в монтаже и применении.

Открытый бак также ставится в самой высокой точке схемы, но при этом у бака нет крышки, поэтому не исключено взаимодействие с кислородом, поступающим в трубы, – повышается риск завоздушивания. Плюс использования именно открытой системы в отсутствии необходимости следить за давлением и возможностью изготовления расширительного бака из подручного материала. Пользователи отмечают еще ряд минусов – в бак нужно доливать воду, нельзя применять антифриз (теплоноситель будет испаряться, а его пары ядовиты), кислород в теплоносителе быстрее изнашивает трубы.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

  • При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
  • Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
  • При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам. Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

  1. Отсутствует парный трубопровод под потолком и над уровнем пола.
  2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

  1. Подача и обратка проходят по разным трубам.
  2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
  3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

  1. Равномерное распределение тепла.
  2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
  3. Проще выполнить регулировку системы.
  4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
  5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Выбор материалов

Чтобы правильно подобрать материал для замены труб, следует непременно учесть ряд важных параметров:

  • Среднюю и максимальную температуру носителя.
  • Показатели давления и рабочей нагрузки.
  • Желательный срок эксплуатации теплосистемы. В большинстве случаев здесь все понятно – чем дольше прослужит система, тем лучше. И все же, если, к примеру, дом будет отдан под снос в ближайшие несколько лет, а система отопления нуждается в срочном ремонте, правильнее будет предпочесть не очень дорогостоящие изделия с меньшим сроком службы.
  • Предельно допустимую нагрузку.

При выборе трубного материала, каждый из которых имеет свои недостатки и преимущества, важно учесть их характеристики:

  • Металлические изделия. Это может быть нержавейка, сталь, медь, обыкновенное железо или оцинковка. Незащищенные металлы подвержены коррозии, тогда как нержавейка или оцинковка способны эксплуатироваться десятки лет без малейшей потери своих качеств.
  • Полипропилен и поливинилхлорид. Отличная теплопередача, гибкость и прочность материалов делает отопительные системы, построенные на их основе, чрезвычайно эффективными. Легко выдерживают температуры до 95°С и давление до 20 атмосфер. Гарантия производителя может достигать 50 лет.
  • Металлопластик. Сравнительно недорогой материал, прекрасно подходящий для монтажа отопительных систем. Работает с температурами до 95°С, обладает хорошей гибкостью и надежностью. Малая толщина трубопровода делает его более уязвимым к механическим повреждениям.

Отопление в квартире своими руками: советы мастеров

В последнее время все чаще люди отказываются от централизованного теплоснабжения и переходят на автономное отопление в многоквартирном доме. поскольку это гораздо выгоднее и эффективнее. Вполне под силу сделать отопление в квартире своими руками. Обычно используют газовые конвекционные котлы, от которых отводятся радиаторы. Как выглядит такая отопительная система, можно увидеть на фото.

Собственное отопление в квартире может быть разным, но что касается водяной системы, то тут возможны три варианта: однотрубная и двухтрубная разводка, «теплый пол». Встречаются и комбинированные варианты, они тоже достаточно эффективны. Но наибольшей популярностью пользуются именно радиаторы, ведь они наиболее привычны.
